PR700 GPS - Autokamera Navitel - Bezplatný návod k obsluze

Typ produktu	Autokamera (DVR)
Značka	Navitel
Model	PR700 GPS
Procesor	MSTAR AIT8339
Displej	2.7" TN, 320×240
Snímač kamery	SONY 307 (noční vidění)
Rozlišení videa	Full HD 1920×1080, 30 snímků za sekundu
Rozlišení obrazu	2 MP
Úhel záběru	170°
Objektiv	6vrstvé sklo
Úložiště	MicroSD karta (max. 64 GB, třída 10 nebo vyšší)
Baterie	500 mAh
Napájení	5 V, 1,5 A
Wi-Fi	Ano
GPS	Vestavěný GPS čipset a anténa
Funkce nahrávání	Smyčkové nahrávání, G-senzor, Parkovací monitor, Uzamykání souborů, Nahrávání zvuku, Razítko, Vypnutí LCD
Zobrazení rychlosti	Digitální rychlost přes GPS
Upozornění na kamery	GPS upozornění na radarové kamery a varování
Konektivita	mini-USB (GPS anténa), micro-USB (data/napájení)
Podpora aplikace	Navitel DVR Center (iOS/Android přes Wi-Fi)
Jazyky	Čeština, Angličtina, Francouzština, Němčina, Maďarština, Italština, Polština, Rumunština, Ruština, Slovenština, Španělština, Ukrajinština

Často kladené otázky - PR700 GPS Navitel

Jak nainstalovat microSD kartu?

Vložte rychlou microSD kartu (třída 10 nebo vyšší, 8-64 GB) do slotu. Před prvním použitím naformátujte kartu v DVR pomocí Menu > Formátovat SD kartu, aby nedošlo k chybám dat. Během nahrávání kartu nevkládejte ani nevyjímejte.

Jak připojit DVR k Wi-Fi a používat aplikaci?

Zapněte Wi-Fi v menu DVR (Wi-Fi: Zapnuto). V mobilu si stáhněte aplikaci Navitel DVR Center z obchodu. V aplikaci vyberte své DVR ze seznamu (název Wi-Fi je uveden v menu DVR > Wi-Fi Navitel) a připojte se. Použijte výchozí heslo nebo jej změňte v menu DVR > Wi-Fi heslo.

Jak funguje parkovací monitor?

Když je zařízení vypnuté a je detekován otřes (např. náraz), automaticky se zapne a začne nahrávat. Nahraný soubor je uzamčen (chráněn). Chcete-li funkci povolit, přejděte do nastavení menu a zapněte Parkovací monitor.

Co dělat, když není GPS signál?

Slabý GPS signál může být způsoben špatným počasím nebo překážkami. Ujistěte se, že držák s GPS anténou je správně připojen k mini-USB portu (ne micro-USB). Jezděte na otevřeném prostranství pro lepší příjem. Zařízení zobrazí '---', pokud není signál.

Jak uzamknout nahrávku, aby se zabránilo smazání?

Během nahrávání krátce stiskněte tlačítko napájení pro uzamčení aktuálního souboru (objeví se ikona zámku). Případně v režimu videa vyberte soubor, stiskněte Menu > Chránit > Uzamknout aktuální nebo Uzamknout vše. Uzamčené soubory nelze přepsat ani smazat.

Mohu zařízení používat pro upozornění na radarové kamery?

Ano, zapněte Informace o kamerách v nastavení. DVR zobrazí rychlost, vzdálenost ke kameře a ukazatel průběhu. K upozornění na známé kamery a varování používá GPS data. Můžete také nastavit povolenou rychlost (-5 až +25 km/h) pro zvuková upozornění.

Jak naformátovat SD kartu?

Přejděte do Menu > Formátovat SD kartu a potvrďte. Formátování se doporučuje před prvním použitím nebo při výskytu chyb dat. Použijte samotné DVR, nikoli počítač, aby bylo zajištěno správné formátování.

Jaká je výdrž baterie a jak se nabíjí?

Vestavěná 500 mAh baterie je určena pro nouzový parkovací režim a bezpečné vypnutí, nikoli pro nepřetržité používání. Pro plný provoz připojte autonabíječku do zapalovače. Při nabíjení svítí červená kontrolka; při plném nabití zhasne.

Jak resetovat zařízení, pokud zamrzne?

Použijte kancelářskou sponku nebo podobný předmět ke stisknutí tlačítka Reset na zařízení. Tím se DVR restartuje bez ztráty nastavení. Pokud problémy přetrvávají, ujistěte se, že je SD karta naformátována a firmware je aktuální.

Mohu na telefonu prohlížet a sdílet videa?

Ano, prostřednictvím aplikace Navitel DVR Center. Připojte telefon k Wi-Fi síti DVR, poté můžete sledovat živé video, přehrávat záznamy, ukládat, mazat a sdílet videa a fotografie. Aplikace také umožňuje aktualizace firmwaru a konfiguraci nastavení.

NÁVOD K OBSLUZE PR700 GPS Navitel

Děkujeme Vám za nákup produktu NAVITEL*.

NAVITEL PR700 GPS je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

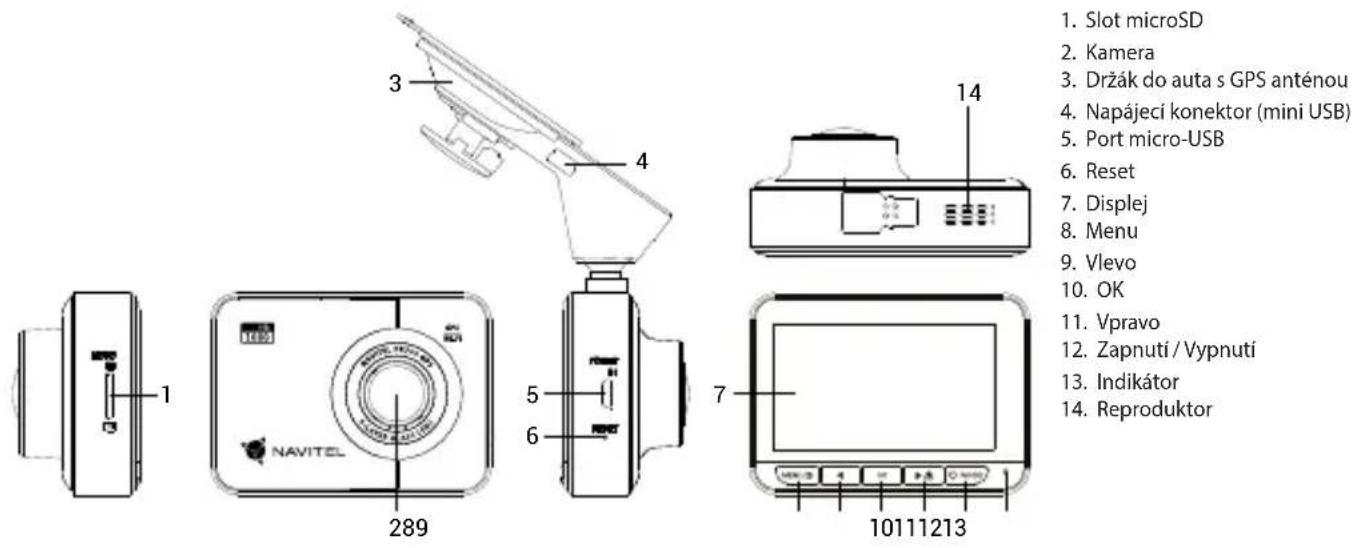

Vnější vzhled

1. Slot microSD
2. Kamera
3. Držák do auta s GPS anténou
4. Napájecí konektor (mini USB)
5. Port micro-USB
6. Reset
7. Displej
8. Menu
9. Vlevo
10. OK
11. Vpravo
12. Zapnutí / Vypnutí
13. Indikátor
14. Reproduktor

cz Specifikace

Čip MSTAR AIT8339
Displej 2.7", 320×240	TN
Kamera SONY 307 (night vision)
Formát záznamu videa MOV
Rozlišení videa Full HD (1920×1080), 30 fps
Formát obrazu JPG
Rozlišení obrazu 2 MP
Úhel záběru 170°
Typ objektivu 6-vrstvá skleněná čočka
Úložiště MicroSD karta
Kapacita microSD karty Max.	64 GB

USB mini-USB / micro-USB
Baterie	500 mAh(rozšířená kapacita)
Napájení 5 V, 1.5 A
Wi-fi	Ano
GPS upozornění	kamery / varování / rychlost
Jazyk	angličtina, čeština, francouzština, italština, madarština, němčina, polština, rumunština, ruština, slovenština, španělština, ukrajinština

Poznámka: specifikace se může změnit v případě novější verze zařízení.

Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s microSD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování microSD karty vyberte v Menu možnost Formátovat microSD kartu a potvrdte.

• Připevněte držák se zařízením na čelní sklo.

• Připojte adaptér do zásuvky zapalovače.
• Připojte autonabíječku do mini-USB portu v GPS anténě. Při připojení nabíječky do micro-USB portu přímo v kameře není GPS k dispozici.
• Nastavte pozici kamery.
• Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno. Pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).

Opatření

• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
• Nevystavujte prístroj fyzickým nárazům.
• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařizení chemikálie ani čistící prostředky; vždy před čištěním zařizení vypněte.
• Důsledně dodržujte vnitrostátní právní předpisy. Zařizení nesmí být použito pro nezákonné účely.
• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obratte na servisní středisko.

STARVIS a STARVIS jsou ochranné známky společnosti Sony Corporation.

Tlačitko Funkce
Zapnutí / Vypnutí	Krátc steiskněte pro podržte k zapnutí zařizení.Stiskněte a po dobu 2 sekund podržte k vypnutí zařizení.Stiskněte propřepínání mezi režimy Záznam (STBY), Snímek, Video a Fotky.V režimu Záznam (REC) stiskněte pro uzamknutí / odemknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).V režimu Menu stiskněte pro ukončení jakéhokoliv menu nebo seznamu funkcí.
Menu	Stiskněte pro vstup do Menu.V Menu stiskněte pro ukončení jakéhokoliv menu nebo seznamu funkcí.
Vlevo / Vpravo	V režimu Záznam stiskněte tlačitko Vpravo pro vypnutí / zapnutí mikrofonu (nahrávání zvuku).V režimu Video / Fotky stiskněte pro výběr následující / předchozí souboru.V Menu stiskněte pro výběr následující / předchozí položky v menu.
OK	V režimu Záznam (STBY) stiskněte pro začátek nahrávání.V režimu Záznam (REC) krátce stiskněte pro ukončení nahrávání.V režimu Záznam (REC) stiskněte a po dobu 2 sekund pro pořizení snímku.V režimu Snímek stiskněte pro pořizení snímku.V režimu Video stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění video.V režimu Fotky stiskněte pro výběr souboru.V Menu stiskněte pro výběr položky v menu.
Reset Pokud zařizení neodpovídá, stiskněte tlačitko reset pro resetování zařizení.

Poznámka: Vestavěná baterie je určena pouze pro krátké záznamy v rámci výdrže baterie. Pro správnou funkčnost a plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

Funkce zařízení

Formátování SD karty	Formátování karty microSD v autokameře jenezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost "Formátovat SD kartu" a potvrděte ji.
Záznam	Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání. Stisknutím tlačítka OK nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloži.
Snímek	Pokud je zařízení v režimu Záznam (STBY), stiskněte tlačítko Zapnutí / Vypnutí pro přechod do režimu Snímek, stisknutím lačítka OK pořídíte snímek, který se automaticky uloži.
Video	Pokud je zařízení v režimu Záznam (STBY), stiskněte dvakrát tlačítko Zapnutí / Vypnutí pro přechod do režimu Video, pomocí tlačítek Vlevo / Vpravo procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru stiskněte tlačítko OK pro pauzu / konec pauzy; tlačítka Vlevo / Vpravo prorychlý posun vpřed / vzad. Přepínat mezi soubory přední / zadní kamery je možné podržením tlačítka Menu po dobu 2 sekund. Písmeno v názvu souboru indikuje kameru: F - přední, R - zadní.
Fotky	Pokud je zařízení v režimu Snímek, stiskněte dvakrát tlačítko Zapnutí / Vypnutí pro přechod do režimu Fotky, pomocí tlačítek Vlevo / Vpravo procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Přepínat mezi soubory přední / zadní kamery je možné podržením tlačítka Menu po dobu 2 sekund. Písmeno v názvu souboru indikuje kameru: F - přední, R - zadní.
Ochrana souboru	V režimu Záznam (REC) stiskněte tlačítko Zapnutí / Vypnutí k zamknutí souboru. V režimu Video / Fotky vyberte soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vyberte bud’to Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Pro odemknutí souboru vyberte možnost Odemknout aktuální / Odemknout vše.

6 | UŽIVATELSKÁ PŘÍRUČKA

NAVITEL

CZ

Záznam do smyčky	Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
Audio záznam Nahrávání	video se zvukem nebo beze zvuku.
Vodoznak Tato funkce přídá vodoznak data nebo loga zařízení do záznamu.
Spořič obrazovky	Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spoříče obrazovky.
G-sensor Při nárazu	vozidla zařízení automaticky uzamkne a uloží aktuální video.
Parkovací režim	V případě, že je zařízení v pohotovostním režimu a zaregistruje vibrace, automaticky začne nahrávat videozáznam.
GPS lokace	Zařízení podporuje vestavěný chipset a anténu GPS. Je tedy možné zobrazit zeměpisnou délku, země pisnou šířku a další informace o aktuální poloze. Pro kontrolu dat GPS stiskněte tlačítko Stav GPS. Pro přidání souřadnic GPS k souborům, zapněte funkci vodoznak GPS.
Podpora APP	Pořízená videoa a snímky si můžete prohlížet a sdílet prostřednictvím speciální mobilní aplikace. Nainstalujte si aplikaci do mobilního zařízení a připojte se k DVR přes Wi-Fi sit.
Napájení baterie	Červená kontrolka se rozsvítí, pokud je přístroj připojen k externímu zdroji napájení; čím více bude červená kontrolka tmavnout, tím více je baterie nabita; pokud je baterie zařízení plně nabitá, kontrolka zhasne.
USB-připojení *	Při připojení zařízení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:1) Mass Storage: přehrávání, kopírování a mazání souborů.2) Record: standardní režim.
Přípustný přesah	Vyberte povolené překročení rychlosti v nastavení v rozsahu od -5 do +25 km/h v krocích po 5 km/h. Pokud překročíte nastavený limit, uslyšíte zvukové upozornění.

* Tato funkce je k dispozici pouze ve verzi firmwaru 1.7.37 a vyšší.

Instalace Navitel DVR Center app

1. Stáhněte a nainstalujte Navitel DVR Center do svého mobilního telefonu nebo tabletu, postupujte podle pokynů svého mobilního zařízení. Aplikaci si můžete stáhnout naskenováním QR kódu v Menu DVR (App QR Code) pomocí svého mobilního telefonu.
2. Zapněte Wi-Fi v nabídce DVR (Wi-Fi) a v nastavení vašeho mobilního zařízení.
3. Spustte aplikaci. Vyberte svůj DVR v seznamu. Informace DVR jsou v nabídce DVR (Wi-Fi Navitel).
4. Připojte své mobilní zařízení k DVR prostřednictvím Wi-Fi. V případě potřeby použijte heslo. Můžete jej změnit v nabídce DVR's Menu (heslo Wi-Fi).

5. Pomocí Navitel DVR Center můžete:

6. aktualizace firmwaru DVR;

7. ovládání funkcí DVR v nabídce Nastavení: konfigurace parkovacího režimu, senzoru nárazu, režimu videa a formátování SD karty;
8. ukládat, prohlížet, mazat a odesílat videa a fotografie a sledovat video DVR v reálném čase na obrazovce mobilního zařízení.

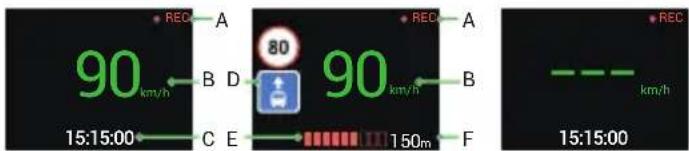

Digitální měřič rychlosti a Informace o kameře

Digitální rychloměr se použivá k zobrazení vypočtené aktuální rychlosti na základě signálu GPS a času [1]. Režimy:

- Rychlost – rychlost [B] se zobrazuje na displeji, - Rychlost + čas – zobrazí se rychlost [B] a čas [C]

Informace o kamerách slouží k varování před kamerami. Když zapnete tuto funkci, na obrazovce se zobrazí aktuální rychlost a čas na černém pozadí. Pokud se blížíte k dopravní kameře, na displeji se zobrazí [2]:

• aktuální rychlost [B],
• ikona kamery [D],
• vzdálenost ke kameře [E],
• Průběh pohybu v oblasti kde se kamera nachází [F].

Všechny informace jsou na černém pozadí.

V režimu Záznam (REC) se zobrazí indikátor nahrávání (●REC a ●) [A]. Pokud vozidlo stojí, na displeji je 0.

Pokud není k dispozici signál GPS, zobrazí se --- [3].

Poznámka. Slabý signál GPS může být zapřičiněn špatným počasím a dalšími okolními vlivy. Řidte se především údaji na tachometru Vašeho vozidla.

[1] [2] [3]
