PR700 GPS - Autós kamera Navitel - Ingyenes használati útmutató

Terméktípus	Autós kamera (DVR)
Márka	Navitel
Modell	PR700 GPS
Processzor	MSTAR AIT8339
Kijelző	2.7 collos TN, 320×240
Kamera szenzor	SONY 307 (éjjellátó)
Videó felbontás	Full HD 1920×1080, 30 képkocka/mp
Kép felbontás	2 MP
Látószög	170°
Lencse	6 rétegű üveg
Tárhely	MicroSD kártya (max 64 GB, Class 10 vagy magasabb)
Akkumulátor	500 mAh
Tápellátás	5 V, 1.5 A
Wi-Fi	Igen
GPS	Beépített GPS chip és antenna
Felvételi funkciók	Ciklusos felvétel, G-szenzor, Parkolófigyelő, Fájl zárolása, Hangfelvétel, Bélyegző, Kijelző kikapcsolása
Sebességkijelzés	Digitális sebesség GPS-en keresztül
Kamera riasztások	GPS-alapú sebességmérő kamera és figyelmeztető értesítések
Csatlakoztathatóság	mini-USB (GPS antenna), micro-USB (adat/tápellátás)
Alkalmazás támogatás	Navitel DVR Center (iOS/Android Wi-Fi-n keresztül)
Nyelvek	Cseh, Angol, Francia, Német, Magyar, Olasz, Lengyel, Román, Orosz, Szlovák, Spanyol, Ukrán

Gyakran ismételt kérdések - PR700 GPS Navitel

Hogyan telepítsem a microSD kártyát?

Helyezzen be egy nagy sebességű microSD kártyát (Class 10 vagy magasabb, 8-64 GB) a nyílásba. Az első használat előtt formázza meg a kártyát a DVR-ben a Menü > SD-kártya formázása menüpontban, hogy elkerülje az adathibákat. Ne helyezze be vagy vegye ki a kártyát felvétel közben.

Hogyan csatlakoztassam a DVR-t Wi-Fi-hez és használjam az alkalmazást?

Kapcsolja be a Wi-Fi-t a DVR menüjében (Wi-Fi: Be). Mobilján töltse le a Navitel DVR Center alkalmazást az alkalmazásboltból. Az alkalmazásban válassza ki a DVR-t a listából (a Wi-Fi neve a DVR menü > Wi-Fi Navitel pontban látható), és csatlakozzon. Használja az alapértelmezett jelszót, vagy módosítsa azt a DVR menü > Wi-Fi jelszó pontban.

Hogyan működik a parkolófigyelő?

Amikor a készülék ki van kapcsolva és rezgést érzékel (pl. ütközés), automatikusan bekapcsol és elindítja a felvételt. A rögzített fájl zárolva (védve) lesz. Az engedélyezéshez lépjen a menü beállításokba, és kapcsolja be a Parkolófigyelő funkciót.

Mit tegyek, ha nincs GPS jel?

A gyenge GPS jelet rossz időjárás vagy akadályok okozhatják. Győződjön meg arról, hogy a GPS antennás tartó megfelelően csatlakozik a mini-USB porthoz (nem a micro-USB-hez). Vezessen nyílt területen a jobb vétel érdekében. A készülék '---' jelet jelenít meg, ha nincs jel.

Hogyan zárolhatok egy felvételt a törlés megakadályozására?

Felvétel közben röviden nyomja meg a Power gombot az aktuális fájl zárolásához (zárolás ikon jelenik meg). Alternatívaként Videó módban válasszon ki egy fájlt, nyomja meg a Menü > Védelem > Aktuális zárolása vagy Összes zárolása gombot. A zárolt fájlokat nem lehet felülírni vagy törölni.

Használhatom a készüléket sebességmérő kamera riasztásokhoz?

Igen, engedélyezze a Kamera információk menüpontot a beállításokban. A DVR megjeleníti a sebességet, a kamerától való távolságot és egy folyamatjelző sávot. GPS adatokat használ az ismert kamerák és figyelmeztetések jelzésére. Beállíthat túllépési engedélyt (-5 és +25 km/h között) a hangjelzésekhez.

Hogyan formázzam meg az SD kártyát?

Lépjen a Menü > SD-kártya formázása menüpontra, és erősítse meg. A formázás ajánlott az első használat előtt, vagy ha adathibák lépnek fel. Használja magát a DVR-t, ne számítógépet a megfelelő formázás érdekében.

Mennyi az akkumulátor élettartama és hogyan töltődik?

A beépített 500 mAh akkumulátor vészhelyzeti parkoló módra és biztonságos leállításra szolgál, nem folyamatos használatra. A teljes működéshez csatlakoztassa az autós töltőt a szivargyújtóhoz. A piros jelzőfény világít töltéskor; ahogy az akkumulátor töltődik, halványul, és teljesen kialszik, amikor megtelt.

Hogyan állítsam vissza a készüléket, ha lefagy?

Használjon egy gemkapcsot vagy hasonló tárgyat a Reset gomb megnyomásához a készüléken. Ez újraindítja a DVR-t a beállítások elvesztése nélkül. Ha a problémák továbbra is fennállnak, győződjön meg arról, hogy az SD kártya formázva van, és a firmware naprakész.

Megtekinthetem és megoszthatom a videókat a telefonomon?

Igen, a Navitel DVR Center alkalmazáson keresztül. Csatlakoztassa telefonját a DVR Wi-Fi hálózatához, majd megtekintheti az élő videót, lejátszhatja a felvételeket, menthet, törölhet és megoszthat videókat és fényképeket. Az alkalmazás firmware frissítéseket és beállítások konfigurálását is lehetővé teszi.

HASZNÁLATI ÚTMUTATÓ PR700 GPS Navitel

Köszönjük, hogy választása erre a NAVITEL® termékre esett.

Az NAVITEL PR700 GPS egy többfunkciós, nagy felbontású videórgzítő (DVR) melynek tulajdonságait és használatát ez a kézikönyv mutatja be. Kérjük, a készülék használata előtt figyelmesen olvassa el az útmutatót és tartsa meg a későbbiekre.

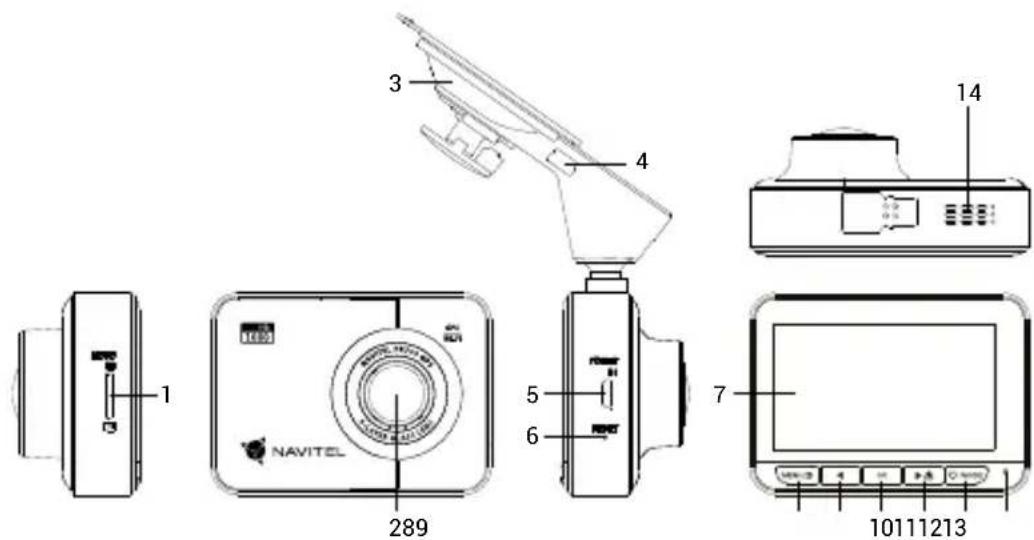

Eszköz elrendezése

1. MicroSD kártyahely
2. Kamera
3. Szélvédőre erősíthető tartó GPS antennával
4. GPS antenna bemenet (mini-USB)
5. Micro-USB port
6. Reset (visszaállítás)
7. Rögzítés
8. Menü
9. Balra
10. OK
11. Jobbra
12. Ki / Bekapcsoló
13. Jelzőfény
14. Hangszór

Specifikációk

Processzor MSTAR AIT8	339
Kijelző 2.7", 320×240, TN
Kamera SONY 307 (night vision)
Videó formátum MOV
Video felbontása Full HD (1920×1080), 30 fps
Fénykép formátum JPG
Fénykép felbontás 2 MP
Látószög 170°
Lencse típusa 6 rétegű üveg
Tárhely MicroSD kártya
MicroSD kártya kapacitás Max.	64 GB

USB mini-USB / micro-USB
Akkumulátor	500 mAh(a kapacitás nőtt)
Tápellátás 5 V, 1.5 A
Wi-fi Igen
GPS-riasztás	kamerák / figyelmeztetések / sebesség
Nyely	Angol, Cseh, Francia, Lengyel, Magyar, Német, Olasz, Orosz, Román, Spanyol, Szlovák, Ukrán

Megjegyzés: a műszaki adatok esetleges frissítések miatt változhatnak.

Telepítése

1. Helyezze be a miscroSD kártyát a DVR-be. Gyors SD kártyát használjon (Class10 vagy feleette); 8-64 GB tárhely kapacitással.

• A DVR és / vagy az SD-kártya meghibásodásának elkerülése érdekében ne helyezze be és ne távolítsa el az SD-kártyát a DVR művelet közben.

• Mielött a microSD kártyát használná, formázza azt digitális videomagnóval (DVR) az adatok hibáinak elkerülése érdekében. SD-kártya formázásához válassza a „Format SD Card“ menüpontot a Menu módban, majd erősítse meg.

• A mellékelt rögzítés segítségével helyezze el a készüléket járműve szélvédőjén.

• Csatlakoztassa az autós töltöt a cigarettagyújtóba.
• Csatlakoztassa az autós töltöt a GPS antenna bemenetéhez (mini-USB). Ha az autós töltöt közvetlenül a DVR micro-USB porthoz csatlakoztatja, a GPS-funkció nem érhető el.
• Állítsa be a kamera helyzetét.
• Kapcsolja be a készüléket; győződjön meg róla, hogy az eszköz megfelelően van e rögzítve, illetve csatlakoztatva. A helyes csatlakoztatást a készülék piros fénnyel jelzi, melyet követően automatikusan bekapcsol és megkezdi afelvételt (amit villogó kék fény jelez).

• A készülékhez adott, speciális adaptert használja, mivel más töltő helyrehozhatatlan károkat okozhat az eszközben. Csak a gyártó által jóváhagyott tartozékokat használjon.
• A készülék megengedett üzemi, környezeti hömérséklete: 0 ... +35 °C. Tárolási hömérséklet: +5 és +45 °C között. Relatív páratartalom: 5-90% páralecsapódás nélkül (25 °C).
• A készüléket mindig potenciális tüzforrásoktól távol helyezze el, hogy elkerülje a robbanást vagy a tüzet.
• Ne tegye ki a készüléket fizikai hatásoknak.
• Kerülje a készülék érintkezését erős elektromágneses terekkel.
• Tartsa tisztán a lencsét. Ne használjon vegyszereket vagy tisztítószereket a termék tisztításához; tisztításakor mindig kapcsolja ki a készüléket.
• Szigorúan tartsa be a vonatkozó (nemzeti) törvényeket. A készülék nem használható illegális célokra!
• Ne szerelje szét, vagy próbája meg a készüléket saját kezüleg megjavítani. Eszközhiba esetén forduljon a szakservizhez.

A STARVIS és STARVIS a Sony Corporation védjegyei.

Gombok

Gomb Funkció
Ki / Bekapcsoló	Nyomja meg röviden a készülék bekapcsolásához.Nyomja meg és tartsa nyomva 2 másodpercig a készülék ki- bekapcsolásához.Nyomja meg a Felvétel (STBY) / Pillanatkép / Videó / Fotó üzemmódok közötti váltáshoz.Felvétel módban (REC) nyomja meg a fájl zárolásához (a zárolt fájlokat nem lehet törölni, sem felülírni).A Menüben nyomja meg a menükből való kilépéshez.
Menu	Nyomja meg a Menüben megtekintéséhez.A Menüben nyomja meg a menükből való kilépéshez.
Balra / Jobbra	Felvétel módban a Jobbra gombbal tudja ki és bekapcsolni a mikrofont.A Videó / Fotó módban a gombokkal tudja kijelölni a következő / előző fájlt.A Menüben a gombokkal tudja kijelölni a következő / előző menüpontot.
OK	Felvétel módban (STBY) nyomja meg tud elindítani videófelvételt.Felvétel módban (REC) nyomja meg röviden tud leállítani a videófelvételt.Felvétel módban (REC) nyomja meg és tartsa nyomva 2 másodpercig a fényképet készíteni.Pillanatkép módban a gombot megnyomva tud fényképet készíteni.Videó módban a gombot megnyomva tud fájlt kijelölni, vagy egy videó lejátszását megállítani, majd folytatni.Fotó módban a gombot megnyomva tud fájlt kijelölni.A Menüben a gombot megnyomva tud egy menüpontot kiválasztani.
Reset Amennyiben	a készülék lefagyna, a gomb segítségével tudja azt újra indítani.

Megjegyzés: a beépített akkumulátor csak a parkolási üzemmódban valamint a tápegység helyes kikapcsolása esetében szolgál a baleset felívételére; az eszköz teljeskörű működéséhez bármilyen üzemmódban állandó tápra van szükség.

Funkciók

SD-kártya formázása	A készülék megfelelő működéséhez a microSD-kártya formázása digitális videomagnóval (DVR) történik. A microSD memóriakártya használata vagy adathiba esetén formázza meg a microSD memóriakártyát. SD-kártya formázásához válassza a Format SD Card menüpontot a Menu módban, majd erősítse meg.
Felvétel	A készüléket egy külső áramforrásra csatlakoztatva automatikusan bekapcsol és megkezdi a felvételt. A felvétel leállításához nyomja meg az OK gombot. Nyomja meg újra az OK gombot egy másik videoó rögzítéséhez. Minden videoó automatikusan mentésre kerül.
Pillanatkép	Felvétel módban (STBY) nyomja meg az Ki / Bekapcsoló gombot a Pillanatkép módhoz, majd az OK gombot fénykép készítéséhez. Az elkészített kép automatikusan mentésre kerül.
Videó	Felvétel módban (STBY) nyomja meg kétszer a Ki / Bekapcsoló gombot a Videó módhoz. A Balra / Jobbra gombokkal válassza ki a visszajátszandó fájlt, majd nyomja meg az OK gombot a lejátszáshoz. Lejátszás közben az OK gomb ismételt megnyomásával tudja megállítani majd pedig folytatni a videoót; gyors előre-, és visszatekeréshez használja a Balra / Jobbra gombokat. Ön átkapcsolódhat az elülső vagy hátsó kamera fájljai között, ha az Menu gombot 2 másodpercig lenyomva tartja. A fájl nevében lévő betű mutatja a kamerát: F- elülső, R- hátsó.
Fotó	Pillanatkép módban nyomja meg kétszer a Ki / Bekapcsoló gombot a Fotó módhoz. A Balra / Jobbra gombokkal válassza ki a visszajátszandó fájlt, majd nyomja meg az OK gombot a lejátszáshoz. Ön átkapcsolódhat az elülső vagy hátsó kamera fájljai között, ha az Menu gombot 2 másodpercig lenyomva tartja. A fájl nevében lévő betű mutatja a kamerát: F- elülső, R- hátsó.
Fájl zárolása	Felvétel módban (REC) a Ki / Bekapcsoló gombot megnyomva tudja az aktuális fájlt zárolni, melyet a kijelző alsó részén egy kulcs szimbólum jelez vissza. Videó / Fotó módban válassza ki a zárolni kívánt fájlt, majd a Menü gombot me gnyomva válasszon a Zárolás menüpont Jelenlegi vagy az Összes Zárolása opciói közül. A lezárt elemeket nem lehet sem törölni, sem felülírni. A zárolás eltávolításához válassza a Jelenlegi Feloldása opciót.
Folytonos felvétel	Ez a funkció lehetővé teszi, hogy a videoót fájl formátumban mentse el az eszköz hosszú távú memóriájában (duration menu). Ha a memóriakártya megtelik, az összes nem zárolt fájl létrehozásuknak sorrendjében felülírásra kerül.
Hang rögzítése Videóf	felvétel hanggal vagy anélkül.
Bélyegző A funkció	dátumbélyegzőt adja hozzá a felvételekhez.
Kapcsolja ki a kijelzőt	Az energiafogyasztás csökkentése érdekében a készülék automatikusan képes kikapcsolni a kijelzőt; ennek időintervalluma a Képernyővédő menüben állítható be.
G-szenzor	A DVR képes nagy erősségű gyorsulás / lassulás érzékelésére, s egy esetleges baleset során automatiku san zárolja az aktuális felvételt.
Parkoló mód	Ha rezgést észlel, a kocsiban hagyott készülék automatikusan bekapcsol és megkezdi a felvételt. Minden így rögzített felvétel zárolásra kerül.
GPS helyzet	Az eszköz beépített GPS vevővel és antennával rendelkezik, amely képes megjeleníteni aktuális helyzetének szélességi, hosszúsági és egyéb adatait. Nyomja meg a GPS státusz gombot a GPS adatok megtekintséséhez. Kapcsolja be a GPS bélyegzőt a menüben, hogy a GPS adatok hozzáadásra kerüljenek a rögzített fájlokhoz.
APP támogatás	Telefonján, egy speciális alkalmazás segítségével megtekintheti és megoszthatja a DVR-rel készített videóit és fényképeit. Az alkalmazás Wi-Fi-n keresztül csatlakozik, és telepíteni kell mobiltelefonjára.
Akkumulátor töltés	Egy piros jelzőfény világít amikor a készülék külső áramforrásra van csatlakoztatva. Az akkumulátor töltöttségi szintjével arányosan halványodik a jelzőfény, az akku teljes töltöttsége esetén a piros fény kialszik.
USB-csatlakozás *	Ha az eszközt USB-kábellel csatlakoztatja a számítógéphez, két csatlakozási lehetőség jelenik meg:1) Mass Storage: fájlok lejátszása, másolása és törlése.2) Record: normal mód.
Megengedett túllépés	Válassza ki a túllépési engedélyt a -5 és +25 km / h közötti tartományban, 5 km / h lépésekben. Ha túllépte a nem bírságolt küszöböt, hangjelzést fog hallani.

* Ez a funkció csak az 1.7.37 és újabb firmware verziókban érhető el.

Navitel DVR Center alkalmazás telepítése

1. Töltse le és telepítse a Navitel DVR Center készüléket mobiltelefonjára vagy táblagépére, kövesse a mobilkészülékre vonatkozó utasításokat. Az alkalmazás letölthető QR-kód beolvasásával a mobiltelefonoddal kapcsolatos DVR menüjében (Alkalmazás QR-kód).
2. Kapcsolja be a Wi-Fi-t a DVR menüjében (Wi-Fi) és a mobil eszköz beállításain.
3. Indítsa el az alkalmazást. Válassza ki a DVR-t a listából. A DVR adatai a DVR menüjében találhatók (Wi-Fi Navitel).
4. Csatlakoztassa mobilkészülékét a DVR-hez Wi-Fi-n keresztül. Ha szükséges, használja a jelszót. Megváltoztathatja a DVR menújében (Wi-Fi jelszó).

5. A Navitel DVR Center segítségével:

6. frissítse a DVR firmware-jét;

7. a DVR funkcióinak vezérlése a Beállítások menüben: a parkolási mód, az ütésérzékelő, a video mód konfigurálása és az SD-kártya formázása;
8. videókat és fényképeket menthet, megnézhet, törölhet és küldhet, valamint valós időben nézheti meg a DVR videóit a mobil eszköz képernyőjén.

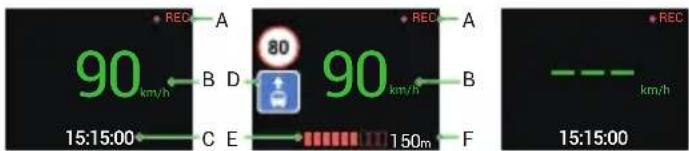

Digitális sebesség és kamera információ

A digitális sebesség funkció a GPS jel segítségével kiszámított idő és jármű sebességének megjelenítésére szolgál [1]. módok:

• A sebesség – az aktuális sebesség folyamatosan látható [B],
• A sebesség + idő – az aktuális sebesség [B] és az idő [C] jelenik meg.

A Fényképezőgép információs funkciója értesíti a vezetőt a kamerákról és a figyelmeztetésekről (a továbbiakban: kamerák) az út mentén. Amikor bekapcsolja a Fényképezőgépet, megjelenik az aktuális sebesség és idő. A legközelebbi kamera megközelítésével a következő információk jelennek meg [2]:

• aktuális sebesség [B],
• kamera ikon [D],
• dinamikus haladási sáv, amely a legközelebbi kamera [E] megközelítését jelzi,
• távolság a fényképezőgéphez [F].

Minden információ fekete képernyőn jelenik meg.

Felvétel módban (REC) a ● REC vagy a ● [A] jelenik meg.

Ha a jármű még mindig van, 0 jelenik meg.

Ha nincs GPS-jel, megjelenik a --- [3] felirat.

Jegyzet. A gyenge GPS-jeleket rossz időjárási körülmények és egyéb külső tényezők okozhatják. Kérjük, forduljon a jármű sebességmérőjéhez.

[1] [2] [3]
