PR700 GPS - Cameră auto Navitel - Manual de utilizare gratuit

Tip produs	Cameră auto (DVR)
Marcă	Navitel
Model	PR700 GPS
Procesor	MSTAR AIT8339
Ecran	2.7" TN, 320×240
Senzor cameră	SONY 307 (viziune nocturnă)
Rezoluție video	Full HD 1920×1080, 30 fps
Rezoluție imagine	2 MP
Unghi de vizualizare	170°
Lentilă	Sticlă cu 6 straturi
Stocare	Card MicroSD (max 64 GB, Clasa 10 sau mai mare)
Baterie	500 mAh
Alimentare	5 V, 1.5 A
Wi-Fi	Da
GPS	Chipset GPS și antenă integrate
Caracteristici înregistrare	Înregistrare ciclică, Senzor G, Monitorizare parcare, Blocare fișier, Înregistrare audio, Ștampilă, Oprire LCD
Afișare viteză	Viteză digitală prin GPS
Alerte cameră	Notificări cameră de viteză și avertismente bazate pe GPS
Conectivitate	mini-USB (antenă GPS), micro-USB (date/alimentare)
Suport aplicație	Navitel DVR Center (iOS/Android prin Wi-Fi)
Limbi	Cehă, Engleză, Franceză, Germană, Maghiară, Italiană, Poloneză, Română, Rusă, Slovacă, Spaniolă, Ucraineană

Întrebări frecvente - PR700 GPS Navitel

Cum se instalează cardul microSD?

Introduceți un card microSD de mare viteză (Clasa 10 sau mai mare, 8-64 GB) în slot. Formatați cardul în DVR prin Meniu > Formatare card SD înainte de prima utilizare pentru a evita erorile de date. Nu introduceți sau scoateți cardul în timpul înregistrării.

Cum se conectează DVR-ul la Wi-Fi și se utilizează aplicația?

Activați Wi-Fi în meniul DVR (Wi-Fi: Pornit). Pe telefonul mobil, descărcați Navitel DVR Center din magazinul de aplicații. În aplicație, selectați DVR-ul din listă (numele Wi-Fi este afișat în Meniu DVR > Wi-Fi Navitel) și conectați-vă. Utilizați parola implicită sau modificați-o în Meniu DVR > Parolă Wi-Fi.

Cum funcționează monitorizarea la parcare?

Când dispozitivul este oprit și se detectează vibrații (de exemplu, impact), acesta se pornește automat și începe înregistrarea. Fișierul înregistrat este blocat (protejat). Pentru a activa, accesați setările Meniu și activați Monitorizare parcare.

Ce să fac dacă nu există semnal GPS?

Semnalul GPS slab poate fi cauzat de vreme rea sau obstacole. Asigurați-vă că suportul cu antena GPS este conectat corect la portul mini-USB (nu micro-USB). Conduceți într-o zonă deschisă pentru o recepție mai bună. Dispozitivul va afișa '---' dacă nu există semnal.

Cum să blochez o înregistrare pentru a preveni ștergerea?

În timpul înregistrării, apăsați scurt butonul Power pentru a bloca fișierul curent (apare pictograma de blocare). Alternativ, în modul Video, selectați un fișier, apăsați Meniu > Protecție > Blocare curent sau Blocare toate. Fișierele blocate nu pot fi suprascrise sau șterse.

Pot folosi dispozitivul pentru alertele camerelor de viteză?

Da, activați Informații cameră în setări. DVR-ul va afișa viteza, distanța până la cameră și o bară de progres. Utilizează datele GPS pentru a avertiza despre camerele și avertismentele cunoscute. Puteți seta, de asemenea, permisiunea de depășire a vitezei (-5 până la +25 km/h) pentru notificări sonore.

Cum se formatează cardul SD?

Accesați Meniu > Formatare card SD și confirmați. Formatarea este recomandată înainte de prima utilizare sau când apar erori de date. Utilizați DVR-ul în sine, nu un computer, pentru a asigura formatarea corectă.

Care este durata de viață a bateriei și cum se încarcă?

Bateria încorporată de 500 mAh este concepută pentru modul de parcare de urgență și oprirea sigură, nu pentru utilizare continuă. Pentru funcționare completă, conectați încărcătorul auto la brichetă. Indicatorul roșu se aprinde la încărcare; se estompează pe măsură ce bateria se umple și se stinge când este plină.

Cum să resetez dispozitivul dacă se blochează?

Utilizați o agrafă sau un obiect similar pentru a apăsa butonul Reset de pe dispozitiv. Acest lucru va reporni DVR-ul fără a pierde setările. Dacă problemele persistă, asigurați-vă că cardul SD este formatat și că firmware-ul este actualizat.

Pot vizualiza și partaja videoclipuri pe telefonul meu?

Da, prin aplicația Navitel DVR Center. Conectați telefonul la rețeaua Wi-Fi a DVR-ului, apoi puteți viziona videoclipuri live, reda înregistrări, salva, șterge și partaja videoclipuri și fotografii. Aplicația permite, de asemenea, actualizări de firmware și configurarea setărilor.

MANUAL DE UTILIZARE PR700 GPS Navitel

Îți multumim pentru achiziționarea acestui produs NAVITEL*.

NAVITEL PR700 GPS este un DVR multifuncțional, high-definition, cu multe funcții și funcționalități descrise în acest manual de utilizator. Te rugăm să citești manualul cu atenție înainte să folosești dispozitivul și păstrează-l pentru referințe viitoare.

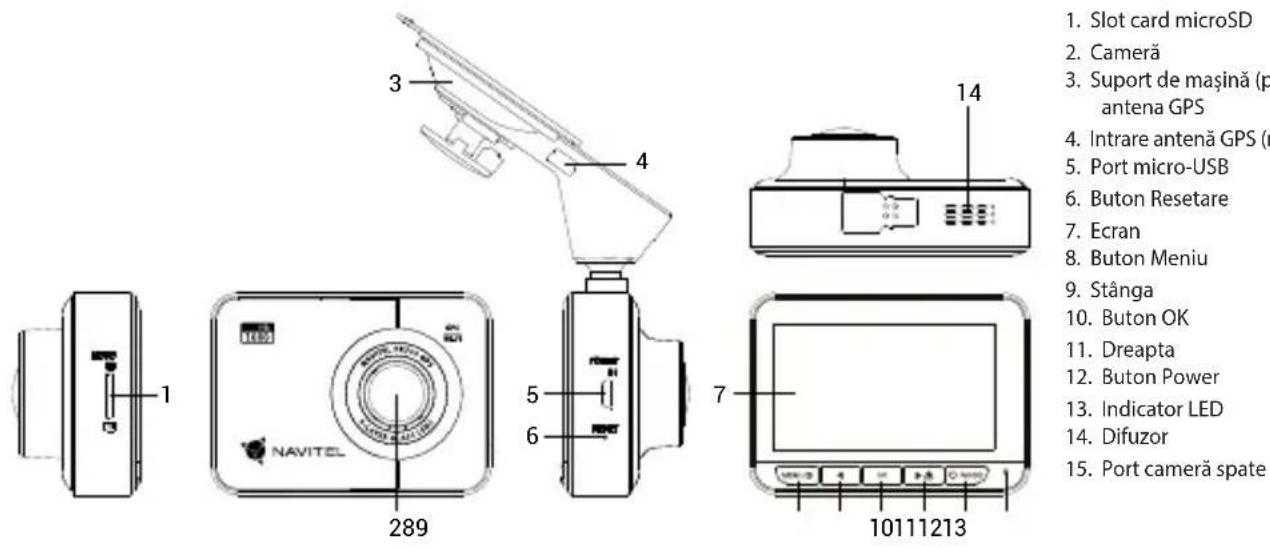

Prezentare dispozitiv

1. Slot card microSD
2. Cameră
3. Suport de maşină (parbriz) cu antena GPS
4. Intrare antenă GPS (mini-USB)
5. Port micro-USB
6. Buton Resetare
7. Ecran
8. Buton Meniu
9. Stânga
10. Buton OK
11. Dreapta
12. Buton Power
13. Indicator LED
14. Difuzor
15. Port cameră spate

Specificații

Procesor MSTAR AIT8339
Afişaj/ecran 2.7", 320×240, TN
Cameră SONY 307 (night vision)
Format înregistrare MOV
Rezoluție video Full HD (1920×1080), 30 fps
Format imagine JPG
Rezoluție imagine 2 MP
Unghi de vizualizare 170°
Tip lentilă Sticlă de 6 straturi
Spațiu de stocare MicroSD
Capacitate card microSD Max. 64 GB

USB mini-USB / micro-USB
Baterie	500 mAh(capacitatea a crescut)
Alimentare 5 V, 1.5 A
Wi-fi Da
GPS-alertă camere / avertizări / viteză
Limbă	cehă, engleză, franceză, germană, italiană, maghiară, poloneză, română, rusă, slovacă, spani-olă, ucraineană

1. Puneti cardul microSD în DVR. Utilizați o cartelă SD de mare viteză (clasa 10 sau mai mare); Capacitatea ar trebui să fie de 8-64 GB.

• Pentru a evita defectiunile DVR-ului și/sau ale cardului SD, nu introduceți și nu scoateți cardul SD în timpul funcționării DVR-ului.

• Înainte de a utiliza un card microSD, vă rugăm să îl formatați în DVR pentru a evita erori ale datelor. Pentru formatarea cardului SD în mod Meniu selectați Formatare Card SD și confirmați.

• Asigurați dispozitivul pe parbriz cu ajutorul suportului.

• Conectați încărcătorul auto la priza brichetei.
• Conectați încărcătorul auto la portul de intrare al antenei GPS (mini-USB). Atunci când se conectează încărcătorul auto direct la portul micro-USB al DVR-ului, operarea GPS nu este disponibilă.
• Reglați poziția camerei.
• Porniți alimentarea; Verificați dacă dispozitivul este instalat corect. Dacă dispozitivul este instalat corect, indicatorul va fi roșu; dispozitivul va porni și va începe înregistrarea (indicată de lumina albastră intermitentă).

• Utilizați numai adaptorul original pentru încărcător. Folosirea unui alt adaptor poate afecta negativ bateria dispozitivului. Folosește doar accesoriiile aprobate de fabrică.
• Temperaturile ambientale în modul de operare trebuie să fie între 0 și +35 de grade Celsius. Pentru spațiul de depozitare între +5 și +45 de grade Celsius. Umiditate relativă: între 5% și 90%, fără condensare (25 °C).
• Tine dispozitivul departe de foc pentru a evita incidentele.
• Nu expune dispozitivul la impacturi fizice.
• Evită expunerea dispozitivului la surse de radiatii electromagnetice.
• Mentineți obiectivul curat. Nu folosi chimicale sau detergent pentru curățare. Oprește-I mereu înainte de curățare.
• Respectați cu strictețe legile și actele normative din regiunea în care este utilizat aparatul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale.
• Nu dezasambla sau repara dispozitivul pe cont propriu, ci contactează un service specializat.

STARVIS și STARVIS sunt mărci comerciale ale Sony Corporation.

Butoane

Buton Funcții
Power	Apăsați scurt pentru a porni aparatul.Țineți apăsat timp de 2 secunde pentru a opri aparatul.În modul Înregistrare (STBY), apăsați pentru a comuta între modurile Înregistrare, Captură, Video și Foto.În modul Înregistrare (REC), apăsați pentru a bloca un fișier (fișierul protejat nu poate fi șters sau suprascris).În modul Meniu, apăsați pentru a ieși din orice meniu sau listă de funcții.
Meniu	Apăsați pentru a accesa Meniu.În Meniu, apăsați pentru a ieși din orice meniu sau listă de funcții.
Stânga / Dreapta	În modul Înregistrare apăsați Dreapta pentru a porni / opri microfonul.În modul Video / Foto, apasăți pentru a evidenția un fișier precedent/următor.În Meniu, apasăți pentru a evidenția un element de meniu precedent/următor.
OK	În modul Înregistrare (STBY), apăsați pentru a începe înregistrarea.În modul Înregistrare (REC), apăsați pentru a opri înregistrarea.În modul Înregistrare (REC), tineți apăsat timp de 2 secunde pentru a face o fotografie.În modul Captură, apăsați pentru a face o fotografie.În modul Video, apăsați pentru a selecta un fișier sau pentru a întrerupe / relua înregistrarea video.În modul Foto, apăsați pentru a selecta un fișier.În Meniu, apăsați pentru a selecta un element de meniu.
Resetare Dacă dispozitivul nu răspunde, apasă pentru a-l reseta.

Notă: bateria încorporată este proiectată numai pentru înregistrarea unui eveniment de urgență în modul de parcare și pentru oprirea corectă a aparatului atunci când alimentarea este întreruptă; sursa de alimentare continuă este necesară pentru funcționarea completă a dispozitivului în orice mod de funcționare.

Funcții dispozitiv

Formatare Card SD	Formatarea unui card microSD în DVR este necesară pentru operarea corespunzătoare a dispozitivului. Înainte de a utiliza un card microSD sau în caz de eroare, vă rugăm să formatați cardul SD. Pentru formatarea cardului SD în mod Meniu selectați Formatare card SD și confirmați.
Înregistrare	Conectează dispozitivul la o sursă externă de energie și va începe să înregistreze automat. Apasă butonul OK pentru a opri înregistrarea. Apasă OK din nou pentru a înregistra alt video. Fiecare video va fi salvat automat.
Capture	În modul Înregistrare, apasă butonul Power pentru a intra în Capture, apoi apasă OK pentru a face o poză (va fi salvată automat).
Video	În modul Înregistrare, apăsați de două ori butonul Power pentru a intra în modul Video; apăsați butoanele Stânga / Dreapta pentru a selecta un fișier; apăsați butonul OK pentru a reda un fișier. În timpul redării, apăsați OK pentru a întrerupe / anula; apăsați butoanele Stânga / Dreapta pentru a derula înainte / înapoi. Puteți schimba fișierele din camera din față / spate apăsând butonul Meniu timp de 2 secunde. Litera din denumirea fișierului reprezintă camera: F - față, R - spate.
Foto	În modul Captură, apăsați de două ori butonul Power pentru a intra în modul Foto; apăsați butoanele Stânga / Dreapta pentru a selecta un fișier; apăsați butonul OK pentru a reda un fișier. Puteți schimba fișierele din camera din față / spate apăsând butonul Meniu timp de 2 secunde. Litera din denumirea fișierului reprezintă camera: F - față, R - spate.
Blocare fișier	În modul Înregistrare video, apăsați Power pentru a proteja înregistrarea curentă. Un sim bol va apărea în partea de jos a ecranului. În modul Video / Foto, selectează un fișier, apasă pe Meniu și selectează Protect, apoi Lock Current sau Lock All. Selectează Unlock Current / Unlock All pentru a înlătura protecția.
Înregistrare în loop	Această funcție vă permite să salvați videoclipul ca pe un set de fișiere date în meniu de durată (duration menu). Dacă cardul de memo rie este plin, toate fișierele neprotejate vor fi suprascrise în ordinea în care au fost create.
Înregistrează audio înregistrați video cu sau fără sunet.
Ștampilă Alege o șt	stampilă pentru adăugare în înregistrările video.
Opriți monitorul	Dispozitivul poate stinge automat ecranul pentru a reduce consumul de energie. Intervalul de timp poate fi setat din meniul Screen Saver.
G-senzor	Dacă automobilul este lovit, DVR-ul va bloca automat video-ul curent. Un simbol cu cheie va apărea în partea superioară a ecranului.
Monitor parcare	În modul de închidere, dacă este detectată o vibrație, dispozitivul va porni automat și va începe să înregistreze. Fișierul va fi protejat/blocat.
Locație GPS	Dispozitivul acceptă chipsetul GPS și antena GPS integrate, poate afișa longitudinea, latitudinea și alte informații despre locația dvs. curentă. Apăsați Stare GPS (GPS Status) pentru a verifica datele GPS. Apăsați ON (Pornit) în meniul GPS Stamp pentru a adăuga informații GPS în fișierele dvs.
Aplicație suport	Puteți vedea și distribui video-urile și fotografiile dvs., realizate de DVR, în telefonul mobil prin intermediul aplicației speciale. Aplicația se conectează prin rețeaua Wi-Fi și trebuie instalată pe telefonul mobil.
Baterie	Indicatorul roșu se aprinde când dispozitivul este conectat la o sursă de energie. Pe măsură ce bateria se încarcă, lumina roșie se diminuează. Când se stinge, înseamnă că bateria e plină.
Conexiune USB *	Când conectați dispozitivul la un computer cu un cablu USB, vor apărea două opțiuni de conectare:1) Mass Storage: redarea, copierea și ștergerea fișierelor.2) Record: modul standard.
Excesul permis	Selectați o permisiune cu viteză excesivă în setările cuprinse între -5 și +25 km / h în pași de 5 km / h. Dacă depășiți pragul nefinalat stabilit, veți auzi o notificare sonoră.

* Această funcție este disponibilă numai în versiunea de firmware 1.7.37 și o versiune ulterioară.

Instalarea aplicatiei Navitel DVR Center

1. Descărcați și instalați Navitel DVR Center pe telefonul mobil sau tableta, urmați instrucțiunile dispozitivului mobil. Puteți descărca aplicația prin scanarea codului QR din meniul DVR (Codul aplicației QR) cu telefonul mobil.
2. Activați un Wi-Fi în Meniul DVR-ului (Wi-Fi) și în setările dispozitivului mobil.
3. Rulați aplicația. Alegeți DVR-ul în listă. Informațiile DVR se găsesc în Meniul DVR (Wi-Fi Navitel).
4. Conectați dispozitivul mobil la DVR prin Wi-Fi. Dacă este necesar, utilizați parola. Îl puteți schimba în meniul DVR (parolă Wi-Fi).
5. Folosind Navitel DVR Center puteți:

• actualizati firmware-ul DVR;
- controlați funcțiile DVR în meniul Setări: configurați modul de parcare, senzorul de impact, modul video și formatați cardul SD;
- salvați, vizualizați, ștergeți și trimiteți videoclipuri și fotografii, precum și vizionați videoclipurile DVR în timp real pe ecranul dispozitivului mobil.

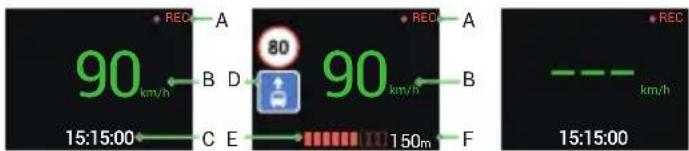

Viteza digitală & Informații cameră

Caracteristica viteza digitală este folosită pentru a afișa ora și viteza vehiculului calculată cu ajutorul semnalului GPS [1]. Moduri:

• Viteza – viteza actuală este afișată permanent [B].
• Viteza + ore - viteza actuală [B] și ora [C] sunt afișate.

Caracteristica Camera Info informează șoferul despre camere și avertismente (denumite în continuare Camere) pe parcursul drumului. Când porniți Camera Info, viteza actuală și ora sunt afişate. Cu apropierea de cea mai apropiată cameră, următoarele informații sunt afişate [2]:

• Viteza actuală [B],
- Icoana camerei [D],
- Bara de progres dinamic care indică apropierea față de cea mai apropiată cameră [E],
- Distanța până la cameră [F].

Toate informațiile sunt afișate pe un ecran negru.

În modul înregistrare (REC) ●REC sau ● sunt afişate [A].

Dacă vehiculul este static, 0 este afişat.

Dacă nu există semnal GPS, -- - [3] este afișat.

Notă: un semnal GPS slab poate fi cauzat de condițiile meteo nefavorabile și alti factori externi. Vă rugăm să consultați vitezometrul vehiculului.

[1] [2] [3]
