MR155 NV - Cameră auto Navitel - Manual de utilizare gratuit

Tip produs	Inregistrator video digital (DVR) pentru vehicule
Procesor	JL5401
Display	Ecran TFT LCD de 4.5 inci
Cameră	C2399 cu vedere pe timp de noapte
Rezoluție video	Full HD 1080p (1920x1080) la 30 fps
Rezoluție imagine	2 MP
Format înregistrare	MOV
Format imagine	JPG
Stocare	Carte microSD până la 64 GB (Clasă 10 sau superioară)
Alimentare	DC 5V 1.0A prin încărcător auto
Baterie	180 mAh 3.7V reîncărcabilă (doar pentru utilizare de urgență/parcare)
Curent de funcționare	700 mA
Microfon / Difuzor	Integrat
Suport cameră spate	Da (inclusă sau opțională, cu linii de parcare)
Conexiune	Mini USB 2.0
Înregistrare continuă	Da, durată selectabilă
Senzor G	Da, blochează automat fișierele la impact
Monitorizare parcare	Da, se activează automat la vibrații
Protecție fișiere	Blocare manuală prin butonul Menu
Economizor ecran	Temporizator configurabil pentru oprire automată
Limbi	17 limbi, inclusiv engleză
Temperatură de funcționare	0 până la +35°C (funcționare), +5 până la +45°C (depozitare)

Întrebări frecvente - MR155 NV Navitel

Cum instalez camera de bord Navitel MR155 NV?

Montați dispozitivul pe oglinda mașinii folosind clemele. Introduceți un card microSD (Clasă 10 sau superioară, 8-64 GB) și formatați-l în DVR. Conectați încărcătorul auto la brichetă și la portul mini-USB. Reglați poziția camerei. Dispozitivul va porni automat când motorul pornește.

De ce trebuie să formatez cardul SD în DVR?

Formatarea pregătește cardul pentru performanță optimă și previne erorile de date. Formatați întotdeauna un card SD nou sau unul cu erori folosind opțiunea 'Formatare card SD' din meniu.

Ce este înregistrarea continuă și cum funcționează?

Înregistrarea continuă împarte videoclipurile în segmente de durată fixă. Când cardul este plin, cele mai vechi fișiere neprotejate sunt suprascrise. Acest lucru asigură înregistrarea continuă fără intervenție manuală.

Cum protejează senzorul G videoclipurile mele?

Senzorul G detectează impacturile sau coliziunile bruște și blochează automat fișierul curent de înregistrare, astfel încât să nu poată fi șters sau suprascris în timpul înregistrării continue.

Ce este funcția de monitorizare a parcării?

Când DVR-ul este oprit, monitorizarea parcării folosește detectarea vibrațiilor. Dacă se simte o vibrație, dispozitivul pornește, înregistrează un videoclip protejat și se oprește după un minut dacă nu mai există activitate.

Pot folosi o cameră spate cu acest DVR?

Da, MR155 NV suportă o cameră spate (vândută separat). Când este conectată și treapta de marșarier este cuplată, afișează vederea din spate cu linii de parcare. De asemenea, puteți comuta între vedere față și spate.

Cât timp ține bateria?

Bateria integrată de 180 mAh este proiectată doar pentru înregistrarea de urgență pe termen scurt (de exemplu, modul parcare) și oprirea corectă. Pentru funcționare completă, este necesară alimentarea constantă de la încărcătorul auto.

Cum protejez o înregistrare de la ștergere?

În timpul înregistrării, apăsați butonul Menu pentru a bloca fișierul curent. Apare o pictogramă cheie. Fișierele blocate sunt protejate împotriva ștergerii sau suprascrierii.

Ce fac dacă dispozitivul se blochează?

Apăsați butonul Reset (folosind un ac) pentru a reporni DVR-ul. Dacă problema persistă, încercați să formatați cardul SD sau contactați suportul.

Navitel MR155 NV este disponibil în mai multe limbi?

Da, suportă 17 limbi, inclusiv engleză, franceză, germană, spaniolă, rusă, chineză și altele. Puteți schimba limba în meniul de setări.

MANUAL DE UTILIZARE MR155 NV Navitel

Mulțumim că ați cumpărat acest produs NAVITEL®.

NAVITEL MR155 NV este un DVR multifuncțional de înaltă definiție, cu multe funcții și caracteristici descrise în acest manual de utilizare. Vă rugăm să citiți cu atenție manualul înainte de a utiliza dispozitivul și să îl păstrați pentru recomandări ulterioare.

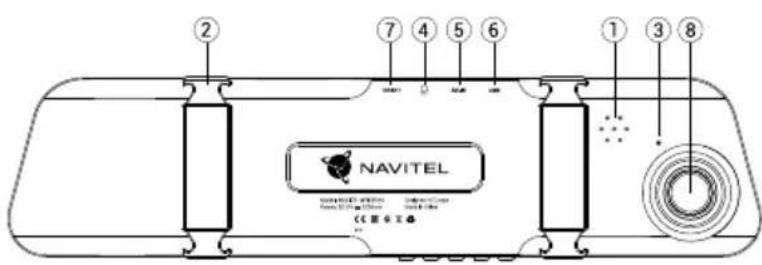

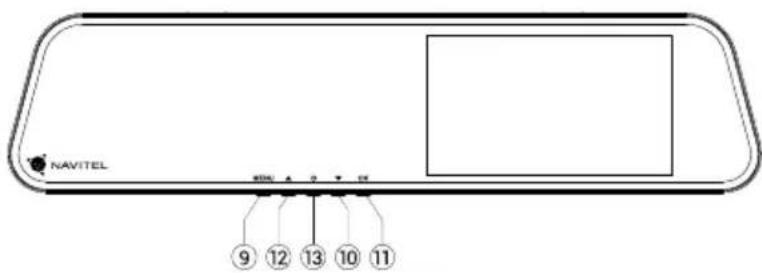

Dispunere dispozitiv

Buton	Funcții
OK	În modulÎnregistrarevideo, apăsați pentru a începe înregistrarea; Apăsați din nou pentru a opri.În modulCaptură, apăsați pentru a face o fotografie.În modulRedare, apăsați pentru a selecta un videoclip sau pentru a întrerupe/întrerupe un videoclip.Țineți apăsat pentru 3 secunde pentru a face selecția fișierelor din camera din față/spate.* În meniu, apăsați pentru a selecta un element din meniu.
Meniu	Apăsați pentru a accesa meniul Setări Mod.Apăsați din nou pentru a accesa meniul de configurare.Țineți apăsat timp de 3 secunde pentru a comuta între modurileÎnregistrarevideo, Captură și Redare.Apăsați pentru a ieși din meniul selectat.În modulÎnregistrarevideo, apăsați pentru a bloca un fișier (fișierul protejat nu poate fi șters sau suprascris).
Alimentare	Țineți apăsat timp de 3 secunde pentru a porni dispozitivul.Apăsați scurt pentru a porni / opri ecranul.
Sus/Jos	În meniul principal, apăsați pentru a selecta elementul sau fișierul următor/anterior. În modulÎnregistrarevideoapăsați Jos pentru a porni / opri microfonul.În modulÎnregistrarevideoapăsați Sus pentru a afișa / ascunde ecranul cu vizualizare pe camera din spate *
Reset Dacă dispozitivul nu răspunde, apăsați pentru resetare.

Notă: Bateria încorporată este proiectată numai pentru înregistrarea unui eveniment de urgență în modul de parcare și pentru oprirea corectă a aparatului atunci când alimentarea este întreruptă. Sursa de alimentare continuă este necesară pentru funcționarea completă a dispozitivului în orice mod de funcționare.
NAVITEL s.r.o. declară prin prezenta că NAVITEL MR155 NV este compatibil cu Directiva EMC 2014/30/EU.
Textul integral al Declaratiei de conformitate este disponibil la următoarea adresă de internet:
www.navitel.cz/ro/declaration_of_conformity/mr155nv
* Cu o cameră din spate conectată

Specificații

Procesor JL5401
Afişaj/ecran 4,5" TFT
Cameră C2399 (night vision)
Format înregistrare MOV
Rezoluție video	1080 FHD 1920x1080P/30 fps
Format imagine JPG
Rezoluție imagine 2MP
Spațiu de stocare microSD kártya
Capacitate card microSD max. 64 GB
USB mini-USB 2.0

Alimentare DC 5 V 1.0 A
Frecvență 50 Hz / 60 Hz
Baterie	180 mAh 3.7 Vbaterie reîncărcabilă
Curent 700 mA
Microfon/difuzor în dotare
Camera din spate în dotare
Limbă	Cehă, Chineză simplifi-cată, Chineză tradițională, Coreeană, Engleză, Franceză, Germană, Japoneză, Italiană, Maghiară, Poloneză, Română, Rusă, Slovacă, Spaniolă, Ukraineană

Notă: specificațiile se pot modifica datorită actualizărilor.

Funcțiile dispozitivului

Formatare Card SD Formatarea unui card microSD în DVR este necesară pentru operarea corespunzătoare a dispozitivului. Înainte de a utiliza un card microSD sau în caz de eroare, vă rugăm să formatați cardul SD. Pentru formatarea cardului SD în mod Meniu selectați Formatare card SD și confirmați.

Video Conectați dispozitivul la o sursă externă de alimentare, puneți cardul microSD în aparat și acesta va începe să înregistreze automat. Apăsați butonul OK pentru a opri înregistrarea. Apăsați din nou OK pentru a înregistra un alt videoclip. Fiecare videoclip va fi salvat automat.

Photo (Fotografiere) În modul înregistrare video, țineți apăsat timp de 3 secunde butonul Menu pentru a intra în modul Captură, apăsați butonul OK pentru a face o fotografie (va fi salvată automat).

Playback (Redare) În modul Captură, apăsați și țineți apăsat butonul Meniu timp de 3 secunde pentru a intra în modul Playback. Selectați fișierul cu ajutorul butoanelor Up/Sus și Down/Jos, apoi apăsați OK pentru a rula/opri fișierul. Puteți schimba fișierele din camera din față/spate apăsând butonul OK timp de 3 secunde. Litera din denumirea fișierului reprezintă camera: F - față, R - spate.

Lock file (Blocare fișier) În modul înregistrare video, apăsați în Menu pentru a proteja înregistrarea curentă. Un simbol va apărea în partea de jos a ecranului. Fișierele protejate nu pot fi șterse sau suprascrise.

Meniu captură Apăsați butoanele Sus/Jos pentru a alege dimensiunea imaginilor și expunerea.

Înregistrare în loop Această funcție vă permite să salvați videoclipul ca pe un set de fișiere date în meniul de durată (duration menu). Dacă cardul de memo rie este plin, toate fișierele neprotejate vor fi suprascrise în ordinea în care au fost create.

Senzorul G Dacă această funcție este activată, când vehiculul este lovit de ceva, DVR va bloca automat videoclipul curent.

Monitorizare parcare Când dispozitivul aflat în modul de așteptare va detecta vibrațiile, acesta va porni automat înregistrarea. Dacă vibrația nu se va mai repeta timp de un minut, dispozitivul intră în modul de așteptare.

NAVITEL

NAVITEL MR155 NV

Stamp (Siglă) Această funcție adaugă la înregistrare sigla de dată sau sigla dispozitivului. Apăsați OK pentru a selecta tipul de siglă sau pentru a opri funcția.

Economizor ecran Dispozitivul poate închide automat ecranul pentru a reduce consumul de energie; intervalul de timp poate fi setat în meniul ScreenSaver.

Modul camerei din spate * La alimentarea cu fir de culoare roşie a +12V, este activat modul camerei din spate. DVR începesă afişeze numai vizualizarea de pe camera video din spate, culiniile de parcarea dăugate la ea.

Conexiune USB ** Când conectați dispozitivul la un computer cu un cablu USB, vor apărea două opțiuni de conectare:

1) Mass Storage: redarea, copierea și stergerea fișierelor.
2) Record: modul standard.

* Cu o cameră din spate conectată

** Această funcție este disponibilă numai în versiunea de firmware 2020.6.1 și o versiune ulterioară.

Instalarea și punerea în funcțiune

Instalarea DVR-ului

1. Puneti cardul microSD în DVR. Utilizați o cartelă SD de mare viteză (clasa 10 sau mai mare); Capacitatea ar trebui să fie de 8-64 GB.

- Pentru a evita defectiunile DVR-ului și/sau ale cardului SD, nu introduceți și nu scoateți cardul SD în timpul funcționării DVR-ului. - Înainte de a utiliza un card microSD, vă rugăm să îl formatați în DVR pentru a evita erori ale datelor. Pentru formatarea cardului SD în mod Meniu selectați Formatare Card SD și confirmați.

1. Instalează dispozitivul DVR pe oglinda maşinii folosind clamele. Nu folosi forță în exces pentru a nu deteriora echipamentul.
2. Conectați încărcătorul auto la priza brichetei. Conectați interfața mini-USB la încărcătorul auto cu cablul prelungitor al încărcătorului.
3. Reglați poziția camerei.

Punere în funcțiune

1. Porniți alimentarea; Verificați dacă dispozitivul este instalat corect.
2. Dacă dispozitivul este instalat corect, când motorul pornește, aparatul va porni simultan și va începe înregistrarea automată.
3. Când este pornit marşarierul și conectat corespunzător, se afișează imaginea camerei spate, înregistrarea camerei frontale a DVR se oprește, iar camera spate începe înregistrarea (Cu o cameră din spate conectată).

Atentie

1. Utilizați numai adaptorul original pentru încărcător. Folosirea unui alt adaptor poate afecta negativ bateria dispozitivului.
2. Nu utilizati dispozitivul în medii umede sau fierbinti.
3. Mentineți obiectivul curat.
4. Nu dezasamblati aparatul și nu efectuați reparații.
5. Respectați cu strictețe legile și actele normative din regiunea în care este utilizat aparatul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale!
6. Temperaturile ambientale în modul de operare trebuie să fie între 0 și +35 de grade Celsius. Pentru spațiul de depozitare între +5 și +45 de grade. Umiditate relativă: între 5% și 90%, fără condensare (25 °C).

NAVITEL

NAVITEL MR155 NV
