Typ produktu	Digitální videorekordér (DVR) pro vozidla
Procesor	JL5401
Displej	4,5palcový TFT LCD
Kamera	C2399 s nočním viděním
Rozlišení videa	1080p Full HD (1920x1080) při 30 snímcích za sekundu
Rozlišení obrazu	2 MP
Formát záznamu	MOV
Formát obrázku	JPG
Úložiště	microSD karta až 64 GB (třída 10 nebo vyšší)
Napájení	DC 5V 1,0A přes autonabíječku
Baterie	180 mAh 3,7V dobíjecí (pouze pro nouzové/parkovací použití)
Pracovní proud	700 mA
Mikrofon / Reproduktor	Vestavěné
Podpora zadní kamery	Ano (součástí nebo volitelná, s parkovacími čarami)
Připojení	Mini USB 2.0
Smyčkové nahrávání	Ano, volitelná délka
G-senzor	Ano, automaticky uzamkne soubory při nárazu
Parkovací monitor	Ano, automaticky se aktivuje při vibracích
Ochrana souborů	Ruční uzamčení tlačítkem Menu
Spořič obrazovky	Nastavitelný časovač automatického vypnutí
Jazyky	17 jazyků včetně angličtiny
Provozní teplota	0 až +35°C (provoz), +5 až +45°C (skladování)

Často kladené otázky - MR155 NV Navitel

Jak nainstalovat palubní kameru Navitel MR155 NV?

Připevněte zařízení na zpětné zrcátko pomocí svorek. Vložte microSD kartu (třída 10 nebo vyšší, 8-64 GB) a naformátujte ji v DVR. Připojte autonabíječku do zapalovače a mini-USB portu. Upravte polohu kamery. Zařízení se automaticky spustí při nastartování motoru.

Proč musím formátovat SD kartu v DVR?

Formátování připraví kartu pro optimální výkon a zabrání chybám dat. Vždy naformátujte novou SD kartu nebo kartu s chybami pomocí možnosti 'Formátovat SD kartu' v menu.

Co je smyčkové nahrávání a jak funguje?

Smyčkové nahrávání rozděluje video na segmenty nastavené délky. Když je karta plná, nejstarší nechráněné soubory jsou přepsány. To zajišťuje nepřetržité nahrávání bez ručního zásahu.

Jak G-senzor chrání moje videa?

G-senzor detekuje náhlé nárazy nebo kolize a automaticky uzamkne aktuální nahrávaný soubor, takže nemůže být smazán ani přepsán během smyčkového nahrávání.

Co je funkce parkovacího monitoru?

Když je DVR vypnutý, parkovací monitor používá detekci vibrací. Pokud je zaznamenána vibrace, zařízení se zapne, nahraje chráněné video a po jedné minutě bez další aktivity se vypne.

Mohu k tomuto DVR použít zadní kameru?

Ano, MR155 NV podporuje zadní kameru (prodává se samostatně). Po připojení a zařazení zpětného chodu zobrazí pohled vzadu s parkovacími čarami. Můžete také přepínat mezi předním a zadním pohledem.

Jak dlouho vydrží baterie?

Vestavěná 180 mAh baterie je určena pouze pro krátkodobé nouzové nahrávání (např. parkovací režim) a správné vypnutí. Pro plný provoz je vyžadováno stálé napájení z autonabíječky.

Jak ochráním nahrávku před smazáním?

Během nahrávání stiskněte tlačítko Menu pro uzamčení aktuálního souboru. Objeví se ikona klíče. Uzamčené soubory jsou chráněny před smazáním nebo přepsáním.

Co mám dělat, když zařízení zamrzne?

Stiskněte tlačítko Reset (pomocí špendlíku) pro restart DVR. Pokud problém přetrvává, zkuste naformátovat SD kartu nebo kontaktovat podporu.

Je Navitel MR155 NV k dispozici ve více jazycích?

Ano, podporuje 17 jazyků včetně angličtiny, francouzštiny, němčiny, španělštiny, ruštiny, čínštiny a dalších. Jazyk můžete změnit v nastavení.

NÁVOD K OBSLUZE MR155 NV Navitel

Děkujeme Vám za nákup produktu NAVITEL®.

NAVITEL MR155 NV DVR je multifunkční digitální video rekordér s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

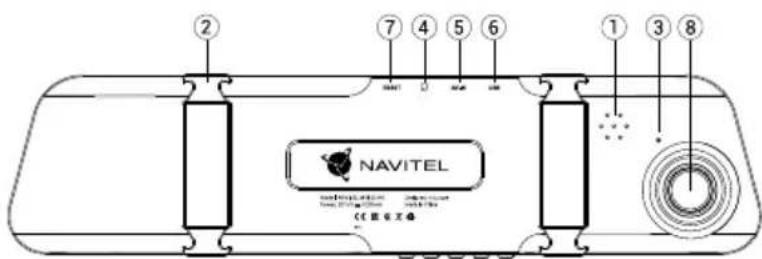

Vnější vzhled

1. Reproduktor

2. Kamera

3. Upevnění

4. Menu

5. Mikrofon

6. Dolů

7. microSD port

8. OK

9. Port pro zadní kameru

10. Nahoru

11. miniUSB port

12. Zapnutí/vypnutí

13. Reset

CZ Tlačítka

Tlačítko Funkce
OK	V režimuVideostiskněte pro začátek nahrávání videa; stiskněte znovu pro zastavení nahrávání videa.V režimuSnímekstiskněte pro pořízení snímku.V režimuGaleriestiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa. Držte tlačítko po dobu 3 sekund pro výběr mezi soubory z přední/zadní kamery.*V hlavním menu stiskněte pro výběr položky nebo souboru.
Menu	Stiskněte pro vstup do menu s nastavením jednotlivých režimů. Stiskněte znovu pro vstup do menu s nastavením zařízení.Stiskněte a po dobu 3 sekund podržte pro přepínání mezi režimyVideo, Snímeka Galerie.Stiskněte pro opuštění jakéhokoliv menu.V režimuVideostiskněte pro uzamknutí souboru (tyto soubory nemohou být smazány či přepsány).
Zapnutí/vypnutí	Stiskněte a po dobu 3 sekund podržte pro zapnutí nebo vypnutí zařízení.Krátce stiskněte pro zapnutí/vypnutí obrazovky.
Nahoru/Dolů	V hlavním menu stiskněte pro označení následující/předchozí položky nebo souboru.V režimuVideostiskněte tlačítko Dolů pro zapnutí/vypnutí mikrofonu (nahrávání zvuku).V režimuVideostiskněte tlačítko Nahoru pro zobrazení/skrytí obrazovky zadní kamery.*
Reset Pokud zařízení neodpovídá, stiskněte tlačítko reset pro resetování zařízení.

Poznámka: Vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení. Pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL MR155 NV je kompatibilní se směrnící EMC 2014/30/EU.

Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese:

www.navitel.cz/cz/declaration_of_conformity/mr155nv

* S připojenou zadní kamerou

Specifikace

Čip JL5401		Napájení DC 5 V 1.0 A
Displej 4,5” TFT		Frekvence 50 Hz/60 Hz
Kamera C2399 (night vision)		Baterie	180 mAh 3.7 V dobijecí baterie
Formát záznamu videa MOV		Provozní napětí 700 mA
Rozlišení videa 1080FHD 1920x1080P/30fps		Mikrofon / reproduktor And
Formát snímku JPG		Zadní kamera podporováno
Rozlišení snímku 2MP		Jazyk	angličtina, čeština, čínština (zjednodušená), čínština, francouzština, italština, japonština, korejština, madarština, němčina, polština, rumunština, ruština, slovenština, španělština, ukrajinština
Úložiště microSD karta
Kapacita microSD karty max. 64 GB
USB miniUSB 2.0

Poznámka: specifikace se může změnit v případě novější verze zařízení.

CZ

Funkce zařízení

Formátování microSD karty Formátování karty microSD v autokameře je nezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost "Formátovat SD kartu" a potvrdte ji.

Video Připojte zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání. Stisknutím tlačítka OK nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.

Snímek Pokud je zařízení v režimu Video, stiskněte tlačítko Menu po dobu 3 sekund pro přechod do režimu Snímek, stisknutím tlačítka OK pořídite snímek, který se automaticky uloží.

Galerie V režimu Snímek stiskněte a podržte tlačítko Menu po dobu 3 sekund pro vstup do Galerie. Soubor vyberte pomocí tlačítek Nahoru a Dolů, poté stiskněte tlačítko OK pro přehrání/zastavení souboru. Přepínat mezi soubory přední/zadní kamery je možné podržením tlačítka OK po dobu 3 sekund. Písmeno v názvu souboru indikuje kameru: F - přední, R - zadní.

Ochrana souboru V režimu Video stiskněte tlačítko Menu k uzamčení aktuálního souboru. Zamknuté soubory nemohou být smazány ani přepsány.

Menu Snímek Stiskněte tlačítko Nahoru/Dolů pro výběr velikosti snímku a expozice.

Audio záznam Nahrávání videa se zvukem nebo bez zvuku.

Záznam do smyčky Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.

G-senzor Při nárazu vozidla zařízení automaticky uzamkne a uloží aktuální video.

Parkovaci režim V případě, že je zařízení v pohotovostním režimu a zaregistruje vibrace, automaticky začne nahrávat videozáznam. Pokud se nic nestane déle než minutu, zařízení se opět přepne do pohotovostního režimu.

NAVITEL

NAVITEL MR155 NV

Vodoznak Tato funkce přidá vodoznak data nebo loga zařízení do záznamu. Kliknutím na tlačítko OK vyberete typ vodoznaku nebo tuto funkci zcela vypnete.

Spořič obrazovky Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spořiče obrazovky.

Režim zadní kamery* Při napájení +12V do červeného kabelu je aktivován režim zadní kamery. Záznamová kamera zobrazí pouze pohled zadní kamery s naváděcími liniemi pro parkování.

USB-připojení ** Při připojení zařízení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:

1) Mass Storage: přehrávání, kopírování a mazání souborů.
2) Record: standardní režim.

* S připojenou zadní kamerou
** Tato funkce je k dispozici pouze ve verzi firmwaru 2020.6.1 a vyšší.

CZ

DVR instalace a spuštění

Instalace DVR

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní microSD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s microSD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování microSD karty vyberte v Menu možnost Formátovat microSD kartu a potvrdte.

• Vyjměte klasické zpětné zrcátko a nainstalujte DVR zpětné zrcátko. Nepoužívejte nadměrnou sílu k odstranění stávajícího zpětného zrcátka.

• Připojte autonabíječku do zásuvky zapalovače. Připojte miniUSB konec autonabíječky k zařízení.
• Nastavte pozici kamery.

Spuštění

1. Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno.
2. Pokud je zařízení nainstalováno správně, po nastartování motoru se zařízení spustí a automaticky začne nahrávat.
3. Pokud je zapnuta a správně připojena i zadní kamera, tak je při couvání zobrazen záznam zadní kamery, který je nahráván. Poté se nahrávání opět přepne na přední kameru (S připojenou zadní kamerou).

Bezpečnostní opatření

1. Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení.
2. Nepoužívejte zařízení ve vlhkém nebo horkém prostředí.
3. Udržujte objektiv v čistotě.
4. Nerozebírejte zařízení a neprovádějte opravy sami.
5. Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
6. Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5 % až 90 % bez kondenzace (25 °C).

NAVITEL

NAVITEL MR155 NV

Einleitung

D'akujeme Vám za nákup produktu NAVITEL®.

Napájanie DC 5 V 1.0 A
Frekvencia 50 Hz/60 Hz
Batériia	180 mAh 3.7 V dobíjacia batéria
Prevádzkové napätie 700 mA
Mikrofon/reproduktor podporované
Zadná kamera podporované
Jazyk	angličtina, čeština, čínština (zjednodušená), čínština, francouzština, taliančina, japončina, kórejština, madarčtina, němčina, polština, rumunčtina, ruština, slovenčtina, španielčina, ukrajinčina

Video Pripojte zariadenie k externému zdroju napájania, zariadenie automaticky zaháji nahrávanie. Stlačením tlačidka OK nahrávanie zastavíte. Opätovným stlačením tlačidla OK môžete nahrat dálší videozáznam. Každý záznam sa automaticky uloží.
