MR155 NV - Auto kaamera Navitel - Tasuta kasutusjuhend

Toote tüüp	Digitaalne videomakiga (DVR) sõidukitele
Protsessor	JL5401
Kuva	4,5-tolline TFT LCD
Kaamera	C2399 öövaatlusega
Video resolutsioon	1080p Full HD (1920x1080) 30 kaadrit sekundis
Pildi resolutsioon	2 MP
Salvestusvorming	MOV
Pildivorming	JPG
Salvestusruum	mikroSD-kaart kuni 64 GB (Class 10 või kõrgem)
Toide	DC 5V 1.0A auto laadija kaudu
Aku	180 mAh 3.7V taaslaetav (ainult häda- või parkimiskasutuseks)
Töövool	700 mA
Mikrofon / Kõlar	Sisseehitatud
Tagakaamera tugi	Jah (kaasas või valikuline, parkimisjoonega)
Ühendus	Mini USB 2.0
Tsükliline salvestus	Jah, valitav kestus
G-andur	Jah, lukustab failid automaatselt kokkupõrke korral
Parkimisjälgija	Jah, aktiveerub automaatselt vibratsiooni korral
Failikaitse	Käsitsi lukustamine menüü nupuga
Ekraanisäästja	Seadistatav automaatne väljalülitus taimer
Keeled	17 keelt, sealhulgas inglise
Töötemperatuur	0 kuni +35°C (töö), +5 kuni +45°C (säilitamine)

Korduma kippuvad küsimused - MR155 NV Navitel

Kuidas paigaldada Navitel MR155 NV sõidukaamera?

Kinnitage seade auto peegli külge klambrite abil. Sisestage mikroSD-kaart (Class 10 või kõrgem, 8-64 GB) ja vormindage see DVR-is. Ühendage auto laadija sigaretisüütaja ja mini-USB pordiga. Reguleerige kaamera asendit. Seade käivitub automaatselt mootori käivitamisel.

Miks on vaja SD-kaarti DVR-is vormindada?

Vormindamine valmistab kaardi ette optimaalseks jõudluseks ja hoiab ära andmevead. Vormindage alati uus SD-kaart või vigadega kaart, kasutades menüüs valikut 'Formaadi SD-kaart'.

Mis on tsükliline salvestus ja kuidas see töötab?

Tsükliline salvestus jagab video kindla kestusega segmentideks. Kui kaart on täis, kirjutatakse vanimad kaitsmata failid üle. See tagab pideva salvestuse ilma käsitsi sekkumiseta.

Kuidas kaitseb G-andur minu videoid?

G-andur tuvastab äkilised löögid või kokkupõrked ja lukustab automaatselt praeguse salvestusfaili, et seda ei saaks tsüklilise salvestuse ajal kustutada või üle kirjutada.

Mis on parkimisjälgimise funktsioon?

Kui DVR on välja lülitatud, kasutab parkimisjälgija vibratsiooni tuvastamist. Kui vibratsioon tuvastatakse, lülitub seade sisse, salvestab kaitstud video ja lülitub ühe minuti pärast välja, kui edasist tegevust ei toimu.

Kas ma saan selle DVR-iga kasutada tagakaamerat?

Jah, MR155 NV toetab tagakaamerat (müüakse eraldi). Kui see on ühendatud ja tagasikäik sisse lülitatud, kuvab see tagantvaate parkimisjoonega. Samuti saate vahetada esi- ja tagavaate vahel.

Kui kaua aku vastu peab?

Sisseehitatud 180 mAh aku on mõeldud ainult lühiajaliseks hädasalvestuseks (nt parkimisrežiim) ja korralikuks väljalülitamiseks. Täielikuks tööks on vaja pidevat toidet auto laadijast.

Kuidas kaitsta salvestist kustutamise eest?

Salvestamise ajal vajutage menüü nuppu, et lukustada praegune fail. Ilmub võtmeikoon. Lukustatud failid on kaitstud kustutamise või ülekirjutamise eest.

Mida teha, kui seade hangub?

Vajutage lähtestusnuppu (kasutades nööpnõela), et DVR taaskäivitada. Kui probleem püsib, proovige SD-kaarti vormindada või pöörduge toe poole.

Kas Navitel MR155 NV on saadaval mitmes keeles?

Jah, see toetab 17 keelt, sealhulgas inglise, prantsuse, saksa, hispaania, vene, hiina ja teisi. Keelt saate muuta seadete menüüs.

KASUTUSJUHEND MR155 NV Navitel

NAVITEL MR155 NV on multifunktionsaalne peeneralduslik DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

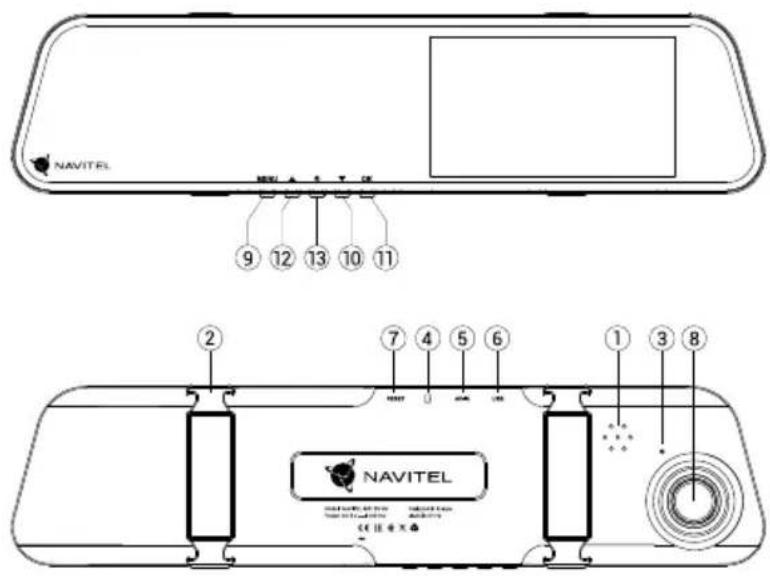

Seadme skeem

1. Kölar 7. Lähtestamine
2. Klambrid 8. Kaamera
3. Mikrofon 9. Menüü
4. microSD ava 10. Alla
5. Tagumise 11. OK
   kaamera port 12. Üles
6. Mini-USB port 13. Toide

Nupud

Nupp	Funktsioonid
OK	Video salvestamise režiimis vajutage, et alustada salvestamist; vajutage uuesti, et peatada.Pildistamise režiimis vajutage pildistamiseks.Taasesitamise režiimis vajutage, et valida fail või video pausile panna/ taaskäivitada. Hoidke näppu 3 sekundit peal, et vahetada esi- ja tagakaamera faile. *Menüüs vajutage, et valida menüüosa.
Menüü	Vajutage seadistuste menüüsse sisenemiseks. Vajutage uuesti, et siseneda konfiguratsioonimenüüsse.Vajutage ja hoidke 3 sekundit, et liikuda video salvestamise, pildistamise ja taasesitamise režiimide vahel.Vajutage, et väljuda valitud menüüst.Video salvestamise režiimis vajutage faili lukustamiseks (kaitstud faili ei ole võimalik kustutada või üle kirjutada).
Toide	Seadme sisse / välja lülitamiseks vajutage ja hoidke all 3 sekundit.Ekraani sisse / välja lülitamiseks vajutage korraks.
Üles/Alla	Vajutage menüül, et valida järgmine/eelmine menüüvalik või fail.Video salvestamise režiimis vajutage mikrofoni sisse / välja lülitamiseks „Alla“. Video salvestamise režiimis vajutage „Üles“, et tagumise kaamera vaatega ekraani kuvada/ peita. *
Lähtestamine Kui seade ei reageeri, vajutage lähtestamiseks seda nuppu.

Märkus: Integreeritud aku on möeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral. Seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.

NAVITEL s.r.o. teatab, et NAVITEL MR155 NV on kooskõlas direktiiviga EMC 2014/30/EU.

Vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil: www.navitel.cz/ee/declaration_of_conformity/mr155nv

* Ühendatud tagakaameraga

Spetsifikatsioonid

Protsessor JL5401
Ekraan 4,5” TFT
Kaamera C2399 (night vision)
Salvestusformaat MOV
Video resolutsioon	1080 FHD 1920x1080P/30 fps
Pildiformaat JPG
Pildi resolutsioon 2MP
Salvestamine microSD card
microSD kaardi maht 64 GB max
USB mini-USB 2.0

Toide DC 5 V 1.0 A
Sagedus 50 Hz/60 Hz
Aku	180 mAh 3.7Vtaaslaetav aku
Töövool 700 mA
Mikrofon/kõlar toetatud
Tagumine kaamera	toetatud
Keel	Hiina lihtsustatud, hiina traditsiooniline, tšehhi, inglise, prantsuse, saksa, ungari, itaalia, jaapani, korea, poola, rumeenia, vene, slovaki, hispaania, ukraina

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.

Seadme funktsioonid

SD-kaardi MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

Video Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist. Salvestamise peatamiseks vajutage OK nuppu. Uue video salvestamiseks vajutage OK. Iga video salvestatakse au tomaatselt.

Foto Video salvestamise režiimis vajutage ja hoidke all 3 sekundit pildistamise režiimi käivitamiseks „Menu“ nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).

Taasesitamine Taasesitusrežiimi sisenemiseks vajutage pildirežiimil "Menüü" nuppu ja hoidke näppu 3 sekundit peal. Valige fail "Üles" ja "Alla" nuppude abil, selle esitamiseks/peatamiseks vajutage "OK". Võimalik vahetada esi- ja tagakaamera faile, hoides näppu 3 sekundit OK nupu peal. Faili nimes olev täht tähistab kaamerat: F - esikaamera, R - tagakaamera.

Faili lukustamine Video salvestamise režiimis vajutage käimasoleva salvestuse kaitsmiseks „Menu“. Ekraani alumisse serva ilmub võtmesümbol. Kaitstud faile ei ole võimalik kustutada või üle kirjutada.

Salvestamise menüü Vajutage Up/Down nuppe, et valida piltide suurus ja säritus.

Heli salvestamine Valige see võimalus video salvestamiseks heliga või ilma helita.

Loop-salvestamine See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse kõik kaitsmata failid üle nende salvestamise järjestuses.

G-andur Kui see funktsioon on sisse lülitatud hetkel, kui söiduk milleltki löögi saab, lukustab DVR automaatselt käimasoleva video.

Parkimismonitor Kui väljalülitatud seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist. Fail on kaitstud (lukus). Kui enam kui minuti jooksul midagi ei juhtu, lülitub seade välja.

NAVITEL

NAVITEL MR155 NV

Tempel (Stamp) See funktsioon lisab salvestisele ajatempli või seadme logo. Templi tüübi valimiseks või funktsiooni väljalülitamiseks vajutage OK.

Ekraanisäästja Seade on võimeline ekraani automaatselt välja lülitama, et vähendada energiatarbimist; ajaintervalli on võimalik seadistada ekraanisäästja (Screen Saver) menüüst.

Tagumine kaamera* Tagumine kaamera režiim aktiveerub, kui punane juhe saab +12V. DVR kuvab ainult kaamera tagavaadet ja parkimisjooni.

USB-ühendus ** Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:

1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.
2) Record: tavarežiim.

* Ühendatud tagakaameraga
** See funktsioon on saadaval ainult püsivara versioonis 2020.6.1 ja uuemates versioonides.

DVRi paigaldamine ja käivitamine

DVRi paigaldamine

1. Asetage SD-kaart DVRi. Kasutage kiiret microSD-kaarti (klass 10 või kõrgem); maht peaks jääma vahemikku 8-64 GB.

- DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal. - Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

1. Paigaldage DVR klambrite abil oma auto peegli külge. Kahjustuste vältimiseks ärge kasutage liigset jõudu.
2. Ühendage autolaadija sigaretisüütajasse. Ühendage mini-USB liides autolaadijaga, kasutades selleks laadija pikendusjuhet.
3. Kohendage kaamera asendit.

Alustamine

1. Lülitage seade sisse, kontrollige, kas seade on korralikult paigaldatud.
2. Kui seade on korralikult paigaldatud, käivitub seade üheaegselt mootori käivitamisega ning hakkab automaatselt salvestama.
3. Kui tagurpidikäik on sees, kuvatakse tagumise kaamera vaade, samal ajal peatub esimesest kaamerast salvestamine ja algab tagumisest kaamerast salvestamine (Ühendatud tagakaameraga).

Ettevaatusabinõud

1. Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt.
2. Ärge kasutage seadet niiskes või kuumas keskkonnas.
3. Hoidke lääts puhtana.
4. Ärge võtke seadet ise lahti või parandage seda ise.
5. Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
6. Töörežiimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).

NAVITEL

NAVITEL MR155 NV
