MR155 NV - Auto-Kamera Navitel - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Videorecorder (DVR) für Fahrzeuge
Prozessor	JL5401
Display	4,5-Zoll TFT-LCD
Kamera	C2399 mit Nachtsicht
Videoauflösung	1080p Full HD (1920x1080) bei 30 fps
Bildauflösung	2 MP
Videoformat	MOV
Bildformat	JPG
Speicher	microSD-Karte bis zu 64 GB (Klasse 10 oder höher)
Stromversorgung	Gleichstrom 5V 1,0A über Auto-Ladegerät
Akku	180 mAh 3,7V wiederaufladbar (nur für Not-/Parknutzung)
Betriebsstrom	700 mA
Mikrofon / Lautsprecher	Eingebaut
Unterstützung Rückfahrkamera	Ja (im Lieferumfang oder optional, mit Parklinien)
Anschluss	Mini USB 2.0
Loop-Aufnahme	Ja, wählbare Dauer
G-Sensor	Ja, sperrt Dateien bei Aufprall automatisch
Parküberwachung	Ja, wird bei Vibration automatisch aktiviert
Dateischutz	Manuelle Sperrung über Menütaste
Bildschirmschoner	Konfigurierbare Auto-Aus-Zeit
Sprachen	17 Sprachen inklusive Englisch
Betriebstemperatur	0 bis +35 °C (Betrieb), +5 bis +45 °C (Lagerung)

Häufig gestellte Fragen - MR155 NV Navitel

Wie installiere ich die Navitel MR155 NV Dashcam?

Montieren Sie das Gerät mit den Klemmen an Ihrem Rückspiegel. Legen Sie eine microSD-Karte (Klasse 10 oder höher, 8-64 GB) ein und formatieren Sie sie im DVR. Schließen Sie das Autoladegerät an den Zigarettenanzünder und den Mini-USB-Anschluss an. Passen Sie die Kameraposition an. Das Gerät startet automatisch, sobald der Motor läuft.

Warum muss ich die SD-Karte im DVR formatieren?

Durch das Formatieren wird die Karte für optimale Leistung vorbereitet und Datenfehler werden vermieden. Formatieren Sie eine neue SD-Karte oder eine mit Fehlern immer über die Option 'SD-Karte formatieren' im Menü.

Was ist Loop-Aufnahme und wie funktioniert sie?

Die Loop-Aufnahme teilt Videos in Segmente einer eingestellten Dauer. Wenn die Karte voll ist, werden die ältesten ungeschützten Dateien überschrieben. Dies gewährleistet eine kontinuierliche Aufnahme ohne manuelles Eingreifen.

Wie schützt der G-Sensor meine Videos?

Der G-Sensor erkennt plötzliche Stöße oder Kollisionen und sperrt die aktuelle Aufnahmedatei automatisch, sodass sie während der Loop-Aufnahme nicht gelöscht oder überschrieben werden kann.

Was ist die Parküberwachungsfunktion?

Wenn der DVR ausgeschaltet ist, nutzt die Parküberwachung die Vibrationserkennung. Bei Vibration schaltet sich das Gerät ein, zeichnet ein geschütztes Video auf und schaltet sich nach einer Minute wieder aus, wenn keine weitere Aktivität erfolgt.

Kann ich eine Rückfahrkamera mit diesem DVR verwenden?

Ja, der MR155 NV unterstützt eine Rückfahrkamera (separat erhältlich). Wenn sie angeschlossen ist und der Rückwärtsgang eingelegt wird, zeigt das Gerät die Rückansicht mit Parklinien an. Sie können auch zwischen Front- und Rückansicht wechseln.

Wie lange hält der Akku?

Der eingebaute 180-mAh-Akku ist nur für kurzzeitige Notfallaufnahmen (z. B. Parkmodus) und ordnungsgemäßes Herunterfahren ausgelegt. Für den vollständigen Betrieb ist eine dauerhafte Stromversorgung über das Autoladegerät erforderlich.

Wie schütze ich eine Aufnahme vor dem Löschen?

Drücken Sie während der Aufnahme die Menütaste, um die aktuelle Datei zu sperren. Ein Schlüsselsymbol erscheint. Gesperrte Dateien sind vor Löschung oder Überschreibung geschützt.

Was soll ich tun, wenn das Gerät einfriert?

Drücken Sie die Reset-Taste (mit einem Stift), um den DVR neu zu starten. Wenn das Problem weiterhin besteht, versuchen Sie, die SD-Karte zu formatieren oder wenden Sie sich an den Support.

Ist die Navitel MR155 NV in mehreren Sprachen verfügbar?

Ja, sie unterstützt 17 Sprachen, darunter Englisch, Französisch, Deutsch, Spanisch, Russisch, Chinesisch und mehr. Sie können die Sprache im Einstellungsmenü ändern.

BEDIENUNGSANLEITUNG MR155 NV Navitel

Sehr geehrter Kunde!

Wir danken Ihnen für den Kauf dieses Produkts von der Gesellschaft NAVITEL®.

Das NAVITEL MR155 NV ist ein multifunktionaler DVR mit hoher Auflösung und vielen Funktionen und Eigenschaften, die in diesem Benutzerhandbuch beschrieben sind. Lesen Sie sich dieses Handbuch vor der Verwendung des Geräts aufmerksam durch und heben Sie es für eine zukünftige Verwendung auf.

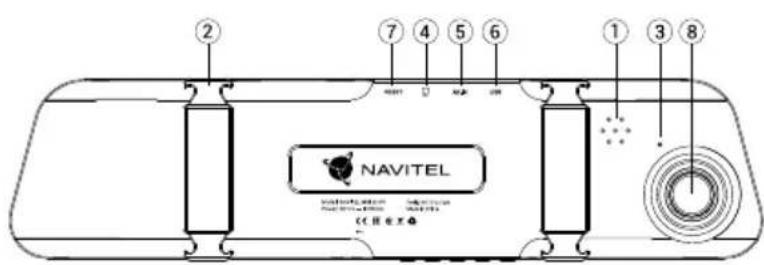

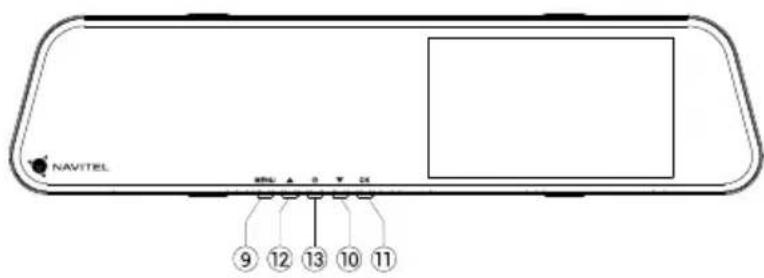

Anordnung des Geräts

1. Lautsprecher 7. Reset (Zurückset-
2. Klemmen zen)
3. Mikrofon 8. Kamera
4. microSD slot 9. Menü
5. Rückfahrkamera- 10. Down (Abwärts)
   Anschluss 11. OK
6. Mini-USB-Schnitt- 12. Up (Aufwärts)
   stelle 13. Stromversorgung

Tasten

Taste Funktionen
OK	Drücken Sie imVideoaufnahmemodus, um die Aufnahme zu starten; Erneut drücken, um zu stoppen.Drücken Sie imBildaufnahmemodus, um ein Aufnahme zu machen.Drücken Sie imWiedergabemodus, um eine Datei auszuwählen oder ein Video anzuhalten oder fortzusetzen.Halten Sie die Taste drei Sekunden gedrückt, um zwischen der ausgewählten Datei und der vorderen und der hinteren Kamera zu wechseln. *Drücken Sie im Menü, um einen Menüpunkt auszuwählen.
Menü	Drücken Sie, um auf das Einstellungsmenü zuzugreifen. Drücken Sie erneut, um auf das Setup-Menü zuzugreifen.Halten Sie diese Taste 3 Sekunden lang gedrückt, um zwischen dem Videoaufnahme-, Aufnahme- und Wieder-gabemodus zu wechseln. Drücken Sie diese Taste, um ein ausgewähltes Menü zu verlassen.Drücken Sie imVideoaufnahmemodus, um eine Datei zu sperren (geschützte Datei kann nicht gelöscht oder überschrieben werden).
Stromversorgung	Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten. Drücken Sie kurz, um den Bildschirm ein- oder auszuschalten.
Up/Down	Drücken Sie im Menü, um den nächsten / vorherigen Menüpunkt oder die Datei zu markieren.ImVideoaufnahmemodusdrücken Sie die Down-Taste , um das Mikrofon ein- oder auszuschalten.Drücken Sie imVideoaufnahmemodusdie Up-Taste, um den Bildschirm mit der Ansicht von der Rück-fahrkamera ein- oder auszublenden. *
Reset Wenn	das Gerät nicht reagiert, drücken um zurückzusetzen.

Hinweis: Die eingebaute Batterie ist nur zur Aufzeichnung eines Notfalls im Parkmodus und zur ordnungsgemäßen Ausschaltung des Geräts bei abgeschalteter Stromversorgung vorgesehen. Für vollständiges Funktionieren des Geräts in allen Betriebsmodi ist eine permanente Stromversorgung erforderlich.

NAVITEL s.r.o. erklärt hiermit, dass NAVITEL MR155 NV mit der Richtlinie EMC 2014/30/EU kompatibel sind.

Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar:

www.navitel.cz/de/declaration_of_conformity/mr155nv

* Mit angeschlossener Rückfahrkamera

Spezifikation

Prozessor JL5401
Display 4,5" TFT
Kamera C2399 (night vision)
Aufzeichnungsformat MOV
Video Auflösung	1080 FHD 1920x1080P/30 fps
Bildformat JPG
Bildauflösung 2MP
Speicherkarte microSD card
Kapazität der microSD-Karte 64 GB max
USB mini-USB 2.0

Stromversorgung DC 5 V	1.0 A
Frequenz 50 Hz/60 Hz
Batterie	180 mAh 3.7 VLadebatterie
Betriebsstrom 700 mA
Mikrofon/Lautsprecher	Unterstützt
Rückfahrkamera Unterstützt
Sprache	Chinesisch vereinfacht, Chinesisch trad., Tschechisch, Englisch, Französisch, Deutsch, Ungarisch, Italienisch, Japanisch, Koreanisch, Polnisch, Rumänisch, Russisch, Slowakisch, Spanisch, Ukrainisch

Bemerkung: in Folge von Aktualisierungen kann sich diese Spezifikation ändern.

Funktionen des Geräts

SD-Karte formatieren

Eeine microSD-Karte in einem DVR zu formatieren ist für die korrrekte Arbeit des Gerätes erforderlich. Befor Sie eine mictoSD-Karte verwenden oder bei Datenfehlern, formatieren Sie die microSD-Karte. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

Video Schließen Sie das Gerät an eine externe Stromversorgung an und die Aufnahme wird automatisch gestartet. Drücken Sie die OK-Taste, um die Aufnahme zu beenden. Drücken Sie erneut OK, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.

Foto Drücken und Halten Sie 3 Sekunden im Videoaufnahmemodus die Menütaste, um in den Aufnahmemodus zu wechseln, und drücken Sie die OK-Taste, um eine Aufnahme (Foto) zu machen (es wird automatisch gespeichert).

Wiedergabe (Playback) Im Aufnahmemodus halten Sie die Taste „Menü“ 3 Sekunden gedrückt, um in den Wiedergabemodus zu gelangen. Wählen Sie die Datei mit den Tasten „Auf“ und „Ab“ und drücken Sie die Taste „OK“, um die Wiedergabe der Datei zu starten / anzuhalten. Sie können zwischen Dateien von der vorderen und der hinteren Kamera wechseln, indem Sie die Taste „OK“ 3 Sekunden gedrückt halten. Die Buchstabe im Dateinamen bezeichnet die betreffende Kamera: F – vordere, R – hintere.

Sperrdatei Drücken Sie im Videoaufnahmemodus auf Menü, um die aktuelle Aufnahme zu schützen. Ein Schlüssel symbol erscheint unten auf dem Bildschirm. Geschützte Dateien können nicht gelöscht oder überschrie ben werden.

Aufnahmemenü Drücken Sie die Up-/Down-Tasten, um die Größe der Bilder und Belichtung auszuwählen.

Tonaufnahme Wählen Sie diese Option, um Videos mit oder ohne Ton aufzunehmen.

Loop-Aufnahme Mit dieser Funktion können Sie ein Video als eine Reihe von Dateien speichern, die im Menü für die Dauer angegeben sind (duration menu). Wenn die Speicherkarte voll ist, werden alle ungeschützten Dateien in der Reihen folge überschrieben, in welcher sie erstellt wurden.

G-sensor Wenn diese Funktion eingeschaltet ist und das Fahrzeug von etwas getroffen wird, sperrt DVR automatisch das aktuelle Video.

NAVITEL

NAVITEL MR155 NV

Parkmonitor Wird im Ausschaltzustand eine Vibration erkannt, so schaltet sich das Gerät automatisch ein und startet die Aufnahme. Die Datei wird geschützt (gesperrt). Wenn über eine Minute lang nichts passiert, wird das Gerät abgeschaltet.

Stempel Diese Funktion fügt dem Datensatz den Datumsstempel oder das Logo des Gerätes hinzu. Klicken Sie auf OK, um den Stempeltyp auszuwählen oder die Funktion auszuschalten.

Bildschirmschoner Das Gerät kann den Bildschirm automatisch ausschalten, um den Stromverbrauch zu reduzieren. Das Zeitintervall kann im Bildschirmschoner-Menü eingestellt werden.

Rückfahrkamera* Wenn der roten Leitung die Spannung von +12 V zugeführt wird, wird der Modus der Rückfahrkamera aktiviert. In diesem Modus zeigt das DVR-Gerät nur die Ansicht von der hinteren Kamera, ergänzt durch die Parklinien.

USB-Anschluss ** Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden zwei Verbindungsoptionen angezeigt:

1) Mass Storage: Dateien abspielen, kopieren und löschen.
2) Record: Standardmodus.

* Mit angeschlossener Rückfahrkamera

** Diese Funktion ist nur in der Firmware-Version 2020.6.1 und höher verfügbar.

DVR-Installation und Start

DVR-Installation

1. Stecken Sie die SD-Karte in den DVR ein. Verwenden Sie eine High-Speed-microSD-Karte (Klasse 10 oder höher); Die Kapazität sollte innerhalb 8-64 GB liegen.

• Um Fehlfunktionen des digitalen DVR und / oder der SD-Karte zu vermeiden, müßen Sie die SD-Karte während des DVR-Betriebs weder einlegen noch entnehmen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie diese im DVR, um Datenfehler zu vermeiden. Um eine SD-Karte zu formatieren, wählen Sie im Menümodus SD-Karte formatieren und bestätigen Sie es.

• Installieren Sie den DVR Ihrem Autospiegel mithilfe der Klemmen. Um Schäden zu vermeiden, verwenden Sie keine übermäßige Kraft.

• Schließen Sie das Autoladegerät an die Zigarettenanzünderbuchse an. Schließen Sie die Mini-USB-Schnittstelle an das Autoladegerät mit dem Verlängerungskabel an.
• Stellen Sie die Kameraposition ein.

Start

1. Schalten Sie das Gerät ein; Überprüfen Sie, ob das Gerät korrekt installiert ist.
2. Wenn das Gerät korrekt installiert ist, startet das Gerät beim Motorstart gleichzeitig und startet automatisch die Aufnahme.
3. Wenn der Rückwärtsgang eingeschaltet und richtig angeschlossen ist, wird das Bild von der Rückfahrkamera angezeigt, gleichzeitig wird die Aufnahme von der Frontkamera des DVR gestoppt und die Aufnahme von der Rückfahrkamera gestartet (Mit angeschlossener Rückfahrkamera).

Hinweise

1. Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden am Gerät verursachen.
2. Verwenden Sie das Gerät nicht in einer feuchten oder heißen Umgebung.
3. Halten Sie das Objektiv sauber.
4. Führen Sie ohne ordentliche Berechtigung keine Demontage des Geräts durch.
5. Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche Zwecke verwendet werden.
6. Zulässige Umgebungstemperatur im Betriebsmodus: 0°C bis +35°C. Lagerungstemperatur: +5°C bis +45°C. Relative Luftfeuchtigkeit: 5% bis 90% ohne Kondensation (25°C).

NAVITEL

NAVITEL MR155 NV
