MR155 NV - Autokamera Navitel - Bezplatný návod na obsluhu

Typ produktu	Digitálny videorekordér (DVR) pre vozidlá
Procesor	JL5401
Displej	4,5-palcový TFT LCD
Kamera	C2399 s nočným videním
Rozlíšenie videa	1080p Full HD (1920x1080) pri 30 snímkach/s
Rozlíšenie obrazu	2 MP
Formát záznamu	MOV
Formát obrázka	JPG
Úložisko	microSD karta do 64 GB (trieda 10 alebo vyššia)
Napájanie	DC 5V 1,0A cez autonabíjačku
Batéria	180 mAh 3,7V nabíjateľná (len pre núdzové/parkovacie použitie)
Prevádzkový prúd	700 mA
Mikrofón / Reproduktor	Vstavané
Podpora zadnej kamery	Áno (súčasťou alebo voliteľne, s parkovacími čiarami)
Pripojenie	Mini USB 2.0
Kruhové nahrávanie	Áno, voliteľná dĺžka
G-senzor	Áno, automaticky uzamkne súbory pri náraze
Parkovací monitor	Áno, automaticky sa aktivuje pri vibráciách
Ochrana súborov	Manuálne uzamknutie tlačidlom Menu
Šetrič obrazovky	Nastaviteľný časovač automatického vypnutia
Jazyky	17 jazykov vrátane angličtiny
Prevádzková teplota	0 až +35°C (prevádzka), +5 až +45°C (skladovanie)

Často kladené otázky - MR155 NV Navitel

Ako nainštalovať kameru Navitel MR155 NV?

Umiestnite zariadenie na spätné zrkadlo auta pomocou svoriek. Vložte microSD kartu (trieda 10 alebo vyššia, 8-64 GB) a naformátujte ju v DVR. Pripojte autonabíjačku do zapaľovača a mini-USB portu. Upravte polohu kamery. Zariadenie sa spustí automaticky po naštartovaní motora.

Prečo musím naformátovať SD kartu v DVR?

Formátovanie pripraví kartu na optimálny výkon a zabráni chybám údajov. Vždy naformátujte novú SD kartu alebo takú, ktorá má chyby, pomocou možnosti 'Formátovať SD kartu' v menu.

Čo je kruhové nahrávanie a ako funguje?

Kruhové nahrávanie rozdeľuje video na segmenty s nastavenou dĺžkou. Keď je karta plná, najstaršie nechránené súbory sa prepíšu. To zaisťuje nepretržité nahrávanie bez manuálneho zásahu.

Ako G-senzor chráni moje videá?

G-senzor detekuje náhle nárazy alebo zrážky a automaticky uzamkne aktuálny nahrávaný súbor, aby ho nebolo možné vymazať ani prepísať počas kruhového nahrávania.

Čo je funkcia parkovacieho monitora?

Keď je DVR vypnutý, parkovací monitor používa detekciu vibrácií. Ak zaznamená vibrácie, zariadenie sa zapne, zaznamená chránené video a potom sa po jednej minúte vypne, ak nie je ďalšia aktivita.

Môžem použiť zadnú kameru s týmto DVR?

Áno, MR155 NV podporuje zadnú kameru (predáva sa samostatne). Po pripojení a zaradení spätného chodu zobrazí pohľad zozadu s parkovacími čiarami. Môžete tiež prepínať medzi pohľadom vpredu a vzadu.

Ako dlho vydrží batéria?

Vstavaná 180 mAh batéria je navrhnutá len na krátkodobé núdzové nahrávanie (napr. parkovací režim) a správne vypnutie. Pre plnú prevádzku je potrebné stále napájanie z autonabíjačky.

Ako ochrániť nahrávku pred vymazaním?

Počas nahrávania stlačte tlačidlo Menu na uzamknutie aktuálneho súboru. Zobrazí sa ikona kľúča. Uzamknuté súbory sú chránené pred vymazaním alebo prepísaním.

Čo mám robiť, ak zariadenie zamrzne?

Stlačte tlačidlo Reset (pomocou špendlíka) na reštart DVR. Ak problém pretrváva, skúste naformátovať SD kartu alebo kontaktovať podporu.

Je Navitel MR155 NV k dispozícii vo viacerých jazykoch?

Áno, podporuje 17 jazykov vrátane angličtiny, francúzštiny, nemčiny, španielčiny, ruštiny, čínštiny a ďalších. Jazyk môžete zmeniť v ponuke nastavení.

NÁVOD NA OBSLUHU MR155 NV Navitel

NAVITEL MR155 NV DVR je multifunkčný digitálny video rekordér s mnohými funkciami a vlastnosťami, ktoré sú popísané v tejto užívatelskej príručke. Pred použitím zariadenia si prosím starostlivo prečítajtetúto príručku a uchovajte ju na neskoršie použitie.

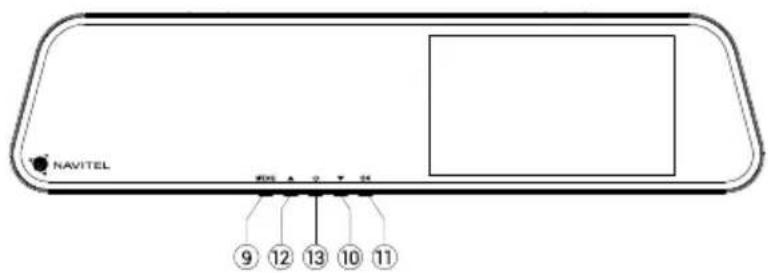

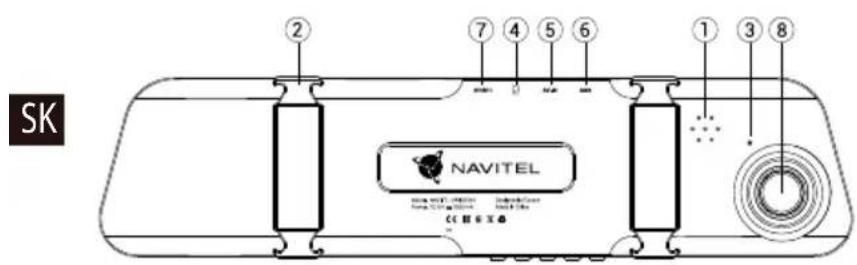

Vonkajší vzhľad

Tlačidko	Funkcie
OK	V režimeVideo stlačte pre začiatok nahrávania video; stlačte znova pre zastavenie nahrávania video.V režimeSnímok stlačte pre vytvorenie snímku.V režimeGalériastlačte pre výber súboru alebo pre pozastavenie a znovu spustenie video. Držte tlačidlo na 3 sekundy pre výber medzi súbormi z prednej/zadnej kamery.*V hlavnom menu stlačte pre výber položky alebo súboru.
Menu	Stlačte pre vstup do menu s nastavením jednotlivých režimov. Stlačte znovu pre vstup do menu s nastavením zariadenia.Stlačte a po dobu 3 sekúnd podržte pre prepnutie medzi režimamiVideo, Snímoka Galéria.Stlačte pre opustenie akéhokolvek menu.V režimeVideo stlačte tlačidko Nadol pre uzamknutie aktuálneho súboru (zamknuté súbory nemôžu byť zmazané ani prepísané).
Zapnutie/vypnutie	Stlačte a po dobu 3 sekúnd podržte pre zapnutie alebo vypnutie zariadenia.Krátko stlačte pre zapnutie / vypnutie obrazovky.
Nahor/Nadol	V hlavnom menu stlačte pre označenie nasledujúcej/predchádzajúcej položky alebo súboru.V režimeVideo stlačte tlačidlo Nadol pre zapnutie / vypnutie mikrofónu (nahrávanie zvuku).V režimeVideo stlačte tlačidlo Nahor pre zobrazenie / skrytie obrazovky zadnej kamery.*
Reset Pokial'zariadenie neodpovedá, stlačte tlačidko reset pre resetovanie zariadenia.

Poznámka: Vstavaná batéria je určená iba pre núdzové záznamy v režime parkovania a pre správne vypnutie zariadenia po odpojení napájania. Pre plnú prevádzku v akomkolvek režime je nutné konštantné pripojenie k napájaniu.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL MR155 NV je kompatibilné so smernicou EMC 2014/30/EÚ. Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej internetovej adrese:

www.navitel.cz/sk/declaration_of_conformity/mr155nv

* S pripojenou zadnou kamerou

Špecifikácia

Čip JL5401
Displej 4,5” TFT
Kamera C2399 (night vision)
Formát záznamu video MOV
Rozlíšenie video	1080 FHD 1920x1080P/30 fps
Formát snímku JPG
Rozlíšenie snímku 2MP
Úložisko microSD karta
Kapacita microSD karty max. 64 GB
USB mini-USB 2.0

Poznámka: špecifikácia sa môže zmenit' v prípade novších verzií zariadení.

Funkcie zariadenia

Formátovanie SD karty Formátovanie karty microSD v autokamere je potrebné pre správnu funkciu zariadenia. Pred použitím karty microSD alebo v prípade chyby dát sformátujte kartu microSD. Pre formátovanie vyberte v Menu možnosť Formátovať SD kartu a potvrďte ju.

Snímok Pokial' je zariadenie v režime Video, stlačte po dobu 3 sekúnd podržte tlačídlo Menu pre prechod do režimu Snímok, stlačením tlačidla OK vytvoríte snímok, ktorý sa automaticky uloží.

Galéria V režime Snímok stlačte a podržte tlačidlo Menu na 3 sekundy pre vstup do Galérie. Súbor vyberte pomocou tlačidiel Nahor a Nadol, potom stlačte tlačidlo OK pre prehranie/zastavenie súboru. Prepínať medzi súbormi predná/zadná kamera je možné podržaním tlačidla OK na 3 sekundy. Písmeno v názve súboru indikuje kameru: F - predné, R - zadné..

Ochrana súboru V režime Video stlačte tlačidlo Menu na uzamknutie aktuálneho súboru. Zamknuté súbory nemôžu byt zmazané ani prepísané.

Menu Snímok Stlačte tlačidlo Nahor/Nadol pre výber veľkosti snímky a expozíciu.

Audio záznam Nahrávanie video so zvukom alebo bez zvuku.

Záznam do slučky Táto funkcia umožňuje uložiť video ako sadu súborov v takej dĺžke, akú ste si určili v menu možností. Ak je na pamäťovej karte nedostatek miesta, nechránené súbory budú prepísané v poradí, v akom boli vytvorené.

G-senzor Pri náraze vozidla zariadenie automaticky uzamkne a uloží aktuálne video.

Parkovací režim V prípade, že je zariadenie v pohotovostnom režime a zaregistruje vibrácie, automaticky začne nahrávať videozáznam. Pokial' sa nič nestane dlhšie ako minútu, zariadenie sa opät prepne do pohotovostného

režimu.

Vodoznak Táto funkcia pridá vodoznak dáta alebo loga zariadení do záznamu. Kliknutím na tlačidlo OK vyberiete typ vodoznaku alebo túto funkciu úplne vypnete.

Šetrič obrazovky Zariadenie automaticky vypne displej kvôli zníženiu spotreby energie; časový interval je možné nastaviť v menu šetrič obrazovky.

Režim zadnej kamery * Pri napájaní +12V do červeného kábla je aktivovaný režim zadnej kamery. Záznamová kamera zobrazí len pohlad zadnej kamery s navádzacími líniami pre parkovanie.

Pripojenie USB ** Pri pripájaní zariadenia k počítaču pomocou kábla USB sa zobrazia dve možnosti pripojenia:

1) Mass Storage: prehrávanie, kopírovanie a mazanie súborov.
2) Record: štandardný režim.

* S pripojenou zadnou kamerou
** Táto funkcia je k dispozícii iba vo verzii firmvéru 2020.6.1 a vyššej.

DVR inštalácia a spustenie

Inštalácia DVR

1. Vložte microSD kartu do zariadenia. Použijte vysokorýchlostnú kartu (trieda 10 alebo vyššia); kapacita by mala byť v rozmedzí 8-64 GB.

• Nemanipulujte s SD kartou počas používania kamery.

• Aby ste predišli chybám v dátových úlohách, prosím naformátujte kartu microSD priamo v kamere. Pre formátovanie SD karty vyberte v Menu možnosť "Formátovať SD kartu" a potvrdíte.

• Vyjmite klasické spätné zrkadlo nainštalujte DVR spätné zrkadlo. Nepoužívajte nadmernú silu na odstránenie existujúceho spätného zrkadla.

• Pripojte autonabíjačku do zásuvky zapalovača. Pripojte mini-USB koniec autonabíječky k zariadeniu.
• Nastavte pozíciu kamery.

Spustenie

1. Zapnite napájanie; skontrolujte, či je zariadenie správne nainštalované.
2. Pokial' je zariadenie nainštalované správne, rozsvieti sa červená kontrolka. Po naštartovaní motora sa zariadenie spustí a automaticky začne nahrávať (blikajúca modrá kontrolka).
3. Pokial'je zapnutá a správne pripojená aj zadnákamera, tak je pri cúvani zobrazený záznam zadnej kamery, který je nahrávaný. Potom sa nahrávanie opát prepne na prednú kameru (S pripojenou zadnou kamerou).

Bezpečnostné opatrenia

1. Používajte originálny adaptér určený k tomuto zariadeniu. Použitie iného adaptéra môže mať negatívny vplyv na batériu zariadenia.
2. Nepoužívajte zariadenie vo vlhkom alebo teplom prostredí.
3. Udržujte objektív v čistote.
4. Nerozoberajte zariadenie a neuskutočnujte opravy sami.
5. Dôsledne dodržujte vnútroštátne právne predpisy. Zariadenie nesmie byt použité pre nezákonné účely.
6. Prípustná teplota okolitého prostredia v prevádzkovom režime: 0 až +35 °C. Skladovacia teplota: +5 až +45 °C. Relatívna vlhkost: 5% až 90% bez kondenzácie (25 °C).
