MR155 NV - Automobilio kamera Navitel - Nemokama naudojimo instrukcija

Gaminio tipas	Skaitmeninis vaizdo įrašytuvas (DVR) transporto priemonėms
Procesorius	JL5401
Ekranas	4,5 colio TFT LCD
Kamera	C2399 su naktiniu matymu
Vaizdo raiška	1080p Full HD (1920x1080) 30 kadrų per sekundę
Paveikslėlio raiška	2 MP
Įrašymo formatas	MOV
Paveikslėlio formatas	JPG
Laikmena	microSD kortelė iki 64 GB (10 klasė ar aukštesnė)
Maitinimas	DC 5V 1.0A per automobilinį įkroviklį
Baterija	180 mAh 3,7V įkraunama (tik avariniam/parkavimo režimui)
Darbinė srovė	700 mA
Mikrofonas / Garsiakalbis	Integruotas
Galinės kameros palaikymas	Taip (įtraukta arba pasirenkama, su parkavimo linijomis)
Pajungimas	Mini USB 2.0
Ciklinis įrašymas	Taip, pasirenkama trukmė
G-jutiklis	Taip, automatiškai užrakina failus po smūgio
Parkavimo monitorius	Taip, aktyvuojamas vibracijos
Failų apsauga	Rankinis užrakinimas per meniu mygtuką
Ekrano užsklanda	Konfigūruojamas automatinio išsijungimo laikmatis
Kalbos	17 kalbų, įskaitant anglų
Darbinė temperatūra	0 iki +35°C (veikimo), +5 iki +45°C (saugojimo)

Dažnai užduodami klausimai - MR155 NV Navitel

Kaip įdiegti Navitel MR155 NV vaizdo registratorių?

Pritvirtinkite įrenginį prie automobilio veidrodėlio naudodami spaustukus. Įdėkite microSD kortelę (10 klasė ar aukštesnė, 8-64 GB) ir formatuokite ją DVR. Prijunkite automobilinį įkroviklį prie cigarečių degiklio ir mini-USB prievado. Sureguliuokite kameros padėtį. Įrenginys pradės veikti automatiškai, kai užvesite variklį.

Kodėl reikia formatuoti SD kortelę DVR?

Formatuojant paruošiama kortelė optimaliam veikimui ir išvengiama duomenų klaidų. Visada formatuokite naują SD kortelę arba tą, kurioje yra klaidų, naudodami meniu parinktį 'Formatuoti SD kortelę'.

Kas yra ciklinis įrašymas ir kaip jis veikia?

Ciklinis įrašymas padalija vaizdo įrašą į nustatytos trukmės segmentus. Kai kortelė pilna, seniausi neapsaugoti failai perrašomi. Tai užtikrina nuolatinį įrašymą be rankinio įsikišimo.

Kaip G-jutiklis apsaugo mano vaizdo įrašus?

G-jutiklis aptinka staigius smūgius ar susidūrimus ir automatiškai užrakina dabartinį įrašymo failą, kad jis nebūtų ištrintas ar perrašytas ciklinio įrašymo metu.

Kas yra parkavimo monitoriaus funkcija?

Kai DVR yra išjungtas, parkavimo monitorius naudoja vibracijos detektorių. Jei pajunta vibraciją, įrenginys įsijungia, įrašo apsaugotą vaizdo įrašą ir po minutės išsijungia, jei nebevyksta jokia veikla.

Ar galiu naudoti galinę kamerą su šiuo DVR?

Taip, MR155 NV palaiko galinę kamerą (parduodama atskirai). Kai prijungta ir įjungta atbulinė pavara, rodomas vaizdas iš galo su parkavimo linijomis. Taip pat galite perjungti tarp priekinio ir galinio vaizdų.

Kiek laiko veikia baterija?

Integruota 180 mAh baterija skirta tik trumpalaikiam avariniam įrašymui (pvz., parkavimo režimui) ir tinkamam išsijungimui. Nuolatiniam veikimui reikalingas pastovus maitinimas iš automobilinio įkroviklio.

Kaip apsaugoti įrašą nuo ištrynimo?

Įrašymo metu paspauskite meniu mygtuką, kad užrakintumėte dabartinį failą. Pasirodys rakto piktograma. Užrakinti failai yra apsaugoti nuo ištrynimo ar perrašymo.

Ką daryti, jei įrenginys užšąla?

Paspauskite Reset mygtuką (naudodami smeigtuką), kad perkrautumėte DVR. Jei problema išlieka, pabandykite formatuoti SD kortelę arba kreipkitės į palaikymo tarnybą.

Ar Navitel MR155 NV yra daugiakalbis?

Taip, jis palaiko 17 kalbų, įskaitant anglų, prancūzų, vokiečių, ispanų, rusų, kinų ir kt. Kalbą galite pakeisti nustatymų meniu.

NAUDOJIMO INSTRUKCIJA MR155 NV Navitel

Dėkojame, kad įsigijote NAVITEL® įrenginį.

NAVITEL MR155 NV yra daugiafunkcis didelės raiškos DVR jrenginys su daugybe funkciju ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami jrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje..

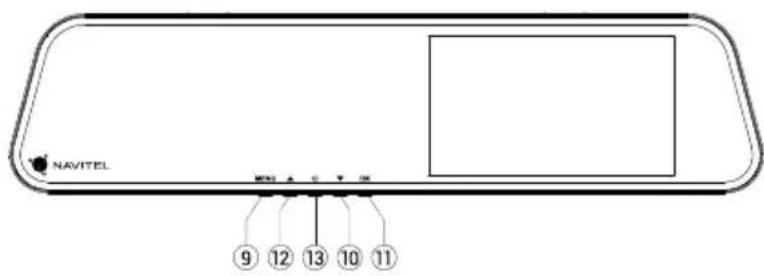

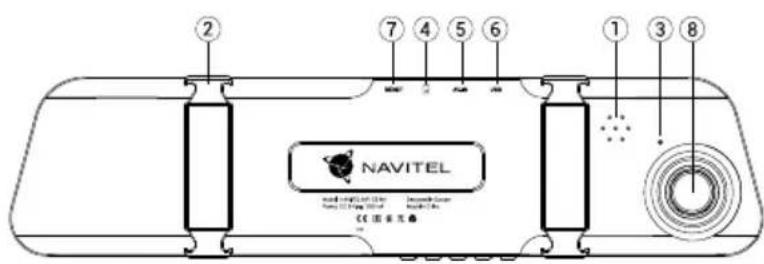

lrenginio išdėstymas

1. Garsiakalbis
2. Spaustukai
3. Mikrofonas
4. microSD lizdas
5. Galinio vaizdo
   kameros prievadas
6. Mini-USB jungtis

7. Atkūrimas

8. Kamera

9. Meniu
10. Žemyn
11. OK (Gerai)
12. Aukštyn
13. Jjungimo /
    išjungimo mygtukas

Mygtukai

Mygtukas	Funkcijos
OK (Gerai)	Paspauskite ši mygtuką vaizdo įrašymo režimu, kad paleistumėte įrašymą; norėdami sustabdyti, spustelėkite jį dar kartą.Paspauskite ši mygtuką fotografavimo režimu, kad galėtumėte fotografuoti.Paspauskite ši mygtuką atkūrimo režimu, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą. Laikyti 3 sekundes persijungimui tarp failų iš priekinio/galinio vaizdo kameros. *Paspauskite meniu mygtuką, kad pasirinktumėte meniu punktą.
Menu (Meniu)	Paspauskite, kad jjungtumėte nustatymų meniu. Dar kartą paspauskite mygtuką, kad jjungtumėte sąrankos meniu. Paspauskite mygtuką ir palaikykite 3 sekundes, norėdami perjungti vaizdo įrašų įrašymo, fotografavimo ar atkūrimo režimus. Paspauskite, kad išeitumėte iš pasirinkto meniu.Vaizdo įrašymo režimu paspauskite mygtuką, kad užrakintumėte failą (apsaugotų failų negalima pašalinti ar perrašyti).
Power (jjungimo/ išjungimo mygtukas)	Palaikykite nuspaudę mygtuką 3 sekundes, kad jjungtumėte arba išjungtumėte įrenginį. Spustelėkite trumpai, kad jjungtumėte / išjungtumėte ekraną.
Up/Down (aukštyn / žemyn)	Paspauskite Meniu mygtuką, kad pažymėtumėte kitą / ankstesnį meniu punktą ar failą.Vaizdo įrašymo režimu paspauskite Žemyn mygtuką, kad jjungtumėte / išjungtumėte mikrofoną.Vaizdo įrašymo režimu paspauskite Aukštyn, kad galėtumėte rodyti / paslėpti ekraną su galinio vaizdo kameros rodomu vaizdu. *
Atkūrimas Jei įrenginys nereaguoja, paspauskite mygtuką, kad iš naujo paleistumėte įrenginį.

Pastaba: Irengtas akumuliatorius skirtas tik avariniam jvykiui parkavimosi režimu ir teisingam jrenginio išjungimui, atjungiant maitinimą. Visaverčiam jrenginio darbui bet kokuu režimu jrenginiui reikia nuolatinio maitinimo šaltinio.
NAVITEL s.r.o. pareiškia, kad NAVITEL MR155 NV yra suderinamas su Direktyva EMC 2014/30/EU.
Visas atitikties deklaracijos tekstas pateikiamas šiuo interneto adresu: www.navitel.cz/lt/declaration_of_conformity/mr155nv

Specifikacijos

Procesorius JL5401
Ekranas 4,5" TFT
Kamera C2399 (night vision)
Įrašymo formatas MOV
Vaizdo raiška	1080 FHD 1920x1080P/30 fps
Vaizdo formatas JPG
Vaizdo raiška 2MP
Saugojimas microSD card
microSD kortelės talpa 64 GB maks.
USB mini-USB 2.0

Galia DC 5 V 1.0 A
Dažnis 50 Hz/60 Hz
Baterija	180 mAh 3.7Vjkraunama baterija
Darbinė srovė 700 mA
Mikrofonas/garsiakalbis palaikoma
Galinė kamera	palaikoma
Kalba	Supaprastinta kinų kalba,kinų tradicinė, čekų, anglų,prancūzų, vokiečių, vengrų,italų, japonų, korėjiečių,lenkų, rumunų, rusų, slovakų,ispanų, ukrainiečių

Pastaba: specifikacijos gali keistis atlikus atnaujinimus.

lrenginio funkcijos

SD kortelės MicroSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

Vaizdo įrašas Įrenginį prijungus prie išorinio maitinimo šaltinio, automatiškai įsijungia įrašymas. Norėdami sustabdyti įrašymą, paspauskite mygtuką OK (gerai). Dar kartą paspauskite OK (gerai), kad įrašytumėte kitą vaizdo įrašą. Visi vaizdo įrašai išsaugomi automatiškai.

Fotografavimas Vaizdo irašymo režimu paspauskite ir palaikykite 3 sekundes Menu (meniu) mygtuką, kad jjungtumėte fotografavimo režimą ir OK (gerai) mygtuką, norėdami fotografuoti (išsaugoma automatiškai).

Atkūrimas Filmavimo režimu spausti ir laikyti „Meniu” mygtuką 3 sekundes, norint jeiti į Atkūrimo režimą. Pasirinkti failą mygtukų „Į viršų“ ir „Į apačią“ pagalba ir spausti „OK“, norint atkurti/sustabdyti failą. Galima persijungti failus iš priekinio/galinio vaizdo kamerų, laikant 3 sekundes mygtuką. Failo pavadinime esanti raide nurodo į kamerą: F – priekinio vaizdo, R – galinio vaizdo kamera.

Failo užrakinimas Vaizdo įrašymo režimu paspauskite meniu mygtuką, kad apsaugotumėte dabartinį įrašą. Ekrano apačioje atsiras rakto simbolis. Apsaugotų failų negalima pašalinti arba perrašyti.

Fotografavimo meniu Paspauskite „Up/Down“ (aukštyn / žemyn) mygtukus, kad pasirinktumėte nuotraukų dydį ir ekspozicija.

Garso įrašymas Pasirinkite šią parinktį, kad įrašytumėte vaizdo įrašą su arba be garso.

Ciklinis įrašymas Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokia tvarka, kokia jie buvo sukurti.

G jutiklis Jei ši funkcija jjungta transporto priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.

NAVITEL

NAVITEL MR155 NV

Parkavimo monitorius Aptikus vibravimą esant išjungtam įrenginiui, jis automatiškai įsijungs ir paleis įrašymą. Failas bus apsau gotas (užrakintas). Jei nieko nevyksta vieną minutę, įrenginys išsijungs.

Žyma Ši funkcija leidžia pridėti įrašo datos žymą ar įrenginio logotipą. Spustelėkite „OK” (gerai), kad pasirink tumėte žymos tipą arba išjungtumėte funkciją.

Ekrano užsklanda Irenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti ekrano užsklandos meniu.

Galinės kameros režimas * Kai +12 V tiekiami raudonu laidu, jjungiamas galinės kameros režimas. DVR pradeda rodyti tik vaizdą iš galinės kameros, prie jo pridedamas parkavimo linijas.

USB-jungtis ** Prijungus jrenginj prie kompiuterio USB kabeliu, pasirodys dvi ryšio parinktys:

1) Mass Storage: paleiskite, nukopijuokite ir ištrinkite failus.
2) Record: standartinis režimas.

* Su prijungta galine kamera
** Ši funkcija galima tik 2020.6.1 ir naujesnės versijos programinės įrangos versijose.

DVR montavimas ir paleidimas

DVR montavimas

1. Idėkite SD kortelę i DVR. Naudokite didelės spartos microSD (10 ar aukštesnės klasės) 8-64 GB galingumo kortelę.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

• Naudodami spaustukus, pritvirtinkite DVR ant automobilio veidrodėlio. Nenaudokite pernelyg didelės jėgos, kad išvengtumėte žalos.

• Automobilinį įkroviklį prijunkite prie cigarečių degiklio lizdo. Mini USB sąsają prijunkite prie automobilinio įkroviklio, naudodami įkroviklio ilginamajį laidą.
• Nustatykite kameros padėtį.

Paleidimas

1. Ijunkite maitinima; patikrinkite, ar jrenginys yra tinkamai sumontuotas.
2. Jei jrenginys yra tinkamai sumontuotas, jjungus variklj, jrenginys taip pat jsijungs ir automatiškai pradės įrašymą.
3. Ijungus atbulinės eigos pavarą, rodomas galinio vaizdo kameros vaizdas, tuo pačiu metu sustabdomas DVR priekinės kameros vaizdo įrašymas ir pradedamas galinio vaizdo kameros vaizdo įrašymas (Su prijungta galine kamera).

Atsargumo priemonės

1. Naudokite originalų įkroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją.
2. Nenaudokite jrenginio drėgnoje ar karštoje aplinkoje.
3. Stebėkite, kad objektyvas būtų švarus.
4. Irenginio neardykite ir neremontuokite patys.
5. Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais
6. Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgmė: nuo 5 % iki 90 % be kondensato (25 °C).

NAVITEL

NAVITEL MR155 NV
