PR700 GPS - Automobilio kamera Navitel - Nemokama naudojimo instrukcija

Produkto tipas	Automobilio kamera (DVR)
Prekės ženklas	Navitel
Modelis	PR700 GPS
Procesorius	MSTAR AIT8339
Ekranas	2,7" TN, 320×240
Kameros jutiklis	SONY 307 (naktinis matymas)
Vaizdo raiška	Full HD 1920×1080, 30 kadrų per sekundę
Vaizdo raiška (nuotraukoms)	2 MP
Žiūrėjimo kampas	170°
Objektyvas	6 sluoksnių stiklas
Atmintis	MicroSD kortelė (iki 64 GB, 10 klasės ar aukštesnė)
Baterija	500 mAh
Maitinimo įtampa	5 V, 1,5 A
Wi-Fi	Taip
GPS	Integruotas GPS mikroschemų rinkinys ir antena
Įrašymo funkcijos	Ciklinis įrašymas, G-sensorius, Stovėjimo monitorius, Failų užraktas, Garso įrašymas, Antspaudas, LCD išjungimas
Greičio rodymas	Skaitmeninis greitis per GPS
Įspėjimai apie kameras	GPS pagrįsti pranešimai apie greičio kameras ir įspėjimai
Ryšiai	mini-USB (GPS antena), micro-USB (duomenys/maitinimas)
Programėlių palaikymas	Navitel DVR Center (iOS/Android per Wi-Fi)
Kalbos	Čekų, anglų, prancūzų, vokiečių, vengrų, italų, lenkų, rumunų, rusų, slovakų, ispanų, ukrainiečių

Dažnai užduodami klausimai - PR700 GPS Navitel

Kaip įdiegti microSD kortelę?

Įstatykite didelės spartos microSD kortelę (10 klasės ar aukštesnę, 8–64 GB) į lizdą. Prieš pirmą naudojimą suformatuokite kortelę DVR meniu > Format SD-card, kad būtų išvengta duomenų klaidų. Neįstatykite ir neišimkite kortelės įrašymo metu.

Kaip prijungti DVR prie Wi-Fi ir naudoti programėlę?

Įjunkite Wi-Fi DVR meniu (Wi-Fi: Įjungtas). Savo mobiliajame telefone atsisiųskite Navitel DVR Center iš programėlių parduotuvės. Programėlėje pasirinkite savo DVR iš sąrašo (Wi-Fi pavadinimas rodomas DVR meniu > Wi-Fi Navitel) ir prisijunkite. Naudokite numatytąjį slaptažodį arba pakeiskite jį DVR meniu > Wi-Fi slaptažodis.

Kaip veikia stovėjimo monitorius?

Kai įrenginys išjungtas ir aptinkama vibracija (pvz., smūgis), jis automatiškai įsijungia ir pradeda įrašyti. Įrašytas failas yra užrakintas (apsaugotas). Norėdami įjungti, eikite į meniu nustatymus ir įjunkite Parking Monitor.

Ką daryti, jei nėra GPS signalo?

Silpną GPS signalą gali sukelti blogas oras ar kliūtys. Įsitikinkite, kad laikiklis su GPS antena tinkamai prijungtas prie mini-USB prievado (ne micro-USB). Važiuokite atviroje vietoje, kad pagerintumėte priėmimą. Įrenginys rodys '---', jei signalo nėra.

Kaip užrakinti įrašą, kad jis nebūtų ištrintas?

Įrašymo metu trumpai paspauskite maitinimo mygtuką, kad užrakintumėte dabartinį failą (pasirodo užrakto piktograma). Arba vaizdo režime pasirinkite failą, spauskite Menu > Protect > Lock Current arba Lock All. Užrakinti failai negali būti perrašyti ar ištrinti.

Ar galiu naudoti įrenginį greičio kamerų įspėjimams?

Taip, įjunkite Camera Info nustatymuose. DVR rodys greitį, atstumą iki kameros ir progreso juostą. Jis naudoja GPS duomenis, kad įspėtų apie žinomas kameras ir įspėjimus. Taip pat galite nustatyti viršytą greitį (-5 iki +25 km/h) garso pranešimams.

Kaip suformatuoti SD kortelę?

Eikite į Menu > Format SD-card ir patvirtinkite. Formatavimas rekomenduojamas prieš pirmą naudojimą arba kai atsiranda duomenų klaidų. Naudokite patį DVR, o ne kompiuterį, kad formatavimas būtų tinkamas.

Kokia baterijos veikimo trukmė ir kaip ji įkraunama?

Įmontuota 500 mAh baterija skirta avariniam stovėjimo režimui ir saugiam išjungimui, o ne nuolatiniam naudojimui. Visiškam veikimui prijunkite automobilinį įkroviklį prie cigarečių degiklio. Įkraunant raudonas indikatorius šviečia; jis blėsta, kai baterija pildosi, ir užgęsta, kai pilna.

Kaip atkurti įrenginį, jei jis užstringa?

Naudokite sąvaržėlę ar panašų daiktą, kad paspaustumėte Reset mygtuką ant įrenginio. Tai perkraus DVR neprarandant nustatymų. Jei problemos išlieka, įsitikinkite, kad SD kortelė suformatuota, o programinė įranga atnaujinta.

Ar galiu peržiūrėti ir dalytis vaizdo įrašais telefone?

Taip, per Navitel DVR Center programėlę. Prijunkite telefoną prie DVR Wi-Fi tinklo, tada galite peržiūrėti tiesioginį vaizdo įrašą, atkurti įrašus, išsaugoti, ištrinti ir dalytis vaizdo įrašais bei nuotraukomis. Programėlė taip pat leidžia atnaujinti programinę įrangą ir konfigūruoti nustatymus.

NAUDOJIMO INSTRUKCIJA PR700 GPS Navitel

NAVITEL PR700 GPS yra daugiafunkcis didelės raiškos DVR jrenginys su daugybe funkcijų ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami jrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

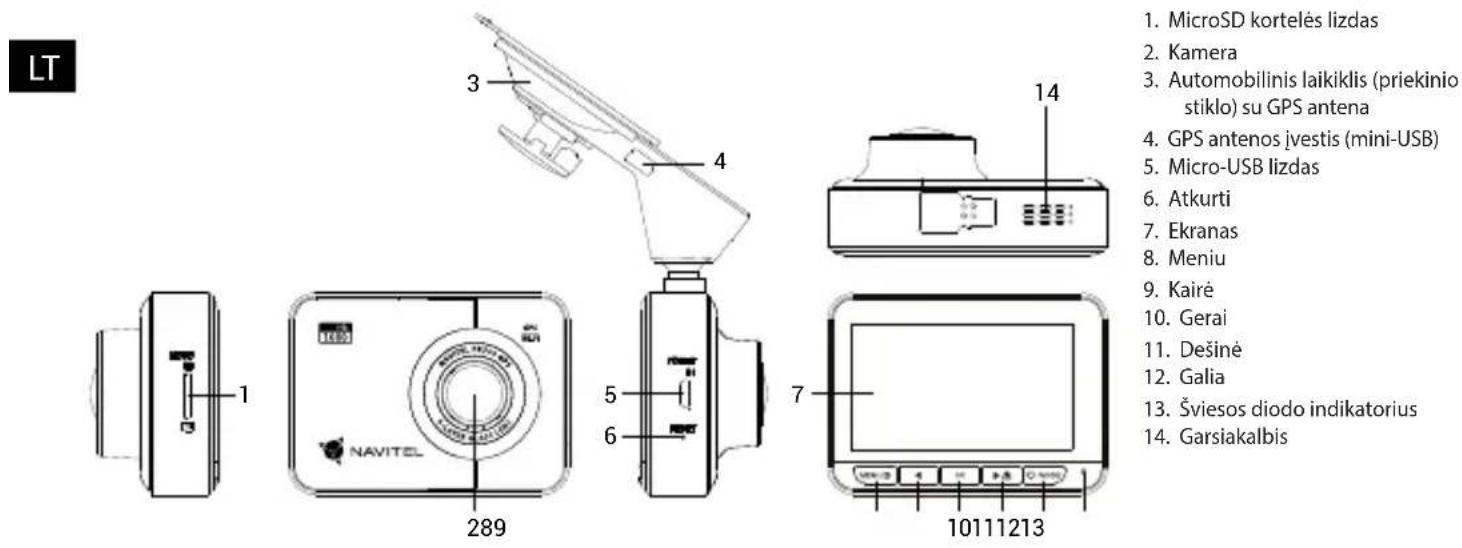

lrenginio išdėstymas

1. MicroSD kortelés lizdas
2. Kamera
3. Automobilinis laikiklis (priekinio stiklo) su GPS antenna
4. GPS antenos jvestis (mini-USB)
5. Micro-USB lizdas
6. Atkurti
7. Ekranas
8. Meniu
9. Kairé
10. Gerai
11. Dešinė
12. Galia
13. Šviesos diodo indikatorius
14. Garsiakalbis

Specifikacijos

Procesorius MSTAR AIT8339
Ekranas 2.7", 320×240, TN
Kamera SONY 307 (night vision)
Įrašymo formatas MOV
Įrašymo raiška Full HD (1920×1080), 30 fps
Vaizdo formatas JPG
Vaizdo raiška 2 MP
Peržiūros kampas 170°
Objektyvo tipas 6-sluoksnis stiklo
Saugojimas MicroSD kortelė
MicroSD kortelės talpa Maks. 64 GB

USB mini-USB / micro-USB
Baterija	500 mAh (padidėjo pajėgumai)
Galia 5 V, 1.5 A
Wi-fi Yra
GPS įspėjimas	kameros / įspėjimai / greitis
Kalba	anglu, čeku, ispanu, italu, lenku, prancūzu, rumunu, rusu, slovaku, ukrainiečiu, vengru, vokiečiu

Pastaba: specifikacijos gali keistis atlikus atnaujinimus.

Montavimas

1. Idėkite microSD kortelę i DVR. Naudokite didelės spartos SD kortelę (10 ar aukštesnės klasės); 8-64 GB galingumo.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.

• Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

• [rengin] pritvirtinkite prie priekinio stiklo, naudodami laikiklj.

• Automobilinj ikroviklj prijunkite prie cigarečių degiklio lizdo.
• Prijunkite automobilini jkroviklj prie GPS antenos jvesties (mini-USB). Prijungus automobilini jkroviklj tiesiai i DVR micro USB prievada, GPS neveiks.
• Nustatykite kameros padėtį.
• Paleiskite variklj; patikrinkite, ar jrenginys yra tinkamai sumontuotas. Tinkamai sumontavus jrenginj, šviečia raudona indikatoriaus lemputė; jrenginys paleis ir pradės įrašymą (mirksi mėlyna indikatoriaus lemputė).

• Naudokite originalų įkroviklio adapterį. Priešingu atveju, galite sugadinti įrenginio bateriją. Naudokite tik gamintojo patvirtintus priedus.
• Leidžiama darbinė temperatūra: nuo 0 iki +35 °C. Laikymo temperatūra: nuo +5 iki +45 °C. Santykinė drėgmė: nuo 5% iki 90% be kondensato (25 °C).
• Laikykite prietaisą toliau nuo ugnies šaltinių, siekiant išvengti gaisro ar sprogimo.
• Saugokite prietaisą nuo fizinio poveikio.
• Saugokite prietaisą nuo sąlyčio su elektromagnetinės radiacijos šaltiniais.
• Stebėkite, kad objektyvas būtų švarus. Nenaudokite chemikalų ar valiklių prietaisui valyti; išjunkite prietaisą prieš jį valydami.
  • Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
• Neardykite ir netaisykite prietaiso patys. Gedimo atveju susisiekite su klientų aptarnavimo centru.

STARVIS ir STARVIS yra „Sony Corporation“ prekės ženklai.

Mygtukai

Mygtukas Funkcijos
Galia	Paspauskite mygtuką, kad ijungtumėte.Palaikykite nuspaudę mygtuką 2 sekundes, kad išjungtumėtejrenginį.Paspauskite mygtuką, norėdami perjungti Įrašymo (STBY), Fotografavimo, Vaizdo ar Nuotraukų režimus.Įrašymo režimu (REC) paspauskite mygtuką, kad užrakintumėte failą (užrakintų failų negalima pašalinti ar perrašyti).Meniu paspauskite mygtuką, kad išeitumėte iš pasirinkto meniu.
Meniu	Paspauskite mygtuką, norėdami jjungti meniu.Meniu paspauskite mygtuką, kad išeitumėte iš pasirinkto meniu.
Kairė / Dešinė	Įrašymo režimu paspauskite mygtuką Dešinė, kad ijungtumėte / išjungtumėte mikrofoną.Vaizdo / Nuotraukų režimu paspauskite mygtuką, kad pasirinktumėte kitą / ankstesnį failą.Meniu paspauskite mygtuką, kad pasirinktumėte kitą / ankstesnį meniu punktą.
Gerai	Įrašymo režimu (STBY) paspauskite mygtuką, kad pradėtumėte įrašymą.Įrašymo režimu (REC) paspauskite mygtuką, kad sustabdyti įrašymą.Įrašymo režimu (REC) paspauskite nuspaudę mygtuką 2 sekundes, kad galėtumėte fotografuoti.Fotografavimo režimu paspauskite mygtuką, kad galėtumėte fotografuoti.Vaizdo režimu paspauskite mygtuką, norėdami pasirinkti failą arba pristabdyti / vėl paleisti vaizdo įrašą.Nuotraukų režimu paspauskite mygtuką, norėdami pasirinkti failą.Meniu paspauskite mygtuką, kad pasirinktumėte meniu punktą.
Atkurti Jei įrenginys nereaguoja, paspauskite mygtuką, kad iš naujo paleistumėte įrenginį.

Pastaba: jrengtas akumuliatorius skirtas tik avariniam jvykiui parkavimosi režimu ir teisingam jrenginio išjungimui, atjungiant maitinima; visaverčiam jrenginio darbui bet kokuu režimu jrenginiui reikia nuolatinio maitinimo šaltinio.

lrenginio funkcijos

SD kortelės formatavimas	MicroSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.
Įrašymo	Įrenginį prijungus prie išorinio maitinimo šaltinio, automatiškai įsjungia įrašymas. Paspauskite mygtuką Gerai, kad sustabdytumėte įrašymą. Dar kartą paspauskite Gerai, kad įrašytumėte kitą vaizdo įrašą. Visi vaizdo įrašai išsaugomi automatiškai.
Fotografavimo	Įrašymo režimu (STBY) paspauskite Galia mygtuką, kad įjungtumėte Fotografavimo režimą ir OK (Gerai) mygtuką, norėdami fotografuoti (išsaugoma automatiškai).
Vaizdo	Įrašymo režimu (STBY) du kartus paspauskite Galia mygtuką, kad įjungtumėte Vaizdo režimą; norėdami pasirinkti failą, paspauskite Kairė / Dešinė mygtukus; paspauskite Gerai mygtuką, kad paleistumėte failą. Atkūrimo metu paspauskite Gerai mygtuką, kad pristabdytumėte / vėl paleistumėte failą; paspauskite Kairė / Dešinė mygtukus, norėdami pasukti pirmyn / atgal. Galima persijungti failus iš priekinio / galinio vaizdo kamerų, laikant 2 sekundė mygtuką. Failo pavadinime esanti raide nurodo į kamerą: F – priekinio vaizdo, R – galinio vaizdo kamera.
Nuotraukų	Fotografavimo režimu du kartus paspauskite Galia mygtuką, kad įjungtumėte Nuotraukų režimą; norėdami pasirinkti failą, paspauskite Kairė / Dešinė mygtukus; paspauskite Gerai mygtuką, kad paleistumėte failą. Galima persijungti failus iš priekinio / galinio vaizdo kamerų, laikant 2 sekundes mygtuką. Failo pavadinime esanti raide nurodo į kamerą: F – priekinio vaizdo, R – galinio vaizdo kamera.
Užrakto failas	Įrašymo režimu (REC) paspauskite Galia mygtuką, kad apsaugotumėte dabartinį įrašą. Ekrano apačioje atsiras rakto simbolis. Vaizdo / Nuotraukų režimu pasirinkite failą, paspauskite Meniu mygtuką ir pasirinkite Apsaugoti. Tada paspauskite Užrakinti esamą įrašą arba Užrakinti viską mygtuką. Apsaugotų failų negalima pašalinti arba perrašyti. Norėdami pašalinti apsaugą, pasirinkite Atrakinti esamą įrašą / Atrakinti viską.
Ciklinis įrašymas	Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokia tvarka, kokia jie buvo sukurti.
Garso įrašymas Vaizdo	įrašymas su arba be garso.
Žyma Ši funkcija	leidžia pridėti įrašo datos žymą.
Išjungti ekraną	Įrenginys gali automatiškai išjungti ekraną, kad būtų sumažintas energijos suvartojimas; laiko intervalą galima nustatyti ekrano užsklandos meniu.
G-jutiklis Transporto	priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.
Parkavimo	Aptikus vibravimą, kai įrenginys yra išjungtas, jis automatiškai įsijungs ir paleis įrašymą. Failas monitorius bus apsaugotas (užrakintas).
GPS vieta	Įrenginys palaiko įmontuotą GPS mikroschemą ir GPS anteną, kurių dėka, rodomos jūsų esamos vietos il guma, platuma ir kita informacija. Norėdami peržiūrėti GPS duomenis, paspauskite GPS būseną. Norėda mi įtraukti GPS informaciją į savo failus, GPS žymos meniu paspauskite On (Ijungta).
APP palaikymas	DVR padarytus vaizdo įrašus ir nuotraukas galite peržiūrėti ir jais dalintis naudodamiesi specialia pro gramėle. Programėlė prisijungia naudodama Wi-Fi tinklą ir turi būti įdiegta mobiliajame telefone.
Baterija	Įrenginį prijungus prie išorinio maitinimo šaltinio, užsidega raudona indikatoriaus lemputė; įkraunant bateriją, raudona indikatoriaus lemputė palaipsniui gęsta; išsijungusi raudona indikatoriaus lemputė rodo, kad baterija yra visiškai įkrauta.
USB-jungtis *	Prijungus įrenginį prie kompiuterio USB kabeliu, pasirodys dvi ryšio parinktys:1) Mass Storage: paleiskite, nukopijuokite ir ištrinkite failus.2) Record: standartinis režimas.
Atļautais pārsniegums	lestatījumos diapazonā no -5 līdz +25 km / h atlasiet atļauju pārsniegt ātrumu ar ātrumu 5 km / h. Ja jūs pārsniedzat noteikto slieksni, par kuru nav uzlikts naudas sods, dzirdēsit skaņu paziņojumu.

* Ši funkcija galima tik 1.7.37 ir naujesnės versijos programinės įrangos versijose.

Navitel DVR Center programèlès diegimas

Skaitmeninio greičio ir kameros informacija

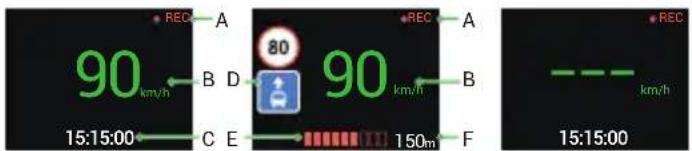

Skaitmeninio greičio funkcija naudojama rodyti laiką ir transporto priemonės greitį, apskaičiuotą naudojant GPS signalą [1]. Režimai:

• Greitis – srovės greitis rodomas nuolat [B],
• Greitis ir laikas – rodomas srovės greitis [B] ir laikas [C].

Fotoaparato informacijos funkcija informuoja vairuotoją apie kameras ir įspėjimus (toliau - fotoaparatai). Ijungus Fotoaparato informacija, rodomas dabartinis greitis ir laikas. Artėjant artimiausiam fotoaparatui, rodoma tokia informacija [2]:

• srovès greitis [B],
• kameros piktograma [D],
• dinaminė pažangos juosta, rodanti artėjimą prie artimiausios kameros [E],
  • atstumas iki fotoaparato [F].

Visa informacija rodoma juodame ekrane.

Irašymo režimu (REC) rodomi ● REC arba ● [A].

Jei transporto priemonė yra, rodoma 0.

Jei nėra GPS signalo, rodomas --- [3].

Pastaba. Silpnas GPS signalas gali atsirasti dėl blogų oro sąlygų ir kitų išorinių veiksnių. lgaliotojo žiniasklaidos greičio matuoklis.

[1] [2] [3]

levads

Cienītais klient!

1. Atsisiųskite ir įdiekite „Navitel DVR Center“ į savo mobilųji telefoną ar planšetinį kompiuterį, vykdykite savo mobiliojo prietaiso instrukcijas. Programą galite atsisiųsti nuskaitydami QR kodą „DVR“ meniu (programos QR kodas) naudodami savo mobilųji telefoną.
2. Ijunkite „Wi-Fi“ DVR meniu („Wi-Fi“) ir mobiliojo jrenginio nustatymuose.
3. 1. Paleiskite programą. Sąraše pasirinkite savo DVR. Informacija apie DVR yra DVR meniu („Wi-Fi Navitel“).
4. Prijunkite savo mobiluji jrenginj prie DVR per „Wi-Fi“. Jei reikia, naudokite slaptažodj. Tai galite pakeisti DVR meniu („Wi-Fi“ slaptažodis).
5. Naudodamiesi „Navitel“ DVR centru galite:

- atnaujinti DVR programine-aparatine jranga;

- valdyti DVR funkcijas meniu „Nustatymai“: sukonfigūruoti stovėjimo režimą, smūgio jutiklj, vaizdo režimą ir suformatuoti SD kortele;

1. išsaugokite, peržiūrėkite, ištrinkite ir siųskite vaizdo įrašus ir nuotraukas, taip pat žiūrėkite DVR vaizdo įrašus realiuoju laiku mobiliojo įrenginio ekrane.
