Тип продукта	Автомобильная камера (видеорегистратор)
Бренд	Navitel
Модель	PR700 GPS
Процессор	MSTAR AIT8339
Дисплей	2.7" TN, 320×240
Датчик камеры	SONY 307 (ночное видение)
Разрешение видео	Full HD 1920×1080, 30 кадров/с
Разрешение фото	2 МП
Угол обзора	170°
Объектив	6-слойное стекло
Хранение	Карта MicroSD (макс. 64 ГБ, класс 10 и выше)
Аккумулятор	500 мАч
Входное напряжение	5 В, 1.5 А
Wi-Fi	Да
GPS	Встроенный GPS-чипсет и антенна
Функции записи	Циклическая запись, G-сенсор, Парковочный монитор, Блокировка файлов, Запись звука, Штамп, Выключение ЖК-дисплея
Отображение скорости	Цифровая скорость через GPS
Предупреждения о камерах	Уведомления о камерах скорости и предупреждения на основе GPS
Подключение	mini-USB (антенна GPS), micro-USB (данные/питание)
Поддержка приложений	Navitel DVR Center (iOS/Android через Wi-Fi)
Языки	Чешский, Английский, Французский, Немецкий, Венгерский, Итальянский, Польский, Румынский, Русский, Словацкий, Испанский, Украинский

Часто задаваемые вопросы - PR700 GPS Navitel

Как установить карту microSD?

Вставьте высокоскоростную карту microSD (класс 10 и выше, 8-64 ГБ) в слот. Отформатируйте карту внутри видеорегистратора через Меню > Форматировать SD-карту перед первым использованием, чтобы избежать ошибок данных. Не вставляйте и не извлекайте карту во время записи.

Как подключить видеорегистратор к Wi-Fi и использовать приложение?

Включите Wi-Fi в меню видеорегистратора (Wi-Fi: Вкл.). На вашем мобильном устройстве скачайте Navitel DVR Center из магазина приложений. В приложении выберите ваш видеорегистратор из списка (имя Wi-Fi отображается в Меню > Wi-Fi Navitel) и подключитесь. Используйте стандартный пароль или измените его в Меню > Пароль Wi-Fi.

Как работает парковочный монитор?

Когда устройство выключено и обнаружена вибрация (например, удар), оно автоматически включается и начинает запись. Записанный файл блокируется (защищается). Для включения перейдите в настройки Меню и включите Парковочный монитор.

Что делать, если нет сигнала GPS?

Слабый сигнал GPS может быть вызван плохой погодой или препятствиями. Убедитесь, что крепление с GPS-антенной правильно подключено к порту mini-USB (не micro-USB). Поезжайте на открытую местность для лучшего приема. Устройство будет отображать '---' при отсутствии сигнала.

Как заблокировать запись, чтобы предотвратить удаление?

Во время записи кратковременно нажмите кнопку питания, чтобы заблокировать текущий файл (появится значок замка). Альтернативно, в режиме видео выберите файл, нажмите Меню > Защита > Заблокировать текущий или Заблокировать все. Заблокированные файлы не могут быть перезаписаны или удалены.

Можно ли использовать устройство для предупреждений о камерах скорости?

Да, включите Информацию о камерах в настройках. Видеорегистратор будет отображать скорость, расстояние до камеры и индикатор выполнения. Он использует данные GPS для предупреждения о известных камерах и предупреждениях. Вы также можете установить разрешение превышения скорости (-5 до +25 км/ч) для звуковых уведомлений.

Как отформатировать SD-карту?

Перейдите в Меню > Форматировать SD-карту и подтвердите. Форматирование рекомендуется перед первым использованием или при возникновении ошибок данных. Используйте сам видеорегистратор, а не компьютер, чтобы обеспечить правильное форматирование.

Каково время работы аккумулятора и как он заряжается?

Встроенный аккумулятор емкостью 500 мАч предназначен для аварийного парковочного режима и безопасного выключения, а не для непрерывной работы. Для полной работы подключите автомобильное зарядное устройство к прикуривателю. Красный индикатор загорается при зарядке; он тускнеет по мере заполнения аккумулятора и гаснет, когда он полный.

Как сбросить устройство, если оно зависло?

Используйте скрепку или аналогичный предмет, чтобы нажать кнопку сброса на устройстве. Это перезапустит видеорегистратор без потери настроек. Если проблемы сохраняются, убедитесь, что SD-карта отформатирована и прошивка обновлена.

Можно ли просматривать и делиться видео на телефоне?

Да, через приложение Navitel DVR Center. Подключите ваш телефон к Wi-Fi сети видеорегистратора, затем вы сможете просматривать видео в реальном времени, воспроизводить записи, сохранять, удалять и делиться видео и фото. Приложение также позволяет обновлять прошивку и настраивать параметры.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PR700 GPS Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL PR700 GPS – многофункциональный видеорегистратор с высоким качеством видео- и фотоъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

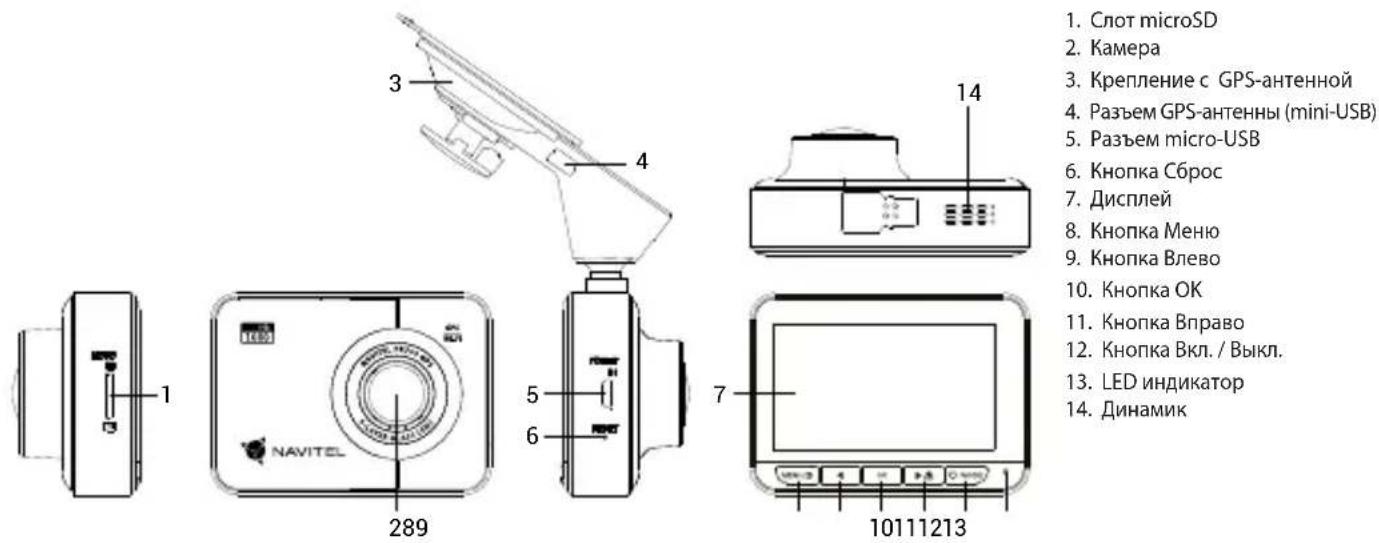

Внешний вид устройства

1. Слот microSD
2. Камера
3. Крепление с GPS-антенной
4. Разъем GPS-антенны (mini-USB)
5. Разъем micro-USB
6. Кнопка Сброс
7. Дисплей
8. Кнопка Меню
9. Кнопка Влево
10. Кнопка ОК
11. Кнопка Вправо
12. Кнопка Вкл. / Выкл.
13. LED индикатор
14. Динамик

Спецификация

Процессор MSTAR AIT8339
Дисплей 2,7", 320×240, TN
Камера SONY 307 (night vision)
Формат видео MOV
Разрешение видео Full HD (1920×1080), 30 fps
Формат изображения JPG
Разрешение изображения 2 Мп
Угол обзора 170°
Обектив 6 линз из стекла
Память microSD карта
Объем microSD-карты до 64 Гбайт

USB mini-USB / micro-USB
Аккумулятор	500 мА·ч(ёмкость увеличена)
Питание 5 В, 1.5 А
Wi-Fi Есть
GPS-оповещения камеры	/ опасности / скорость
Языки	английский, венгерский,испанский, итальянский,немецкий, польский,румынский, русский,словацкий, украинский,французский, чешский

Примечание. Комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-64 Гбайт.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.
- До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

1. Закрепите видеорегистратор на лобовом стекле при помощи крепления.
2. Подключите зарядное устройство к гнезду прикуривателя.
3. Подключите зарядное устройство к разъему GPS-антенны (mini-USB). При подключении к разъему на корпусе видеорегистратора использование GPS недоступно.
4. Отрегулируйте положение видеорегистратора.
5. Включите питание, убедитесь что видеорегистратор установлен правильно. Если видеорегистратор установлен правильно, загорится красный индикатор. Видеорегистратор включится и начнет видеозапись (начнёт мигать синий индикатор).

Меры предосторожности

• Используйте только оригинальное зарядное устройство. Использование другого зарядного устройства может негативно повлиять на аккумулятор видеорегистратора. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. ТеМпература хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции
Вкл. / Выкл.	Нажмите кратко для включения устройства.Нажмите и удерживайте 2 секунды для выключения устройства.Нажмите, чтобы переключиться между режимами Записи видео (STBY), Съемки фото, Просмотра видео и Просмотра фото.В режиме Записи видео (REC) нажмите, чтобы заблокировать / разблокировать файл (защищенный файл не может быть удален или перезаписан).В Меню нажмите, чтобы выбрать следующий раздел меню.
Меню	Нажмите, чтобы перейти в режим Меню.В Меню нажмите, чтобы выйти из любого выбранного меню.
Влево / Вправо	В режиме Записи видео нажмите Вправо, чтобы выключить / включить микрофон.В режиме Просмотра видео / Просмотра фото нажмите, чтобы выбрать предыдущий / следующий файл.В Меню нажмите, чтобы выбрать предыдущий / следующий пункт меню.
ОК	В режиме Записи видео (STBY) нажмите для начала записи.В режиме Записи видео (REC) нажмите кратко, чтобы остановить запись.В режиме Записи видео (REC) нажмите и удерживайте 2 секунды, чтобы сделать снимок.В режиме Съемки фото нажмите, чтобы сделать снимок.В режиме Просмотра видео нажмите, чтобы выбрать файл или приостановить / продолжить просмотр.В режиме Просмотра фото нажмите, чтобы выбрать файл.В Меню нажмите, чтобы выбрать пункт меню.
Сброс Если устройство не отвечает, нажмите для сброса.

Примечание: встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически. Нажмите ОК, чтобы остановить запись. Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото	В режиме Записи видео (STBY) нажмите кнопку Вкл. / Выкл., чтобы попасть в режим Съемки фото, затем нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.
Просмотр видео	В режиме Записи видео (STBY) дважды нажмите кнопку Вкл. / Выкл., чтобы попасть в режим Просмотра видео. Выберите файл с помощью кнопок Влево / Вправо, затем нажмите ОК для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед / назад кнопками Влево / Вправо. Вы можете переключаться между файлами с фронтальной / задней камеры, зажав на 2 секунды кнопку Меню. Буква в названии файла указывает на камеру: F - фронтальная, R - задняя.
Просмотр фото	В режиме Съемки фото дважды нажмите кнопку Вкл. / Выкл., чтобы попасть в режим Просмотра фото. Выберите файл с помощью кнопок Влево / Вправо, затем нажмите ОК для просмотра файла. Вы можете переключаться между файлами с фронтальной / задней камеры, зажав на 2 секунды кнопку Меню. Буква в названии файла указывает на камеру: F - фронтальная, R - задняя.
Защита файла	В режиме Записи видео (REC) нажмите Вкл. / Выкл., чтобы защитить текущую запись. В режиме Просмотра видео / Просмотра фото выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны. Для разблокировки выберите Разблокировать этот файл или Разблокировать все файлы.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Запись аудио Записывайте видео со звуком или без.
Штамп Введите штамп даты, который будет добавлен к видеозаписям.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В меню настроек можно выбрать временной интервал автоматического отключения экрана.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен.
GPS локация	Устройство поддерживает работу встроенного чипа и GPS-антенны, он может отображать долготу, широту и другую информацию о вашем текущем местоположении. Нажмите GPS Status, чтобы проверить данные GPS.
Мобильное приложение	Вы можете просматривать и делиться медиафайлами с вашего регистратора на своем мобильном телефоне с помощью специального приложения. Приложение подключается через сеть Wi-Fi и должно быть предварительно установлено на вашем мобильном телефоне.
Подзаряд батареи	При подключении устройства к источнику внешнего питания загорится красный индикатор. По мере заполнения батареи красный свет будет тускнеть. Когда батарея будет полностью заряжена, красный индикатор выключится.
USB-подключение *	При подключении устройства к ПК при помощи USB-кабеля появятся две опции подключения:1) Mass Storage: воспроизведение, копирование и удаление файлов.2) Record: стандартный режим.
Доп. превышение	Допустимое превышение лимита скорости, установленного на участке дороги.В общих настройках установите допустимое нештрафуемое превышение скорости в диапазоне от -5 до +25 км/ч с шагом 5 км/ч. При превышении заданного скоростного порога, вы услышите звуковое оповещение.

* Эта функция доступна только в версии прошивки 1.7.37 и выше.

Установка приложения Navitel DVR Center

1. Скачайте и установите Navitel DVR Center на смартфон или планшет, следуйте инструкциям к вашему мобильному устройству. Вы сможете скачать приложение, просканировав QR-код в Меню видеорегистратора (QR-код ПО).
2. Включите Wi-Fi в Меню видеорегистратора (Wi-Fi настройки) и в настройках вашего мобильного устройства.
3. Запустите приложение. Выберите ваш видеорегистратор в списке. Данные видеорегистратора указаны в Меню (Wi-Fi Navitel).
4. Подключите ваше мобильное устройство к видеорегистратору через Wi-Fi соединение. При необходимости используйте пароль. Его можно изменить в Меню (Пароль Wi-Fi).
5. С помощью Navitel DVR Center вы можете:

- обновлять прошивку видеорегистратора; управлять функциями видеорегистратора в меню Настройки: настраивать режим парковки, датчик удара, режим видео и форматировать SD карту; просматривать, сохранять, удалять и делиться видео и фото, а также смотреть видео с регистратора на экране мобильного устройства в режиме реального времени.

RU

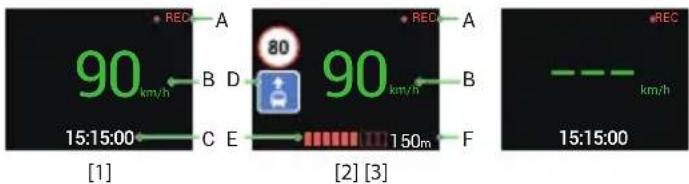

Цифровой спидометр и Камеры

Функция Цифровой спидометр служит для отображения скорости, рассчитанной по GPS-сигналу, и времени [1]. Режимы:

• Скорость – постоянно отображается текущая скорость [В],
• Скорость и время – отображаются текущие скорость [В] и время [С].

Функция Камеры служит для оповещения о камерах и опасностях (далее – Камеры). При включении функции Камеры на экране отображается скорость и время. При приближении к Камере отображается [2]:

• текущая скорость [В],
• пиктограммы Камер [D],
• прогресс-бар нахождения в зоне действия Камеры [E],
  • расстояние до Камеры (0-450 м) [F].

Вся информация отображается на черном фоне.

В режиме Записи видео (REC) на экране отображается ● REC или ● [A]. Если автомобиль неподвижен, на экране отображается скорость 0. Если нет точного GPS-сигнала, на экране отображается – – – [3].

Примечание. Слабый GPS-сигнал может быть вызван плохими погодными условиями и другими внешними факторами. Ориентируйтесь на показание спидометра автомобиля.

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL R700 GPS DUAL.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технолоджи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Дата производства: указана в серийном номере на корпусе устройства в формате PR700GГГГГММ00000.

год месяц

STARVIS и

STARVIS

являются товарными знаками Sony Corporation.
