PR700 GPS - Auto kaamera Navitel - Tasuta kasutusjuhend

Toote tüüp	Autokaamera (DVR)
Bränd	Navitel
Mudel	PR700 GPS
Protsessor	MSTAR AIT8339
Ekraan	2.7" TN, 320×240
Kaamera andur	SONY 307 (öövaatlus)
Video eraldusvõime	Full HD 1920×1080, 30 kaadrit sekundis
Pildi eraldusvõime	2 MP
Vaatenurk	170°
Objektiiv	6-kihiline klaas
Salvestusruum	MicroSD kaart (kuni 64 GB, klass 10 või kõrgem)
Aku	500 mAh
Toite sisend	5 V, 1.5 A
Wi-Fi	Jah
GPS	Sisseehitatud GPS kiibistik ja antenn
Salvestusfunktsioonid	Tsükli salvestus, G-andur, Parkimisrežiim, Faili lukustamine, Heli salvestamine, Templid, LCD väljalülitamine
Kiiruse kuvamine	Digitaalne kiirus GPS-i kaudu
Kaamerahoiatused	GPS-põhised kiiruskaamera ja hoiatusteated
Ühenduvus	mini-USB (GPS antenn), micro-USB (andmed/toide)
Rakenduse tugi	Navitel DVR Center (iOS/Android Wi-Fi kaudu)
Keeled	Tšehhi, inglise, prantsuse, saksa, ungari, itaalia, poola, rumeenia, vene, slovaki, hispaania, ukraina

Korduma kippuvad küsimused - PR700 GPS Navitel

Kuidas microSD kaarti paigaldada?

Sisestage pesasse kiire microSD kaart (klass 10 või kõrgem, 8-64 GB). Enne esmakordset kasutamist vormindage kaart DVR-is menüü kaudu: Menu > Format SD-card, et vältida andmevigu. Ärge sisestage ega eemaldage kaarti salvestamise ajal.

Kuidas ühendada DVR Wi-Fi-ga ja kasutada rakendust?

Lülitage DVR-i menüüs sisse Wi-Fi (Wi-Fi: Sees). Laadige oma mobiiltelefoni rakendusepoest alla Navitel DVR Center. Valige rakenduses loendist oma DVR (Wi-Fi nimi kuvatakse DVR-i menüüs > Wi-Fi Navitel) ja ühendage. Kasutage vaike parooli või muutke seda DVR-i menüüs > Wi-Fi parool.

Kuidas parkimisrežiim töötab?

Kui seade on välja lülitatud ja tuvastatakse vibratsioon (nt löök), lülitub see automaatselt sisse ja alustab salvestamist. Salvestatud fail on lukustatud (kaitstud). Lubamiseks minge menüü seadetesse ja lülitage sisse Parkimisrežiim.

Mida teha, kui GPS-signaali pole?

Nõrk GPS-signaal võib olla põhjustatud halvast ilmast või takistustest. Veenduge, et GPS antenniga alus oleks korralikult ühendatud mini-USB porti (mitte micro-USB). Parema vastuvõtu jaoks sõitke avatud alal. Kui signaali pole, kuvab seade '---'.

Kuidas salvestust kustutamise vältimiseks lukustada?

Salvestamise ajal vajutage lühidalt toitenuppu, et lukustada praegune fail (lukk ikoon ilmub). Teise võimalusena valige videorežiimis fail, vajutage Menu > Protect > Lock Current või Lock All. Lukustatud faile ei saa üle kirjutada ega kustutada.

Kas saan seadet kasutada kiiruskaamera hoiatuste jaoks?

Jah, lubage seadetes Camera Info. DVR kuvab kiiruse, kauguse kaamerani ja edenemisriba. See kasutab GPS-andmeid teadaolevate kaamerate ja hoiatusklappide teavitamiseks. Samuti saate määrata kiiruse ületamise lubatud väärtuse (-5 kuni +25 km/h) heliteadete jaoks.

Kuidas SD-kaarti vormindada?

Minge menüüsse Menu > Format SD-card ja kinnitage. Vormindamine on soovitatav enne esmakordset kasutamist või andmevigade ilmnemisel. Kasutage DVR-i ennast, mitte arvutit, et tagada õige vormindamine.

Mis on aku kestvus ja kuidas seda laadida?

Sisseehitatud 500 mAh aku on mõeldud hädaolukorra parkimisrežiimi ja ohutuks väljalülitamiseks, mitte pidevaks kasutamiseks. Täielikuks tööks ühendage auto laadija sigaretisüütaja pistikupessa. Punane indikaator süttib laadimisel; see tuhmub aku täitumisel ja kustub, kui aku on täis.

Kuidas seadet lähtestada, kui see külmub?

Kasutage kirjaklambrit või muud eset, et vajutada seadmel olevat Reset nuppu. See taaskäivitab DVR-i ilma seadete kaotamiseta. Kui probleemid püsivad, veenduge, et SD-kaart on vormindatud ja püsivara on ajakohane.

Kas saan oma telefonis videoid vaadata ja jagada?

Jah, Navitel DVR Center rakenduse kaudu. Ühendage oma telefon DVR-i Wi-Fi võrku, seejärel saate vaadata otsevideot, esitada salvestisi, salvestada, kustutada ja jagada videoid ja fotosid. Rakendus võimaldab ka püsivara uuendusi ja seadete konfigureerimist.

KASUTUSJUHEND PR700 GPS Navitel

NAVITEL PR700 GPS on multifunktsionaalne peeneralduslik DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

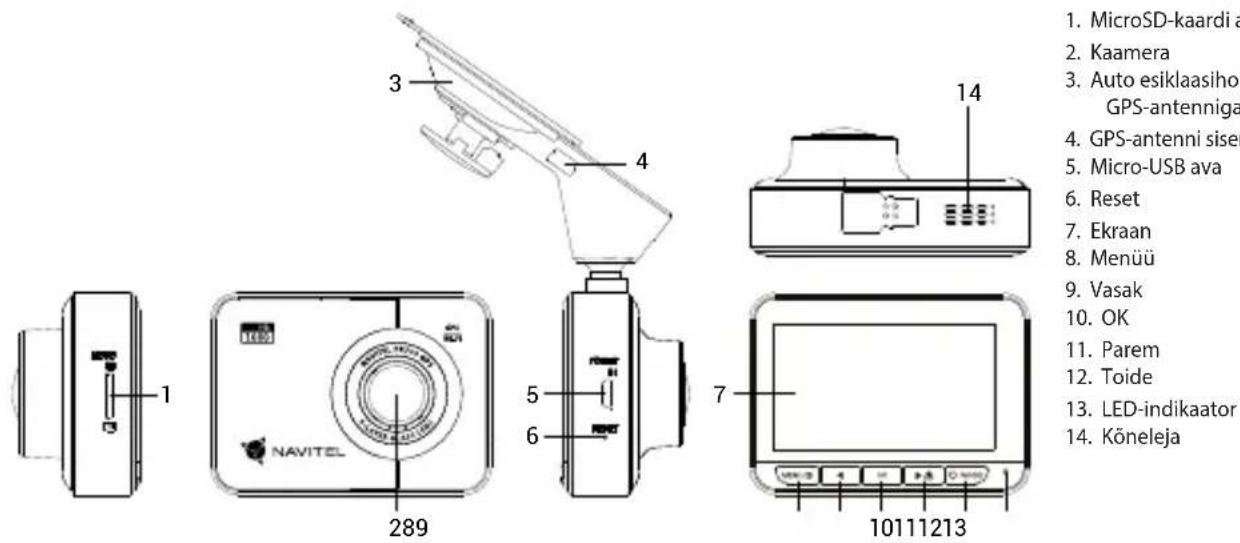

Seadme skeem

1. MicroSD-kaardi ava
2. Kaamera
3. Auto esiklaasihoidik GPS-antenniga
4. GPS-antenni sisend (mini-USB)
5. Micro-USB ava
6. Reset
7. Ekraan
8. Menüü
9. Vasak
10. OK
11. Parem
12. Toide
13. LED-indikaator
14. Köneleja

Spetsifikatsioonid

Protsessor MSTAR AIT8339
Ekraan 2.7", 320×240	TN
Kaamera SONY 307 (night vision)
Salvestusformaat MOV
Video resolutsioon Full HD (1920×1080), 30 fps
Pildiformaat JPG
Pildi resolutsioon 2 MP
Vaatenurk 170°
Objektiivi tüüp 6-kihiline klaas
Salvestamine MicroSD kaart
SD kaardi maht Max. 64 GB

USB mini-USB / micro-USB
Aku	500 mAh(võimsus suurenes)
Toide 5 V, 1.5 A
Wi-fi Jah
GPS-märguanne	kaamerad / hoiatused / kiirus
Keel	hispaania, inglise, itaalia, poola, prantsuse, rumeenia, saksa, slovaki, tšehhi, ukraina, ungari, vene

Märkus: seoses uuendustega võivad spetsifikatsioonid muutuda.

Paigaldamine

1. Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass 10); maht peaks olema vahemikus 8-64 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal.
- Tähelepanu! Enne SD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

1. Kinnitage seade hoidja abil esiklaasile.
2. Ühendage autolaadija sigaretisüütajasse.
3. Ühendage autolaadija GPS-antenni sisendiga (mini-USB). Kui autolaadija ühendatakse otse DVR micro-USB porti, ei ole GPS-funktsioon saadaval.
4. Kohandage kaamera positsiooni.
5. Lülitage seade sisse; kontrollige, kas seade on korrektselt paigaldatud. Kui seade on korrektselt, põleb indikaator punaselt, seade käivitub ja hakkab salvestama (sinine tuli vilgub).

• Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt. Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Töörežilimil lubatud ümbritseva öhukeskkonna temperatuur: 0...+35 °C. Hoiustamistemperatuur: +5...+45 °C. Suhteline öhuniiskus: 5–90% ilma kondensatsioonita (25 °C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste möjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral põörduge klienditeeninduskeskuse poole.

STARVIS ja STARVIS on Sony Corporationi kaubamärgid.

Nupud

Nupp Funktsioonid
Toide	Seadme sisse lülitamiseks vajutage all.Seadme välja lülitamiseks vajutage ja hoidke nuppu 2 sekundit all.Vajutage, et valida Salvestamise (STBY), Pildistamise, Video ja Foto režiimide vahel.Salvestamise režiimis (REC) vajutage faili lukustamiseks (lukustatud faile ei ole võimalik kustutada või üle kirjutada).Menüüs vajutage, et väljuda valitud menüüst.
Menüü	Vajutage, et avada režiimi menüü.Menüüs vajutage, et väljuda valitud menüüst.
Vasak / Parem	Salvestamise režiimis vajutage nuppu Parem, et mikrofoni välja / sisse lülitamiseks.Video / Foto režiimis vajutage, et valida järgmine / eelmine fail.Menüüs vajutage, et valida järgmine / eelmine menüüvalik.
OK	Salvestamise režiimis (STBY) vajutage selleks, et alustada salvestust.Salvestamise režiimis (REC) vajutage selleks, et peatada salvestust.Salvestamise režiimis (REC) vajutage ja hoidke nuppu 2 sekundit all, et pilti teha.Pildistamise režiimis vajutage selleks, et pilti teha.Video režiimis vajutage, et valida fail või panna video pausile või uuesti mängima.Foto režiimis vajutage, et valida fail.Menüüs vajutage selleks, et valida menüüvalik.
Reset Kui seade e	reageeri, vajutage lähtestamiseks seda nuppu.

Märkus: integreeritud aku on möeldud vaid parkimisrežiimil toimunud avariijuhtumite salvestamiseks ja seadme korrapäraseks väljalülitamiseks toite väljalülitamise korral; seadme täisväärtuslikuks tööks on vajalik katkematu ühendus toiteallikaga.

Seadme funktsioonid

SD-kaardi vormindamine	MicroSD-kaardi vormindamine DVR-iga on vajalik selleks, et seade korralikult toimiks. Vormindage microSD-kaart enne microSD-kaardi või andmevea kasutamist. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.
Salvestamise	Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist. Salvestamise peatamiseks vajutage OK nuppu. Uue video salvestamiseks vajutage OK. Iga video salvestatakse automaatselt.
Pildistamise	Salvestamise režiimis (STBY) vajutage pildistamise režiimi käivitamiseks Toide nuppu, foto tegemiseks vajutage OK nuppu (foto salvestatakse automaatselt).
Video	Salvestamise režiimis (STBY) vajutage taasesitamise režiimi sisenemiseks Toide nuppu kaks korda; faili valimiseks vajutage Vasak / Parem nuppe; faili esitamiseks vajutage OK nuppu. Võimalik vahetada esi- ja tagakaamera faile, hoides näppu 2 sekundit Menüü nupu peal. Faili nimes olev täht tähistab kaamerat: F - esikaamera, R - tagakaamera.
Foto	Pildistamise režiimis vajutage taasesitamise režiimi sisenemiseks Toide nuppu kaks korda; faili valimiseks vajutage Vasak / Parem nuppe; faili esitamiseks vajutage OK nuppu. Taasesitamise ajal vajutage OK, et video pausile panna / taaskäivitada; vajutage Vasak/ Parem nuppe, et kiiresti edasi / tagasi kerida.
Faili lukustamine	Salvestamise (REC) režiimis vajutage Toide, et kaitsta käimasolevat salvestust. Ekraani alumisse serva ilmub võtmesümbol. Video / Foto režiimis valige fail, vajutage Menu ja valige Kaitske, seejärel Lukustage käesolev või Lukustage kõik. Kaitstud faile ei ole võimalik kustutada või üle kirjutada. Kaitse eemaldamiseks valige Lukustage lahti käesolev / Lukustage lahti kõik. Võimalik vahetada esi- ja tagakaamera faile, hoides näppu 2 sekundit Menüü nupu peal. Faili nimes olev täht tähistab kaamerat: F - esikaamera, R - tagakaamera.
Loop-salvestamine	See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse kõik kaitsmata failid üle nende salvestamise järjestuses.
Heli salvestamine Video	salvestamine heliga või ilma.
Tempel (Stamp) See funktsioon lisab salvestisele ajatempli. Templi funktsiooni väljalülitamiseks vajutage OK.
Lülitage ekraan välja	Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab seadistada ekraanisäästja menüüst.
G-sensor Kui söiduk	saab milleltki löögi, lukustab DVR käesoleva video automaatselt.
Parkimismonitor	Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salvestamist. Fail kaitstakse (lukustatakse).
GPS asukoht	Seade toetab sisseehitatud GPS kiipseadet ja GPS antenni, see näitab teie asukoha koordinaate ja annab muud teavet. Vajutage „GPS Status“, et kontrollida GPSi andmeid. Vajutage „On“, GPSi menüüs (GPS Stamp), et lisada oma failidele GPSi andmed.
Rakenduse tugi	DVRiga tehtud videoid ja pilte on võimalik jagada mobiiltelefonis läbi spetsiaalse rakenduse. Rakendus ühendub Wi-Fi võrgu kaudu ning see tuleks mobiiltelefoni paigaldada.
Aku	Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab tuli vähehaaval kustuma, kui punane tuli on kustunud, tähendab see, et aku on täis.
USB-ühendus *	Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.2) Record: tavarežiim.
Lubatud ületamine	Valige seadetes kiirusevahemikus -5 kuni +25 km / h sammuga 5 km / h kiiruseületamise luba. Kui ületate määratud mittetrahvitud läve, kuulete helisignaali.

* See funktsioon on saadaval ainult püsivara versioonis 1.7.37 ja uuemates versioonides.

Navitel DVR Center rakenduse paigaldamine

1. Laadige alla ja installige Navitel DVR Center oma mobiiltelefoni või tahvelarvutisse, järgige oma mobiilseadme juhiseid. Rakenduse saate alla laadida skannides QR-koodi oma mobiiltelefoni abil DVR-i menüüst (rakenduse QR-kood).
2. Lülitage WiFi sisse DVR-i menüüs (Wi-Fi) ja mobiilseadme seadetes.
3. Käivitage rakendus. Valige loendist oma DVR. DVR-i teave on DVR-i menüüs (Wi-Fi Navitel).
4. Ühendage oma mobiilne seade DVR-iga Wi-Fi kaudu. Vajadusel kasutage parooli. Saate seda muuta DVR-i menüüs (WiFi parool).
5. Naviteli DVR keskuse abil saate:

• värskendage DVR-i püsivara;

- DVR-funktsioonide juhtimine menüüs Seaded: parkimisrežiimi, löögisensori, videorežiimi konfigureerimine ja SD-kaardi vormindamine;

1. salvestage, vaadake, kustutage ja saatke videoid ja fotosid ning vaadake DVR-i videoid reaalajas mobiilseadme ekraanil.

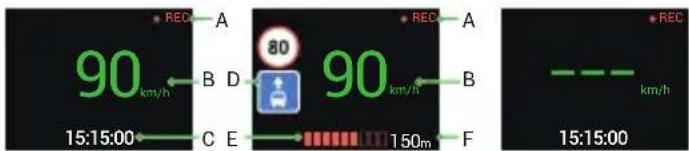

Digitaalne kiirus ja kaamera info

Digitaalkiiruse funktsiooni kasutatakse GPS-signaali abil arvutatud aja ja söiduki kiiruse kuvamiseks [1]. Režiimid:

• Kiirus –voolukiirus kuvatakse pidevalt [B],
• Kiirus + aeg - kuvatakse kiirus [B] ja aeg [C].

Kaamera info funktsioon teavitab juhti kaameratest ja hoiatustest (edaspidi kaamerad) mööda teed. Kaamera info sisselülitamisel kuvatakse hetke kiirus ja aeg. Lähimale kaamerale lähenedes kuvatakse järgmine teave [2]:

• praegune kiirus [B],
- kaamera ikoon [D],
- dünaamiline edenemisriba, mis näitab lähima kaamera lähenemist [E],
- kaugus kaamerast [F].

Kogu teave kuvatakse mustal ekraanil.

Salvestusrežiimis (REC) kuvatakse REC või • [A].

Kui söiduk on veel, kuvatakse 0.

Märge. Nörk GPS-signaal vöib olla tingitud halbadest ilmastikutingimustest ja muudest välistest teguritest. Öppematerjalide kiirusmöötur.
