ПЕРЕКЛАД ОРИГІНАЛЬНОЇ ІНСТРУКЦІЇ

Електрична газонокосарка від електромережі

04-629

ПРИМІТКА: УВАЖНО ПРОЧИТАЙТЕ ЦЕЙ ПОСІБНИК ПЕРЕД ВИКОРИСТАННЯМ ЕЛЕКТРОІНСТРУМЕНТУ ТА ЗБЕРЕЖІТЬ ЙОГО ДЛЯ ПОДАЛЬШОГО ВИКОРИСТАННЯ.

КОНКРЕТНІ ЗАХОДИ БЕЗПЕКИ

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ ГАЗОНОКОСАРОК

Безпека на практиці при використанні електричних газонокосарок

Як дістатися до місця призначення

- Будь ласка, уважно прочитайте інструкцію. Ознайомтеся з принципом роботи та правильним використанням пристрою.

•Ніколи не дозволяйте дітям або особам, які не ознайомлені з інструкцією з експлуатації, користуватися пристроєм. Національні правила можуть визначати вік оператора.

•Ніколи не косіть, коли поруч знаходяться інші люди, особливо діти або домашні тварини.

•Пам'ятайте, що оператор або користувач несе відповідальність за нещасні випадки або небезпеку, що сталися з іншими людьми або навколишнім середовищем.

ПІДГОТОВКА

•Під час косіння завжди носіть міцне взуття та довгі штани. Не працюйте з машиною босоніж або у відкритих сандалях. Уникайте пошкодження одягу, який занадто вільний або має звисаючі ремені чи стрічки.

- Уважно огляньте місце, де буде працювати пристрій, і приберіть всі предмети, які можуть потрапити всередину пристрою.

- Завжди перевіряйте ножі, гвинти та обладнання для складання ножів на наявність зносу або пошкоджень перед використанням.

Замінюйте зношені або пошкоджені деталі в вузлах для підтримки балансу. Замініть пошкоджені або нерозбірливі таблички.

• Перед використанням перевірте шнур живлення та подовжувач на наявність пошкоджень або зносу. Якщо шнур був пошкоджений під час використання, від'єднайте його від джерела живлення.

НЕ ТОРКАЙТЕСЯ КАБЕЛЮ ДО ВІДКЛЮЧЕННЯ ЖИВЛЕННЯ. Не використовуйте пристрій, якщо кабель пошкоджений або зруйнований.

ВИКОРИСТАННЯ

•Висаджуйте каштани тільки при денному або гарному штучному освітленні.

•Уникайте косіння мокрої трави.

•Завжди слідкуйте за тим, щоб ваші ноги міцно стояли на нахилі.

•Ну ж бо, ніколи не тікай.

- Косіть під гору, ніколи не косіть під гору або вниз.

- Будьте особливо обережні, коли змінюєте напрямок руху на схилі.

- Не косіть на занадто крутих схилах.

- Будьте особливо уважні, коли рухаєтеся заднім ходом або тягнете пристрій на себе.

•Якщо пристрій потрібно нахилити під час пересування по незасіяних ділянках, а також під час транспортування до місця косіння і назад, вимкніть привід косильного елемента.

- Не використовуйте прилад з пошкодженими кришками або корпусами або без захисного пристрою, наприклад, із закритими травозбірниками та/або сміттєвими контейнерами.

- Обережно запустіть двигун згідно з інструкцією, переконавшись, що лапи знаходяться подалі від ріжучого елемента.

- Не нахиляйте машину під час запуску двигуна, за винятком випадків, коли вона потребує нахилу під час запуску. У цьому випадку не нахиляйте машину більше, ніж це необхідно, і піднімайте тільки ту частину, яка знаходиться в стороні від оператора.

- Не вмикайте прилад, якщо ви стоїте перед розеткою.

-Тримайте руки та ноги подалі від частин, що обертаються. Переконайтеся, що отвір для викидання не завжди заблокований.

- Не переносьте пристрій з увімкненим двигуном.

- Вимкніть прилад і витягніть вилку з розетки. Переконайтеся, що всі рухомі частини не рухаються

- щоразу, коли ви відходите від пристрою,

- перед чищенням або натисканням на розетку,

- перед перевіркою, чищенням або ремонтом пристрою,

- після зіткнення зі стороннім предметом. Перед повторним запуском і використанням приладу перевірте його на наявність пошкоджень і, за необхідності, відремонтуйте. якщо прилад починає надмірно вібрувати (негайно перевірте)

- перевірте, чи немає пошкоджень,

- замінити або відремонтувати будь-яку пошкоджену деталь,

- Перевірте і затягніть ослаблені деталі.

ОБСЛУГОВУВАННЯ ТА ЗБЕРІГАННЯ

• Перед будь-яким технічним обслуговуванням або ремонтом вимкніть живлення і зачекайте, поки лопаті не припинять обертатися.

- Всі гайки, болти і гвинти повинні бути в хорошому стані, щоб забезпечити безпечну роботу пристрою.

- Часто перевіряйте травозбірник на наявність зносу або пошкоджень.

- Будьте обережні з багатолезовими машинами, оскільки обертання одного ріжучого елемента може спричинити обертання інших лез.

•Під час регулювання приладу будьте обережні, щоб пальці не потрапили між рухомими лезами та нерухомими частинами приладу.

- Завжди давайте пристрою охолонути перед наступним вмиканням.

- Будьте обережні при поводженні з ножами, навіть якщо привід вимкнений, оскільки ножі все ще можуть обертатися.

•3 міркувань безпеки замінюйте зношені або пошкоджені деталі. Використовуйте лише оригінальні запасні частини та аксесуари.

РЕКОМЕНДАЦІЇ ДЛЯ ОБЛАДНАННЯ КЛАСУ II

Пристрій повинен живитися від пристрою захисного відключення (ПЗВ) із струмом спрацьовування, що не перевищує 30 мА.

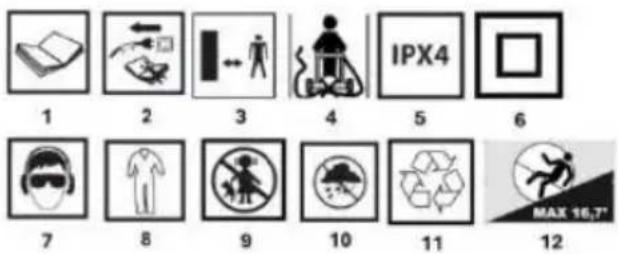

Пояснення використаних піктограм

1 2 3 4 IPX4 5 6 7 8 9 10 11 MAX 16,7"

1. ПОПЕРЕДЖЕННЯ Прочитайте інструкцію з використання
2. тримайте оточуючих на розумній відстані.
3. стежте за гострими краями ножів. Ножі обертаються при вимкненому двигуні - перед технічним обслуговуванням або у разі пошкодження шнура живлення від'єднайте вилку від розетки.
4. тримайте гнучкий шнур живлення подалі від ріжучого елемента Клас захисту IPX4
5. другий клас захисту
6. використовувати засоби індивідуального захисту (окуляри, навушники).
7. використовуйте захисний одяг
8. не дозволяйте дітям наближатися до інструменту.
9. захищайте пристрій від вологи
10. переробка
11. максимальний ухил, на якому можна проводити роботи

БУДІВНИЦТВО ТА ВИКОРИСТАННЯ

Електрична газонокосарка є ізольованою машиною класу II. Живлення здійснюється від однофазного комутаційного двигуна змінного струму. Вона призначена для стрижки газону на присадибній ділянці. Використовуйте тільки обладнання, придатне для цієї машини, і дотримуйтесь інструкцій, наведених у посібнику користувача. Траву слід зрізати рівними смугами. Газонокосарку можна штовхати або тягнути. Газонокосарка призначена лише для аматорського використання.

Не використовуйте пристрій неправильно.

Нумерація, наведена нижче, відноситься до компонентів пристрою, показаних на графічних сторінках цього посібника.

1. кермо
   2.важіль перемикача
2. кнопка безпеки
3. кнопка фіксації верхньої направляючої
   5.кабель живлення
4. Верхній путівник
5. ручка бака для трави
   8 Нижня напрямна
6. контейнер для трави
   10 Кнопка фіксації нижньої направляючої
   11 Задні колеса
7. передні колеса
8. Кришка індикатора заповнення кошика.
   14.тримач кабелю
9. кришка розетки для трави
10. важіль регулювання висоти різання
11. ручка для транспортування
12. Лезо
13. рівень висоти різання
    * Між малюнком і виробом можуть бути відмінності.

ПІДГОТОВКА ДО РОБОТИ

Встановлення напрямної

Встановіть нижню напрямну

• Підніміть нижню каретку (8) у потрібне положення і зафіксуйте її за допомогою ручки фіксації каретки (10).
  •Відпустіть стопорну ручку (10) і поверніть нижню ручку (8) у правильне положення, потім зафіксуйте ручку, щоб зафіксувати нижню ручку на місці. Прикріпіть верхню направляючу (6) за допомогою ручки та стопорної шайби до нижньої направляючої (8).

Встановлення контейнера для трави

• Покладіть верхню частину бака (9) на рівну поверхню, вставте виступи ручки в отвори і натисніть на ручку, щоб зафіксувати її на місці.
• Щоб встановити травозбірник на газонокосарку, зніміть захисний кожух викидача трави (15) з газонокосарки і прикріпіть травозбірник до виступів на металевому затискачі газонокосарки.

Підключення джерела живлення

Напруга мережі повинна відповідати зазначеній на заводській табличці (230В-240В 50Гц). Захист від мережевого струму повинен бути не менше 10 А.

• Приєднайте кабель живлення (5) газонокосарки.
- Вставте вилку газонокосарки в гніздо подовжувача. Зафіксуйте подовжувач, щоб він не випав і не від'єднався.

ЕКСПЛУАТАЦІЯ / НАЛАШТУВАННЯ

УВАГА!

- Не вмикайте пристрій, доки він не буде повністю зібраний. Завжди перевіряйте подовжувач на наявність пошкоджень перед увімкненням приладу; використовуйте тільки неушкоджений подовжувач.

Попередження: пошкоджений подовжувач може бути дуже небезпечним! Становить ризик для життя та здоров'я користувача

- Якщо ви спробуєте запустити газонокосарку у високій траві, двигун може перегрітися і вийти з ладу.

Увімкнення газонокосарки:

- Щоб запустити газонокосарку, натисніть і утримуйте запобіжну кнопку (3) і потягніть важіль вимикача (2) у напрямку до керма (1). Після виконання дій у зазначеному вище порядку газонокосарка запуститься.

- Щоб вимкнути газонокосарку, відпустіть важіль вимикача (2).

Примітка: Після запуску пристрою кнопку безпеки (3) більше не потрібно натискати або утримувати.

Регулювання висоти зрізу

Попередження. Вимкніть косарку, опустивши важіль вимикача, і зачекайте, поки двигун і ніж зупиняться, перш ніж регулювати висоту зрізу; ножі продовжують обертатися протягом декількох секунд після вимкнення машини, і обертовий ніж може спричинити травму.

Для першого косіння в сезоні або після тривалого часу з моменту останнього косіння виберіть налаштування високого зрізу, натиснувши на важіль (16).

Порада: Для косіння довгої трави починайте косити на найвищому рівні, а потім поступово зменшуйте висоту зрізу.

Коли і як встановлювати та знімати травозбірник

Перед початком експлуатації газонокосарки встановіть травозбірник (9), докладні відомості про встановлення травозбірника наведені вище. Під час роботи газонокосарки повітряний потік від ножа, що обертається, виштовхує заслінку-індикатор трави (13). Коли травозбірник заповнений, заслінка-індикатор знаходиться в горизонтальному положенні.

Від'єднання контейнера для трави

Примітка: Коли бак (9) заповнений, спорожніть його, щоб уникнути засмічення випускного отвору і зайвого перевантаження двигуна.

Від'єднайте травозбірник, виконавши такі дії:

•Підніміть задній захисний кожух для вивантаження трави, який знаходиться зверху травоэбірника (15).

•Підніміть травоэбірник (9) вгору і від'єднайте його від корпусу косарки.

- Опустіть задній захисний кожух (15) для виходу трави (15) донизу. Примітка: Під час косіння безпечно розміщуйте подовжувач на тротуарі, доріжці або скошених ділянках.

УВАГА!

Після вимкнення двигуна ніж (18) продовжує обертатися протягом декількох секунд, тому не торкайтеся нижньої частини газонокосарки, поки ніж не зупиниться!

Попередження. Не допускайте надмірного навантаження на двигун під час косіння. Коли двигун перевантажений, частота обертання двигуна сповільниться і ви почуєте зміну звуку двигуна; коли це станеться, припиніть косіння, відпустіть важіль перемикання передач і підніміть висоту зрізу. Невиконання цієї вимоги може призвести до пошкодження машини.

Виберіть висоту зрізу, яка відповідає бажаній висоті трави. Якщо необхідно, косіть за кілька проходів, щоб максимальна висота скошеної трави за один прохід становила 4 см.

Під час косіння уникайте місць, які можуть перешкоджати вільному руху подовжувача.

Блейд.

Завжди відключайте газонокосарку від мережі перед перевіркою ножа (18). Коли двигун зупиняється, пам'ятайте, що ніж (18) продовжує працювати протягом декількох секунд, перш ніж зупиниться. Ніколи не намагайтеся зупинити ніж (18). Регулярно перевіряйте, щоб ніж був правильно встановлений, перебував у хорошому стані та був добре заточений. За необхідності замініть його.

Якщо обертовий ніж (18) вдарився об який-небудь предмет, зупиніть газонокосарку і дочекайтеся повної зупинки ножа. Потім перевірте стан ножа (18) і тримача ножа. Якщо лезо (18) пошкоджене, негайно замініть його.

ЕКСПЛУАТАЦІЯ ТА ОБСЛУГОВУВАННЯ

Попередження. Перед зняттям травозбірника (9) зупиніть газонокосарку і витягніть вилку живлення (5) з розетки, перш ніж знімати травозбірник (9).

Завжди відключайте пристрій від мережі перед технічним обслуговуванням або чищенням!

Примітка: Для забезпечення тривалої та надійної роботи регулярно виконуйте наступне технічне обслуговування:

• Перевірте наявність очевидних дефектів, таких як розхитане, зміщене або пошкоджене лезо, ослаблене кріплення, а також зношені або пошкоджені компоненти косарки.
• Переконайтеся, що кришки та захисні кожухи не пошкоджені і правильно прикріплені до газонокосарки.
  • Перед використанням газонокосарки виконайте будь-яке необхідне технічне обслуговування/перевірку або ремонт.

Примітка: При заміні леза не забудьте звернутися до авторизованого ремонтника.

Попередження: ніколи не виконуйте установку або регулювання, якщо джерело живлення підключено до газонокосарки. Завжди переконайтеся, що кнопка живлення знаходиться у вимкненому положенні, а штепсельна вилка від'єднана від подовжувача.

Прибирання:

- Не розпилюйте на пристрій воду. Потрапляння води може пошкодити такі компоненти, як вимикач/штепсельна вилка та електродвигун.

- Очищайте пристрій ганчіркою, ручною щіткою тощо.

Необхідна консультація зі службою підтримки:

Якщо газонокосарка вдаряється об об'єкт.
Якщо двигун раптово зупинився
Якщо лезо зігнуте (не випрямляйте!)
Якщо вал двигуна зігнутий (не випрямляти!)

В кінці сезону косіння рекомендується замінити косильний ніж (18). Завжди звертайтеся до авторизованого сервісного центру для заміни косильного ножа (необхідне вимірювання балансу ножа).

Незбалансований ніж (18) спричиняє сильні вібрації газонокосарки та небезпеку нещасного випадку!

Перевірка травозбірника і наявність пошкоджених деталей

Частіше перевіряйте бак для трави на наявність ознак зносу.

Замініть всі зношені або пошкоджені деталі.

Для технічного обслуговування використовуйте тільки оригінальні запасні частини.

Лезо - це компонент, який найбільше схильний до зносу. Регулярно перевіряйте стан леза та його тримача. Якщо ніж зношений, замініть його. Якщо газонокосарка надмірно вібрує, це ознака того, що ніж не збалансований належним чином або деформований внаслідок удару. У цьому випадку замініть ніж.

Зберігання газонокосарки:

• Від'єднайте кабель живлення (5).
• Залиште двигун охолоджуватися приблизно на 30 хвилин.
- Перевірте, відремонтуйте або замініть кабель живлення, який має ознаки зносу або пошкодження.
- Затягніть або замініть зношені, ослаблені або пошкоджені деталі та ретельно очистіть їх.
- Ретельно очистіть зовнішню поверхню пристрою м'якою щіткою та ганчіркою. Не використовуйте воду, розчинники або поліролі. Видаліть усю траву та бруд, особливо з вентиляційних отворів.
- Переверніть машину на бік і почистіть ріжуче лезо та його захист. Якщо на лезі або навколо нього є травинки, видаліть їх дерев'яним або пластиковим інструментом, щоб захистити лезо.
- Щоб захистити газонокосарку від іржі, протріть всі відкриті металеві частини ганчіркою, змоченою в олії, або змастіть їх легким мастилом.
- Зберігайте газонокосарку та подовжувач у закритому сухому місці, недоступному для дітей, щоб запобігти несанкціонованому використанню або пошкодженню.
• Для додаткового захисту нещільно накрийте його брезентом.

• Під час транспортування не забудьте правильно закріпити пристрій у транспортному засобі.
• Щоб зменшити місце для зберігання, верхню ручку можна скласти.

Примітка: Не тисніть на шнур живлення (5) під час складання ручки. Переконайтеся, що він не застряг і не заплутався під час складання або розкладання верхньої ручки.

ВИРИШЕННЯ ПРОБЛЕМ

Завжди виймайте штепсельну вилку з розетки і чекайте зупинки ножа, перш ніж виконувати будь-яке технічне обслуговування або чищення.

Симптом	Можлива проблема	Рішення
Пристрій не працює	Вимкнено	Увімкніть живлення
	Не та розетка	Використовуйте справну розетку
	Несправний подовжувач	Перевірте, чи не пошкоджений він, замініть його.
	Нависаюча трава	Збільшення висоти зрізу
	Безпека/захист від перевантаження в комплекті	Дайте охолонути кілька хвилин і збільште висоту зрізу. Не використовуйте важіль перемикача протягом цього часу, оскільки це збільшить час перезавантаження запобіжника.
Газонокосарка працює з перебоями	Несправний подовжувач	Перевірте, чи не пошкоджений він, замініть його.
	Контейнер для трави повний.	Випорожніть контейнер для трави.
	Пошкоджено внутрішню проводку газонокосарки.	Зверніться до служби
Газонокосарка не працює належним чином	Занадто низька висота зрізу	Збільшення висоти зрізу
	Лезо струшує траву або не зрізає її.	Замініть лезо
	Нижня частина машини сильно засмічена	Очищення пристрою
	Лезо, спрямоване вниз	Зафіксуйте лезо в правильному положенні
Ріжуче лезо не обертається	Ріжуче лезо заблоковано	Серйозні пошкодження - бажано звернутися до ремонтної служби
	Гайка/болт леза ослаблена.	Затягніть гайку/болт леза
Надмірна вібрація/шум	Ослаблена гайка/болт леза	Затягніть гайку/болт леза
	Пошкоджене ріжуче лезо	Замініть лезо

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Електрична газонокосарка 04-629
Параметр	Значення
Напруга живлення	230-240 В ЗМІННОГО СТРУМУ
Частота живлення	50 Гц
Номінальна потужність	1800 W
Частота обертання шпинделя без навантаження	3000 /хв
Ступінь захисту	IPX4
Діаметр різання	440 мм
Діапазон висоти різання	25-75 мм
Кількість позицій висоти різання	6
Ємність травозбірника	45 I
Клас захисту	II
Меса	12,8 кг
Рік випуску	2024
04-629 вказує на тип і позначення машини

ДАНІ ЩОДО ШУМУ ТА ВІБРАЦІЇ

Рівень звукового тиску

Lp = 85 дБ(A) K = 3 дБ(A)

Рівень звукової потужності	_ALw = 95 дБ(A) K = 1,2 дБ(A)
Значення віброприскорення	h^2 a < 2,5 м/с K = 1,5 м/с^2

Інформація про шум і вібрацію

аАРівень шуму, що випромінюється обладнанням, описується: рівнем звукового тиску Lр та рівнем звукової потужності Lw (де К позначає невизначеність вимірювання). Вібрація, яку випромінює обладнання, описується значенням віброприскорення а (де К позначає невизначеність вимірювання).

аднРівень звукового тиску Lp, рівень звукової потужності Lw і значення віброприскорення а, наведені в цій інструкції, були виміряні відповідно до стандарту EN 60335-2-77. ¡Наведений рівень вібрації можна використовувати для порівняння обладнання та для попередньої оцінки впливу вібрації.

Зазначений рівень вібрації є репрезентативним лише для основного використання пристрою. Якщо пристрій використовується для інших цілей або з іншими робочими інструментами, рівень вібрації може змінитися. На підвищення рівня вібрації впливає недостатне або занадто часте технічне обслуговування пристрою. Вищевказані причини можуть призвести до підвищеного впливу вібрації протягом усього робочого періоду.

Для точної оцінки впливу вібрації слід враховувати періоди, коли пристрій вимкнений або увімкнений, але не використовується для роботи. Після ретельної оцінки всіх факторів може виявитися, що загальний вплив вібрації набагато нижчий.

Щоб захистити користувача від впливу вібрації, необхідно вжити додаткових заходів обережності, таких як циклічне технічне обслуговування верстата та робочих інструментів, забезпечення належної температури рук і правильна організація праці.

Вироби з електричним живленням не можна викидати разом побутовими відходами, їх слід передавати у відповідні пункти утилізації. Для отримання інформації про утилізацію зверніться д продавця виробу або до місцевих органів влади. Відпрацьоване електричне та електронне обладнання містить речовини, які не є екологічно чистими. Обладнання, яке не переробляється, становить потенційний ризик для навколишнього середовища та здоров'я людей.

"GTX Poland Spółka z ograniczoną odpowiedzialnością Spółka komandytowa s sedeżem v Varšavi, ul. Pograniczna 2/4 (далі: "GTX Польща") цим повідомляє, що всі авторські права на зміст цього посібника (далі: "Посібник") належать, зокрема, наступним особам. Всі авторські права на зміст цього Посібника (далі - "Посібник"), включаючи, але не обмежуючись, його текст, фотографії, схеми, малюнки та композицію, належать виключно GTX Poland і підлягають правовому захисту відповідно до Закону від 4 лютого 1994 року про авторське право і суміжні права (тобто Закону від 4 лютого 1994 року про авторське право і суміжні права) (далі - "Закон від 4 лютого 1994 року про авторське право і суміжні права"). Копіювання, обробка, публікація, модифікація всього посібника та його окремих елементів з комерційною метою без письмової згоди GTX Poland суворо заборонено і може призвести до цивільної та кримінальної відповідальності.

ČESKÁ REPUBLIKA (CZ)

PŘEKLAD PŮVODNÍCH POKYNŮ

ПОДГОТОВКА ЗА РАБОТА

Улица Pograniczna 2/4

02-285 Варшава

Павел Ковалски
