ПОСІБНИК КОРИСТУВАЧА B 110 R Classic Kärcher

Загальні вказівки	254
Призначення	254
Використання за призначенням	254
Охорона довкілля	254
Приладдя та запасні деталі	254
Комплект поставки	254
Вказівки з техніки безпеки	254
Опис пристрою	256
Монтаж	257
Введення в експлуатацію	258
Експлуатація	258
Завершення роботи	259
Сірий чип-ключ	260
Транспортування	260
Зберігання	260
Догляд і технічне обслуговування	260
Допомога в разі несправностей	262
Гарантія	263
Приладдя	263
Технічні характеристики	263
Декларація про відповідність стандартам ЄС.	264

Загальні вказівки

Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з

експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника.

Призначення

Ця підлогомийно-усмоктувальна машина призначена для волого очищення або полірування рівних підлог. За допомогою регулювання кількості води і миючого засобу машина може бути налаштована на виконання відповідного завдання. Робоча ширина й місткість баків для чистої й брудної води (див. розділ «Технічні характеристики») забезпечують ефективне очищення під час тривалого використання. Пристрій оснащений приводним двигуном.

Вказівка

Відповідно до виконуваного завдання пристрій може бути оснащений різним приладдям. Запитуйте наш каталог або відвідайте наш сайт в Інтернеті www.kaercher.com.

Використання за призначенням

Цей пристрій придатний для комерційного і промислового використання, наприклад в готелях, школах, лікарнях, фабриках, магазинах, офісах і приміщеннях, що здаються в оренду. Використовувати цей пристрій виключно відповідно до вказівок, що містяться в цій інструкції з експлуатації.

• Пристрій можна використовувати тільки для очищення вологостійких і стійких до полірування гладких підлог.
• Ц е й припрійніачений для використання усередині приміщень.
• Діапазон робочої температури становить від +5 °C до +40 °C.
• Пристрій не придатний для очищення замерзлих підлог (наприклад, на холодильних складах).
• Пристрій призначений для роботи при рівні води, що не перевищує 1 см. Не заїджати в область, якщо існує ризик перевищення максимального рівня води.
• Під час застосування зарядних пристроїв чи акумуляторних батарей дозволено використовувати лише компоненти, зазначені в інструкції з експлуатації. Можновість застосування інших компонентів повинна бути офіційно підтверджена виробником зарядного пристрою та/або акумуляторної батареї.
• Пристрій не призначений для чищення суспільних транспортних доріг.
• Пристрій не можна застосовувати на чутливих до тиску підлогах. Необхідно дотримуватися припустимого навантаження на поверхню підлоги. Навантаження пристрою на поверхню вказане в розділі «Технічні дані».
• Пристрій не придатний для використання у вибухонебезпечному середовищі.
• Використання цього пристрою допускається на поверхнях з максимальним ухилом (див. главу «Технічні дані»).

Охорона довкілля

вальні матеріали придатні до вторинної робки. Упаковку необхідно утилізувати коди для довкілля.

тричні та електронні пристрої містять матеріали, які придатні до вторинної робки, і часто компоненти, як-от батареї, лятори чи мастило, які у разі

неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації

пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям.

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гаран'tують безпечну та безперебійну експлуатацію пристрою. Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Комплект поставки

Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій.

Вказівки з техніки безпеки

Перед першим використанням пристрою слід ознайомитися з цією інструкцією з експлуатації й брошурою, що додається, з вказівками з техніки безпеки під час роботи з щітковими мийними апаратами № 5.956-251.0 і діяти відповідно до них. Використання цього пристрою допускається на поверхнях з обмеженим ухилом (див. главу «Технічні дані»).

△ПОПЕРЕДЖЕННЯ

Пристрій може перевернутися

Небезпека травмування

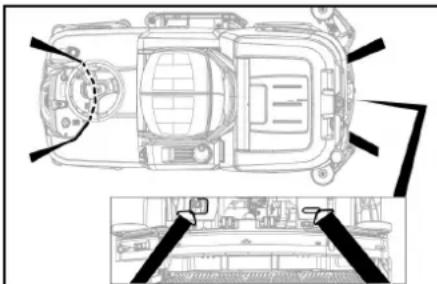

Експлуатувати пристрій лише на поверхнях, які не перевищують дозволений кут ухилу (див. главу «Технічні дані»).

△ПОПЕРЕДЖЕННЯ

Небезпека нещасного випадку через неналежну експлуатацію

Можливе травмування людей.

Оператори мають пройти відповідний інструктаж із використання цього пристрою.

Пристрій дозволено експлуатувати тільки тоді, коли капот і все кришки закриті.

Запобіжні пристрої

△ОБЕРЕЖНО

Відсутні або змінені запобіжні пристрої!

Запобіжні пристрої призначені для вашого захисту. Не ігнорувати, не знімати та не деактивувати запобіжні пристрої.

Запобіжний вимикач

Для негайного припинення всіх операцій: установити запобіжний вимикач у положення «0».

- У разі вимкнення запобіжного вимикача пристрій різко гальмує.

- Запобіжний вимикач діє безпосередньо на всі функції пристрою

Реле сидіння

Якщо оператор під час роботи або під час руху залишає сидіння, реле сидіння з невеликою затримкою вимикає тяговий двигун.

Символи на пристрої

УВАГА

Небезпека пошкодження

Вода пошкоджує всмоктувальну турбіну. Не заливати й не бризкати воду в цей

omeip.

△ОБЕРЕЖНО

Небезпека опіку

Компоненти, позначені цим маркуванням, нагріваються під час роботи.

Не торкатися позначених таким чином компонентів. Перш ніж починати роботи з пристросм, дати цим компонентам охолонути.

△НЕБЕЗПЕКА

Небезпека нещасного випадку

У разі швидкого руху на схилах існує

підвищений ризик перекидання.

На схилах слід рухатися повільно

Не повертати на схилах.

Під час швидкої їзди уникати різких рухів з великим

кутом повороту

Символи попереджувальних вказівок

Під час роботи з акумуляторами слід дотримуватися таких попереджувальних вказівок:

Дотримуватись вказівок, що містяться в інструкції з експлуатації акумулятора та на акумуляторі, а також у цій інструкції з експлуатації.

Використовувати захист для очей.

Не допускати дітей до електроліту та акумулятора.

Небезпека вибуху

Вогонь, іскри, відкрите світло та паління заборонені.

Небезпека хімічних опіків

Перша допомога.

Попередження

Утилізація

Не викидати акумулятор у контейнер для сміття.

Опис пристрою

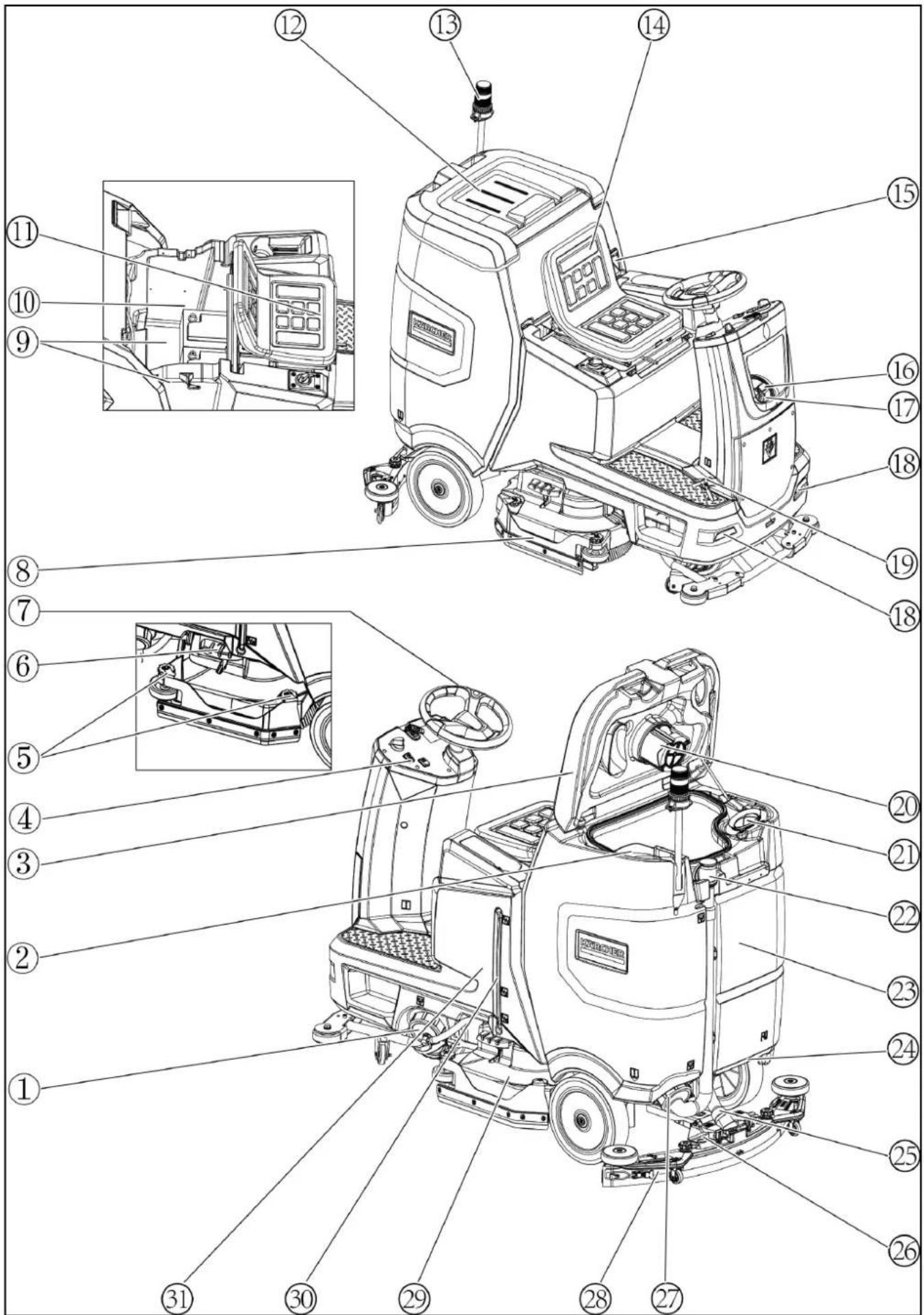

Огляд пристрою

① Кришка бака для чистої води з фільтром для чистої води

② Фільтр для грубих забруднень

③ Кришка бака для брудної води

④Панель керування

⑤ Поворотний регулятор очищувальної крайки (лише очищувальна головка D)

⑥ Педаль заміни щіток

⑦Кермо

⑧ Бічні блоки

⑨ Акумулятор

⑩Заводська табличка

⑪ Важіль регулювання сидіння

⑫ Місце для встановлення комплекту для очищення Homebase Box

13*Сигнальна лампа

⑭Сидіння

⑮ Замок бака для брудної води

⑯ Заливний отвір бака для чистої води

⑰Тримач шланга

⑱ Денні ходові вогні

②2 Зливний шланг бака для брудної води

23 Бак для брудної води

25Всмоктувальний шланг

26 Затискний важіль усмоктувальної планки

⑳ Кришка бака для брудної води

28Усмоктувальна планка

29 Очищувальна головка

30 Покажчик рівня заповнення бака для чистої води

③1 Бак для чистої води

* додатково

Кольорове маркування

- Елементи керування процесом очищення позначені жовтим кольором.

- Елементи керування технічним обслуговуванням і сервісом позначені світло-сірим кольором.

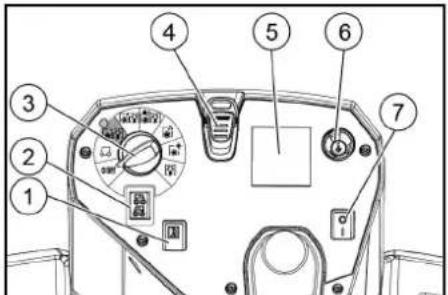

Панель керування

② Перемикач напрямку руху

③Перемикач програм

④Чип-ключ

⑤*Дисплей

⑥Информаційна кнопка

⑦ Запобіжний вимикач

*Порушення в зображенні символів на дисплеї можуть бути пов'язаними з впливом електромагнітних пристроїв, наприклад мобільних телефонів, і не впливають на робочі характеристики.

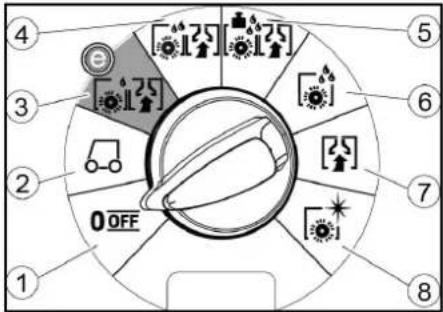

Перемикач програм

1 2 3 4 5 6 7 8 OFF

① OFF

Пристрій вимкнено.

②TRANSPORT MODE

Під'їхати до місця роботи.

③ ECO MODE

Вологе очищення підлоги (із зменшеною кількістю води та зниженою частотою обертання щітки) та всмоктування брудної води (із зниженою потужністю всмоктування).

④NORMAL MODE

Вологе очищення підлоги й усмоктування брудної води.

⑤HEAVY MODE

Вологе прибирання підлоги (з підвищеним тиском притискання щіток) і всмоктування брудної води.

6 SCRUB MODE

Рух без всмоктування Вологе очищення підлоги з тривалою дією мийного засобу.

⑦ SUCTION MODE

Усмоктування забрудненого розчину.

⑧POLISH MODE

Полірування підлоги без рідини з високою частотою обертання щіток.

Символи на пристрої

Зливний отвір бака для чистої води

Зливний отвір бака для брудної води

Рівень заповнення бака для чистої води (50%)

Точка кріплення

* Тримач для швабри

Заміна щіток

BO

Монтаж

Вивантаження

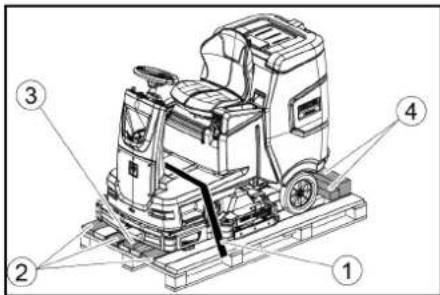

1. Зняти пакувальну плівку.

2. Зняти стяжну стрічку.

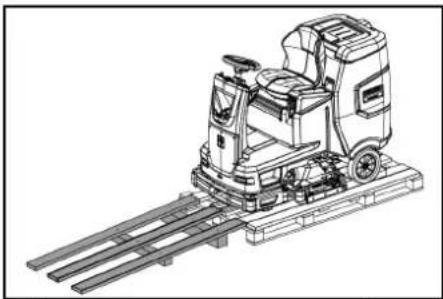

1. Відкрутити колодку, дерев'яні бруси та дошки. Компоненти, які слід відкрутити, позначені на рисунку сірим кольором.
2. З використанням відкручених дощокі дерев'яних брусів установити рампу перед піддоном і закріпити її саморізами для ДСП.

1. Установити акумулятори, якщо пристрій постачався без акумуляторів (див. главу «Перед введенням в експлуатацію / акумулятори»).
2. Звезти пристрій з піддона вперед (див. главу «Експлуатація/рух»).

Установлення щіток

1. Порядок установлення щіток описаний в розділі «Роботи з технічного обслуговування».

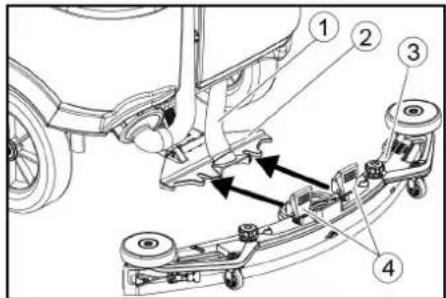

Встановлення всмоктувальної планки

1. Підняти обидва затискних важеля.

1 Всмоктувальний шланг
② Підвіска всмоктувальної планки
③ Всмоктувальна планка
④Ватискний важіль

1. Вставити всмоктувальну планку в підвіску всмоктувальної планки.

2. Опустити обидва затискних важеля.

Акумулятори

Установлення й підключення акумуляторів

△ОБЕРЕЖНО

Демонтаж і встановлення акумуляторів

Нестійке положення машини

Під час демонтажу і встановлення акумуляторів переконатися в стійкому положенні машини.

УВАГА

Переплутання полярності

Руйнування керуючої електроніки

Під час присднання акумулятора стежити за правильною полярністю.

УВАГА

Глибока розрядка
Небезпека пошкодження
Перед введенням пристрою в експлуатацію зарядити акумулятори.
1. Злити брудну воду.
2. Відкрити бак для брудної води та повернути його вгору.
3. Вимкнути перемикач сидіння й зняти сидіння.
4. Вставити акумулятор у пристрій.
5. З'єднати штекер акумулятора на пристрої зі штекером акумулятора на акумуляторі.
6. Установити сидіння на місце й увімкнути перемикач сидіння.
7. Повернути бак для брудної води вперед і закрити його.

Демонтаж акумулятора

△ОБЕРЕЖНО

Демонтаж і встановлення акумуляторів Нестійке положення машини

Під час демонтажу і встановлення акумуляторів переконатися в стійкому положенні машини.

1. Повернути запобіжний вимикач у положення «0».
2. Злити брудну воду.
3. Розблокувати й повернути назад бак для брудної води.
4. Витягти штекер акумулятора.
5. Від'єднати кабель від клеми негативного полюса акумулятора.
6. Від'єднати кабелі, що залишилися, від акумуляторів.
7. Вийняти акумулятори.
8. Використані акумулятори слід утилізувати відповідно до чинних правил.

Введення в експлуатацію

Заряджання акумулятора

△НЕБЕЗПЕКА

Використання зарядного пристрою не за призначенням

Ураження електричним струмом

Дотримуватися напруги мережі і номіналу запобіжника, зазначених на заводській табличці пристрою.

Зарядний пристрій використовувати лише в сухих приміщеннях з достатньою вентиляцією.

Під час заряджання акумулятора утворюються горючі гази

Небезпека вибуху

Заряджати акумулятори лише в придатному приміщенні. Об'єм приміщення не може бути менший, ніж мінімальний об'єм для відповідного типу акумулятора, і е ньому має забезпечуватися повітробмін із потоком повітря, не меншим за мінімальний (див. «Рекомендовані акумулятори»).

УВАГА

Накопичення небезпечних газів під баком під час процесу заряджання

Небезпека вибуху

Перед заряджанням акумуляторів, які не потребують обслуговування, підняти бак для брудної води.

Тривалість заряджання становить в середньому прибл. 10-15 годин.

Пристрій не може використовуватися під час заряджання.

Вказівка

Пристрій оснащений захистом від глибокої розрядки, тобто, якщо досягається припустиме найменше значення ємності, двигун щітки та турбіна вимикаються.

1. Перемістити пристрій прямо до зарядного пристрою, уникаючи похилих поверхонь.

Зовнішній зарядний пристрій

УВАГА

Небезпека пошкодження через непридатний зарядний пристрій!

Не з'єднувати зарядний пристрій зі штекером акумулятора з боку пристрою.

Використовувати тільки той зарядний пристрій, який відповідає типу встановлених акумуляторів.

Акумулятор Ємність Зарядний пристрій
4.039-352.7	170 А·год	6.654-436.0

1. Відкрити бак для брудної води та повернути його вгору.
2. Витягнути штекер акумулятора з гнізда на пристрої.

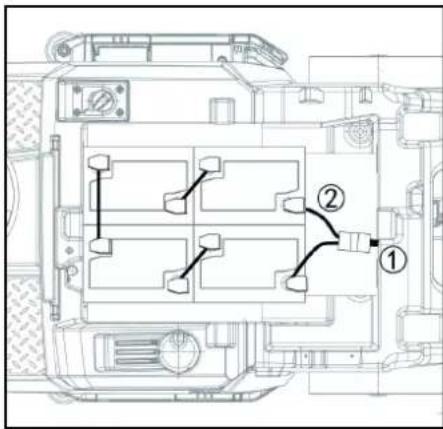

① Штекер акумулятора на пристрої
② Штекер акумулятора на акумуляторі

1. З'єднати штекер акумулятора на акумуляторі із зарядним пристроєм.
2. Вставити вилку зарядного пристрою в розетку.
3. Виконати процес заряджання відповідно до інструкції з експлуатації зарядного пристрою.
4. З'єднати штекер акумулятора на пристрої зі штекером акумулятора на акумуляторі.
5. Повернути бак для брудної води вперед і закрити його.

Акумулятори, що не обслуговуються (заливні акумулятори)

△НЕБЕЗПЕКА

Доливання води в розряджений акумулятор

Небезпека хімічного опіку через витік електроліту, пошкодження одягу

Під час роботи з електропітом використовувати захисні окуляри, захисний одяг та захисні рукавиці. Дотримуватися приписів.

Бризки електроліту, що можуть потрапити на шкіру або одяг, слід негайно змити великою кількістю води.

УВАГА

Використання води з добавками

Несправні акумулятори, етрата гарантії

Для запивання в акумулятори використовувати лише дистильовану або знесолену воду (EN 50272-T3).

Не застосовувати сторонніх добавок, так званих поліпшуючих засобів, інакше втрачається право на гарантію.

1. За годину до закінчення процесу заряджання додати дистильовану воду. При цьому дотримуватися правильного рівня електроліту відповідно до маркування на акумуляторі. Наприкінці процесу заряджання всі акумуляторні елементи повинні «кипіти».
2. Видалити розлиту воду. Для цього виконати дії, описані в главі «Дотляд і технічне обслуговування» в розділі «Очищення акумуляторів».

Експлуатація

△НЕБЕЗПЕКА

Предмети, що падають

Небезпека травмування

Не рухатися на пристрої в зони, де є можливість падіння предметів на операторів.

УВАГА

Небезпечна ситуація під час роботи

Небезпека травмування

У разі небезпеки встановити запобіжний вимикач у положення «0».

Переміщення пристрою

Для переміщення пристрою необхідно розблокувати гальмо.

△НЕБЕЗПЕКА

Небезпека нещасного випадку

Коли гальмо розблоковано, функція гальма постійно не працює.

Одразу після завершення переміщення слід обов'язково вийняти монети для розблокування.

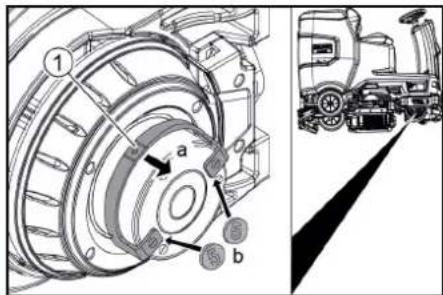

1. Відвести важіль розблокування від колеса й утримувати його в нерухомому положенні.

①Важіль розблокування

1. На обох кінцях важеля вставити монету між корпусом і важелем.
2. Відпустити важіль розблокування.
3. Транспортувати пристрій.
4. Одразу після завершення переміщення вийняти обидві монети.

Регулювання положення сидіння

Регулювання положення

1. Натиснути важіль регулювання сидіння та перемістити сидіння в потрібне положення
2. Відпустити важіль регулювання сидіння й зафіксувати сидіння.

Увімкнення пристрою

1. Зайняти місце на сидінні водія.
2. Вставити чип-ключ.
3. Повернути запобіжний вимикач у положення «1»
4. Повернути перемикач програм на потрібну функцію.
5. Якщо на дисплеї з'являється одна з наведених нижче індикацій, відпустити педаль акселератора, установити запобіжний вимикач у положення «0» і провести необхідні роботи з технічного обслуговування.

Дисплей Операція
maintenance squeegee	Очистити всмоктувальну планку.
maintenance brush head	Перевірити й очистити щітки.
maintenance squeegee blade	Перевірити налаштування й зношеність всмоктувальних крайок.
maintenance turbine filter	Очистити ворсовий фільтр.
maintenance fresh water filter	Очистити фільтр чистої води.

1. Натиснути інформаційну кнопку.
2. Скинути лічильник відповідного технічного обслуговування (див. «Сірий чип-ключ / Скидання лічильника технічного обслуговування»).

Вказівка

Якщо лічильник не скинуто, то після кожного вмикання пристрою повторно з'являється індикація про технічне обслуговування.

Увімкнення фар

Фари денного світла

Фари денного світла працюють, коли пристрій увімкнено.

Перевірка стоянкового гальма

△НЕБЕЗПЕКА

Несправне стоянкове гальмо

Небезпека нещасного випадку

Перед кожним сеансом роботи слід перевіряти роботу стоянкового гальма на рівній поверхні.

1. Увімкніть пристрій.

2. Установити перемикач напрямку руху в положення «вперед».

3. Установити перемикач програм у попоження «TRANSPORT MODE».
4. Злегка натиснути на педаль акселератора. Гальмо має розблокуватися зі звуком. На рівній поверхні пристрій має почати плавно котитися.
5. Відпустити педаль акселератора. Гальмо має ввімкнутися зі звуком.

В іншому разі пристрій слід вивести з експлуатації та звернутися в сервісну службу.

Pyx

△НЕБЕЗПЕКА

Відсутність гальмівної дії

Небезпека нещасного випадку

Перш ніж користуватися пристроєм, слід обов'язково перевірити роботу стоянкового гальма. У жодному разі не використовувати пристрій, якщо стоянкове гальмо не працює.

△НЕБЕЗПЕКА

Необережний рух

Небезпека перекидання

Рух пристрою дозволяється, лише якщо кут підйому в напрямку руху або поперек напрямку руху становить не більше ніж 10%.

Не повертати на підйомах або спусках.

На поворотах і на вологій поверхні рухатися повільно.

Рухатися на пристрої лише на стійких поверхнях.

Вказівка

Під час руху можна змінювати його напрямок. У такий способ шляхом багаторазових рухів вперед і назад можна виконати полірування в дуже важких місячях.

1. Зайняти місце в сидінні водія.
2. Вставити чип-ключ.
3. Установити запобіжний вимикач у положення «1».
4. Установити перемикач програм у положення «TRANSPORT MODE».
5. За допомогою перемикача напрямку руху на пульті керування встановити напрямок руху.
6. Натисканням на педаль акселератора задати швидкість руху.
7. Відпустити педаль акселератора.

Пристрій зупиниться.

У разі перевантаження тяговий двигун вимикається. На дисплеї з'являться повідомлення про несправність. У разі перегрівання системи керування відповідний агрегат вимикається.
8. Охолоджувати пристрій протягом не менше ніж 15 хвилин.
9. Установити перемикач вибору програми в положення OFF, трохи зачекати, а потім вибрати потрібну програму.

Заливання чистої води

Заливання чистої води

1. Відкрити кришку бака для чистої води.
2. Злити чисту воду (макс. 50 °C) до нижнього краю заливного патрубка.

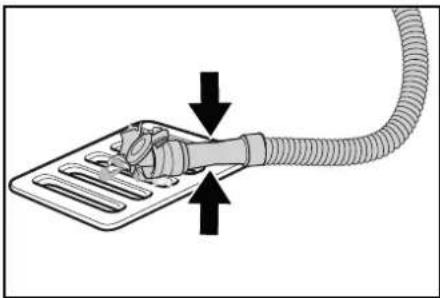

Вказівка: під час заповнення шланг для чистої води можна зафіксувати тримачем.

1. Закрити замок бака для чистої води.

Вказівка: Регулярно перевіряйте рівень води, щоб не пошкодити підлогу, очищаючи, коли води немає.

Наливання миючого засобу

Вказівки щодо миючих засобів

△ПОПЕРЕДЖЕННЯ

Непридатні миючі засоби

Небезпека для здоров'я, пошкодження пристрою Використовувати тільки рекомендовані микні засоби. Що стосується інших миючих засобів, експлуатаційник несе підвищений ризик щодо експлуатаційної безпеки і небезпеки виникнення нещасних випадків.

Використовувати лише ті мийні засоби, які не містять хлору, розчинників, соляної та плавікової кислоти.

Дотримуватися вказівок з техніки безпеки, що містяться на миючих засобах.

Вказіека

Не використовувати сильно пінливі миючі засоби.

Рекомендовані миючі засоби

Застосування Миючий засіб
Повсякденне очищення всіх водостійких підлог	RM 746RM 756RM 780
Повсякденне очищення блискучих поверхонь (наприклад, граніту)	RM 755 es
Повсякденне, проміжне й генеральне очищення підлог у промислових приміщеннях	RM 69 ASF
Повсякденне та генеральне очищення керамічної плитки	RM 753
Повсякденне очищення каклю у санітарно-гігієнічних приміщеннях	RM 751
Зняття шару з будь-яких стійких до лугів підлог (наприклад, підлог з ПВХ)	RM 752
Зняття шару з лінолеумних покриттів	RM 754

Заливання мийного засобу в бак для чистої води

1. Залити миючий засіб в бак для чистої води. Вказівка: кришку заливного отвору бака для чистої води можна використовувати для дозування миючого засобу. На її внутрішній стороні нанесена шкала.

Задавання параметрів

1. Установити перемикач програм на потрібну programу очищення.
2. Обертати інформаційну кнопку, поки не буде вибрано потрібний параметр.
3. Натиснути інформаційну кнопку. Задане значення блимає.
4. Поворотом інформаційної кнопки встановити потрібне значення.
5. Підтвердити змінене значення натисканням інформаційної кнопки або зачекати, доки задане значення буде застосовано автоматично через 10 секунд.

Жовтий чип-ключ

Жовтий чип-ключ авторизує функції, необхідні для виконання завдання з очищення.

У пам'ять пристрою записані заздалегідь задані параметри для різних програм очищення. Залежно від авторизації жовтий чип-ключ можна використовувати для змінення окремих параметрів.

Тексти на дисплеї для встановлення параметрів значною мірою зрозумілі самі по собі.

Параметр FACT (доступний лише з очищувальною головкою R):

• Fine Clean: низька частота обертання щіток для видалення сірого нальоту з дрібнозернистого каменю.
• Whisper Clean: середня частота обертання щіток для догляду та прибирання зі зниженим рівнем шуму.
• Power Clean: висока частота обертання щіток для полірування, кристалізації й підмітання.

Встановлення всмоктувальної планки

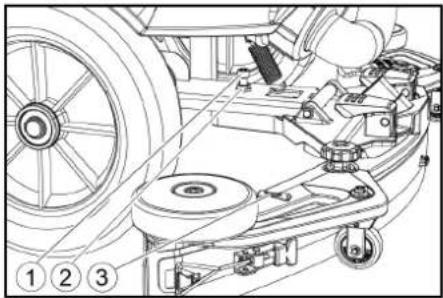

Налаштування нахилу

Нахил повинен бути налаштований так, щоб усмоктувальні крайки всмоктувальної планки рівномірно притискалися до підлоги по всій довжині.

1. Розмістити пристрій на поверхні без нахилу.
2. Установити перемикач програм у положення «Всмоктування».
3. Трохи проїхати на пристрої вперед.
4. Проконтролювати значення водяного рівня.

1. Послабити гайки.
2. Відрегулювати гвинт так, щоб індикатор водяного рівня знаходився між двома позначками.
3. Затягнути гайку.
4. Щоб перевірити нове налаштування, знову проїхати на пристрої трохи вперед. За необхідності повторити процес налаштування.
5. Установити перемикач програм у положення «OFF».

Налаштування висоти

Регулювання висоти впливає на вигин

усмоктувальних крайок при контакті з підлогою.

Вказівка

Стандартне налаштування: 3 підкладні шайби над і 3 підкладні шайби під усмоктувальною планкою.

Нерівна підлога: 5 підкладних шайб над і 1 підкладна шайба під усмоктувальною планкою. Дуже гладка підлога: 1 підкладна шайба над і 5 підкладних шайб під усмоктувальною планкою.

1. Викрутити гайку.

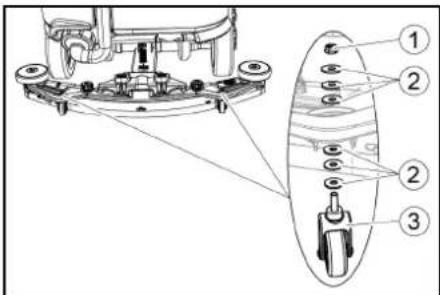

③ Дистанційний ролик з тримачем

1. Помістити потрібну кількість підкладних шайб між усмоктувальною планкою та дистанційним роликом.
2. Решту шайб покласти поверх дистанційного ролика.
3. Нагвинтити й затягнути гайку.
4. Повторити процедуру на другому дистанційному ролику.

Вказівка

Установити два дистанційні ролики на однаковій висомі.

Регулювання очищувальних крайок

Очищувальні крайки потрібно регулювати лише за наявності очищувальної головки D.

1. Очищувальні крайки шляхом повертання регулятора встановити так, щоб крайка торкалася підлоги
2. Повернути регулятор на 1 додатковий оберт униз.

Очищення

1. Зайняти місце на сидінні.
2. Вставити чип-ключ.
3. Повернути запобіжний вимикач у положення «1».
4. Установити перемикач напрямку руху в положення руху вперед.
5. Установити перемикач програм на потрібну програму очищення.
6. Вибрати швидкість за допомогою педалі акселератора.
7. За допомогою кермового колеса вибрати напрямок руху.
8. Проїхати поверхнею, яку слід очистити.

Завершення роботи

Завершення очищення

1. Установити перемикач програм у положення руху.
2. Продовжити рух протягом приблизно 10 секунд. За цей час всмоктуються залишки води.
3. Перевести перемикач програм у положення «Вимк».
4. Витягнути чип-ключ.
5. За необхідності зарядити акумулятор.

Злив брудної води

△ПОПЕРЕДЖЕННЯ

Неправильна утилізація стічних вод

Забруднення довкілля

Дотримуватись місцевих правил обробки стічних вод.

Вказівка

Якщо бак для брудної води повний, потік усмоктування переривається поплавцем, щоб запобігти переливанню брудної води з бака. У такому разі слід злити брудну воду.

Зняти зливний шланг для брудної води з кріплення й відкрити кришку зливного шланга.

1. Стиснути кінець шланга й нахилити його над пристроєм для утилізації.
2. Регулювати силу струменя брудної води шляхом стискання кінця шланга.
3. Промити бак для брудної води чистою водою.
4. Закрити кришку зливного шланга.
5. Вставити шланг для брудної води в кріплення на пристрої.

Спорожнення контейнера для крупного сміття

1. Підняти й витягти контейнер для крупного сміття.
2. Спорожнити контейнер для крупного сміття.
3. Установити контейнер для крупного сміття на місце.

Злив чистої води

1. Відкрити замок бака для чистої води.
2. Злити чисту воду.
3. Очистити фільтр.
4. Установити замок бака для чистої води.

Зупинення пристрою

1. Установити перемикач програм у положення «OFF».
2. Витягти чип-ключ.
3. Зафіксувати пристрій від скочування.

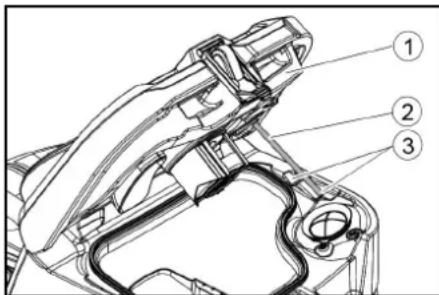

4. Відкрити кришку бака для брудної води та зафіксувати її за допомогою опори, щоб дати баку висохнути. Для цього відкинути опору та розташувати її нижній кінець на потрібному рівні під час опускання кришки.

① Кришка бака для брудної води

②Опора

③Рівень потужності

1. За необхідності зарядити акумулятор.

Сірий чип-ключ

Сірий чип-ключ надає персоналу розширені дозволи

й можливості регулювання.

1. Вставити чип-ключ.

2. Вибрати потрібну функцію шляхом повертання інформаційної кнопки.

Транспортування

1. Установити перемикач програм в положення «TRANSPORT MODE».

2. Натиснути інформаційну кнопку.

У меню TRANSPORT MODE можна виконати такі функції:

• Налаштування максимальної швидкості
  • Перегляд лічильника годин роботи
• Скидання лічильника технічного обслуговування
  • Перегляд версій програмного забезпечення
  • Регулювання очищувальної головки R або D
• Налаштування інерційного часу
  • Ви бір мови
• Управління ключами
• Активація заводських налаштувань

Максимальна швидкість

Максимальна швидкість може бути обмежена в меню «max speed».

1. Повертати інформаційну кнопку, доки на дисплеї не відображатиметься «max speed».

2. Натиснути інформаційну кнопку.

3. Повертати інформаційну кнопку, поки не з'явиться необхідна максимальна швидкість.

4. Натиснути інформаційну кнопку.

Вказівка

Робоча швидкість не може перевищувати встановлену максимальну швидкість.

Скидання лічильника технічного обслуговування

Якщо відображувана на дисплеї робота з технічного обслуговування виконана, то наприкінці потрібно обнулити відповідний лічильник технічного обслуговування.

1. Повертати інформаційну кнопку, доки не відображатиметься «maintenance count.».
2. Натиснути інформаційну кнопку. Відображаються показання лічильника.
3. Повертати інформаційну кнопку, доки не буде виділений лічильник, який потрібно скинути.
4. Натиснути інформаційну кнопку.
5. Повернувши інформаційну кнопку, вибрати «yes».
6. Натиснути інформаційну кнопку. Лічильник буде скинуто.

Встановити головку для прибирання

1. Повертати інформаційну кнопку, доки в меню не з'явиться індикація «brush head».
2. Натиснути інформаційну кнопку.
3. Повертати інформаційну кнопку, доки не буде виділено тип вбудованої очищувальної головки. «Roll» = очищувальна головка R «Disc» = очищувальна головка D
4. Натиснути інформаційну кнопку.

Інерційний час

1. Повертати інформаційну кнопку, доки на дисплеї не з'явиться пункт меню «delay times».
2. Натиснути інформаційну кнопку.
3. Повертати інформаційну кнопку, доки не буде виділено потрібний конструктивний вузол.
4. Натиснути інформаційну кнопку.
5. Повертати інформаційну кнопку, доки не буде відображено потрібний інерційний час.
6. Натиснути інформаційну кнопку.

Вибір мови

1. Повертати інформаційну кнопку, доки на дисплеї не з'явиться пункт меню «language».

2. Натиснути інформаційну кнопку.

3. Повертати інформаційну кнопку, доки не буде виділено потрібну мову.

4. Натиснути інформаційну кнопку.

Управління ключами

У пункті меню «key menu» задаються права для жовтих чип-ключів, а також мова індикації на дисплеї.

1. Вставити сірий чип-ключ.
2. Повертати інформаційну кнопку, доки на дисплеї не з'явиться пункт меню «key menu».
3. Натиснути інформаційну кнопку.
4. Вийняти сірий чип-ключ і вставити жовтий чип-ключ, який потрібно персоналізувати.

5. Повертаючи інформаційну кнопку, вибрати пункт меню, який слід змінити.

6. Натиснути інформаційну кнопку.

7. Повертаючи інформаційну кнопку, вибрати налаштування пункту меню.

8. Підтвердити налаштування, натиснувши пункт меню.

9. Повертаючи інформаційну кнопку, вибрати наступний пункт меню, який слід змінити.

10. Після виконання всіх налаштувань відкрити меню «save», повертаючи інформаційну кнопку.

11. Натиснути інформаційну кнопку. Дозволи буде збережено.

Заводське налаштування

Відновлюються заводські налаштування всіх параметрів очищення.

1. Повертати інформаційну кнопку, доки не з'явиться пункт меню «factory settings».
2. Натиснути інформаційну кнопку.
3. Повертати інформаційну кнопку, доки не буде виділено «yes».
4. Натиснути інформаційну кнопку.

Налаштування параметрів програм очищення

Усі параметри програм очищення зберігаються, доки не буде вибрано інше налаштування.

1. Установити перемикач програм на потрібну програму очищення.

2. Натиснути інформаційну кнопку. З'являється перший параметр для налаштування.

3. Натиснути інформаційну кнопку. Задане значення блимає.

4. Поворотом інформаційної кнопки встановити потрібне значення.

5. Підтвердити змінене значення натисканням інформаційної кнопки або зачекати, доки задане значення буде застосовано автоматично через 10 секунд.

6. Вибрати наступний параметр, повернувши інформаційну кнопку.

7. Після зміни всіх потрібних параметрів повертати інформаційну кнопку, доки не з'явиться пункт меню «exit».

8. Натиснути інформаційну кнопку.

Меню буде закрито.

Транспортування

△НЕБЕЗПЕКА

Рух на похилих поверхнях

Небезпека травмування

Експлуатувати пристрій для завантаження й вивантаження на підюмах дозволяється, лише якщо не перевищується максимальне значення ухилу (див. главу «Технічні дані»).

Рухатися повільно.

△ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час транспортування враховувати вагу пристрою.

1. Якщо встановлено очищувальну головку D, зняти дискові щітки з щіткової головки.
2. Під час перевезення транспортними засобами необхідно зафіксувати пристрій від ковзання та перекидання згідно з діючими правилами.

Небезпека травмування та пошкоджень

Під час зберігання враховувати вагу пристрою.

УВАГА

Замерзання

Руйнування пристрою в результаті замерзання води

Повністю злити воду з пристрою.

Зберігати пристрій у місці, захищеному від морозу.

• Цей пристрій має зберігатися лише у приміщеннях.
• Перед тривалим строком зберігання слід повністю заряджати акумулятори.
• Необхідно повністю заряджати акумулятори не рідше одного разу на місяць під час зберігання.

Догляд і технічне обслуговування

△НЕБЕЗПЕКА

Ненавмисний запуск пристрою

Небезпека травмування, ураження електричним струмом

Установити перемикач програм у положення OFF. Перед виконанням будь-яких робіт на пристрої виймати чип-ключ.

Витягти штепсельну вилку зарядного пристрою. Витягти штекер акумулятора.

- Злити забруднену та чисту воду та утилізувати.

Періодичність технічного обслуговування Після кожного використання

УВАГА

Неправильне очищення

Небезпека пошкодження.

Не розпилювати воду на пристрій.

Не використовувати агресивних миючих засобів. Детальний опис окремих робіт із технічного обслуговування наведено в главі «Роботи з

технічного обслуговування».

• Злити брудну воду.
• Промити бак для брудної води чистою водою.
• Очистити фільтр для грубого бруду.
• Тільки очищувальна головка R Вийняти та спорожнити контейнер для крупного сміття
• Очистити пристрій зовні, використовуючи для цього вологу ганчірку, змочену в м'якому лужному розчині.
• Очистити всмоктувальні крайки, перевірити їх на зношення, за необхідності замінити.
• Очистити очищувальні крайки, перевірити їх на зношення, за необхідності замінити.
• Очистити щітки, перевірити їх на зношення, за необхідності замінити.
• Зарядитиакумулятор.
• Якщо акумулятор заряджений менше ніж на 50 %, зарядити його повністю і без перерв.

- Якщо акумулятор заряджений більше ніж на 50 %, зарядити його лише тоді, якщо наступного разу передбачається використання повного заряду акумулятора.

Щотижня

- За частої експлуатації заряджати акумулятор повністю і без перерв щонайменше один раз на тиждень.

Щомісяця

Детальний опис окремих робіт із технічного обслуговування наведено в главі «Роботи з технічного обслуговування».

• Якщо пристрій тимчасово виведено з експлуатації: Виконати вирівнювальне заряджання акумулятора.
• Перевірити полюсні виводи акумуляторів на окислення, за необхідності очистити за допомогою щітки. Перевірити міцність кріплення з'єднувальних кабелів.
• Очистити ущільнення між баком для брудної води і кришкою і перевірити на герметичність, за необхідності замінити.
• Спорожнити бак для чистої води і змити відкладення.
• Очистити фільтр чистої води.
• Перевірити щільність електроліту в елементах обслуговуваних акумуляторів.
• Тільки очищувальна головка R Прочистити канал щітки.
• Тільки очищувальна головка R Очистити планку розподілу води на очищувальній головці.
• Поміщати пристрій на тривале зберігання з повністю зарядженими акумуляторами. Повністю заряджати акумулятор не рідше одного разу на місяць.

Щорічно

- Забезпечитипроведення приписаного огляду сервісною службою.

Перевірка техніки безпеки / договір технічного обслуговування

Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування. Рекомендуємо звернутися за консультацією.

Роботи з технічного обслуговування

Переставлення або заміна всмоктувальних крайок

Якщо всмоктувальні крайки зношені, їх необхідно переставити або замінити.

Усмоктувальну крайку можна перевертати 3 рази, поки не будуть зношені усі 4 краї.

1. Зняти всмоктувальну планку.
2. Відкрутити грибкові ручки.

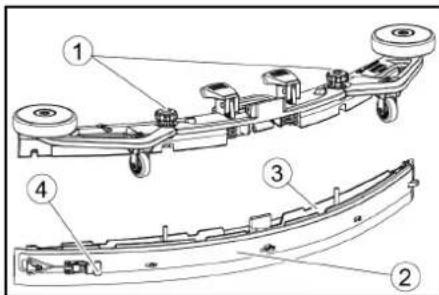

①Грибкова рукоятка
②Стяжна стрічка
③ Внутрішня частина всмоктувальної планки
④ Затвор

1. Витягнути внутрішню частину всмоктувальної планки.
2. Відкрити затвор.
3. Зняти стяжну стрічку.
4. Від'єднати всмоктувальні крайки від внутрішньої частини.

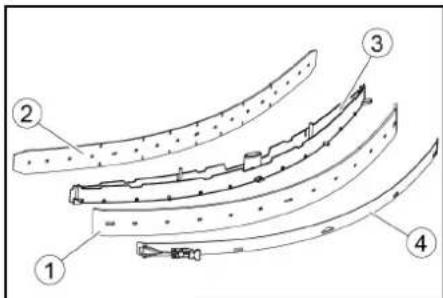

①Очищувальна країка
② Опорна пластинка
③ Внутрішня частина всмоктувальної планки
④ Стяжна стрічка

1. Притиснути вживані або нові всмоктувальні крайки до потовщень внутрішньої частини всмоктувальної планки.

2. Установити стяжну стрічку.

3. Вставити внутрішню частину всмоктувальної планки у верхню частину.
4. Вставити і затягнути грибкові ручки.

Очищення фільтра для грубого бруду

1. Відкрити кришку бака для брудної води.

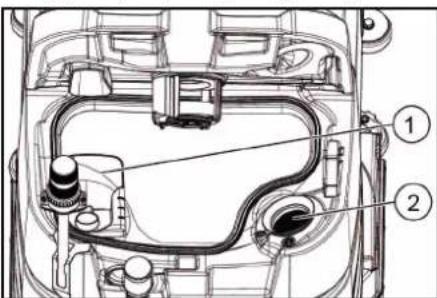

① Фільтр для грубого бруду
②Ворсовий фільтр

1. Зняти фільтр для грубого бруду, потягнувши його вгору.
2. Промити фільтр для грубого бруду проточною водою.
3. Вставити фільтр для грубого бруду в бак для брудної води.

Очищення поплавця й ворсового фільтра

1. Відкрити кришку бака для брудної води.

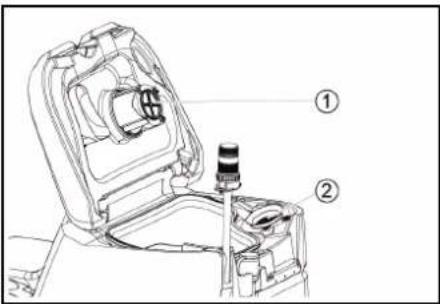

①Поплавець
②Ворсовий фільтр

1. Промити поплавець чистою водою.

2. Зняти й очистити ворсовий фільтр.

Заміна дискових щіток

Вказівка

Заміняти дискові щітки слід, якщо довжина щетини досягає 10 мм.

1. Підняти очищувальну головку.
2. Натиснути вниз педаль заміни щіток.
3. Дискову щітку витягти збоку з-під очищувальної головки.
4. Помістити нову дискову щітку під очищувальну головку, притиснути її вгору і зафіксувати.

Заміна щіткових валів

Вказівка

Заміняти щіткові вали слід, якщо довжина щетини досягає 10 мм.

1. Підняти очищувальну головку.

2. Витягнути рукоятку заміни щітки.

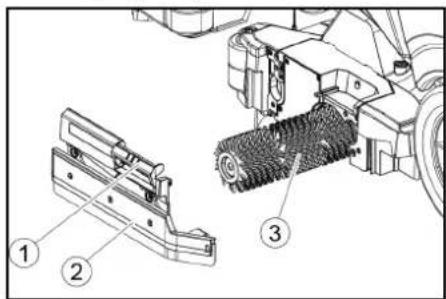

① Рукоятка заміни щіток
② Кришка підшипника з очищувальною крайкою
③Циліндрична щітка

1. Зняти кришку підшипника разом з очищувальною крайкою.

2. Витягнути щітковий вал.

3. Установити новий щітковий вал і відцентрувати його на захваті.

① Захватний пристрій
②Приймальний штифт
6. Установити кришку підшипника з очищувальною крайкою.

Вказівка

Переконатися, що роликова щітка знаходиться на приймальному штифті, а не під ним.

Повернути рукоятку заміни щіток угору й зафіксувати її.

1. Повторити всі згадані дії з протилежного боку. Очищення фільтра чистої води

2. Злити чисту воду (див. главу «Зливання чистої води»).

3. Відкрутити замок бака для чистої води.

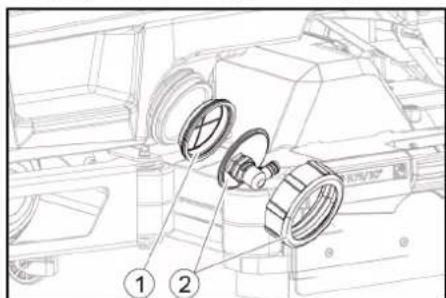

① Фільтр чистої води
② Замок бака для чистої води

1. Зняти фільтр чистої води та промити чистою водою.
2. Вставити фільтр чистої води.
3. Встановити замок бака для чистої води. Вказівка: переконатися, що патрубок для підключення шланга в замку бака для чистої води після затягування знаходиться в найнижчій точці.

Очищення планки розподілу води

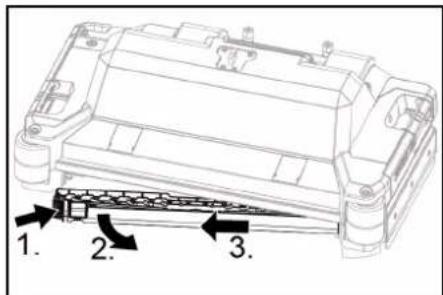

1. Натиснути фіксатор у напрямку стрілки й утримувати його.

1. 2. 3.

1. Повернути планку розподілу води вперед.
2. Витягнути планку розподілу води в поздовжньому напрямку.
3. Очистити планку розподілу води
4. Установити планку розподілу води назад в очищувальну головку й зафіксувати фіксатор.

Очищення акумуляторів

1. Використовувати захисні окуляри, захисний одяг та захисні рукавиці.

2. Утримувати пробки акумуляторів закритими.

3. Зняти акумулятори.

4. Очистити пластмасові частини акумуляторів і акумуляторний відсік лише водою або серветками, змоченими у воді без домішок.

5. Висушити поверхні після очищення.

6. Установити акумулятори на місце

Скидання лічильника технічного обслуговування

Якщо відображувана на дисплеї робота з технічного обслуговування виконана, то наприкінці потрібно обнулити відповідний лічильник технічного обслуговування.

Вказівка

Скидання лічильників технічного обслуговування описано в главі «Сірий чип-ключ».

Допомога в разі несправностей

△НЕБЕЗПЕКА

Пристрій може запуститися випадково.

Люди, які працюють із пристроєм, можуть травмуватися.

Перед виконанням будь-яких робіт на пристрої виймати чип-ключ.

Перш ніж проводити будь-які роботи, вийняти штепсельну вилку внутрішнього зарядного пристрою з розетки.

Перед будь-якими роботами від'єднати штекер акумулятора.

1. Злити брудну воду.

2. Злити залишки чистої води.

Вказівка

Якщо несправність не вдається усунути за допомогою наведених нижче інструкцій, слід звернутися в сервісну службу.

Несправності з індикацією

Якщо відображеної несправності немає в списку нижче, виконати такі дії:

1. Установити перемикач програм у положення «OFF».

2. Зачекати 10 секунд.

3. Повернути перемикач програм у положення попередньої функції.

4. Якщо проблема не зникає, звернутися в сервісну службу.

Несправність Усунення
fresh water empty	1. Наповнити бак для чистої води.
water valve blocked	1. Установити перемикач програм у положення OFF.2. Зачекати 10 секунд.3. Установити перемикач програм на потрібну програму.
overload brush head	1. Зменшити тиск притискання щіток.
blocked main brush	1. Перевірити, чи не заблоковані щітки стороннім предметом; за необхідності видалити сторонній предмет.2. Установити перемикач програм у положення OFF.3. Зачекати 10 секунд.4. Установити перемикач програм на потрібну програму.
overload side brush	1. Зменшити тиск притискання щітки бічної деки.
blocked drive motor	1. Перевірити копеса на предмет блокування, видалити сторонні предмети.2. Установити перемикач програм у положення OFF.3. Якщо тяговий мотор перегрівся, дати йому охолонути принаймні 15 хвилин. В іншому разі зачекати 10 секунд.4. Установити перемикач програм на потрібну програму.
battery low	1. Установити перемикач програм у положення TRANSPORT MODE.2. Під’ихати на пристрої безпосередньо до зарядного пристрою (або — за наявності внутрішнього зарядного пристрою — до розетки). Уникати схилів.3. Зарядити акумулятор.
battery empty	1. Установити перемикач програм у положення TRANSPORT MODE.2. Під’ихати на пристрої найкоротшим шляхом до зарядного пристрою (або — за наявності внутрішнього зарядного пристрою — до розетки). Уникати схилів.3. Зарядити акумулятор.
seat switch open	1. На короткий час залишити сидіння оператора, щоб система керування могла перевірити функцію контактного вимикача сидіння.
switch on!	1. Установити запобіжний вимикач у положення «1».
restart machine	1. Установити перемикач програм у положення OFF.2. Зачекати 10 секунд.3. Установити перемикач програм на потрібну програму.
release throttle	1. Відпустити педаль акселератора.

Несправності без індикації на дисплеї

Несправність Усунення
Пристрій не запускається	1. Зайняти місце на сидінні оператора.2. Перш ніж увімкнути запобіжний вимикач, відпустити педаль акселератора.3. Установити запобіжний вимикач у положення «1».4. Перевірити акумулятори, за необхідності зарядити.5. Установити перемикач програм у положення OFF.6. Зачекати 10 секунд.7. Установити перемикач програм на потрібну програму.8. Якщо можливо, пристрій має рухатися лише рівною поверхнею.9. За необхідності перевірити стоянкове гальмо.Якщо проблема не зникає, звернутися в сервісну службу.
Пристрій більше не працює, на дисплеї відображається «battery empty»	1. Установити перемикач програм у положення OFF.2. Зачекати 10 секунд.3. Установити перемикач програм у положення «TRANSPORT MODE».4. Під'їжати до зарядної станції.5. Якщо пристрій все ще не працює, зарядити акумулятор на місці або розблокувати гальмо (див. «Експлуатація/переміщення пристрою») і перемістити пристрій до зарядної станції.
Пристрій рухається нерівномірно (ривками) під час руху та під час зупинки.	1. Скасувати розблокування гальма (див. «Експлуатація/переміщення пристрою»).
Недостатня кількість води	1. Перевірити рівень заповнення чистою водою, за необхідності заповнити бак повністю, щоб витіснити повітря.2. Зняти й очистити фільтр для чистої води.3. Вставити фільтр і закрутити кришку.4. Перевірити шланги на засмічення й за необхідності очистити.
Індикація чистої води відображає неправильний рівень заповнення після ручного спорожнення баку	1. Використовувати пристрій. При роботі з системи шлангів видаляється повітря, і індикатор рівня заповнення коригується.
Блимає індикаторна смужка рівня заповнення, відображається «fresh water empty»	1. Наповнити бак для чистої води.
Занадто низька потужність всмоктування	1. Очистити ущільнення між баком для брудної води і кришкою і перевірити на герметичність, за необхідності замінити.2. Перевірити ворсовий фільтр на забруднення, за необхідності очистити.3. Очистити усмоктувальні крайки на всмоктувальні планці, за необхідності перевернути або замінити.4. Закрити кришку зливного шланга для брудної води.5. Закрити кришку системи промивання бака для брудної води.6. Перевірити всмоктувальний шланг на предмет засмічення, за необхідності очистити.7. Перевірити всмоктувальний шланг на герметичність, за необхідності замінити.8. Перевірити налаштування всмоктувальної планки.
Результат очищення незадовільний	1. Установити відповідну програму для завдання очищення.2. Використовувати відповідні щітки для завдання очищення.3. Використовувати відповідний мийний засіб для завдання очищення.4. Знизити швидкість.5. Відрегулювати тиск притискання.6. Відрегулювати очищувальні крайки.7. Перевірити щітку на зношення, за необхідності замінити.8. Перевірити вихід води.
Щітки не обертаються	1. Зменшити тиск притискання.2. Перевірити , чи не заблоковані щітки стороннім предметом; за необхідності видалити сторонній предмет.3. Якщо двигун перевантажений, дати йому охолонути.4. Установити перемикач програм у положення OFF.5. Зачекати 10 секунд.6. Установити перемикач програм на потрібну програму.7. Перевірити, чи штекер пристрою підключений до очищувальної головки.
Пристрій не гальмує	1. Скасувати розблокування гальма (див. «Експлуатація / переміщення пристрою»).
Зливний шланг дляя брудної води засмічений	1. Відкрити кришку дозатора на зливному шлангу.2. Від'єднати всмоктувальний шланг від усмоктувальної планки й закрити рукою.3. Установити перемикач програм у положення «Всмоктування».Засмічення буде всмоктано зі зливного шланга в бак для брудної води.

Гарантія

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуваємо

безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, доторговельної організації, що продала

продукт, або до найближчої уповноваженої служби сервісного обслуговування.

(Адреси див. на звороті)

Приладдя

Приладдя очищувальної головки з щітковими валами

A: упаковка, В: кількість, необхідна для пристрою

Опис R 75	No деталі	Опис А В
Щітковий вал, червоний (середній, стандартний)	4.035-605.0	Для регулярного очищення сильно забрудненої підлоги.	1	2
Щітковий вал, білий (м'який)	6.907-771.0	Для полірування й регулярного очищення чутливою підлоги.	1	2
Щітковий вал, оранжевий (високий/ низький)	6.907-730.0	Для очищення структурної підлоги (протиковзний кахель тощо).	1	2
Щітковий вал, зелений (жорсткий)	6.907-731.0	Для ретельного очищення сильно забрудненої підлоги й для зняття шарів (наприклад, мастики, акрилату).	1	2
Щітковий вал, чорний (дуже жорсткий)	6.907-732.0		1	2
Валик з мікрофібри	4.114-007.0	Для поточного очищення гладкої підлоги.	1	2
Вал для вальцових накладок	4.762-627.0	Для кріплення вальцових накладок.	1	2
Вальцова накладка, жовта (м'яка)	6.369-454.0	Для полірування підлоги.	20	96; 106
Вальцова накладка, червона (середня)	6.369-456.0	Для очищення мало забрудненої підлоги.	20	96; 106
Вальцова накладка, зелена (тверда)	6.369-455.0	Для очищення нормально та сильно забрудненої підлоги.	20	96; 106

Приладдя очищувальної головки з дисковими щітками

A: упаковка, В: кількість, необхідна для пристрою

Опис	D 75No деталі	Опис	A	B
Дискова щітка, природного кольору (м'яка)	4.905-020.0	Для полірування підлоги.	1	2
Дискова щітка, біла	4.905-019.0	Для полірування й регулярного очищення чутливою підлоги.	1	2
Дискова щітка, червона (середня, стандартна)	4.905-018.0	Для очищення мало забрудненої або чутливої підлоги.	1	2
Дискова щітка, чорна (жорстка)	4.905-021.0	Для очищення сильно забрудненої підлоги.	1	2
Алмазний шліфувальний круг дрібний, зелений	6.371-236.0	Для освіження вапняного покриття та підлоги з епоксидним покриттям.	5	2
Алмазний шліфувальний круг грубий, білий	6.371-252.0		5	2
Алмазний шліфувальний круг середній, жовтий	6.371-253.0		5	2
Приводна тарілка кругів	4.762-447.0	Для утримування кругів.	1	2

Приладдя всмоктувальної планки

A: упаковка, В: кількість, необхідна для пристрою

Позначення	No деталі	Опис	A	B
Комплект всмоктувальних крайок, передній ПУ (червоний), задній Linatex	4 039-366,0	Стандарт	Пара	1 пара
Комплект всмоктувальних крайок, Linatex	4 039-356,0	міцний на розрив	Пара	1 пара
Комплект всмоктувальних крайок, ПУ	4 039-357,0	стійкий до мастил	Пара	1 пара

Технічні характеристики

Зберігається право на внесення технічних змін.

		B 110 Classic D 75	B 110 Classic R 75
Загальні відомості
Швидкість руху/очищення	km/h	6	6
Швидкість транспортування	km/h	6	6
Швидкість руху назад	km/h	4	4
Теоретична потужність на одиницю поверхні	m^2/h	4500	4500
Практична продуктивність	m^2/h	3150	3150
Об'єм бака для чистої води	I	130	130
Об'єм бака для брудної води	I	110	110
Об'єм контейнера для великих часток бруду	I	-	1,8
Дозування води l/min 0...8 0...8
Навантаження на поверхню (з водієм і повним баком для чистої води)
Тиск на поверхню	N/mm2	0,64 0,64
Навантаження на поверхню (маса/площа паркування)	kg/m2	563 563
Розміри
Довжина mm 1660 1660
Ширина mm 1035 1035
Широкі всмоктувальні планки	mm	1000	1000
Висота	mm 1480 1480
Робоча ширина	mm	750	750
Габаритні розміри упаковки, ДхШхВ	mm	1715x1140x1625	1715x1140x1625
Радіус розвороту	mm	1750	1750
Габаритні розміри батарейного відсіку, ДхШхВ	mm	420x630x400	420x630x400
Комплект шин
Переднє колесо, ширина	mm	90	90
Переднє колесо, діаметр	mm	250	250
Заднє колесо, ширина	mm	75	75
Заднє колесо, діаметр	mm	290	290
Маса
Допустима загальна маса	kg	720	720
Власна маса (транспортна вага)	kg	380	380
Типова робоча вага	kg	590	590
Зусилля притискання щітки, макс.	N (kg)	736 (75)	736 (75)
Зусилля притискання щітки, мін.	H/M2 (г/см2)	510 (500)	510 (500)
Робочі характеристики пристрою
Номінальна напруга	V	24	24
Ємність акумулятора* (встановлено на заводі для версії Вр Pack)	Ah (5 h)	170	170
Середня споживана потужність	W	2350	2350
Номінальна потужність	W	2500	2500
Потужність тягового двигуна	W	600	600
Потужність всмоктувальної турбіни	W	600	600
Потужність привода щіток	W	2 x 600	2 x 600
Ступінь захисту		IPX3	IPX3
Всмоктування
Потужність всмоктування, кількість повітря	l/s	~25	~25
Розрыдження (макс.)	kPa (mbar)	~17 (~170)	~17 (~170)
Тиск розрідження (під час роботи)	kPa (mbar)	~5 (~50)	~5 (~50)
Миючі щітки
Діаметр щітки	mm	410	100
Довжина щітки	mm	-	705
Число обертів щітки	1/min	180	1200
Зовнішній зарядний пристрій
Номінальна напруга	V	230	230
Частота Hz 50-60 50-60
Зарядний струм	A	50	50
Вага	kg	4,5	4,5
Умови навколишнього середовища
Допустимий температурний діапазон	°C	5...40	5...40
Температура води макс.	°C	50	50
Відносна вологість повітря	%	20...90	20...90
Ухил
Ухил робочої зони макс.	%	10	10
Ухил на короткій відстані (не більше 10 м) під час транспортування, завантаження	%	22	22
Розраховані значення згідно з EN 60335-2-72
Значення вібрації на руці/кисті	m/s2	< 2,5 < 2,5
Значення вібрації сидіння	m/s2	< 2,5 < 2,5
Похибка К	dB(A)	0,2	0,2
Рівень звукового тиску LpА, режим роботи Eco	dB(A)	59,2	59,2
Рівень звукового тиску LpА, нормальний режим	dB(A)	63,6	63,6
Похибка KpА	dB(A)	1,6	1,6
Рівень звукової потужності LWA + похибка KWА, режим роботи Eco	dB(A)	74,1	74,1
Рівень звукової потужності LWA + похибка KWА , нормальний режим	dB(A)	78,7	78,7

Декларація про відповідність стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі,

відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Очищувач для підлоги Тип: 1.161-xxx

Відповідні директиви ЄС

2006/42/EG (+2009/127/EG)

2014/30/€C

2014/53/EC (TCU)

Застосовувані національні стандарти

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Особа, відповідальна за ведення документації:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

м. Вінненден, 01.09.
