Тип продукту	Водяний насос
Бренд	Oase
Модель	Aquarius Eco Expert 22000
Призначення	Перекачування ставкової води для фільтрів, водоспадів та струмків
Електроживлення	220-240 В змінного струму, 50/60 Гц
Максимальна споживана потужність	350 Вт
Максимальна продуктивність	22000 л/год
Максимальна висота подачі	9,6 м
Ступінь захисту	IP68 (водонепроникний до глибини 4 м)
Максимальна глибина занурення	4 м
Розміри (Д × Ш × В)	490 × 235 × 215 мм
Вага	12,2 кг
Довжина мережевого кабелю	10 м
Приєднання всмоктування	Різьба G2, штуцер 50 мм
Приєднання нагнітання	Різьба G2, штуцери 38 та 50 мм
Максимальний діаметр частинок	11 мм
Функція Dynamic	Вимикач для програмованої зміни витрати
Екологічний контроль (EFC)	Автоматичне самодіагностування захисту від сухого ходу та блокування
Допустима температура води	від +4 до +35 °C (занурена)
Допустимі показники води	pH 6,8–8,5, жорсткість 8–15 °dH, вільний хлор <0,3 мг/л
Обслуговування	Чищення щонайменше 2 рази на рік, змінний робочий блок
Зимове зберігання	Витримує до -20 °C, зберігати зануреним у воді
Безпека	Обов'язковий пристрій захисного відключення 30 мА, не використовувати в природних басейнах
Зношувані деталі	Робочий блок, підшипник у моторному блоці

Часті запитання - Aquarius Eco Expert 22000 OASE

Яка різниця між зануреним та сухим монтажем?

Занурений монтаж полягає у розміщенні насоса в ставку з фільтраційним кошиком. Сухий монтаж виконується поза водою, нижче рівня води, з жорсткою або гнучкою трубою на стороні всмоктування. Обидва варіанти можливі, але дотримуйтесь інструкцій з безпеки.

Як активувати функцію Dynamic?

Натисніть вимикач на насосі. У положенні ON насос автоматично змінює витрату для створення динамічного ефекту. Увага: захист від сухого ходу вимкнено в режимі Dynamic.

Що робити, якщо насос не запускається?

Спочатку перевірте напругу мережі (220-240 В). Якщо використовується зовнішнє керування, переконайтеся, що воно підключено. Перевірте, чи не перетиснуті або не заблоковані трубопроводи, і чи не заблокований ротор. Очистіть за потреби.

Як часто потрібно чистити насос?

Рекомендується чистити насос щонайменше 2 рази на рік. Використовуйте чисту воду та м'яку щітку. Для стійких відкладень використовуйте засіб для чищення насосів OASE або побутовий миючий засіб без оцту та хлору.

Чи можна використовувати насос у морській воді або басейні?

Морська вода допускається з вмістом солі <4%, але можливі естетичні зміни (виключені з гарантії). Насос не можна використовувати в природних басейнах (для купання) через ризик ураження струмом.

Як зберігати насос взимку?

Насос витримує -20 °C. Якщо ви виймаєте його з води, ретельно очистіть, перевірте стан і зберігайте зануреним у воді (без підключення до мережі) для захисту ущільнень. Не залишайте на сонці.

Яка максимальна глибина занурення?

Насос можна занурювати на глибину до 4 метрів (ступінь захисту IP68). Слідкуйте, щоб він завжди був покритий щонайменше 10 см води, щоб уникнути засмоктування повітря.

Чи можна використовувати регулятор швидкості з цим насосом?

Ні, використання регулятора швидкості може пошкодити пристрій. Використовуйте лише сумісні з OASE контролери (Eco Control або InScenio FM-Master) через з'єднання OASE Control.

Як замінити робочий блок?

Відключіть вилку, розберіть насос згідно з ілюстраціями. Очистіть деталі, вийміть старий блок і замініть його. Заміна підшипника потребує спеціального інструменту: зверніться до дистриб'ютора OASE або відправте насос у сервісний центр.

Що означає функція EFC (Environmental Function Control)?

EFC - це самодіагностика, яка кожні 20-40 хвилин перевіряє, чи насос працює всуху або заблокований. У разі проблеми він автоматично зупиняється через 60-120 секунд. Це захищає насос від пошкоджень.

ПОСІБНИК КОРИСТУВАЧА Aquarius Eco Expert 22000 OASE

UK Посібник з експлуатації

▶ Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ураження електричним струмом.
Цей пристрій може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, сенсорними або розумовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.

Інструкція з техніки безпеки

Підключення до мережі

• Для електричних пристроїв на відкритому повітрі застосовуються спеціальні правила. Електромонтажні роботи може виконувати лише кваліфікований електрик. – Електрик повинен мати відповідну кваліфікацію, знання та досвід, і мати дозвіл проводити електромонтажні роботи на вулиці. Він повинен усвідомлювати можливу небезпеку та дотримуватися регіональних та національних стандартів, правил та норм.
  – У разі виникнення питань і проблем звертайтеся до кваліфікованого електрика.
• Під'єднуйте пристрій лише у випадку, якщо його електричні характеристики збігаються з даними джерела живлення.
• Підключайте пристрій тільки до правильно встановленої розетки.
• Пристрій має бути захищено диференційним вимикачем (RCD) з максимальним номінальним диференційним струмом 30 мА.
• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).
• Захистіть відкриті штекери та роз'єми від вологи.

Безпечна робота

• Не використовуйте пристрій у разі пошкодження електричних з'єднань або корпусу.
• Утилізуйте пристрій, якщо мережевий з'єднувальний кабель пошкоджено. Мере- жевий з'єднувальний кабель замінити неможливо.
• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібрилятора (ICD). Зберігайте відстань не менше 0,2 м між імплантатом і магнітом.
• Не переносьте і не тягніть пристрій за електричний кабель.
• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати небезпеку падіння для людей.
• Не здійснюйте технічних змін у пристрої.
• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.
• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.
• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.

UK

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Для перекачування звичайної ставкової води для фільтрів, водоспадів та штучних струмків.
• Відповідно до технічних характеристик. (→ Технічні характеристики)
• З дотриманням дозволених параметрів якості води. (→ Допустимі характеристики води)

На прилад поширються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.
• Ніколи не перекачуйте іншу рідину, крім води.
• Ніколи не експлуатувати без подачі води.
• Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами
• Не підключати до водопроводу в будинку.
• Не для комерційного або промислового використання.
• Відповідно до норм електромагнітної сумісності (EMC) - це пристрій класу А. У житлових районах пристрій може спричиняти радіоперешкоди. Користувач повинен вжити належних заходів.

Опис виробу

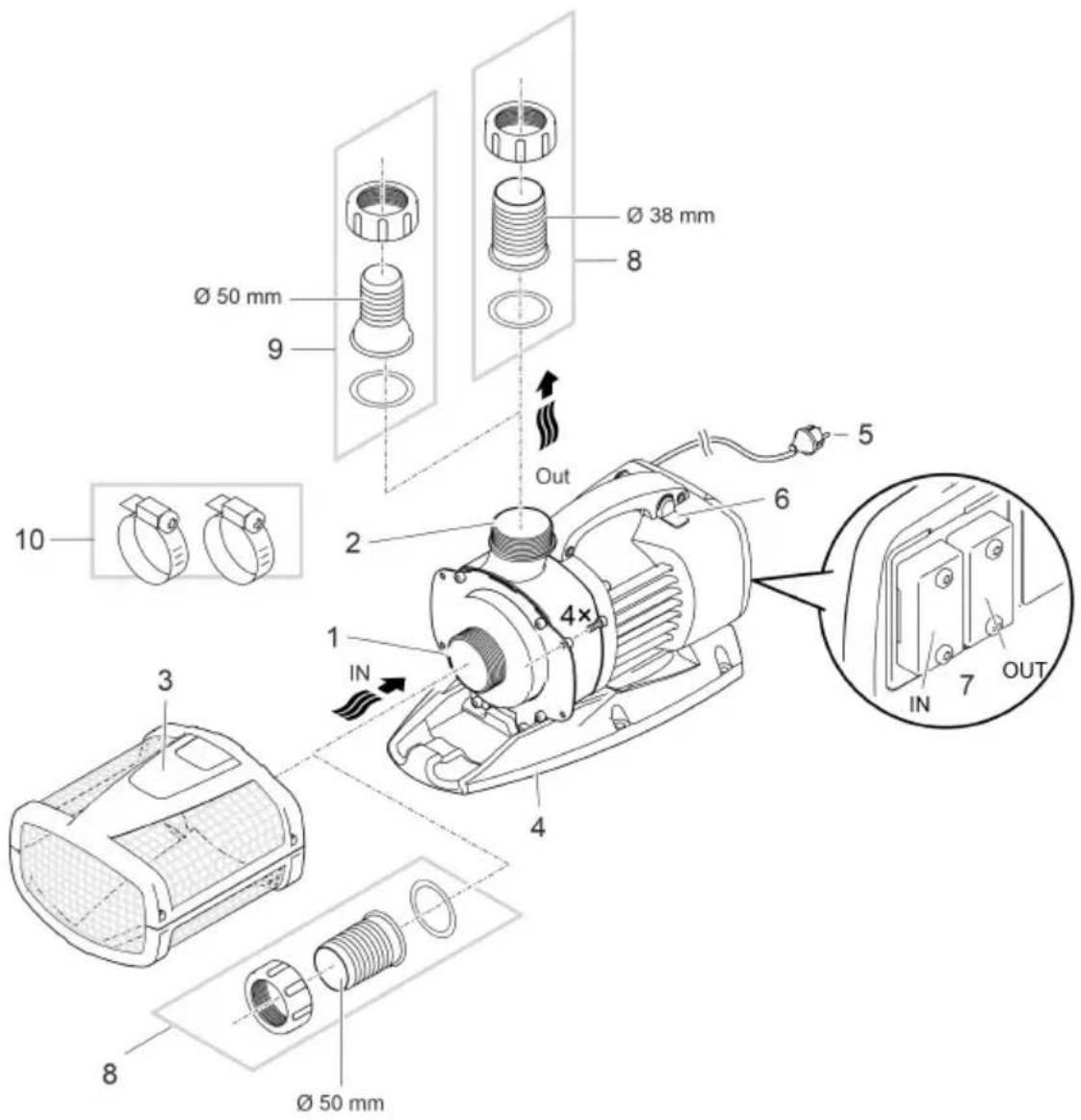

Огляд

1 Вхід (сторона всмоктування)

• 3 фільтрувальним кошиком (3) у разі встановлення із зануренням.
• 3 наконечником для шланга для під'єднання шланга при встановленні у сухому місці.

2 Вихід (сторона нагнітання)

- Патрубок зливного шлангу у ставок (напр., через течію струмка).

3 Фільтрувальний кошик

4 Опора

- 3 монтажними отворами для стаціонарного монтажу у разі необхідності на землі.

5 Мережевий кабель

- Електроживлення насоса

6 Перемикач для увімкнення/вимкнення функції динамічної роботи

- Для динамічної форми струменя фонтану, який змінюється за висотою та діаметром, в контролері насоса запрограмовані різні значення для об'єму подачі. Коли функцію динамічної роботи увімкнено, насос безперервно працює з цими значеннями.

7	Роз'єм системи керуванняЗа допомогою системи керування можна регулювати потужність насоса.Без системи керування ввімкнений насос постійно працює на повній потужності.
8	Наконечник для шланга 50 мм
9	Наконечник для шланга 38 ммАльтернатива для відведення Aquarius Eco Expert 22000 i 28000.
10	Шлангові хомути для фіксації шлангів на наконечниках для шлангів.

Символи на пристрої

Пристрій водонепроникний до 4 м і має захист від пилу.

Небезпечно для осіб з кардіостимулятором.

Захистіть пристрій від попадання прямих сонячних променів.

Заборонено утилізувати пристрій із звичайним побутовим сміттям.

Прочитайте інструкцію з експлуатації.

Варіанти встановлення

- Варіант (а): Встановлення насосу в зануреному положенні

– Насос розташований у ставку та/або водоймі.

– Подача води через фільтрувальний кошик.

- Варіант (b): Встановлення насосу в сухому місці

– Насос встановлюється поза межами ставка та/або водойми нижче рівня поверхні води без фільтрувального кошика.

– Подача води через супутниковий фільтр або скиммер.

Встановлення та підключення

Насос можна встановлювати безпосередньо зануреним (у воді) або в сухому місці (поза водою).

Експлуатація насоса дозволена тільки з дотриманням вказаного об'єму води. (→ Допустимі характеристики води)

- Вода для басейну й солона вода може здійснювати шкідливий вплив на оптику пристрою. Цей вплив виключає дію гарантії.

! УВАГА!

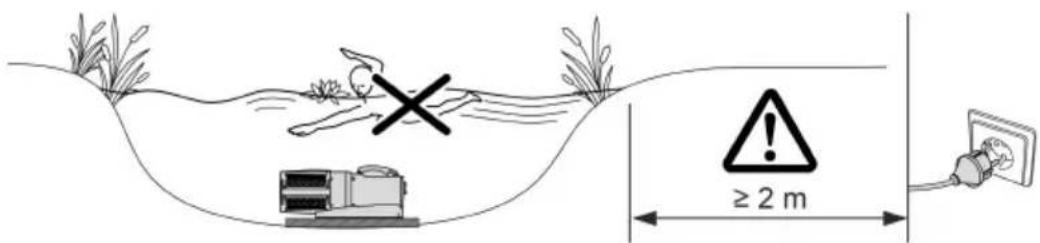

Пристрій може стати причиною серйозних травм або смерті, якщо він використовується в плавальному ставку. У воді може виникати небезпечна електрична напруга через несправні електричні деталі пристрою.

▶ Використовуйте прилад тільки якщо в воді немає людей.

ОБЕРЕЖНО

Деталі, що обертаються в зоні всмоктувального патрубка та напірного патрубка. Можнове отримання травм, якщо братись руками за патрубки.

Зверніть особливу увагу: Через перевантаження, пристрій що зупинився може рактово запуститися!

▶ Не торкайтесь отвору всмоктувального патрубка та напірного патрубка, коли мережевий штекер вставлений в розетку.

Якщо під час експлуатації доступ до патрубків відкритий, напр., якщо не під'єднані шланги, то патрубки необхідно закрити засобами захисту від торкання. Засоби захисту від пропонуються як додаткове обладнання.

① Не дозволяється піддавати компоненти пристрою впливу прямих сонячних променів протягом тривалого часу, оскільки це може призвести до їхнього пошкодження. За потреби використовуйте захисне покриття.

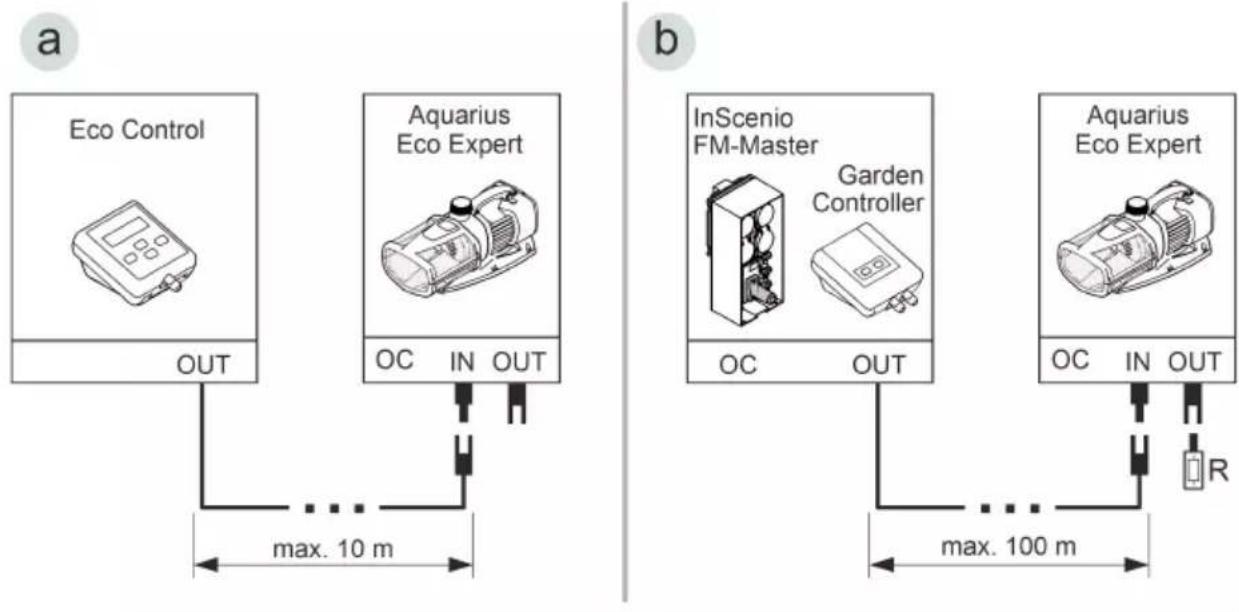

Підключення системи керування

Насос можна експлуатувати із системою керування або без неї.

• За допомогою системи керування можна регулювати потужність насоса.
• Без системи керування ввімкнений насос постійно працює на повній потужності.

Сумісні системи керування (приладдя):

- Eco Control

Інтелектуальна система керування для насоса.

• Incenio FM-Master Home/Cloud

У застосунку «OASE Control» можна керувати макс. 10 пристроями з підтримкою OASE Control (насоси, фільтри, світильники).

Інформацію про це можна знайти на www.oase.com у розділі «Розумні садові системи керування й освітлення».

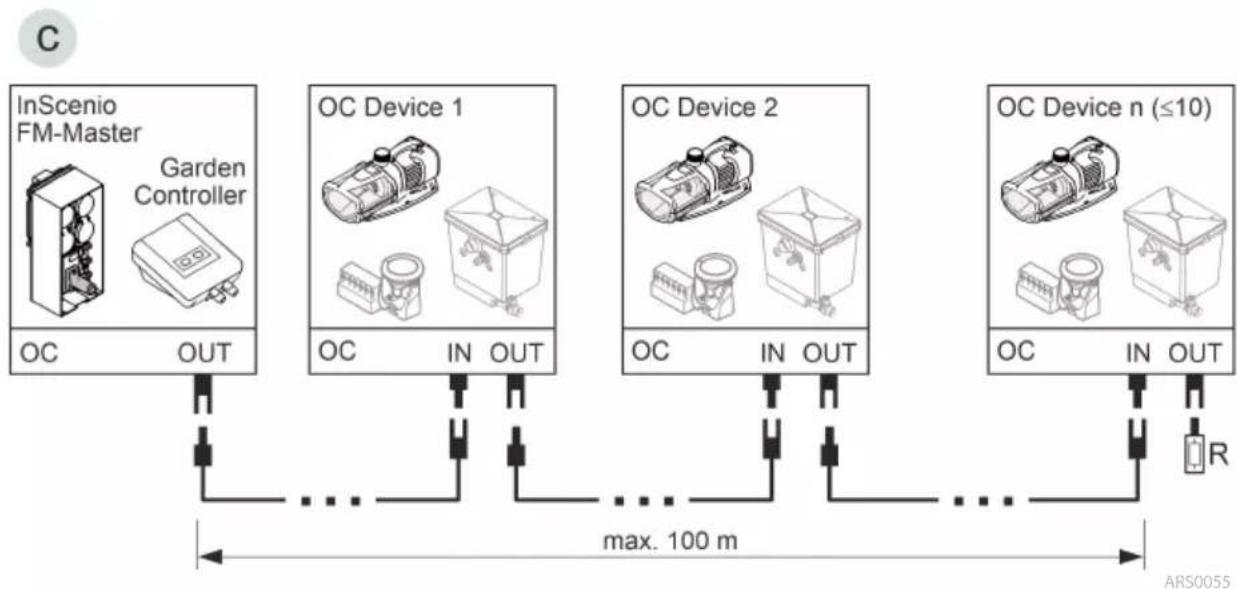


- Мережева структура OASE Control(варіант b,с) повинна закінчуватися кінцевим резистором R. Він входить до комплекту поставки InSenio FM-Master або Garden Controller.

ПРИМІТКА

Коли вода потрапляє на штекерне з'єднання, пристрій пошкоджується.

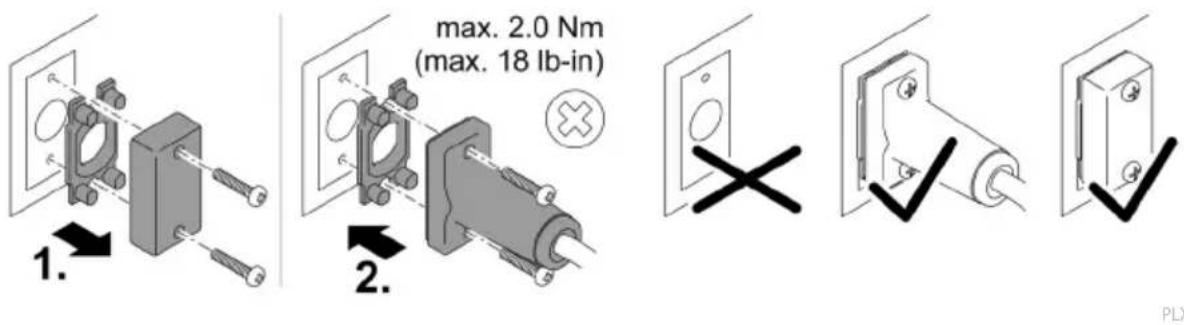

Закривайте штекерний з'єднувач або надягайте захисний ковпачок.
▶ Гумове ущільнення має бути чистим і щільно прилягати.
▶ Пошкоджену гумову прокладку слід замінити. Якщо штекерний з'єднувач буде від'єднано, старе гумове ущільнення слід замінити (> 2 роки).
Завжди фіксуйте штекерний з'єднувач або захисний ковпачок обома гвинтами.

Занурення пристрою

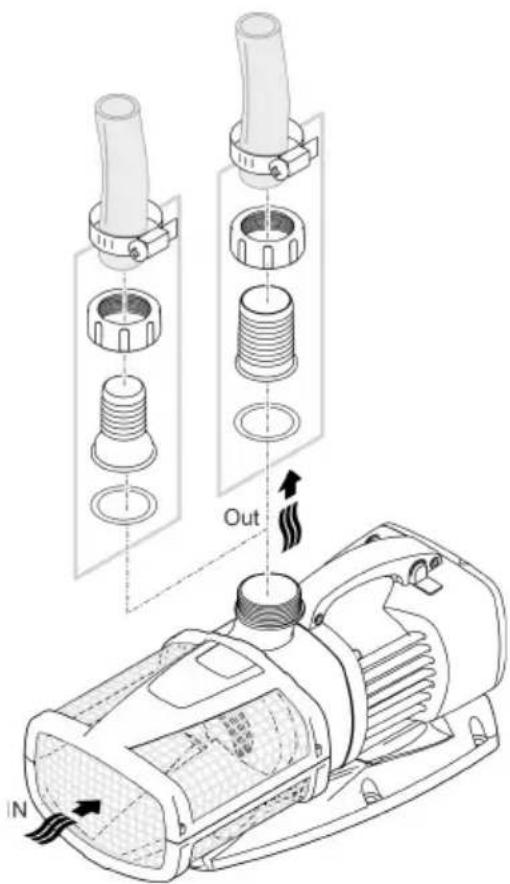

Підключення

• Покладіть насос горизонтально на тверду поверхню.
• Переконайтесь, що насос знаходиться в безпечному положенні.
• У разі брудної або замуленої води ми рекомендуємо встановлювати насос або його компоненти, під'єднані на стороні всмоктування (скіммер, супутній фільтр, злив у днищі тощо), вище рівня дна. Це перешкоджає засмоктуванню частинок і підвищує строк служби робочого колеса.
• Експлуатуйте насос, тільки коли він занурений у воду щонайменше на 10 см. Інакше він може засмоктувати повітря.

AMX0160

① За допомогою тросу при потребі можна легко витягнути насос із води.

– Протягніть трос через круглі отвори на нижній оболонці фільтру та зав'яжіть на ньому вузол.

Установка пристрою в сухому місті

Підключення

Aquarius Eco Expert 22000 / 28000

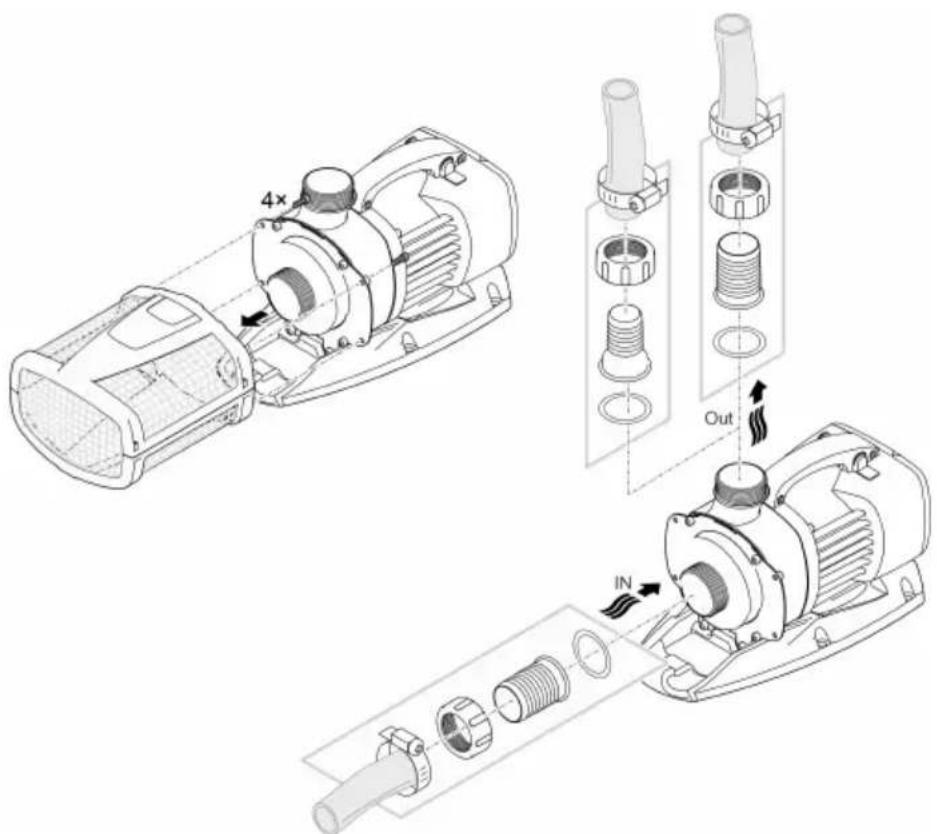

• Шланги або труби можна підключати до впускного та вихідного отвору. Рекомендація:
  – Довжиною до 5 м: Використовуйте наконечники для шланга 50 мм (2 дюйми) та шланги.
  – При довжині більше 5 м: Використовуйте труби DN 75 або DN 100.

- Насос може пропускати частинки розмірами до 11 мм. Якщо частинки більшого розміру, насос блокується. Ми радимо встановлювати на стороні всмоктування фільтр або скіммер.

Aquarius Eco Expert 36000 / 44000

- На вхідному отворі підключена труба DN75/100. На вихідному отворі можна підключати шланг або трубу. Рекомендація:

– Довжиною до 5 м: Використовуйте наконечники для шланга 50 мм (2 дюйми) та шланги.

– При довжині більше 5 м: Використовуйте труби DN 75 або DN 100.

- Насос може пропускати частинки розмірами до 11 мм. Якщо частинки більшого розміру, насос блокується. Ми радимо встановлювати на стороні всмоктування фільтр або скіммер.

① Труби під'єднуються за допомогою з'єднувальної муфти з ПВХ з діаметром внутрішньої різьби (→ Технічні характеристики) З'єднувальні муфти з ПВХ доступні у спеціалізованих дилерів.

• Покладіть насос горизонтально на тверду поверхню.
• Переконайтесь, що насос знаходиться в безпечному положенні.
• Захищайте насос від впливу прямих сонячних променів.
• Місце встановлення має добре вентилюватися, щоб насос не перегрівався.

AMX0161

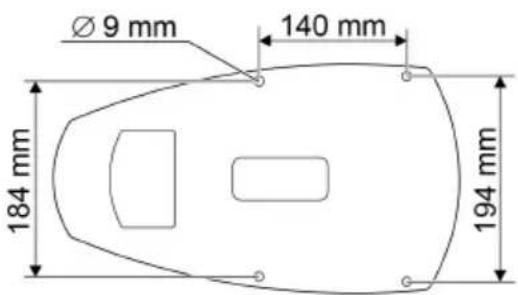

① Для стійкого положення пристрій можна прикрутити гвинтами до придатної основи.

Aquarius Eco Expert 22000, 28000

Aquarius Eco Expert 36000, 44000

ARS0067

Введення в експлуатацію

ПРИМІТКА

Пристрій пошкоджується, коли він використовується з реостатом. Він містить чутливі електричні елементи.

▶ Не приєднуйте пристрій до джерела живлення з можливістю регулювання.

ПРИМІТКА

Не допускайте роботу насоса насухо. Інакше насос може безповоротно пошкодитися.

▶ Експлуатувати насос, тільки коли він занурений чи вкритий водою.

Вмикання/вимикання

- Увімкнення: Вставте штекер в розетку.

– Пристрій вмикається одразу.

• Вимкнення: Витягніть штекер із розетки.

Під час уведення в експлуатацію, а потім під час експлуатації кожні 20–40 хвилин насос автоматично виконує попередньо запрограмовану самодіагностику

(Environmental Function Control (EFC)). Насос визначає, в якому стані він знаходиться: сухий хід/блокування або в зануреному стані. У випадку роботи на суху/блокування насос автоматично вимикається через 60 - 120 секунд. У разі виникнення помилки, відключіть насос від електромережі і занурте насос у воду або видаліть перешкоду. Після цього пристроєм знову можна користуватися.

Dynamic Function

– ВМК.: функція увімкнена.

– ВИМК.: функція вимкнена.

ПРИМІТКА

При включенні Dynamic Function функціональність EFC (Environmental Function Control) обмежується.

▶ Захист від роботи в сухому стані відключений.

Чистка і догляд

ОБЕРЕЖНО

Небезпека травмування через непередбачуваний запуск. Функції внутрішнього контролю пристрою можуть вимикати пристрій і автоматично вмикати знову.

▶ Перед проведенням робіт на пристрої витягнути вилку з розетки.

ПРИМИТКА

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди тваринам, рослинам та навколишньому середовищу.

▶ По можливості очищайте пристрій чистою водою та м'якою щіткою або губкою. При стійкому забрудненні використовуйте рекомендовані миючі засоби.

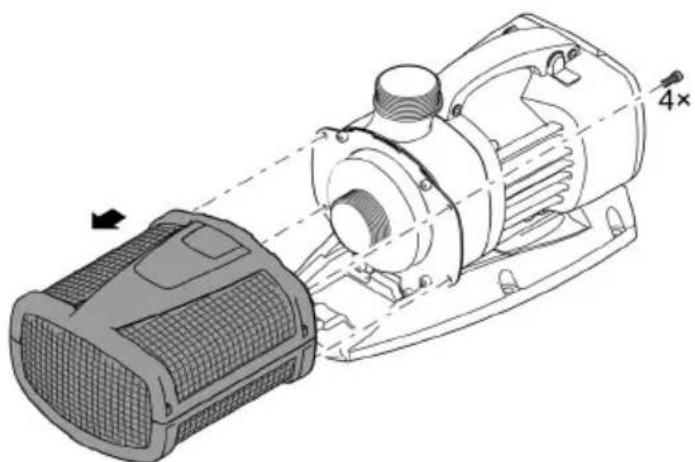

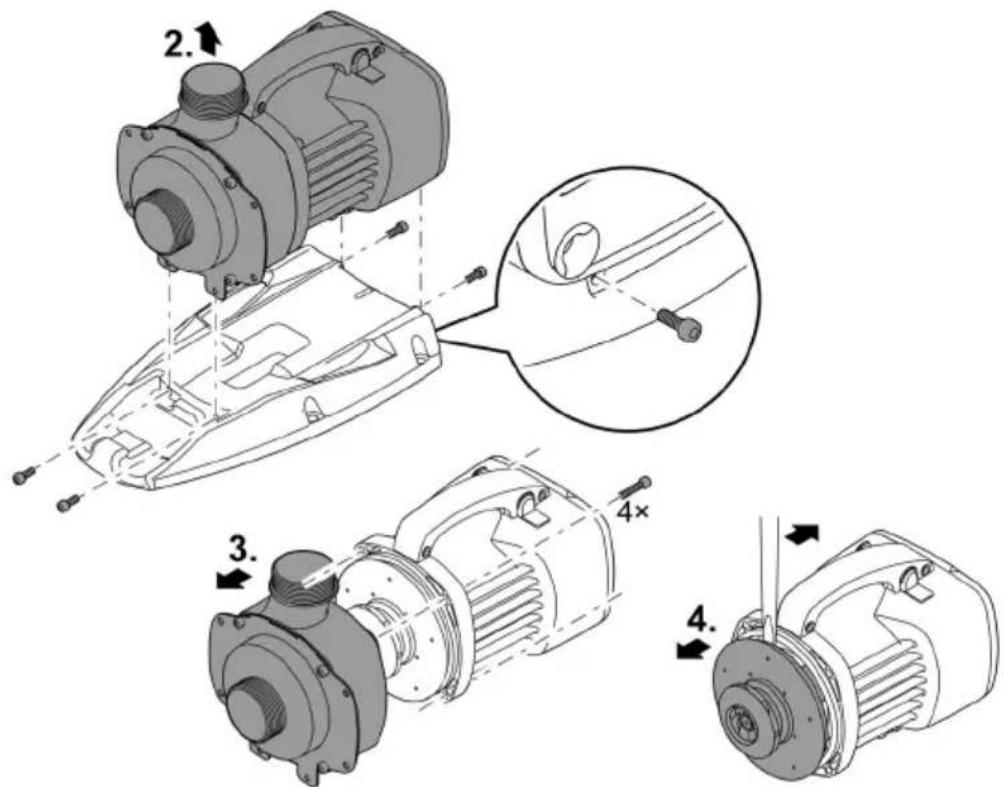

Розбирання пристрою

• Витягніть штекер та від'єднайте усі підключення.
• Розберіть пристрій, як показано на малюнку.

① Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік. – Особливо ретельно почистіть робоче колесо насоса і корпус насоса.

• Рекомендовані засоби для чищення при стійкому вапняному відкладенні: – Фільтр насоса PumpClean від OASE.
  – Побутові засоби для чищення на основі оцтової кислоти та хлору.
• Ретельно промити всі деталі чистою водою після чистки.

Очищення/заміна турбіни

ПРИМИТКА

Робоче колесо запускається підшипником у блоці двигуна. Цей підшипник є швидкозношуваною деталлю й замінюється разом із робочим колесом.

Заміна підшипника вимагає спеціальних навичок та інструментів. Для заміни під- шипника передайте пристрій дилеру OASE, або надішліть насос до OASE.

ПРИМІТКА

У робочому колесі є сильний магніт, який притягує магнітні частинки (наприклад, за- лізну стружку). Частинки, що прилипли, можуть пошкодити робоче колесо та блок двигуна.

▶ Перш ніж встановлювати робоче колесо, обережно видаліть усі частинки.

• Розберіть блок двигуна, як показано на малюнку.
• Очистьте компоненти щіткою під чистою водою.
• Перевірте відсутність пошкоджень на усіх деталях. Замініть пошкоджені або зношені деталі.
• Зберіть блок двигуна у зворотній послідовності.

Зберігання пристрою, в т. ч. взимку

Пристрій здатен витримувати морози до -20°C. У випадку зберігання за межами ставка пристрій слід ретельно почистити водою та м'якою щіткою, перевірити на наявність пошкоджень і зберігати у зануреному або заповненому стані. Ніколи не занурюйте штекер для підключення до електромережі у воду!

Усунення несправностей

Несправність	Причина	Усунення
Насос не запускається	Немає напруги в електричній мережі	Перевірити напругу в мережі
	Немає керувальної напруги (лише за наявності опціональної зовнішньої системи керування)	Перевірте з'єднання з мережевою структурою OASE Eco Control або OASE Control; за потреби ввімкніть через нього насос
	Лінії підведення перегнуто	Прокласти лінії підведення без перегинів
	Лінії підведення засмічені	Перевірити/прочистити лінії підведення
	Турбіна заблокована	Усунути блокування, перевірити вільне обертання турбіни
Насос не працює Недостатня потужність	Корпус фільтра заблокований брудом	Почистити частини фільтра
	Надто великі втрати в трубопроводах	Укоротіть шланги до необхідної міні-мальної довжини, видаліть непотрі-бні з'єднувальні деталі, викорис-тайте шланги більшого діаметру
	Тугий хід робочого колеса	Перевірте легкість ходу робочого вузла
Через короткий проміжок часу насос вимикається	Вода дуже забруднена	Очистити насос
	Турбіна заблокована	Усунути блокування, перевірити вільне обертання турбіни
	Насос працював без води	Перевірте/прочистьте лінії підведення, збільште глибину занурення (щонайменше 10см від поверхні води)
	Зависока температура води	Дотримуйтеся максимально допустимої температури води. (→ Технічні характеристики)

Технічні характеристики

Опис			Aquarius Eco Expert
			22000	28000	36000	44000
Напруга мережі живлення		В змін.струму		220 ... 240
Частота мережі		Гц	50/60	50/60	50/60	50/60
Макс. споживана потужність		Вт	350	440	550	700
Макс. потужність подачі		л/год	22000	27900	36000	44000
Макс. висота подачі		м	9,6	10,0	10,2	10,5
Ступінь захисту			IP68	IP68	IP68	IP68
Макс. глибина занурення		м	4	4	4	4
Сторона всмокту-вання	Різьба		G2	G2	G212	G212
	З'єднання шла-нга	мм	50	50	63	63
Сторона нагнітання	Різьба		G2	G2	G2	G2
	З'єднання шла-нга	мм	38, 50	38, 50	50	50
Макс. розмір частинок бруду		мм	11	11	11	11
Підвідна площа фільтра		см2	1000	1000	1060	1060
Температура води(у зануреному по-ложенні)	При експлуатації °C		(→ Допустимі характеристики води)
	Поза експлуата-цією	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Температура на-вколишнього сере-довища (встанов-лення в сухому мі-сці)	При експлуатації °Cта конвекції		-20 ... +30	-20 ... +30	-20 ... +30	-20 ... +30
	При експлуатації °Cта примусовомуохолодженні		-20 ... +40	-20 ... +40	-20 ... +40	-20 ... +40
Розміри	Довжина	мм	490	490	540	540
	Ширина	мм	235	235	250	250
	Висота	мм	215	215	225	225
Довжина з'єднувального кабелю		м	10	10	10	10
Вага		кг	12,2	12,2	14,9	14,9

UK

Допустимі характеристики води

Тип		Прісна вода	Вода для ба-сейну	Солона вода
Значення pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Жорсткість	DH	8 ... 15	8 ... 15	20 ... 30
Вільний хлор	мг/л	<0,3	<0,6	<0,3
Вміст хлоридів	мг/л	<250	<250	<22000
Вміст солі	%	<0,4	<0,4	<4
Загальний сухий залишок	мг/л	<50	<50	<50
Температура	°C	+4 ... +35	+4 ... +30	+4 ... +28

Деталі, що швидко зношуються

• Турбіна
• Підшипник у блоці двигуна

Утилізація

ПРИМІТКА

Цей пристрій заборонено утилізувати разом із побутовими відходами.

▶ Утилізуйте пристрій тільки через передбачену для цього систему повернення відходів для переробки.
▶ У разі виникнення питань звертайтеся до місцевого підприємства з утилізації відходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу.
▶ Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непридатним для використання.

ПРЕДУПРЕЖДЕНИЕ
