Produkttyp	Wasserpumpe
Marke	Oase
Modell	Aquarius Eco Expert 22000
Verwendung	Teichwasserpumpen für Filter, Wasserfälle und Bachläufe
Stromversorgung	220-240 V AC, 50/60 Hz
Max. Leistungsaufnahme	350 W
Max. Förderleistung	22000 l/h
Max. Förderhöhe	9,6 m
Schutzart	IP68 (wasserdicht bis 4 m Tiefe)
Max. Eintauchtiefe	4 m
Maße (L × B × H)	490 × 235 × 215 mm
Gewicht	12,2 kg
Netzkabellänge	10 m
Sauganschluss	G2-Gewinde, Klemmring 50 mm
Druckanschluss	G2-Gewinde, Klemmringe 38 und 50 mm
Max. Korngröße	11 mm
Dynamic-Funktion	Schalter für vorprogrammierte Durchflussvariation
Umweltkontrolle (EFC)	Automatischer Selbsttest gegen Trockenlauf und Blockierung
Zulässige Wassertemperatur	+4 bis +35 °C (untergetaucht)
Zulässige Wasserwerte	pH 6,8–8,5, Härte 8–15 °dH, freies Chlor <0,3 mg/l
Wartung	Reinigung mindestens 2 Mal pro Jahr, Funktionsbaugruppe austauschbar
Winterlagerung	Beständig bis -20 °C, unter Wasser gelagert aufbewahren
Sicherheit	RCD-Gerät 30 mA erforderlich, nicht in Naturbadebecken verwenden
Verschleißteile	Funktionsbaugruppe, Lager im Motorgehäuse

Häufig gestellte Fragen - Aquarius Eco Expert 22000 OASE

Was ist der Unterschied zwischen der Installation unter Wasser und im Trockenen?

Die Installation unter Wasser erfolgt, indem die Pumpe mit einem Filterkorb in den Teich gesetzt wird. Die Installation im Trockenen erfolgt außerhalb des Wassers, unterhalb des Wasserspiegels, mit einem starren oder flexiblen Rohr auf der Saugseite. Beides ist möglich, aber beachten Sie die Sicherheitshinweise.

Wie aktiviere ich die Dynamic-Funktion?

Drücken Sie den Schalter an der Pumpe. In der Position ON variiert die Pumpe automatisch ihre Durchflussrate, um einen dynamischen Effekt zu erzeugen. Achtung: Der Trockenlaufschutz ist im Dynamic-Modus deaktiviert.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie zuerst die Netzspannung (220-240 V). Wenn eine externe Steuerung verwendet wird, stellen Sie sicher, dass sie angeschlossen ist. Prüfen Sie, ob die Leitungen geknickt oder verstopft sind und ob der Rotor blockiert ist. Reinigen Sie bei Bedarf.

Wie oft muss die Pumpe gereinigt werden?

Es wird empfohlen, die Pumpe mindestens 2 Mal pro Jahr zu reinigen. Verwenden Sie klares Wasser und eine weiche Bürste. Bei hartnäckigen Ablagerungen verwenden Sie OASE Pumpenreiniger oder einen Haushaltsreiniger ohne Essig oder Chlor.

Kann die Pumpe in Meerwasser oder Schwimmbädern verwendet werden?

Meerwasser mit einem Salzgehalt <4% wird toleriert, aber es kann zu optischen Veränderungen kommen (von der Garantie ausgeschlossen). Die Pumpe darf nicht in Naturbadebecken (Schwimmteichen) verwendet werden, aufgrund elektrischer Risiken.

Wie lagere ich die Pumpe im Winter?

Die Pumpe ist bis -20 °C beständig. Wenn Sie sie aus dem Wasser nehmen, reinigen Sie sie gründlich, überprüfen Sie ihren Zustand und lagern Sie sie unter Wasser (ohne Netzanschluss), um die Dichtungen zu schützen. Nicht der Sonne aussetzen.

Was ist die maximale Eintauchtiefe?

Die Pumpe kann bis zu einer Tiefe von 4 Metern untergetaucht werden (Schutzart IP68). Achten Sie darauf, dass sie immer mit mindestens 10 cm Wasser bedeckt ist, um Luftansaugen zu vermeiden.

Kann ich einen Drehzahlregler mit dieser Pumpe verwenden?

Nein, die Verwendung eines Drehzahlreglers kann das Gerät beschädigen. Verwenden Sie nur kompatible OASE-Steuerungen (Eco Control oder InScenio FM-Master) über den OASE Control-Anschluss.

Wie ersetze ich die Funktionsbaugruppe?

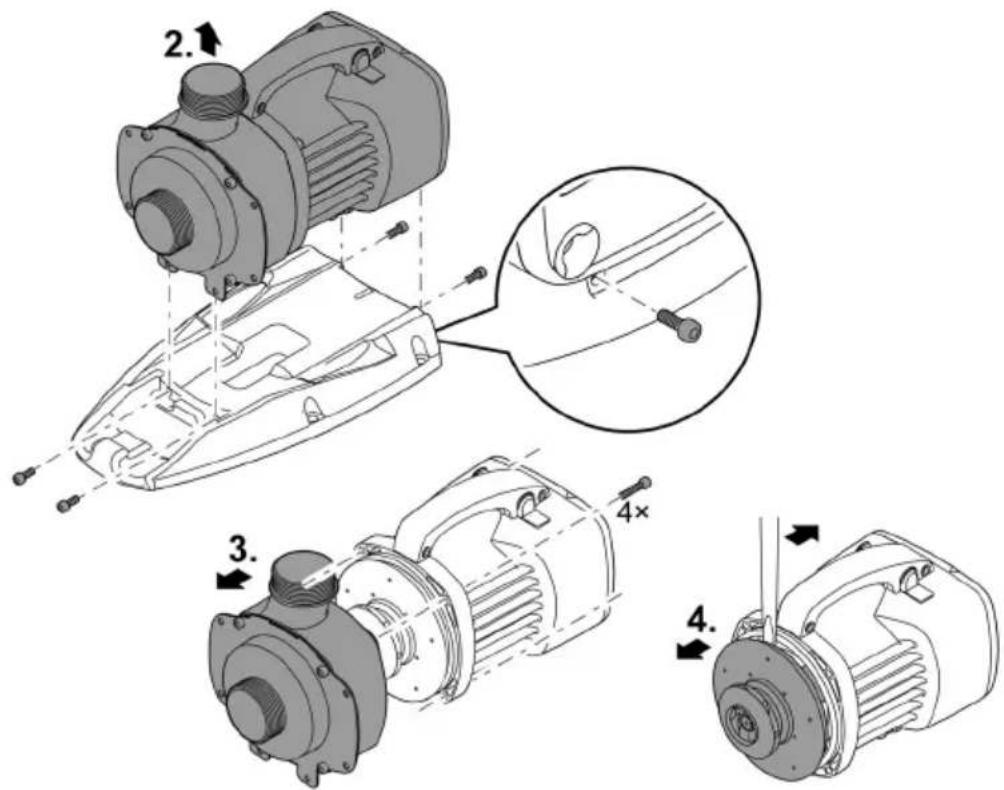

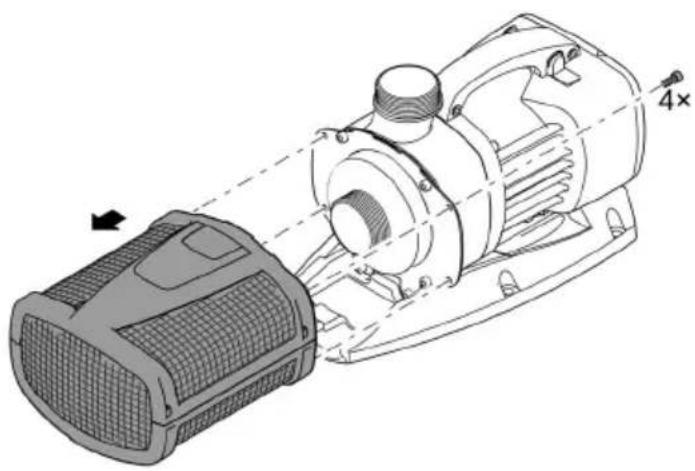

Netzstecker ziehen, Pumpe gemäß Abbildungen zerlegen. Teile reinigen, alte Baugruppe entfernen und ersetzen. Der Lageraustausch erfordert Spezialwerkzeug: Wenden Sie sich an einen OASE-Händler oder senden Sie die Pumpe an den Kundendienst.

Was bedeutet die EFC (Environmental Function Control)-Funktion?

Die EFC ist ein Selbsttest, der alle 20 bis 40 Minuten prüft, ob die Pumpe trockenläuft oder blockiert ist. Bei einem Problem stoppt sie automatisch nach 60 bis 120 Sekunden. Dies schützt die Pumpe vor Schäden.

BEDIENUNGSANLEITUNG Aquarius Eco Expert 22000 OASE

DE Gebrauchsanleitung

▶ Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherheitshinweise

DE

Elektrischer Anschluss

• Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstallation darf nur von einer Elektrofachkraft ausgeführt werden.
  — Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen.
  — Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.

• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
• Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).
• Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
• Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschlussleitung kann nicht ersetzt werden.
• Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat und Magnet einen Abstand von mindestens 0,2 m ein.
• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand darüber fallen kann.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör.
• Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.

Bestimmungsgemäße Verwendung

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bachlaufsysteme.
• Unter Einhaltung der technischen Daten. (→ Technische Daten)
• Unter Einhaltung der zulässigen Wasserwerte. (→ Zulässige Wasserwerte)

Für das Gerät gelten folgende Einschränkungen:

• Nicht in Schwimmteichen verwenden.
• Niemals mit anderen Flüssigkeiten als Wasser betreiben.
• Niemals ohne Wasserdurchfluss betreiben.
• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
• Nicht an die Hauswasserversorgung anschließen.
• Nicht für gewerbliche oder industrielle Zwecke verwenden.
• Nach EMV (Elektromagnetische Verträglichkeit) ist dies ein Gerät der Klasse A. In Wohnumgebungen kann das Gerät Funkstörungen verursachen. Es obliegt dem Anwender, angemessene Maßnahmen zu ergreifen.

Produktbeschreibung

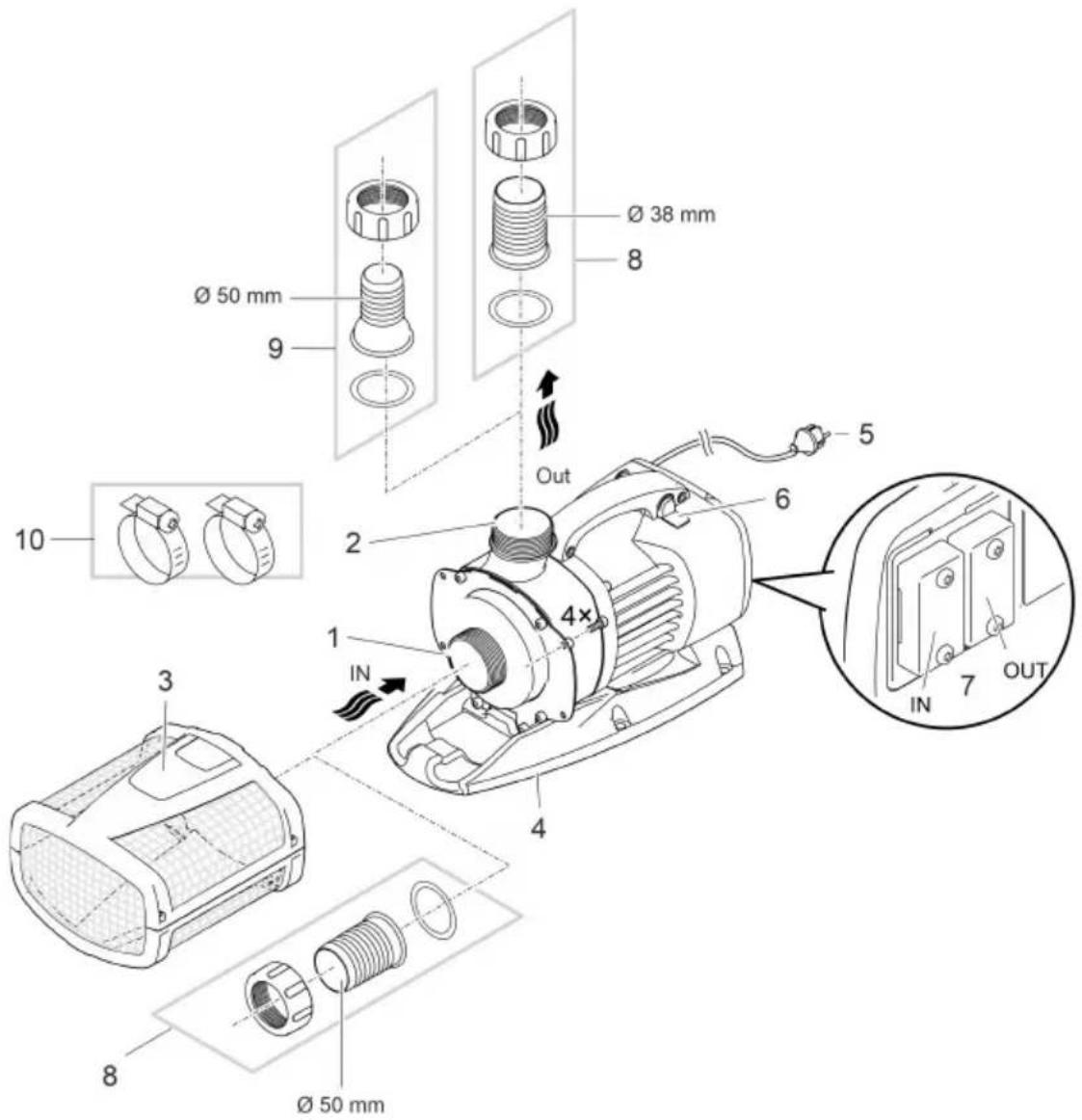

Übersicht

1 Eingang (Saugseite)

• Mit Filterkorb (3) bei getauchter Aufstellung.
• Mit Schlauchtülle zum Anschluss eines Schlauchs bei Trockenaufstellung.

2 Ausgang (Druckseite)

- Anschluss des Rücklaufs in den Teich (z. B. über einen Bachlauf).

3 Filterkorb

4 Standfuß

- Mit Montagebohrungen für eine Festinstallation am Boden bei Bedarf.

5 Netzkabel

• Stromversorgung der Pumpe

6 Schalter zum Einschalten/Ausschalten der Dynamic Function

- Für ein dynamisches Fontänenbild, welches sich in Höhe und Durchmesser ändert, sind in der Pumpensteuerung unterschiedliche Werte für Fördermengen vorprogrammiert. Bei eingeschalteter Dynamikfunktion wird die Pumpe mit diesen Werten kontinuierlich angesteuert.

7	Anschluss SteuerungMit Steuerung kann die Leistung der Pumpe reguliert werden.Ohne Steuerung läuft die eingeschaltete Pumpe ständig mit voller Leistung.
8	Schlauchtülle 50 mm
9	Schlauchtülle 38 mmAlternative für Ausgang Aquarius Eco Expert 22000 und 28000.
10	Schlauchschellen zur Fixierung von Schläuchen auf den Schlauchtüllen.

Symbole auf dem Gerät

IP68 4.0 m	Das Gerät ist staubdicht und wasserdicht bis 4 m.
	Mögliche Gefahren für Personen mit Herzschrittmachen.
	Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
	Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
	Lesen Sie die Gebrauchsanleitung.

Installationsvarianten

• Variante (a): Pumpe getaucht aufstellen
  — Die Pumpe wird im Teich bzw. Becken positioniert.
  — Wasserförderung über den Filterkorb.
  • Variante (b): Pumpe trocken aufstellen
  — Die Pumpe wird ohne Filterkorb außerhalb des Teiches bzw. Beckens aber unterhalb des Wasserspiegels aufgestellt.
  — Wasserförderung über einen Satellitenfilter oder Skimmer.

Aufstellen und Anschließen

DE

Die Pumpe kann getaucht (im Wasser) oder trocken (außerhalb vom Wasser) aufgestellt werden.

Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig.

(→Zulässige Wasserwerte)

- Poolwasser oder Salzwasser können die Optik des Geräts beeinträchtigen. Diese Beeinträchtigungen sind von der Garantie ausgeschlossen.

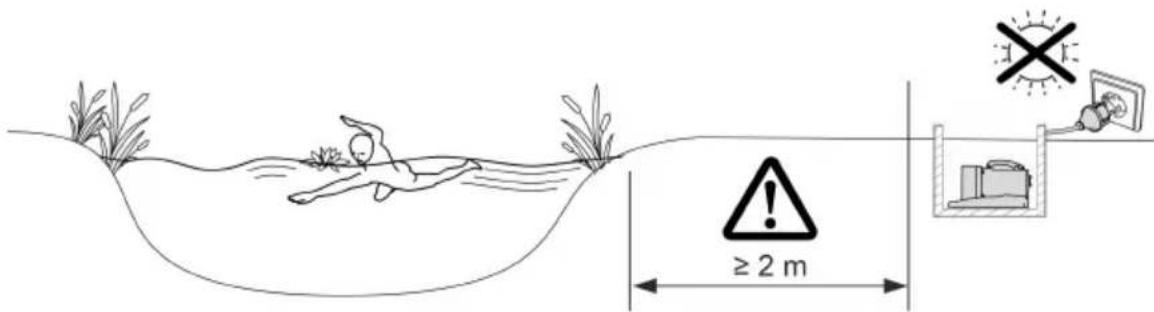

WARNUNG

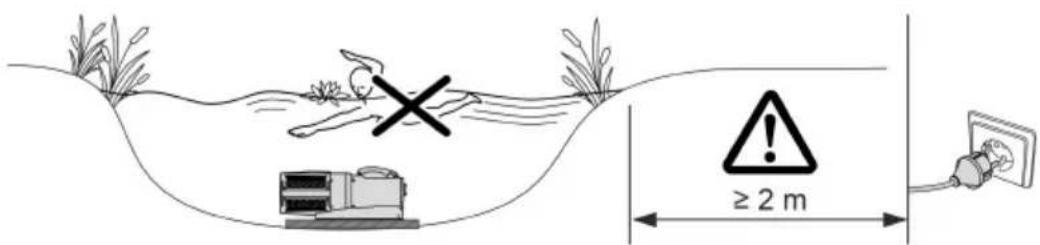

Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt.

▶ Gerät nicht im Schwimmteich verwenden.

VORSICHT

Drehende Bauteile im Bereich des Saugstutzens und des Druckstutzens. Verletzungen sind möglich, wenn Sie in die Stutzen hineingreifen.

Beachten Sie insbesondere: Ein aufgrund Überlast gestopptes Gerät kann unerwartet anlaufen!

▶ Fassen Sie nicht in die Öffnung des Saugstutzens oder Druckstutzens, wenn der Netzstecker gesteckt ist.

▶ Wenn die Stutzen im Betrieb frei zugänglich sind, z. B., wenn keine Schläuche angeschlossen sind, sichern Sie die Stutzen mit einem Berührschutz. Der Berührschutz ist als Zubehör erhältlich.

Alle Gerätekomponenten dürfen nicht über längere Zeit direkter Sonneneinstrahlung ausgesetzt werden, da dies zu Beschädigung führen kann. Verwenden Sie ggf. eine Schutzabdeckung.

Steuerung anschließen

Die Pumpe kann mit und ohne Steuerung betrieben werden.

• Mit Steuerung kann die Leistung der Pumpe reguliert werden.
• Ohne Steuerung läuft die eingeschaltete Pumpe permanent mit voller Leistung.

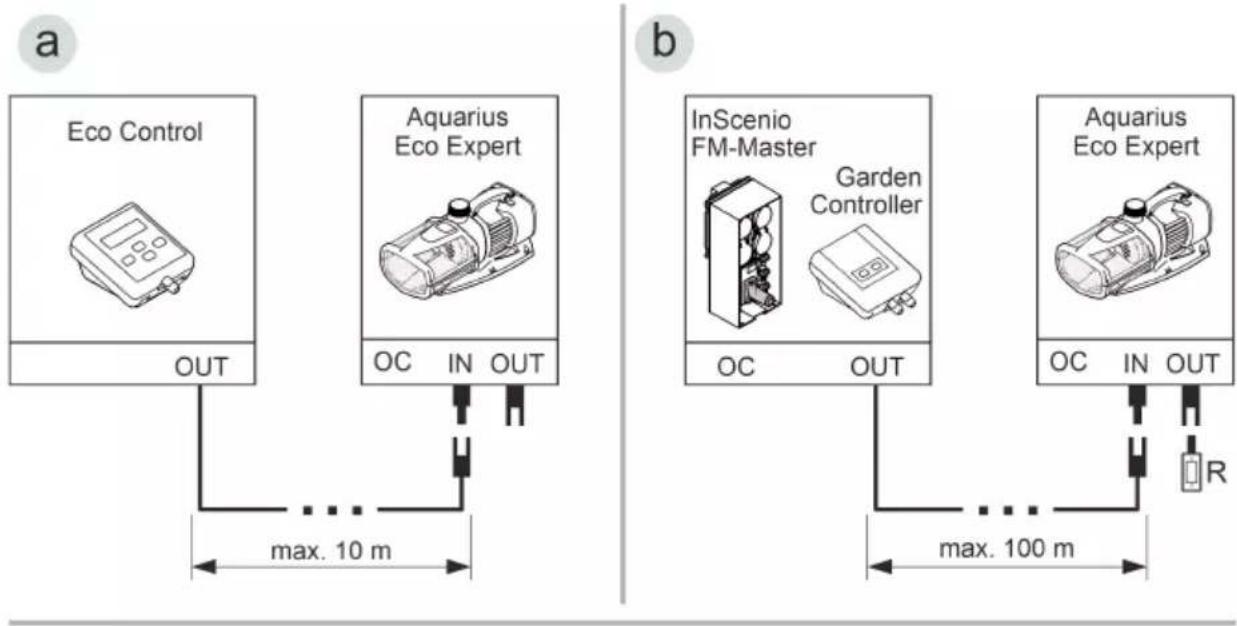

Kompatible Steuerungen (Zubehör):

- Eco Control

Intelligente Steuerung für eine Pumpe.

• Incenio FM-Master Home/Cloud

Bis zu 10 OASE Control-fähige Geräte (Pumpen, Filter, Leuchten) sind über die App "OASE Control" steuerbar.

Informationen dazu erhalten Sie unter www.oase.com im Bereich "Smarte Gartensteuerung und Beleuchtung".


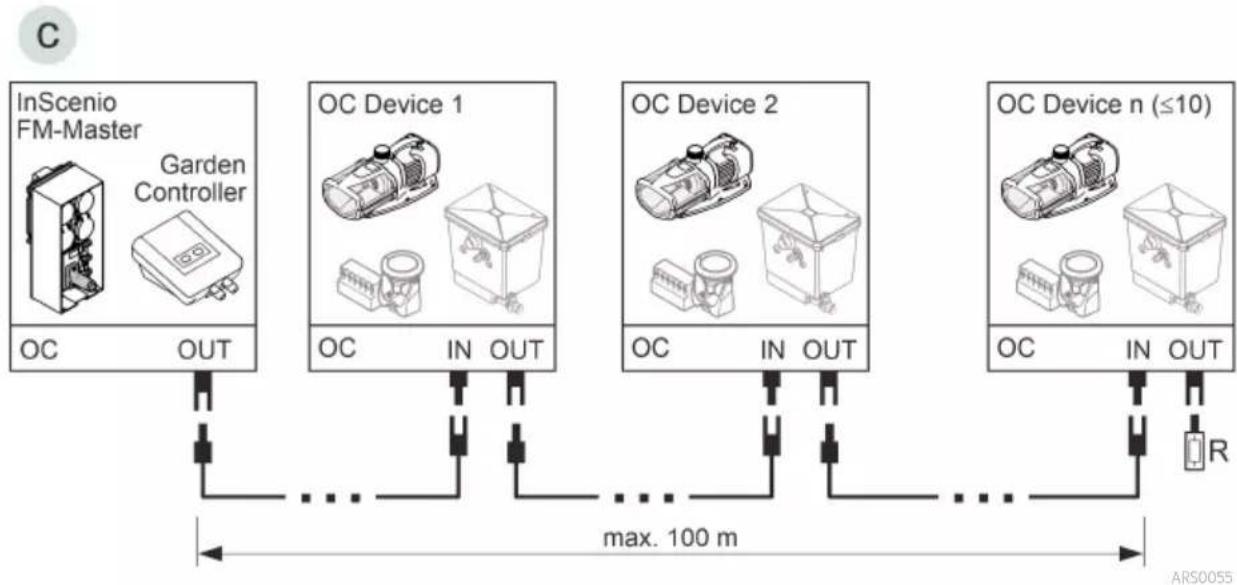

- Ein OASE Control-Netzwerk (Variante b, c) muss mit dem Endwiderstand R abgeschlossen sein. Dieser ist im Lieferumfang InSenio FM-Master oder Garden Controller enthalten.

PLX0004

HINWEIS

Das Gerät wird beschädigt, wenn Wasser in den Steckverbinder eindringt.

▶ Belegen Sie den Steckverbinder oder setzen Sie die Schutzkappe auf.
▶ Die Gummidichtung muss sauber sein und passgenau sitzen.
▶ Eine beschädigte Gummidichtung muss ersetzt werden. Wenn der Steckverbinder gelöst wird, muss eine ältere Gummidichtung (> 2 Jahre) erneuert werden.
▶ Sichern Sie den Steckverbinder oder die Schutzkappe immer mit den beiden Schrauben.

Gerät getaucht aufstellen

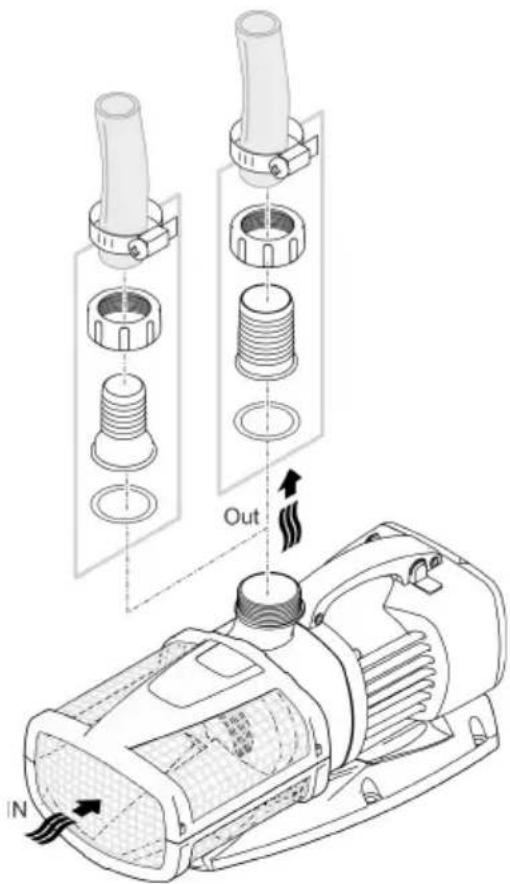

Anschließen

Stecken Sie noch nicht den Netzstecker in die Steckdose!

Aufstellen

• Stellen Sie die Pumpe waagerecht auf einem festen Untergrund auf.
• Sorgen Sie für einen sicheren Stand der Pumpe.
• Wir empfehlen, bei verschlammtem bzw. verschmutztem Wasser die Pumpe bzw. die saugseitig angeschlossenen Komponenten (Skimmer, Satellitenfilter, Bodenablauf etc.) erhöht über dem Boden aufzustellen. Dadurch wird das Ansaugen von Partikeln verringert, was die Lebensdauer der Laufeinheit erhöht.
• Betreiben Sie die Pumpe nur, wenn sie mindestens mit 10 cm Wasser bedeckt ist. Andernfalls kann sie Luft ziehen.

AMX0160

Mittels Zugseils können Sie die Pumpe einfach aus dem Wasser ziehen.

- Ziehen Sie das Zugseil durch die runden Öffnungen an der Filterunterschale und verknoten es.

Gerät trocken aufstellen

DE

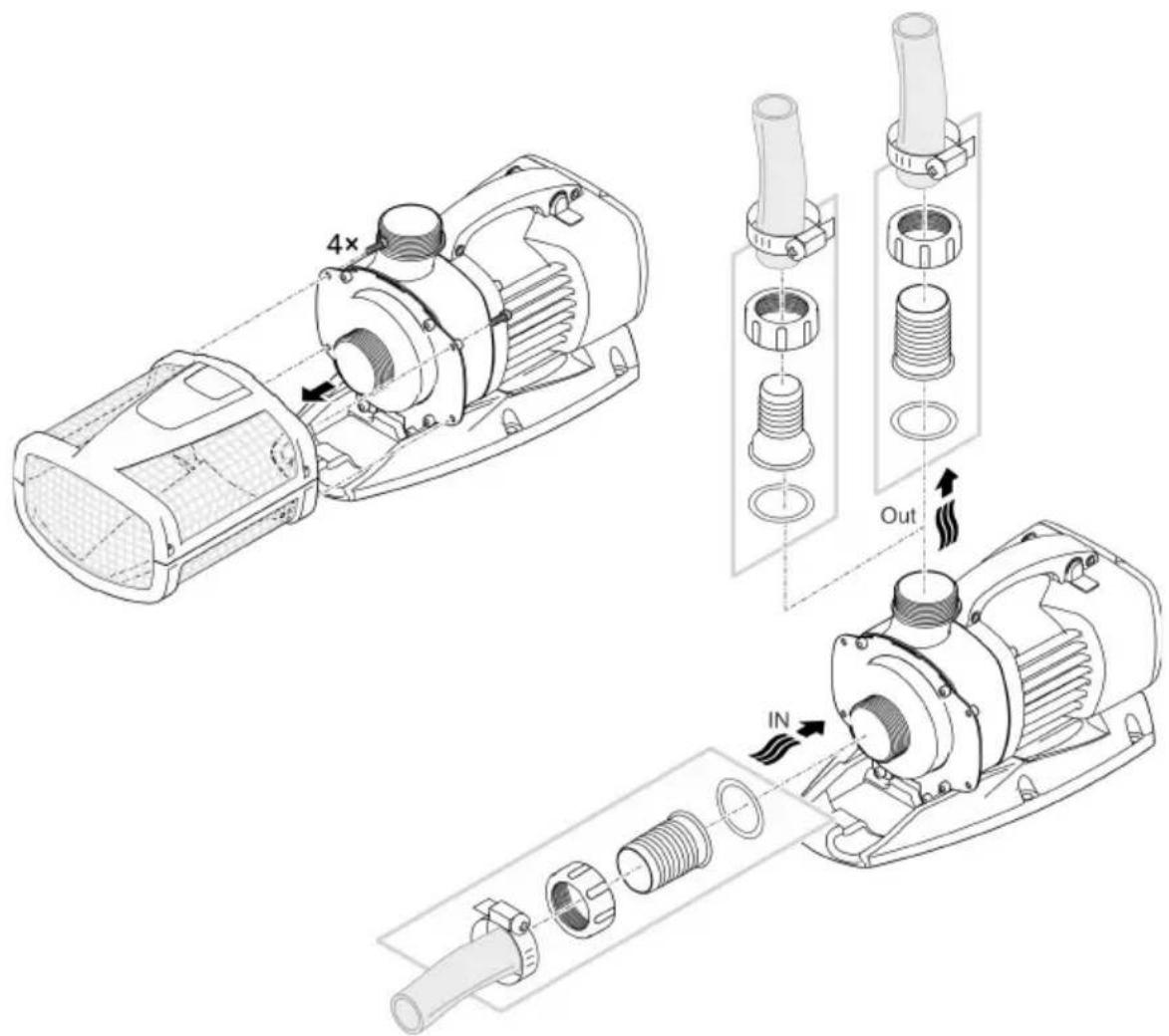

Anschließen

Aquarius Eco Expert 22000 / 28000

• Am Eingang und Ausgang können Schläuche oder Rohre angeschlossen werden. Empfehlung:
• Bis 5 m Länge: 50 mm (2") Schlauchtüllen und Schläuche verwenden.
• Ab 5 m Länge: DN 75 oder DN 100 Rohre verwenden.
• Die Pumpe kann Partikel bis zu 11 mm durchleiten. Bei größeren Partikeln blockiert die Pumpe. Wir empfehlen, saugseitig einen Filter oder Skimmer zu installieren.

Aquarius Eco Expert 36000 / 44000

- Am Eingang wird ein Rohr DN75/100 angeschlossen. Am Ausgang kann ein Schlauch oder ein Rohr angeschlossen werden. Empfehlung:

- Bis 5 m Länge: 50 mm (2") Schlauchtüllen und Schläuche verwenden. - Ab 5 m Länge: DN 75 oder DN 100 Rohre verwenden.

- Die Pumpe kann Partikel bis zu 11 mm durchleiten. Bei größeren Partikeln blockiert die Pumpe. Wir empfehlen, saugseitig einen Filter oder Skimmer zu installieren.

Rohre werden mit einer PVC-Übergangsmuffe mit Innengewinde (→ Technische Daten) angeschlossen. PVC-Übergangsmuffen sind im Fachhandel erhältlich.

Stecken Sie noch nicht den Netzstecker in die Steckdose!

Aufstellen

• Stellen Sie die Pumpe waagerecht auf einem festen Untergrund auf.
• Sorgen Sie für einen sicheren Stand der Pumpe.
  • Die Pumpe darf keinem direkten Sonnenlicht ausgesetzt sein.
• Der Aufstellort muss ausreichend belüftet sein, damit die Pumpe nicht überhitzt.

AMX0161

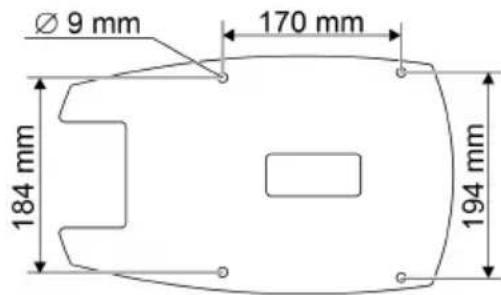

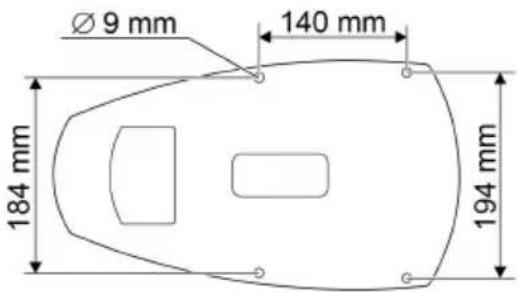

Für einen sicheren Stand können Sie das Gerät mit einem geeigneten Untergrund verschrauben.

Aquarius Eco Expert 22000, 28000

Aquarius Eco Expert 36000, 44000

ARS0067

HINWEIS

Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektrische Bauteile.

▶ Gerät nicht an eine dimmbare Stromversorgung anschließen.

HINWEIS

Die Pumpe darf nicht trockenlaufen. Andernfalls kann die Pumpe zerstört werden.

▶ Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist.

Einschalten / Ausschalten

• Einschalten: Stecken Sie den Netzstecker in die Steckdose.
  — Das Gerät schaltet sich sofort ein.
• Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.

Die Pumpe vollzieht bei Inbetriebnahme und anschließend im Betrieb alle 20 ... 40 Minuten automatisch einen vorprogrammierten Selbsttest (Environmental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf/Blockierung oder im getauchten Zustand befindet. Im Falle von Trockenlauf/Blockierung schaltet die Pumpe automatisch nach 60 bis 120 Sekunden aus. Unterbrechen Sie im Störfall die Stromzufuhr und "fluten Sie die Pumpe" bzw. entfernen Sie das Hindernis. Danach können Sie das Gerät wieder in Betrieb nehmen.

Dynamic Function

• Schalter schieben.
  — ON: Die Funktion ist eingeschaltet.
• OFF: Die Funktion ist ausgeschaltet.

HINWEIS

Bei eingeschalteter Dynamic Function arbeitet EFC (Environmental Function Control) eingeschränkt.

▶ Der Schutz gegen Trockenlauf ist deaktiviert.

Reinigung und Wartung

! VORSICHT

Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen können das Gerät abschalten und selbsttätig wieder einschalten.

▶ Vor Arbeiten am Gerät Netzstecker ziehen.

HINWEIS

Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel können das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tieren, Pflanzen und der Umwelt.

▶ Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reinigungsmittel.

Gerät zerlegen

• Ziehen Sie den Netzstecker und entfernen Sie alle Anschlüsse.
• Zerlegen Sie das Gerät wie in der Abbildung gezeigt.

① Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich. — Reinigen Sie an der Pumpe besonders die Laufeinheit und das Pumpengehäuse.

• Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
• Pumpenreiniger PumpClean von OASE.
  — Essig- und chlorfreien Haushaltsreiniger.
• Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

HINWEIS

Die Laufeinheit wird im Motorblock durch ein Lager geführt. Dieses Lager ist ein Verschleißteil und sollte gleichzeitig mit der Laufeinheit gewechselt werden.

Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Lassen Sie das Lager durch den OASE-Fachhändler wechseln oder schicken Sie die Pumpe zu OASE.

HINWEIS

Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) anzieht. Verbleibende Partikel können irreparable Schäden an Laufeinheit und Motorblock verursachen.

▶ Befreien Sie die Laufeinheit vor dem Einbauen sorgfältig von anhaftenden Partikeln.

• Zerlegen Sie den Motorblock wie in der Abbildung gezeigt.
• Reinigen Sie die Komponenten mit einer Bürste unter klarem Wasser.
• Prüfen Sie alle Teile auf Beschädigung. Erneuern Sie beschädigte oder verschlissene Teile.
• Bauen Sie den Motorblock in umgekehrter Reihenfolge zusammen.

Das Gerät ist frostsicher bis minus 20 °C. Sollten Sie das Gerät außerhalb des Teiches lagern, führen Sie eine gründliche Reinigung mit weicher Bürste und Wasser durch, prüfen Sie es auf Beschädigung und bewahren es getaucht oder mit Wasser befüllt auf. Den Netzstecker nicht ins Wasser tauchen!

Störungsbeseitigung

Störung	Ursache	Abhilfe
Die Pumpe läuft nicht an	Netzspannung fehlt	Netzspannung überprüfen
	Steuerspannung fehlt (nur bei optionaler externer Steuerung)	Verbindung zum OASE Eco Control oder OASE Control-Netzwerk prüfen; ggf. Pumpe darüber einschalten
	Zuleitungen geknickt	Zuleitungen knickfrei verlegen
	Zuleitungen verstopft	Zuleitungen kontrollieren/reinigen
	Laufeinheit ist blockiert	Blockade beseitigen, Laufeinheit auf Leichtgängigkeit prüfen
Pumpe fördert nicht Fördermenge ungenügend	Filtergehäuse verstopft	Filterschalen reinigen
	Zu hohe Verluste in den Zulei-tungen	Schläuche auf nötiges Minimum kürzen, unnötige Verbindungsteileentfernen, grö-ßere Schlauchdurchmesser verwenden
	Laufeinheit ist schwergängig	Laufeinheit auf Leichtgängigkeit prüfen
Pumpe schaltet nach kurzer Laufzeit ab	Wasser stark verschmutzt	Pumpe reinigen
	Laufeinheit ist blockiert	Blockade beseitigen, Laufeinheit auf Leichtgängigkeit prüfen
	Pumpe ist trocken gelaufen	Zuleitungen kontrollieren/reinigen, Tauch-tiefe erhöhen (min. 10 cm unter Wasser-oberfläche)
	Wassertemperatur zu hoch	Maximal zulässige Wassertemperatur ein-halten. (→ Technische Daten)

Technische Daten

DE

Beschreibung
Aquarius Eco Expert

			22000	28000	36000	44000
Anschlussspannung		V AC 220 ... 240
Netzfrequenz		Hz	50/60	50/60	50/60	50/60
Max. Leistungsaufnahme		W	350	440	550	700
Max. Förderleistung		l/h	22000	27900	36000	44000
Max. Förderhöhe		m	9,6	10,0	10,2	10,5
Schutzart			IP68	IP68	IP68	IP68
Max. Tauchtiefe		m	4	4	4	4
Saugseite	Gewinde		G2	G2	G212	G212
	Anschluss Schlauch	mm	50	50	63	63
Druckseite	Gewinde		G2	G2	G2	G2
	Anschluss Schlauch	mm	38, 50	38, 50	50	50
Max. Korngröße Grobschmutz		mm	11	11	11	11
Filterzulauffläche		cm^2	1000	1000	1060	1060
Wassertemperatur (Getauchte Aufstellung)	In Betrieb	°C		(→Zulässige Wasserwerte)
	Außer Betrieb	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Umgebungstemperatur (Trockenaufstellung)	In Betrieb und Konvektion	°C	-20 ... +30	-20 ... +30	-20 ... +30	-20 ... +30
	In Betrieb und Zwangskühlung	°C	-20 ... +40	-20 ... +40	-20 ... +40	-20 ... +40
Abmessungen	Länge	mm	490	490	540	540
	Breite	mm	235	235	250	250
	Höhe	mm	215	215	225	225
Anschlusskabellänge		m	10	10	10	10
Gewicht		kg	12,2	12,2	14,9	14,9

Zulässige Wasserwerte

Typ		Frischwasser	Poolwasser	Salzwasser
pH-Wert		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Härte	DH	8 ... 15	8 ... 15	20 ... 30
Freies Chlor	mg/l	<0,3	<0,6	<0,3
Chloridgehalt	mg/l	<250	<250	<22000
Salzgehalt	%	<0,4	<0,4	<4
Gesamttrockenrückstand	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Verschleißteile

• Laufeinheit
• Lager im Motorblock

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

▶ Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
▶ Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Informationen über die ordnungsgemäße Entsorgung des Geräts.
▶ Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

WARNING

- Pumpen placeras i dammen resp. bassängen.

– Vattenflöde via filterkorgen.

- Variant (b): Installera pumpen torrt
