Produkttyp	Vattenpump
Märke	Oase
Modell	Aquarius Eco Expert 22000
Användning	Pumpning av dammvatten för filter, vattenfall och vattendrag
Elanslutning	220-240 V CA, 50/60 Hz
Max. effektförbrukning	350 W
Max. pumpkapacitet	22000 l/h
Max. tryckhöjd	9,6 m
IP-klass	IP68 (vattentät upp till 4 m djup)
Max. nedsänkningsdjup	4 m
Mått (L × B × H)	490 × 235 × 215 mm
Vikt	12,2 kg
Nätkabellängd	10 m
Suganslutning	G2-gänga, olivkoppling 50 mm
Tryckanslutning	G2-gänga, olivkopplingar 38 och 50 mm
Max. partikelstorlek	11 mm
Dynamisk funktion	Strömbrytare för förprogrammerad flödesvariation
Miljökontroll (EFC)	Automatiskt självtest för torr- och blockadskydd
Tillåten vattentemperatur	+4 till +35 °C (nedsänkt)
Tillåtna vattenvärden	pH 6,8–8,5, hårdhet 8–15 °dH, fritt klor <0,3 mg/l
Underhåll	Rengöring minst 2 gånger per år, utbytbar funktionsenhet
Vinterförvaring	Tål upp till -20 °C, förvara nedsänkt i vatten
Säkerhet	RCD 30 mA krävs, använd inte i naturpool
Slitagedelar	Funktionsenhet, lager i motorblocket

Vanliga frågor - Aquarius Eco Expert 22000 OASE

Vad är skillnaden mellan nedsänkt och torr installation?

Nedsänkt installation innebär att pumpen placeras i dammen med en filterkorg. Torr installation görs utanför vattnet, under vattennivån, med ett stelt eller flexibelt rör på sug sidan. Båda är möjliga, men följ säkerhetsanvisningarna.

Hur aktiverar jag den dynamiska funktionen?

Tryck på strömbrytaren på pumpen. I läge ON varierar pumpen automatiskt flödet för att skapa en dynamisk effekt. Observera: torrskyddet är avaktiverat i dynamiskt läge.

Vad gör jag om pumpen inte startar?

Kontrollera först nätspänningen (220-240 V). Om en extern styrning används, se till att den är ansluten. Kontrollera att ledningarna inte är vikta eller igensatta, och att rotorn inte är blockerad. Rengör vid behov.

Hur ofta behöver pumpen rengöras?

Det rekommenderas att rengöra pumpen minst 2 gånger per år. Använd rent vatten och en mjuk borste. För envisa beläggningar, använd OASE-pumprengöring eller ett hushållsrengöringsmedel utan vinäger eller klor.

Kan pumpen användas i havsvatten eller pool?

Havsvatten tolereras med en salthalt <4%, men estetiska förändringar kan förekomma (undantagna från garanti). Pumpen får inte användas i en naturpool (bad) på grund av elektriska risker.

Hur förvaras pumpen på vintern?

Pumpen tål -20 °C. Om du tar upp den ur vattnet, rengör den noggrant, kontrollera dess skick och förvara den nedsänkt i vatten (utan att ansluta stickkontakten) för att skydda tätningarna. Låt den inte utsättas för solen.

Vilket är det maximala nedsänkningsdjupet?

Pumpen kan sänkas ner upp till 4 meters djup (IP68). Se till att den alltid är täckt med minst 10 cm vatten för att undvika luftinsug.

Kan jag använda en varvtalsregulator med denna pump?

Nej, användning av en varvtalsregulator kan skada enheten. Använd endast kompatibla OASE-styrningar (Eco Control eller InScenio FM-Master) via OASE Control-anslutningen.

Hur byter jag ut funktionsenheten?

Koppla ur stickkontakten, demontera pumpen enligt bilderna. Rengör delarna, ta bort den gamla enheten och ersätt den. Byte av lagret kräver specialverktyg: kontakta en OASE-återförsäljare eller skicka pumpen till service.

Vad innebär funktionen EFC (Environmental Function Control)?

EFC är ett självtest som var 20:e till 40:e minut kontrollerar om pumpen går torr eller är blockerad. Vid problem stannar den automatiskt efter 60 till 120 sekunder. Detta skyddar pumpen mot skador.

BRUKSANVISNING Aquarius Eco Expert 22000 OASE

Les bruksanvisningen.

- Apparatet slås på.

- Slå av: Trekk nettpluggen ut av stikkontakten.

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
  Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstallationen får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.
• Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda öppna kontakter och uttag mot fukt.

Säker drift

• Använd inte apparaten om elektriska ledningar eller käpor har skadats.
• Avfallshantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.
• Drivenheten i apparaten innehåller en magnet med starkt magnetfält som kan påverka pacemakrar eller implanterade defibrillatorer (ICD). Håll minst 0,2 m avständ mellan implantatet och magneten.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför aldrig tekniska ändringar på apparaten.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd endast originalreservdelar och -tillbehör.
• Kontakta behörig kundtjänst eller OASE om problem uppstår.

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt:

• För pumpning av normalt dammvatten för filtersystem, vattenfallsystem och bäcksystem.
  • Med hänsyn till tekniska data. (→ Tekniska data)
• Med hänsyn till tillåtna vattenvärden. (→ Tillåtna vattenvärden)

För apparaten gäller följande begränsningar:

• Ska inte användas i inte i baddammar.
• Använd aldrig apparaten med annan annan vätska än vatten.
• Kör aldrig utan vattengenomströmning.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.
• Anslut den inte till husets vattentilledning.
• Använd inte för kommersiella eller industriella ändamål.
• Detta är en apparat av klass A enligt EMC (elektromagnetisk kompatibilitet). I boendemiljö kan apparaten orsaka radiostörningar. Användaren är ansvarig för att lämpliga åtgärder vidtas.

Produktbeskrivning

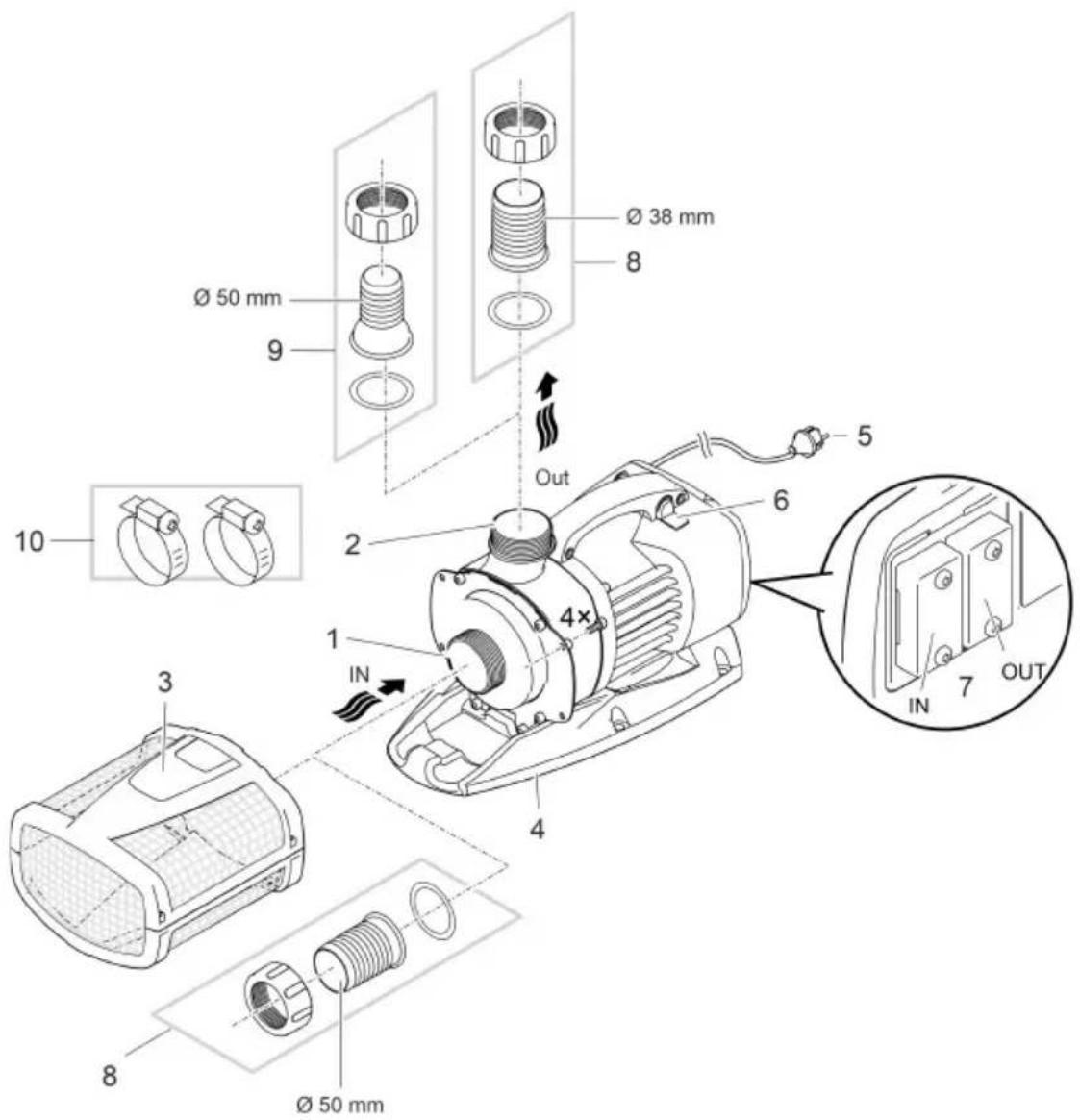

Översikt

ARS0066

1 Ingång (sugsida)

• Med filterkorg (3) och nedsänkt installation.
- Med slanganslutning för anslutning av en slang och torr installation.

2 Utgång (trycksida)

- Anslutning returslang till dammen (t.ex. via en bäck).

3 Filterkorg

4 Uppställningsfot

- Med monteringshål för fast installation på marken vid behov.

5 Strömkabel

- Strömförsörjning pump

6 Brytare för aktivering/inaktivering Dynamic-funktion

- Olika värden för pumpmängder är förprogrammerade i pumpens manöverbox för en dynamisk fontänbild som ändras i höjd och diameter. Pumpen aktiveras kontinuerligt med dessa värden när Dynamic-funktionen är aktiverad.

7	Anslutning manöverboxMed styringen kan du regulere effekten til pumpen.Uten styring går den innkoblede pumpen kontinuerlig med full effekt.
8	Slanganslutning 50 mm
9	Slanganslutning 38 mmAlternativ för utgång Aquarius Eco Expert 22000 och 28000.
10	Slangklämmor för fixering av slangar i slanganslutningar.

Apparaten är dammtät och vattentät ned till 4 m.

Möjlig risk för personer med pacemaker.

Skydda apparaten mot direkt solljus.

Apparaten får inte kastas i vanliga hushållssopor.

Läs bruksanvisningen.

Installationsvarianter

- Pumpen placeras utan filterkorg utanför dammen resp. bassängen på en nivå, lägre än vattenytan.

— Vattenflöde via satellitfilter eller skimmer.

Installation och anslutning

Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanför vatten).

Pumpen får endast användas om angivna vattenvärden beaktas. (→ Tillåtna vattenvärden)

- Poolvatten eller saltvatten kan påverka enhetens utseende. Sådan påverkan omfattas inte av garantin.

WARNING

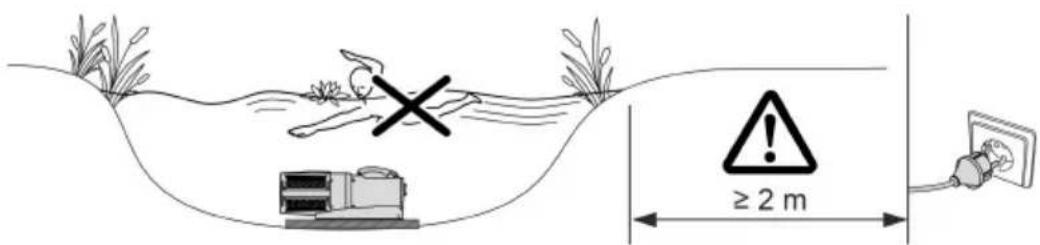

Dödsfall eller allvarliga personskador vid användning av denna apparat i en simbassäng. Om elektriska delar på apparaten är skadade blir vattnet strömförande.

- Använd inte apparaten om personer befinner sig i vattnet.

OBS

Roterande komponenter i suganslutning och tryckanslutning. Risk för personskador, greppa inte i stoserna.

Beakta särskilt: En överbelastad och stoppad apparat kan starta oväntat!

▶ Greppa inte in i öppningen mellan suganslutning eller tryckanslutning när stickkontakten är ansluten.
▶ Säkra anslutningarna med ett beröringsskydd när de är öppna under driften, t.ex. när anslutna slangar saknas. Beröringsskyddet kan köpas som tillbehör.

① Apparatens alla komponenter får inte utsätts för direkt solstrålning under längre tid eftersom detta kan leda till skador. Använd en skyddskåpa vid behov.

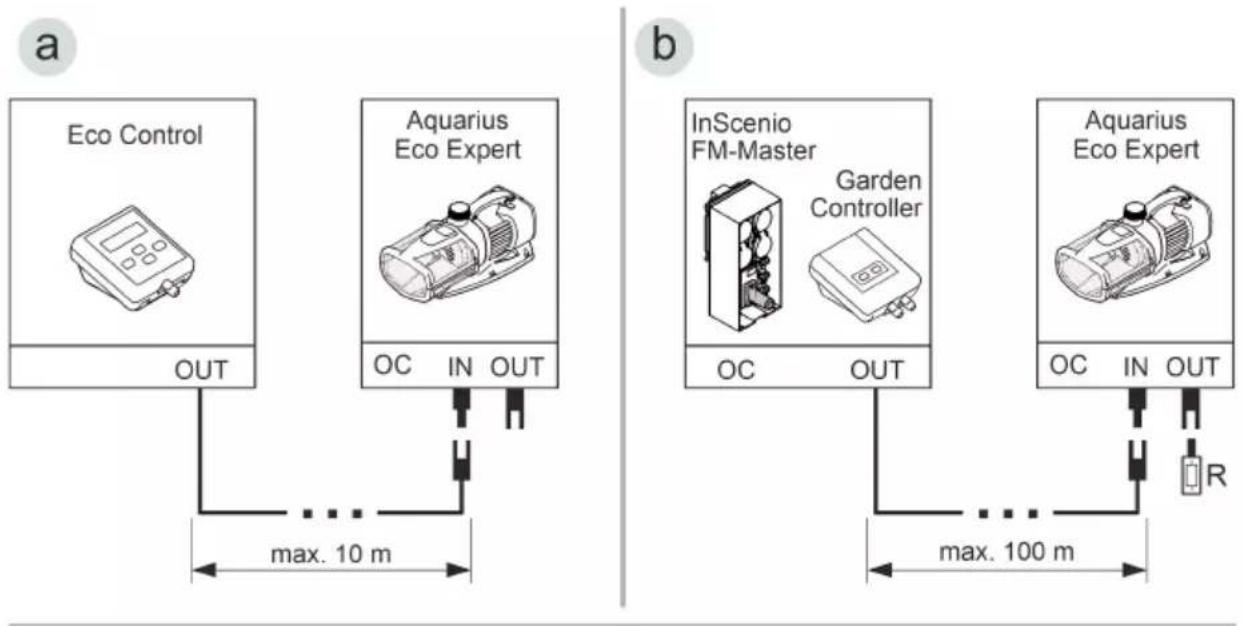

Ansluta manöverboxen

Pumpen kan köras med eller utan manöverbox.

• Med hjälp av en manöverbox är det möjligt att styra pumpens effekt.
• Utan manöverbox kör den inkopplade pumpen alltid med full effekt.

Kompatibla manöverboxar (tillbehör):

- Eco Control

Intelligent manöverbox för en pump.

• Incenio FM-Master Home/Cloud

Information finns på www.oase.com under "Smart trädgårdsstyrning och belysning".

- Ett OASE Control-nätverk (variant b, c) måste avslutas med slutmotståndet R. Denna ingår i leveransen av InSenio FM-Master eller Garden Controller.

PLX0004

ANVISNING

Apparaten skadas om vatten tränger in i kontaktdonen.

▶ Anslut kontaktdonet eller sätt skyddskåpan på kontaktdonen.
▶ Gummipackningen ska vara ren och sitta tätt.
▶ Säkra alltid kontaktdonet eller skyddskåpan med båda skruvarna.

En skadad gummipackning måste bytas. Om kontaktdonet lossas måste en äldre gummitätning (> 2 år) bytas ut.

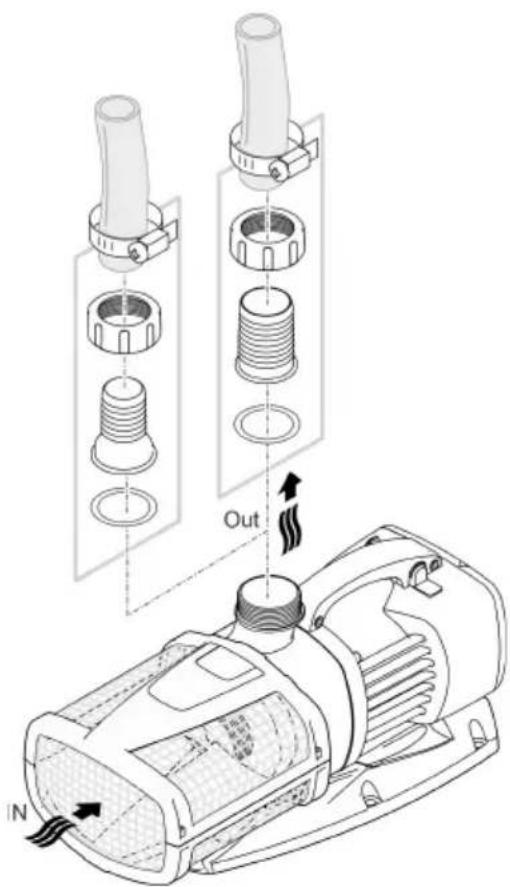

Installera apparaten nedsänkt

Ansluta

Anslut inte stickkontakten till stickuttaget än!

Installation

• Ställ pumpen vägrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt.
• Om vattnet är smutsigt eller fullt av slam rekommenderar vi att pumpen eller komponenter som har anslutits på sugsidan (skimmer, satellitfilter, bottenutlopp osv.) installeras upphöjt från botten. Detta reducerar insugningen av partiklar, vilket i sin tur förlänger livslängden för drivenheten.
• Använd endast pumpen om den täcks av minst 10 cm vatten. I annat fall finns det risk för att den suger in luft.

AMX0160

i Det går att enkelt lyfta pumpen ur vattnet med ett dragrep.

- Dra ett dragrep genom de runda öppningarna på filterhusets underdel och knyt fast.

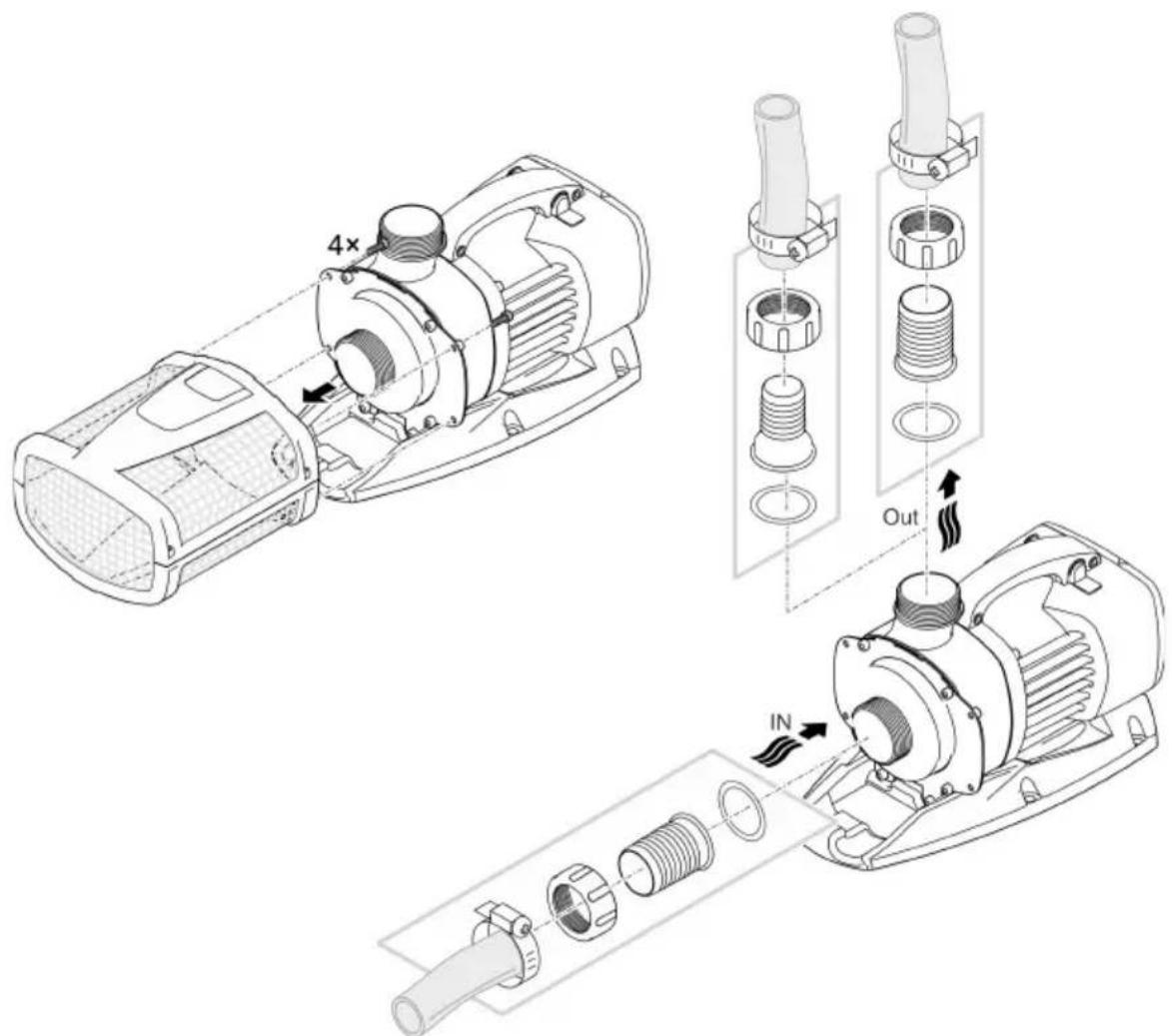

Installera apparaten torrt

Ansluta

Aquarius Eco Expert 22000 / 28000

- Slangar eller rör kan anslutas till ingången och utgången. Rekommendation:

— Max. 5 m längd: Använd 50 mm (2") slanganslutningar och slangar.

— Från 5 m längd: Använd DN 75 eller DN 100 rör.

- Partiklar upp till 11 mm kan ledas genom pumpen. Vid större partiklar kommer pumpen att blockeras. Vi rekommenderar att ett filter eller en skimmer installeras på sugsidan.

Aquarius Eco Expert 36000 / 44000

- Ett rör DN75/100 ansluts till ingången. En slang eller ett rör ansluts till utgången. Rekommendation:

— Max. 5 m längd: Använd 50 mm (2") slanganslutningar och slangar.

- Från 5 m längd: Använd DN 75 eller DN 100 rör.

- Partiklar upp till 11 mm kan ledas genom pumpen. Vid större partiklar kommer pumpen att blockeras. Vi rekommenderar att ett filter eller en skimmer installeras på sugsidan.

Rören ansluts med en PVC-övergångsmuff med innergänga (→ Tekniska data). PVC-övergångsmuffar finns i handeln.

Anslut inte stickkontakten till stickuttaget än!
ARS0052

Installation

• Ställ pumpen vågrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt.
• Pumpen får inte utsättas för direkt solstrålning.

- Installationsplatsen måste vara tillräckligt ventilerad så att pumpen inte överhettas.

AMX0161

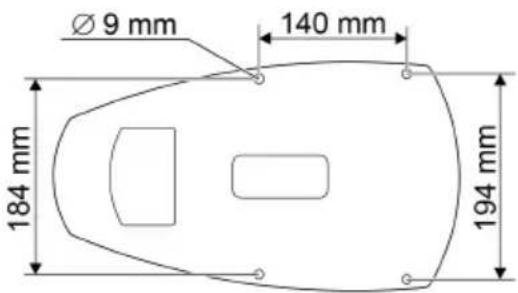

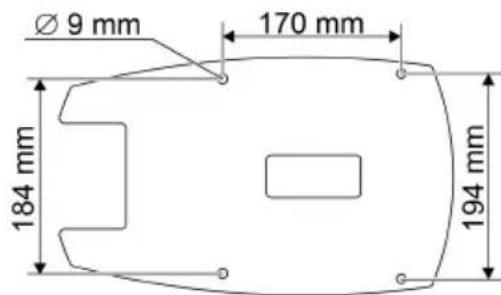

① Du kan skruvar fast apparaten i ett lämpligt underlag för mer stabilitet.

Aquarius Eco Expert 22000, 28000

Aquarius Eco Expert 36000, 44000

ARS0067

Driftstart

ANVISNING

Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponenter.

▶ Anslut inte apparaten till en dimbar strömkälla.

ANVISNING

Pumpen får inte gå torrt. I annat fall finns det risk för att pumpen förstörs.

▶ Använd endast pumpen om den är komplett nedsänkt i vatten eller flödad.

Påslagning / frånslagning

• Slå på apparaten: Anslut stickkontakten till stickuttaget.
• Apparaten startar direkt.
• Slå ifrån apparaten: Dra ut stickkontakten ur stickuttaget.

Pumpen genomför ett förprogrammerat självtest automatiskt vid idrifttagningen och därefter under drift i intervall om 20 ... 40 minuter (Environmental Function Control (EFC)). Pumpen kan känna av om den torrkör, är blockerad eller är nedsänkt. Pumpen stängs av automatiskt efter ca 60 till 120 sekunder vid torrkörning/blockering. Bryt strömförsörjningen och flöda pumpen resp. ta bort blockeringen. Därefter kan apparaten tas i drift igen.

Dynamic Function

• Skjut brytaren åt sidan.
• ON: Funktionen har slagits på.
• OFF: Funktionen har slagits ifrån.

ANVISNING

Om Dynamic Function har slagits på kör EFC (Environmental Function Control) endast med begränsning.

Rengöring och underhåll

OBS

Risk för personskador vid oväntad start. Apparaten har interna övervakningsfunktioner som kan stänga av och starta den självständigt igen.

▶ Dra ut stickkontakten innan arbeten utförs på apparaten.

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön.

▶ Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel för starkare smuts.

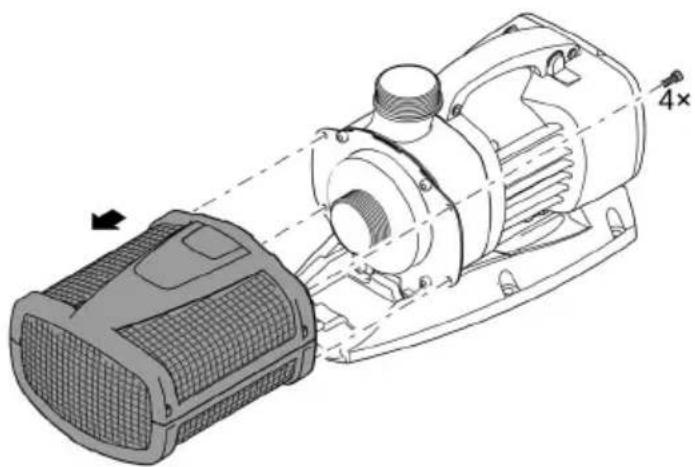

Ta isär apparaten

• Dra ut stickkontakten och ta bort alla anslutningar.
  • Ta isär apparaten som figuren visar.

Rengör apparaten vid behov, men minst 2 ggr/år.

- Rengör pumpen, speciellt drivenhet och pumphus.

- Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

- Pumprengöringsmedel PumpClean från OASE.

- Ättiks- och klorfritt hushållsrengöringsmedel.

- Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

Rengör/byt ut drivenheten

ANVISNING

Drivenheten ligger i ett lager i motorblocket. Detta lager är en slitagedel och bör bytas ut samtidigt som drivenheten.

▶ När lagret byts ut krävs särskilda kunskaper samt verktyg. Låt OASE-återförsäljaren byta ut lagret eller skicka in pumpen till OASE.

ANVISNING

Drivenheten innehåller en stark magnet som attraherar magnetiska partiklar (t ex järnspån). Partiklar som finns kvar kan orsaka irreparabla skador på drivenhet och motorblock.

▶ Rengör drivenheten noggrant från vidhäftande partiklar innan den monteras in.

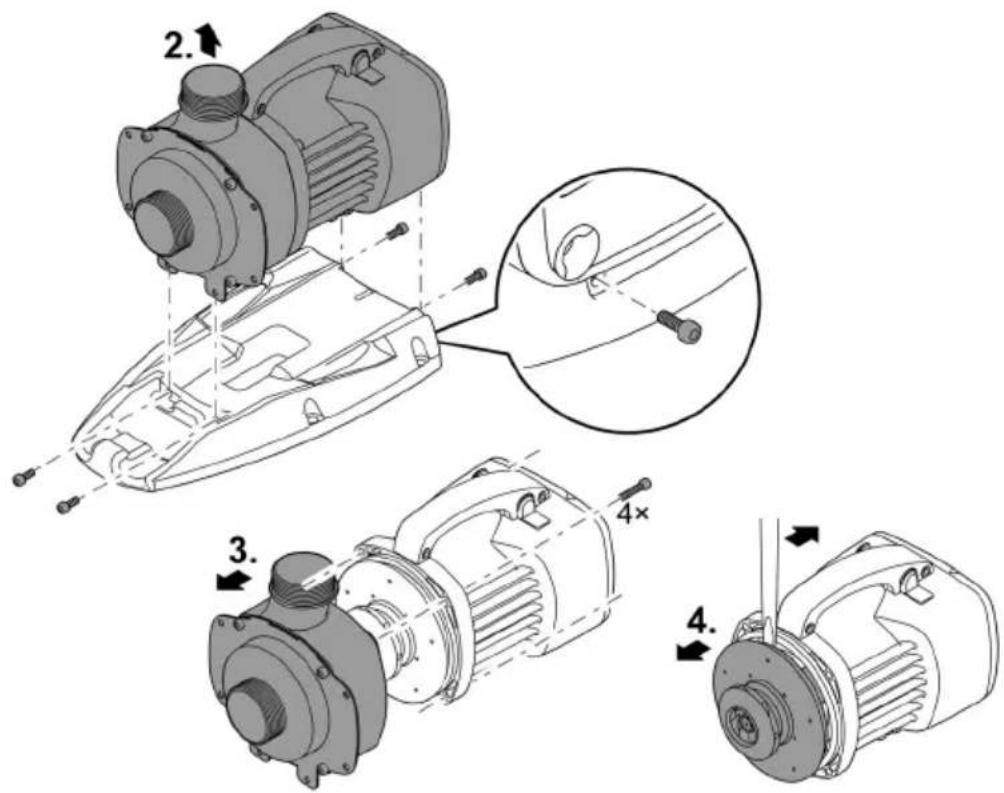

• Ta isär motorblocket enligt beskrivningen i bilden.
• Rengör komponenterna med en borste under klart vatten.
• Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar.
• Sätt ihop motorblocket i omvänd ordningsföljd.

Förvaring / lagring under vintern

Apparaten är frostsäker till -20°C. Om apparaten ska förvaras utanför dammen, rengör den först noggrant med vatten och en mjuk borste, kontrollera om den är skadad och förvara den sedan i vatten eller i vattenfyllt skick. Doppa inte ned stickkontakten i vatten.

Felavhjälpning

Störning	Orsak	Åtgärd
Pumpen startar inte	Nätspänning saknas	Kontrollera nätspänningen
	Styrspänning saknas (endast vid extern manöverbox som tillval)	Kontrollera anslutningen till OASE Eco Control eller OASE Control-nätverket; koppla ev. in pumpen härifrån.
	Ingående slangar har vikts	Dra ingående slangar utan veck
	Blockerade ingående slangar	Kontrollera/rengör ingående slangar
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera att drivenheten går lätt
Pumpen pumpar inteOtilräcklig kapacitet	Filterhuset blockerat	Rengör filterskålar
	För höga förluster i ingående slangar	Kapa av slangarna till ett minimum, ta bort onödiga kopplingar, använd större slangdiameter
	Drivenheten går trägt	Kontrollera att drivenheten går lätt
Pumpen stannar efter kort tids drift	Mycket smutsigt vatten	Rengör pumpen
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera att drivenheten går lätt
	Pumpen har torrkört	Kontrollera/rengör tilledningar, välj större nedsänkningsdjup (min. 10cm under vattenytan)
	För hög vattentemperatur	Håll maximal tillåten vattentemperatur.(→ Tekniska data)

Tekniska data

Beskrivning			Aquarius Eco Expert
			22000	28000	36000	44000
Anslutningsspänning		V AC 220 ... 240
Nätfrekvens		Hz	50/60	50/60	50/60	50/60
Max. effektförbrukning		W	350	440	550	700
Max. pumpeffekt		l/h	22000	27900	36000	44000
Max. pumphöjd		m	9,6	10,0	10,2	10,5
Kapslingsklass			IP68	IP68	IP68	IP68
Max. nedsänkningsdjup		m	4	4	4	4
Sugsida	Gänga		G2	G2	G212	G212
	Anslutning slang	mm	50	50	63	63
Trycksida	Gänga		G2	G2	G2	G2
	Anslutning slang	mm	38, 50	38, 50	50	50
Max. partikelstorlek grov smuts		mm	11	11	11	11
Yta för filteringång		cm^2	1000	1000	1060	1060
Vattentemperatur (nedsänkt installation)	vid drift	°C		(→ Tillåtna vattenvärden)
	utan drift	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Omgivningstemperatur (torr installation)	vid drift och konvektion	°C	-20 ... +30	-20 ... +30	-20 ... +30	-20 ... +30
	vid drift och tvångskylning	°C	-20 ... +40	-20 ... +40	-20 ... +40	-20 ... +40
Mått	Längd	mm	490	490	540	540
	Bredd	mm	235	235	250	250
	Höjd	mm	215	215	225	225
Längd strömkabel		m	10	10	10	10
Vikt		kg	12,2	12,2	14,9	14,9

Tillåtna vattenvärden

Typ		Färskvatten	Poolvatten	Saltvatten
pH-värde		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hårdhet	DH	8 ... 15	8 ... 15	20 ... 30
Fritt klor	mg/l	<0,3	<0,6	<0,3
Kloridhalt	mg/l	<250	<250	<22000
Salthalt	%	<0,4	<0,4	<4
Total torr rest	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Slitagedelar

Denna apparat får inte kastas i hushållssoporna.

▶ Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.

VAROITUS
