Aquarius Eco Expert 22000 - Bomba de agua OASE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de agua
Marca	Oase
Modelo	Aquarius Eco Expert 22000
Uso	Bombeo de agua de estanque para filtros, cascadas y cursos de agua
Alimentación eléctrica	220-240 V CA, 50/60 Hz
Potencia máx. absorbida	350 W
Capacidad máx. de impulsión	22000 l/h
Altura de impulsión máx.	9,6 m
Grado de protección	IP68 (sumergible hasta 4 m de profundidad)
Profundidad máx. de inmersión	4 m
Dimensiones (L × l × h)	490 × 235 × 215 mm
Peso	12,2 kg
Longitud del cable de red	10 m
Conexión de aspiración	Rosca G2, racor de oliva 50 mm
Conexión de impulsión	Rosca G2, racores de oliva 38 y 50 mm
Diámetro máx. de partículas	11 mm
Función Dynamic	Interruptor para variación de caudal preprogramada
Control ambiental (EFC)	Autocomprobación automática contra marcha en seco y bloqueo
Temperatura del agua admisible	+4 a +35 °C (sumergida)
Valores admisibles del agua	pH 6,8–8,5, dureza 8–15 °dH, cloro libre <0,3 mg/l
Mantenimiento	Limpieza al menos 2 veces al año, unidad de funcionamiento reemplazable
Almacenamiento invernal	Resiste hasta -20 °C, almacenar sumergido en agua
Seguridad	Dispositivo RCD 30 mA obligatorio, no usar en piscina natural
Piezas de desgaste	Unidad de funcionamiento, cojinete en el bloque motor

Preguntas frecuentes - Aquarius Eco Expert 22000 OASE

¿Cuál es la diferencia entre la instalación sumergida y en seco?

La instalación sumergida consiste en colocar la bomba en el estanque con un cesto de filtración. La instalación en seco se realiza fuera del agua, por debajo del nivel del agua, con un tubo rígido o flexible en el lado de aspiración. Ambas son posibles, pero respete las instrucciones de seguridad.

¿Cómo activar la función Dynamic?

Presione el interruptor situado en la bomba. En posición ON, la bomba varía automáticamente su caudal para crear un efecto dinámico. Atención: la protección contra marcha en seco se desactiva en modo Dynamic.

¿Qué hacer si la bomba no arranca?

Primero verifique la tensión de red (220-240 V). Si se usa un control externo, asegúrese de que esté conectado. Compruebe que las tuberías no estén dobladas ni obstruidas, y que el rotor no esté bloqueado. Limpie si es necesario.

¿Con qué frecuencia hay que limpiar la bomba?

Se recomienda limpiar la bomba al menos 2 veces al año. Use agua limpia y un cepillo suave. Para depósitos difíciles, use un limpiador para bombas OASE o un detergente doméstico sin vinagre ni cloro.

¿Se puede usar la bomba en agua de mar o en piscina?

El agua de mar se tolera con un contenido de sal <4%, pero pueden ocurrir alteraciones estéticas (excluidas de la garantía). La bomba no debe usarse en una piscina natural (baño) debido a los riesgos eléctricos.

¿Cómo almacenar la bomba en invierno?

La bomba resiste a -20 °C. Si la saca del agua, límpiela cuidadosamente, verifique su estado y almacénela sumergida en agua (sin enchufar) para proteger las juntas. No la deje expuesta al sol.

¿Cuál es la profundidad de inmersión máxima?

La bomba puede sumergirse hasta 4 metros de profundidad (grado IP68). Asegúrese de que siempre esté cubierta con al menos 10 cm de agua para evitar la aspiración de aire.

¿Puedo usar un variador de velocidad con esta bomba?

No, el uso de un variador de velocidad puede dañar el aparato. Use solo los controles compatibles OASE (Eco Control o InScenio FM-Master) a través de la conexión OASE Control.

¿Cómo reemplazar la unidad de funcionamiento?

Desenchufe, desmonte la bomba según las ilustraciones. Limpie las piezas, retire la unidad antigua y reemplácela. El reemplazo del cojinete requiere herramientas especiales: contacte a un distribuidor OASE o envíe la bomba al servicio técnico.

¿Qué significa la función EFC (Environmental Function Control)?

El EFC es una autocomprobación que verifica cada 20 a 40 minutos si la bomba está en marcha en seco o bloqueada. En caso de problema, se detiene automáticamente después de 60 a 120 segundos. Esto protege la bomba contra daños.

MANUAL DE USUARIO Aquarius Eco Expert 22000 OASE

ES Instrucciones de uso

▶ Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico.
Este equipo puede ser utilizado por niños a partir de 8 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y los conocimientos necesarios, si se les supervisan o instruyen sobre el uso seguro del equipo y los peligros resultantes. Los niños no deben jugar con el equipo. Está prohibido que los niños ejecuten la limpieza y el mantenimiento sin supervisión.

Indicaciones de seguridad

Conexión eléctrica

• Para la instalación eléctrica en el exterior se aplican prescripciones especiales. Sólo un electricista especializado puede ejecutar la instalación eléctrica.
• El electricista especializado está cualificado por su formación profesional, conocimientos y experiencias, y facultado para realizar instalaciones eléctricas en el exterior. El electricista especializado puede reconocer posibles peligros y cumple las normas, prescripciones y disposiciones regionales y nacionales.
  — En caso de preguntas y problemas póngase en contacto con un electricista especializado.
• Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la alimentación de corriente.
• Conecte el aparato únicamente a una toma de corriente correctamente instalada.
• La unidad debe estar protegida por un dispositivo de corriente residual (RCD) con una corriente residual nominal máxima de 30 mA.
• Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el empleo a la intemperie (protegido contra salpicaduras de agua).
• Proteja los enchufes y conectores abiertos de la humedad.

Funcionamiento seguro

• No emplee el equipo cuando las líneas eléctricas o la caja están dañadas.
• Deseche el equipo si está dañado el cable de conexión de red. El cable de conexión de red no se puede sustituir.
• La unidad de rodadura en el equipo incluye un imán con un fuerte campo magnético que puede influir en marcapasos o desfibriladores implantados (ICD). Mantenga una distancia mínima de 0,2 m entre el implante y el imán.
• No transporte ni tire el equipo por la línea eléctrica.
• Tienda las líneas de forma que estén protegidas contra daños y lesiones por tropiezo de personas.
• No realice nunca modificaciones técnicas en el equipo.
• Ejecute en el equipo sólo los trabajos descritos en estas instrucciones.
• Emplee sólo piezas de recambio originales y accesorios originales.
• En caso de problemas póngase en contacto con el servicio al cliente autorizado o con OASE.

Uso conforme a lo prescrito

Emplee el producto descrito en estas instrucciones sólo de la forma siguiente:

• Para bombear el agua de estanque normal para sistemas de filtros, cascadas y riachuelos.
• De acuerdo con los datos técnicos. (→ Datos técnicos)
• De acuerdo con los valores del agua permisibles. (→ Valores del agua permisibles)

Para el equipo son válidas las siguientes limitaciones:

• No emplee en piscinas.
• Está prohibido operar con otros líquidos distintos del agua.
• No opere nunca sin circulación de agua.
• No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o explosivas.
• No conectar a la línea de alimentación de agua potable.
• No emplee el equipo para fines industriales.
• Según CEM (compatibilidad electromagnética) se trata de un equipo de la clase A. El equipo puede ocasionar interferencias de radio en entornos residenciales. El usuario tiene que tomar las medidas adecuadas.

Descripción del producto

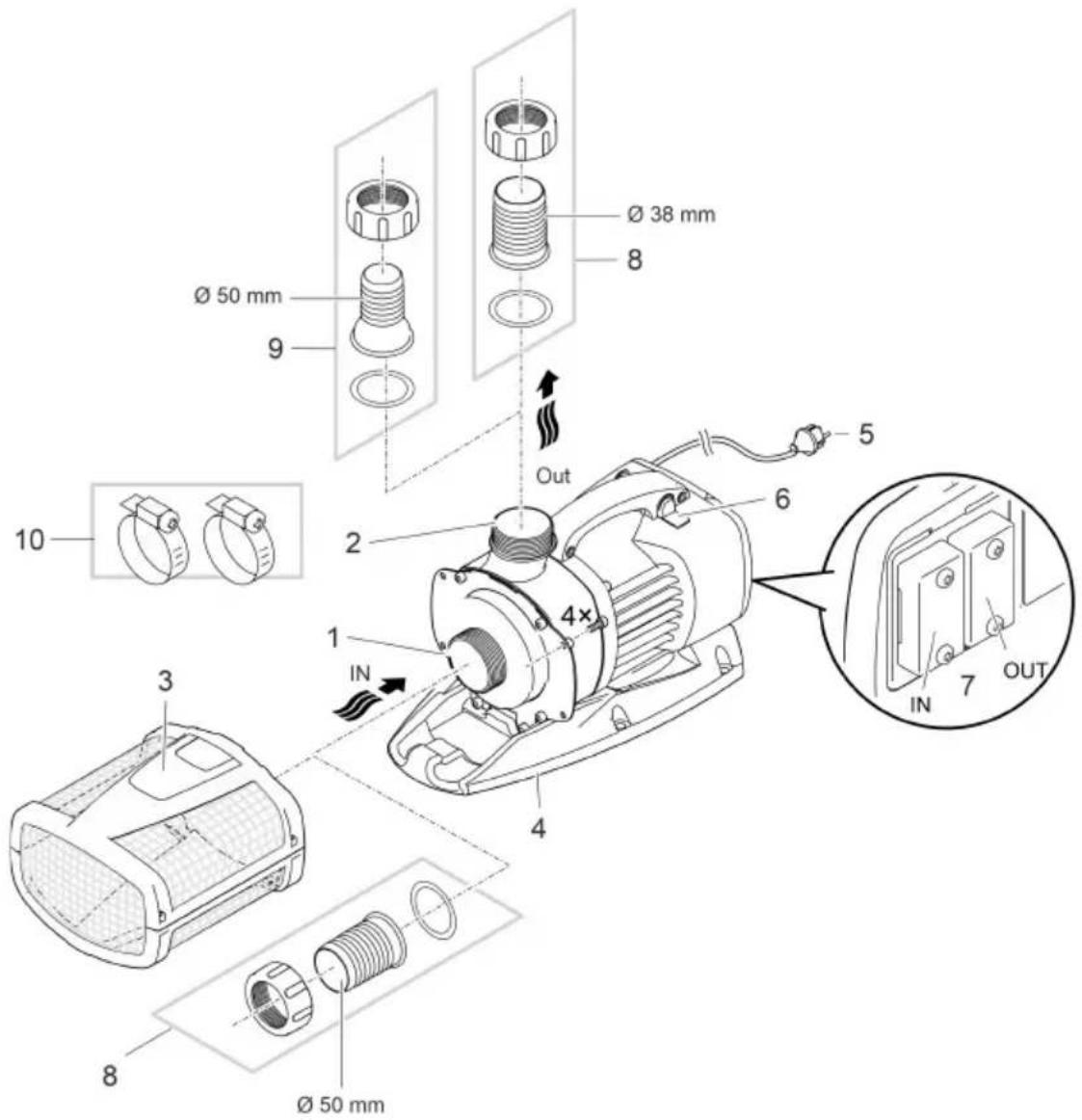

Vista sumaria

1 Entrada (lado de aspiración)

• Con cesta del filtro (3) para el emplazamiento sumergido en el agua.
• Con boquilla de manguera para conectar una manguera para el emplazamiento en seco.

2 Salida (lado de presión)

- Conexión del retorno al estanque (p. ej. a través de un riachuelo).

3 Cesta del filtro

4 Pie

- Con agujeros de montaje para una instalación fija en el suelo si fuera necesario.

5 Cable de red

- Alimentación de corriente de la bomba

6 Conmutador para conectar/ desconectar la función dinámica

- Para una imagen de fuente dinámica que cambia en altura y diámetro se han programado previamente diferentes valores para los caudales. La bomba se controla de forma continua con estos valores cuando está conectada la función dinámica.

7	Conexión del controlCon el control se puede regular la potencia de la bomba.Sin el control, la bomba conectada funciona constantemente a plena potencia.
8	Boquilla de manguera ∅ 50 mm
9	Boquilla de manguera ∅ 38 mmAlternativa para la salida Aquarius Eco Expert 22000 y 28000.
10	Abrazaderas de manguera para fijar las mangueras en las boquillas de manguera.

Símbolos en el equipo

El equipo es hermético al polvo y al agua hasta 4 m.

Posibles peligros para personas con marcapasos.

Proteja el equipo contra la radiación solar directa.

No deseche el equipo en la basura doméstica normal.

Lea las instrucciones de uso.

Variantes de instalación

- Variante (a): Emplazamiento de la bomba sumergida en el agua

— La bomba se posiciona en el estanque o la piscina.

— Bombeo de agua a través de la cesta del filtro.

- Variante (b): Emplazamiento en seco de la bomba

- La bomba se emplaza sin la cesta del filtro fuera del estanque o la piscina, pero por debajo de la superficie del agua.

— Bombeo de agua a través de un filtro satélite o un skimmer.

Emplazamiento y conexión

La bomba se puede emplazar sumergida (en el agua) o en seco (fuera del agua).

La bomba sólo se puede emplear si se cumplen los valores del agua indicados. (→ Valores del agua permisibles)

- El agua de piscina o el agua salada pueden mermar la óptica del equipo. Estos menoscabos no están incluidos en la garantía.

ADVERTENCIA

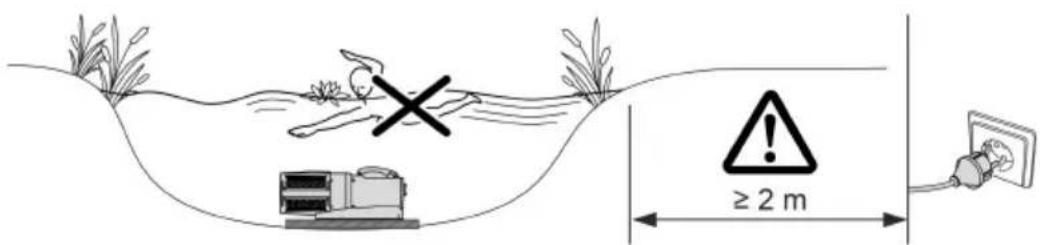

Lesiones graves o la muerte si el equipo se opera en un estanque de natación. Piezas eléctricas defectuosas del equipo generan una tensión eléctrica peligrosa en el agua.

▶ No emplee el equipo en estanques para nadar.

CUIDADO

Componentes giratorios en el área de la tubuladura de aspiración y la tubuladura de presión. Son posibles que se produzcan lesiones si se introduce la mano en las tubuladuras.

Tenga especialmente en cuenta: ¡Un equipo parado por sobrecarga puede arrancar inesperadamente!

▶ No toque en la abertura de la tubuladura de aspiración o la tubuladura de presión cuando esté conectada la clavija de red.
▶ Si las tubuladuras están libremente accesibles durante el funcionamiento, por ejemplo, si no hay mangueras conectadas, asegure las tubuladuras con un protector contra contacto. La protección contra contacto está disponible como accesorio.

① Está prohibido exponer todos los componentes del equipo a la radiación solar directa durante largos períodos de tiempo, porque se podrían dañar. Emplee una cubierta de protección si fuera necesario.

Conexión del control

La bomba se puede operar con o sin control.

• Con el control se puede regular la potencia de la bomba.
• Sin el control, la bomba conectada funciona permanentemente a plena potencia.

Controles compatibles (accesorio):

- Eco Control

Control inteligente para una bomba.

• Incenio FM-Master Home/Cloud

A través de la aplicación "OASE Control" se pueden controlar hasta 10 equipos compatibles con el control de OASE (bombas, filtros, lámparas).

Consulte las informaciones al respecto en www.oase.com en la sección "Control e iluminación inteligentes del jardín".

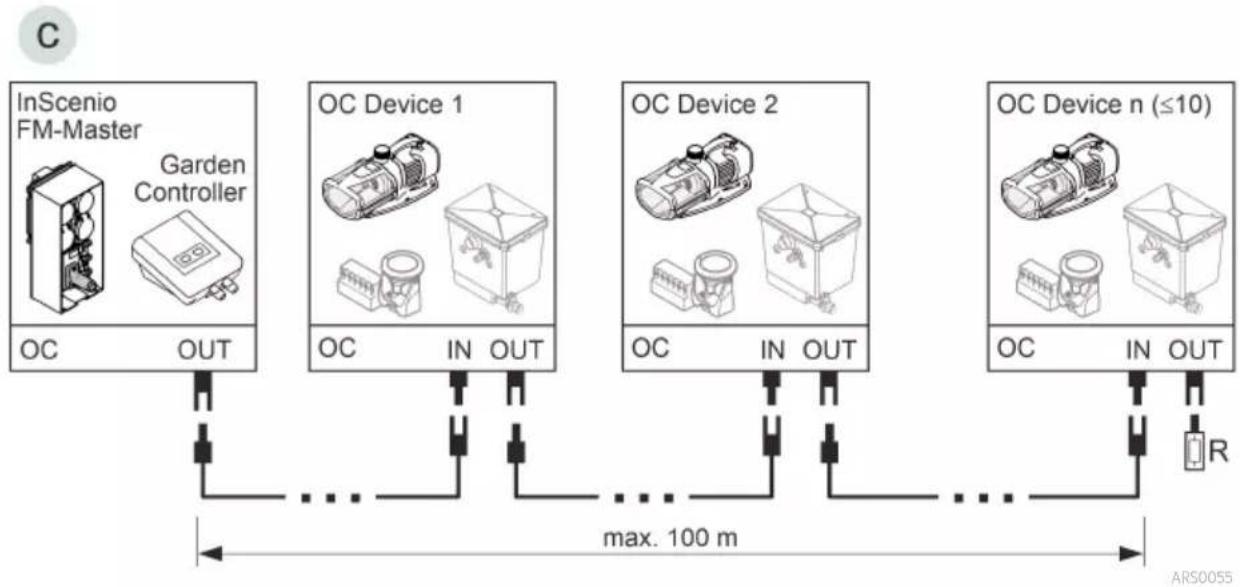


- Una red OASE Control (variante b, c) tiene que terminar con la resistencia terminal R. Está incluida en el suministro InSenio FM-Master o Garden Controller.

INDICACIÓN

El equipo se daña si entra agua en el conector.

▶ Enchufe el conector o coloque la tapa protectora.
▶ La junta de goma tiene que estar limpia y encajar perfectamente.
▶ Una junta de goma dañada se tiene que sustituir. Si el conector se afloja se tiene que sustituir la junta de goma desgastada (> 2 años).

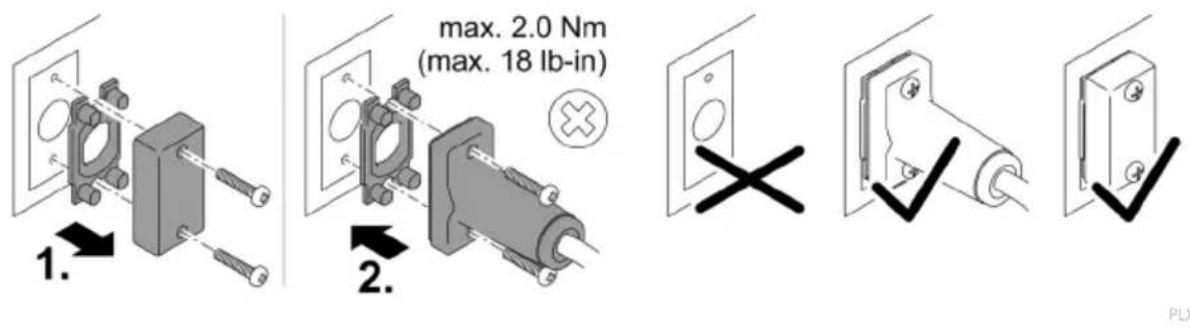

▶ Asegure el conector o la tapa protectora siempre con los dos tornillos.

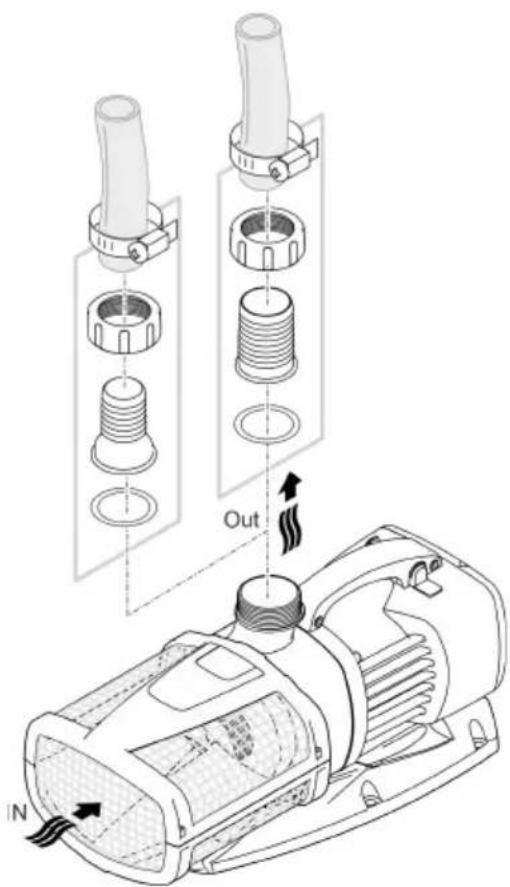

Emplazamiento del equipo sumergido

Conexión

¡No enchufe todavía la clavija de red en el tomacorriente!

Emplazamiento

• Emplace la bomba en posición horizontal sobre una base resistente.
  • Garantice una posición segura de la bomba.
• Recomendamos que, si el agua está turbia o sucia, la bomba o los componentes conectados por el lado de aspiración (skimmer, filtro satélite, desagüe del suelo, etc.) se emplacen por encima del suelo. De este modo se reduce la aspiración de partículas y se aumenta por consiguiente la vida útil de la unidad de rodadura.
• Opere la bomba sólo cuando esté cubierta al menos con 10 cm de agua. De lo contrario, podría aspirar aire.

AMX0160

i La bomba se puede sacar fácilmente del agua utilizando una cuerda de tracción.

- Tire la cuerda de tracción por los agujeros redondos en la parte inferior del filtro y anú-dela.

Emplazamiento del equipo en seco

Conexión

Aquarius Eco Expert 22000 / 28000

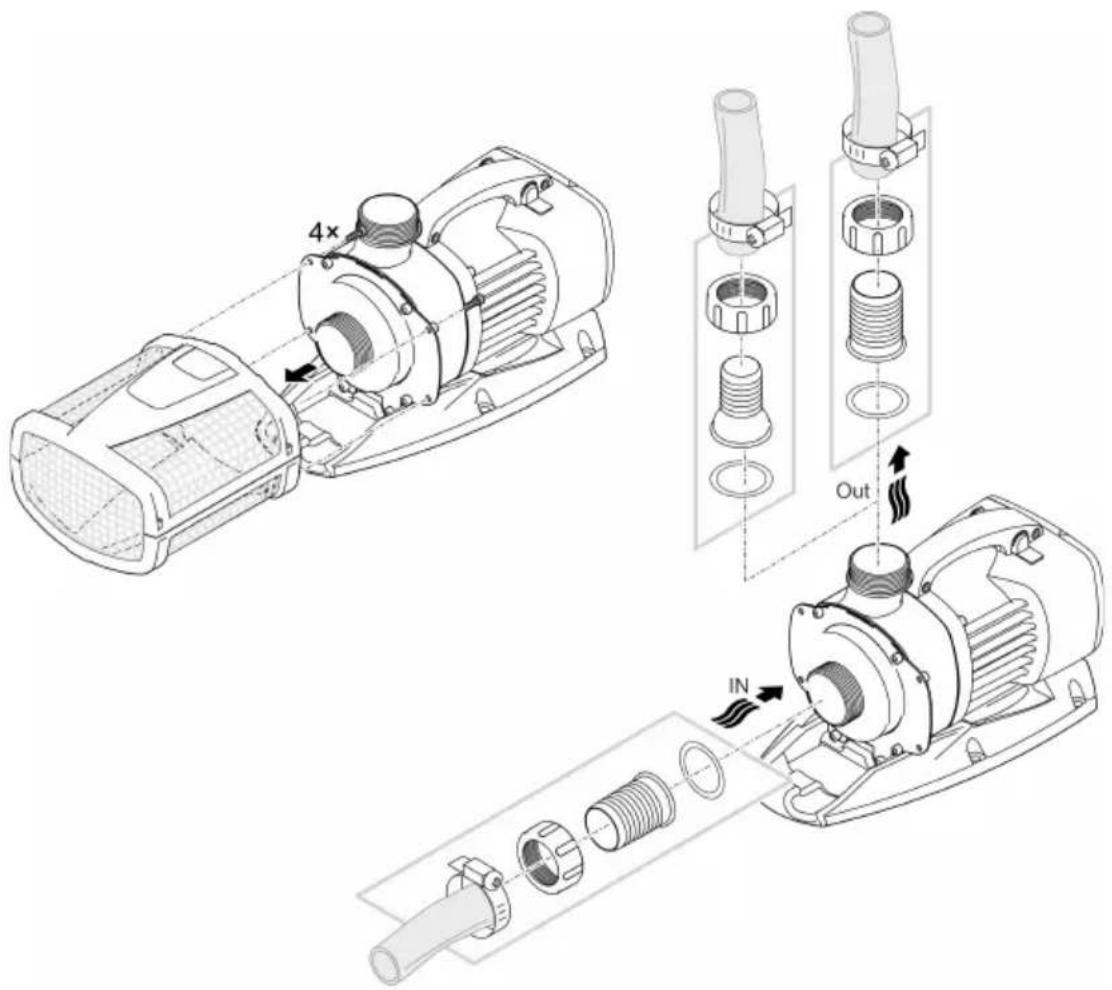

• En la entrada y la salida se pueden conectar mangueras o tubos. Recomendación:
• Hasta una longitud de 5 m: Emplee boquillas de manguera de 50 mm (2") y mangueras.
• A partir de una longitud de 5 m: Emplee tubos DN 75 o DN 100.
• La bomba puede pasar partículas de hasta 11 mm. La bomba se bloquea en caso de partículas más grandes Recomendamos instalar un filtro o skimmer en el lado de aspiración.

Aquarius Eco Expert 36000 / 44000

• En la entrada se conecta un tubo DN75/100. En la salida se puede conectar una manguera o un tubo. Recomendación:
  — Hasta una longitud de 5 m: Emplee boquillas de manguera de 50 mm (2") y mangueras.
  — A partir de una longitud de 5 m: Emplee tubos DN 75 o DN 100.
• La bomba puede pasar partículas de hasta 11 mm. La bomba se bloquea en caso de partículas más grandes Recomendamos instalar un filtro o skimmer en el lado de aspiración.

Los tubos se conectan con un manguito de transición de PVC con rosca interior (→ Datos técnicos). Los manguitos de transición de PVC se pueden comprar en el comercio especializado.

¡No enchufe todavía la clavija de red en el tomacorriente!

ARS0052

Emplazamiento

• Emplace la bomba en posición horizontal sobre una base resistente.
  • Garantice una posición segura de la bomba.
• Está prohibido exponer la bomba directamente a la luz solar.

- El lugar de emplazamiento debe estar suficientemente ventilado para que la bomba no se sobrecaliente.

ES

AMX0161

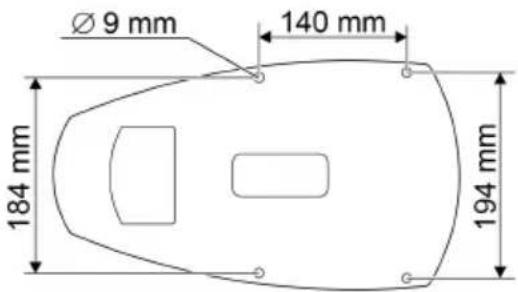

Para un soporte seguro se puede atornillar el equipo con una base adecuada.

Aquarius Eco Expert 22000, 28000

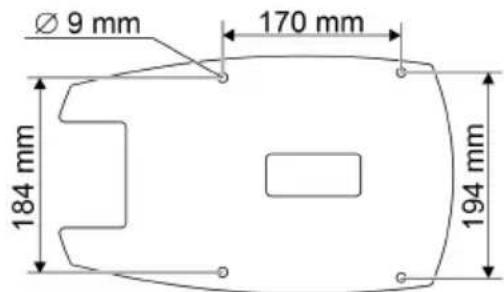

Aquarius Eco Expert 36000, 44000

ARS0067

Puesta en marcha

INDICACIÓN

El equipo se destruye si se opera con un atenuador de luz. Tiene componentes eléctricos sensibles.

▶ No conecte el equipo a una alimentación de corriente con regulación de voltaje.

INDICACIÓN

La bomba no debe marchar en seco. De lo contrario se puede destruir la bomba.

▶ Opere la bomba sólo cuando está sumergida o inundada.

• Conexión: Enchufe la clavija de red en el tomacorriente.
• El equipo se conecta de inmediato.
• Desconexión: Saque la clavija de red del tomacorriente.

La bomba realiza automáticamente una autocomprobación preprogramada (Environmental Function Control (EFC)) a la puesta en marcha y después durante el funcionamiento cada 20 a 40 minutos. La bomba reconoce si marcha en seco, está bloqueada o está sumergida. En el caso de una marcha en seco/ bloqueo, la bomba se desconecta automáticamente después de aprox. 60 a 120 segundos. En caso de fallo interrumpa la alimentación de corriente e “inunde la bomba” o elimine el obstáculo. Después se puede arrancar de nuevo el equipo.

Dynamic Function

• Desplace el conmutador.
• ON: La función está conectada.
• OFF: La función está desconectada.

INDICACIÓN

Si está conectada la Dynamic Function el EFC (Environmental Function Control) trabaja de forma limitada.

▶ La protección contra la marcha en seco está desactivada.

Limpieza y mantenimiento

CUIDADO

Peligro de lesión por un arranque imprevisible. Las funciones de supervisión internas del equipo pueden desconectar el equipo y conectarlo de nuevo automáticamente.

▶ Saque la clavija de la red antes de trabajar en el equipo.

INDICACIÓN

No emplee productos de limpieza agresivos ni soluciones químicas. Estos productos pueden dañar la carcasa, mermar el funcionamiento del equipo y dañar a los animales, las plantas y el medio ambiente.

▶ Si fuera posible, limpie el equipo con agua limpia y un cepillo suave o una esponja; si la suciedad es muy persistente emplee los productos de limpieza recomendados.

Desmontar el equipo

• Saque la clavija de red y quite todas las conexiones.

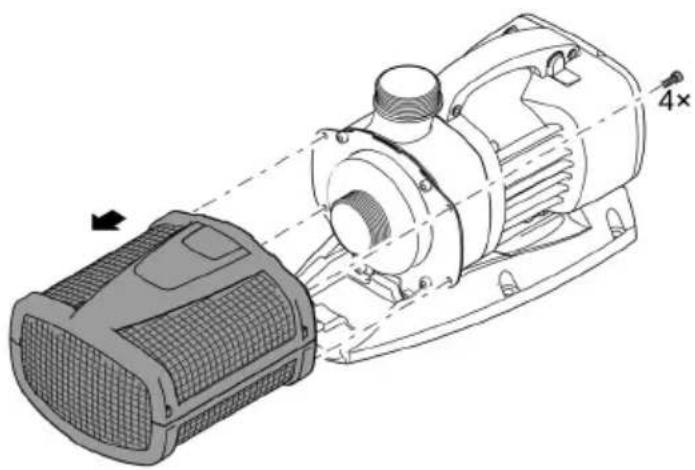

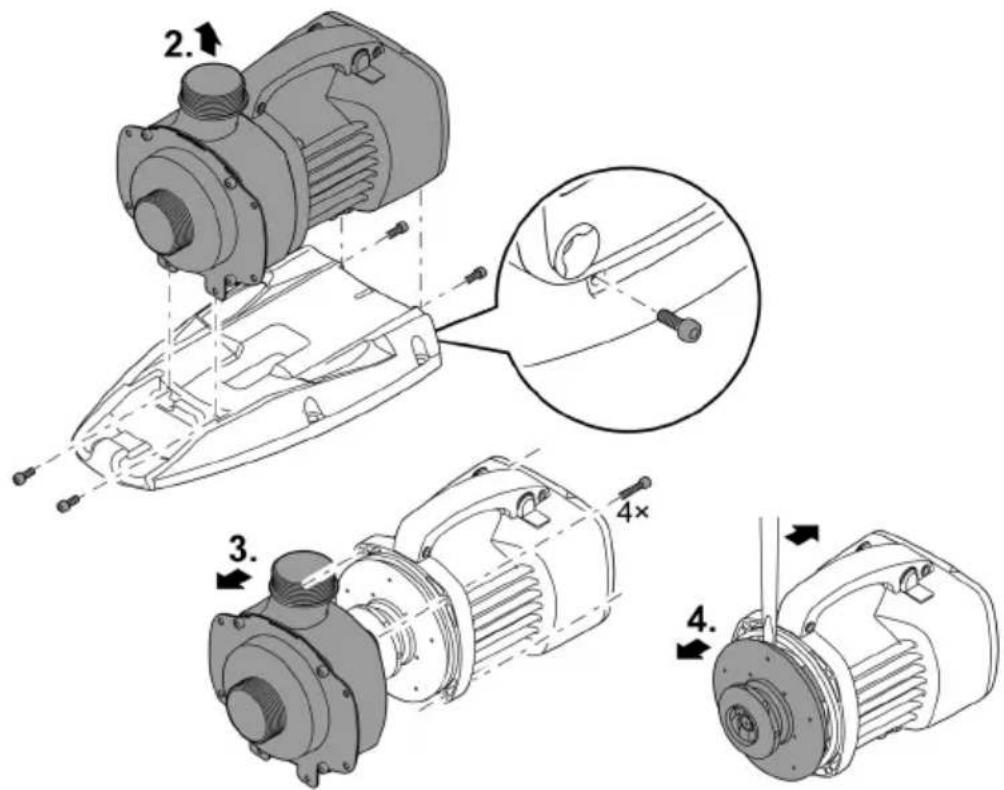

• Desmonte el equipo como se muestra en la ilustración.

i Limpie el equipo según sea necesario, pero como mínimo 2 veces al año. — Limpie en la bomba especialmente la unidad de rodadura y la carcasa de la bomba.

• Productos de limpieza recomendados en caso de calcificaciones persistentes:
  — Producto de limpieza para bombas PumpClean de OASE.
• Productos de limpieza domésticos sin vinagre y cloro.
• Después de la limpieza enjuague minuciosamente todas las piezas con agua clara.

Limpieza/ sustitución de la unidad de rodadura

INDICACIÓN

La unidad de rodadura se guía en el bloque del motor por un cojinete. Este cojinete es una pieza de desgaste y se debe sustituir simultáneamente con la unidad de rodadura.

La sustitución del cojinete requiere conocimientos especiales y herramientas. Encargue la sustitución del cojinete a su comerciante de OASE o envíe la bomba a OASE.

INDICACIÓN

La unidad de rodadura incluye un imán fuerte que atrae las partículas magnéticas (p. ej. virutas de hierro). Las partículas que se quedan adheridas pueden producir daños irreparables en la unidad de rodadura y el bloque del motor.

▶ Elimine minuciosamente las partículas adheridas antes del montaje de la unidad de rodadura.

• Desmonte el bloque motor como se muestra en la ilustración.
• Limpie los componentes con un cepillo y agua limpia.
• Compruebe si las piezas están dañadas. Renueve las piezas dañadas o desgastadas.
• Monte el bloque motor en secuencia contraria.

Almacenamiento/ conservación durante el invierno

El equipo está protegido contra heladas hasta 20 °C por debajo de cero. Si el equipo se guarda fuera del estanque límpielo minuciosamente con un cepillo suave y agua, compruebe si presenta posibles daños y almacénelo bajo agua o a plena carga de agua. No sumerja la clavija de red en el agua.

Eliminación de fallos

Fallo	Causa	Acción correctora
La bomba no arranca	No hay tensión de alimentación	Compruebe la tensión de alimentación.
	Falta la tensión de control (sólo en caso de control externo opcional)	Compruebe la conexión a la red de OASE Eco Control o OASE Control; conecte la bomba por encima si fuera necesario
	Líneas de alimentación dobladas	Tienda las líneas de alimentación sin dobleces
	Líneas de alimentación obstruidas	Controle/ limpie las líneas de alimentación
	La unidad de rodadura está bloqueada	Elimine el bloqueo, compruebe la suavidad de marcha de la unidad de rodadura
La bomba no transporta. Caudal insuficiente	La carcasa del filtro está obstruida	Limpie las partes de filtro
	Pérdidas excesivas en las líneas de alimentación	Acorte la longitud de las mangueras al mínimo necesario, evite piezas de conexión innecesarias y emplee diámetros de man-guera mayores.
	La unidad de rodadura marcha con dificultad	Compruebe la suavidad de marcha de la unidad de rodadura
La bomba se desconecta después de un corto tiempo de funcionamiento	Agua muy sucia	Limpie la bomba
	La unidad de rodadura está bloqueada	Elimine el bloqueo, compruebe la suavidad de marcha de la unidad de rodadura
	La bomba marché en seco.	Controle/ limpie las línea de alimentación, aumente la profundidad de inmersión (como mínimo 10 cm por debajo de la superficie del agua)
	Temperatura del agua muy alta	Cumpla la temperatura del agua máxima permisible. (→Datos técnicos)

Datos técnicos

Descripción			Aquarius Eco Expert
			22000	28000	36000	44000
Tensión de conexión		V CA 220 ... 240
Frecuencia de red		Hz	50/60	50/60	50/60	50/60
Consumo de potencia máximo		W	350	440	550	700
Capacidad de bombeo máx.		l/h	22000	27900	36000	44000
Altura de bombeo máx.		m	9,6	10,0	10,2	10,5
Categoría de protección			IP68	IP68	IP68	IP68
Profundidad de inmersión máxima		m	4	4	4	4
Lado de aspiración	Rosca		G2	G2	G212	G212
	Conexión manguera mm		50	50	63	63
Lado de presión	Rosca		G2	G2	G2	G2
	Conexión manguera mm		38, 50	38, 50	50	50
Tamaño de grano máximo, suciedad gruesa mm			11	11	11	11
Superficie de entrada del filtro		cm^2	1000	1000	1060	1060
Temperatura del agua permisible (emplaza- miento sumergido)	Durante el funcio- namiento	°C	(→ Valores del agua permisibles)
	Fuera de servicio	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Temperatura am- biente (emplaza- miento en seco)	Durante el funcio- namiento y convec- ción	°C	-20 ... +30	-20 ... +30	-20 ... +30	-20 ... +30
	Durante el funcio- namiento y refriger- ración forzada	°C	-20 ... +40	-20 ... +40	-20 ... +40	-20 ... +40
Dimensiones	Longitud	mm	490	490	540	540
	Anchura	mm	235	235	250	250
	Altura	mm	215	215	225	225
Longitud del cable de conexión		m	10	10	10	10
Peso		kg	12,2	12,2	14,9	14,9

Valores del agua permisibles

Tipo		Agua fresca	Agua de piscina	Agua salada
Valor pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Dureza	DH	8 ... 15	8 ... 15	20 ... 30
Cloro libre	mg/l	<0,3	<0,6	<0,3
Contenido de cloruro	mg/l	<250	<250	<22000
Contenido de sal	%	<0,4	<0,4	<4
Residuo seco total	mg/l	<50	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30	+4 ... +28

Piezas de desgaste

• Unidad de rodadura
• Cojinete en el bloque del motor

Desecho

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

▶ Deseche el equipo a través del sistema de recogida previsto.
▶ Si tiene alguna pregunta, póngase en contacto con su empresa local de eliminación de desechos. Allí recibe las informaciones sobre el desecho adecuado del equipo.
▶ Corte los cables para inutilizar el equipo.

! AVISO

- Limpe, anteriormente à montagem, a unidade de rotor de todas as partículas aderentes.
