Бренд	OASE
Модель	AquaMax Eco Classic 8500
Категорія	Насос для ставкової води
Використання	Перекачування ставкової води для фільтрів, водоспадів, струмків
Розміри (Д × Ш × В)	280 × 230 × 140 мм
Вага	4,4 кг
Електроживлення	220–240 В змінного струму, 50 Гц
Максимальна споживана потужність	80 Вт
Максимальна продуктивність	8300 л/год
Максимальна висота підйому	3,2 м
Ступінь захисту	IP68 (пило- та водонепроникний до 4 м)
Максимальна глибина занурення	4 м
З'єднання шланга всмоктування/нагнітання	25, 32, 38 мм
Максимальний діаметр частинок	8 мм
Допустима температура води	від +4 до +35 °C
Температура навколишнього середовища (суха установка)	від +4 до +30 °C (природна конвекція); від +4 до +40 °C (примусове охолодження)
Довжина мережевого кабелю	10 м
Основні функції	Автоматичний тест при запуску, контроль навколишнього середовища (EFC), захист від сухого ходу та блокування, автоматичний перезапуск
Догляд та очищення	Очищуйте щонайменше 2 рази на рік чистою водою та м'якою щіткою; при накипу використовуйте засіб для чищення PumpClean OASE
Зношувані деталі	Робочий блок (ротор + магніт)
Безпека	Обов'язковий захист ПЗВ 30 мА; не використовуйте в природному басейні; тримайте на відстані 0,2 м від кардіостимуляторів
Встановлення	Занурений або сухий (поза водою, без фільтрувального корпусу)

Часті запитання - AquaMax Eco Classic 8500 OASE

Чи можна встановити насос сухим (поза водою)?

Так, насос можна встановлювати сухим, без фільтрувального корпусу. У цьому випадку він повинен бути розташований нижче рівня води та підключений до сателітного фільтра або скімера. Переконайтеся, що насос не піддається впливу сонця, а місце добре провітрюється.

Що робити, якщо насос не запускається?

Спочатку перевірте напругу мережі. Переконайтеся, що трубопроводи не перегнуті та не забиті. Якщо роторний блок заблоковано, відключіть насос, розберіть його та видаліть перешкоду. Потім очистіть роторний блок і перевірте його вільний рух.

Як захистити насос від сухого ходу?

Насос має функцію автоматичного захисту (EFC), яка виявляє сухий хід і зупиняє його через 60-120 секунд. Щоб уникнути пошкоджень, слідкуйте, щоб насос завжди був занурений (щонайменше 10 см води) або щоб подача води була гарантована.

Як часто потрібно чистити насос?

Рекомендується чистити насос щонайменше два рази на рік, а частіше, якщо вода дуже брудна. Використовуйте чисту воду та м'яку щітку. Для вапняного нальоту підходить засіб для чищення PumpClean OASE. Ретельно промийте всі деталі після чищення.

Чи можна використовувати регулятор швидкості з цим насосом?

Ні, пристрій не можна підключати до джерела живлення з регулятором. Насос містить чутливі електронні компоненти, які можуть бути пошкоджені. Використовуйте лише стандартне мережеве живлення (220-240 В змінного струму).

Як зберігати насос взимку?

Вимкніть насос, коли температура води опускається нижче +4 °C. Ретельно очистіть його, перевірте стан і зберігайте зануреним або заповненим водою, захищеним від морозу. Не занурюйте мережеву вилку у воду.

Яка максимальна продуктивність насоса?

Максимальна продуктивність становить 8300 літрів на годину (л/год). Ця продуктивність може змінюватися залежно від висоти підйому та втрат напору в трубах. Для оптимізації продуктивності використовуйте труби великого діаметру та зменшуйте зайву довжину.

Чи можна використовувати насос у басейні або купальні?

Ні, використання в природному басейні або купальні заборонено. Несправний електричний пристрій може уразити купальників струмом. Насос призначений лише для декоративних ставків, фільтрів та водоспадів.

Що робити, якщо насос зупиняється через кілька хвилин роботи?

Це може бути через дуже брудну воду, заблокований ротор, сухий хід або надмірну температуру води. Очистіть насос, перевірте вільне обертання ротора, забезпечте достатнє занурення (≥10 см) і дотримуйтесь максимальної температури 35 °C.

Які зношувані деталі та як їх замінити?

Основною зношуваною деталлю є робочий блок (ротор з магнітом). Заміну підшипника потрібно виконувати одночасно, але це потребує спеціальних інструментів. Доручіть цю операцію авторизованому дистриб'ютору OASE або відправте насос у сервісний центр.

ПОСІБНИК КОРИСТУВАЧА AquaMax Eco Classic 8500 OASE

UK Посібник з експлуатації

▶ Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ураження електричним струмом.
Цей пристрій може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, сенсорними або розумовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.

Інструкція з техніки безпеки

Електричне приєднання

• Для електричних пристроїв на відкритому повітрі застосовуються спеціальні правила. Електромонтажні роботи може виконувати лише кваліфікований електрик.
  – Електрик повинен мати відповідну кваліфікацію, знання та досвід, і мати дозвіл проводити електромонтажні роботи на вулиці. Він повинен усвідомлювати можливу небезпеку та дотримуватися регіональних та національних стандартів, правил та норм.
  – У разі виникнення питань і проблем звертайтеся до кваліфікованого електрика.
• Під'єднуйте пристрій лише у випадку, якщо його електричні характеристики збігаються з даними джерела живлення.
• Підключайте пристрій тільки до правильно встановленої розетки.
• Пристрій має бути захищено диференційним вимикачем (RCD) з максимальним номінальним диференційним струмом 30 мА.
• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).
• Захистіть відкриті штекери та роз'єми від вологи.

Безпечна експлуатація

• Не використовуйте пристрій у разі пошкодження електричних з'єднань або корпусу.
• Утилізуйте пристрій, якщо мережевий з'єднувальний кабель пошкоджено. Мере- жевий з'єднувальний кабель замінити неможливо.
• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібрилятора (ICD). Зберігайте відстань не менше 0,2 м між імплантатом і магнітом.
• Не переносьте і не тягніть пристрій за електричний кабель.
• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати небезпеку падіння для людей.
• Не здійснюйте технічних змін у пристрої.
• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.
• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.
• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Для перекачування звичайної ставкової води для фільтрів, водоспадів та штучних струмків.
• Відповідно до технічних характеристик. (→ Технічні характеристики)
• З дотриманням дозволених параметрів якості води. (→ Допустимі характеристики води)

На прилад поширються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.
• Ніколи не перекачуйте іншу рідину, крім води.
• Ніколи не експлуатувати без подачі води.
• Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами
• Не підключати до водопроводу в будинку.
• Не для комерційного або промислового використання.
• Відповідно до норм електромагнітної сумісності (EMC) - це пристрій класу А. У житлових районах пристрій може спричиняти радіоперешкоди. Користувач повинен вжити належних заходів.

Опис виробу

Огляд

AMX0207

1 Вхід 1 (сторона всмоктування)

- Корпус фільтра

2 Вхід 2 (сторона всмоктування)

• Патрубок шлангу подачі зі ставка при встановленні у сухому місці.
• Для варіанту встановлення в сухому місці насос повинен встановлюватись без корпуса фільтра.

3 Вихід (сторона нагнітання)

- Патрубок зливного шлангу у ставок (напр., через течію струмка).

4 Ступінчастий шланговий наконечник зі шаровим з'єднанням для випуску.
5 Ступінчастий шланговий наконечник для входу 2 (встановлення у сухому місці).
6 Шлангові хомути для фіксації шлангів на наконечниках для шлангів.
7 Мережевий кабель зі штекером

Символи на пристрої

IP68

Пристрій водонепроникний до 4 м і має захист від пилу.

Небезпечно для осіб з кардіостимулятором.

Захистіть пристрій від попадання прямих сонячних променів.

Заборонено утилізувати пристрій із звичайним побутовим сміттям.

Прочитайте інструкцію з експлуатації.

UK

Варіанти встановлення

- Варіант (а): Встановлення насосу в зануреному положенні

– Насос розташований у ставку та/або водоймі.

– Подача води через фільтрувальний кошик.

- Варіант (b): Встановлення насосу в сухому місці

– Насос встановлюється поза межами ставка та/або водойми нижче рівня поверхні води без фільтрувального кошика.

– Подача води через супутниковий фільтр або скиммер.

Встановлення та підключення

Насос можна встановлювати безпосередньо зануреним (у воді) або в сухому місці (поза водою).

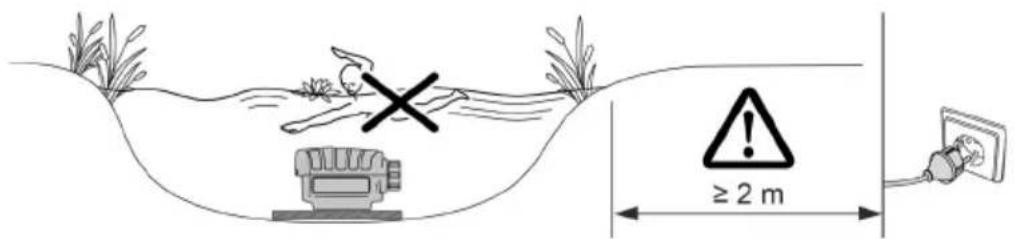

! УВАГА!

Пристрій може стати причиною серйозних травм або смерті, якщо він використовується в плавальному ставку. У воді може виникати небезпечна електрична напруга через несправні електричні деталі пристрою.

▶ Використовуйте прилад тільки якщо в воді немає людей.

ОБЕРЕЖНО

Деталі, що обертаються в зоні всмоктувального патрубка та напірного патрубка. Можнове отримання травм, якщо братись руками за патрубки.

Зверніть особливу увагу: Через перевантаження, пристрій що зупинився може рап- тово запуститися!

▶ Не торкайтесь отвору всмоктувального патрубка та напірного патрубка, коли мережевий штекер вставлений в розетку.
Якщо під час експлуатації доступ до патрубків відкритий, напр., якщо не під'єднані шланги, то патрубки необхідно закрити засобами захисту від торкання. Засоби захисту від пропонуються як додаткове обладнання.

① Не дозволяється піддавати компоненти пристрою впливу прямих сонячних променів протягом тривалого часу, оскільки це може призвести до їхнього пошкодження. За потреби використовуйте захисне покриття.

Занурення пристрою

Підключення

• Що більше діаметр шланга, то менше втрати через тертя в трубопроводах і ліпше пропускна здатність.
• Не слід обмежувати діаметр шланга шланговою насадкою без реальної потреби. Укоротіть шлангову насадку відповідно до діаметра шланга.

AMX0003

• Покладіть насос горизонтально на тверду поверхню.
  • Переконайтесь, що насос знаходиться в безпечному положенні.
• У разі брудної або замуленої води ми рекомендуємо встановлювати насос або його компоненти, під'єднані на стороні всмоктування (скіммер, супутній фільтр, злив у днищі тощо), вище рівня дна. Це перешкоджає засмоктуванню частинок і підвищує строк служби робочого колеса.
• Експлуатуйте насос, тільки коли він занурений у воду щонайменше на 10 см. Інакше він може засмоктувати повітря.

AMX0082

① За допомогою тросу при потребі можна легко витягнути насос із води.

– Протягніть трос через круглі отвори на нижній оболонці фільтру та зав'яжіть на ньому вузол.

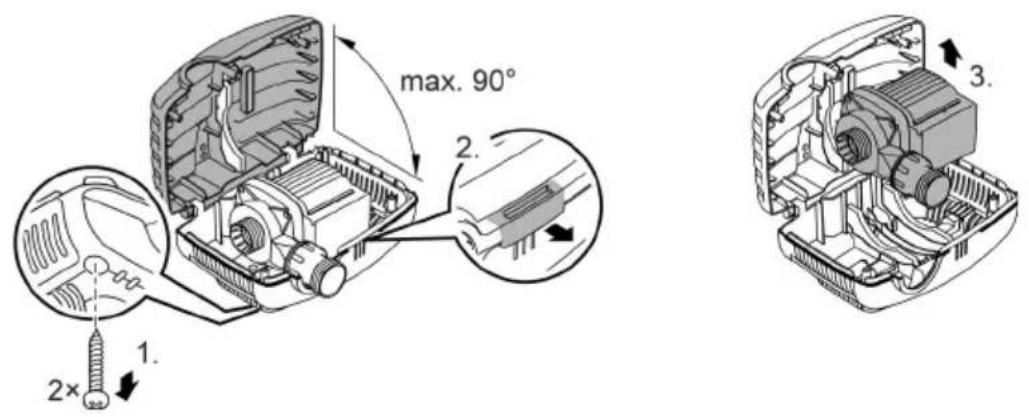

Установка пристрою в сухому місті

Для варіанту встановлення в сухому місці насос повинен встановлюватись без корпуса фільтра.

Переобладнання

AMX0175

Підключення

• На вході (IN) та виході (OUT) можна під'єднувати шланги або труби.
  – Патрубки для шлангів входять до комплекту поставки. Їхній монтаж буде описано нижче.
• Діаметр шланга на стороні всмоктування (IN) не може бути меншим ніж діаметр шланга на стороні напору (OUT).
• Що більше діаметр шланга, то менше втрати через тертя в трубопроводах і ліпше пропускна здатність.
• Не слід обмежувати діаметр шланга шланговою насадкою без реальної потреби. Укоротіть шлангову насадку відповідно до діаметра шланга.
• Насос може пропускати частинки розмірами до 8 мм. Якщо частинки більшого розміру, насос блокується. Ми радимо встановлювати на стороні всмоктування фільтр або скіммер.

AMX0005

• Покладіть насос горизонтально на тверду поверхню.
• Переконайтесь, що насос знаходиться в безпечному положенні.
• Захищайте насос від впливу прямих сонячних променів.
• Місце встановлення має добре вентилюватися, щоб насос не перегрівався.

AMX0083

Введення в експлуатацію

ПРИМІТКА

Пристрій пошкоджується, коли він використовується з реостатом. Він містить чутливі електричні елементи.

▶ Не приєднуйте пристрій до джерела живлення з можливістю регулювання.

ПРИМІТКА

Не допускайте роботу насоса насухо. Інакше насос може безповоротно пошкодится.

▶ Експлуатувати насос, тільки коли він занурений чи вкритий водою.

Вмикання/вимикання

• Увімкнення: Вставте штекер в розетку.
  – Пристрій увімкнеться після короткої стартової фази.
  • Вимкнення: Витягніть штекер із розетки.

Під час уведення в експлуатацію, а потім під час експлуатації кожні 20–40 хвилин насос автоматично виконує попередньо запрограмовану самодіагностику (Environmental Function Control (EFC)). Насос визначає, в якому стані він знаходиться: сухий хід/блокування або в зануреному стані. У випадку роботи на суху/блокування насос автоматично вимикається через 60 - 120 секунд. У разі виникнення помилки, відключіть насос від електромережі і занурте насос у воду або видаліть перешкоду. Після цього пристроєм знову можна користуватися.

Чистка і догляд

ОБЕРЕЖНО

Небезпека травмування через непередбачуваний запуск. Функції внутрішнього контролю пристрою можуть вимикати пристрій і автоматично вмикати знову.

▶ Перед проведенням робіт на пристрої витягнути вилку з розетки.

ПРИМИТКА

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди тваринам, рослинам та навколишньому середовищу.

▶ По можливості очищайте пристрій чистою водою та м'якою щіткою або губкою. При стійкому забрудненні використовуйте рекомендовані миючі засоби.

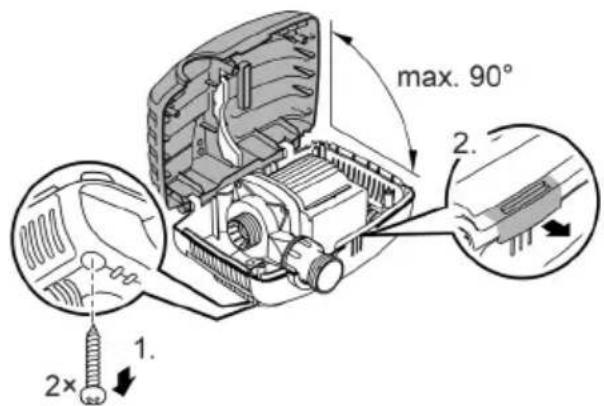

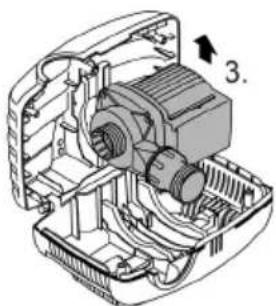

Розбирання пристрою

• Витягніть штекер та від'єднайте усі підключення.
• Розберіть пристрій, як показано на малюнку.

• Зберіть пристрій у зворотній послідовності.
• Під час збирання перевірте, щоб
  – насос був зафіксований в утримувачі.

– мережевий кабель був проведений через канавку у корпусі та не був переламаний або перетиснутий.

Очищення пристрою

① Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік. – Особливо ретельно почистіть робоче колесо насоса і корпус насоса.

• Рекомендовані засоби для чищення при стійкому вапняному відкладенні:
  – Фільтр насоса PumpClean від OASE.
  – Побутові засоби для чищення на основі оцтової кислоти та хлору.
• Ретельно промити всі деталі чистою водою після чистки.

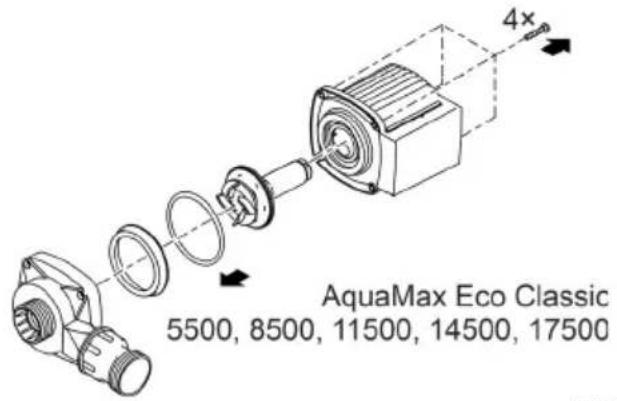

Заміна турбіни

ПРИМІТКА

Робоче колесо запускається підшипником у блоці двигуна. Цей підшипник є швидкозношуваною деталлю й замінюється разом із робочим колесом.

Заміна підшипника вимагає спеціальних навичок та інструментів. Для заміни під- шипника передайте пристрій дилеру OASE, або надішліть насос до OASE.

ПРИМІТКА

У робочому колесі є сильний магніт, який притягує магнітні частинки (наприклад, за- лізну стружку). Частинки, що прилипли, можуть пошкодити робоче колесо та блок двигуна.

▶ Перш ніж встановлювати робоче колесо, обережно видаліть усі частинки.

• Розберіть блок двигуна, як показано на малюнку.
• Очистьте компоненти щіткою під чистою водою.
• Зберіть блок двигуна у зворотній послідовності.

- Перевірте відсутність пошкоджень на усіх деталях. Замініть пошкоджені або зношені деталі.

AMX0176

Зберігання пристрою, в т. ч. взимку

При температурі води нижче за +4 °C або не пізніше настання заморозків слід при- пинити експлуатацію пристрою.

• Ретельно очистіть пристрій.
• Перевірте чи не пошкоджений пристрій й замініть за необх. пошкоджені деталі.
• Зберігайте насос у зануреному положенні або заповненим водою у середовище, яке не замерзає. При цьому мережевий штекер не повинен потрапляти у воду!

Усунення несправностей

Несправність	Причина	Усунення
Насос не запускається	Немає напруги в електричній мережі	Перевірити напругу в мережі
	Лінії підведення перегнуто	Прокласти лінії підведення без пере-гинів
	Лінії підведення засмічені	Перевірити/прочистити лінії підве-дення
	Турбіна заблокована	Усунути блокування, перевірити вільне обертання турбіни
Насос не працює Недостатня потужність	Корпус фільтра заблокова-ний брудом	Почистити частини фільтра
	Надто великі втрати в тру-бопроводах	Укоротіть шланги до необхідної міні-мальної довжини, видаліть непотрі-бні з'єднувальні деталі, викорис-тайте шланги більшого діаметру
	Тугий хід робочого колеса	Перевірте легкість ходу робочого ву-зла
Через короткий проміжок часу насос вимикається	Вода дуже забруднена	Очистити насос
	Турбіна заблокована	Усунути блокування, перевірити вільне обертання турбіни
	Насос працював без води	Перевірте/прочистьте лінії підве-дення, збільште глибину занурення (щонайменше 10см від поверхні води)
	Зависока температура води	Дотримуйтеся максимально допус-тимої температури води. (→ Технічні характеристики)

Технічні характеристики
Технічні данні пристрою

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Напруга мережі живлення		В змін.струму		220 ... 240
Частота мережі		Гц	50	50	50	50
Макс. споживана потужність		Вт	23	35	60	80
Макс. потужність подачі		л/год	2600	3500	5300	8300
Макс. висота подачі		м	2,2	2,6	2,8	3,2
Ступінь захисту			IP68	IP68	IP68	IP68
Макс. глибина занурення		м	4	4	4	4
Сторона всмокту-вання	Різьба		G1	G1	G112	G112
	З'єднання шла-нга	мм	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Сторона нагнітання	Різьба		G1	G1	G112	G112
	З'єднання шла-нга	мм	25, 32, 38	25, 32, 38	25, 32, 38	25, 32. 38
Макс. розмір частинок бруду		мм	8	8	8	8
Підвідна площа фільтра		см ^2	810	810	810	810
Температура води (у зануреному положенні)	При експлуата-ції	°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
	Поза експлуата-цією	°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Температура навко-лишнього середо-вища (встановлення в сухому місці)	При експлуата-ції та конвекції	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	При експлуата-ції та примусо-вому охоло-дженні	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Розміри	Довжина	мм	280	280	280	280
	Ширина	мм	230	230	230	230
	Висота	мм	140	140	140	140
Довжина з'єднувального кабелю		м	10	10	10	10
Bara		кг	2,8	3,0	3,2	4,4

UK

AquaMax Eco Classic			11500	14500	17500
Напруга мережі живлення		В змін.струму		220 ... 240
Частота мережі		Гц	50	50	50
Макс. споживана потужність		Вт	100	135	170
Макс. потужність подачі		л/год	11000	13600	17400
Макс. висота подачі		м	3,3	3,4	3,7
Ступінь захисту			IP68	IP68	IP68
Макс. глибина занурення		м	4	4	4
Сторона всмокту-вання	Різьба		G112	G112	G112
	З'єднання шла-нга	мм	25, 32, 38	25, 32, 38	25, 32, 38
Сторона нагнітання	Різьба		G2	G2	G2
	З'єднання шла-нга	мм	25, 32, 38	25, 32, 38	25, 32, 38
Макс. розмір частинок бруду		мм	8	8	8
Підвідна площа фільтра		см^2	810	810	810
Температура води (у зануреному поло-женні)	При експлуата-ції	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Поза експлуатацією	°C	+4 ... +35	+4 ... +35	+4 ... +35
Температура навко-лишнього середо-вища (встановлення в сухому місці)	При експлуата-ції та конвекції	°C	+4 ... +30	+4 ... +30	+4 ... +30
	При експлуатації та примусо-вому охоло-дженні	°C	+4 ... +40	+4 ... +40	+4 ... +40
Розміри	Довжина	мм	280	280	280
	Ширина	мм	230	230	230
	Висота	мм	140	140	140
Довжина з'єднувального кабелю		м	10	10	10
Вага		кг	5,0	5,0	5,3

Допустимі характеристики води
Питна вода, ставкова вода

Значення pH		6,8 ... 8,5
Жорсткість	°dH	8 ... 15
Вільний хлор	мг/л	<0,3
Вміст хлоридів	мг/л	<250
Вміст солі	%	<0,4
Загальний сухий залишок	мг/л	<50
Температура	°C	+4 ... +35

Деталі, що швидко зношуються

- Турбіна

Утилізація

ПРИМІТКА

Цей пристрій заборонено утилізувати разом із побутовими відходами.

▶ Утилізуйте пристрій тільки через передбачену для цього систему повернення відходів для переробки.
▶ У разі виникнення питань звертайтеся до місцевого підприємства з утилізації відходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу.
▶ Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непридатним для використання.

UK

ПРЕДУПРЕЖДЕНИЕ
