BRUGSANVISNING AquaMax Eco Classic 8500 OASE

Afbryd forbindelsen mellem alle elektriske apparater i vandet og el-nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.
Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Sikkerhedsanvisninger

El-tilslutning

• Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør.
• Einstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Einstallatøren kan genkende potentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmelser.
• Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.
• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.
• Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt.
• Apparatet skal være sikret med et HPFI-relæ (RCD), der er indstillet til en nominel fejlstrøm på maksimalt 30 mA.
• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).
• Beskyt åbne stik og stikkontakter mod fugt.

Sikker drift

• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.
• Apparatet skal bortskaffes, hvis nettilslutningsledningen er beskadiget. Nettilslutningsledningen kan ikke udskiftes.
• Løbeenheden i enheden indeholder en magnet med et stærkt magnetfelt, der kan påvirke pacemakere eller implanterede defibrillatorer (ICD). Hold en afstand på mindst 0,2 m mellem implantat og magnet.
• Bær eller træk ikke apparatet i den elektriske ledning.
• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.
• Foretag aldrig tekniske ændringer på apparatet.
• Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning.
• Brug kun originale reservedele og originalt tilbehør.
• Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer.

Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Til pumpning af almindeligt bassinvand til filtersystemer, vandfaldssystemer og åløbssystemer.
• Under overholdelse af de tekniske specifikationer. (→ Tekniske data)
• Under overholdelse af de tilladte vandværdier. (→ Tilladte vandværdier)

Der gælder følgende restriktioner for apparatet:

• Må ikke anvendes i svømmedamme.
• Må ikke betjenes med andre væsker end vand.
• Må aldrig betjenes uden gennemstrømning af vand.
• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.
• Tilslut ikke til husets vandforsyning.
• Må ikke anvendes til erhvervs- eller industrimæssige formål.
• Iht. EMC (elektromagnetisk kompatibilitet) er der her tale om en klasse A-enhhed. I et boligmiljø kan enheden forårsage radiointerferens. Det er op til brugeren at træffe passende foranstaltninger.

Produktbeskrivelse

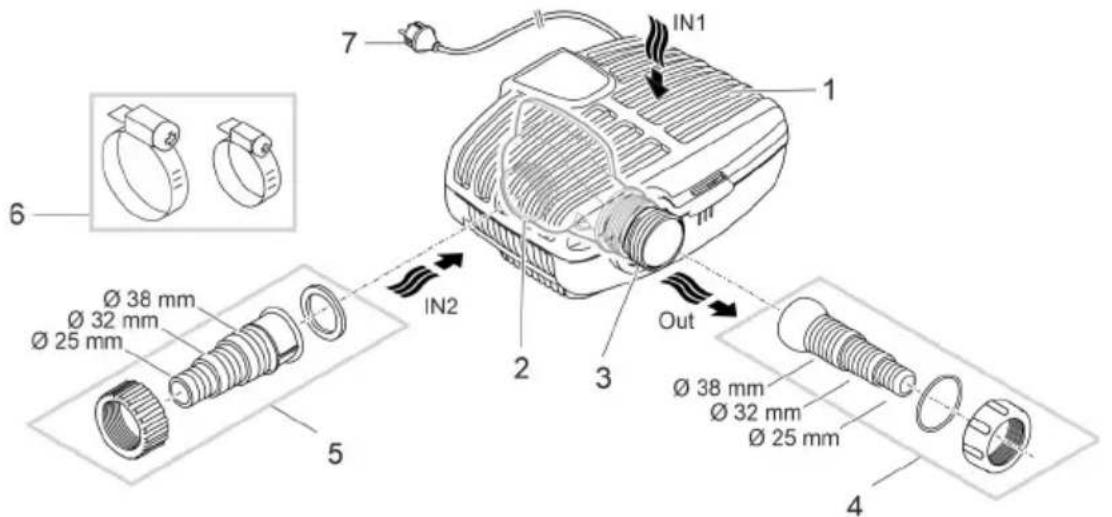

Oversigt

IN1 7 1 6 Ø 38 mm Ø 32 mm Ø 25 mm IN2 2 3 Out Ø 38 mm Ø 32 mm Ø 25 mm 4

AMX0207

DA

1 Indgang 1 (sugeside)

- Filterhus

2 Indgang 2 (sugeside)

- Tilslutning af fremløbet fra et bassin ved tør opstilling.

- Til tør opstilling skal pumpen opstilles uden filterhus.

3 Udgang (trykside)

- Tilslutning af returløbet til bassinet (f.eks. via et vandløb).

4 Slangemundstykke med kugleleje til udgang.

5 Slangemundstykke til indgang 2 (tør opstilling).

6 Slangeklemmer til fastgørelse af slanger til slangemundstykkerne.

Symboler på apparatet

IP68

Apparatet er støv- og vandtæt ned til 4 m.

Apparatet må ikke bortskaffes som normalt husholdningsaffald.

Læs brugsanvisningen.

Installationsvarianter

- Variant (a): Opstil pumpen nedsænket

- Pumpen anbringes i bassinet eller reservoiret.

– Vandtilførsel via filterkurven.

- Variant (b): Tør opstilling af pumpe

— Pumpen opstilles uden filterkurv uden for bassinet eller reservoiret, men under vandspejlet.

— Vandtilførsel via satellitfilter eller skimmer.

Pumpen kan opstilles neddykket (i vandet) eller tørt (uden for vandet).

ADVARSEL

Alvorlige kvæstelser eller død ved brug af dette apparat i et svømmebassin. Hvis der er defekte elektriske komponenter, sættes vandet under farlig elektrisk spænding.

▶ Apparatet må kun anvendes, när der ikke er personer i vandet.

FORSIGTIG

Roterende komponenter i området omkring sugestudsen og trykstudsen. Risiko for personskader ved indgreb i studserne.

Vær især opmærksom på følgende: Et apparat, som er stoppet pga. overbelastning, kan starte uden varsel!

▶ Undlad at række hånden ind i åbningen i suge- eller trykstudsen, mens lysnetstikket er isat.
Hvis studserne er frit tilgængelige under drift, f.eks. hvis der ikke er tilsluttet slanger, skal studserne sikres med en berøringsbeskyttelse. Berøringsbeskyttelsen fås som tilbehør.

① Ingen komponenter i apparatet må udsættes for direkte sollys over længere tid, da dette kan medføre beskadigelser. Anvend evt. en beskyttelsesafdækning.

Nedsænket opstilling af apparatet

Tilslutning

• Jo større slangediameter, desto færre friktionstab i rørene/slangerne og jo bedre gennemstrømningsmængde.
• Slangediameteren må ikke begrænses unødigt af et slangemundstykke. Afkort eventuelt slangemundstykket, så det passer til slangediameteren.

IN1 Out Ø 38 mm Ø 32 mm Ø 25 mm

AMX0003

• Stil pumpen vandret på et fast underlag.
• Sørg for, at pumpen står sikkert.
• Hvis vandet er mudret eller snavset, anbefaler vi, at pumpen og de komponenter, der er tilsluttet på sugesiden (skimmer, satellitfilter, bundudløb etc.) opstilles over jordhøjde. Derved reduceres indssugning af partikler, hvilket øger løbeenhedens levetid.
• Brug kun pumpen, når den er dækket af minimum 10 cm vand. Ellers kan den trække luft ind.

≥ 2 m

AMX0082

① Med et trækkabel kan pumpen let trækkes op af vandet.

- Træk trækkablet gennem de runde åbninger i filterskålens underdel, og bind det fast.

Opstil apparatet tørt

Til tør opstilling skal pumpen opstilles uden filterhus.

Omsstilling

max. 90° 1. 2× 2.

AMX0175

DA

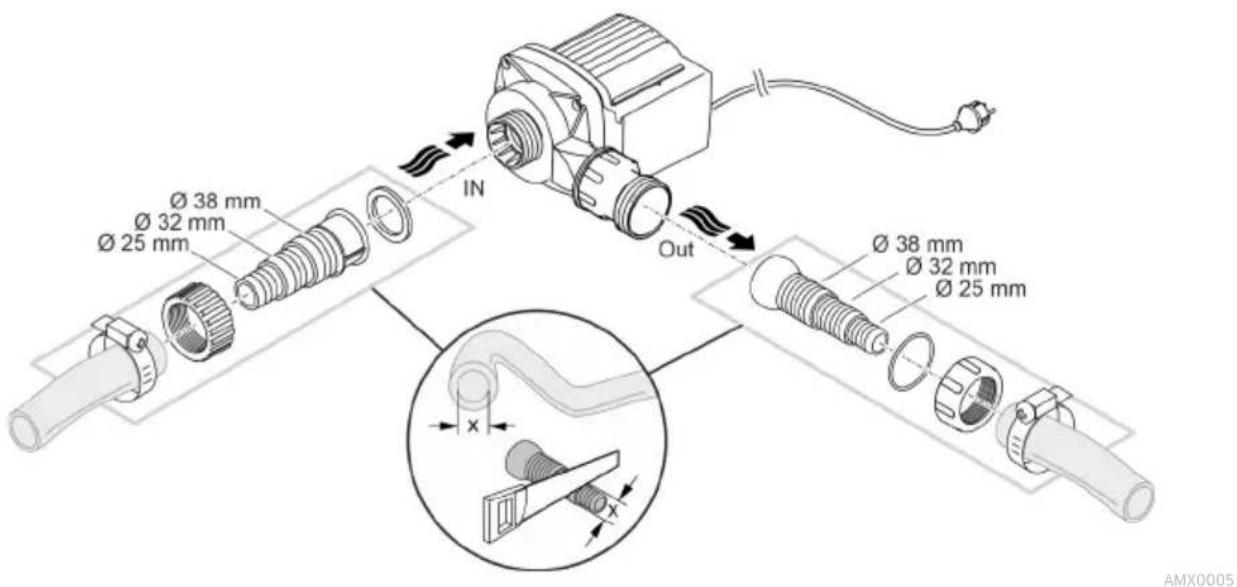

Tilslutning

• Der kan tilsluttes slanger eller rør på indgangen (IN) og på udgangen (OUT).
• Tilslutninger til slanger er en del af leveringsomfanget. Monteringen af disse beskrives nedenfor.
• Diameteren for slangen (IN) på sugesiden må ikke være mindre end diameteren for slangen på tryksiden (OUT).
• Jo større slangediameter, desto færre friktionstab i rørene/slangerne og jo bedre gennemstrømningsmængde.
• Slangediameteren må ikke begrænses unødigt af et slangemundstykke. Afkort eventuelt slangemundstykket, så det passer til slangediameteren.
• Pumpen kan pumpe partikler op til en størrelse på 8 mm igennem. Ved større partikler blokeres pumpen. Vi anbefaler montering af et filter eller en skimmer på sugesiden

Ø 38 mm Ø 32 mm Ø 25 mm IN Out Ø 38 mm Ø 32 mm Ø 25 mm x x AMX0005

• Stil pumpen vandret på et fast underlag.
• Sørg for, at pumpen står sikkert.
• Pumpen må ikke udsættes for direkte sollys.
• Opstillingsstedet skal være tilstrækkeligt ventileret, så pumpen ikke overophedes.

≥ 2 m

AMX0083

Ibrugtagning

BEMÆRK

Apparatet bliver ødelagt, hvis det betjenes med en lysdæmper. Den indeholder følsomme elektriske komponenter.

- Slut ikke apparatet til en dæmpbar strømforsyning.

BEMÆRK

Pumpen må ikke løbe tør for vand. Ellers kan pumpen blive ødelagt.

▶ Brug kun pumpen, när den er nedsænket i vand eller oversvømmet.

Tænd / sluk

• Tænd: Sæt netstikket i stikkontakten.
• Apparatet aktiveres efter en kort startfase.
• Sluk: Træk netstikket ud af stikdåsen.

Ved ibrugtagning og derefter for hver 20 - 40 minutter under drift udfører pumpen automatisk en forprogrammeret selvtest (Environmental Function Control (EFC)). Pumpen registrerer, om den kører i tørløb / er blokeret, eller om den er i neddykket tilstand. I tilfælde af tørløb/blokering frakobler pumpen automatisk efter 60 til 120 sekunder. Strømtilførsel afbrydes ved fejl og pumpen "gennemstrømmes" eller forhindringen fjernes. Derefter kan enheden tages i brug igen.

Risiko for kvæstelser ved uventet start. Apparatets interne overvågningsfunktioner kan slukke for apparatet og tænde det igen automatisk.

- Træk netstikket ud inden arbejde på apparatet.

BEMÆRK

Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet.

▶ Rengør apparatet så vidt muligt med rent vand og en blød børste eller en svamp; ved genstri-dig snavs brug også et anbefalet rengøringsmiddel.

Adskillelse af apparatet

• Saml apparatet i omvendt rækkefølge.
  • Under samlingen skal man sørge for, at

- pumpen og holderen er fastgjort.

- lysnetkablet føres ud gennem rillen i huset, og at det ikke er knækkes eller klemmes hårdt.

Rengør apparatet

Rengør apparatet efter behov, dog mindst 2 gange om året. — Rengør især pumpens løbeenhed og pumpehuset.

• Anbefalede rengøringsmidler ved genstridige tilkalkninger:
• Pumperens PumpClean fra OASE.
  — Eddike- og klorfrit husholdningsrengøringsmiddel.
• Skyl alle dele med rent vand efter rengøring.

Udskiftning af løbeenhed

BEMÄRK

Løbeenheden føres gennem et leje i motorblokken. Dette leje er en sliddel og skal udskiftes samtidigt med løbeenheden.

▶ Udskiftning af lejet kræver særlig viden og specialværktøj. Lad OASE-specialforhandleren udskifte lejet, eller send pumpen til OASE.

BEMÆRK

Løbeenheden indeholder en stærk magnet, der tiltrækker magnetiske partikler (f.eks. jernspåner). Hvis disse partikler ikke fjernes fuldstændigt, er der fare for, at løbeenheden og motorblokken får skader, der ikke kan repareres.

- Inden løbeenheden indbygges, skal vedhæftende partikler fjernes omhyggeligt.

• Adskil motorblokken som vist på billedet.
• Rengør komponenterne i rent vand med en børste.
• Kontrollér alle dele for skader. Forny beskadigede eller nedslidte dele.
• Saml motorblokken i omvendt rækkefølge.

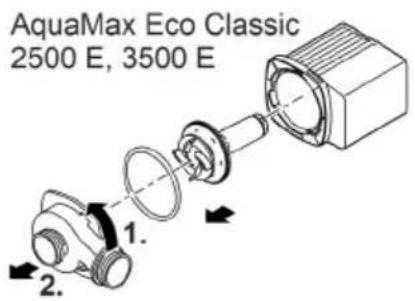

AquaMax Eco Classic 2500 E, 3500 E

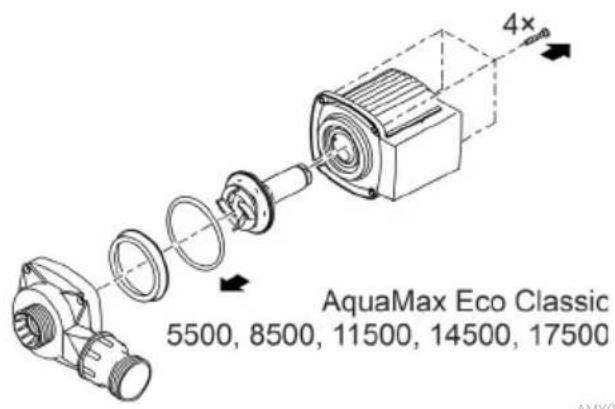

4x AquaMax Eco Classic 5500, 8500, 11500, 14500, 17500

Opbevaring/overvintring

Tag apparatet ud af drift, när vandtemperaturen er under +4 °C eller senest, när der ventes frost.

• Rengør enheden grundigt.
• Kontrollér apparatet for skader, og udskift evt. beskadigede dele.

- Opbevar pumpen nedsænket i vand eller påfyldt med vand i et frostfrit miljø. Lysnetstikket må ikke sænkes ned i vandet!

Fejlafhjælpning

Fejl	Årsag	Afhjælpning
Pumpen går ikke i gang	Netspænding mangler	Kontrollér netspænding
	Tilførselsledninger knækket	Udlæg tilførselsledninger uden knæk
	Tilførselsledninger blokeret	Kontrollér/rengør tilførselsledninger
	Løbeenhed er blokeret	Afhjælp blokering, undersøg løbeenhedens køreevne
Pumpen pumper ikke Pumpemængde utilstrækkelig	Filterhus tilstoppet	Rengør filterskålene
	For store tab i tilførselsledning-gerne	Afkort slanger til det nødvendige mini-mum; fjern unødvendige forbindelsesdele, anvend større slangediameter
	Løbeenheden går trægt	Undersøg løbeenhedens køreevne
Pumpen slår fra efter kort tids drift	Vand stærkt forurenet	Rengør pumpen
	Løbeenhed er blokeret	Afhjælp blokering, undersøg løbeenhedens køreevne
	Pumpen er løbet tør	Kontrollér/rengør tilførselsledninger, forøg nedsænkningsdybden (min. 10 cm under vandoverfladen)
	Vandtemperatur for høj	Maks. tilladt vandtemperatur skal overhol-des. (→ Tekniske data)

Tekniske data
Apparatdata

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Tilslutningsspænding		V AC			220 ... 240
Netfrekvens		Hz	50	50	50	50
Maks. effektforbrug		W	23	35	60	80
Maksimal transportkapacitet		l/t	2600	3500	5300	8300
Maksimal transporthøjde		m	2,2	2,6	2,8	3,2
Beskyttelsesgrad			IP68	IP68	IP68	IP68
Maksimal nedsænkningsdybde		m	4	4	4	4
Sugeside	Gevind		G1	G1	G112	G112
	Tilslutning af slange	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Trykside	Gevind		G1	G1	G112	G112
	Tilslutning af slange	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Maks. partikelstørrelse groft snavs		mm	8	8	8	8
Filtertilløbsflade		cm^2	810	810	810	810
Vandtemperatur (ned-sænket opstilling)	Under drift	°C	+4... +35	+4... +35	+4... +35	+4... +35
	Ikke i drift	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Omgivelsestemperatur (tør opstilling)	Under drift og konvektion	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	Under drift og tvangskøling	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Dimensioner	Længde	mm	280	280	280	280
	Bredde	mm	230	230	230	230
	Højde	mm	140	140	140	140
Tilslutningskabellængde		m	10	10	10	10
Vægt		kg	2,8	3,0	3,2	4,4

AquaMax Eco Classic			11500	14500	17500
Tilslutningsspænding		V AC		220 ... 240
Netfrekvens		Hz	50	50	50
Maks. effektforbrug		W	100	135	170
Maksimal transportkapacitet		l/t	11000	13600	17400
Maksimal transporthøjde		m	3,3	3,4	3,7
Beskyttelsesgrad			IP68	IP68	IP68
Maksimal nedsænkningsdybde		m	4	4	4
Sugeside	Gevind		G1 12	G1 12	G1 12
	Tilslutning af slange	mm	25, 32, 38	25, 32, 38	25, 32, 38
Trykside	Gevind		G2	G2	G2
	Tilslutning af slange	mm	25, 32, 38	25, 32, 38	25, 32, 38
Maks. partikelstørrelse groft snavs		mm	8	8	8
Filtertilløbsflade		cm ^2	810	810	810
Vandtemperatur (ned-sænket opstilling)	Under drift	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Ikke i drift	°C	+4 ... +35	+4 ... +35	+4 ... +35
Omgivelsestemperatur (tør opstilling)	Under drift og konvektion	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Under drift og tvangskøling	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensioner	Længde	mm	280	280	280
	Bredde	mm	230	230	230
	Højde	mm	140	140	140
Tilslutningskabellængde		m	10	10	10
Vægt		kg	5,0	5,0	5,3

Tilladte vandværdier

Ferskvand, søvand

pH-værdi		6.8 ... 8.5
Hårdhed	°dH	8 ... 15
Frit klor	mg/l	<0,3
Kloridindhold	mg/l	<250
Saltindhold	%	<0,4
Total tør rest	mg/l	<50
Temperatur	°C	+4 ... +35

Lukkedele

- Pumpehjul

Bortskaffelse

BEMÆRK

Dette apparat må ikke bortskaffes som husholdningsaffald.

▶ Bortskaf apparatet på genbrugssteder, der er beregnet til det.
▶ Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet.
▶ Gør apparatet ubrugeligt ved at skære kablet af.

ADVARSEL

Sikkerhetsanvisninger

Elektrisk tilkobling

Symboler på apparatet

Apparatet er støvtett og vanntett opptil 4 m.

Kan være farlig for personer med pacemaker.

Beskytt apparatet mot direkte sollys.

Ikke kast apparatet med vanlig husholdningsavfall.

Alle apparatkomponenter må ikke utsettes for direkte sollys over lengre tid, da dette kan føre til skade. Bruk en sikkerhetsdeksel om nødvendig.

Stille opp apparatet nedsenket i vannet

Koble til

• Jo større slangediameter, jo mindre friksjonstap i ledningene og bedre gjennomstrømningsmengde.
• Slangediameteren må ikke begrenses unødvendig av et slangemunnstykke. Om nødvendig, forkort slangemunnstykket i henhold til slangediameteren.

IN1 IN Out Ø 38 mm Ø 32 mm Ø 25 mm

AMX0003

• Plasser pumpen vannrett på et fast underlag.
• Sørg for at pumpen står stødig.
• Pumpen må ikke utsettes for direkte sollys.

- Apparatet må ikke kobles til en trinnløs, innstillbar strømforsyning.

MERK

▶ Pumpen må kun drives, när den er nedsenket eller oversvømmet.

Slå av/på

Dette apparatet må ikke kastes i vanlig husholdningsavfall.

Säkerhetsanvisningar

Elanslutning

Symboler på apparaten
