HASZNÁLATI ÚTMUTATÓ AquaMax Eco Classic 8500 OASE

HU Használati útmutató

▶ Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található ösz-szes elektromos készüléket. Ellenkező esetben áramütés okozta halá-los vagy súlyos sérülések veszélye áll fenn.
A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.

Biztonsági útmutatások

Elektromos csatlakoztatás

• A kültéren történő villamossági szerelésre speciális előírások érvényesek. A villamossági szere-lést csak villamossági szakember végezheti.
• A villamossági szakember szakmai végzettsége, ismeretei és tapasztalatai alapján megfelelő szakképzettséggel rendelkezik, és végezhet kültéren villamossági szerelést. Képes felismerni a lehetséges veszélyeket és figyelembe veszi a regionális és nemzeti szabványokat, előírásokat és rendelkezéseket.
  — Kérdések és problémák esetén forduljon villamossági szakemberhez.
• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.
• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse.
• A készüléket 30 mA névleges áramerősségű hibaáram-védelemmel (RCD) kell ellátni.
• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem).
• A nyitott csatlakozódugót és a csatlakozóaljzatot óvni kell a nedvességtől.

Biztonságos működés

• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.
• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóvezetéket nem lehet kicserélni.
• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásolhatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 m távolságot kell tartani.
• Ne hordozza vagy húzza a készüléket az elektromos csatlakozóvezetéknél fogva!
• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.
• Soha ne végezzen műszaki változtatásokat a készüléken.
• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.
• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
• Probléma esetén forduljon szakkereskedőjéhez vagy az OASE vállalathoz.

Rendeltetésszerű használat

A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Normál tóvíz szivattyúzására szűrőrendszerekhez, vízesés rendszerekhez és kerti patakrendszerekhez.
• A müszaki adatok betartása mellett. (→ Müszaki adatok)
• A vízre vonatkozó értékek betartása mellett. (→Megengedett értékek a vízre vonatkozóan)

A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.
• A készüléket soha nem szabad vízen kívül más folyadékkal üzemeltetni.
• Soha nem szabad vízátfolyás nélkül működtetni.
• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.
• Ne csatlakoztassa a házi vízellátásra.
• Nem szabad kisipari- vagy ipari célokra használni.
• Az EMC (elektromágneses összeférhetőségre vonatkozó) irányelv alapján a készülék A osztályú. A készülék lakókörnyezetben rádióhullámok interferenciáját okozhatja. A felhasználó kötelessége megtenni a megfelelő intézkedéseket.

Termékleírás Áttekintés

IN1 7 1 6 Ø 38 mm Ø 32 mm Ø 25 mm IN2 2 3 Out Ø 38 mm Ø 32 mm Ø 25 mm 4

AMX0207

1. bemenet (szívóoldal)

- Szüröház

2 2. bemenet (szívóoldal)

• A tóból származó áramlás csatlakoztatása száraz telepítéshez.
• Száraz felállításhoz a szivattyút szűrőház nélkül kell beállítani.

3 Kimenet (nyomóoldal)

- A tóba visszatérő ágat bekötése (pl. egy patakon keresztül).

4 Lépcsőzetes gömbcsuklóval a tömlővéghez.
5 Lépcsőzetes tömlővég a 2. bementhez (száraz felállítás).
6 Tömlőbilincsek a tömlők tömlővégekre való rögzítéséhez.
7 Hálózati kábel csatlakozódugasszal

A készülék szimbólumai

IP68

A készülék porálló, és 4 méterig vízálló.

A készülék veszélyes lehet szívritmusszabályozóval rendelkező személyekre.

Óvja a készüléket a közvetlen napfénytől.

A készüléket ne dobja ki a háztartási hulladékok közé.

Olvassa el a használati útmutatót.

Telepítési változatok

• (a) jelü változat: A szivattyú felállítása vízbe merítve

— A szivattyú a tóban, ill. a medencében van elhelyezve.

– Vízszállítás a szűrőkosáron keresztül.

• (b) jelü változat: A szivattyú felállítása szárazon

- A szivattyú a szűrőkosár nélkül a tavon, ill. a medencén kívül, de a vízszint alatt van elhe- lyezve.

— A készülék különálló szűrön vagy szkimmeren keresztül szállítja a vizet.

Felállítás és csatlakoztatás

A szivattyú víz alá (vízbe) vagy szárazon (vízen kívül) is telepíthető.

FIGYELMEZTETÉS

Halál vagy súlyos sérülések veszélye a készülék úszásra használt tavakban történő üzemeltetése- kor. A készülék hibás elektromos alkatrészei miatt a víz veszélyes elektromos feszültség alá kerül.

▶ A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben.

VIGYÁZAT

Forgó alkatrészek a szívócsatlakozó és a nyomócsatlakozó területén. Sérülésveszély a csatlakozócsonkba benyúlás esetén.

Különösen vegye figyelembe a következőket: A túlterhelés miatt leállított készülék váratlanul elindulhat!

▶ Ne nyúljon be a szívócsatlakozó vagy a nyomócsatlakozó nyílásába, ha a hálózati csatlakozó-dugasz be van dugva.
Ha a csatlakozócsonkok működés közben szabadon hozzáférhetők, pl. ha nincsenek tömlők csatlakoztatva, akkor biztosítsa a csonkokat érintésvédelemmel. Az érintés elleni védelem tartozékként kapható.

A készülékek semmilyen komponensét nem szabad hosszabb ideig közvetlen napsugárzásnak kitenni, mivel ez károsodáshoz vezethet. Szükség esetén használjon védőburkolatot.

A készülék felállítása vízbe merítve

Csatlakoztatás

• Minél nagyobb a tömlőátmérő, annál kisebbek a súrlódási veszteségek a vezetékekben, és annál nagyobb az átfolyási mennyiség.
• A tömlőátmérőt tömlővéggel nem szabad szükségtelenül leszükíteni. Adott esetben vágja le a tömlővéget a tömlőátmérőnek megfelelően.

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba!

Elhelyezés

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.
  • Gondoskodjon a szivattyú stabil helyzetéről.
• Azt javasoljuk, hogy eliszaposodott, ill. elszennyeződött víz esetén a szivattyút, ill. a szívóoldalon csatlakoztatott egységeket (szkimmert, különálló szűrőt, padlólefolyót stb.) magasabban állítsa fel a talaj felett. Ezáltal lecsökken a részecskék felszívása, ami megnöveli a járóegység élettartamát.
• Csak akkor üzemeltesse a szivattyút, ha legalább 10 cm víz fedi. Ellenkező esetben levegő szívhat be.

≥ 2 m

AMX0087

i A szivattyút a húzózsinór segítségével egyszerűen kihúzhatja a vízből.

— Húzza át a húzózsinórt a szűrő alsó részén található kerek nyílásokon keresztül, és csomózza meg.

A készülék száraz felállítása

Száraz felállításhoz a szivattyút szűrőház nélkül kell beállítani.

Átszerelés

AMX0175

Csatlakoztatás

• A bemenetre (IN) és a kimenetre (OUT) tömlöket vagy csöveket lehet csatlakoztatni.
• A tömlőkhöz való csatlakozókat a csomag tartalmazza. Ezek felszerelése a következőkben van ismertetve.
• A szívóoldali tömlő (IN) átmérőben nem lehet kisebb a nyomóoldali tömlönél (OUT).
• Minél nagyobb a tömlőátmérő, annál kisebbek a súrlódási veszteségek a vezetékekben, és annál nagyobb az átfolyási mennyiség.
• A tömlőátmérőt tömlővéggel nem szabad szükségtelenül leszükíteni. Adott esetben vágja le a tömlővéget a tömlőátmérőnek megfelelően.
• A szivattyú legfeljebb 8 mm-es részecskéket képes átvezetni. Nagyobb részecskék esetén a szivattyú megakad. Azt javasoljuk, hogy szívóoldalon szereljen fel szkimmert vagy különálló szűrőt.

Ø 38 mm Ø 32 mm Ø 25 mm IN Out Ø 38 mm Ø 32 mm Ø 25 mm x x

AMX0005

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba!

Elhelyezés

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.
• Gondoskodjon a szivattyú stabil helyzetéről.
• A szivattyút nem szabad közvetlen napfénynek kitenni.

- A felállítási helynek kellő mértékű szellőzéssel kell rendelkeznie, hogy a szivattyú ne hevüljön túl.

≥ 2 m

AMX0083

Üzembe helyezés

TUDNIVALÓ:

A készülék tönkremegy, ha szabályozóval üzemeltetik. Érzékeny elektromos alkatrészeket tartalmaz.

- Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni.

TUDNIVALÓ:

A szivattyút nem szabad szárazon járatni. Ellenkező esetben tönkremehet a szivattyú.

Csak akkor üzemeltesse a szivattyút, ha az teljesen a víz alá van merítve és a víz elárasztotta.

Bekapcsolás / kikapcsolás

• Bekapcsolás: Dugja be a csatlakozódugót a hálózati dugaszoló aljzatba.
  — A készülék csak rövid indítási fázist követően kapcsol be.
• Kikapcsolás: Húzza ki a csatlakozódugót a dugaszoló aljzatból.

A szivattyú üzembe helyezéskor, majd üzemelés közben 20 ... 40 percentként előre beprogramozott öntesztet (Environmental Function Control (EFC)) hajt végre. Ekkor a szivattyú észleli, hogy szárazon fut vagy blokkolódott-e, illetve hogy vízbe van-e merítve. Szárazon futás/blokkolódás esetén a szivattyú kb. 60 – 120 másodperc elteltével automatikusan kikapcsol. Üzemzavar esetén szakítsa meg az áramellátást, „árassza el a szivattyút”, illetve távolítsa el az akadályt. Ezután újból üzembe helyezheti a készüléket.

Tisztítás és karbantartás

VIGYÁZAT

Sérülésveszély a készülék váratlan elindulása által. A belső felügyeleti funkciók képesek a készüléket automatikusan kikapcsolni és újra bekapcsolni.

▶ A készüléken való munkavégzés előtt húzza ki a hálózati csatlakozódugaszt.

TUDNIVALÓ:

Ne használjon agresszív tisztítószereket vagy kémiai oldatokat. Ezek a szerek károsíthatják a házat, hátrányosan befolyásolhatják a készülék működését, valamint ártanak az állatoknak, növényeknek és a környezetnek.

▶ A készüléket lehetőleg tiszta vízzel és puha kefével vagy szivaccsal; makacs szennyeződések esetén az ajánlott tisztítószerek alkalmazásával tisztítsa.

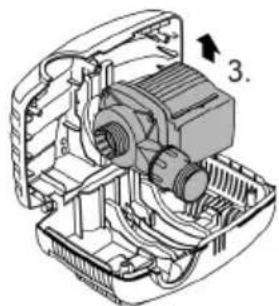

A készülék szétszerelése

• Húzza ki a hálózati csatlakozódugaszt és távolítsa el az összes csatlakozót.
• Szerelje szét a készüléket az ábrán látható módon.

max. 90° 1. 2× 1.

• Szerelje össze a készüléket fordított sorrendben.
• Összeszereléskor ellenőrizze, hogy
• a szivattyú rögzítve van a tartóban.
• a hálózati kábel a házon lévő hornyon keresztül van kivezetve, és nincs nagyon megtörve, illetve nem csípődött be.

A készülék tisztítása

i A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg. — A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg.

• Ajánlott tisztítószerek makacs vízkövesedés esetén:
  – OASE PumpClean szivattyútisztító.
• Ecet- és klórmentes háztartási tisztító.
• A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.

A járóegység cseréje

TUDNIVALÓ:

A járóegységet a motorblokkban csapágy vezeti meg. Ez a csapágy kopóalkatrész, és a járóegységgel együtt kell cserélni.

▶ A csapágy cseréjéhez speciális ismeretek és szerszámok szükségesek. Cseréltesse ki a csapágyat OASE-szakkereskedőjével, vagy küldje el a szivattyút az OASE-nak.

TUDNIVALÓ:

A járóegység erős mágnest tartalmaz, amely vonzza a mágneses részecskéket (pl. vasforgácsot). A járóegységen maradó részecskék helyrehozhatatlan károkat okozhatnak a járóegységen és a motorblokkon.

▶ A járóegység beszerelése előtt gondosan szabadítsa meg a rátapadt részecskéktől.

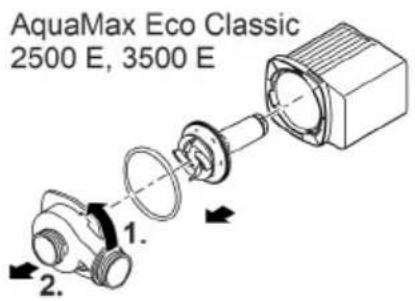

• Szerelje szét a motorblokkot az ábrán látható módon.
• Tiszta víz alatt tisztítsa meg az alkatrészeket kefével.
• Ellenőrizze az összes alkatrész sérülését. Cserélje ki a sérült vagy kopott alkatrészeket.
• Fordított sorrendben szerelje össze a motorblokkot.

AquaMax Eco Classic 2500 E, 3500 E

4x AquaMax Eco Classic 5500, 8500, 11500, 14500, 17500

Tárolás/Telelés

Helyezze üzemen kívül a készüléket +4 °C alatti vízhőmérsékletnél vagy legkésőbb akkor, ha fagy várható.

• Alaposan tisztítsa meg a készüléket.
• Ellenőrizze a készüléket a sérülések szempontjából, és szükség esetén cserélje ki a sérült alkatrészeket.
• Tárolja a szivattyút víz alá merítve vagy vízzel töltve fagymentes környezetben. Ennek során a hálózati csatlakozót nem szabad a vízbe meríteni!

Hibaelhárítás

Üzemzavar	Ok	Megoldás
A szivattyú nem indul el.	Hiányzik a hálózati feszültség.	Ellenőrizze a hálózati feszültséget.
	A betápláló vezetékek megtör-tek.	Fektesse törésmentesen a betápláló vezetékeket.
	El van tömődve a betápláló vezeték.	Ellenőrizze/ tisztítsa meg a betápláló vezetékeket.
	A járóegység blokkolva van.	Szüntesse meg a blokkolódást, ellenőrizze, hogy a járóegység könnyen jár-e.
A szivattyú nem szállít.A szállított mennyiség nem ele-gendő.	A szűrőház eldugult.	Tisztítsa ki a szűrőtokokat.
	Túl nagy veszteség a betápláló-vezetékekben.	Vegye a tömlő hosszát a szükséges mini-mumra, távolítsa el a szükségtelen össze-kötő elemeket, használjon nagyobb töm-lőátmérőket.
	A járóegység nehezen forog.	Ellenőrizze, hogy a járóegység könnyen jár-e.
A szivattyú rövid működés után lekapcsol.	A víz nagyon elszennyeződött.	Tisztítsa ki a szivattyút.
	A járóegység blokkolva van.	Szüntesse meg a blokkolódást, ellenőrizze, hogy a járóegység könnyen jár-e.
	A szivattyú kiszáradt.	Ellenőrizze/tisztítsa meg a betápláló vezetékeket, növelje a bemerítési mélységet (legalább 10 cm-rel a vízfelszín alatt).
	A víz hőmérséklete túl magas.	Tartsa be a maximálisan megengedett vízhőmérsékletet. (→Műszaki adatok)

Müszaki adatok
Készülékadatok

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Csatlakoztatási feszültség		V AC 220 ... 240
Hálózati frekvencia		Hz	50	50	50	50
Max. teljesítményfelvétel		W	23	35	60	80
Max. szállítási teljesítmény		I/ó	2600	3500	5300	8300
Max. szállítási magasság		m	2,2	2,6	2,8	3,2
Védettségi fokozat			IP68	IP68	IP68	IP68
Max. merülési mélység		m	4	4	4	4
Szívóoldal	Menet		G1	G1	G1 12	G1 12
	Tömlőcsatlakozó	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Nyomóoldal	Menet		G1	G1	G1 12	G1 12
	Tömlőcsatlakozó	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38

AquaMax Eco Classic			11500	14500	17500
Csatlakoztatási feszültség		V AC		220 ... 240
Hálózati frekvencia		Hz	50	50	50
Max. teljesítményfelvétel		W	100	135	170
Max. szállítási teljesítmény		I/ó	11000	13600	17400
Max. szállítási magasság		m	3,3	3,4	3,7
Védettségi fokozat			IP68	IP68	IP68
Max. merülési mélység		m	4	4	4
Szívóoldal	Menet		G1 12	G1 12	G1 12
	Tömlőcsatlakozó	mm	25, 32, 38	25, 32, 38	25, 32, 38
Nyomóoldal	Menet		G2	G2	G2
	Tömlőcsatlakozó	mm	25, 32, 38	25, 32, 38	25, 32, 38
Max. szemcseméret, durva szennyeződés		mm	8	8	8
Szűrő beömlési felület		cm ^2	810	810	810
Vízhőmérséklet (felállítás a víz alá merítve)	Üzem közben	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Üzemen kívül	°C	+4 ... +35	+4 ... +35	+4 ... +35
Környezeti hőmérséklet (száraz felállítás)	Üzem közben és konvekció esetén	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Üzem közben és kényszerhűtés esetén	°C	+4 ... +40	+4 ... +40	+4 ... +40
Méretek	Hossz	mm	280	280	280
	Szélesség	mm	230	230	230
	Magasság	mm	140	140	140
Csatlakozó kábel hossza		m	10	10	10
Súly		kg	5,0	5,0	5,3

Megengedett értékek a vízre vonatkozóan

Friss víz, tóvíz

ph-érték		6,8 ... 8,5
Keménység	°dH	8 ... 15
Szabad klór	mg/l	<0,3
Klorid tartalom	mg/l	<250
Sótartalom	%	<0,4
Teljes visszamaradó szárazanyag	mg/l	<50
Hőmérséklet	°C	+4 ... +35

Kopóalkatrészek

- Járóegység

Megsemmisítés

TUDNIVALÓ:

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

▶ A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra.
▶ Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról.
▶ A kábel levágásával tegye használhatatlanná a készüléket.

OSTRZEŻENIE
