INSTRUKCJA OBSŁUGI AquaMax Eco Classic 8500 OASE

PL Instrukcja użytkowania

CS Návod k použití

Przed włożeniem rąk do wody należy odłączyć od sieci prądowej wszystkie urządzenia elektryczne znajdujące się w wodzie. W przeciwnym razie grożą ciężkie obrażenia a nawet śmiertelne w wyniku porażenia prądem.
Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruowane i poinformowane o wynikających stąd zagrożeniach. Dzieciom zabrania się zabawy z tym urządzeniem. Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

Przepisy bezpieczeństwa

Przyłącza elektryczne

• W stosunku do instalacji elektrycznych na zewnątrz budynków obowiązują specjalne przepisy. Wykonanie instalacji elektrycznej jest dozwolone tylko specjalistom elektrykom.

• Specjalistą elektrykiem jest osoba, która w oparciu o swoje wykształcenie, wiedzę i doświadczenie jest uprawniona do wykonania instalacji elektrycznych na zewnątrz budynków. Ponadto potrafi rozpoznać możliwe zagrożenia i przestrzega regionalnych i krajowych norm, przepisów i zarządzeń.
  — W przypadku pytań i problemów należy zwrócić się do specjalisty elektryka.

• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urządzenia i zasilania energią są zgodne.

• Urządzenie może być podłączane tylko do prawidłowo zainstalowanego gniazdka.
• Urządzenie musi być zabezpieczone poprzez wyłącznik różnicowo-prądowy (RCD), ze znamionowym prądem upływowym wynoszącym maksymalnie 30 mA.
• Przedłużacze przewodów i rozdzielacze prądu (np. listwy z gniazdkami) muszą być przeznaczone do użytkowania na wolnym powietrzu (zabezpieczone przed rozpryskami wody).
• Otwarte gniazdka i wtyczki należy chronić przed wilgocią.

Bezpieczna eksploatacja

• Nie używać tego urządzenia, gdy przewody elektryczne lub obudowa są uszkodzone.
• Jeśli kabel zasilający urządzenia jest uszkodzony, należy je zutylizować. Kabla zasilającego nie można wymienić.
• Zespół wirnika w urządzeniu posiada magnes wytwarzający silne pole magnetyczne, które może negatywnie wpłynąć na stymulatory pracy serca lub implantowane defibrylatory (ICD). Pomiędzy implantem a magnesem należy utrzymywać odstęp co najmniej 0,2 m.
• Nie podnosić ani nie ciągnąć urządzenia za przewód elektryczny.
• Przewody należy układać w sposób zabezpieczający je przed uszkodzeniami i tak, żeby uniknąć możliwości potknięcia się o nie.
• Nigdy nie dokonywać przeróbek technicznych urządzenia na własną rękę.
• Przy urządzeniu wykonywać tylko te czynności, które są opisane w tej instrukcji.
• Należy stosować tylko oryginalne części zamienne i akcesoria.
• W razie wystąpienia problemów prosimy zwrócić się do autoryzowanego serwisu lub do firmy OASE.

Zastosowanie zgodne z przeznaczeniem

Wyrób opisywany w niniejszej instrukcji należy użytkować wyłącznie w następujący sposób:

• Do pompowania zwykłej wody stawowej do układów filtrów, wodospadów i strumieni.
• W warunkach zgodnych z danymi technicznymi. (→ Dane techniczne)
• W warunkach dotrzymywania dozwolonych parametrów wody. (→ Dopuszczalne parametry wody)

W stosunku do tego urządzenia obowiązują następujące ograniczenia:

• Nie użytkować w stawach kąpielowych.
• Nigdy nie używać do pompowania innych cieczy niż woda.
• Nigdy nie użytkować urządzenia bez przepływu wody.
• Nie użytkować połączeniu z chemikaliami, artykułami spożywczymi, substancjami łatwopalnymi lub wybuchowymi.
• Nie podłączać do domowej instalacji wodnej.
• Nie nadaje się do celów rzemieślniczych ani przemysłowych.
• Według EMV (tolerancja elektromagnetyczna) urządzenie spełnia wymagania klasy A. W obrębie obszaru zamieszkałego urządzenie stanowić źródło zakłóceń elektromagnetycznych. Do obowiązku użytkownika należy podjęcie stosownych działań zapobiegawczych.

Opis produktu

Przegład

IN1 7 1 6 Ø 38 mm Ø 32 mm Ø 25 mm IN2 2 3 Out Ø 38 mm Ø 32 mm Ø 25 mm 4

AMX0207

1 Wlot 1 (strona ssania)

- Obudowa filtra.

2 Wlot 2 (strona ssania)

• Przyłącze do odprowadzania warstwy wierzchniej stawu przy ustawieniu w suchym miejscu.
• Przy ustawieniu w suchym miejscu, pompa musi być ustawiona bez obudowy filtra.

3 Wylot (strona ciśnienia)

- Podłączenie obiegu powrotnego do stawu (np. w postaci strumyka).

4 Stopniowana końcówka węża z przegubem kulowym wylotu.
5 Stopniowana końcówka węża dla wlotu 2 (ustawienie w suchym miejscu).
6 Opaski zaciskowe go węży do przymocowania węży do końcówek.
7 Kabel sieciowy z wtyczką

Symbole na urządzeniu

Urządzenie jest pyłoszczelne i wodoszczelne aż do głębokości 4m.

Możliwość wystąpienia zagrożeń dla osób ze stymulatorami pracy serca.

Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych.

Nie wyrzucać tego urządzenia do zwykłych odpadów komunalnych.

Przeczytaj instrukcję użytkowania.

Wersja zainstalowania

- Wersja (a): Ustawienie pompy w sposób zanurzony

— Umieścić pompę w stawie lub w zbiorniku.

— Tłoczenie wody przez kosz filtrujący.

- Wersja (b): Ustawienie pompy w suchym miejscu

- Pompe bez kosza filtrującego należy ustawić poza obrębem stawu/zbiornika, ale poniżej lustra wody.

— Tłoczenie wody przez filtr peryferyjny lub skimmer.

Ustawienie i podłączenie

Pompę można ustawić w pozycji zanurzonej (w wodzie) albo w suchym miejscu (na zewnątrz stawu).

! OSTRZEŻENIE

Śmierć lub ciężkie obrażenia ciała w razie eksploatacji urządzenia w stawie pływackim. Uszkodzenie elementów elektrycznych urządzenia spowoduje, że woda zacznie przewodzić prąd elektryczny o niebezpiecznym napięciu.

▶ Urządzenie użytkować tylko wtedy, gdy nikt nie przebywa w wodzie.

OSTROŻNIE

Obracające się części w obrębie krócca zasysania i krócca ciśnieniowego. Możliwość odniesienia obrażeń, w razie włożenia rąk do króćców.

Należy pamiętać szczególnie o tym, że: Urządzenie zatrzymane z powodu przeciążenia może nie-oczekiwanie ruszyć!

▶ Nie wkładać rąk do otworu króca ssania lub króca ciśnieniowego, gdy wtyczka sieciowa jest włożona do gniazdka.
Jeżeli podczas pracy dostęp do króćców jest możliwy, np. gdy nie są podłączone węże, to należy zastosować osłonę króćców chroniącą przed włożeniem rąk. Ośłonę króćców chroniącą przed włożeniem rąk można nabyć jako akcesoria.

① Chronić podzespoły urządzenia przed dłuższym bezpośrednim nasłonecznieniem, ponieważ może to spowodować ich uszkodzenie W razie potrzeby zastosować osłonę ochronną.

Ustawianie urządzenia pod woda

Podłączenie

• Im większa średnica węża, im mniejsze są straty wywołane tariem w przewodach i tym wyższe natężenie przepływu.
• Średnica węża nie może być zawężona przez końcówkę węża. W razie potrzeby skrócić końcówkę węża stosownie do średnicy węża.

IN1 Out Ø 38 mm Ø 32 mm Ø 25 mm

AMX0003

Jeszcze nie włożyć wtyczki sieciowej do gniazdka!

Ustawienie

• Urządzenie należy ustawić poziomo na twardym podłożu.
• Zadbać o stabilne ustawienie pompy.
• W przypadku wody zawierającej szlam lub zanieczyszczenia zaleca się ustawienie pompy lub podzespołów podłączonych na stronie ssania (skimmer, filtr peryferyjny, odpływ denny itp.) na podwyższeniu nad podłożem. Dzięki temu zmniejszy się zasysanie cząstek zanieczyszczeń, co wydłuża okres trwałości zespołu wirnika.
• Pompę użytkować tylko wtedy, gdy jest zanurzona co najmniej 10 cm w wodzie. W przeciwnym razie może ona zassać powietrze.

≥ 2 m

AMX0087

① Za pomocą linki pociągowej można łatwo wyciągnąć pompę z wody.

- Linkę pociągową przeciągnąć przez okrągłe otwory w dolnej części obudowy filtra i związać na supel.

Ustawianie urządzenia w suchym miejscu

Przy ustawieniu w suchym miejscu, pompa musi być ustawiona bez obudowy filtra.

Przebudowanie

AMX0175

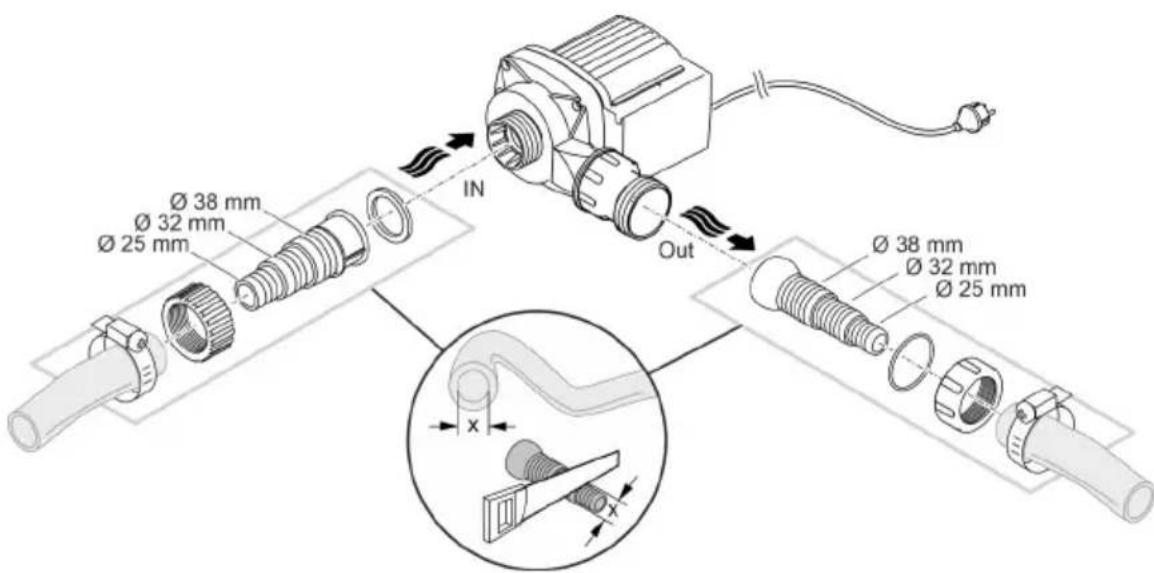

Podłączenie

• Do wlotu (IN) i do wylotu (OUT) można podłączyć zarówno węże, jak i rury.
• Przyłącza dla węży są objęte zakresem dostawy. Ich montaż jest poniżej opisany.
• Średnica węża na stronie ssania (IN) nie może być mniejsza niż średnica wąż na stronie ciśnienia (OUT).
• Im większa średnica węża, im mniejsze są straty wywołane tariem w przewodach i tym wyższe natężenie przepływu.
• Średnica węża nie może być zawężona przez końcówkę węża. W razie potrzeby skrócić końcówkę węża stosownie do średnicy węża.
• Przez pompę mogą przepływać cząstki maksymalnie do 8 mm. Większe cząstki blokują pompę. Zaleca się zainstalowanie filtra lub skimmera na stronie ssania.

Ø 38 mm Ø 32 mm Ø 25 mm IN Out Ø 38 mm Ø 32 mm Ø 25 mm

AMX0005

Jeszcze nie włożyć wtyczki sieciowej do gniazdka!

Ustawienie

• Urządzenie należy ustawić poziomo na twardym podłożu.
• Zadbać o stabilne ustawienie pompy.
• Pompy nie wystawiać na bezpośrednie działanie promieni słonecznych.

- Miejsce ustawienia musi być dostatecznie przewietrzane, żeby nie przegrzać pompy.

≥ 2 m

AMX0083

Rozruch

WSKAZÓWKA

Urządzenie ulegnie zniszczeniu, gdy zostanie podłączone do ściemniacza. Ono zawiera wrażliwe podzespoły elektryczne.

▶ Nie podłącać urządzenia do zasilania z regulacją napięcia.

WSKAZÓWKA

Pompa nie może pracować na sucho. W przeciwnym razie pompa ulegnie zniszczeniu.

Pompę użytkować tylko wtedy, gdy jest zanurzona w wodzie lub w niej pływa.

Włączenie / wyłączenie

• Włączanie: Wtyczkę sieciową włożyć do gniazdka.
  — Urządzenie jest włączone po krótkiej fazie startu.
• Wyłączanie: Wtyczkę sieciową wyjąć z gniazdka.

Po uruchomieniu i potem podczas pracy pompa automatycznie przeprowadza co 20 ... 40 minut wstępnie zaprogramowaną autodiagnozę (Environmental Function Control (EFC)). Pompa rozpoznaje przy tym bieg na sucho / zablokowanie lub zanurzenie w wodzie. W przypadku pracy na sucho / przy zablokowaniu pompa wyłącza się automatycznie po upływie od 60 do 120 sekund. W razie wystąpienia usterki przerwać zasilanie prądowe i "zalać pompę" lub usunąć przeszkodę. Następnie można na powrót uruchomić urządzenie.

Czyszczenie i konserwacja

OSTROŻNIE

Niebezpieczeństwo skaleczenia przez niespodziewane uruchomienie. Funkcje monitoringu znajdujące się wewnątrz urządzenia mogą spowodować wyłączenie i samoczynne włączenie urządzenia.

▶ Przed przystąpieniem do wykonywania czynności przy urządzeniu wyciągnąć wtyczkę sieciową.

WSKAZÓWKA

Nie używać żadnych agresywnych środków czyszczących ani roztworów chemicznych. Te środki mogą spowodować uszkodzenie obudowy, negatywnie wpłynąć na działanie urządzenia i szkodliwie wpłynąć na zwierzęta, rośliny i środowisko naturalne.

▶ Urządzenie umyć możliwe czystą wodą i miękką szczoteczką albo gąbką. W przypadku trudnych do usunięcia zanieczyszczeń zaleca się skorzystanie z zalecanych środków czyszczących.

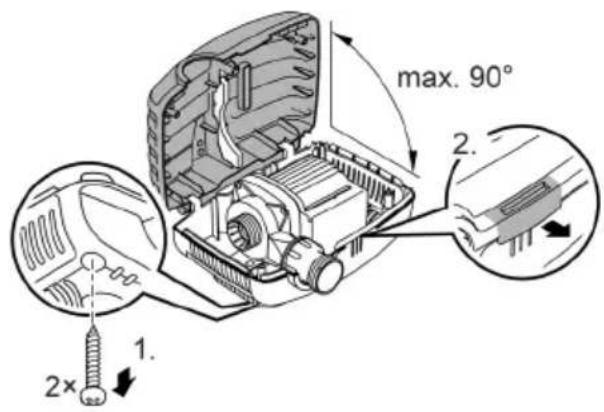

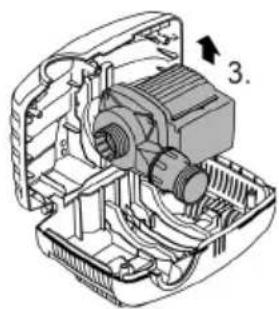

Rozłożenie urządzenia

• Wyciągnąć wtyczkę sieciową i odłączyć wszystkie przyłącza.
• Rozłożyć urządzenie tak, jak pokazano na rysunku.

max. 90° 2. 1. 2×

• Urządzenie należy zmontować w chronologicznie odwrotnej kolejności.
• Podczas montowania należy sprawdzić, czy

— pompa została zamocowana w uchwycie.

- kabel sieciowy jest wyprowadzony przez rowek i nie jest mocno załamany lub zaciśnięty.

Czyszczenie urządzenia

Urządzenie czyścić nie tylko w razie potrzeby, ale co najmniej 2 razy w roku.

— Na pompie należy ze szczególną starannością wyczyścić zespół wirnika oraz obudowę pompy.

- W przypadku trudnych do usunięcia osadów wapna zaleca się stosowanie następujących środków czyszczących:

– Środek czyszczący PumpClean marki OASE.

– Środek czyszczący dla gospodarstwa domowego nie zawierający octu ani chloru.

- Po oczyszczeniu starannie spłukać wszystkie części czystą wodą.

Wymiana zespołu wirnika

WSKAZÓWKA

Zespół wirnika jest oparty na łożysku w bloku silnika. To łożysko jest częścią ulegającą zużyciu i należy je wymienić jednocześnie z zespołem wirnika.

Wymiana łożyska wymaga specjalnej wiedzy i odpowiednich narzędzi. W celu wymiany łożyska prosimy zwrócić się do placówki handlowej OASE lub przesłać pompę do firmy OASE.

WSKAZÓWKA

Zespół wirnika posiada silny magnes, który przyciąga cząsteczki magnetyczne (np. wióry żelaza). Pozostawienie cząstek może spowodować nieodwracalne uszkodzenie zespołu wirnika i bloku silnika.

▶ Przed zamontowaniem zespołu wirnika należy starannie oczyścić z przyklejonych cząstek zanieczyszczeń.

• Rozłożyć blok silnika tak, jak pokazano na rysunku.
• Oczyscić podzespoły szczotką pod bieżącą, czystą wodą.
• Sprawdzić wszystkie części pod kątem uszkodzeń. Wymienić uszkodzone lub zużyte części.
• Blok silnika zmontować w chronologicznie odwrotnej kolejności.

AquaMax Eco Classic 2500 E, 3500 E

4x AquaMax Eco Classic 5500, 8500, 11500, 14500, 17500

AMX0176

Magazynowanie / Przechowywanie w okresie zimowym

Urządzenie należy wyłączyć z eksploatacji, gdy temperatura wody spadnie poniżej +4°C lub najpóźniej po prognozie wystąpienia przymrozków.

• Dokładnie wyczyścić urządzenie.
• Skontrolować urządzenie pod kątem uszkodzeń i w razie potrzeby wymienić uszkodzone elementy.
• Pompe należy przechowywać w stanie zanurzonym lub napełnioną wodą w miejscu nienarażonym na działanie mrozu. Nie zanurzać wtyczki sieciowej w wodzie!

Usuwanie usterek

Usterka	Przyczyna	Środek zaradczy
Pompa nie uruchamia się	Brak napięcia sieciowego	Sprawdzić napięcie sieciowe
	Załamane przewody	Przewody ułożyć bez mocnych zagięć
	Przewody zatkane	Skontrolować i wyczyścić przewody do-prowadzające
	Zablokowany zespół wirnikowy	Usunąć przyczynę zablokowania, spraw-dzić łatwość poruszania sięzespołu wir-nika
Pompa nie tłoczyNiewystarczające natężenie przepływu	Zatkana obudowa filtra	Wyczyścić obudowę filtra
	Za duże opory przepływu w przewodach zasilających	Węże skrócić do niezbędnego minimum,usunąć niepotrzebne części łączące, zasto-sować większą średnicę węży
	Wysokie opory ruchu zespołu wirnikowego	Sprawdzić łatwość poruszania się jed-nostki wirnikowej
Pompa wyłącza się po krótkim czasie pracy	Woda jest mocno zanieczysz-czona	Wyczyścić pompę
	Zablokowany zespół wirnikowy	Usunąć przyczynę zablokowania, spraw-dzić łatwość poruszania się zespołu wir-nika
	Pompa pracowała na sucho	Skontrolować/oczyścić przewody zasila-jące, zwiększyć głębokość zanurzenia (min.10 cm pod lustrem wody)
	Zbyt wysoka temperatura wody	Przestrzegać maksymalnej dopuszczalnej temperatury wody. (→Dane techniczne)

Dane techniczne
Specyfikacja urządzenia

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Napięcie przyłącza		V AC 220 ... 240
Częstotliwość sieci		Hz	50	50	50	50
Maks. pobór mocy		W	23	35	60	80
Max. wydajność pompowania		l/h	2600	3500	5300	8300
Max. wysokość pompowania		m	2,2	2,6	2,8	3,2
Stopień ochrony			IP68	IP68	IP68	IP68
Maks. głębokość zanurzenia		m	4	4	4	4
Strona ssania	Gwint		G1	G1	G112	G112
	Przyłącze węża	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Strona ciśnienia	Gwint		G1	G1	G112	G112
	Przyłącze węża	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Maks. wielkość uziarnienia dużych zanie-czyszczeń		mm	8	8	8	8
Powierzchnia dopływu filtra		cm^2	810	810	810	810
Temperatura wody (ustawienie w sposób za-nurzony)	Podczas eksploat- °C		+4... +35	+4... +35	+4... +35	+4... +35
	Po wyłączeniu	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura otoczenia (ustawienie w suchym miejscu)	Podczas eksploat- °C		+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	acji i konwekcja
	Podczas eksploat- °C		+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
	acji i wymuszone chłodzenie
Wymiary	Długość	mm	280	280	280	280
	Szerokość	mm	230	230	230	230
	Wysokość	mm	140	140	140	140
Długość kabla podłączeniowego		m	10	10	10	10
Masa		kg	2,8	3,0	3,2	4,4

AquaMax Eco Classic			11500	14500	17500
Napięcie przyłącza		V AC		220 ... 240
Częstotliwość sieci		Hz	50	50	50
Maks. pobór mocy		W	100	135	170
Max. wydajność pompowania		l/h	11000	13600	17400
Max. wysokość pompowania		m	3,3	3,4	3,7
Stopień ochrony			IP68	IP68	IP68
Maks. głębokość zanurzenia		m	4	4	4
Strona ssania	Gwint		G112	G112	G112
	Przyłącze węża	mm	25, 32, 38	25, 32, 38	25, 32, 38
Strona ciśnienia	Gwint		G2	G2	G2
	Przyłącze węża	mm	25, 32, 38	25, 32, 38	25, 32, 38
Maks. wielkość uziarnienia dużych zanieczyszczeń		mm	8	8	8
Powierzchnia dopływu filtra		cm^2	810	810	810
Temperatura wody (ustawienie w sposób zanurzony)	Podczas eksploatacji	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Po wyłączeniu	°C	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura otoczenia (ustawienie w suchym miejscu)	Podczas eksploatacji i konwekcja	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Podczas eksploatacji i wymuszone chłodzenie	°C	+4 ... +40	+4 ... +40	+4 ... +40
Wymiary	Długość	mm	280	280	280
	Szerokość	mm	230	230	230
	Wysokość	mm	140	140	140
Długość kabla podłączeniowego		m	10	10	10
Masa		kg	5,0	5,0	5,3

Dopuszczalne parametry wody

Świeża woda, woda stawowa

Odczyn pH		6.8 ... 8.5
Twardość	°dH	8 ... 15
Chlor wolny	mg/l	<0,3
Zawartość chlorków	mg/l	<250
Zawartość soli	%	<0,4
Sucha pozostałość	mg/l	<50
Temperatura	°C	+4 ... +35

Części ulegające zużyciu

- Jednostka wirnikowa

Usuwanie odpadów

WSKAZÓWKA

Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

▶ Urządzenie należy oddać w wyznaczonym punkcie zbiórki surowców wtórnych.
▶ W razie wystąpienia pytań prosimy zwrócić się do lokalnego przedsiębiorstwa gospodarki odpadami. Tak można otrzymać informacje o prawidłowej utylizacji urządzenia.
▶ Przed przystąpieniem do utylizacji należy odciąć przewód zasilający urządzenia.

PL

! VAROVÁNÍ
