Značka	OASE
Model	AquaMax Eco Classic 8500
Kategorie	Čerpadlo vody do jezírka
Použití	Čerpání vody z jezírka pro filtry, kaskády, vodní toky
Rozměry (D × Š × V)	280 × 230 × 140 mm
Hmotnost	4,4 kg
Elektrické napájení	220–240 V AC, 50 Hz
Maximální příkon	80 W
Maximální čerpací výkon	8300 l/h
Maximální výtlačná výška	3,2 m
Stupeň krytí	IP68 (odolný proti prachu a vodě do 4 m)
Maximální hloubka ponoření	4 m
Připojení hadice sání/výtlaku	25, 32, 38 mm
Maximální průměr částic	8 mm
Přípustná teplota vody	+4 až +35 °C
Teplota okolí (suchá instalace)	+4 až +30 °C (přirozené chlazení); +4 až +40 °C (nucené chlazení)
Délka síťového kabelu	10 m
Hlavní funkce	Automatický test při spuštění, environmentální kontrola (EFC), ochrana proti chodu na sucho a zablokování, automatický restart
Údržba a čištění	Čistěte alespoň 2x ročně čistou vodou a měkkým kartáčem; v případě vodního kamene použijte čistič PumpClean OASE
Opotřebitelné díly	Provozní jednotka (rotor + magnet)
Bezpečnost	Povinná ochrana proudovým chráničem 30 mA; nepoužívejte v přírodním koupališti; udržujte 0,2 m od kardiostimulátorů
Instalace	Ponorná nebo suchá (mimo vodu, bez filtračního boxu)

Často kladené otázky - AquaMax Eco Classic 8500 OASE

Mohu instalovat čerpadlo na sucho (mimo vodu)?

Ano, čerpadlo lze instalovat na sucho, bez filtračního boxu. V tom případě musí být umístěno pod úrovní hladiny a připojeno k satelitnímu filtru nebo skimmeru. Dbejte na to, aby čerpadlo nebylo vystaveno slunci a místo bylo dobře větrané.

Co dělat, když čerpadlo nenastartuje?

Nejprve zkontrolujte síťové napětí. Ujistěte se, že přívodní hadice nejsou zalomené nebo ucpané. Pokud je rotorový blok zablokován, odpojte čerpadlo, rozeberte jej a odstraňte překážku. Poté vyčistěte rotorový blok a zkontrolujte jeho volný pohyb.

Jak chránit čerpadlo proti chodu na sucho?

Čerpadlo je vybaveno funkcí automatické ochrany (EFC), která detekuje chod na sucho a zastaví jej po 60 až 120 sekundách. Abyste předešli poškození, dbejte na to, aby bylo čerpadlo vždy ponořeno (alespoň 10 cm vody) nebo byl zajištěn přívod vody.

Jak často mám čistit čerpadlo?

Doporučuje se čistit čerpadlo alespoň dvakrát ročně, častěji, je-li voda velmi znečištěná. Použijte čistou vodu a měkký kartáč. Pro usazeniny vodního kamene je vhodný čistič PumpClean OASE. Po čištění všechny díly důkladně opláchněte.

Mohu u tohoto čerpadla použít regulátor otáček?

Ne, zařízení nesmí být připojeno ke zdroji s regulátorem. Čerpadlo obsahuje citlivé elektronické součástky, které by mohly být poškozeny. Používejte pouze standardní síťové napájení (220-240 V AC).

Jak uskladnit čerpadlo na zimu?

Čerpadlo vyřaďte z provozu, když teplota vody klesne pod +4 °C. Důkladně jej vyčistěte, zkontrolujte jeho stav a skladujte jej ponořené nebo naplněné vodou, chráněné před mrazem. Síťovou zástrčku neponořujte do vody.

Jaký je maximální průtok čerpadla?

Maximální průtok je 8300 litrů za hodinu (l/h). Tento průtok se může lišit v závislosti na výtlačné výšce a tlakových ztrátách v potrubí. Pro optimalizaci průtoku použijte hadice s velkým průměrem a zkraťte zbytečné délky.

Lze čerpadlo použít v bazénu nebo koupacím jezírku?

Ne, použití v přírodním koupališti nebo koupacím jezírku je zakázáno. Vadné elektrické zařízení by mohlo způsobit úraz elektrickým proudem koupajících se. Čerpadlo je určeno pouze pro okrasná jezírka, filtry a kaskády.

Co dělat, když se čerpadlo po několika minutách provozu zastaví?

Může to být způsobeno velmi znečištěnou vodou, zablokovaným rotorovým blokem, chodem na sucho nebo nadměrnou teplotou vody. Vyčistěte čerpadlo, zkontrolujte volné otáčení rotoru, zajistěte dostatečné ponoření (≥10 cm) a dodržujte maximální teplotu 35 °C.

Jaké jsou opotřebitelné díly a jak je vyměnit?

Hlavním opotřebitelným dílem je provozní jednotka (rotor s magnetem). Výměna ložiska by měla být provedena současně, ale vyžaduje speciální nástroje. Svěřte tuto operaci autorizovanému prodejci OASE nebo zašlete čerpadlo do poprodejního servisu.

NÁVOD K OBSLUZE AquaMax Eco Classic 8500 OASE

SK Návod na použitie

Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.
Tento přístroj smí používat děti od 8 let a osoby se sníženými tělesnými, senzorickými nebo mentálními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi pouze v případě, že jsou pod dohledem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

Bezpečnostní pokyny

Přípojka elektrické energie

• Na elektroinstalaci ve venkovním prostředí se vztahují zvláštní předpisy. Elektroinstalaci smí provést výhradně elektrikář.
  – Elektrikář má z důvodu svého odborného vzdělání, znalostí a zkušeností kvalifikaci a smí provádět elektroinstalační práce ve venkovním prostředí. Elektrikář dokáže rozpoznat možná rizika a zajistí dodržení místních a národních norem, předpisů a ustanovení.
• S případnými otázkami a potížemi se obraťte na kvalifikovaného elektrikáře.
• Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s dostupným napájením.
• Přístroj připojujte pouze do zásuvky instalované v souladu s předpisy.
• Přístroj musí být zajištěn pomocí proudového chrániče (RCD) s reakčním proudem maximálně 30 mA.
• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).
• Chraňte otevřené zástrčky a zásuvky před vlhkostí.

Bezpečný provoz

• Nepoužívejte přístroj, pokud jsou poškozeny elektrické vodiče nebo kryt.
• Nepoužívejte přístroj, pokud je jeho přívodní kabel poškozený. Přívodní kabel nelze vyměnit.
• Rotorová jednotka v přístroji obsahuje magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte mezi implantátem a magnetem bezpečnostní vzdálenost minimálně 0,2 m.
• Přístroj nepřenášejte ani netahejte za elektrické vodiče.
• Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout.
• Nikdy neprovádějte technické změny na přístroji.
• Provádějte na přístroji pouze činnosti, popisované v tomto návodu.
• Používejte pouze originální náhradní díly a příslušenství.
• Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost OASE.

Použití v souladu s určeným účelem

Výrobek, popsany v tomto návodu, používejte pouze následujícím způsobem:

• Pro čerpání normální rybniční vody pro filtrační systémy, systémy vodopádů a potoků.
• Při dodržení technických údajů. (→ Technické údaje)
• Při dodržení dovolených hodnot vody. (→ Povolené hodnoty vody)

Pro přístroj platí následující omezení:

• Nepoužívat ve vodách určených pro plavání.
• Nikdy nepoužívejte jiné kapaliny než vodu.
• Nikdy neprovozujte bez průtoku vody.
• Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.
• Nenapojujte na domácí zásobování vodou.
• Nepoužívat pro komerční nebo průmyslové účely.
• Podle EMC (elektromagnetická kompatibilita) se jedná o přístroj třídy A. V obytných oblastech může být přístroj zdrojem rádiových rušivých signálů. Je na uživateli, aby přijal vhodná opatření.

Popis výrobku

Přehled

AMX0207

1 Vstup 1 (strana sání)

- Skřín filtru

2 Vstup 2 (strana sání)

• Přípojka přítoku z jezírka při suché instalaci.
• Pro suchou instalaci musí být čerpadlo instalováno bez tělesa filtru.

- Přípojka vratného toku do jezírka (např. z potůčku).

4 Stupňovité hadicové hrdlo s kulovým kloubem pro výstup.
5 Stupňovité hadicové hrdlo pro vstup 2 (suchá instalace).
6 Hadicové spony k upevnění hadic na hadicové vsuvky.
7 Sítový kabel se sítovou zástrčkou

Symboly na přístroji

IP68

Přístroj je prachotěsný a vodotěsný do 4m.

Možná nebezpečí pro osoby s kardiostimulátory.

Chraňte přístroj předvlhkostí a přímým slunečním zářením.

Nelikvidujte přístroj v běžném komunálním odpadu.

Přečtěte si návod k použití.

Varianty instalace

- Varianta (a): Instalace čerpadla ponořeného ve vodě

— Čerpadlo je umístěno v jezírku nebo nádrži.

— Čerpání vody přes filtrační koš.

- Varianta (b): Instalace čerpadla na suchém místě

– Čerpadlo je instalováno bez filtračního koše mimo jezírko nebo nádrž, ale pod hladinou vody.

— Voda je čerpána přes satelitní filtr nebo hladinový sběrač.

Instalace a připojení

Čerpalo může být instalováno bud' ponořené (ve vodě) nebo na suchu (mimo vodu) budou.

! VAROVÁNÍ

Těžká zranění nebo smrt při provozu přístroje v koupacím rybníku. Kvůli vadným částem elektrického zařízení se vystavuje voda nebezpečnému elektrickému napětí.

▶ Přístroj provozujte pouze tehdy, pokud se vodě nezdržují žádné osoby.

POZOR

Rotující součásti v prostoru sacího hrdla a výtlačného hrdla. Hrozí úrazy, pokud sáhnete do hrdla.

Zejména dodržujte následující: Zařízení zastavené z důvodu přetížení se může neočekávaně opět spustit!

▶ Nesahejte do otvoru hrdla sání nebo výtlaku, pokud je elektrická zástrčka zapojená do zásuvky.
▶ Pokud jsou hrdla za provozu volně přístupná, např. pokud nejsou připojeny žádné hadice, zajistěte hrdla ochranou proti nebezpečnému dotyku. Ochrana proti nebezpečnému dotyku je dostupná formou příslušenství.

i Žádnou součást zařízení nesmíte nechat delší dobu vystavenou přímému slunečnímu záření, protože může dojít k poškození. Případně použijte ochranný kryt.

Instalace ponořeného přístroje

Připojení

• Čím větší je průměr hadice, tím menší jsou ztráty třením v rozvody a tím lepší je průtokové množství.
• Průměr hadice nesmí být zbytečně zmenšen koncovkou hadice. Zkratte koncovku hadice podle použitého průměru hadice.

AMX0003

Zástrčku zatím nezapojujte do zásuvky!

Instalace

• Postavte čerpadlo vodorovně na pevný podklad.
  • Zajistěte bezpečnou stabilitu čerpadla.
• Doporučujeme v případě zakalené nebo znečištěné vody instalovat čerpadlo nebo součásti připojené na straně sání (hladinový sběrač, satelitní filtr, odtok apod.) na vyvýšené místo nad úroveň terénu. Tím omezíte nasávání částic, což zvýší životnost oběžného kola.
• Používejte čerpadlo pouze za předpokladu, že je ponořeno minimálně 10 cm pod vodu. V opačném případě může sát vzduch.

AMX0082

i Pomocí lanka můžete čerpadlo snadno vytáhnout z vody.

— Provlékněte lanko kulatými otvory na spodní části filtru a zavažte je.

Instalace přístroje na suchu

Pro suchou instalaci musí být čerpadlo instalováno bez tělesa filtru.

Přestavba

AMX0175

Připojení

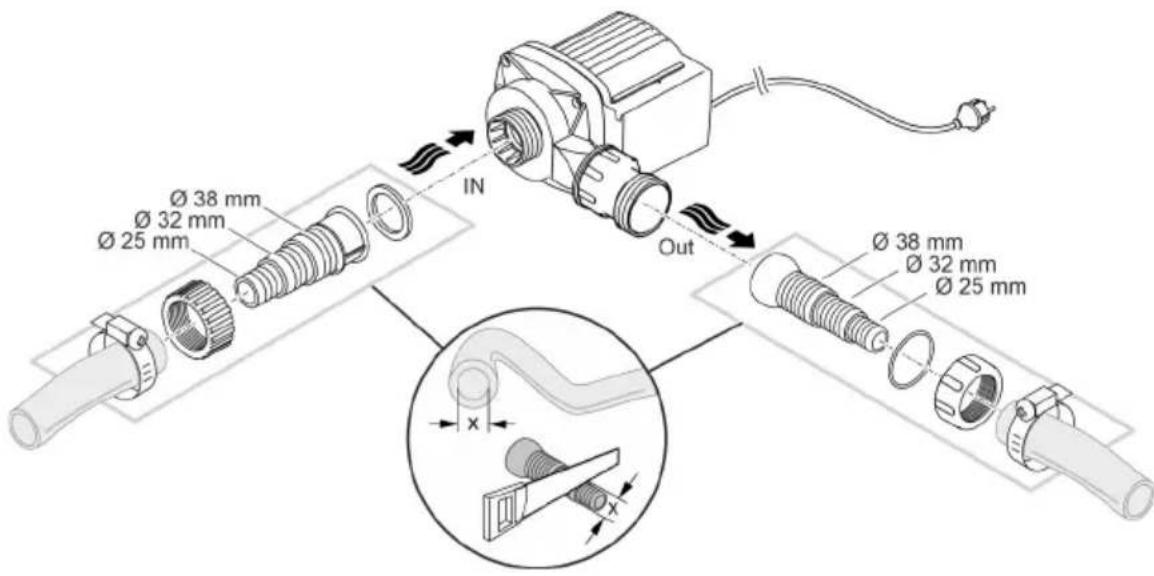

• Ke vstupu (IN) a výstupu (OUT) můžete připojit hadice nebo trubky.
  – Přípojky hadic jsou součástí dodaného výrobku. Jejich montáž je popsána níže.
• Hadice na straně sání (IN) nesmí mít menší průměr než hadice na straně výtlaku (OUT).
• Čím větší je průměr hadice, tím menší jsou ztráty třením v rozvody a tím lepší je průtokové množství.
• Průměr hadice nesmí být zbytečně zmenšen koncovkou hadice. Zkratte koncovku hadice podle použitého průměru hadice.
• Čerpadlem mohou projít částice až 8 mm. Větší částice čerpadlo zablokují. Doporučujeme instalovat na straně sání filtr nebo hladinový sběrač (skimmer).

AMX0005

Zástrčku zatím nezapojujte do zásuvky!

Instalace

• Postavte čerpadlo vodorovně na pevný podklad.
• Zajistěte bezpečnou stabilitu čerpadla.
• Čerpadlo nesmíte vystavit přímému slunečnímu záření.

- Místo instalace musí být dostatečně odvětráváno tak, aby se čerpadlo nepřehřívalo.

AMX0083

Uvedení do provozu

UPOZORNĚNÍ

Přístroj se zničí, pokud se bude provozovat se stmívačem. Obsahuje citlivé elektrické součásti.

▶ Přístroj nepřipojujte ke stmívatelnému zdroji proudu.

UPOZORNĚNÍ

Čerpadlo nesmí běžet nasucho. V opačném případě může dojít ke zničení čerpadla.

▶ Používejte čerpadlo pouze za předpokladu, že je ponořeno nebo zaplaveno.

Zapnutí / vypnutí

- Zapnutí: Zapojte síťovou zástrčku do zásuvky.

— Přístroj se po krátké spouštěcí fázi zapne.

- Vypnutí: Odpojte síťovou zástrčku ze zásuvky.

Čerpadlo provede během uvedení do provozu a následně za provozu každých 20 až 40 minut automaticky předem naprogramovaný autodiagnostický test (Environmental Function Control (EFC)). Čerpadlo přitom projíždí různé počty otáček a rozeznává, zda je v běhu na sucho/zablokované nebo v ponořeném stavu. V případě chodu naprázdno/zablokování se čerpadlo automaticky vypne po 60 až 120 sekundách. V případě poruchy přerušte napájení a „zaplavte čerpadlo“ nebo odstraňte překážku. Pak můžete přístroj opět uvést do provozu.

Čištění a údržba

POZOR

Nebezpečí úrazu nečekaným spuštěním zařízení. Vnitřní kontrolní funkce přístroje přístroj vypnou a opět samočinně zapnou.

▶ Před zahájením prací na zařízení odpojte elektrickou zástrčku.

UPOZORNĚNÍ

Nepoužívejte žádné agresivní čisticí prostředky nebo chemické roztoky. Tyto prostředky mohou poškodit kryty, narušit funkci přístroje a škodí zvířatům, rostlinám i životnímu prostředí.

Čistěte přístroj pokud je to možné pouze čistou vodou a měkkým kartáčkem nebo houbičkou. Ulpívající nečistoty čistěte doporučenými čisticími prostředky.

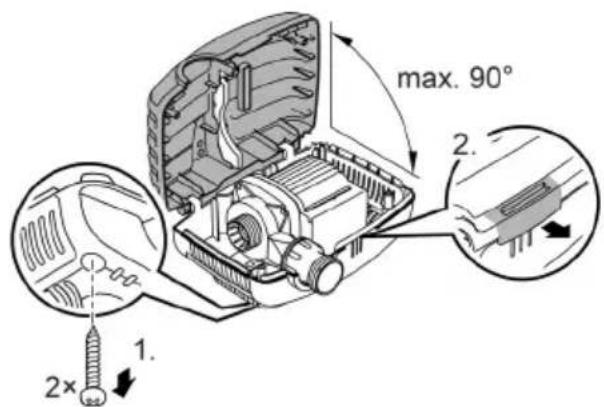

Rozebrání přístroje

• Odpojte zástrčku a odpojte všechny přípojky.
• Rozeberte prístroj podle obrázku.

• Smontujte přístroj v opačném pořadí.
• Při sestavování zkontrolujte následující:
  — čerpadlo je upevněno v držáku.
  — přívodní kabel je vyveden drážkou na tělese a není výrazně zalomený nebo přivřený.

Čištění zařízení

Přístroj čistěte podle potřeby, minimálně však 2krát ročně. — Na čerpadle vyčistěte především rotorovou jednotku a kryt čerpadla.

• Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění:
• Čistič čerpadel PumpClean od OASE.
  — Domácí čističe bez obsahu octa a chlóru.
• Po čištění důkladně opláchněte všechny díly čistou vodou.

Vyměňte jednotku oběžného kola

UPOZORNĚNÍ

Rotorová jednotka je v motorovém bloku vedena ložiskem. Toto ložisko je opotřebitelný díl a mělo by se vyměnit současně s rotorovou jednotkou.

▶ Výměna ložiska vyžaduje zvláštní znalosti a nástroje. Nechte ložisko vyměnit specializovaným prodejcem OASE nebo zašlete čerpadlo společnosti OASE.

UPOZORNĚNÍ

Rotorová jednotka obsahuje silný magnet, který přitahuje magnetické částice (např. železné piliny). Zůstávající částice mohou způsobit neopravitelné škody na rotorové jednotce a motorovém bloku.

▶ Před instalací opatrně zbavte rotorovou jednotku všech ulpívajících nečistot.

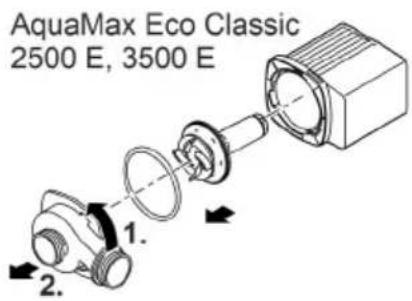

• Rozeberte blok motoru podle obrázku.
- Vyčistěte součásti kartáčkem pod čistou vodou.
- Zkontrolujte poškození všech součástí. Opotřebované nebo poškozené součásti vyměňte.
- Blok motoru sestavte v opačném pořadí.

AMX0176

Uložení/zazimování

Při teplotách vody nižších než +4 °C nebo nejpozději při očekávaném mrazu uveďte přístroj mimo provoz.

• Vyčistěte důkladně přístroj.
• Přístroj zkontrolujte, zda není poškozený a případně vyměňte poškozené díly.
• Skladujte čerpadlo ponořené nebo naplněné vodou v prostředí, které je chráněno proti zamrznutí. Zástrčku přitom nesmíte ponořit do vody!

Odstraňování poruch

Porucha	Příčina	Řešení
Čerpadlo se nerozběhne	Není přítomno síťové napětí	Zkontrolujte síťové napětí
	Zalomené přívody	Umístěte přívody tak, aby nebyly zalo-mené
	Ucpaný přítok	Zkontrolujte/vyčistěte přívody
	Jednotka oběžného kola je blo-kovaná	Odstraňte příčinublokování, zkontrolujte hladký chod jednotky oběžného kola
Čerpadlo nečerpáDopravované množství není dostatečné	Kryt filtru je ucpaný	Vyčistit misky filtru
	Příliš velké ztráty v přívodních vedeních	Zkraťte hadice na nutné minimum, od-straňte zbytečné spojovací díly, použijte větší průměr hadice
	Jednotka oběžného kola vázne	Zkontrolujte hladký chod jednotky oběž-ného kola
Čerpadlo se po krátké době chodu vypne	Voda je silně znečištěná	Vyčistit čerpadlo
	Jednotka oběžného kola je blo-kovaná	Odstraňte příčinu blokování, zkontrolujte hladký chod jednotky oběžného kola
	Čerpadlo běželo nasucho	Zkontrolujte/vyčistěte přívody, ponořte přístroj hlouběji (min. 10 cm pod hladinou vody)
	Teplota vody je příliš vysoká	Dodržujte maximálně dovolenou teplotu prostředí. (→ Technické údaje)

Technické údaje
Údaje o přístroji

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Připojovací napětí		V AC			220 ... 240
Frekvence sítě		Hz	50	50	50	50
Max. příkon		W	23	35	60	80
Max. čerpací výkon		l/h	2600	3500	5300	8300
Max. čerpací výška		m	2,2	2,6	2,8	3,2
Stupeň krytí			IP68	IP68	IP68	IP68
Max. hloubka ponoru		m	4	4	4	4
Strana sání	Závit		G1	G1	G 112	G 112
	Přípojka hadice	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Výtlačná strana	Závit		G1	G1	G 112	G 112
	Přípojka hadice	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Max. velikost zrna, hrubé nečistoty		mm	8	8	8	8
Plocha vstupního filtru		cm ^2	810	810	810	810
Teplota vody (ponořená instalace)	V provozu	°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
	Mimo provoz	°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Okolní teplota (suchá instalace)	Za provozu a při konvekci	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	Za provozu a nu- cené chlazení	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Rozměry	Délka	mm	280	280	280	280
	Šířka	mm	230	230	230	230
	Výška	mm	140	140	140	140
Délka přívodního kabelu		m	10	10	10	10
Hmotnost		kg	2,8	3,0	3,2	4,4

AquaMax Eco Classic			11500	14500	17500
Připojovací napětí		V AC		220 ... 240
Frekvence sítě		Hz	50	50	50
Max. přikon		W	100	135	170
Max. čerpací výkon		l/h	11000	13600	17400
Max. čerpací výška		m	3,3	3,4	3,7
Stupeň krytí			IP68	IP68	IP68
Max. hloubka ponoru		m	4	4	4
Strana sání	Závit		G 112	G 112	G 112
	Přípojka hadice	mm	25, 32, 38	25, 32, 38	25, 32, 38
Výtlačná strana	Závit		G2	G2	G2
	Přípojka hadice	mm	25, 32, 38	25, 32, 38	25, 32, 38
Max. velikost zrna, hrubé nečistoty		mm	8	8	8
Plocha vstupního filtru		cm ^2	810	810	810
Teplota vody (ponořená instalace)	V provozu	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Mimo provoz	°C	+4 ... +35	+4 ... +35	+4 ... +35
Okolní teplota (suchá in-stalace)	Za provozu a při konvekci	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Za provozu a nu-cené chlazení	°C	+4 ... +40	+4 ... +40	+4 ... +40
Rozměry	Délka	mm	280	280	280
	Šířka	mm	230	230	230
	Výška	mm	140	140	140
Délka přívodního kabelu		m	10	10	10
Hmotnost		kg	5,0	5,0	5,3

Čerstvá voda, voda z jezírka

Hodnota pH		6,8 ... 8,5
Tvrdost	°dH	8 ... 15
Volný chlor	mg/l	<0,3
Obsah chloridu	mg/l	<250
Obsah soli	%	<0,4
Celková odparka	mg/l	<50
Teplota	°C	+4 ... +35

Toto zařízení nesmí být likvidováno společně s komunálním odpadem.

▶ Likvidujte zařízení ve sběrném dvoře.
▶ Předtím znemožněte další použití přístroje odříznutím kabelů.

▶ V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení.

VÝSTRAHA

3 Výstup (tlaková strana)

Symboly na zariadení

Prečítajte si návod na použitie.

Varianty inštalácie

- Variant (a): Montáž ponorného čerpadla

– Čerpadlo sa umiestni v jazierku, resp. nádrži.

- Variant (b): Montáž čerpadla nasucho

▶ Pred osadením dôkladne odstráňte z rotora prichytené častice,
