AquaMax Eco Classic 8500 - Водна помпа OASE - Безплатно ръководство за потребителя

Марка	OASE
Модел	AquaMax Eco Classic 8500
Категория	Помпа за езеро
Употреба	Изпомпване на вода от езеро за филтри, водопади, потоци
Размери (Д × Ш × В)	280 × 230 × 140 mm
Тегло	4,4 kg
Електрическо захранване	220–240 V AC, 50 Hz
Максимална консумирана мощност	80 W
Максимален дебит	8300 l/h
Максимална височина на изпомпване	3,2 m
Степен на защита	IP68 (водоустойчив на прах и вода до 4 m)
Максимална дълбочина на потапяне	4 m
Връзка на смукателния/нагнетателния маркуч	25, 32, 38 mm
Максимален диаметър на частиците	8 mm
Допустима температура на водата	+4 до +35 °C
Температура на околната среда (суха инсталация)	+4 до +30 °C (естествена конвекция) ; +4 до +40 °C (принудително охлаждане)
Дължина на захранващия кабел	10 m
Основни функции	Автоматичен тест при стартиране, контрол на околната среда (EFC), защита от сухо пускане и блокиране, автоматично рестартиране
Поддръжка и почистване	Почиствайте поне 2 пъти годишно с чиста вода и мека четка ; използвайте почистващ препарат PumpClean OASE при котлен камък
Износващи се части	Работен блок (ротор + магнит)
Безопасност	Задължителна защита RCD 30 mA ; не използвайте в естествен басейн ; спазвайте разстояние 0,2 m от пейсмейкъри
Инсталация	Потопена или суха (извън вода, без филтърна кутия)

Често задавани въпроси - AquaMax Eco Classic 8500 OASE

Мога ли да инсталирам помпата на сухо (извън водата)?

Да, помпата може да се инсталира на сухо, без филтърна кутия. В този случай тя трябва да се постави под нивото на водата и да се свърже със сателитен филтър или скимер. Уверете се, че помпата не е изложена на слънце и че мястото е добре проветрено.

Какво да правя, ако помпата не стартира?

Първо проверете мрежовото напрежение. Уверете се, че захранващите тръби не са огънати или запушени. Ако роторният блок е блокиран, изключете помпата, разглобете я и отстранете препятствието. След това почистете роторния блок и проверете дали се движи свободно.

Как да предпазя помпата от сухо пускане?

Помпата разполага с функция за автоматична защита (EFC), която открива сухо пускане и я спира след 60 до 120 секунди. За да избегнете повреда, уверете се, че помпата винаги е потопена (поне 10 см вода) или че водоснабдяването е гарантирано.

Колко често трябва да почиствам помпата?

Препоръчително е да почиствате помпата поне два пъти годишно, и по-често, ако водата е много мръсна. Използвайте чиста вода и мека четка. За отлагания от котлен камък е подходящ почистващият препарат PumpClean OASE. Изплакнете обилно всички части след почистване.

Мога ли да използвам скоростен регулатор с тази помпа?

Не, устройството не трябва да се свързва към захранване с регулатор. Помпата съдържа чувствителни електронни компоненти, които могат да бъдат повредени. Използвайте само стандартно мрежово захранване (220-240 V AC).

Как да съхранявам помпата през зимата?

Изключете помпата, когато температурата на водата падне под +4 °C. Почистете я старателно, проверете състоянието ѝ и я съхранявайте потопена или пълна с вода, защитена от замръзване. Не потапяйте щепсела във вода.

Какъв е максималният дебит на помпата?

Максималният дебит е 8300 литра на час (l/h). Този дебит може да варира в зависимост от височината на изпомпване и загубите на налягане в тръбите. За оптимизиране на дебита използвайте тръби с голям диаметър и намалете ненужните дължини.

Може ли помпата да се използва в басейн или плувен басейн?

Не, използването в естествен басейн или плувен басейн е забранено. Дефектно електрическо устройство може да удари током къпащите се. Помпата е проектирана само за декоративни езера, филтри и водопади.

Какво да правя, ако помпата спре след няколко минути работа?

Това може да се дължи на много мръсна вода, блокиран ротор, сухо пускане или прекомерна температура на водата. Почистете помпата, проверете свободното въртене на ротора, осигурете достатъчно потапяне (≥10 cm) и спазвайте максимална температура от 35 °C.

Кои са износващите се части и как да ги сменя?

Основната износваща се част е работният блок (ротор с магнит). Смяната на лагера трябва да се извърши едновременно, но изисква специални инструменти. Поверете тази операция на упълномощен дистрибутор на OASE или изпратете помпата за сервизно обслужване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AquaMax Eco Classic 8500 OASE

BG Упътване за употреба

▶ Преди да бъркате във водата, изключете всички електрически уреди във водата от електрическата мрежа. В противен случай има опасност от тежки наранявания или смърт поради токов удар.
▶ Този уред може да се използва от деца от 8-годишна възраст и нагоре, както и от хора с намалени физически, сензорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или инструктирани за безопасната употреба и разбират произтичащите от това опасности. Децата не играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.

Указания за безопасност

Електрическа връзка

• По отношение на електрическата инсталация на открито важат специални правила. Електрическата инсталация трябва да се изпълнява само от електротехник.
  – Електротехникът е квалифициран въз основа на своето професионално образование, знания и опит, и има право да изпълнява електрически инсталации на открито. Той може да разпознава възможни опасности и спазва регионалните и националните стандарти, правила и предписания.
  – При въпроси и проблеми се обръщайте към електроспециалист.
• Свързвайте уреда само ако електрическите данни на уреда и електрозахранването съвпадат.
• Свързвайте уреда само към инсталирана според предписанията контактна кутия.
• Уредът трябва да е обезопасен с дефектнотокова защита (RCD) с номинален ток на утечка от максимум 30 mA.
• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).
• Защитете отворените щепсели и контакти от влага.

Безопасна експлоатация

• Не използвайте уреда, ако електрическите проводници или корпусът са повредени.
• Изхвърлете уреда, ако захранващият кабел е повреден. Захранващият кабел не може да се сменя.
• Работният елемент в уреда съдържа магнит със силно магнитно поле, което може да окаже влияние върху пейсмейкъри или имплантирани дефибрилатори (ICD). Между имплантанта и магнита спазвайте минимално разстояние от 0,2 m ein.
• Не носете, съответно не теглете уреда за електрическия проводник.
• Полагайте проводниците така, че да са защитени от повреди и никой да не се спъва в тях.
• Никога не извършвайте технически промени по уреда.
• По уреда извършвайте само работите, които са описани в настоящото ръководство.
• Използвайте само оригинални резервни части и аксесоари.
• При проблеми се обърнете към оторизирания сервис или към OASE.

Употреба по предназначение

Използвайте продукта, описан в това ръководство, само както следва:

• За изпомпване на обикновена езерна вода за филтрационни системи, водопади и каскадни системи.
• При спазване на техническите данни. (→ Технически данни)
• При спазване на допустимите стойности на водата. (→ Допустими стойности на водата)

За уреда са валидни следните ограничения:

• Не използвайте уреда в плувни басейни.
• Никога не използвайте други течности, освен вода.
• Никога не използвайте уреда без вода.
• Не използвайте уреда заедно с химикали, хранителни продукти, лесно запалими или взривоопасни вещества.
• Не свързвайте към водоснабдяването на къщата.
• Не използвайте уреда за производствени или промишлени цели.
• По отношение на EMC (електромагнитна съвместимост) това е уред от клас А. В жилищна среда уредът може да причини радиосмущения. Потребителят трябва да предприеме подходящи мерки.

• Свързване на подаването от езерото при сух монтаж.
• При сух монтаж помпата трябва да се монтира без корпуса на филтъра.

3 Изход (напорна страна)

- Присъединяване на обратния поток към езерото (напр. през поточе).

4 Стъпаловиден накрайник за маркуч със сферичен шарнир за изхода.
5 Стъпаловиден накрайник за маркуч за вход 2 (сух монтаж).
6 Скоби за маркуч за фиксиране на маркучи върху накрайника за маркучи.
7 Мрежов кабел с щепсел

Символи върху уреда

Уредът е прахо- и водонепроницаем до 4 m.

Възможен риск за хора с пейсмейкъри.

Пазете уреда от пряка слънчева светлина.

Не изхвърляйте уреда с обичайните битови отпадъци.

Прочетете ръководството за експлоатация.

Варианти за монтаж

– Помпата се позиционира в езерото, респ. басейна.

– Подаването на вода е през филтърната кошница.

– Помпата се монтира без филтърна кошница извън езерото, респ. басейна, но под нивото на водата.

– Подаването на вода е през сателитен филтър или скимер.

Монтаж и свързване

Помпата може да бъде монтирана потопена (във водата) или на сухо (извън водата).

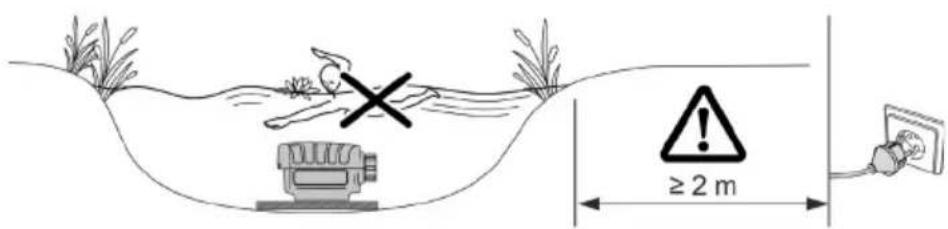

ПРЕДУПРЕЖДЕНИЕ

Тежки наранявания или смърт при експлоатация на уреда в плавателен водоем. Дефектни електрически компоненти на уреда поставят водата под опасно електрическо напрежение.

▶ Използвайте уреда само ако във водата няма хора.

ВНИМАНИЕ

Въртящи се компоненти в зоната на засмукващия накрайник и напорния накрайник. Възможни са наранявания, ако бръкнете в накрайниците.

Обърнете по-специално внимание на: Спрял поради претоварване уред може не- очаквано да се стартира!

▶ Не бъркайте в отвора на засмукващия или напорния накрайник, ако мрежовият адаптер е включен.
▶ Ако по време на работа накрайниците са свободно достъпни, напр. ако няма свързани маркучи, трябва да обезопасите накрайниците, за да ограничите възможността за допир до тях. Защитата от допир се предлага като принадлежност.

Всички компоненти на уреда не бива да бъдат подлагани за дълго време на пряка слънчева светлина, тъй като това може да доведе до повреда. За целта използвайте предпазен капак.

• Колкото по-голям е диаметърът на маркуча, толкова по-малки са загубите от триене в линиите и толкова по-добър е дебитът.
• Диаметърът на маркуча не бива да бъде ограничаван ненужно с накрайник. Скъсете накрайника на маркуча, ако е необходимо в съответствие с диаметъра на маркуча.

AMX0003

• Поставете помпата в хоризонтално положение върху устойчива основа.
• Осигурете стабилно положение на помпата.
• Препоръчваме, при затлачена или замърсена вода помпата, респективно свързаните от страната на засмукването компоненти (скимер, сателитен филтър, дънен сифон и т.н.) да бъдат инсталирани повдигнато над дъното. По този начин се намалява засмукването на частици, което увеличава експлоатационния живот на ходовия модул.
• Използвайте помпата само когато е покрита с най-малко 10 см вода. В противен случай тя може да изтегли въздух.

AMX0082

① Чрез въжето можете просто да изтеглите помпата от водата.

– Изтеглете въжето през кръглите отвори върху долната скоба на филтъра и го завържете на възел.

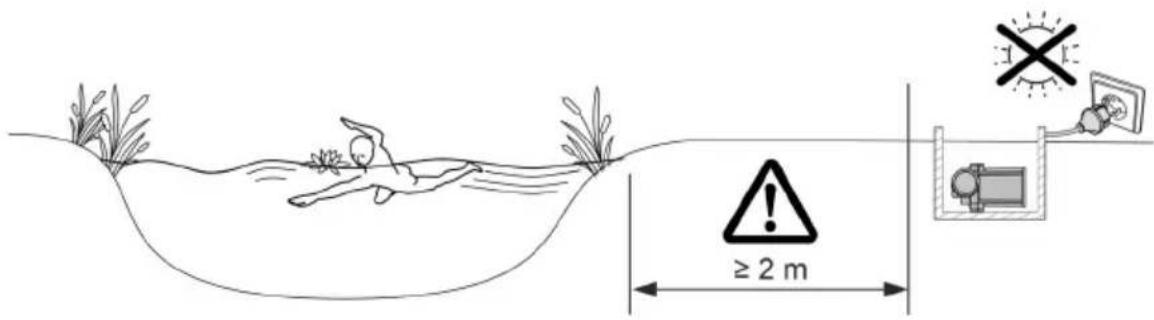

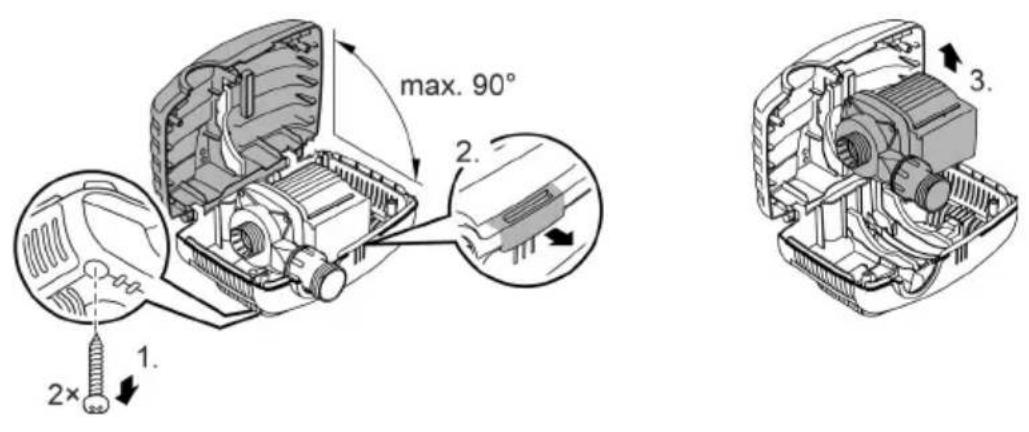

Поставете уреда сух

При сух монтаж помпата трябва да се монтира без корпуса на филтъра.

Преоборудване

AMX0175

Свързване

• На входа (IN) и на изхода (OUT) могат да бъдат свързани маркучи или тръби.
  – Накрайниците за маркучи са включени в доставката. Техният монтаж е описан по-нататък.
• Маркучът от страната на засмукване (IN) не бива да бъде с по-малък диаметър от маркуча от страната на налягането (OUT).
• Колкото по-голям е диаметърът на маркуча, толкова по-малки са загубите от триене в линиите и толкова по-добър е дебитът.
• Диаметърът на маркуча не бива да бъде ограничаван ненужно с накрайник. Скъсете накрайника на маркуча, ако е необходимо в съответствие с диаметъра на маркуча.
• Помпата може да проведе частици до 8 mm. При по-големи частици помпата ще блокира. Препоръчваме инсталиране на филтър или скимер от страната на засмукване.

AMX0005

• Поставете помпата в хоризонтално положение върху устойчива основа.
• Осигурете стабилно положение на помпата.
• Помпата не бива да бъде излагана на пряка слънчева светлина.
• Мястото на разполагане трябва да бъде с достатъчно проветряване, за да не прегрее помпата.

AMX0083

Уредът се поврежда, когато се работи с димер. Съдържа чувствителни електрически компоненти.

▶ Не свързвайте уреда към електрозахранване с димер.

УКАЗАНИЕ

Помпата не трябва да работи без вода. В противен случай помпата ще може да бъде разрушена.

▶ Използвайте помпата само когато тя е потопена или наводнена.

Включване / Изключване

• Включване: Включете щепсела в контакта.
  – Уредът се включва след кратка фаза на стартиране.
• Изключване: Извадете щепсела от контакта.

При пускане в действие и в последствие по време на експлоатация помпата автоматично изпълнява на всеки 20 ... 40 минути тест Environmental Function Control – контрол на екологичните функции (EFC)). При него помпата разпознава дали е в режим на работа на сухо / блокировка или в потопено състояние. В случай на режим на работа на сухо / блокировка помпата се изключва автоматично след около 60 до 120 секунди. В случай на повреда прекъснете електрозахранването и „наводнете помпата“, съответно отстранете проблема. След това отново можете да експлоатирате уреда.

Почистване и поддръжка

ВНИМАНИЕ

Опасност от нараняване поради неволно стартиране. Вътрешните за уреда контролни функции могат да изключат уреда и да го включат отново самостоятелно.

▶ Преди работа по уреда извадете щепсела от контакта.

УКАЗАНИЕ

Не използвайте агресивни почистващи препарати или химически разтвори. Тези средства могат да повредят корпуса, да нарушат функционирането на уреда и са вредни за животните, растенията и околната среда.

▶ Почистете уреда по-възможност с чиста вода и мека четка или гъба; при упорити замърсявания с помощта на препоръчаните почистващи препарати.

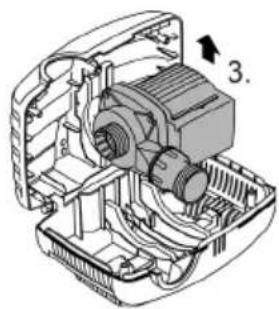

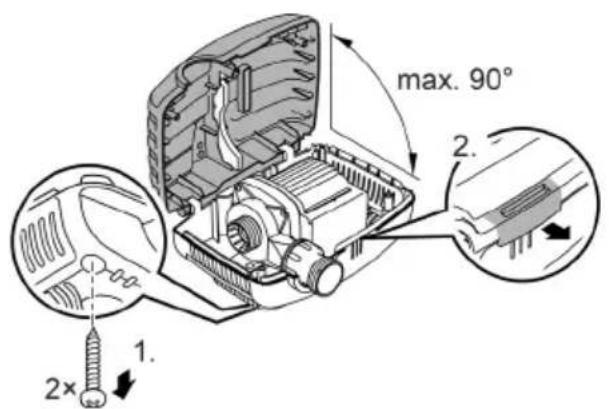

Разглобяване на уреда

• Изключете мрежовия адаптер и разединете всички връзки.
• Разглобете уреда, както е показано на изображението.

• Сглобете уреда в обратна последователност.
• След сглобяване проверете дали:
  – помпата е захваната в държача.

– мрежовият кабел е изкаран през жлеба в корпуса и не е силно прегънат или за- щипан.

Почистете уреда

① Почиствайте уреда при необходимост, но най-малко 2 пъти годишно. – На помпата почиствайте особено работния елемент и корпуса.
- Препоръчани почистващи препарати при упорити варовикови отлагания: - Почистващ препарат за помпата PumpClean от OASE. - Домакински почистващ препарат без съдържание на оцет и хлор.
- След почистването изплакнете основно всички части с чиста вода.

УКАЗАНИЕ

Работният елемент в двигателния блок се води от лагер. Този лагер е износваща се част и трябва да се сменя едновременно с работния елемент.

▶ Смяната на лагера изисква специални познания и инструменти. Възложете смяната на лагера на дистрибутора на OASE или изпратете помпата на OASE.

УКАЗАНИЕ

Работният елемент съдържа силен магнит, който привлича магнитни частици (напр. железни стружки). Останалите частици могат да предизвикат непоправими щети по работния елемент и двигателния блок.

▶ Преди монтирането старателно почистете работния елемент от полепнали частици.

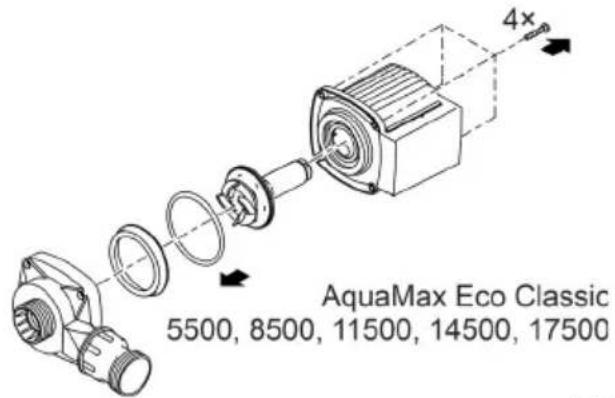

• Разглобете двигателния блок, както е показано на изображението.
• Почистете компонентите с четка под чиста вода.
• Проверете всички части за повреда. Сменете повредените или износените части.
• Сглобете двигателния блок в обратна последователност.

AMX0176

Съхранение/Зазимяване

Изведете уреда от употреба при температури на водата под +4°C или най-късно при очаквани минусови температури.

• Почистете уреда обстойно.
• Проверете уреда за повреди и заменете повредените части, ако е нужно.

- Съхранявайте помпата потопена под или напълнена с вода в защитена от замръзване среда. Не потапяйте щепсела във водата!

Отстраняване на неизправности

Неизправност	Причина	Помощ за отстраняване
Помпата не се задейства	Липсва напрежение в мрежата	Проверете напрежението в мрежата
	Захранващите тръби са прегънати	Прекарайте захранващите тръби без прегъване
	Захранващите тръби са запушени	Проверете/почистете захранващите тръби
	Ходовият модул е блокиран	Отстранете блокирането, проверете дали ходовият модул се движи лесно
Помпата не изпомпва Недостатьчен дебит	Корпусът на филтъра е задръстен	Почистете филтрите
	В захранващите тръбопроводи има прекалено много загуби	Скъсете маркучите до необходимия минимум, отстранете ненужните свързващи части, използвайте по-големи диаметри на маркучите
	Движението на ходовия модул е затруднено	Проверете дали ходовият модул се движи лесно
Помпата се изключва след кратко време на работа	Водата е силно замърсена	Почистете помпата
	Ходовият модул е блокиран	Отстранете блокирането, проверете дали ходовият модул се движи лесно
	Помпата е работила на сухо	Контролирайте/почистете захранващите тръби, увеличете дълбочината на потапяне (мин. 10 см под водната повърхност)
	Температурата на водата е прекалено висока	Спазвайте максимально допустимата температура на водата.(→ Технически данни)

Технически данни
Данни за уреда

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Захранващо напрежение		V AC		220 ... 240
Мрежова честота		Hz	50	50	50	50
Макс. консумация на енергия		W	23	35	60	80
Макс. мощност на изпомпване		l/h	2600	3500	5300	8300
Макс. височина на изпомпване		m	2,2	2,6	2,8	3,2
Клас защита			IP68	IP68	IP68	IP68
Макс. дълбочина		m	4	4	4	4
Всмукателна страна	Резба		G1	G1	G112	G112
	Свързващ мар-куч	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Напорна страна	Резба		G1	G1	G112	G112
	Свързващ мар-куч	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 28
Макс. размер на частиците при едри замърсявания		mm	8	8	8	8
Подаваща площ на филтъра		cm^2	810	810	810	810
Температура на во-дата (потопен мон-таж)	В експлоатация	°C	+4... +35	+4... +35	+4... +35	+4... +35
	Извън експлоа-тация	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Температура на окол-ната среда (сух мон-таж)	В експлоатация и конвекция	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	В експлоатация и с принуди-телно охлаж-дане	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Размери	Дължина	mm	280	280	280	280
	Широчина	mm	230	230	230	230
	Височина	mm	140	140	140	140
Дължина на свързващ кабел		m	10	10	10	10
Тегло		kg	2,8	3,0	3,2	4,4

AquaMax Eco Classic			11500	14500	17500
Захранващо напрежение		V AC		220 ... 240
Мрежова честота		Hz	50	50	50
Макс. консумация на енергия		W	100	135	170
Макс. мощност на изпомпване		l/h	11000	13600	17400
Макс. височина на изпомпване		m	3,3	3,4	3,7
Клас защита			IP68	IP68	IP68
Макс. дълбочина		m	4	4	4
Всмукателна страна	Резба		G1 12	G1 12	G1 12
	Свързващ мар-куч	mm	25, 32, 38	25, 32, 38	25, 32, 38
Напорна страна	Резба		G2	G2	G2
	Свързващ мар-куч	mm	25, 32, 38	25, 32, 38	25, 32, 38
Макс. размер на частиците при едри замърсявания		mm	8	8	8
Подаваща площ на филтъра		cm ^2	810	810	810
Температура на во-дата (потопен мон-таж)	В експлоатация °C		+4 ... +35	+4 ... +35	+4 ... +35
	Извън експлоа-тация °C		+4 ... +35	+4 ... +35	+4 ... +35
Температура на околната среда (сух монтаж)	В експлоатация °C и конвекция		+4 ... +30	+4 ... +30	+4 ... +30
	В експлоатация °C и с принуди-телно охлаж-дане		+4 ... +40	+4 ... +40	+4 ... +40
Размери	Дължина	mm	280	280	280
	Широчина	mm	230	230	230
	Височина	mm	140	140	140
Дължина на свързващ кабел		m	10	10	10
Тегло		kg	5,0	5,0	5,3

Допустими стойности на водата

		Чиста вода, вода от воден басейн
pH-стойност		6,8 ... 8,5
Твърдост	°dH	8 ... 15
Свободен хлор	mg/l	<0,3
Хлоридно съдържание	mg/l	<250
Съдържание на сол	%	<0,4
Общ сух остатък	mg/l	<50
Температура	°C	+4 ... +35

Бързо износващи се части

- Работен елемент

Изхвърляне

УКАЗАНИЕ

Този уред не бива да се изхвърля като битов отпадък.

▶ Изхвърлете уреда чрез предвидената за тази цел система за обратно приемане.
▶ При въпроси се обърнете към местен пункт за събiranе на отпадъци. Там ще получите информация за правилното изхвърляне на уреда.
▶ Направете уреда негоден за употреба, като отрежете кабелите.

! УВАГА!
