MANUAL DE USUARIO AquaMax Eco Classic 8500 OASE

ES Instrucciones de uso

▶ Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico.
Este equipo puede ser utilizado por niños a partir de 8 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y los conocimientos necesarios, si se les supervisan o instruyen sobre el uso seguro del equipo y los peligros resultantes. Los niños no deben jugar con el equipo. Está prohibido que los niños ejecuten la limpieza y el mantenimiento sin supervisión.

Indicaciones de seguridad

Conexión eléctrica

• Para la instalación eléctrica en el exterior se aplican prescripciones especiales. Sólo un electricista especializado puede ejecutar la instalación eléctrica.
• El electricista especializado está cualificado por su formación profesional, conocimientos y experiencias, y facultado para realizar instalaciones eléctricas en el exterior. El electricista especializado puede reconocer posibles peligros y cumple las normas, prescripciones y disposiciones regionales y nacionales.
  — En caso de preguntas y problemas póngase en contacto con un electricista especializado.
• Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la alimentación de corriente.
• Conecte el aparato únicamente a una toma de corriente correctamente instalada.
• La unidad debe estar protegida por un dispositivo de corriente residual (RCD) con una corriente residual nominal máxima de 30 mA.
• Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el empleo a la intemperie (protegido contra salpicaduras de agua).
• Proteja los enchufes y conectores abiertos de la humedad.

Funcionamiento seguro

• No emplee el equipo cuando las líneas eléctricas o la caja están dañadas.
• Deseche el equipo si está dañado el cable de conexión de red. El cable de conexión de red no se puede sustituir.
• La unidad de rodadura en el equipo incluye un imán con un fuerte campo magnético que puede influir en marcapasos o desfibriladores implantados (ICD). Mantenga una distancia mínima de 0,2 m entre el implante y el imán.
• No transporte ni tire el equipo por la línea eléctrica.
• Tienda las líneas de forma que estén protegidas contra daños y lesiones por tropiezo de personas.
• No realice nunca modificaciones técnicas en el equipo.
• Ejecute en el equipo sólo los trabajos descritos en estas instrucciones.
• Emplee sólo piezas de recambio originales y accesorios originales.
• En caso de problemas póngase en contacto con el servicio al cliente autorizado o con OASE.

Uso conforme a lo prescrito

Emplee el producto descrito en estas instrucciones sólo de la forma siguiente:

• Para bombear el agua de estanque normal para sistemas de filtros, cascadas y riachuelos.
• De acuerdo con los datos técnicos. (→ Datos técnicos)
• De acuerdo con los valores del agua permisibles. (→ Valores del agua permisibles)

Para el equipo son válidas las siguientes limitaciones:

• No emplee en piscinas.
• Está prohibido operar con otros líquidos distintos del agua.
• No opere nunca sin circulación de agua.
• No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o explosivas.
• No conectar a la línea de alimentación de agua potable.
• No emplee el equipo para fines industriales.
• Según CEM (compatibilidad electromagnética) se trata de un equipo de la clase A. El equipo puede ocasionar interferencias de radio en entornos residenciales. El usuario tiene que tomar las medidas adecuadas.

Descripción del producto

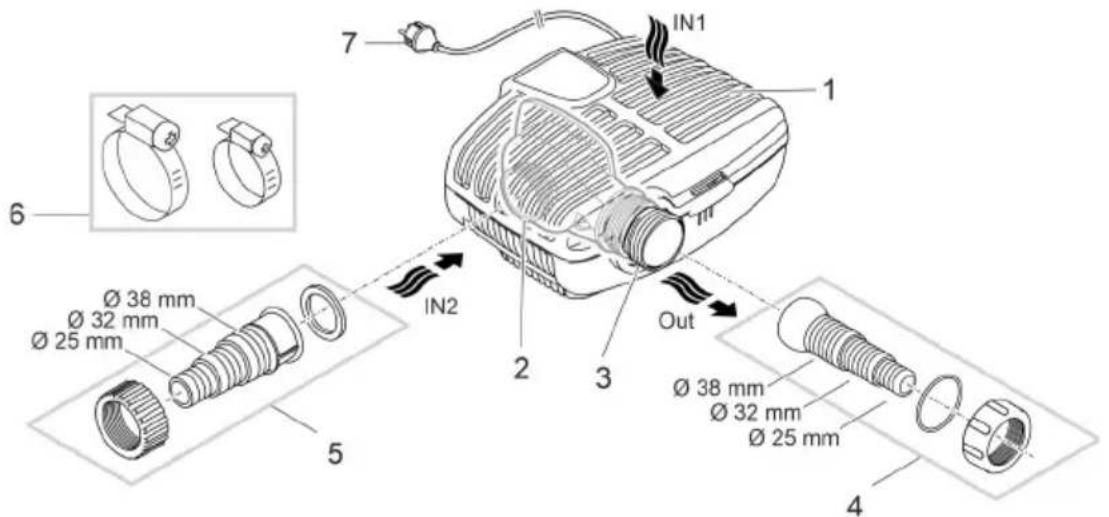

Vista sumaria

IN1 7 1 6 Ø 38 mm Ø 32 mm Ø 25 mm IN2 2 3 Out Ø 38 mm Ø 32 mm Ø 25 mm 4

AMX0207

1 Entrada 1 (lado de aspiración)

- Carcasa del filtro

2 Entrada 2 (lado de aspiración)

• Conexión del avance de un estanque en el emplazamiento en seco.
• La bomba se tiene que emplazar sin la carcasa del filtro para el emplazamiento en seco.

3 Salida (lado de presión)

- Conexión del retorno al estanque (p. ej. a través de un riachuelo).

4 Boquilla de manguera escalonada con articulación esférica para la salida.
5 Boquilla de manguera escalonada para la entrada 2 (emplazamiento en seco).
6 Abrazaderas de manguera para fijar las mangueras en las boquillas de manguera.
7 Cable de red con clavija de red

Símbolos en el equipo

IP68

El equipo es hermético al polvo y al agua hasta 4 m.

Posibles peligros para personas con marcapasos.

Proteja el equipo contra la radiación solar directa.

No deseche el equipo en la basura doméstica normal.

Lea las instrucciones de uso.

Variantes de instalación

- Variante (a): Emplazamiento de la bomba sumergida en el agua

— La bomba se posiciona en el estanque o la piscina.

— Bombeo de agua a través de la cesta del filtro.

- Variante (b): Emplazamiento en seco de la bomba

- La bomba se emplaza sin la cesta del filtro fuera del estanque o la piscina, pero por debajo de la superficie del agua.

— Bombeo de agua a través de un filtro satélite o un skimmer.

Emplazamiento y conexión

La bomba se puede emplazar sumergida (en el agua) o en seco (fuera del agua).

ADVERTENCIA

Lesiones graves o la muerte si el equipo se opera en un estanque de natación. Piezas eléctricas defectuosas del equipo generan una tensión eléctrica peligrosa en el agua.

▶ No emplee el equipo en estanques para nadar.

CUIDADO

Componentes giratorios en el área de la tubuladura de aspiración y la tubuladura de presión. Son posibles que se produzcan lesiones si se introduce la mano en las tubuladuras.

Tenga especialmente en cuenta: ¡Un equipo parado por sobrecarga puede arrancar inesperadamente!

▶ No toque en la abertura de la tubuladura de aspiración o la tubuladura de presión cuando esté conectada la clavija de red.
▶ Si las tubuladuras están libremente accesibles durante el funcionamiento, por ejemplo, si no hay mangueras conectadas, asegure las tubuladuras con un protector contra contacto. La protección contra contacto está disponible como accesorio.

① Está prohibido exponer todos los componentes del equipo a la radiación solar directa durante largos períodos de tiempo, porque se podrían dañar. Emplee una cubierta de protección si fuera necesario.

Emplazamiento del equipo sumergido

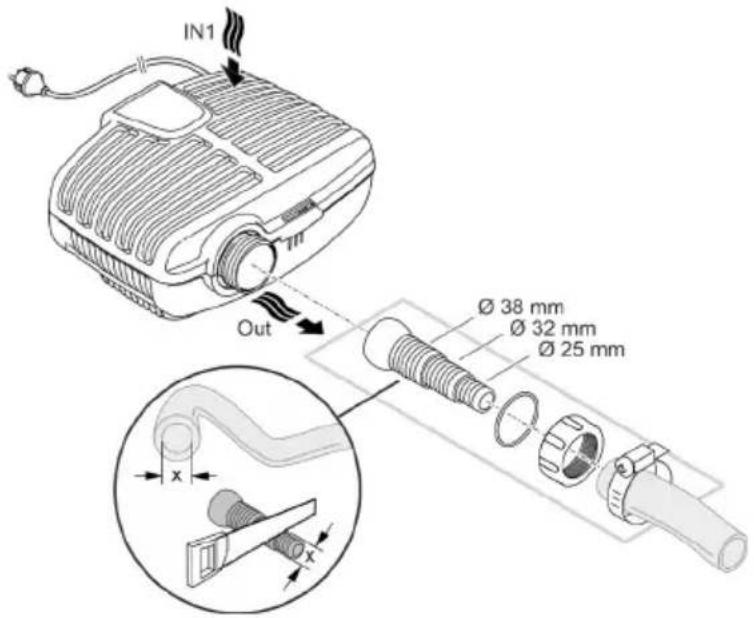

Conexión

• Cuanto mayor sea el diámetro de la manguera, menor son las pérdidas por fricción en las tuberías y mejor es el caudal.
• El diámetro de la manguera no se debe restringir innecesariamente con una boquilla de manguera. Acorte la boquilla de la manguera en correspondencia al diámetro de la manguera si fuera necesario.

IN1 Out Ø 38 mm Ø 32 mm Ø 25 mm

AMX0003

¡No enchufe todavía la clavija de red en el tomacorriente!

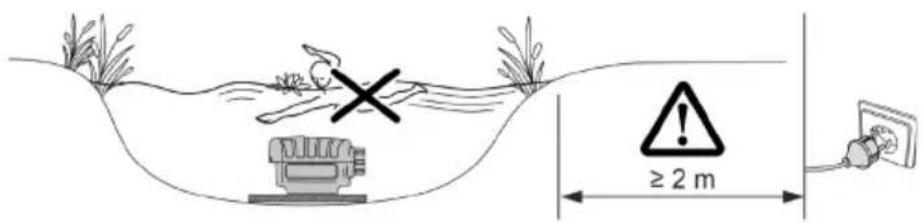

Emplazamiento

• Emplace la bomba en posición horizontal sobre una base resistente.
  • Garantice una posición segura de la bomba.

- Recomendamos que, si el agua está turbia o sucia, la bomba o los componentes conectados por el lado de aspiración (skimmer, filtro satélite, desagüe del suelo, etc.) se emplacen por encima del suelo. De este modo se reduce la aspiración de partículas y se aumenta por consiguiente la vida útil de la unidad de rodadura.

- Opere la bomba sólo cuando esté cubierta al menos con 10 cm de agua. De lo contrario, podría aspirar aire.

≥ 2 m

AMX0082

i La bomba se puede sacar fácilmente del agua utilizando una cuerda de tracción.

- Tire la cuerda de tracción por los agujeros redondos en la parte inferior del filtro y anú-dela.

Emplazamiento del equipo en seco

La bomba se tiene que emplazar sin la carcasa del filtro para el emplazamiento en seco.

Reequipamiento

AMX0175

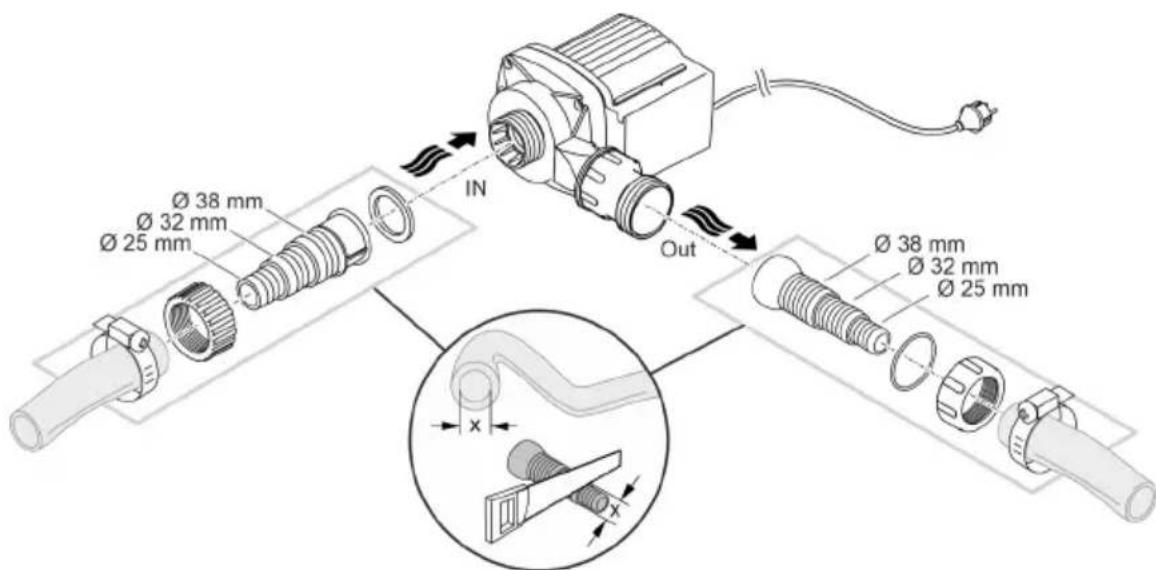

Conexión

• En la entrada (IN) y en la salida (OUT) se pueden conectar mangueras o tubos.
• El suministro incluye las conexiones para las mangueras, cuya instalación se describe a continuación.
• El diámetro de la manguera del lado de aspiración (IN) no debe ser menor que el diámetro de la manguera del lado de presión (OUT).
• Cuanto mayor sea el diámetro de la manguera, menor son las pérdidas por fricción en las tuberías y mejor es el caudal.
• El diámetro de la manguera no se debe restringir innecesariamente con una boquilla de manguera. Acorte la boquilla de la manguera en correspondencia al diámetro de la manguera si fuera necesario.
• La bomba puede pasar partículas de hasta 8 mm. La bomba se bloquea en caso de partículas más grandes Recomendamos instalar un filtro o skimmer en el lado de aspiración.

Ø 38 mm Ø 32 mm Ø 25 mm IN Out Ø 38 mm Ø 32 mm Ø 25 mm x x

AMX0005

¡No enchufe todavía la clavija de red en el tomacorriente!

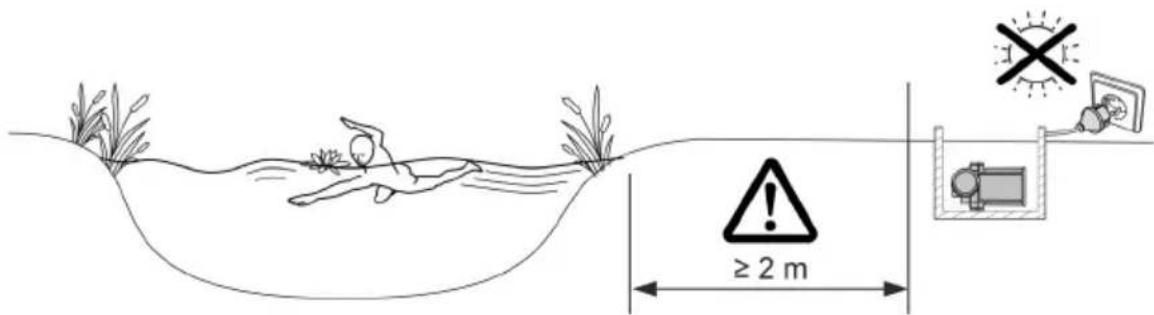

Emplazamiento

• Emplace la bomba en posición horizontal sobre una base resistente.
• Garantice una posición segura de la bomba.
• Está prohibido exponer la bomba directamente a la luz solar.

- El lugar de emplazamiento debe estar suficientemente ventilado para que la bomba no se sobrecaliente.

≥ 2 m

AMX0083

Puesta en marcha

INDICACIÓN

El equipo se destruye si se opera con un atenuador de luz. Tiene componentes eléctricos sensibles.

▶ No conecte el equipo a una alimentación de corriente con regulación de voltaje.

INDICACIÓN

La bomba no debe marchar en seco. De lo contrario se puede destruir la bomba.

▶ Opere la bomba sólo cuando está sumergida o inundada.

• Conexión: Enchufe la clavija de red en el tomacorriente.
  — El equipo se conecta después de una breve fase de puesta en marcha.
• Desconexión: Saque la clavija de red del tomacorriente.

La bomba realiza automáticamente una autocomprobación preprogramada (Environmental Function Control (EFC)) a la puesta en marcha y después durante el funcionamiento cada 20 a 40 minutos. La bomba reconoce si marcha en seco, está bloqueada o está sumergida. En el caso de una marcha en seco/ bloqueo, la bomba se desconecta automáticamente después de aprox. 60 a 120 segundos. En caso de fallo interrumpa la alimentación de corriente e “inunde la bomba” o elimine el obstáculo. Después se puede arrancar de nuevo el equipo.

Limpieza y mantenimiento

CUIDADO

Peligro de lesión por un arranque imprevisible. Las funciones de supervisión internas del equipo pueden desconectar el equipo y conectarlo de nuevo automáticamente.

▶ Saque la clavija de la red antes de trabajar en el equipo.

INDICACIÓN

No emplee productos de limpieza agresivos ni soluciones químicas. Estos productos pueden dañar la carcasa, mermar el funcionamiento del equipo y dañar a los animales, las plantas y el medio ambiente.

▶ Si fuera posible, limpie el equipo con agua limpia y un cepillo suave o una esponja; si la suciedad es muy persistente emplee los productos de limpieza recomendados.

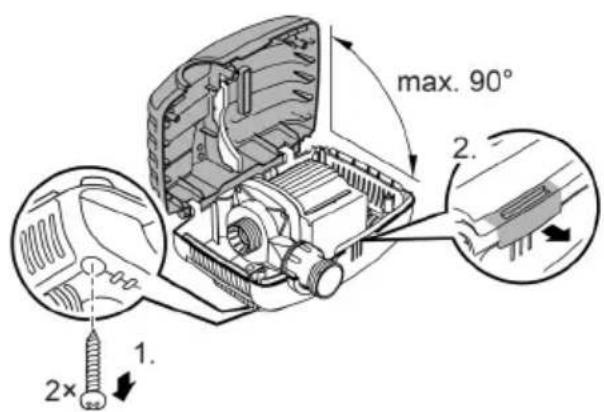

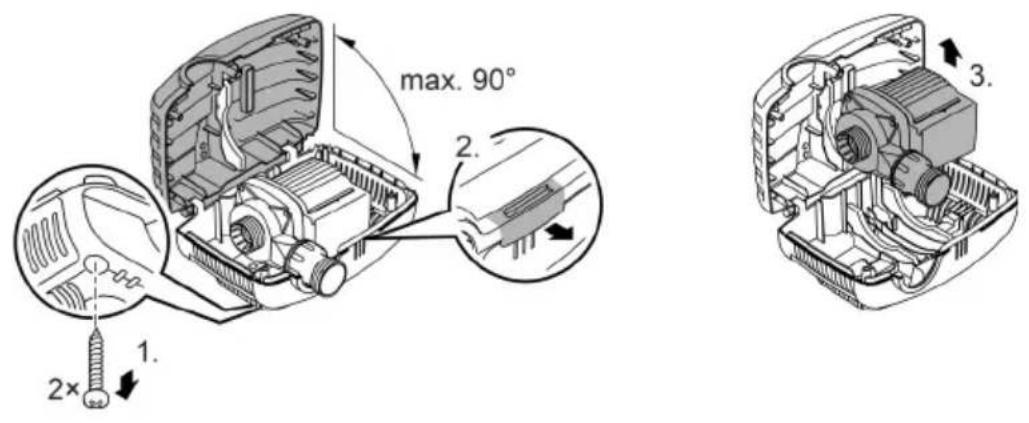

Desmontar el equipo

• Saque la clavija de red y quite todas las conexiones.
• Desmonte el equipo como se muestra en la ilustración.

max. 90° 1. 2× 1.

• Ensamble el equipo en secuencia contraria.

• Compruebe al montaje que

• la bomba esté fijada en el soporte.

• el cable de red se guíe por la ranura en la carcasa y que no esté muy doblado o atrapado.

Limpieza del equipo

i Limpie el equipo según sea necesario, pero como mínimo 2 veces al año.

- Limpie en la bomba especialmente la unidad de rodadura y la carcasa de la bomba.

• Productos de limpieza recomendados en caso de calcificaciones persistentes:
• Producto de limpieza para bombas PumpClean de OASE.
  — Productos de limpieza domésticos sin vinagre y cloro.
• Después de la limpieza enjuague minuciosamente todas las piezas con agua clara.

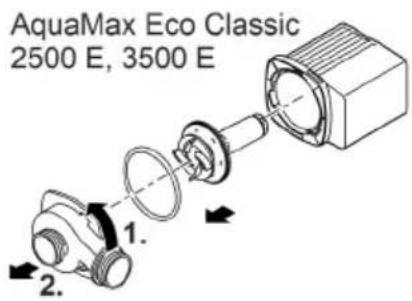

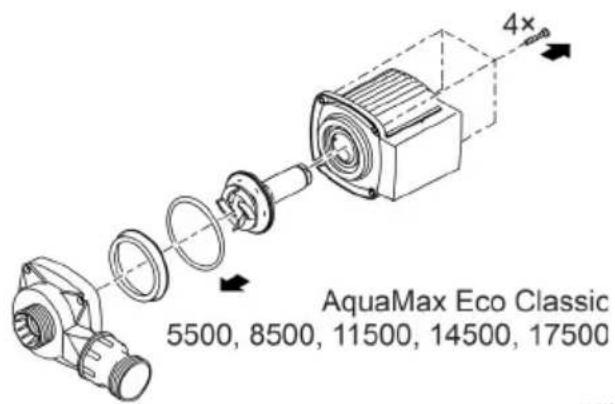

Sustitución de la unidad de rodadura

INDICACIÓN

La unidad de rodadura se guía en el bloque del motor por un cojinete. Este cojinete es una pieza de desgaste y se debe sustituir simultáneamente con la unidad de rodadura.

La sustitución del cojinete requiere conocimientos especiales y herramientas. Encargue la sustitución del cojinete a su comerciante de OASE o envíe la bomba a OASE.

INDICACIÓN

La unidad de rodadura incluye un imán fuerte que atrae las partículas magnéticas (p. ej. virutas de hierro). Las partículas que se quedan adheridas pueden producir daños irreparables en la unidad de rodadura y el bloque del motor.

▶ Elimine minuciosamente las partículas adheridas antes del montaje de la unidad de rodadura.

• Desmonte el bloque motor como se muestra en la ilustración.
• Limpie los componentes con un cepillo y agua limpia.
• Compruebe si las piezas están dañadas. Renueve las piezas dañadas o desgastadas.
• Monte el bloque motor en secuencia contraria.

AquaMax Eco Classic 2500 E, 3500 E

4x AquaMax Eco Classic 5500, 8500, 11500, 14500, 17500

AMX0176

Almacenamiento/ conservación durante el invierno

Ponga el equipo fuera de servicio cuando la temperatura del agua sea inferior a +4 °C o a más tardar cuando se esperen heladas.

• Limpie minuciosamente el equipo.
• Compruebe si el equipo está dañado y sustituya las piezas dañadas si fuera necesario.

- Almacene la bomba sumergida o llena de agua en un entorno exento de heladas. ¡No sumerja la clavija de red en el agua!

Eliminación de fallos

Fallo	Causa	Acción correctora
La bomba no arranca	No hay tensión de alimentación	Compruebe la tensión de alimentación.
	Líneas de alimentación dobla-das	Tienda las líneas de alimentación sin do-bleces
	Líneas de alimentación obstrui-das	Controle/ limpie las líneas de alimentación
	La unidad de rodadura está blo-queada	Elimine el bloqueo, compruebe la suavidad de marcha de la unidad de rodadura
La bomba no transporta. Caudal insuficiente	La carcasa del filtro está obs-truida	Limpie las partes de filtro
	Pérdidas excesivas en las líneas de alimentación	Acorte la longitud de las mangueras al mí-nimo necesario, evite piezas de conexión innecesarias y emplee diámetros de man-guera mayores.
	La unidad de rodadura marcha con dificultad	Compruebe la suavidad de marcha de la unidad de rodadura
La bomba se desconecta des-pués de un corto tiempo de funcionamiento	Agua muy sucia	Limpie la bomba
	La unidad de rodadura está blo-queada	Elimine el bloqueo, compruebe la suavidad de marcha de la unidad de rodadura
	La bomba marché en seco.	Controle/ limpie las línea de alimentación, aumente la profundidad de inmersión (como mínimo 10 cm por debajo de la su-perficie del agua)
	Temperatura del agua muy alta	Cumpla la temperatura del agua máxima permisible. (→Datos técnicos)

Datos técnicos
Datos de equipos

AquaMax Eco Classic			2500 E	3500 E	5500	8500
Tensión de conexión		V CA 220 ... 240
Frecuencia de red		Hz	50	50	50	50
Consumo de potencia máximo		W	23	35	60	80
Capacidad de bombeo máx.		l/h	2600	3500	5300	8300
Altura de bombeo máx.		m	2,2	2,6	2,8	3,2
Categoría de protección			IP68	IP68	IP68	IP68
Profundidad de inmersión máxima		m	4	4	4	4
Lado de aspiración	Rosca		G1	G1	G112	G112
	Conexión man-guera	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Lado de presión	Rosca		G1	G1	G112	G112
	Conexión man-guera	mm	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Tamaño de grano máximo, suciedad gruesa		mm	8	8	8	8
Superficie de entrada del filtro		cm^2	810	810	810	810
Temperatura del agua permisible (emplaza-miento sumergido)	Durante el funcio-namiento	°C	+4... +35	+4... +35	+4... +35	+4... +35
	Fuera de servicio	°C	+4... +35	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura ambiente (emplazamiento en seco)	Durante el funcio-namiento y con-vección	°C	+4 ... +30	+4 ... +30	+4 ... +30	+4 ... +30
	Durante el funcio-namiento y refri-geración forzada	°C	+4 ... +40	+4 ... +40	+4 ... +40	+4 ... +40
Dimensiones	Longitud	mm	280	280	280	280
	Anchura	mm	230	230	230	230
	Altura	mm	140	140	140	140
Longitud del cable de conexión		m	10	10	10	10
Peso		kg	2,8	3,0	3,2	4,4

AquaMax Eco Classic			11500	14500	17500
Tensión de conexión		V CA		220 ... 240
Frecuencia de red		Hz	50	50	50
Consumo de potencia máximo		W	100	135	170
Capacidad de bombeo máx.		l/h	11000	13600	17400
Altura de bombeo máx.		m	3,3	3,4	3,7
Categoría de protección			IP68	IP68	IP68
Profundidad de inmersión máxima		m	4	4	4
Lado de aspiración	Rosca		G1 12	G1 12	G1 12
	Conexión man-guera	mm	25, 32, 38	25, 32, 38	25, 32, 38
Lado de presión	Rosca		G2	G2	G2
	Conexión man-guera	mm	25, 32, 38	25, 32, 38	25, 32, 38
Tamaño de grano máximo, suciedad gruesa		mm	8	8	8
Superficie de entrada del filtro		cm ^2	810	810	810
Temperatura del agua permisible (emplaza-miento sumergido)	Durante el fun-cionamiento	°C	+4 ... +35	+4 ... +35	+4 ... +35
	Fuera de servicio	°C	+4 ... +35	+4 ... +35	+4 ... +35
Temperatura ambiente (emplazamiento en seco)	Durante el fun-cionamiento y convección	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Durante el fun-cionamiento y re-frigeración for-zada	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensiones	Longitud	mm	280	280	280
	Anchura	mm	230	230	230
	Altura	mm	140	140	140
Longitud del cable de conexión		m	10	10	10
Peso		kg	5,0	5,0	5,3

Valores del agua permisibles

Agua fresca, agua de estanque

Valor pH		6.8 a 8.5
Dureza	°dH	8 a 15
Cloro libre	mg/l	<0,3
Contenido de cloruro	mg/l	<250
Contenido de sal	%	<0,4
Residuo seco total	mg/l	<50
Temperatura	°C	+4 a +35

ES

Piezas de desgaste

- Unidad de rodadura

Desecho

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

▶ Deseche el equipo a través del sistema de recogida previsto.
▶ Si tiene alguna pregunta, póngase en contacto con su empresa local de eliminación de desechos. Allí recibe las informaciones sobre el desecho adecuado del equipo.
▶ Corte los cables para inutilizar el equipo.

AVISO

- Limpe, anteriormente à montagem, a unidade de rotor de todas as partículas aderentes.
