Тип продукту	Мийка високого тиску
Бренд	Kärcher
Модель	KHP 4
Розміри (Д × Ш × В)	333 × 405 × 870 мм
Вага в робочому стані	9,1 кг
Номінальна напруга	220-240 В ~ 50-60 Гц
Потужність підключення	1,7 кВт
Робочий тиск	10 МПа
Максимально допустимий тиск	13 МПа
Номінальний потік води	5,5 л/хв
Максимальний потік води	7,0 л/хв
Потік миючого засобу	0,3 л/хв
Макс. температура подачі	40 °C
Макс. тиск подачі	1,2 МПа
Клас захисту	II
Ступінь захисту	IP X5
Рівень звукового тиску (LpA)	73 дБ(A)
Рівень звукової потужності (LWA)	89 дБ(A)
Вібрація руки	<2,5 м/с²
Довжина шланга високого тиску	Прибл. 8 м (на котушці)
У комплекті насадки	Роторна насадка + Vario Power (регульована)
Резервуар для миючого засобу	Так, вбудований
Пристрої безпеки	Головний вимикач, блокування рукоятки, розвантажувальний клапан з реле тиску
Гарантія	Відповідно до умов країни (див. інструкцію)

Часті запитання - KHP 4 Kärcher

Як ввести в експлуатацію Kärcher KHP 4?

Поставте прилад на рівну поверхню, під'єднайте шланг подачі води до з'єднання та відкрийте кран. Під'єднайте штекер до мережі, встановіть вимикач у положення I/ON, розблокуйте рукоятку пістолета та натисніть важіль. Прилад запускається.

Як використовувати миючий засіб з KHP 4?

Заповніть резервуар для миючого засобу (дотримуйтесь дозування). Використовуйте насадку Vario Power та поверніть її в положення Mix. Розпиліть на суху поверхню, дайте час подіяти, потім змийте струменем високого тиску.

Що робити, якщо прилад не набирає тиск?

Перевірте налаштування насадки, потік води (кран відкритий), очистіть сітчастий фільтр на вході води та продуйте прилад, працюючи без насадки протягом 1-2 хвилин.

Як зберігати прилад після використання?

Вимкніть вимикач, від'єднайте від мережі, закрийте кран. Натисніть курок для скидання тиску, заблокуйте рукоятку, від'єднайте шланг і змотайте його на котушку. Злийте резервуар для миючого засобу та зберігайте в місці, захищеному від морозу.

Чи можна використовувати KHP 4 з гарячою водою?

Так, максимальна температура подачі становить 40 °C. Не перевищуйте цю температуру.

Як захистити прилад від замерзання?

Повністю спорожніть прилад та аксесуари. Для цього від'єднайте подачу води, зніміть насадку, увімкніть прилад і натискайте курок, поки не припиниться вода. Зберігайте в приміщенні, захищеному від морозу.

Де знайти аксесуари та запасні частини?

Використовуйте виключно оригінальні аксесуари Kärcher. Список запчастин доступний на www.kaercher.com або у авторизованому сервісному центрі.

Яка процедура очищення водяного фільтра?

Від'єднайте прилад від мережі. Зніміть з'єднання подачі води, вийміть сітчастий фільтр за допомогою плоскогубців, промийте його проточною водою та встановіть на місце.

Що робити при значних коливаннях тиску?

Очистіть насадку високого тиску голкою для видалення забруднень, потім промийте. Також перевірте потік води. Якщо проблема не зникає, зверніться до сервісного центру.

Чи має KHP 4 гарантію?

Так, гарантія покриває матеріальні та виробничі дефекти відповідно до умов, що діють у вашій країні. Зберігайте документи про покупку та звертайтеся до свого продавця або сервісного центру Kärcher.

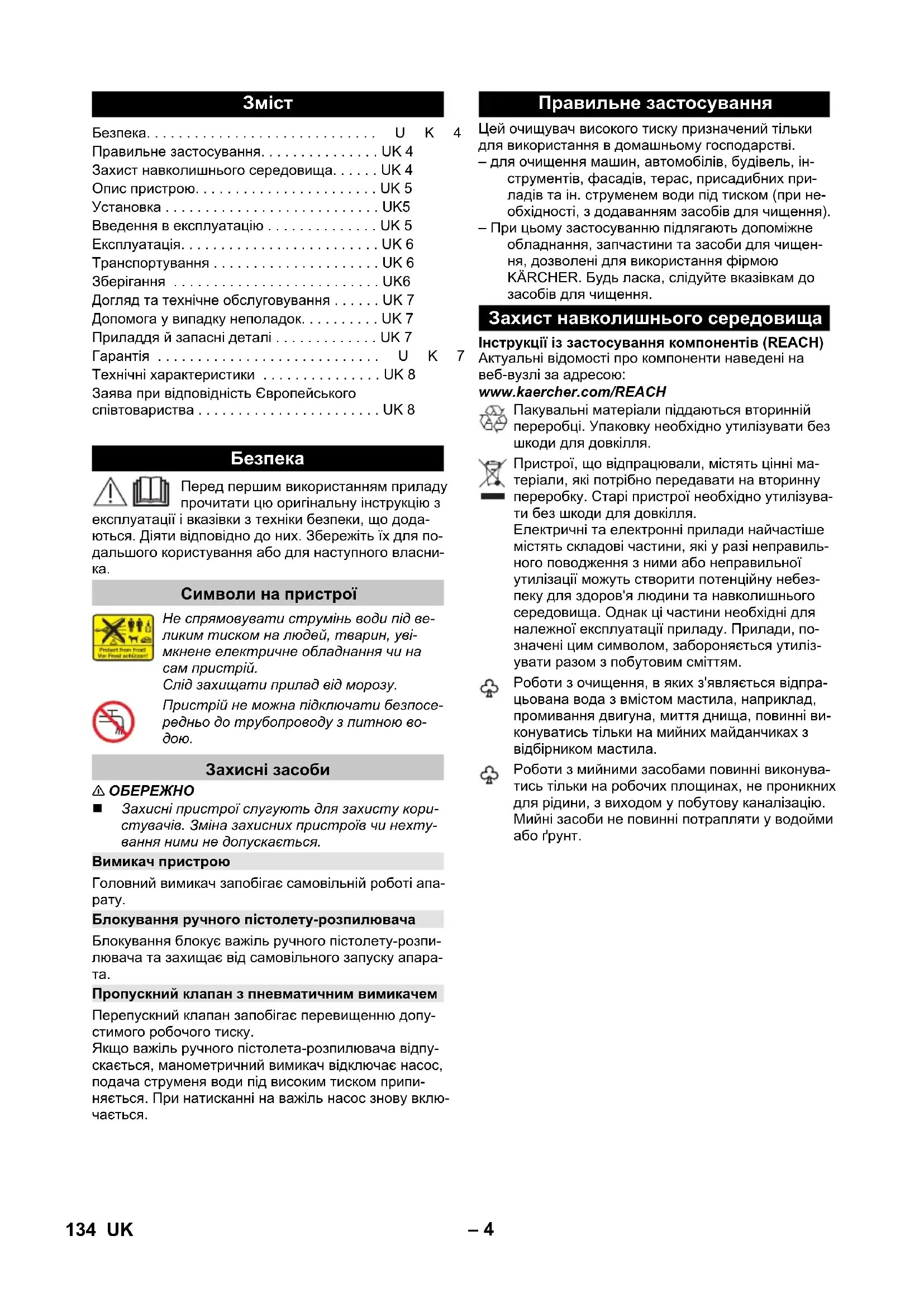

ПОСІБНИК КОРИСТУВАЧА KHP 4 Kärcher

Правильне застосування.....UK 4

Захист навколишнього середовища.....UK 4

Опис пристрою.....UK 5

Установка .... UK5

Введення в експлуатацію ..... UK 5

Експлуатація. UK 6

Транспортування ..... UK 6

Зберігання UK6

Догляд та технічне обслуговування ..... UK 7

Допомога у випадку неполадок. . . . . . . . . UK 7

Приладдя й запасні деталі ..... UK 7

Гарантія U K

Технічні характеристики ..... UK 8

Заява при відповідність Європейського

співтовариства....UK 8

Безпека

Перед першим використанням приладу прочитати цю оригінальну інструкцію з

експлуатації і вказівки з техніки безпеки, що додаються. Діяти відповідно до них. Збережіть їх для подальшого користування або для наступного власника.

Символи на пристрої

Не спрямовувати струмінь води під великим тиском на людей, тварин, увімкнене електричне обладнання чи на сам пристрій.

Слід захищати прилад від морозу.

Пристрій не можна підключати безпосередньо до трубопроводу з питною водою.

Захисні засоби

⚠ ОБЕРЕЖНО

Захисні пристрої слугують для захисту користувачів. Зміна захисних пристроїв чи нехтування ними не допускається.

Вимикач пристрою

Головний вимикач запобігає самовільній роботі апарату.

Блокування ручного пістолету-розпилювача

Блокування блокує важіль ручного пістолету-розпи- лювача та захищає від самовільного запуску апара- та.

Пропускний клапан з пневматичним вимикачем

Перепускний клапан запобігає перевищенню допустимого робочого тиску.

Якщо важіль ручного пістолета-розпилювача відпускається, манометричний вимикач відключає насос, подача струменя води під високим тиском припиняється. При натисканні на важіль насос знову включається.

Правильне застосування

4 Цей очищувач високого тиску призначений тільки для використання в домашньому господарстві.

– для очищення машин, автомобілів, будівель, інструментів, фасадів, терас, присадибних приладів та ін. струменем води під тиском (при необхідності, з додаванням засобів для чищення).

– При цьому застосуванню підлягають допоміжне обладнання, запчастини та засоби для чищення, дозволені для використання фірмою KÄRCHER. Будь ласка, слідуйте вказівкам до засобів для чищення.

Захист навколишнього середовища

Інструкції із застосування компонентів (REACH) 7 Актуальні відомості про компоненти наведені на веб-вузлі за адресою:

Пакувальні матеріали піддаються вторинній переробці. Упаковку необхідно утилізувати без шкоди для довкілля.

Пристрої, що відпрацювали, містять цінні матеріали, які потрібно передавати на вторинну переробку. Старі пристрої необхідно утилізува-ти без шкоди для довкілля.

Електричні та електронні прилади найчастіше містять складові частини, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та навколишнього середовища. Однак ці частини необхідні для належної експлуатації приладу. Прилади, позначені цим символом, забороняється утилізувати разом з побутовим сміттям.

Роботи з очищення, в яких з'являється відпрацьована вода з вмістом мастила, наприклад, промивання двигуна, миття днища, повинні виконуватись тільки на мийних майданчиках з відбірником мастила.

Роботи з мийними засобами повинні виконува- тись тільки на робочих площинах, не проникних для рідини, з виходом у побутову каналізацію. Мийні засоби не повинні потрапляти у водойми або ґрунт.

Опис пристрою

Комплектація пристрою (залежно від моделі) зазначена на упаковці. У цій інструкції з експлуатації міститься опис усіх можливих опцій.

Див. малюнки на сторінці 2

1 Частина з'єднання для підведення води

2 Підведення води із встановленим сітчастим фільтром

3 Головний вимикач „0/OFF“ / „I/ON“ (0/BIMK. / I/УВИМК.)

4 Рукав високого тиску

5 Барабан для шлангу високого тиску

6 Зберігання ручного пістолету-розпилювача

7 Ручка для транспортування

8 Кривошипна ручка для барабана зі шлангом

9 Сітка для відсіку для аксесуарів

10 Мережевий кабель із штепсельною вилкою

13 Ручний пістолет-розпилювач

14 Блокування ручного пістолету-розпилювача

15 Кнопка для від'єднання шлангу високого тиску від ручного пістолету-розпилювача

16 Стуменева трубка з фрезою Для стійких забруднень

17 Струменева трубка з регулюванням тиску (Vario Power)

Трубка призначена для найпоширеніших за- вдань з чищення

Робочий тиск можна плавно підвищувати від «SOFT» (низький) до «HARD» (високий). Для регулювання робочого тиску слід відпустити важіль високонапірного пістолета і повернути струминну трубку в бажане положення. Призначено для роботи з мийним засобом.

Додатково знадобиться

Армований водяний шланг зі стандартною муфтою.

– мінімальний діаметр 1/2 дюйма (13 мм)

– мінімальна довжина 7,5 м

Установка

Перед початком експлуатації апарату встановити додані незакріплені частини.

Рисунки див. на с. 3

Рисунок A

→ Встановити колеса в кріплення.

→ Зафіксувати колеса за допомогою заглушок, що входять до комплекту постачання. Дотримуватись правильності розташування заглушок.

Рисунок В

→ Насадити та загвинтити ручку для транспортування.

Рисунок C

→ Вставити з'єднальний ніпель для короткого високонапірного шланга в латунне кріплення та закріпити за допомогою затиску.

Вказівка: Дотримуватись правильного розміщення з'єднувального ніпелю.

Перевірити надійність кріплення, потягнувши за шланг високого тиску.

Рисунок D

→ Надіти тримач для ручного пістолету-розпилю- вача.

Рисунок E

→ З'єднувальну муфту з комплекту під'єднайте до елементу апарата для подавання води.

Рисунок F

→ Вставити шланг високого тиску в ручний пістолет-розпилювач до клацання.

Вказівка: Дотримуватись правильного розміщення з'єднувального ніпелю.

→ Перевірити надійність кріплення, потягнувши за шланг високого тиску.

Введення в експлуатацію

→ Поставити пристрій на рівну поверхню.

→ Вставте мережевий штекер у розетку.

Подавання води

Потужність див. на Зводській табличці/ в Технічних даних.

Дотримуйтесь порад підприємства водопостачання. УВАГА

Водяні забруднення можуть спричинити пошкодження насосу високого тиску та приладдя. Для захисту радимо скористатись водяним фільтром KÄRCHER (спеціальне приладдя, номер для замовлення 4.730-059).

Рисунок G

→ Вставити шланг для подачі води в муфту відповідного з'єднання.

→ Під'єднати водяний шланг до водоводу.

→ Повністю відкрийте водогінний кран.

Експлуатація

УВАГА

Робота всуху протягом більше 2 хвилин приводить до виходу з ладу насоса високого тиску. Якщо пристрій протягом 2 хвилин не набирає тиск, то його слід вимкнути та діяти відповідно вказівкам, які приводяться в главі "Допомога у випадку неполадок".

Робота під високим тиском

⚠ ОБЕРЕЖНО

Для запобігання пошкодження при очищенні слід зберігати відстань щонайменше 30 см від лакованих поверхонь.

УВАГА

Не чистити автомобільні шини, лакофарбове покриття або чутливі поверхні (наприклад, з деревини) із застосуванням фрези для видалення бруду. Існує загроза пошкодження.

→ Цілком розмотати високонапірний шланг з барабану. При цьому притримувати рукоятку для транспортування.

Рисунок H

→ Надіньте на ручний пістолет-розпилювач струменеву трубку та зафіксуйте її, повернувши на 90°.
→ Увімкніть апарат „І/ОН“ (І/УВІМК.).
→ Розблокувати важіль ручного пістолету-розпилювача.
→ Потягнути за важіль, апарат увімкнеться.

Вказівка: Якщо важіль знову звільниться, апарат знову вимкнеться. Високий тиск залишається в системі.

Експлуатація з засобом для чищення

Примітка: Мийний засіб може додаватись тільки при низькому тиску.

⚠ НЕБЕЗПЕКА

При застосуванні засобів для чищення слід дотримуватися вимог сертифікату безпеки виробника, особливо вказівок відносно застосування засобів індивідуального захисту.

Рисунок I

→ Залити розчин мийного засобу в резервуар для мийного засобу (дотримуючись указівок щодо дозування на ёмкості для мийного засобу).
→ Закрити резервуар для мийного засобу кришкою.
→ Використовувати струменеву трубку з регулюванням тиску (Vario Power)
→ Повернути струменеву трубку в положення „Mix“.
Вказівка: Таким чином, при експлуатації розчин мийного засобу змішується зі струменем води.

Рекомендовані методи очищення

→ Розпилити невелику кількість засобу для чищення на суху поверхню та залишити діяти (не висихати).
→ Змийте розчинений бруд струменем високого тиску.

Припинити експлуатацію

→ Звільніть важіль з ручним розпилювачем
→ Заблокувати важіль ручного пістолету-розпилю- вача.
→ Вставити ручний пістолет-розпилювач у тримач.
→ Під час тривалих перерв у роботы (понад 5 хвилин) апарат слід вимикати „0/OFF“ (0/ВИМК.).

Закінчення роботи

⚠ ОБЕРЕЖНО

Шланг високого тиску від'єднувати від ручного розпилювача або пристрою тільки тоді, коли в системі відсутній тиск.

→ Після роботи з мийним засобом: 3 метою полоскання дати попрацювати приладу протягом близько 1 хвилини.
→ Звільніть важіль з ручним розпилювачем
→ Вимкнути апарат "0/OFF" (0/ВИМК.).
→ Витягніть мережний штекер зі штепсельної розетки.
→ Закрити водопровідний кран.
→ Натиснути на ручку розпилювача, щоб зменшити тиск у системі.
→ Заблокувати важіль ручного пістолету-розпилю- вача.
→ Відокремити апарат від водопостачання.

Транспортування

⚠ ОБЕРЕЖНО

Небезпека травм та пошкоджень!

При транспортуванні слід звернути увагу на вагу пристрою.

Транспортування вручну

→ Прилад тягти за ручку для транспортування.

Транспортування транспортними засобами

→ Спорожніть бак для миючого засобу.
→ Зафіксувати прилад від зсунення та перекидання.

Зберігання

⚠ ОБЕРЕЖНО

Небезпека травм та пошкоджень!

При зберіганні враховувати вагу пристрою.

Зберігати пристрій

Перед тривалим зберіганням, наприклад взимку, слід додатково звернути увагу на вказівки в розділі "Догляд".

→ Встановити пристрій на рівній поверхні.
→ Натиснути розмикальну кнопку на ручному пістолеті-розпилювачі та відділити високонапірний шланг від ручного пістолета-розпилювача.
→ Обернути привідну рукоятку по напряму проти годинникової стрілки і повністю намотати високонапірний шланг на барабан.
→ Вставити ручний пістолет-розпилювач у тримач.
→ Укласти кабель живлення від електромережі та решту приладдя в пристрій.

Захист від морозів

УВАГА

Не повністю випорожнені пристрої та обладнання можуть бути пошкоджені при дії морозу. Повністю випорожнити пристрій та обладнання, а також забезпечити захист від морозу

Щоб уникнути пошкоджень:

→ Відокремити апарат від водопостачання.
→ Відокремити стурменеву трубку від ручного розпилювача.
→ Увімкнути пристрій (1/ON), тиснути на ручку розпилювача до того часу, поки не припиниться вихід води (близько 1 хв).
→ Виключіть пристрій.
→ Зберігати пристрій з усіма аксесуарами у теплому приміщенні.

Догляд та технічне обслуговування

⚠️ НЕБЕЗПЕКА

Небезпека ураження електричним струмом.

■ Перед проведенням будь-яких робіт з обслуговування пристрій слід вимкнути та витягнути штепсельну вилку з розетки.

Очищення сітки в підведенні води

Сітку в підведенні води очищувати регулярно.

→ Зняти муфту з водяного шлангу.

Рисунок J

УВАГА

Сітку не можна пошкоджувати.

→ Витягнути сітку плоскогубцями.
→ Помити сітку під протічною водою.
→ Знову вставити сітку в підведення води.

Очищення фільтру для мийного засобу

Перед довгим періодом зберігання, наприклад узимку:

→ Зніміть фільтр зі всмоктувального шлангу для мийного засобу та промийте його проточною водою.

Допомога у випадку неполадок

Незначні ушкодження ви можете виправити самостійно за допомогою наступного огляду.

У сумнівних випадках, будь-ласка, звертайтеся до компетентної служби технічної підтримки.

⚠️ НЕБЕЗПЕКА

Небезпека ураження електричним струмом.

→ Перед проведенням будь-яких робіт з обслуговування пристрій слід вимкнути та витягнути штепсельну вилку з розетки.

Пристрій не працює

→ Витягнути важіль ручного пістолета-розпилювача, пристрій вимкнеться.
→ Перевірте відповідність напруги, вказаної у заводській табличці, напрузі джерела електроенергії.

→ Перевірити мережевий кабель на пошкодження.

Пристрій не працює під тиском

→ Перевірити настроювання струминної трубки.
→ Перевірити достатність об'єму подачі води.
→ Витягніть з допомогою плоскогубців мережевий фільтр з елементу для водопостачання та промийте його у проточній воді.

→ Перед використанням викачати повітря із пристрою. Ввімкнути пристрій без приєднаної струминної трубки та дати йому попрацювати (не більше 2 хвилин), поки з пістолета не почне виходити вода без бульбашок повітря. Ввімкнути пристрій та знову приєднати струминну трубку.

Великі перепади тиску

→ Очистити форсунку високого тиску: Голкою прибрати бруд з отвору форсунки та промити її водою.
→ Перевірте кількість подаваної води.

Апарат негерметичний

→ Незначну негерметичність апарату зумовлено технічними особливостями. При сильній негерметичності зверніться до авторизованої служби сервісного обслуговування.

Очисний засіб не всмоктується

→ Використовувати струменеву трубку з регулюванням тиску (Vario Power)
Повернути струменеву трубку в положення „Mix“.
→ Почистити фільтр у всмоктувальному шлангу мийного засобу.

Приладдя й запасні деталі

Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантиють безпечну та безперебійну експлуатацію приладу. Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com.

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки. адреси ви зможете знайти на веб-сторінці: www.kaercher.com/dealersearch

Технічні характеристики

Електричне підключення
Напруга 220-240	V1~50-60 Hz
Загальна потужність 1,7 kW
Ступінь захисту IP X5
Клас захисту II	回
Запобіжник (інерційний) 10 A
Підключення водопостачання
Тиск, що подається (макс.) 1,2 МПа
Температура струменя (макс.) 40 °C
Об'єм, що подається (мін). 8 л/хв.
Характеристики потужності
Робочий тиск 10 МПа
Макс. допустимий тиск 13 МПа
Продуктивність насоса, вода 5,5 л/хв.
Максимальний об'єм подачі 7,0 л/хв.
Об'єм подачі, засоби длячищення	0,3 л/хв.
Реактивна сила ручногорозпилювача	13 H
Розміри та вага
Довжина 333 мм
Ширина 405 мм
Висота	870 мм
Вага, у готовності до роботи та заксесуарами	9,1 кг
Розраховані значення згідно EN 60335-2-79
Значення вібрації рука-плечеНебезпека К	<2,5 м/с20,7 м/с2
Рівень шуму L_pA Небезпека K_pA	73 дБ(А)3 дБ(А)
Рівень потужності шуму L_WA +небезпека K_WA	89 дБ(А)

Зберігається право на внесення технічних змін.

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач високого тиску

Тип: КНР 4

Відповідна директива ЄС

2000/14/€C

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/€C

Прикладні гармонізуючі норми

EN 50581

EN 55014-1:2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(А)

Виміряний: 87

Гарантований: 89

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документо- обігу:

S. Reiser

Alfred Kärcher SE & Co. KG

– Диаметрі ең кемі 1/2 дюйм (13 мм)

Катты крысым іркілістері

Тиісті ЕС директивалары

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EO
