ПОСІБНИК КОРИСТУВАЧА Puzzi 81 Adv Kärcher

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. ● Недотримання інструкції з експлуатації та вказівок з техніки безпеки може призвести до пошкодження пристрою та небезпеки травмування оператора та інших осіб. ●У разі виявлення транспортних ушкоджень відразу проінформувати торгового представника. ●Під час розпакування пристрою перевірити його комплектність і цілісність. Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH Використання за призначенням ●Цей миючий пилосос призначений для вологого прибирання оббивки, текстильних чохлів, килимів та килимових покриттів. ●Цей пристрій придатний для професійного використання, наприклад, в готелях, школах, лікарнях, фабриках, магазинах, офісах і бюро з оренди нерухомості. Puzzi 8/1 (Adv) Elektros jungtis Tinklo įtampa V 220-240 Fazė ~1 Tinklo dažnis Hz 50-60 Saugiklio rūšis IPX4 Apsaugos klasė II Maksimali ventiliatoriaus variklio galia W 1380 Ventiliatoriaus variklio vardinė ga- lia W 1200 Purškimo siurblio galia W 40 Įrenginio galios duomenys Pilamo švaraus vandens kiekis l 8 Pripildomo nešvaraus vandens kiekis

• Kabelio ilgis m 7,5 Загальні вказівки p. 125
• Охорона довкілля p. 125
• Використання за призначенням p. 125
• Огляд пристрою p. 126
• Введення в експлуатацію p. 126
• Керування p. 127
• Методи очищення p. 127
• Транспортування p. 128
• Зберігання p. 128
• Догляд та технічне обслуговування p. 128
• Допомога в разі несправностей p. 129
• Гарантія p. 129
• Приладдя та запасні деталі p. 129
• Декларація про відповідність стандартам ЄС.129 Технічні характеристики 26 Українська Огляд пристрою Керівництво зі швидкого введення в експлуатацію Малюнок A 1 Підключення розпилювального/ всмоктувального шланга до пристрою, а також до насадки для м'яких меблів або ручки 2 Приготування миючого розчину, заповнення бака для чистої води 3 Обирання режиму роботи 4 Очищення 5 Спорожнення бака для чистої води 6 Спорожнення бака для брудної води 7 Наповнення бака для чистої води (без миючого засобу), промивання пристрою 8 Очищення ворсового фільтра, очищення фільтра для чистої води 9 Охолодження пристрою Опис пристрою Малюнок B 1 Насадка для м'яких меблів 2 Тримач для приладдя 3 Мережевий кабель 4 Гачок розпилювального/всмоктувального шланга або гачок для кабелю 5 Вимикач розпилювання 6 Вимикач всмоктування 7 Корпус 8 Заводська табличка 9 Напрямний ролик 10 Патрубок розпилювального шланга 11 Підлогова насадка для чищення килимів (тільки Adv) 12 Адаптер для килимів 13 Розблокування підлогової насадки 14 Патрубок для всмоктувального шланга 15 Кришка 16 Бак для чистої води 17 Ручка для перенесення пристрою разом з фіксатором всмоктувальної трубки 18 Мундштук насадки (червоний) 19 Накидна гайка 20 Всмоктувальна трубка (тільки Adv) 21 Мундштук насадки (зелений) 22 D-подібна ручка (тільки Adv) 23 Ручка (тільки Adv) 24 Важіль на ручці 25 Важіль на насадці для м'яких меблів 26 Розпилювальний шланг 27 Всмоктувальний шланг 28 Розпилювальний / всмоктувальний шланг 29 Керівництво зі швидкого введення в експлуатацію 30 Бак для брудної води, знімний 31 Ручка бака для брудної води 32 Ущільнення на кришці 33 Ворсовий фільтр 34 Фільтр для чистої води Таблиця мундштуків насадок Введення в експлуатацію p. 1301

1. Перед кожним запуском перевіряйте кабель

живлення, подовжувальний шнур та шланги на наявність пошкоджень. Встановлення приладдя

1. Тільки Adv: помістити всмоктувальну трубку на

підлогову насадку і вручну затягнути накидну гайку на підлоговій насадці.

2. Тільки Adv: за потреби пересунути D-подібну

ручку на всмоктувальній трубці та затягнути її вручну в потрібному положенні. D-подібну ручку легше надягати за допомогою миючого засобу або іншого мастильного матеріалу.

3. Тільки Adv: встановити ручку на всмоктувальну

і вручну затягнути накидну гайку на ручці.

4. Приєднати всмоктувальний шланг до патрубка

всмоктувального шланга пристрою. Установити муфту розпилювального шланга на патрубок розпилювального шланга пристрою та зафіксувати.

5. Приєднати всмоктувальний шланг до насадки

для м'яких меблів або ручки. Приєднати муфту розпилювального шланга до насадки для м'яких меблів або ручки та зафіксувати. Колір Номер

Puzzi 10/1 Синій 6.415-

Puzzi 8/1, Puzzi 9/1 BpУкраїнська 127 Приготування миючого розчину

Небезпека миючих засобів Небезпека травмування та пошкоджень Дотримуйтесь всіх інструкцій, що додаються до миючих засобів, якими ви користуєтеся.

Тепла вода (максимум 50 °C) підвищує ефект очищення. Перевірити термостійкість поверхні, що очищатиметься.

З метою дбайливого ставлення до навколишнього середовища слід економно використовувати миючі

1. Змішати чисту воду та миючий засіб в чистій

ємності (концентрацію зазначено в інструкціях до миючого засобу). Розчинити миючий засіб у воді. Наповнити бак чистою водою

1. Залити миючий розчин у бак для чистої води.

Рівень заповнення не повинен перевищувати позначку "MAX". Протипінний засіб

Під час очищення килимових підлогових покриттів від раніше нанесеного шампуню в баку для брудної води утворюється піна. Піноутворенню можна запобігти, додавши протипінний засіб.

1. Додати протипінний засіб (спеціальне приладдя)

в бак для брудної води.

2. Для вмикання всмоктувальної турбіни натиснути

на вимикач пилососу.

3. Для вмикання розпилювального насоса

натиснути вимикач розпилювача. Режим очищення

Небезпека миючого розчину Небезпека пошкодження Перед застосуванням пристрою перевірте предмет, який підлягає очищенню, на стійкість кольору та водостійкість у непомітному місці.

1. Видалити з поверхні, що підлягає очищенню,

вільні частки забруднення.

2. Для розпилювання миючого розчину натиснути

на важіль насадки для м'яких меблів або ручки.

3. Пересуватися по поверхні, яку потрібно

стежками, що частково перекривають одна одну. При цьому слід потягнути насадку назад (не пересуваючи її).

4. Тільки Adv: При перервах у роботі всмоктувальну

трубку (з насадкою для підлоги) можна встановити на рукоятку пристрою.

5. При зміні насадки для м'яких меблів її можна

вставити в тримач для приладдя. Вимкнення пристрою

1. Вимкнути розпилювач і пилосос.

2. Вийняти штепсельну вилку з розетки.

Випорожнення бака для брудної води

1. Якщо бак для брудної води заповнений, слід

вимкнути пилосос та розпилювач.

3. Вийняти бак для брудної води з пристрою та

спорожнити його. Спорожнення бака для чистої води

1. Вимкнути пристрій.

2. Для скидання тиску слід коротко натиснути на

важіль насадки для м'яких меблів або ручки.

3. Від'єднати насадку для м'яких меблів або ручку

від розпилювального / всмоктувального шланга.

4. Установити всмоктувальний шланг у бак для

5. Натиснути вимикач всмоктування для

ввімкнення всмоктувальної турбіни.

6. Спорожнити бак для

чистої води та вимкнути

8. Дістати бак для брудної води з пристрою та

спорожнити його. Промивання пристрою

1. Під'єднати насадку для м'яких меблів або ручку

(із всмоктувальною трубкою та підлоговою насадкою) до всмоктувального шланга.

2. Приєднати муфту розпилювального шланга до

насадки для м'яких меблів або ручки та зафіксувати.

3. Налити в бак для чистої води приблизно 2 літри

водопровідної води. Не додавати миючих

4. Натиснути вимикач

розпилювання для ввімкнення розпилювального насоса.

5. Тримати насадку для м'яких меблів чи підлогову

6. Натиснути на важіль насадки для м'яких меблів

або ручки та промивати пристрій протягом 1-2

7. Вимкнути пристрій.

Після кожного використання

1. Промивати пристрій.

2. Випорожнити бак для брудної води та промити

під проточною водою.

3. Випорожнити бак для чистої води.

4. Очистити бак ззовні вологою ганчіркою.

5. Аби уникнути неприємних запахів, перед

тривалими простоями видалити з пристрою всю

6. Дати пристрою повністю висохнути: Зняти

кришку або зсунути її вбік. Зберігання пристрою

1. Намотати мережевий кабель навколо ручки

пристрою і кришки. Малюнок C

2. Зберігати пристрій в сухому приміщенні, вживши

заходів від несанкціонованого використання. Методи очищення Середній рівень забруднення

1. Розпилення миючого розчину й обробка

Повторна обробка пилососом без розпилення скорочує час висихання.128 Українська Сильні забруднення або плями

1. При вимкненій всмоктувальній турбіні нанести

миючий розчин і залишити його на поверхні, що очищується, на 10-15 хвилин.

2. Очищати поверхню так само, як при звичайному

забрудненні. Чистка оббивки

1. Тільки Adv: встановити насадку для м'яких

меблів замість насадки для підлоги (із всмоктувальною трубкою та ручкою).

2. Для чутливих матеріалів слід використовувати

меншу кількість миючого засобу і розпилювати його на поверхню з відстані приблизно 200 мм. Після цього поверхню треба просто пропилососити. Поради щодо чищення ● Заздалегідь розпилити миючий засіб на сильно забруднені ділянки і дати йому подіяти протягом 5-10 хвилин. ●Завжди слід працювати в напрямку від світла до тіні (від вікна до дверей). ●Завжди рухатися від очищеної до неочищеної

●Чим чутливіше покриття (східні та берберські килими, оббивна тканина), тим меншою має бути концентрація миючого засобу. ●Килимові покриття з тильною стороною з джутової тканини при надмірній вогкості можуть збігатися й вицвітати. ●Після чищення слід розчесати килими з високим ворсом, поки вони ще вологі, у напрямку ворсу (наприклад, щіткою для ворсу або скребком). ● Нанесення складу, що просочує, після вологого прибирання запобігає швидкому повторному забрудненню текстильного покриття.

уникнення утворення прим'ятин або плям іржі ходити по очищеній поверхні або ставити на неї меблі можна лише після того, як вона висохне. ●Для покращення результатів чищення слід після використання миючих засобів промити очищену поверхню чистою водою. Миючий засіб Для отримання додаткової інформації запитуйте інформаційний паспорт продукту та паспорт безпеки ЄС для відповідного миючого засобу. Транспортування

Недотримання ваги Небезпека травмування та пошкоджень Під час транспортування враховувати вагу

1. Намотати мережевий кабель навколо ручки

пристрою та кришки. Помістити розпилювальний/всмоктувальний шланг у гачок. Вставити насадку для м'яких меблів в тримач для

2. Тільки Adv: встановити всмоктувальну трубку (з

насадкою для підлоги) на ручку пристрою. Намотати мережевий кабель та повісити його на гачок для кабелю. Малюнок E

3. Під час транспортування в транспортних засобах

закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню.

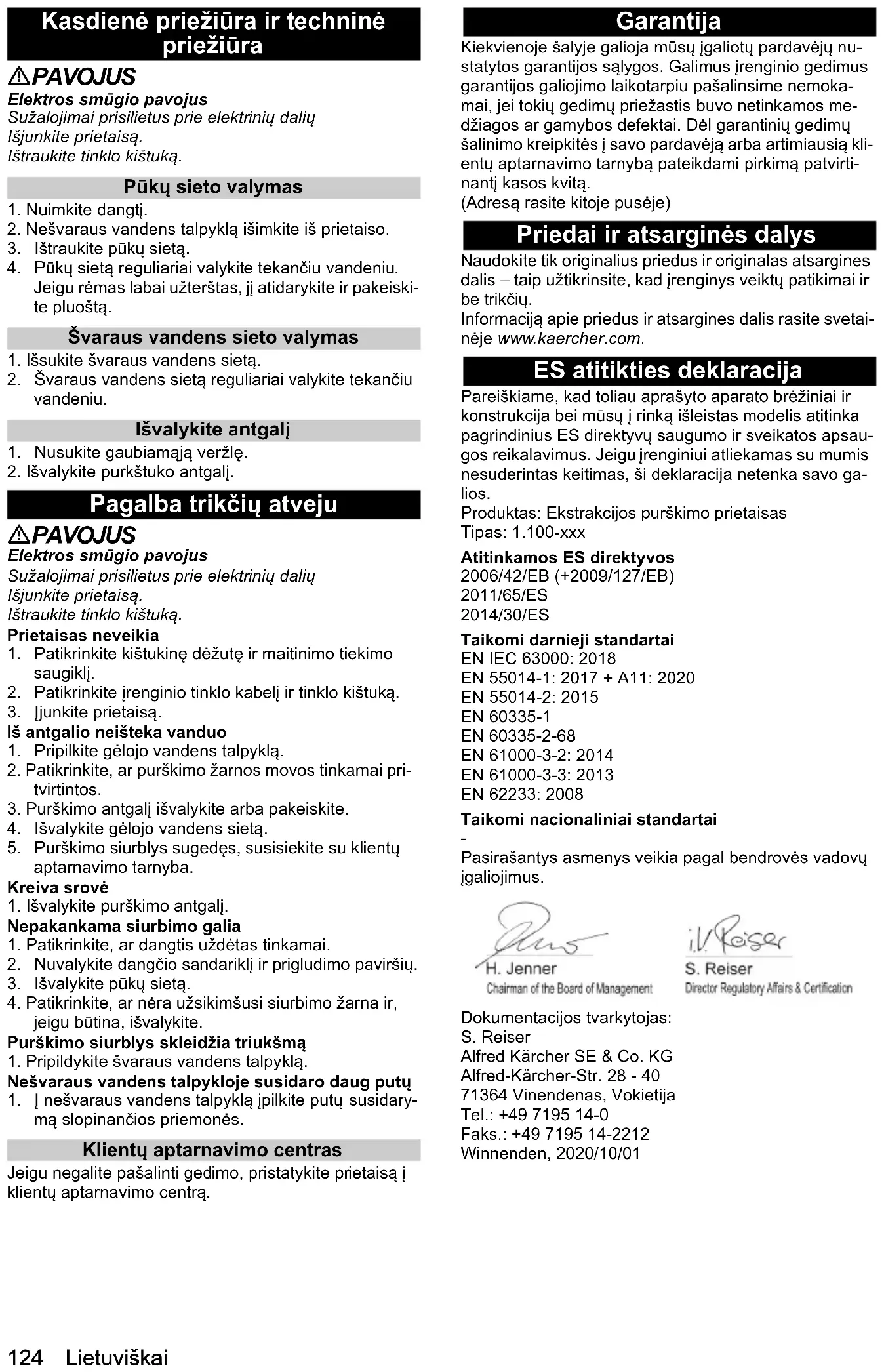

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою. Пристрій має зберігатися лише у приміщеннях. Догляд та технічне обслуговування

Небезпека ураження електричним струмом Травми в результаті торкання струмоведучих

Вимкнути пристрій. Витягти штепсельну вилку. Очищення ворсового фільтра

2. Вийняти бак для брудної води з пристрою.

3. Витягнути ворсовий фільтр.

4. Регулярно промивати ворсовий фільтр під

проточною водою. При сильному забрудненні слід відкрити рамку й замінити фільтрувальний

Очищення фільтра для чистої води

1. Викрутити фільтр для чистої води.

2. Регулярно промивати фільтр для чистої води під

проточною водою. Очистити сопло

1. Відкрутити накидну гайку.

2. Очистити мундштук насадки.

Позначення Назва Дозуванн

Миючий засіб CarpetPro (0,8

RM 760 1 % 6.295-175.0 Миючий засіб CarpetPro, iCapsol (16 шт.)

RM 760 2 таблетки на 8 літрів 6.295-850.0 Миючий засіб CarpetPro, швидковисихаю чий (10 літрів) RM 767

1 % 6.295-854.0 Просочувальний засіб CarpetPro (5 літрів) RM 762

20 % 6.295-852.0 Піновидаляючий засіб (2,5 літри) RM 761

0,5 % 6.291-389.0Українська 129 Допомога в разі несправностей

Небезпека ураження електричним струмом Травми в результаті торкання струмоведучих

Вимкнути пристрій. Витягти штепсельну вилку. Пристрій не працює

1. Перевірити розетку та запобіжник системи

2. Перевірити мережевий кабель та штепсельну

3. Увімкнути пристрій.

З насадки не виходить вода

1. Наповнити бак для чистої води.

2. Перевірити правильність установлення муфт на

розпилювальному шлангу.

3. Очистити або замінити мундштук насадки.

4. Очистити фільтр для чистої води.

5. У разі несправності розпилювального насоса

слід звернутися до служби підтримки. Струмінь розпилення лише з одного боку

1. Очистити мундштук насадки.

Недостатня потужність всмоктування

1. Перевірити правильність положення кришки.

2. Очистити ущільнювач на кришці та контактну

3. Очистити ворсовий фільтр.

всмоктувальний шланг на наявність забруднень, у разі необхідності очистити. Розпилювальний насос працює занадто гучно

1. Наповнити бак для чистої води.

Сильне піноутворення в баку для брудноъ води

1. Додати протипінний засіб (спеціальне приладдя)

в бак для брудної води. Сервісна служба Якщо пошкодження не можна усунути, необхідно перевірити пристрій у сервісній службі.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: миючий

Тип: 1.100-xxx Відповідні директиви ЄС 2006/42/EG (+2009/127/EG) 2011/65/ЄС 2014/30/ЄС Застосовувані гармонізовані стандарти EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-68 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Застосовувані національні стандарти

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] Winnenden, 2020/10/01130 Українська Технічні характеристики Зберігається право на внесення технічних змін. Puzzi 8/1 (Adv) Електричне підключення Напруга мережі V 220-240 Фаза ~1 Частота мережі Hz 50-60 Ступінь захисту IPX4 Клас захисту II Максимальна потужність електродвигуна вентилятора W 1380 Номінальна потужність вентилятора W 1200 Продуктивність розпилювального насоса W40 Робочі характеристики пристрою Заправна ємність чистої води l8 Заправна ємність брудної води l7 Кількість повітря (макс.) l/s 71 Розрыдження (макс.) kPa (mbar) 27,0 (270) Тиск розпилення MPa 0,1 Тиск розпилення (макс.) MPa 0,3 Об'єм розпилення l/min 1 Температура миючого розчину

°C 50 Розміри та вага Типова робоча вага kg 8,6 Довжина x ширина x висота mm 525 x 335 x

Умови навколишнього середовища Температура навколишнього середовища (макс.) °C +40 Розраховані значення згідно з EN 60335-2-68 Рівень звукового тиску L

dB(A) 1 Значення вібрації на руці/кисті m/s

0,2 Мережний кабель Тип мережевого кабелю mm

H05VV- F 2x1,0 Номер деталі (EU) 6.648-

Номер деталі (GB) 6.647-

Номер деталі (CH) 6.647-
