Тип продукту	LED телевізор
Бренд	Sony
Модель	Bravia KDL-43WG665
Розмір екрану	43 дюйми (108 см)
Роздільна здатність	Full HD 1920 x 1080 пікселів
Розміри (Ш x В) без підставки	974 x 572 мм
Глибина (стандартне настінне кріплення)	130 мм
Глибина (тонке настінне кріплення)	88 мм
Сумісність з настінним кріпленням	Sony SU-WL450 (VESA 400x300)
Живлення	220-240 V AC, 50/60 Hz
Основні функції	Прийом DVB-T/C/S, телетекст, таймер, батьківський контроль
Підключення	Входи HDMI, USB, Ethernet, Wi-Fi (залежно від версії)
Догляд та чищення	Чистити м'якою сухою тканиною. Не використовувати абразивні засоби.
Безпека	Настінне встановлення кваліфікованим фахівцем. Не спирайтеся на телевізор.
Запчастини	Доступні в авторизованих сервісних центрах Sony

Часті запитання - Bravia KDL43WG665 SONY

Яке настінне кріплення сумісне з Sony Bravia KDL-43WG665?

Рекомендоване настінне кріплення - Sony SU-WL450. Воно дозволяє стандартне або тонке кріплення.

Чи можу я самостійно встановити настінне кріплення?

Sony рекомендує довірити встановлення авторизованому монтажнику з міркувань безпеки. Неправильне встановлення може призвести до травм.

Яку вагу повинна витримувати стіна для цього телевізора?

Стіна повинна витримувати щонайменше в чотири рази більше ваги телевізора. Зверніться до довідкового посібника щодо точної ваги.

Які розміри телевізора без підставки?

Розміри: ширина 974 мм, висота 572 мм. Глибина залежить від типу кріплення: 130 мм при стандартному, 88 мм при тонкому.

Як закріпити ремінь безпеки внизу телевізора?

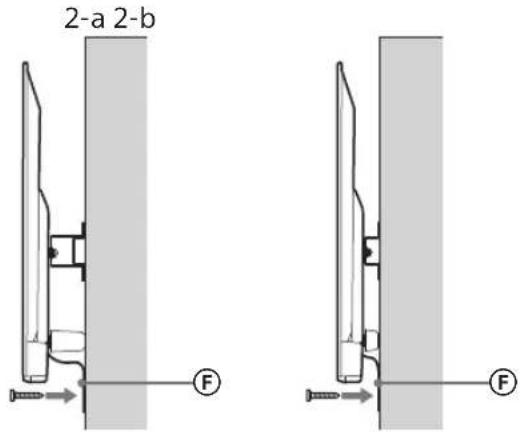

Після встановлення використовуйте наданий ремінь, щоб утримувати нижню частину телевізора. Міцно закріпіть його на стіні гвинтом 5 мм (не входить у комплект).

Чи можна використовувати інші гвинти, крім тих, що входять у комплект настінного кріплення?

Ні, використовуйте лише гвинти з комплекту (PSW 6x20 тощо) для кріплення деталей до телевізора. Для стіни вибирайте гвинти, що підходять до матеріалу.

Чи можна встановити телевізор над кондиціонером?

Ні, уникайте встановлення телевізора над кондиціонером або під ним. Витік води або потоки повітря можуть спричинити пожежу або ураження електричним струмом.

Що робити, якщо потрібно зняти телевізор зі стіни?

Виконайте процедуру встановлення у зворотному порядку. Потрібно щонайменше дві особи. Міцно підтримуйте телевізор і зніміть його з основи.

Як чистити екран телевізора?

Використовуйте м'яку суху тканину. Ніколи не використовуйте абразивні засоби або розчинники. Відключіть пристрій перед чищенням.

Де можна знайти довідковий посібник телевізора?

Довідковий посібник додається до телевізора. Ви також можете завантажити його на сайті підтримки Sony.

ПОСІБНИК КОРИСТУВАЧА Bravia KDL43WG665 SONY

2-a Стандартен монтаж

2-b Тесен монтаж

Стандартен монтаж (2-а)

Стандартен монтаж (2-а)

Стандартен монтаж (2-а)

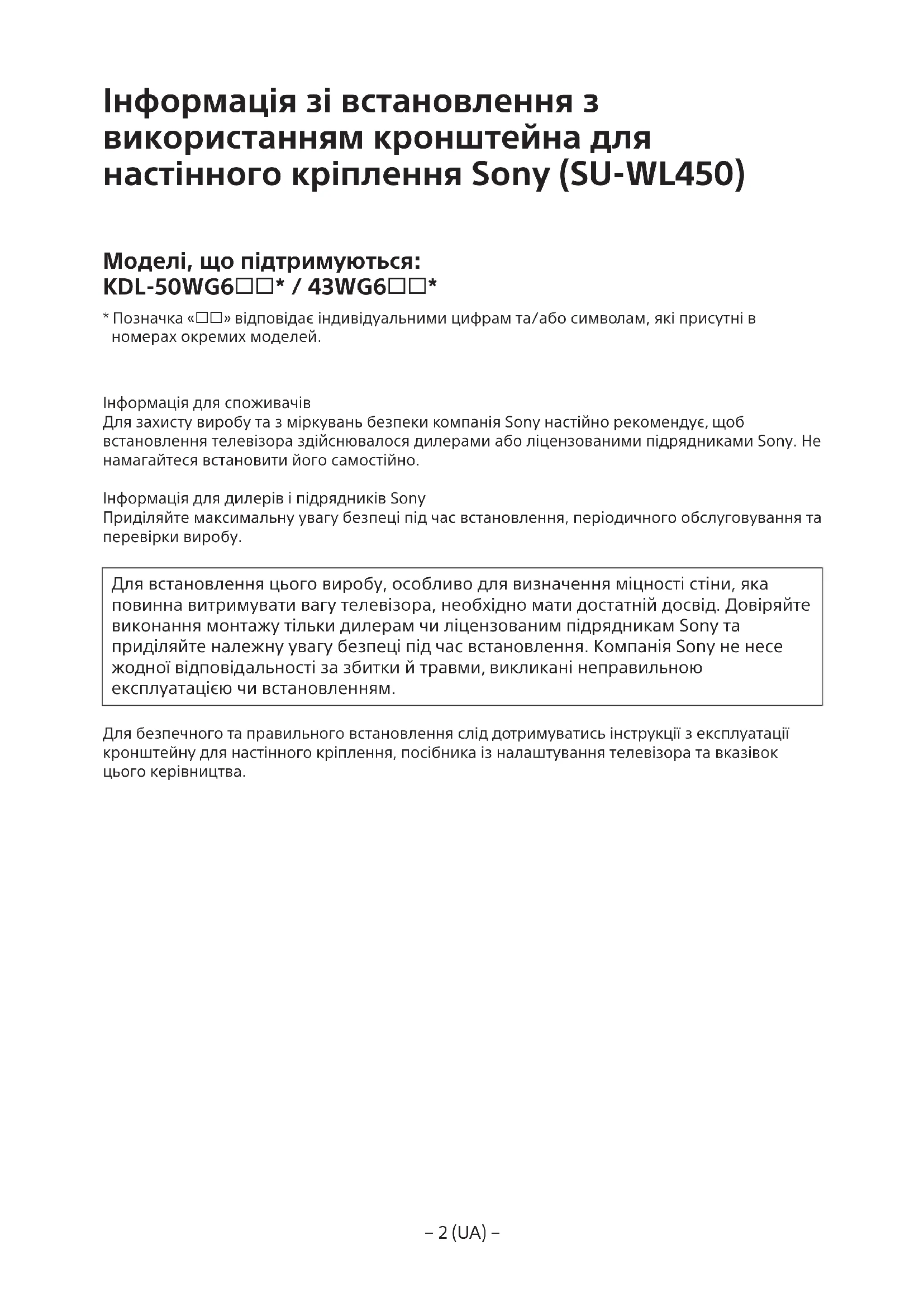

Інформація зі встановлення з використанням кронштейна для настінного кріплення Sony (SU-WL450)

Моделі, що підтримуються: KDL-50WG6□□* / 43WG6□□*

* Позначка «□□» відповідає індивідуальними цифрам та/або символам, які присутні в номерах окремих моделей.

Інформація для споживачів

Для захисту виробу та з міркувань безпеки компанія Sony настійно рекомендує, щоб встановлення телевізора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно.

Інформація для дилерів і підрядників Sony

Приділяйте максимальну увагу безпеці під час встановлення, періодичного обслуговування та перевірки виробу.

Для встановлення цього виробу, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід. Довіряйте виконання монтажу тільки дилерам чи ліцензованим підрядникам Sony та приділяйте належну увагу безпеці під час встановлення. Компанія Sony не несе жодної відповідальності за збитки й травми, викликані неправильною експлуатацією чи встановленням.

Для безпечного та правильного встановлення слід дотримуватись інструкції з експлуатації кронштейну для настінного кріплення, посібника із налаштування телевізора та вказівок цього керівництва.

кронштейн для настінного кріплення

Відомості з безпеки

Дякуємо за придбання цього виробу.

До уваги споживачів

Для встановлення цього виробу необхідно мати достатні знання та навички. Обов'язково доручіть установлення дилеру компанії Sony або підрядникам, які мають ліцензію, та зверніть особливу увагу на безпеку під час монтажу. Компанія Sony не несе відповідальності за шкоду та травми, що виникли через неправильне поводження або неналежно виконаний монтаж або монтаж будь-якого іншого виробу, крім зазначеного тут. Це не стосується ваших прав передбачених законом (якщо такі €).

До уваги дилерів компанії Sony

Для встановлення цього виробу необходимо мати достатні знання та навички. Обов'язково уважно прочитайте цей посібник, щоб безпечно виконати роботи з монтажу. Компанія Sony не несе відповідальності за шкоду та травми, що виникли через неправильне поводження або неналежно виконаний монтаж. Після встановлення передайте цей посібник споживачу.

У цьому посібнику з експлуатації описано правильне поводження з виробом, а також наведено важливі застережні заходи, необхідні для уникнення нещасних випадків. Обов'язково уважно прочитайте цей посібник і використовуйте виріб належним чином. Зберігайте цей посібник для перегляду в майбутньому.

Під час розробки продуктів Sony безпека стоїть на першому місці. Однак, неправильне поводження з виробами може призвести до серйозних травм унаслідок пожежі, ураження електричним струмом, перекидання виробу чи його падіння. Щоб запобігти таким випадкам, обов'язково дотримуйтеся правил техніки безпеки.

Дата виготовлення зазначена на виробі та упаковці на етикетці зі штрих-кодом у наступному форматі: YYYY/MM, де YYYY – рік, MM – місяць виготовлення.

Виробник: Соні Віжуал Продактс Інк., 2-10-1 Осакі Шінагава-ку Токіо, 141-8610 Японія Зроблено в Китаї

ПОПЕРЕДЖЕННЯ

Зазначені вироби

Цей кронштейн для настінного кріплення призначено для використання лише з телевізорами, зазначеними для даного виробу. Інформацію щодо можливості використання кронштейна для настінного кріплення дивіться в Довідниках до відповідних моделей телевізора.

До уваги споживачів

ЗАСТЕРЕЖЕННЯ

Якщо не дотримуватися наведених нижче застережних заходів, можливі серйозні травми чи смерть унаслідок пожежі, ураження електричним струмом чи падіння виробу.

Обов'язково доручіть установлення підрядникам, які мають ліцензію, та слідкуйте за тим, щоб під час монтажу поряд не було дітей.

Якщо кронштейн для настінного кріплення або телевізор установлено неправильно, можуть статися наведені нижче нещасні випадки. Монтаж мають виконувати підрядники, які мають ліцензію.

• Телевізор може впести та призвести до таких серйозних травм, як синець або перелом.
• Якщо стіна, на яку встановлюється кронштейн для настінного кріплення, нестабільна, нерівна або неперпендикулярна підлозі, кронштейн може впести та стати причиною травмування або пошкодження майна. Стіна має бути здатною витримати вагу, що принаймні у чотири рази перевищує вагу телевізора. (Вагу телевізора можна дізнатися в Довіднику.)

- Якщо кронштейн для настінного кріплення встановлюється на стіні недостатньо надійно, кронштейн може впасти та стати причиною травмування або пошкодження майна.

Щодо дітей

• Не дозволяйте дітям залазити на телевізор.
• Тримайте малі деталі поза доступом дітей, щоб діти їх випадково не проковтнули.

Обов'язково доручіть переміщення або демонтування телевізора підрядниками, які мають ліцензію.

Якщо переміщення або демонтування телевізора виконуватимуть інші особи, окрім підрядників, які мають ліцензію, телевізор може власти та стати причиною травмування або пошкодження майна. Перенесення або демонтаж телевізора повинні здійснювати щонайменше двоє людей (щонайменше трое, якщо діагональ телевізора складає 75 дюймів або більше).

Не викручуйте гвинти, тощо, після монтування телевізора.

Якщо зробити це, телевізор може впasti та завдати серйозних травм чи призвести до пошкодження майна.

Не змінюйте деталі кронштейна для настінного кріплення.

Якщо зробити це, кронштейн для настінного кріплення може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не встановлюйте ніяких інших пристроїв, крім зазначеного виробу.

Цей кронштейн для настінного кріплення призначено для використання лише із зазначеним виробом. У випадку встановлення інших пристроїв, крім зазначених, вони можуть впasti чи зламатися та завдати серйозних травм чи призвести до пошкодження майна.

Не застосовуйте до кронштейна для настінного кріплення інші навантаження, окрім телевізора. Не розхитуйте телевізор уліво/вправо чи вгору/вниз.

Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не спирайтеся на телевізор і не чіпляйтеся за нього.

Не спирайтеся на телевізор і не чіпляйтеся за нього, оскільки він може впасти на вас та завдати серйозних травм.

ПОПЕРЕДЖЕННЯ

Якщо не дотримуватися наведених нижче застережних заходів, це може призвести до серйозних травм чи пошкодження майна.

Під час очищення або обслуговування виробу не прикладайте до нього надмірної сили.

Не прикладайте надмірної сили до верхньої частини телевізора. Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Застережні заходи

- Якщо телевізор, установлений на кронштейн для настінного кріплення, буде використовуватися протягом тривалого часу, залежно від матеріалу, яким вкрита стіна, поверхня стіни за телевізором чи над ним може знебарвитися або від стіни можуть відклеїтися шпалери.

• Якщо кронштейн для настінного кріплення зняти після того, як його було встановлено на стіні, в стіні залишаться отвори від шурупів.
• Не використовуйте кронштейн для настінного кріплення в місцях, де відбувається механічна вібрація.

Встановлення кронштейна для настінного кріплення

До уваги дилерів компанії Sony

ЗАСТЕРЕЖЕННЯ

Наведені нижче інструкції призначено лише для дилерів компанії Sony. Обов'язково прочитайте застережні заходи, викладені вище, і зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу.

Не встановлюйте кронштейн для настінного кріплення в місцях на стіні, де краї чи боки телевізора виступають за межі поверхні стіни.

Не встановлюйте кронштейн для настінного кріплення на таких поверхнях, як колони, оскільки в цих місячах краї чи боки виробів виступають за межі поверхні стіни. Якщо людина чи предмет випадково вдарить по куту чи боковій стороні телевізора, які виступають за край стіни, це може спричинити травму або призвести до пошкодження майна.

Не встановлюйте телевізор над чи під кондиціонером.

Якщо телевізор протягом тривалого часу зазнає впливу води, що витікає, або потоку повітря з кондиціонера, це може спричинити пожежу, ураження електричним струмом або несправності в роботі телевізора.

Надійно встановлюйте кронштейн для настінного кріплення на стіні відповідно до інструкцій у цьому посібнику з експлуатації.

Якщо гвинти слабо закріплені або випадають, кронштейн для настінного кріплення може впасти і стати причиною травмування або пошкодження майна. Гвинти мають відповідати матеріалу, яким вкрита стіна. Щоб забезпечити надійне встановлення, використовуйте принаймні чотири гвинти діаметром 8 мм (або еквівалент).

Використовуйте гвинти та допоміжні частини з комплекту постачання належним чином відповідно до інструкцій у цьому посібнику з експлуатації. Використання деталей-замінників може призвести до падіння телевізора та його пошкодження або травмування людей.

Збирайте кронштейн належним чином, дотримуючись процедури, описаної в цьому посібнику з експлуатації.

Якщо гвинти слабо закріплені або випадають, телевізор може впасти та пошкодитися або травмувати людей.

Надійно затягніть гвинти у зазначеному положенні.

Якщо це не зробити, телевізор може впасти та пошкодитися або травмувати людей.

Під час монтажу слід уникати поштовхів у напрямку телевізора.

У разі поштовху телевізор може впasti або розбитися. Це може стати причиною травмування.

Встановлюйте телевізор на перпендикулярній стіні з рівною поверхнею.

Якщо ця умова не виконується, телевізор може власти та завдати серйозних травм.

Після монтажу телевізора зафіксуйте кабелі належним чином.

Якщо люди або об'єкти заплутаються в кабелях, це може привести до пошкодження телевізора або травмування.

Слідкуйте за тим, щоб шнур живлення змінного струму або з'єднувальний кабель не був затиснутий.

Якщо шнур живлення змінного струму або з'єднувальний кабель затиснений між виробом та стіною або зігнутий чи скручений із прикладанням сили, його внутрішні провідники можуть оголитися й спричинити коротке замикання або пробивання електричного струму. Це може призвести до пожежі або ураження електричним струмом.

Гвинти, за допомогою яких кронштейн для настінного кріплення кріпиться на стіні, не входять до комплекту постачання.

Під час монтування кронштейна для настійного кріплення використовуйте гвинти відповідно до структури стіни та матеріалу, яким вона вкрита.

Зберігайте вироби в картонній коробці, у темному, сухому, чистому приміщенні з доброю вентиляцією, окремо від місць зберігання кислот і лугів. Температура зберігання: від -20 до + 60°C. Вологість зберігання: <80%.

Встановлення телевізора на стіні

Порядок установлення залежить від моделі телевізора.

Щоб встановити телевізор на стіні, використовуйте кронштейн для настінного кріплення SU-WL450.

Примітка

• Якщо до телевізора прикріплена настільна підпора, від'єднайте її. Посібник із налаштування та виконуйте відповідні кроки в зворотному порядку, щоб від'єднати настільну підпору.
• Щоб не пошкодити РК-панель під час встановлення кріпильних елементів кронштейна для настінного кріплення або знімання настільної підпори, покладіть телевізор екраном донизу на рівну, стійку поверхню, що вкрита товстою, м'якою тканиною.
• Тримайте викручені гвинти в безпечному, недосяжному для дітей місці.

Підготовка до встановлення

• Перед встановленням уважно ознайомтесь із довідником та посібником із налаштування телевізора.
• Перед збиранням переконайтеся, що маєте хрестову викрутку, яка підходить для гвинтів.
• Перевірте положення встановлення телевізора.
• Підготуйте принаймні чотири гвинти діаметром 8 мм і один гвинт діаметром 5 мм або еквівалентні (не входять до комплекту постачання). Підберіть гвинти відповідно до матеріалу, яким вкрита стіна.

Перевірка деталей

Постачається з SU-WL450

- Перевірте, чи всі деталі включено до комплекту постачання.

A База (20) (1) B Шків (2)
© Гвинт PSW 6x20 (4)	D Гвинт PSW 4x20 із втулкою (2)
	F Ремінь (1)
G Втулка (20) (M4) (2)[6H3B]	H Гвинт PSW 4x20 (2)
[7B3Y]	[IMAGE]
K Прокладка (60) (2)	L Гвинт PSW 6x50 (2)
M Втулка (M4) (2)	N Гвинт PSW 4x50 (2)[АКЗТ]

Визначення місця встановлення

1 Визначте місце встановлення.

Переконайтеся, що стіна має достатні розміри і в змозі витримати вагу, щонайменше в чотири рази більшу за вагу телевізора.

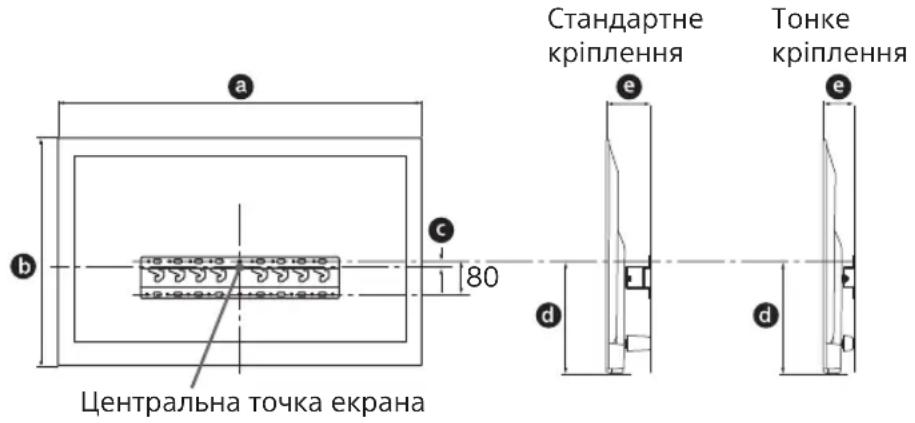

Дані, необхідні для встановлення телевізора на стіні, можна знайти в наведеній нижче таблиці. Вагу телевізора можна знайти в Довіднику до телевізора.

Одиниця вимірювання: мм

Назва моделі	Габарити дисплея		Габарити центра екрана	Розмір для монтажу
	a	b	c	d	e
					Стандартне кріплення Тонке кріплення
KDL-50WG6□□	1130 660 21 358 130 88
KDL-43WG6□□	974 572 54 346 130 88

Примітка

• Цифри в наведеній таблиці можуть дещо відрізнятися в залежності від монтажу.
• Верхня частина встановленого на стіні телевізора буде трохи нахилена вперед.

Залиште достатній просвіт між телевізором і стелею та виступаючими частинами стіни, як показано на рисунку нижче.

Одиниця вимірювання: мм

- Щоб забезпечити належну вентиляцію та запобігти накопиченню бруду й пилу:

— Не кладіть телевізор горизонтально, не встановлюйте його нижньою стороною догори, задом наперед або на бік.

— Не ставте телевізор на полицю, килим, постіль або в шафу.

— Не накривайте телевізор тканиною (занавіски тощо) або іншими речами, наприклад газетами.

— Не встановлюйте телевізор так, як показано нижче.

Порушено

циркуляцію повітря.

Примітка

- Якщо планується прокласти кабелі у стіні, зробіть отвір у стіні, щоб вставити кабелі перед початком установлення. Щоб запобігти затисканню кабелів, зробіть отвір у стіні за межами периметра бази (20) Ⓐ, перехідник для бази Ⓞ та прокладки (20) Ⓔ, прокладки (60) Ⓕ.

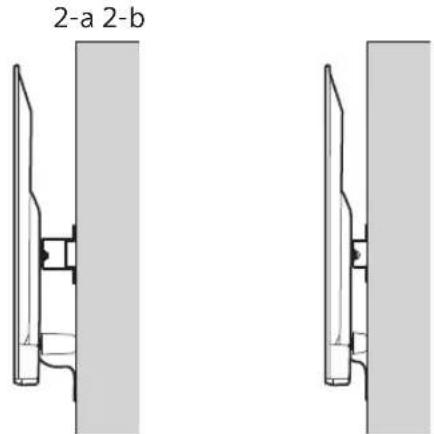

2 Оберіть спосіб встановлення на стіні. Виберіть відстань від задньої панелі телевізора до стіни як показано нижче.

2-a Стандартне кріплення

2-b Тонке кріплення

Див. таблицю в кроці 1.

ЗАСТЕРЕЖЕННЯ

- У разі вибору 2-6 доступ до гнізд на задній панелі буде обмежений.

3 Місце встановлення адаптера основи дивіться в таблиці нижче. Якщо вибрано 2-б, пропустіть цей крок.

Назва моделі Розташування гаків
KDL-50WG6□□	с
KDL-43WG6□□

Прикріпіть перехідник для бази ① за допомогою гвинта (PSW 4x10) ⏻ до бази (20) Ⓐ (якщо вибрано варіант 2-а).

4 Визначте положення гвинтів для встановлення бази (20) Ⓐ.

Див. технічні характеристики на стор. 12.

Якщо вибрано варіант 2-а, використовуйте отвори на перехіднику для бази ①.

ЗАСТЕРЕЖЕННЯ

• Стіна, на якій установленюється телевізор, має бути здатною витримати вагу, що принаймні в чотири рази перевищує вагу телевізора (вагу телевізора можна дізнатися в Довіднику.).
• Визначте міцність стіни, на яку буде встановлено телевізор. За необхідності зміцніть стіну належним чином.

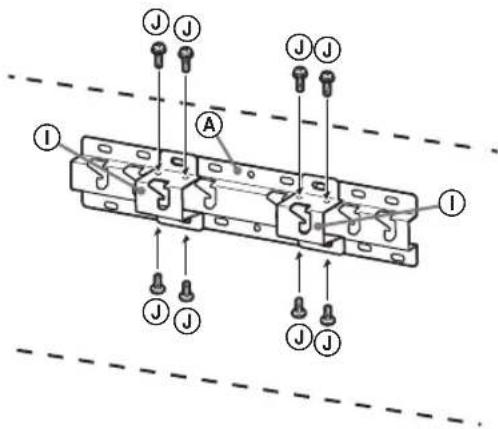

Установлення Бази на стіні

• Використовуйте принаймні чотири гвинти діаметром 8 мм або еквівалентні (не входять до комплекту постачання).
• Вкрутіть чотири гвинти в отвори на перехіднику для бази ① з базою (20) ④ (тільки 2-а).
• Встановлюйте базу (20) Ⓐ горизонтально на стіні.

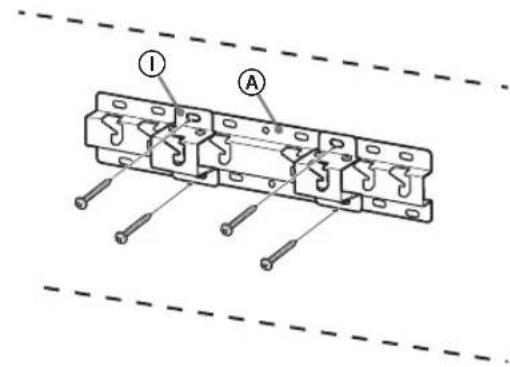

Стандартне кріплення (2-а)

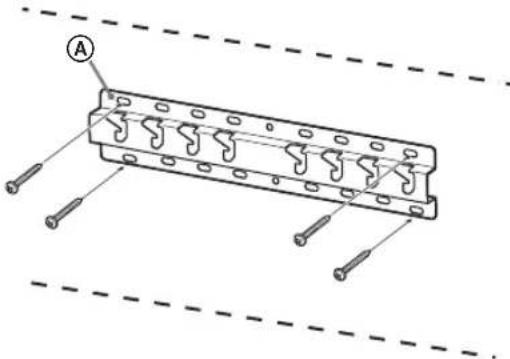

Тонке кріплення (2-b)

Підготовка до встановлення телевізора

Див. Посібник із налаштування для встановлення підпори.

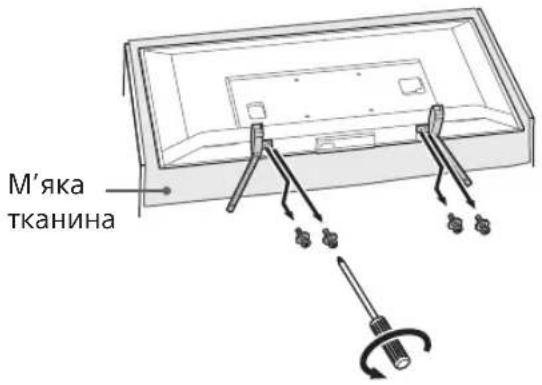

1 Від'єднайте настільну підпору від телевізора.

Примітка

• Щоб не пошкодити дисплей, застеліть поверхню, на яку будете класти телевізор, шматком м'якої тканини.
• Не використовуйте при встановленні кронштейна для настінного кріплення гвинти, викручені з настільної підпори.
• Тримайте зняту настільну підпору та викручені гвинти в безпечному, недосяжному для дітей місці. Вони знадобляться вам, якщо в майбутньому ви захочете встановити телевізор на столі. Настільна підпора не продається окремо.

ПОПЕРЕДЖЕННЯ

• Перед тим як увімкнути телевізор, встановіть його вертикально. Щоб запобігти формуванню нерівномірного зображення, не вмикайте телевізор, розташований РК-панеллю донизу.
- Від натискання або удару поверхня телевізора може розбитися або зазнати пошкодження.
- Кладіть телевізор екраном донизу на рівну, міцну поверхню, щоб настільна підпора звішувалася через край поверхні. Якщо лицьова поверхня телевізора й опора настільної підпори знаходяться на одному рівні, то умови роботи будуть нестабільними, і можливе пошкодження телевізора.
- Міцно тримайте настільну підпору, від'єднуючи її від телевізора.

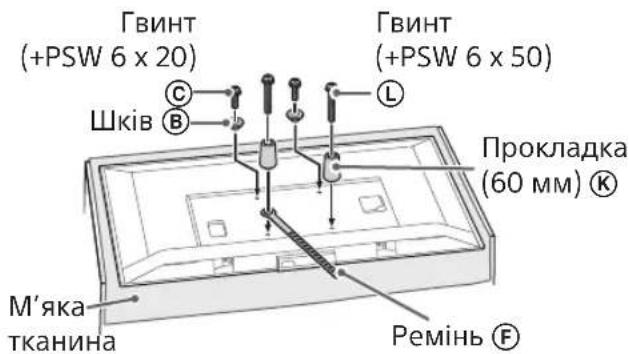

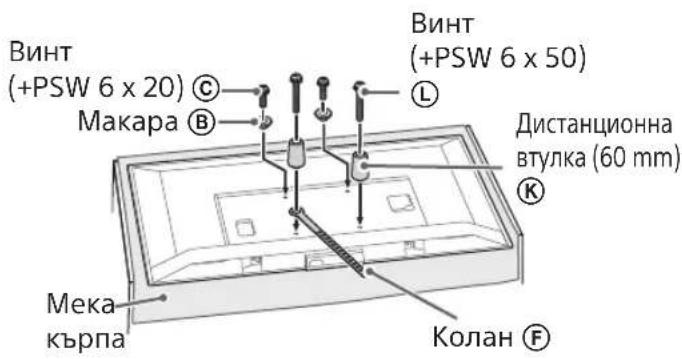

2 Зафіксуйте кріпильні елементи кронштейна для настінного кріплення. Перевірте наявність усіх кріпильних елементів, користуючись списком «Постачається з SU-WL450» у розділі «Перевірка деталей» на стор. 5.

Примітка

• Надійно зафіксуйте кріпильні елементи за допомогою гвинтів.
• Для електричної викрутки встановить момент обертання приблизно 1,5 Н·м {15 кгс·см}.
• Обов'язково збережіть використані або невикористані компоненти в безпечному місці на випадок, якщо вони знадобляться в майбутньому. Збережіть цей посібник для використання в майбутньому.

Стандартне кріплення (2-а)

Тонке кріплення (2-b)

Примітка

- За такого варіанта встановлення ви не зможете використовувати деякі гнізда на задній панелі телевізора.

3 Підключіть до телевізора необхідні кабелі.

Перевірте підключення кабелів перед установленням телевізора на стіні. Після встановлення телевізора буде неможливо підключити кабелі. Див. Довідник до телевізора.

Примітка

- Доручіть прокладання кабелів у стіні підряднику, який має ліцензію.

- Зв'яжіть з'єднувальні кабелі в пучок, щоб запобігти попаданню їх під ноги перед установленням на стіні.

Установлення телевізора на стіні

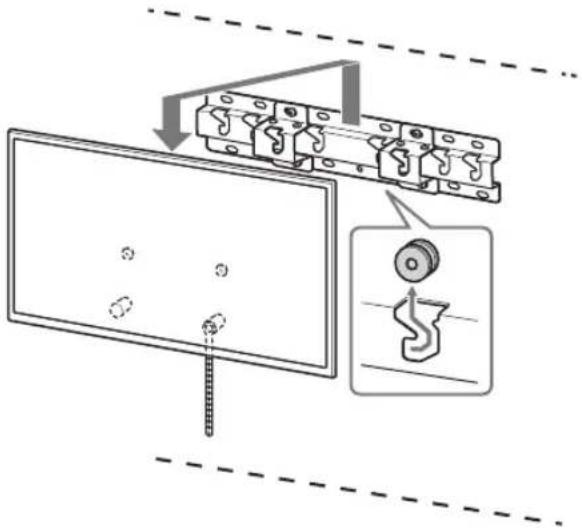

1 Установіть телевізор на базу або перехідник для бази.

• Щоб дізнатися розташування шківів Ⓑ, за які телевізор підвішується на базі або перехіднику для бази, див. таблицю для етапу 3 в розділі «Визначення місця встановлення» на стор. 7.
• Обережно опустіть телевізор та підвісьте шківи Ⓑ, прикріплені ззаду телевізора, на базі або перехіднику для бази (вони повинні відповідати розмірам отворів).
• Після встановлення телевізора на стіні переконайтеся, що шківи Ⓑ надійно зафіксовано в базі або в перехіднику для бази.
• Повільно відпускайте телевізор обома руками, щоб пересвідчитися, що він не впаде.

Стандартне кріплення (2-а)

Тонке кріплення (2-b)

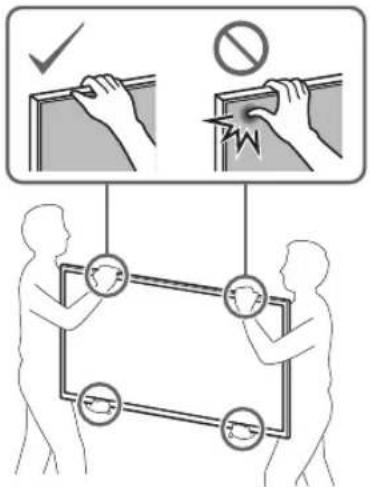

- Під час перенесення телевізора його повинні тримати щонайменше двоє людей (щонайменше троє, якщо діагональ телевізора складає 75 дюймів або більше).

2 Запобігання зміщенню нижньої частини телевізора.

- Підберіть провислу частину ременя (F) та надійно прикріпіть його до стіни.

- Використовуйте гвинт діаметром 5 мм або еквівалентний (не входить до комплекту постачання).

Примітка

- Спробуйте легко потягнути нижню частину телевізора на себе, щоб переконатися, що вона не рухається вперед. Якщо телевізор рухається, його закріплено неправильно і необхідно ще раз надійно закріпити ремінь Ⓕ.

Перевірка після

завершення встановлення

Перевірте зазначені нижче пункти.

• Шківи Ⓑ надійно вставлено в базу або в перехідник для бази.
• Шнур і кабель не перекручені й не затиснені.
• Ремінь Ⓕ міцно закріплено без провисання.

ЗАСТЕРЕЖЕННЯ

- Неправильне розміщення шнура живлення змінного струму тощо може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов'язково перевірте все після завершення встановлення.

Інші відомості

Під час знімання телевізора дотримуйтеся вказаної процедури встановлення у зворотному порядку.

- Під час знімання телевізора його повинні тримати щонайменше двоє людей (щонайменше троє, якщо діагональ телевізора складає 75 дюймів або більше).

Технічні характеристики

Розміри: (прибл.) [мм]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (випадок 2-b)

h2 : 60 (випадок 2-а)

Вага (тільки база): (прибл.) [кг]

0,8

Конструкція та технічні характеристики можуть бути змінені без попередження.
