Тип продукт	LED телевизор
Марка	Sony
Модел	Bravia KDL-43WG665
Размер на екрана	43 инча (108 см)
Резолюция	Full HD 1920 x 1080 пиксела
Размери (Ш x В) без основа	974 x 572 мм
Дълбочина (стандартен стенен монтаж)	130 мм
Дълбочина (тънък стенен монтаж)	88 мм
Съвместимост със стенен монтаж	Sony SU-WL450 (VESA 400x300)
Захранване	220-240 V AC, 50/60 Hz
Основни функции	Приемане DVB-T/C/S, телетекст, таймер, родителски контрол
Свързаност	Входове HDMI, USB, Ethernet, Wi-Fi (според версията)
Поддръжка и почистване	Почиствайте с мека и суха кърпа. Не използвайте абразивни продукти.
Безопасност	Стенен монтаж от лицензиран професионалист. Не се облягайте на телевизора.
Резервни части	Налични чрез оторизирани сервизни центрове на Sony

Често задавани въпроси - Bravia KDL43WG665 SONY

Кой стенен монтаж е съвместим с Sony Bravia KDL-43WG665?

Препоръчителният стенен монтаж е Sony SU-WL450. Той позволява стандартен или тънък монтаж.

Мога ли сам да инсталирам стенния монтаж?

Sony препоръчва да поверите инсталацията на лицензиран монтажник поради причини за безопасност. Неправилната инсталация може да доведе до наранявания.

Какво тегло трябва да издържа стената за този телевизор?

Стената трябва да издържа поне четири пъти теглото на телевизора. Консултирайте се с референтното ръководство за точното тегло.

Какви са размерите на телевизора без основа?

Размерите са: ширина 974 мм, височина 572 мм. Дълбочината зависи от вида на монтажа: 130 мм при стандартен, 88 мм при тънък монтаж.

Как да закрепя предпазния ремък в долната част на телевизора?

След инсталацията използвайте предоставения ремък, за да задържите долната част на телевизора. Закрепете го здраво към стената с винт 5 мм (не е включен).

Мога ли да използвам други винтове освен предоставените за стенния монтаж?

Не, използвайте само предоставените винтове (PSW 6x20 и др.) за закрепване на частите към телевизора. За стената изберете подходящи винтове за материала.

Може ли телевизорът да се инсталира над климатик?

Не, избягвайте да инсталирате телевизора върху или под климатик. Изтичане на вода или въздушни течения могат да причинят пожар или токов удар.

Какво да направя, ако трябва да сваля телевизора от стената?

Обърнете процедурата по инсталиране. Необходими са поне двама души. Подпрете здраво телевизора и го откачете от основата.

Как да почистя екрана на телевизора?

Използвайте мека и суха кърпа. Никога не използвайте абразивни продукти или разтворители. Изключете уреда преди почистване.

Къде мога да намеря референтното ръководство на телевизора?

Референтното ръководство се предоставя с телевизора. Можете също да го изтеглите от сайта за поддръжка на Sony.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Bravia KDL43WG665 SONY

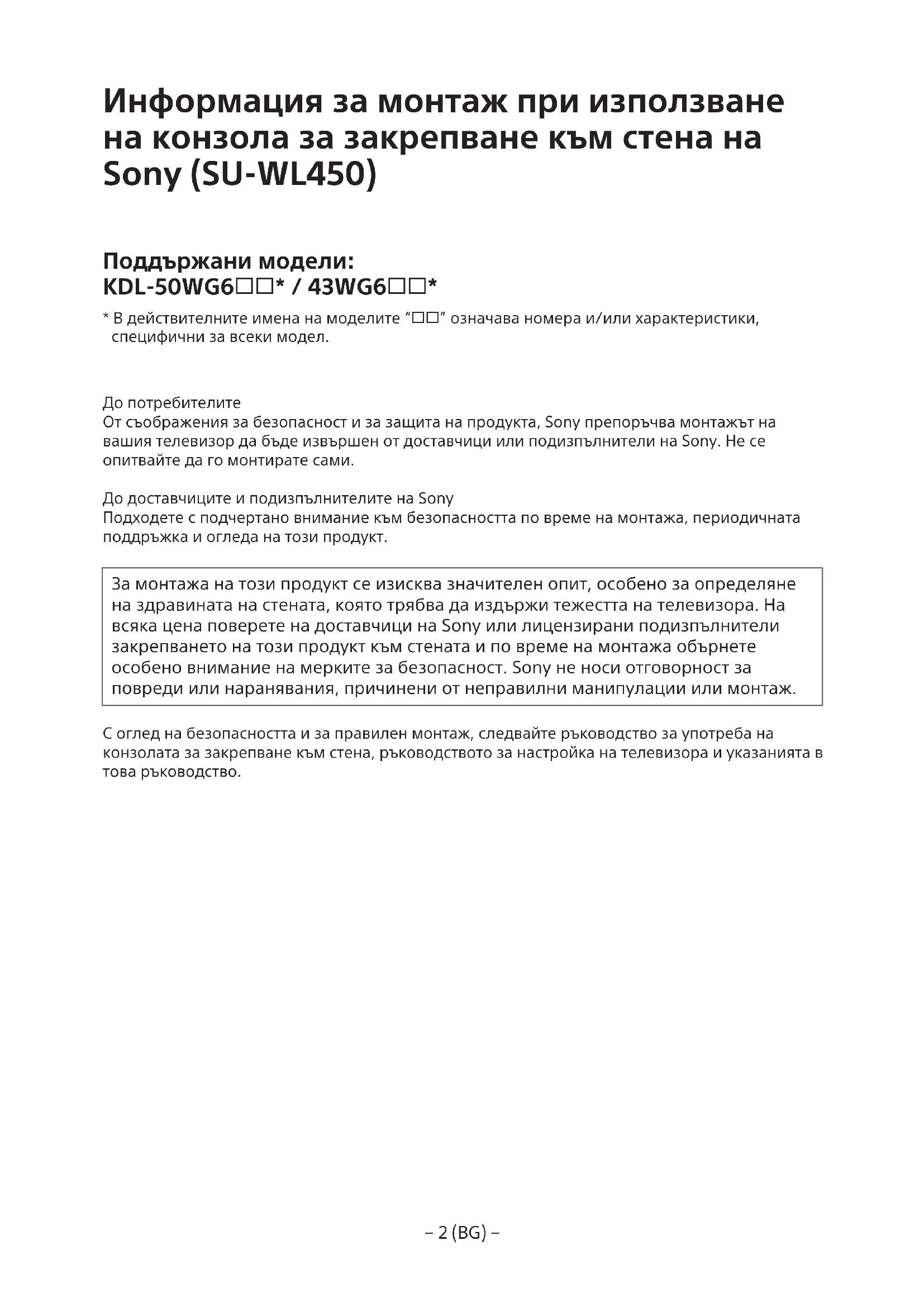

Информация за монтаж при използване на конзола за закрепване към стена на Sony (SU-WL450)

Поддържани модели: KDL-50WG6□□* / 43WG6□□*

* В действителните имена на моделите "☐☐" означава номера и/или характеристики, специфични за всеки модел.

До потребителите

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от доставчици или подизпълнители на Sony. He се опитвайте да го монтирате сами.

До доставчиците и подизпълнителите на Sony

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и огледа на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете на доставчици на Sony или лицензирани подизпълнители закрепването на този продукт към стената и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.

С оглед на безопасността и за правилен монтаж, следвайте ръководство за употреба на конзолата за закрепване към стена, ръководството за настройка на телевизора и указанията в това ръководство.

Относно безопасността

Благодарим ви за покупката на този продукт.

Към клиентите

За монтирането на продукта се изисква опит. Възложете монтажа на търговец на Sony или лицензирини изпълнители и обърнете специално внимание на безопасността по време на монтажа. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж, или от монтаж на продукт, различен от указания. Вашите законни права (ако има такива) не са засегнати.

Към търговците на Sony

За монтирането на продукта се изисква опит. Прочетете внимателно това ръководство, за да извършите безопасно монтажните дейности. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж. Предайте това ръководство на клиента след монтажа.

Това ръководство показва правилния начин за работа с продукта и важните предпазни мерки, които трябва да се предприемат за да се избегнат злополуки. Прочетете внимателно това ръководство и използвайте продукта правилно. Запазете ръководството за бъдещи справки.

Продуктите на Sony са проектирани с мисъл за безопасността. Но ако използвате продукта неправилно, това може да доведе до сериозно нараняване вследствие на пожар, електрически удар, падане или изпускане на продукта. Спазвайте мерките за безопасност за предотвратяване на такива инциденти.

ВНИМАНИЕ

Уточняване на продуктите

Тази конзола за монтаж на стена е проектирана за използване само с указаните телевизори. Вижте справочните ръководства за телевизорите, за да проверите дали може да се използва тази конзола за закрепване към стена.

Към клиентите

ПРЕДУПРЕЖДЕНИЕ

Ако не се спазват следните предпазни мерки, това може да доведе до сериозно нараняване или смърт от пожар, електрически удар или падане на продукта.

Възложете монтажа на лицензирани изпълнители и дръжте децата настрани по време на монтажа.

Ако конзолата за монтаж на стена не е монтирана правилно, може да възникнат следните инциденти. Уверете се, че монтажът се извършва от лицензири низпълнители.

• Телевизорът може да падне и да предизвика сериозно нараняване, като контузия или счупване.
• Ако стената, на която е монтирана конзолата за монтаж на стена, е нестабилна, неравна или не е перпендикулярна на пода, конструкцията може да падне и да причини нараняване или повреда на имущество. Стената трябва да е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора. (Вижте справочното ръководство на телевизора относно теглото му.)
• Ако монтажът на конзолата за монтаж на стена не е достатъчно здрав, конструкцията може да падне и да причини нараняване или повреда на имущество.

Уверете се, че сте възложили преместването или демонтажа на телевизора на лицензирани изпълнители.

Ако други лица, освен лицензирини изпълнители транспортират или демонтират телевизора, той може да падне и да причини нараняване или повреда на имущество. Уверете се, че двама или повече души (трима или повече души за комплект телевизор с размери от 75 инча) пренасят или демонтират телевизора.

Не сваляйте винтове и други след монтажа на телевизора.

Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Не променяйте частите на конзолата за монтаж на стена.

Ако го направите, конзолата за монтаж на стена може да падне и да причини нараняване или повреда на имущество.

Тази конзола за монтаж на стена е проектирана за използване само с указания продукт. Ако монтирате оборудване, различно от указаното, то може да падне или да се счупи и да причини нараняване или повреда на имущество.

Не подлагайте конзолата за монтаж на стена на никакъв друг товар, освен на този на телевизора. Не клатете телевизора наляво/надясно, нагоре/надолу.

Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Не се облягайте и не се висете на телевизора.

Не се облягайте и не увисвайте от телевизора, защото може да падне и да причини сериозно нараняване.

ВНИМАНИЕ

Ако следните предпазни мерки не се спазват, може да възникне нараняване или повреда на имуществото.

Не третирайте продукта с прекалена сила по време на почистване или поддръжка.

Не прилагайте прекалена сила върху горната част на телевизора. Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.

Предпазни мерки

• Ако дълго време използвате телевизор, монтиран на конзола за монтаж на стена, стената зад или над него може да се обезцвети или тапетът да се разлепи, в зависимост от материала на стената.
• Ако конзолата за монтаж на стена бъде свалена от стената след монтажа, ще останат отвори от винтовете.
• Не използвайте конзолата за монтаж на стена на място, където може да бъде подложена на механични вибрации.

Монтаж на конзола за монтаж на стена

Към търговците на Sony

ПРЕДУПРЕЖДЕНИЕ

Следните инструкции са само за търговците на Sony. Прочетете мерките за безопасност, описани по-горе и обърнете специално внимание на безопасността по време на монтажа, поддръжката и инспекцията на продукта.

Не монтирайте конзолата за монтаж на стена на стенни повърхности, където ъглите или страните на телевизора се издават настрани от повърхността на стената.

Не монтирайте конзолата за монтаж на стена на стенни повърхности, например колона, където ъглите или страните на телевизора се издават настрани от повърхността на стената. Ако лице или предмет удари издадения ъгъл или страна на телевизора, това може да причини нараняване или повреда на имущество.

Ако телевизорът е изложен продължително на течове или въздушно течение от климатик, това може да предизвика пожар, електрически удар или неизправност на телевизора.

Монтирайте здраво конзолата за монтаж на стена към стената като следвате инструкциите в това ръководство за работа.

Ако някой от винтовете се разхлаби или падне, конзолата за монтаж на стена може да падне и да причини нараняване или повреда на имущество. Използвайте подходящи за материала на стената винтове и монтирайте конструкцията здраво като използвате четири или повече винта с диаметър 8 mm (или еквивалентни).

Използвайте правилно доставените винтове и окачващи части като следвате инструкциите в това ръководство за работа. Ако използвате заместващи ELEMENTИ, телевизорът може да падне и да причини телесна повреда или да се повреди.

Уверете се, че сглобявате конзолата правилно като следвате процедурата, описана в това ръководство за работа.

Ако някой от винтовете се разхлаби или падне, телевизорът може да падне и да причини телесна повреда или да се повреди.

Затегнете здраво винтовете в указаното положение.

Ако не го направите, телевизорът може да падне и да причини телесна повреда или да се повреди.

Внимавайте да не ударите телевизора по време на монтажа.

Ако телевизорът бъде подложен на удар, той може да падне или да се счупи. Това може да доведе до нараняване.

Монтирайте телевизора на стена, която е перпендикулярна и равна.

Ако не направите това, телевизорът може да падне и да причини нараняване.

След правилния монтаж на телевизора, обезопасете правилно кабелите.

Ако хора или предмети се заплетат в кабелите, това може да причини нараняване или повреда на телевизора.

Не допускайте притискане на захранващия кабел или на свързващия кабел.

Ако захранващият кабел или свързващият кабел бъдат притиснати между конструкцията и стената или ако бъдат огънати или усукани със сила, вътрешните проводници може да се оголят и да причинят късо съединение или електрически удар. Това може да причини пожар или електрически удар.

Винтовете, необходими за закрепване на конзолата за монтаж на стена към стената, не са включени в комплекта.

Използвайте подходящи винтове според материала на стената и конструкцията, когато монтирате конзолата за монтаж на стена.

Монтаж на телевизора на стената

Процедурата за монтаж е различна според телевизора.

Използвайте конзолата за закрепване към стена SU-WL450, за да монтирате телевизора на стената.

Забележка

• Ако поставката за маса е прикрепена към телевизора, предварително разкачете поставката за маса. Вижте Ръководството за настройка и следвайте стъпките в обратен ред, за да свалите поставката за маса.
• Поставете телевизора с екрана надолу на равна и стабилна повърхност, покрита с дебела и мека тъкан, когато закрепвате окачващите части за конзолата за закрепване към стена или когато сваляте поставката за маса от телевизора, за да предотвратите повреда на повърхността на LCD дисплея.
• Не пропускайте да съхраните свалените винтове на сигурно място, като ги пазите от деца.

• Справочното ръководство и ръководството за настройка на телевизора трябва да са под ръка преди започване на монтажа.
• Преди сглобяването осигурете отвертка Phillips, която отговаря на болтовете.
• Проверете положението за монтаж на телевизора.
• Пригответе четири или повече винта с диаметър 8 mm и един винт с диаметър 5 mm или еквивалентни (не са включени в комплекта). Изберете винтове, подходящи за материала на стената.

Проверка на частите

Доставено с SU-WL450

- Проверете дали всички части са налични.

A Основа (20) (1) B	Макара (2)
C PSW 6x20 (4) D	PSW 4x20 с втулка (2)
EДистанционна втулка (20) (2)	F Колан (1)[427T]
G Втулка (20) (M4) (2)	H PSW 4x20 (2)
I Адаптер на основата (2)	J PSW 4x10 (8)
KДистанционна втулка (60) (2)	L PSW 6x50 (2)
M Втулка (M4) (2) N	PSW 4x50 (2)

Определяне на мястото на монтаж

1 Изберете мястото на монтаж.

Уверете се, че на стената има достатъчно място за телевизора и че тя е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора.

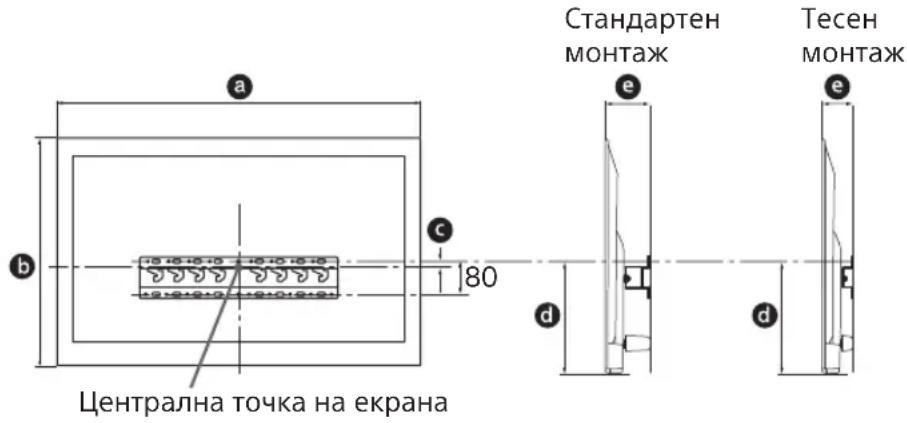

Вижте следната таблица относно монтажа на телевизора на стената. Вижте справочното ръководство на телевизора относно теглото му.

Мерни единици: mm

Име на модел	Размери на екрана		Размер на центъра на екрана	Дължина на монтаж
	a	b	c	d	e
					Стандартен монтаж Тесен монтаж
KDL-50WG6□□	1 130 660 21 358 130 88
KDL-43WG6□□	974 572 54 346 130 88

Забележка

• Числата в таблицата може леко да се различават в зависимост от начина на извършване на монтажа.
• Когато вашият телевизор е монтиран на стената, горната му част леко се накланя напред.

Оставете подходящо разстояние между телевизора, тавана и издадените части на стената, както е показано по-долу.

Мерни единици: mm

- За да постигнете правилна вентилация и да предотвратите събирането на прах или мръсотия:

— Не слагайте телевизора да лежи на плоската си страна, не го монтирайте обърат с горния край надолу, наопаки или странично.

— Не слагайте телевизора върху рафтове, килим, легко или в дрешник.

например пердета, или с предмети като вестници и др.

Движението на въздуха е блокирано.

Забележка

- Ако възнамерявате да прекарате кабелите в стената, направете отвор в стената, за да вмъкнете кабелите преди началото на монтажа. За да предотвратите защипване на кабелите, направете отвор в стената извън периметъра на основата (20) Ⓐ, адаптер на основата ① и дистанционната втулка (20) Ⓔ, дистанционната втулка (60) Ⓕ.

2 Изберете вид монтаж на стена. Разстоянието от задната част на телевизора до стената може да се избере, както е показано по-долу.

Вижте таблицата от стъпка 1.

ПРЕДУПРЕЖДЕНИЕ

- Когато е избрано 2-b, достъпът до задните клеми е ограничен.

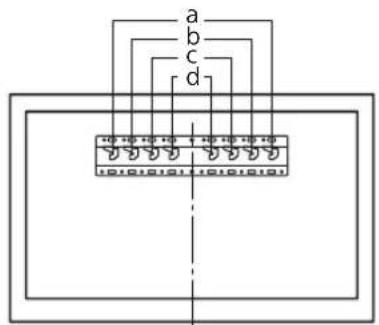

3 Вижте таблицата по-долу за местоположението на адаптерния фитинг за основата. Ако сте избрали 2-b, пропуснете тази стъпка.

Име на модел Местоположениена куката
KDL-50WG6□□	с
KDL-43WG6□□

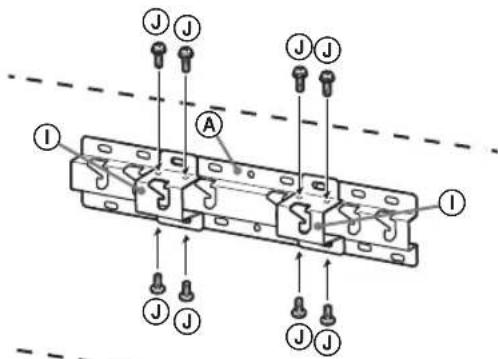

Монтирайте адаптера на основата Ⓘ като използвате винт (PSW 4x10) Ⓙ към основата (20) Ⓐ, ако сте избрали 2-а.

4 Определете местата на винтовете за монтаж на основата (20) Ⓐ.

Вижте спецификациите на страница 12.

Когато изберете 2-а, използвайте следните позиции на отворите за адаптера на основата ①.

ПРЕДУПРЕЖДЕНИЕ

• Стената, на която ще бъде монтиран телевизорът, трябва да може да поддържа най-малко четири пъти теглото му (Вижте справочното ръководство на телевизора относно теглото му.).
• Определете здравината на стената, на която ще бъде монтиран телевизорът. Ако е необходимо, усилете стената достатьчно.

Монтаж на основата на стената

• Използвайте четири или повече винта с диаметър 8 mm или еквивалентни (не са доставени).
• Закрепете четирите винта в отворите на адаптера на основата ① с основата (20) Ⓐ (само 2-а).
• Монтирайте основата (20) Ⓐ хоризонтално на стената.

При монтаж на стойка вижте ръководството за настройка.

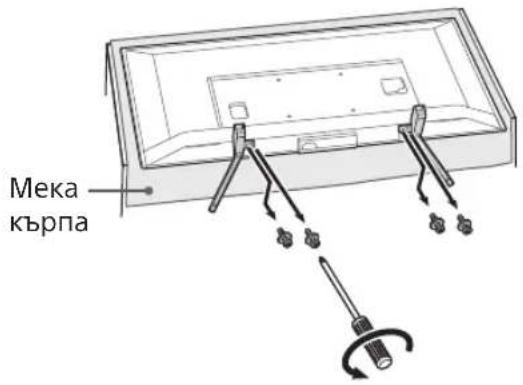

1 Откачете поставката за маса от телевизора.

Забележка

• Уверете се, че сте поставили телевизора върху мека кърпа, за да предотвратите повреда на повърхността на дисплея.
• Когато монтирате конзолата за закрепване към стена, не използвайте винтовете, свалени от поставката за маса.
• Запазете свалената поставка за маса и нейните винтове на сигурно място, настрани от деца. Те ще ви потрябват, ако искате да използвате телевизора върху маса в бъдеще. Поставката за маса не може да се поръча отделно.

ПРЕДУПРЕЖДЕНИЕ

• Преди да включите телевизора, уверете се, че той е във вертикална позиция. Телевизорът не трябва да бъде включен в захранването с LCD панела, обърнат надолу, за да се избегне неравномерност на картината.
• Ако повърхността на телевизора бъде изложена на натиск или удар, той може да се счупи или повреди.
• Положете телевизора с лицето надолу на стабилна и равна повърхност, като поставката за маса виси извън ръба на повърхността. Ако лицето на телевизора и основата на поставката за маса са на едно ниво, това ще доведе до нестабилни условия за работа и може да повреди телевизора.
• Когато откачате поставката за маса от телевизора, дръжте здраво поставката за маса.

2 Прикрепете окачващите части за конзолата за закрепване към стена. Проверете частите за окачване, като сравните с "Доставено с SU-WL450" в "Проверка на частите" на страница 5.

Забележка

• Закрепете частите за окачване с помощта на винтове.
• Когато използвате електрическа отвертка, задайте настройката на въртящия момент приблизително на 1,5 N·m {15 kgf·cm}.
• Запазете използваните или неизползваните части на безопасно място за бъдеща употреба. Запазете това ръководство за бъдеща справка.

Тесен монтаж (2-b)

Забележка

- При този стил на монтаж не можете да използвате някои от клемите отзад на телевизора.

3 Свържете необходимите кабели към телевизора.

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Няма да можете да ги свържете, след като телевизорът е монтиран. Вижте справочното ръководство, доставено с вашия телевизор.

Забележка

• Възложете прокарването на кабелите в стената на лицензиран изпълнител.
• Съберете свързващите кабели, за да не ги настъпите преди монтажа на стената.

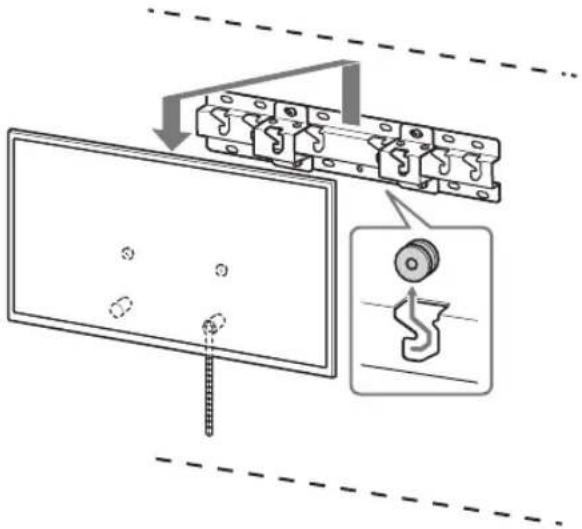

Монтаж на телевизора на стената

• За местоположението на макарите Ⓗ за окачване върху основата или адаптера за основата, вижте таблицата в стъпка 3 в "Определяне на мястото на монтаж" от страница 7.
• Внимателно плъзнете надолу телевизора и закачете макарите Ⓗ, закрепени към задната страна на телевизора, към основата или адаптера за основата, като проверите формата на отворите.
• След монтаж на телевизора проверете дали макарите Ⓗ са здраво закачени към основата или адаптера на основата.
• Бавно пуснете и двете си ръсе, за да сте сигурни, че телевизорът няма да падне.

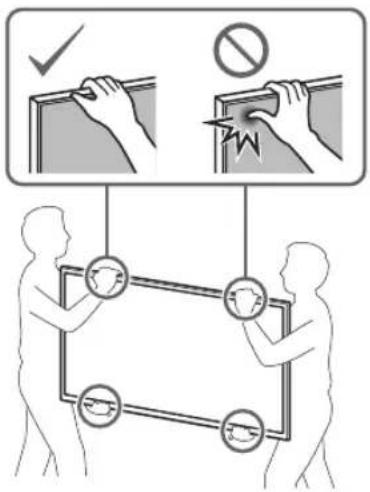

- Уверете се, че двама или повече души (трима или повече души за комплект телевизор с размери от 75 инча) държат телевизора, когато го носите.

2 Предотвратяване преместването на долната част на телевизора.

- Издърпайте разхлабената част на колан Ⓕ и я закачете плътно към стената.

- Използвайте винт с диаметър 5 mm или еквивалентен (не е включен в комплекта).

Забележка

- Опитайте леко да издърпате към себе си долната част на телевизора, за да се уверите, че не се премества напред. Ако се движи, той не е закрепен правилно и колан (F) трябва отново да се закрепи здраво.

Проверка на

приключването на монтажа

Проверете следните точки.

• Макарите Ⓑ са закачени здраво за основата или адаптера на основата.
• Кабелите не са усукани или притиснати.
• Колан Ⓕ е затегната и няма хлабина.

ПРЕДУПРЕЖДЕНИЕ

- Неправилното поставяне на захранващия кабел и други може да причини пожар или електрически удар поради късо съединение. С оглед на безопасността проверете дали монтажът е завършен.

Друга информация

Когато сваляте телевизора, изпълнете процедурата на монтажа в обратен ред.

- Уверете се, че двама или повече души (трима или повече души за комплект телевизор с размери от 75 инча) държат телевизора, когато го премахвате.

Спецификации

Тегло (само на основата): (приблиз.) [kg] 0,8

Дизайнът и спецификациите подлежат на промяна без предупреждение.
