Bravia KDL43WG665 - TV SONY - Gratis bruksanvisning og manual

Produkttype	LED-TV
Merke	Sony
Modell	Bravia KDL-43WG665
Skjermstørrelse	43 tommer (108 cm)
Oppløsning	Full HD 1920 x 1080 piksler
Dimensjoner (B x H) uten fot	974 x 572 mm
Dybde (standard veggfeste)	130 mm
Dybde (tynt veggfeste)	88 mm
Veggfestekompatibilitet	Sony SU-WL450 (VESA 400x300)
Strømforsyning	220-240 V AC, 50/60 Hz
Hovedfunksjoner	DVB-T/C/S-mottak, teletext, timer, foreldrekontroll
Tilkobling	HDMI-innganger, USB, Ethernet, Wi-Fi (avhengig av versjon)
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut. Ikke bruk slipende produkter.
Sikkerhet	Veggmontering av en godkjent installatør. Ikke len deg på TV-en.
Reservedeler	Tilgjengelig via Sonys autoriserte servicesentre

Ofte stilte spørsmål - Bravia KDL43WG665 SONY

Hvilket veggfeste er kompatibelt med Sony Bravia KDL-43WG665?

Anbefalt veggfeste er Sony SU-WL450. Det tillater standard eller tynn montering.

Kan jeg installere veggfeste selv?

Sony anbefaler å overlate installasjonen til en godkjent installatør av sikkerhetshensyn. Feil installasjon kan føre til skader.

Hvor mye vekt må veggen tåle for denne TV-en?

Veggen må tåle minst fire ganger TV-ens vekt. Se referansehåndboken for nøyaktig vekt.

Hva er dimensjonene til TV-en uten fot?

Dimensjonene er: bredde 974 mm, høyde 572 mm. Dybden avhenger av monteringstype: 130 mm standard, 88 mm tynn montering.

Hvordan feste sikkerhetsstroppen nederst på TV-en?

Etter installasjon, bruk den medfølgende stroppen for å holde bunnen av TV-en. Fest den godt til veggen med en 5 mm skrue (ikke medfølger).

Kan jeg bruke andre skruer enn de som følger med til veggfeste?

Nei, bruk kun de medfølgende skruene (PSW 6x20, etc.) for å feste delene til TV-en. For veggen, velg skruer som passer til materialet.

Kan TV-en installeres over et klimaanlegg?

Nei, unngå å installere TV-en over eller under et klimaanlegg. Vannlekkasjer eller luftstrømmer kan forårsake brann eller elektrisk støt.

Hva gjør jeg hvis jeg må fjerne TV-en fra veggen?

Gjør installasjonsprosedyren omvendt. Minst to personer er nødvendig. Støtt TV-en godt og ta den av basen.

Hvordan rengjøre TV-skjermen?

Bruk en myk, tørr klut. Bruk aldri slipende produkter eller løsemidler. Koble fra apparatet før rengjøring.

Hvor finner jeg referansehåndboken for TV-en?

Referansehåndboken følger med TV-en. Du kan også laste den ned fra Sonys støtteside.

BRUKSANVISNING Bravia KDL43WG665 SONY

Försiktighetsåtgärder

Understøttede modeller:

KDL-50WG6□□* / 43WG6□□*

* "☐☐" i modelnavnene angiver tal og/eller tegn for den enkelte model.

Til kunder

Til Sony-forhandlere og installatører

Bemærk

1 Installer TV'et på basen eller baseadapteren.

- Sørg for, at der er mindst to personer (tre eller flere personer til TV på 75 tommer og derover) til at bære TV'et.

- Sørg for, at der er mindst to personer (tre eller flere personer til TV på 75 tommer og derover) til at holde TV'et, når det afmonteres.

Specifikationer

Mål: (ca.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (monteringsmetode 2-b)

h2 : 60 (monteringsmetode 2-a)

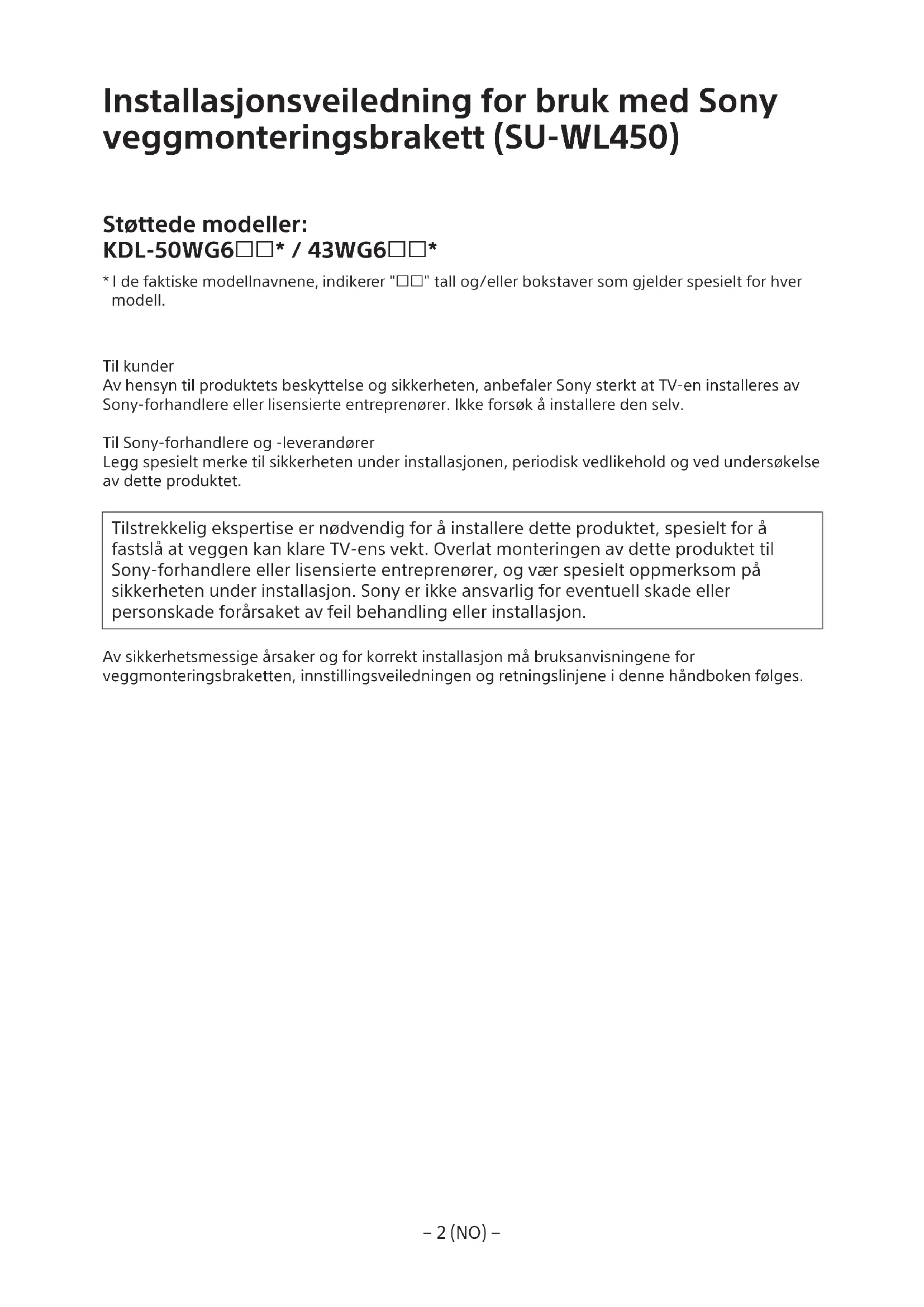

Installasjonsveiledning for bruk med Sony veggmonteringsbrakett (SU-WL450)

Støttede modeller:

KDL-50WG6□□* / 43WG6□□*

* I de faktiske modellnavnene, indikerer "☐☐" tall og/eller bokstaver som gjelder spesielt for hver modell.

Til kunder

Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandlere eller lisensierte entreprenører. Ikke forsøk å installere den selv.

Til Sony-forhandlere og -leverandører

Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.

Tilstrekkelig ekspertise er nødvendig for å installere dette produktet, spesielt for å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av dette produktet til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon.

Av sikkerhetsmessige årsaker og for korrekt installasjon må bruksanvisningene for veggmonteringsbraketten, innstillingsveiledningen og retningslinjene i denne håndboken følges.

Om sikkerheten

Takk for at du kjøpte dette produktet.

Til kunder

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon, eller installasjon av annet enn det spesifiserte produktet. Dine forbrukerrettigheter (hvis noen) påvirkes ikke.

Til Sony-forhandlere

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Les nøye gjennom denne bruksanvisningen for å gjøre installasjonen på en trygg måte. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon. Gi denne håndboken til kunden etter installasjon.

Denne bruksanvisningen viser korrekt håndtering av produktet og viktige forholdsregler som er nødvendige for å forhindre uhell. Sørg for at du leser nøye gjennom denne håndboken og bruker produktet på riktig måte. Ha denne håndboken tilgjengelig for fremtidig referanse.

Sonys produkter er utviklet med fokus på sikkerheten. Hvis produktene brukes feil, kan det derimot følge til alvorlig personskade på grunn av brann, elektrisk støt, produktet velter eller faller ned. Overhold forholdsreglene for sikkerhet for å forhindre slike uhell.

FORSIKTIG

Spesifiserte produkter

Denne veggmonteringsbraketten er utviklet for bruk med de oppgitte TV-produktene. For TV-er, se referanseveiledningene til TV-ene for å bekrefte at veggmonteringsbraketten kan brukes.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan alvorlig personskade eller dødsfall oppstå gjennom brann, elektrisk støt eller produktet kan falle ned.

Overlat installasjonen til lisensierte entreprenører og hold små barn unna under installasjonen.

Hvis veggmonteringsbraketten eller TV-en ikke installeres riktig, kan følgende uhell oppstå. Sørg for at lisensierte entreprenører utfører installasjonen.

• TV-en kan falle ned og forårsake en alvorlig personskade som et blåmerke eller et brudd.
• Hvis veggen som veggmonteringsbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og forårsake personskade eller skade på eiendom. Veggen skal kunne støtte en vekt på minst fire ganger TV-ens vekt. (Se TV-ens referanseveiledning for vekten til TV-en.)
• Hvis veggmonteringsbraketten ikke installeres solid nok på veggen, kan enheten falle ned og forårsake personskade eller skade på eiendom.

Overlat flytting eller demontering av TV-en til lisensierte entreprenører.

Hvis en annen person enn lisensierte entreprenører transporterer eller demonterer TV-en, kan den falle ned og forårsake personskade eller skade på eiendom. Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) bærer eller demonterer TV-en.

Ikke fjern skruer e.l. etter montering av TV-en.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke gjør endringer på delene til veggmonteringsbraketten.

Hvis du gjør dette, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom.

Ikke monter noe annet utstyr enn det spesifiserte produktet.

Denne veggmonteringsbraketten er utviklet for bruk med det spesifiserte produktet. Hvis du monterer annet utstyr enn det som er spesifisert, kan det falle ned eller ødelegges, og forårsake personskade eller skade på eiendom.

Ikke påfør noen annen vekt enn den fra TV-en på veggmonteringsbraketten. Ikke rist TV-en til venstre/høyre eller opp/ned.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke len deg på eller heng fra TV-en.

Ikke len deg på eller heng fra TV-en da den kan falle ned på deg og forårsake personskade.

FORSIKTIG

Hvis følgende forholdsregler ikke følges, kan personskade eller skade på eiendom oppstå.

Ikke håndter produktet med ekstrem kraft under rengjøring eller vedlikehold.

Ikke bruk ekstrem kraft på oversiden på TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Forholdsregler

• Hvis du bruker TV-en montert på veggmonteringsbraketten over lang tid, kan veggen bak eller over TV-en bli misfarget eller tapeten kan løsne, avhengig av veggens materiale.
• Hvis veggmonteringsbraketten er fjernet etter at den er montert på veggen, står skruehullene igjen.
• Ikke bruk veggmonteringsbraketten på et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringsbraketten

Til Sony-forhandlere

ADVARSEL

Følgende instrukser er bare for Sony-forhandle. Lessikkerhetsforholdsreglene beskrevet under og legg spesielt merke til sikkerheten under installasjon, vedlikehold og kontroll av dette produktet.

Ikke monter veggmonteringsbraketten på veggoverflater hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten.

Ikke monter veggmonteringsbraketten på veggoverflater som en søyle hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person eller en gjenstand treffer det utstikkende hjørnet eller siden på TV-en, kan det føre til personskade eller skade på eiendom.

Ikke installer TV-en over eller under et klimaanlegg.

Hvis TV-en utsettes for vannlekkasjer eller luftstrøm fra et klimaanlegg over lang tid, kan dette forårsake brann, elektrisk støt eller en feilfunksjon på TV-en.

Sørg for at du monterer veggmonteringsbraketten sikkert på veggen etter anvisningene i denne bruksanvisningen.

Hvis noen av skruene er løse eller faller ut, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom. Sørg for at du bruker riktige skruer etter materialet i veggen og installer enheten sikkert med fire eller flere skruer av størrelsen 8 mm diameter (eller tilsvarende).

Sørg for at du bruker de inkluderte skruene og tilkoblingsdelene på riktig måte etter anvisningene som er gitt i denne bruksanvisningen. Dersom du bruker erstattede deler, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du monterer braketten riktig etter anvisninger forklart i denne bruksanvisningen.

Dersom noen av skruene er løse eller faller ut, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du strammer skruene godt til i riktig posisjon.

Hvis du ikke vil gjøre dette, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Vær forsiktig så TV-en ikke utsettes for støt under installasjon.

Hvis TV-en utsettes for støt, kan den falle ned eller ødelegges. Dette kan forårsake personskade.

Sørg for at du installerer TV-en på en vegg som er både vinkelrett og flat.

Hvis du ikke gjør dette, kan TV-en falle ned og forårsake personskade.

Etter riktig installasjon av TV-en, må du feste kablene på riktig måte.

Hvis personer eller gjenstander blir viklet inn i kablene, kan dette føre til personskade eller skade på TV-en.

Skruene som er nødvendige for å sikre veggmonteringsbraketten til veggen følger ikke med.

Bruk skruer som passer for veggmaterialet og strukturen når du monterer veggmonteringsbraketten.

Installere TV-en på veggen

Installasjonsfremgangsmåten varierer avhengig av TV-en.

Bruk veggmonteringsbrakett SU-WL450 til å installere TV-en på veggen.

Merknad

• Hvis bordstativet er festet på TV-en, kobler du fra bordstativet på forhånd. Se Innstillingsveiledning og følg trinnene i motsatt rekkefølge for å løsne bordstativet.
• Plasser TV-en med skjermen vendt ned på en plan og stabil overflate dekt til med en tykk, myk klut, när du sikrer tilkoblingsdelene for veggmonteringsbrakett eller när du fjerner bordstativet fra TV-en for å forhindre skade på overflaten til LCD-skjermen.
• Sørg for at skruene du har fjernet blir oppbevart på en trygg plass, utenfor barns rekkevidde.

Forberede installasjonen

• Sørg for å ha TV-ens referanseveiledning og innstillingsveiledningen tilgjengelig før installasjonen.
• Pass på at du har en Phillips-skrutrekker som passer skruene før monteringen.
• Bekreft posisjonen TV-en skal installeres i.
• Gjør klar fire eller flere skruer av 8 mm diameter og én skrue på 5 mm eller tilsvarende (medfølger ikke). Velg skruer som passer for materialet i veggen.

Kontrollere delene

Inkludert med SU-WL450

- Bekreft at alle deler følger med.

A Sokkel (20) (1) B Trinse (2)
C PSW 6x20 (4) D PSW 4x20 med hylse (2)
E Avstandsstykke (20) (2)	F Belte (1)
G Hylse (20) (M4) (2)[WKAB]	H PSW 4x20 (2)
I Sokkeladapter (2) J PSW 4x10 (8)
N PSW 4x50 (2)

Bestemme installasjonsstedet

1 Bestemme installasjonsstedet.

Sørg for at veggen har nok plass for TV-en og at den kan støtte en vekt på minst fire ganger TV-ens.

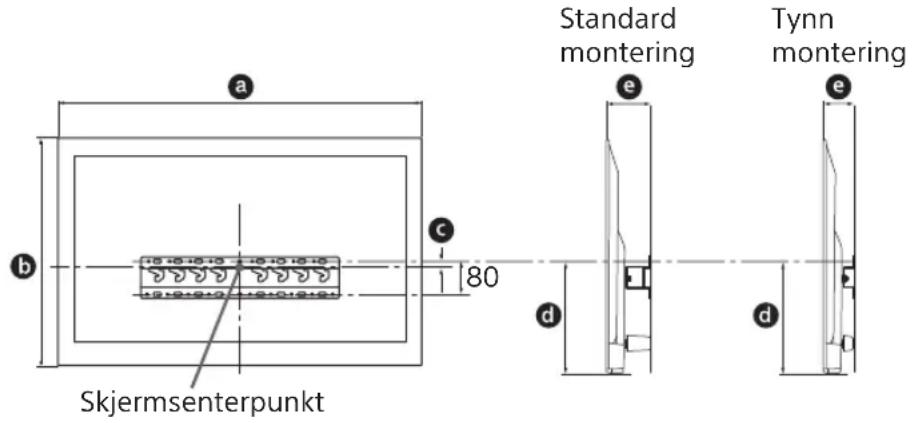

Se følgende tabell om å installere TV-en på veggen. Se TV-ens referanseveiledning for TV-ens vekt.

Enhet: mm

Modellnavn	Skjermmål		Skjermsen-termål		Lengde for montering
	a	b	c	d	e
					Standardmontering	Tynnmontering
KDL-50WG6□□	1130 660 21 358 130 88
KDL-43WG6□□	974 572 54 346 130 88

Merknad

• Tallene i tabellen kan variere noe avhengig av installasjonen.
• Når TV-en er installert på veggen, lener øvre side av TV-en noe fremover.

La det være en passende klarering mellom TV-en og taket og fremspringende deler av veggen som vist under.

Enhet: mm

- Sikre god ventilasjon og forhindre oppsamling av smuss eller støv:

• Ikke legg TV-en flatt, installer den opp ned, baklengs eller sideveis.
• Ikke plasser TV-en på en hylle, teppe, seng eller i et skap.
  — Ikke dekk til TV-en med en klut, som gardiner, eller med aviser, osv.
  — Aldri installer TV-en som vist under.

• Hvis du har tenkt å legge kablene i veggen, må du lage et hull i veggen for å føre inn kablene før du starter installasjonen.
  For å forhindre at kablene klemmes, må du lage et hull i veggen en plass utenfor perimeteret til sokkelen (20) Ⓐ, sokkeladapter ① og avstandsstykket (20) Ⓔ, avstandsstykket (60) Ⓔ.

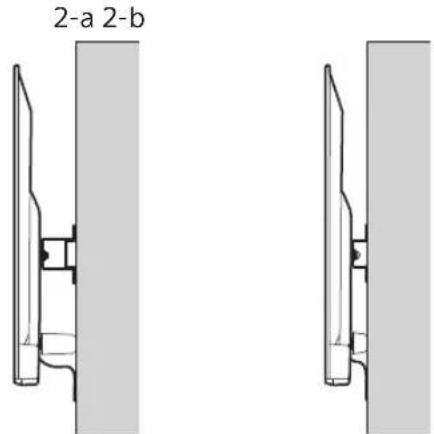

2 Velg veggmonteringsstil.

Avstand fra TV-ens bakside fra veggen kan velges som vist under.

2-a Standard montering

2-b Tynn montering

Se tabellen i trinn 1.

ADVARSEL

- Når 2-b er valgt, er tilgang til bakre terminal begrenset.

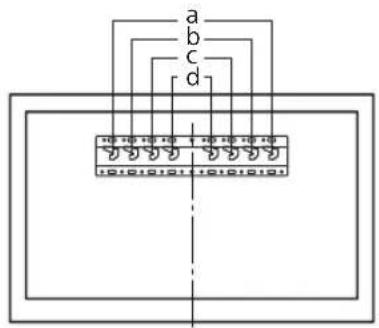

3 Se tabellen under om sted for montering av sokkeladapter. Når du velger 2-b, hopper du over dette trinnet.

Modellnavn Krokplassering
KDL-50WG6□□	c
KDL-43WG6□□

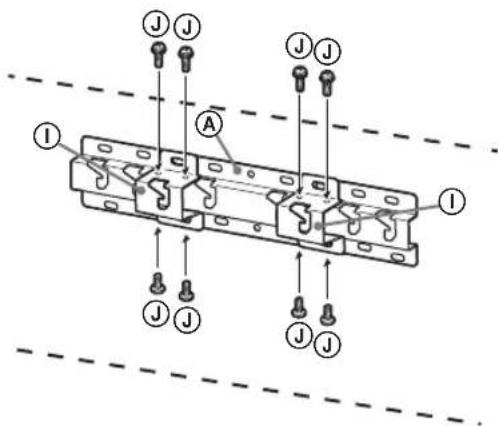

Monter sokkeladapter ① ved å bruke skrue (PSW 4x10) Ⓙ på sokkel (20) Ⓐ när du velger 2-a.

4 Bestem posisjonene til skruene for å installere sokkelen (20) Ⓐ.

Se spesifikasjonene på side 12.

Når du velger 2-a, kan du bruke hullposisjonene til sokkeladapter ①.

ADVARSEL

• Veggen som TV-en skal monteres på skal kunne støtte en vekt på minst fire ganger TV-ens (Se TV-ens referanseveiledning for vekten til TV-en.).
• Bestem styrken til veggen som TV-en skal monteres på. Gjør veggen sterkere ved behov.

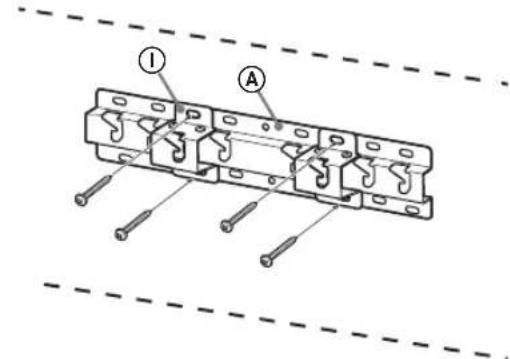

Installere sokkelen på veggen

• Bruk fire eller flere skruer av 8 mm diameter eller tilsvarende (medfølger ikke).
• Sett fire skruer inn i hullene på sokkeladapter ① Med sokkel (20) Ⓐ (kun 2-a).
• Installer sokkelen (20) Ⓐ horisontalt på veggen.

Standard montering (2-a)

Forberede installasjonen av TV-en

Se innstillingsveiledningen for installasjon av stativet.

1 Demonter bordstativet fra TV-en.

Myk klut

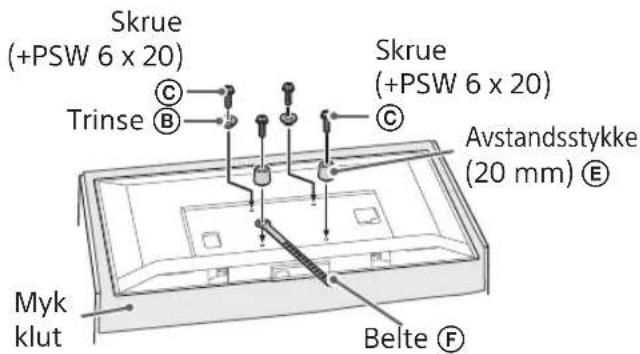

2 Fest tilkoblingsdelene for veggmonteringsbraketten. Kontroller tilkoblingsdelene ved å henvise til "Inkludert med SU-WL450" under "Kontrollere delene" på side 5.

Merknad

• Fest tilkoblingsdelene sikkert med skruer.
• Når du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}.
• Sørg for at de brukte eller ubrukte delene blir oppbevart på en trygg plass for framtidig bruk. Ta vare på denne håndboken for senere.

Standard montering (2-a)

Skrue(+PSW 6 x 20) ©Trinse ®

Skrue(+PSW 6 x 50) Ⓛ

• Pass på at du plasserer TV-en hvor du har lagt en myk klut for å forhindre skade på skjermens overflate.
• Ved installasjon av veggmonteringsbraketten, ikke bruk skruene som fjernes fra bordstativet.
• Sørg for at bordstativet og skruene du har fjernet blir oppbevart på en trygg plass, utenfor barns rekkevidde. Du trenger disse hvis du vil bruke TV-en på et bord i fremtiden. Bordstativet kan ikke kjøpes separat.

ADVARSEL

• Sørg for at TV-en står i en vertikal posisjon før den slås på. TV-en må ikke slås på med LCD-skjermen vendt ned da dette kan føre til en ujevn bildeoppstilling.
• Hvis trykk eller støt påføres overflaten på TV-en, kan TV-en bli ødelagt eller skadet.
• Legg TV-en med forsiden ned på en stabil og jevn overflate med bordstativet hengende over kanten på overflaten. Hvis overflaten på TV-en og sokkelen til bordstativet er på samme overflate i et plan, vil den være ustabil og du kan skade TV-en.
• Hold bordstativet stødig når du demonterer bordstativet fra TV-en.

Myk klut

Belte Ⓕ

Tynn montering (2-b)

Merknad

- Du kan ikke bruke noen av terminalene på baksiden av TV-en när denne monteringsmetoden brukes.

Installere TV-en på veggen

1 Installer TV-en på sokkelen eller sokkeladapteren.

• Se tabellen i trinn 3 i "Bestemme installasjonsstedet" på side 7 for plassering av trinsene Ⓑ i opphenget på sokkelen eller sokkeladapteren.
• La TV-en gli forsiktig ned og heng trinsene Ⓑ som er festet på baksiden av TV-en opp på sokkelen eller sokkeladapteren, sørg for å bekrefte formen på hullene.
• Etter installasjon av TV-en på veggen, kontrollerer du at trinsene Ⓑ er godt festet på sokkelen eller sokkeladapteren.
• Slipp med begge hender langsomt for å sikre at TV-en ikke faller.

Standard montering (2-a)

2 Forhindre at bunnen på TV-en forskyves.

- Ta opp slakken på belte Ⓔ og fest det stramt til veggen.

- Prøv å dra bunnen på TV-en mot deg selv litt, så du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte Ⓔ burde strammes riktig igjen.

Bekrefte fullføringen av installasjonen

• Trinsene Ⓑ henger riktig på sokkelen eller sokkeladapteren.
• Ledningen og kabelen er ikke vridd eller klemt.
• Belte Ⓕ er stramt uten noe slakk.

ADVARSEL

- Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte.

Annen informasjon

Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge.

Design og spesifikasjoner kan endres uten forvarsel.
