Typ produktu	LED televízor
Značka	Sony
Model	Bravia KDL-43WG665
Veľkosť obrazovky	43 palcov (108 cm)
Rozlíšenie	Full HD 1920 x 1080 pixelov
Rozmery (Š x V) bez stojana	974 x 572 mm
Hĺbka (štandardná montáž na stenu)	130 mm
Hĺbka (tenká montáž na stenu)	88 mm
Kompatibilita s držiakom na stenu	Sony SU-WL450 (VESA 400x300)
Napájanie	220-240 V AC, 50/60 Hz
Hlavné funkcie	Príjem DVB-T/C/S, teletext, časovač, rodičovská kontrola
Pripojenie	HDMI vstupy, USB, Ethernet, Wi-Fi (podľa verzie)
Údržba a čistenie	Čistite mäkkou suchou handričkou. Nepoužívajte abrazívne prostriedky.
Bezpečnosť	Montáž na stenu vykonáva kvalifikovaný odborník. Neopierajte sa o televízor.
Náhradné diely	Dostupné v autorizovaných servisných strediskách Sony

Často kladené otázky - Bravia KDL43WG665 SONY

Aký držiak na stenu je kompatibilný so Sony Bravia KDL-43WG665?

Odporúčaný držiak na stenu je Sony SU-WL450. Umožňuje štandardnú alebo tenkú montáž.

Môžem si držiak na stenu namontovať sám?

Sony odporúča zveriť montáž autorizovanému inštalatérovi z bezpečnostných dôvodov. Nesprávna inštalácia môže spôsobiť zranenia.

Akú hmotnosť musí stena uniesť pre tento televízor?

Stena musí uniesť aspoň štyrikrát hmotnosť televízora. Presnú hmotnosť nájdete v referenčnej príručke.

Aké sú rozmery televízora bez stojana?

Rozmery sú: šírka 974 mm, výška 572 mm. Hĺbka závisí od typu montáže: 130 mm pri štandardnej, 88 mm pri tenkej montáži.

Ako upevniť bezpečnostný popruh v spodnej časti televízora?

Po montáži použite dodaný popruh na upevnenie spodnej časti televízora. Pevne ho pripevnite k stene skrutkou 5 mm (nie je súčasťou balenia).

Môžem použiť iné skrutky ako tie, ktoré sú súčasťou držiaka na stenu?

Nie, na pripevnenie dielov k televízoru používajte iba dodané skrutky (PSW 6x20 atď.). Na stenu vyberte skrutky vhodné pre daný materiál.

Môže byť televízor inštalovaný nad klimatizáciou?

Nie, vyhnite sa inštalácii televízora nad alebo pod klimatizáciu. Úniky vody alebo prúdenie vzduchu môžu spôsobiť požiar alebo úraz elektrickým prúdom.

Čo robiť, ak potrebujem odstrániť televízor zo steny?

Postupujte opačne ako pri montáži. Sú potrebné minimálne dve osoby. Pevne podoprite televízor a odpojte ho od základne.

Ako čistiť obrazovku televízora?

Použite mäkkú suchú handričku. Nikdy nepoužívajte abrazívne prostriedky alebo rozpúšťadlá. Pred čistením odpojte zariadenie.

Kde nájdem referenčnú príručku televízora?

Referenčná príručka je dodávaná s televízorom. Môžete si ju tiež stiahnuť z webovej stránky podpory Sony.

NÁVOD NA OBSLUHU Bravia KDL43WG665 SONY

Montáž základny na zed'

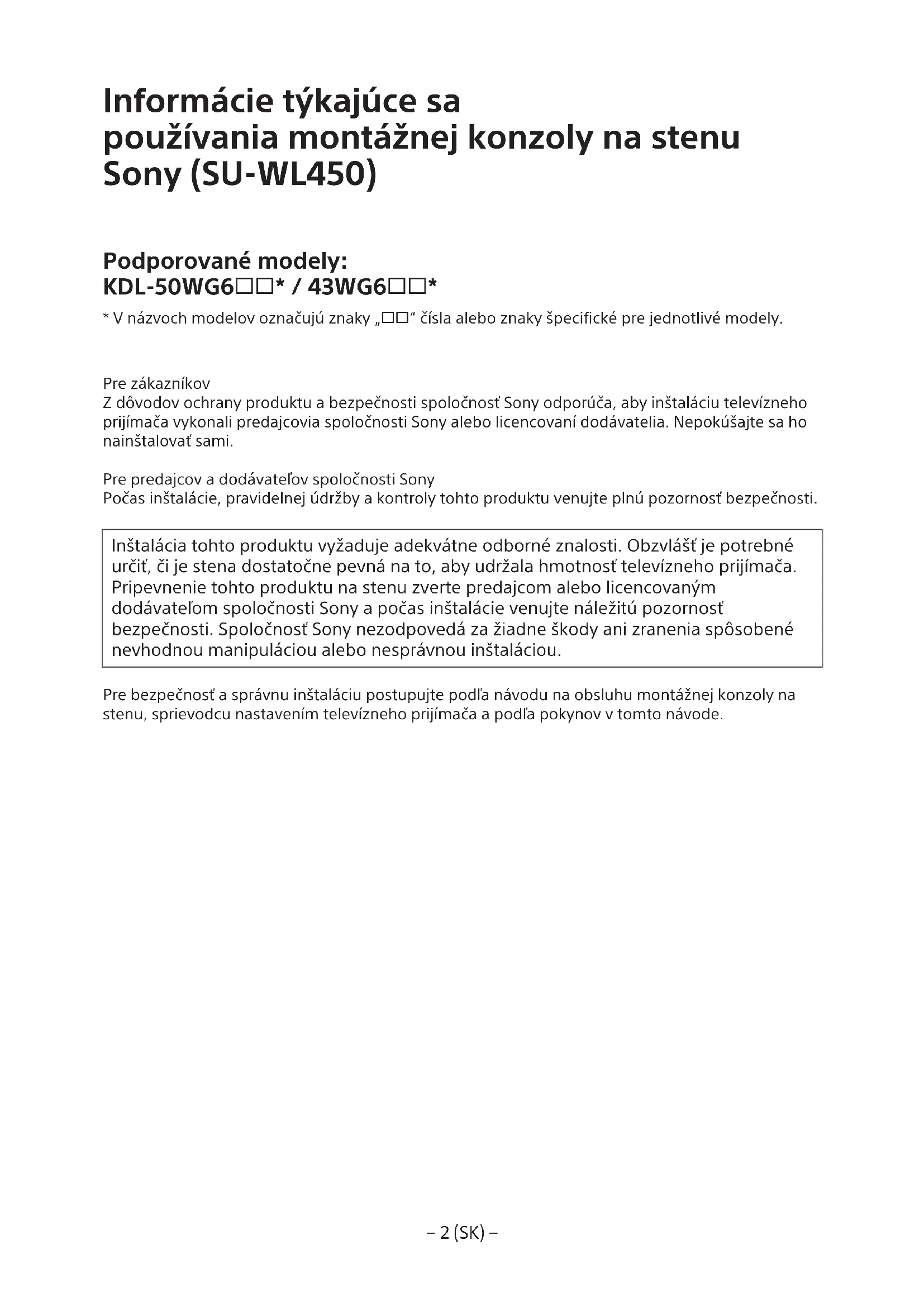

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely: KDL-50WG6□□* / 43WG6□□*

* V názvoch modelov označujú znaky „☐☐“ čísla alebo znaky špecifické pre jednotlivé modely.

Pre zákazníkov

Z dôvodov ochrany produktu a bezpečnosti spoločnost Sony odporúča, aby inštaláciu televízneho prijímača vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho nainštalovať sami.

Pre predajcov a dodávatelov spoločnosti Sony

Počas inštalácie, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť bezpečnosti.

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určiť, či je stena dostatočne pevná na to, aby udržala hmotnosť televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatel’om spoločnosti Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou inštaláciou.

Pre bezpečnosť a správnu inštaláciu postupujte podľa návodu na obsluhu montážnej konzoly na stenu, sprievodcu nastavením televízneho prijímača a podľa pokynov v tomto návode.

Ďakujeme vám za zakúpenie tohto produktu.

Pre zákazníkov

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. Montáž zverte predajcovi alebo licencovanému dodávatelovi produktov od spoločnosti Sony a počas montáže venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nenesie zodpovednosť za žiadne škody ani zranenia spôsobené nesprávnou manipuláciou alebo montážou, alebo montážou akéhokolvek iného ako špecifikovaného produktu. Vaše prípadné zákonné práva sú nedotknuté.

Pre predajcov produktov spoločnosti Sony

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. V záujme zaistenia bezpečnosti pri montáži si dôkladne prečítajte tento návod na používanie. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou montážou. Po montáži odovzdajte tento návod zákazníkovi.

V tomto návode na používanie je znázornená správna manipulácia s produktom a dôležité bezpečnostné pokyny, účelom których je predíst nehodám. Tento návod na používanie si dôkladne prečítajte a produkt používajte správnym spôsobom. Návod uschovajte pre budúce použitie.

Produkty od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Ak sa však produkt používa nesprávne, môže to mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho pádu. Dodržiavajte bezpečnostné pokyny, aby sa podobným nehodám predišlo.

UPOZORNENIE

Špecifikované produkty

Táto montážna konzola na stenu je určená na použitie so špecifikovanými TV prijímačmi. Informácie o tom, či je možné montážnu konzolu na stenu použit's TV prijímačom, nájdete v referenčnej príručke.

Pre zákazníkov

VÝSTRAHA

V prípade nedodržania bezpečnostných pokynov môže dôjst'k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijímač nenamontuje správne, môže dôjst k nasledujúcim nehodám. Montáž zverte licencovanému dodávatelovi.

• TV prijímač by mohol spadnúť a spôsobit vážne zranenia, napríklad modriny alebo zlomeniny.
• Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobíť zranenie alebo škody na majetku. Stena by mala udržať minimálne štvornásobok hmotnosti TV prijímača. (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.)
• Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobit zranenie alebo škody na majetku.

Premiestňovanie alebo odmontovanie TV prijímača zverte licencovanému dodávatelovi.

Ak TV prijímač prenášajú alebo demontujú iné osoby ako licencovaní dodávatelia, TV prijímač môže spadnút a spôsobit zranenie alebo škody na majetku. Dbajte na to, aby televízny prijímač prenášali alebo demontovali dvaja alebo viacerí ludia (traja alebo viacerí ludia pri televíznom prijímači 75 palcov a viac).

Po namontovaní TV prijímača neodskrutkujte skrutky.

V opačnom prípade môže TV prijímač spadnút a spôsobit zranenie alebo škody na majetku.

V opačnom prípade môže montážna konzola na stenu spadnút a spôsobit zranenie alebo škody na majetku.

Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia.

Táto montážna konzola na stenu je určená na použitie iba so špecifikovanými produktmi. Ak na ŏu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbit a spôsobit zranenie alebo škody na majetku.

Montážnu konzolu nezaťažujte ničím okrem TV prijímača.

TV prijímačom netraste dolava, doprava, nahor ani nadol.

V opačnom prípade môže TV prijímač spadnúť a spôsobit zranenie alebo škody na majetku.

O TV prijímač sa neopierajte a nevešajte sa naň.

O TV prijímač sa neopierajte a nevešajte sa naň, pretože by mohol na vás spadnút a spôsobit vážne zranenie.

UPOZORNENIE

Ak nebudete dodržiavať nasledujúce bezpečnostné pokyny, môže dôjst k zraneniu alebo škodám na majetku.

Počas čistenia alebo údržby netlačte na produkt nadmernou silou.

Netlačte nadmernou silou na hornú časť TV prijímača. V opačnom prípade môže TV prijímač spadnút a spôsobit zranenie alebo škody na majetku.

Upozornenie

• Ak používate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmenit farba steny za alebo nad TV prijímačom alebo sa môže odlepiť tapeta.
• Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky.
• Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov produktov spoločnosti Sony

VÝSTRAHA

Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečítajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornost bezpečnosti.

Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny.

Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijímača, môže dôjst'k zraneniu alebo škodám na majetku.

TV prijímač nemontujte nad ani pod klimatizáciu.

Ak je TV prijímač dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podl'a nasledujúcich pokynov v tomto návode.

Ak sa ktorákolvek zo skrutiek uvolní alebo vypadne, montážna konzola na stenu môže spadnút a spôsobít zranenie alebo škody na majetku. Používajte skrutky vhodné pre materiál steny a jednotku namontujte pevne použitím štyroch alebo viacerých skrutiek s priemerom 8 mm (alebo ekvivalentných).

Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode. Ak použijete náhradné diely, TV prijímač môže spadnúť a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

Konzolu správne zostavte podľa postupu uvedeného v tomto návode.

Ak sa ktorákolvek zo skrutiek uvolní alebo vypadne, TV prijímač môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobíte, TV prijímač môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

TV prijímač vystavený nárazu môže spadnút alebo prasknút. To môže spôsobit zranenie.

TV prijímač montujte na kolmú a rovnú stenu.

Ak tak neurobíte, TV prijímač môže spadnút a spôsobit zranenie.

Po správnej montáži TV prijímača pevne zaistite káble.

Ak sa do káblov zamotajú ľudia alebo predmety, môže dôjst k zraneniu alebo poškodeniu TV prijímača.

Zabráňte priškripnutiu napájacieho alebo prepojovacieho kábla.

Ked je napájací alebo prepojovací kábel priškripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhalit vnútorné vodiče, čo môže spôsobit skrat alebo prerušenie napájania. Mohlo by dôjsť k požiaru alebo zásahu elektrickým prúdom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.

Na inštaláciu televízneho prijímača na stenu použite montážnu konzolu na stenu SU-WL450.

Poznámka

• Ak je TV prijímač pripevnený k stolovému stojanu, najprv ho zo stolového stojana odmontujte. Ak chcete stolový stojan odpojit, pozrite si Sprievodcu nastavením a postupujte v opačnom poradí.
• Pred pripevnením upevňovacích častí montážnej konzoly na stenu alebo pri odpájaní stolového stojana položte televízny prijímač obrazovkou nadol na rovný a stabilný povrch zakrytý hrubou jemnou tkaninou, aby sa nepoškodil povrch displeja LCD TV prijímača.
• Odskrutkované skrutky uložte na bezpečnom mieste mimo dosahu detí.

Príprava na montáž

• Pred inštaláciou si pripravte referenčnú príručku a sprievodcu nastavením televízneho prijímača.
• Pred montážou si pripravte skrutkovač Phillips vhodný na príslušné skrutky.
• Stanovte montážnu polohu TV prijímača.
• Pripravte si štyri alebo viac skrutiek s priemerom 8 mm a jednu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vhodné pre materiál steny.

Kontrola dielov

- Skontrolujte, či boli dodané všetky diely.

A Podstavec (20) (1)	B Kladka (2)
C PSW 6x20 (4) D	S W 4x20 svložkou (2)
E Dištančná vložka (20) (2)	F Remeň (1)
G Vložka (20) (M4) (2)	H PSW 4x20 (2)
I Adaptér podstavca (2)	J PSW 4x10 (8)
K Dištančná vložka (60) (2)	L PSW 6x50 (2)
M Vložka (M4) (2)	P SW 4x50 (2)

Určenie miesta montáže

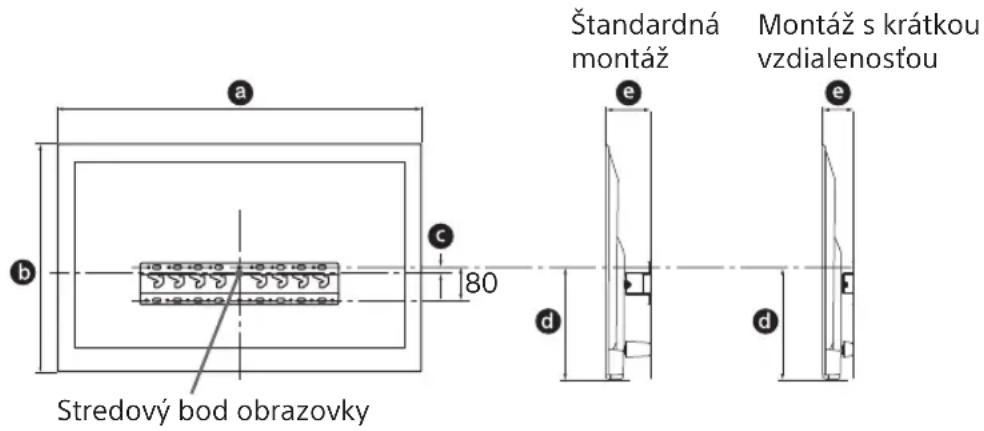

1 Určte miesto montáže.

Stena musí byt dostatočne priestranná a mať nosnosť minimálne štvornásobku hmotnosti televízneho prijímača.

Pozrite si nasledujúcu tabulku, kde nájdete informácie o montáži TV prijímača na stenu.

Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke TV prijímača.

Jednotka: mm

• Hodnoty v tabulke sa môžu v závislosti od inštalácie mierne líšit.
• Ked'je televízny prijímač nainštalovaný na stene, horný okraj televízneho prijímača je mierne naklonený dopredu.

Medzi TV prijímačom, stropom a vystupujúcimi častami steny ponechjte dostatočný priestor, ako je to znázornené na nasledujúcom obrázku.

Jednotka: mm

- Na zaručenie dostatočného vetrania a na predchádzanie usadzovaniu nečistôt alebo prachu:

— Televízny prijímač nekladte naplocho, neinštalujte ho obrátene, smerom dozadu ani nabok.

— Televízny prijímač nekladte na policu, koberec, postel' ani do skrine.

— Televízny prijímač neprikryvajte textíliami, ako sú záclony, ani predmetmi, ako noviny a pod.

— Televízny prijímač neinstalujte podľa nasledujúcej ilustrácie.

Cirkulácia vzduchu je zablokovaná.

Poznámka

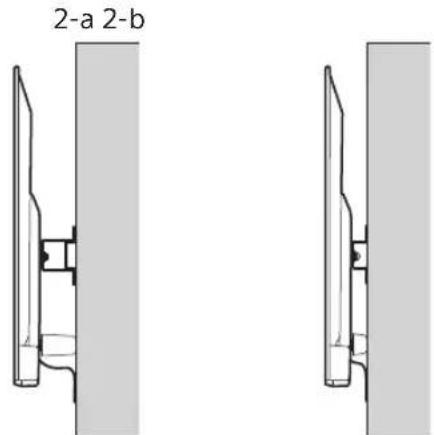

2 Vyberte typ montáže na stenu. Vzdialenost' zadnej časti TV prijímača od steny možno vybrat' podl'a nasledujúcich informácií.

Pozrite si tabul'ku v kroku 1.

VÝSTRAHA

- Ak vyberiete spôsob 2-b, prístup k zadným koncovkám bude obmedzený.

3 Podl'a nasledujúcej tabulky určte polohu montáže adaptéra podstavca. Ak ste vybrali spôsob 2-b, tento krok vynechajte.

Názov modelu Umiestnenie háka
KDL-50WG6□□	c
KDL-43WG6□□

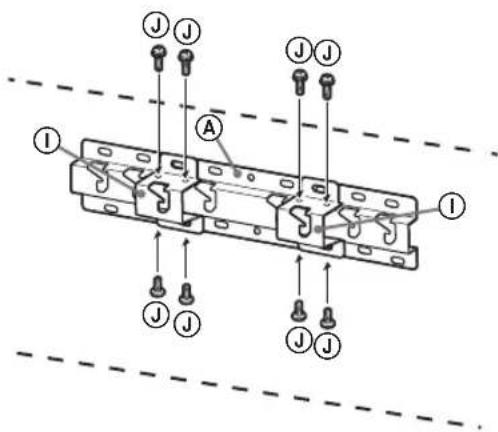

V prípade spôsobu 2-a pripevnite adaptér podstavca ① pomocou skrutky (PSW 4 x 10) ② k podstavcu (20) Ⓐ.

Pozrite si technické údaje na strane 12. Ak vyberiete spôsob 2-a, použite umiestnenie otvorov adaptéra podstavca ①.

VÝSTRAHA

• Stena, na ktorej bude TV prijímač namontovaný, by mala udržať minimálne štvornásobok hmotnosti TV prijímača (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.).
• Určte pevnost steny, na ktorej bude TV prijímač namontovaný. V prípade potreby stenu dostatočne spevnite.

Inštalácia podstavca na stenu

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).
  • Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) ④ (len 2-a).
• Podstavec (20) Ⓐ namontujte na stenu vodorovne.

Príprava na montáž TV prijímača

Pre inštaláciu stojana si pozrite sprievodcu nastavením.

• Na miesto, kam chcete položit TV prijímač, položte mäkkú tkaninu, aby nedošlo k poškodeniu povrchu displeja.
• Pri inštalácii montážnej konzoly na stenu, nepoužívajte skrutky odskrutkované zo stolového stojana.
• Odmontovaný stolový stojan a skrutky odložte na bezpečnom mieste mimo dosahu detí. Budete ich potrebovať, ak budete chcieť TV prijímač v budúcnosti znova postaviť na stôl. Stolový stojan nie je možné zakúpiť samostatne.

UPOZORNENIE

• Pred zapnutím musí byť TV prijímač vo vertikálnej polohe. TV prijímač nesmie byť zapnutý, ak je LCD panel umiestnený smerom nadol, pretože by mohlo dôjsť k nerovnomernému zobrazeniu obrazu.
• Následkom tlaku alebo nárazov na povrch TV prijímača sa môže TV prijímač rozbit alebo poškodit.
• TV prijímač položte čelnou stranou smerujúcou nadol na stabilný a rovný povrch tak, aby stolový stojan prevísal cez okraj povrchu. Ak je čelná strana TV prijímača a spodná strana stolového stojana na rovnakej úrovni povrchu, vznikne nestabilita, následkom ktorej sa môže TV prijímač poškodit.
• Počas demontáže stolového stojana z TV prijímača stolový stojan pevne držte.

2 Pripevnite upevňovacie časti montážnej konzoly na stenu. Skontrolujte upevňovacie časti podľa časti „Položky dodávané s montážnou konzolou na stenu SU-WL450“ v sekcií „Kontrola dielov“ strane 5.

Poznámka

• Pevne zaistite upevňovacie časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm {15 kg/cm²}.
• Použité alebo nepoužité časti uložte na bezpečnom mieste pre budúce použitie. Tento návod si odložte pre prípad budúcej potreby.

- Ak použijete tento typ montáže, nebude možné používať niektoré terminálny v zadnej časti televízneho prijímača.

Pozrite si referenčnú príručku dodanú s TV prijímačom.

Poznámka

• Vytvorenie vedenia káblov v stene zverte licencovanému dodávatelovi.
• Pred montážou na stenu prepojovacie káble zviažte, aby ste po nich nestúpali.

1 Namontujte televízny prijímač na podstavec alebo adaptér podstavca.

• Pre umiestnenie kladiek Ⓑ na zavesenie na podstavec alebo adaptér podstavca si pozrite tabulku v kroku 3 v časti „Určenie miesta montáže” na strane 7.
• Jemne spustte televízny prijímač a zaveste kladky Ⓑ pripojené k zadnej časti televízneho prijímača na podstavec alebo adaptér podstavca, pričom sa presvedčte o tvare otvorov.
• Po inštalácii TV prijímača na stenu overte, či sú kladky Ⓑ pevne pripevnené k podstavcu alebo adaptéru podstavca.
• Pomaly uvolnite obe ruky a uistite sa, že televízny prijímač nespadne.

- Dbajte na to, aby televízny prijímač pri prenášaní držali dvaja alebo viacerí ludia (traja alebo viacerí ludia pri televíznom prijímači 75 palcov a viac).

2 Zabráňte zdvihnutiu spodnej časti TV prijímača.

- Napnite remeň Ⓕ a pevne ho pripevnite k stene.

- Použite skrutku s priemerom 5 mm alebo ekvivalentnú skrutku (nedodáva sa).

Poznámka

- Pokúste sa mierne pritiahnuť spodnú časť TV prijímača k sebe, aby ste sa uistili, že sa nepohne dopredu. Ak sa pohne, nie je upevnený správne a remeň (F) je potrebné znova pevne zaistit.

Kontrola dokončenej montáže

Skontrolujte nasledujúce:

• Kladky Ⓑ pevne visia na podstavci alebo adaptéri podstavca.
• Káble nie sú skrútené a priškripnuté.
• Remeň Ⓕ je pevne napnutý.

VÝSTRAHA

- Nesprávne umiestnenie napájacieho kábla môže zapríčinit požiar alebo zásah elektrickým prúdom spôsobené skratom. Z dôvodu bezpečnosti nezabudnite kontrolovať kompletnosť montáže.

Đalšie informácie

- Dbajte na to, aby televízny prijímač pri odpájaní držali dvaja alebo viacerí ludia (traja alebo viacerí ludia pri televíznom prijímači 75 palcov a viac).

Technické údaje

h1 : 20 (prípad 2-b)

h2 : 60 (prípad 2-a)

Dizajn a technické údaje sa môžu zmenit bez upozornenia.

3 Povežite potrebni kabl(ove) sa TV-om.

Obavezno povežite kablove pre postavljanja TV-a na zid. Nećete moći da povežete kablove kada se TV postavi. Pogledajte Vodič za reference isporučen uz vaš TV.

Napomena

• Poverite vodenje kablova u zidu licenciranom ugovaraču.
• Spojite kablove za povezivanje pre montaže na zid da biste sprečili da stanete na njih.

Postavljanje TV-a na zid

1 Postavite TV na osnovu ili spojnicu za osnovu.

• Za mesta za remenice Ⓑ koji će stajati na osnovi ili spojnici za osnovu, pogledajte tabelu za 3. korak u „Odlučivanje o mestu za postavljanje” na strani 7.
• Pažljivo pomerite TV i okačite remenice ⑧ na zadnjoj strani TV-a na osnovu ili spojnicu za osnovu vodeći računa da odgovaraju obliku otvora.
• Nakon montaže TV-a na zid, proverite da li su remenice Ⓑ čvrsto pričvršćene u osnovu ili spojnicu za osnovu.
• Polako otpustite obe ruke da TV ne bio pao.

Standardna montaža (2-a)
