KULLANIM KILAVUZU C-LT300-X SCHEPPACH

TR Akülü çim biçici | Orijinal kullanma kılavuzunun çevirisi 261

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 6a 6b

2 15 12a 12 3 15 11

4 8 19 20

5 7 3 3a

6 15 10

7 18 17 16 6b 6a

8 12 11

Inhaltsverzeichnis

1 Giriş....261
2 Ürün açıklaması (Res. 1-8) 262
3 Teslimat kapsamı (Res. 1) 262
4 Amacına uygun kullanım.... 262
5 Güvenlik uyarıları 263
6 Teknik veriler 264
7 Ambalajdan çıkarma 264
8 Montaj 265
9 Kullanım 265
10 Çalışma bilgileri.... 266
11 Temizlik ve bakım 267
12 Taşıma ve depolama.... 267
13 Onarım ve yedek parça siparişi.... 268
14 İmha ve yeniden değerlendirme.... 268
15 Ariza giderme....269
16 AB uygunluk beyani 269
17 Patlatılmış çizim 270

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Koruyucu eldivenler takın!
	Sağlam ayakkabılar giyin!
	El ve ayaklarını zönen uygulama takımlarından uzak tutun

	Diğer kişilerin güvenlik mesafesine uydukla- rından emin olun.
	Ürünü yağmura maruz bırakmayın. Ürün sa- dece kuru ortam koşulları altında yerleştirile- bilir, depolanabilir ve işletmebilir.
	Bakım, tadilat, ayar ve temizleme işlemlerini yalnızca motor kapalı ve akü çıkarılmış hal- deyken gerçekleştirin.
	Motor çalışırken etrafa fırlatılan parçalar teh- like teşkil etmektedir.
	Açık
	Kilitli
	İplik kalınlığı/kesim dairesi
	Açı ayarı
	Ürünün garanti edilen ses gücü seviyesi.
	Lityum iyon akü
	Ürün Avrupa'da geçerli yönetmeliklere uy- gundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

Ihracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili yönetmeliklerin ve 0100, DIN 57113 / VDE0113 sayılı VDE direktiflerinin dikkate alınmaması nedeniyle elektrikli sistemlerin arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, oinarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

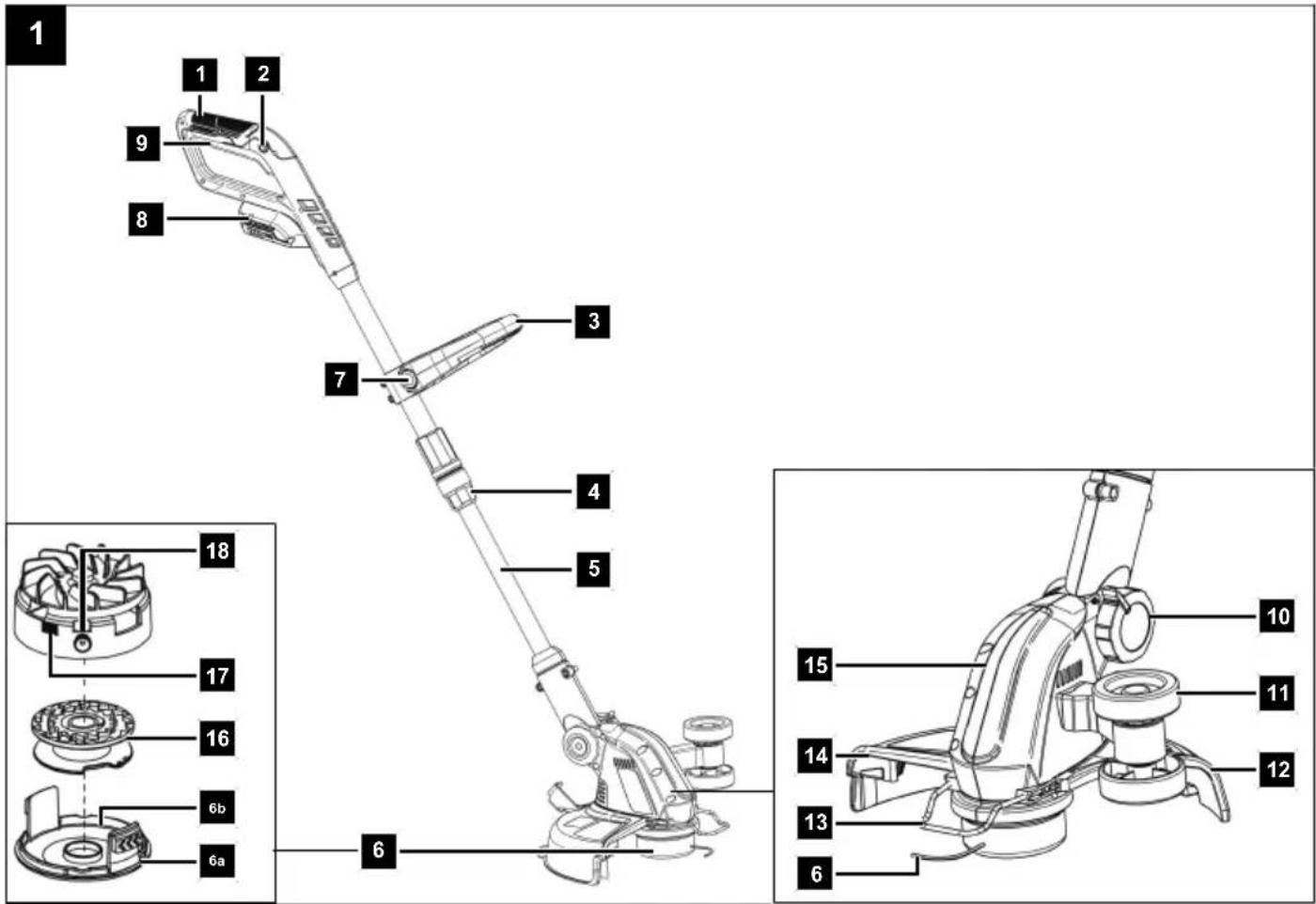

2 Ürün açıklaması (Res. 1-8)

1. Üst el tutamağı
2. Çalıştırma kilidi
3. Ek tutamak
   3a. Yıldız vidası
4. Vidalı kovan (uzunluk ayarı)
5. Teleskopik boru
6. Bobin kutusu
   6a. Kilit açma
   6b. Kapak
7. Düğme (ilave el tutamağı)
8. Akü yuvası
9. Açma/Kapama şalteri
10. Kilitleme mekanizması (kesim açısı)
11. Mesafe makarası
12. Koruyucu kapak
    12a. Yıldız vidası
13. Mesafe braketi (çiçek koruması)
14. Ip kesici
15. Motor kafası
16. İplik makarası
17. Kilitleme kafası (iplik makarası)
18. İplik çıkış halkası
19. Akü*
20. Kilit açma tuşu (akü)
    * = Teslimat kapsamında değil!

3 Teslimat kapsamı (Res. 1)

Poz. Adet Tanım

1. 1 x llave el tutamağı (önceden monte edilmiş)

2. 1 x Mesafe makarası

3. 1 x Koruyucu kapak

12a. 1 x Yıldız vidası

1. 2 x İplik makarası (1 x önceden monte edilmiş)

1 x Yıldız tornavida

1 x Akülü çim biçici

1 x Kullanım kılavuzu

4 Amacına uygun kullanım

Ürün yalnızca bahçelerdeki ve çiçek yatağı kenarlarındaki çimleri kesmek için uygundur.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLİKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

! UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

! iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DIKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

UYARI

Kendi güvenliğiniz için ürünü işletme almadan önce bu el kitabını ve genel güvenlik bilgilerini dikkatle okuyun. Ürünü üçüncü bir kişiye vermeniz durumunda bu kullanma kılavuzunu daima ekleyin.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın!

5.1 Çim biçici için güvenlik talimatları

5.1.1 Talimat

a) Ürünü kullanmadan önce komple kullanım kılavuzu o-kuyun ve dikkate alın.
b) Ürün, fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler (çocuklar dahil) tarafından kullanılmamalıdır.
c) Diğer kişilere veya mülkünüze yönelik kazalardan veya tehlikelerden operatörün veya kullanıcıının sorumlu olduğunu lütfen unutmayın.

5.1.2 Ön hazırlık

a) Kullanmadan önce güç kaynağıni ve uzatma kablosunu hasar veya eskime belirtilerine karşı kontrol edin. Kullanım sırasında bir kablo hasar görürse, şebeke bağlantısı hattı derhal şebekeden ayrılmalıdır. ŞEBEKE BAĞLANTISI KESILENE KADAR KABLOYA DO-KUNMAYIN. Kablo hasar görmüş veya yıpranmışsa ü-rünü kullanmayın.
b) Kapak ve koruma tertibatlarının hasarsız olduğunu ve yerinde doğru şekilde oturduğunu kontrol edin. Gerekirse bunları değiştirin.
c) İnsanlar, özellikle çocuklar veya hayvanlar yakındayken ürünü asla çalıştırmayın.

5.1.3 İşletim

1. Her zaman koruyucu bir gözlük kullanın.
2. Ürünü çiplak ayakla veya açık sandaletlerle kullanmayın. Sağlam ayakkabılar ve uzun pantolonlar giyin.
3. Gök gürültülü fırtınada çim ürünün kullanılması yasaktır - yıldırım çarpa tehlikesi!
4. Sadece gün ışığında veya iyi bir yapay aydınlatma altında çalışın.
5. Ürünü asla arızalı koruma tertibatları veya koruma tertibatları olmadan kullanmayın.
6. Çalıştırmadan önce ve sonra ellerinizi ve ayaklarını zı dönen takımdan uzak tutunuz.
7. Yabancı bir cisim çarparsa ürünü hemen kapatın ve a-küyü çıkarın. Üründe hasar olup olmadığına bakın ve ürünü yeniden başlatmadan ve ürünle çalışmadan önce gerekli onarımları yapın. Ürün alışılmadık derecede güçlü bir şekilde titremeye başlarsa, derhal kontrol edilmelidir.
8. Havalandırma açıklıkları her zaman açık olmalıdır.

Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.
b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.
c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.
d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı ciltte tahrişe veya yanıklara neden olabilir.
e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.
f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.
h) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.
Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.
- Kesik yaralanmaları.
- Öngörülen göz koruyucu kullanılmazsa gözlerde hasar meydana gelebilir.
- Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
- Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
- Bu kullanım kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
- Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

Artik riskler

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

! UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

! UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

6 Teknik veriler

Akülü çim biçici C-LT300-X
Anma gerilimi 20 V	---
Rölanti devir sayısı n_0	6500 min ^-1
Kesim dairesi 300 mm
İplik makarası tek satırlı
İplik kalınlığı 1,6 mm
İplik uzunluğu 4 m
Kesme başlığı eğim ayarı 0-90 °
Yükseklik ayarı 270 mm'ye kadar
Ağırlık (aküsüz) 2,49 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

! UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri normlara uygun bir ölçüm yöntemiyle ölçülmüştür.

Karakteristik ses değerleri

Ses basinci L_pA	76,3 dB
Ses gücü L_wA	88,7 dB
Ölçüm hatası K_wA	2,03 dB

Titreşim özellikleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

! UYARI

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-da işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Ambalajdan çıkarma

! UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

8 Montaj

TEHLIKE

Yaralanma tehlikesi!

Tam olarak monte edilmemiş bir ürün kullanılırsa ciddi yaralanmalara neden olabilir.

• Ürünü, ancak tamamen monte edildikten sonra kullanın.
  – Her kullanımdan önce, ürünün eksiksiz olduğunu ve hasarlı veya aşınmış bileşenler içermediğini kontrol etmek için görsel olarak kontrol edin. Güvenlik ve koruyucu tertibatlar sağlam olmalıdır.

UYARI

Ürününüzü tamamen monte edilmeden ve talimatlara uygun olarak kurulmadan kullanmayın.

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

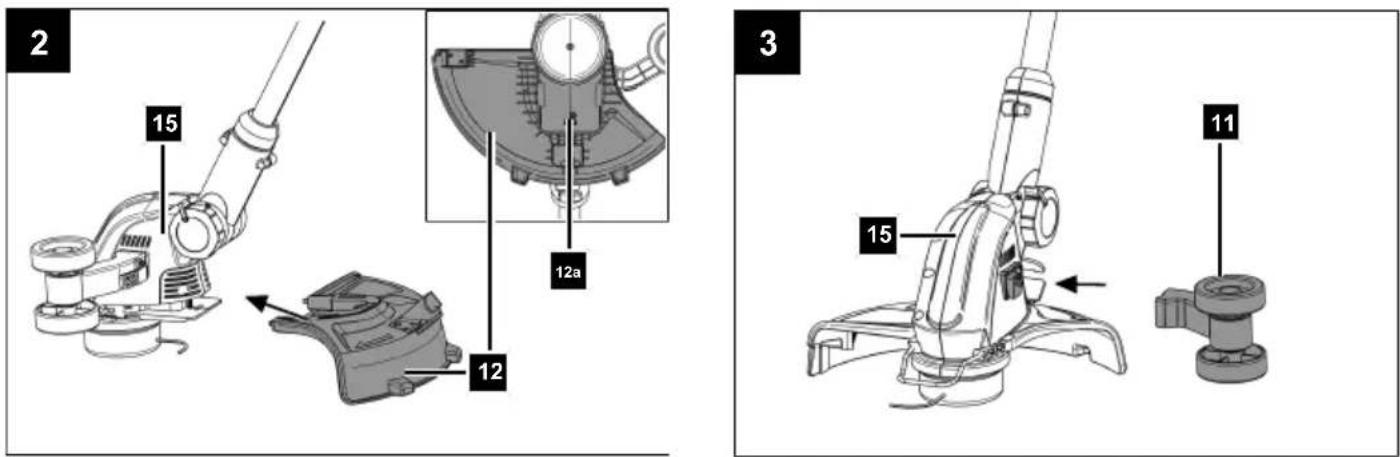

8.1 Koruyucu başlığın (12) takılması (Res. 2)

1. Koruyucu başlığı (12) motor kafası (15) üzerindeki girintilere kaydırın. Koruyucu başlık (12) duyulabilir şekilde yerine oturur.
2. Koruyucu başlığı (12) yıldız vida (12a) ile sıkıca vida-layınız. Teslimat kapsamında bulunan yıldız tornavidayı kullanın.

8.2 Mesafe braketinin (13) takılması (Res. 1)

Bilgi:

Mesafe braketi, kesilmeyecek bitkileri ve sapları kesme düzeneğinden uzak tutar.

1. Mesafe braketini (13) motor kafasının (15) önüne ta- kin.

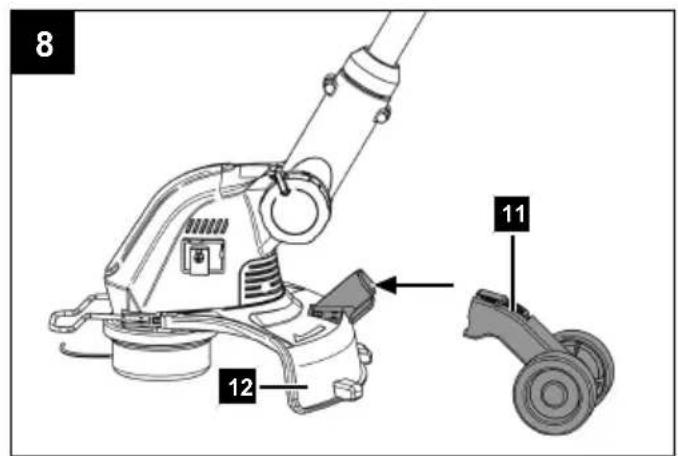

8.3 Mesafe makarasının (11) takılması (Res. 3, 8)

Çim kenarı biçme:

1. Mesafe makarasını (11) motor kafasına (15) takın. Duyulur bir şekilde yerlerine oturur.

Çim biçme/ürünü taşıma:

1. Mesafe makarasını (11) koruyucu başlığa (12) takın. Duyulur bir şekilde yerlerine oturur.

9 Kullanım

Manuel ve taşınabilir akülü çim biçici, kesme düzeneği olarak tam otomatik ayarlı bir iplik makarasına sahiptir. Ürün ayrıca ayarlanabilir eğim açısı, ayarlanabilir teleskopik boru ve mesafe braketi ile donatılmıştır. Ürün kullanıcıyı korumak için, kesme düzeneğini örten koruyucu bir kapakla donatılmıştır.

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

UYARI

Her çalıştırmadan önce güvenlik tertibatlarını düzenli olarak kontrol edin. Güvenlik tertibatları ciddi yaralanmalara neden olabilir!

DİKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

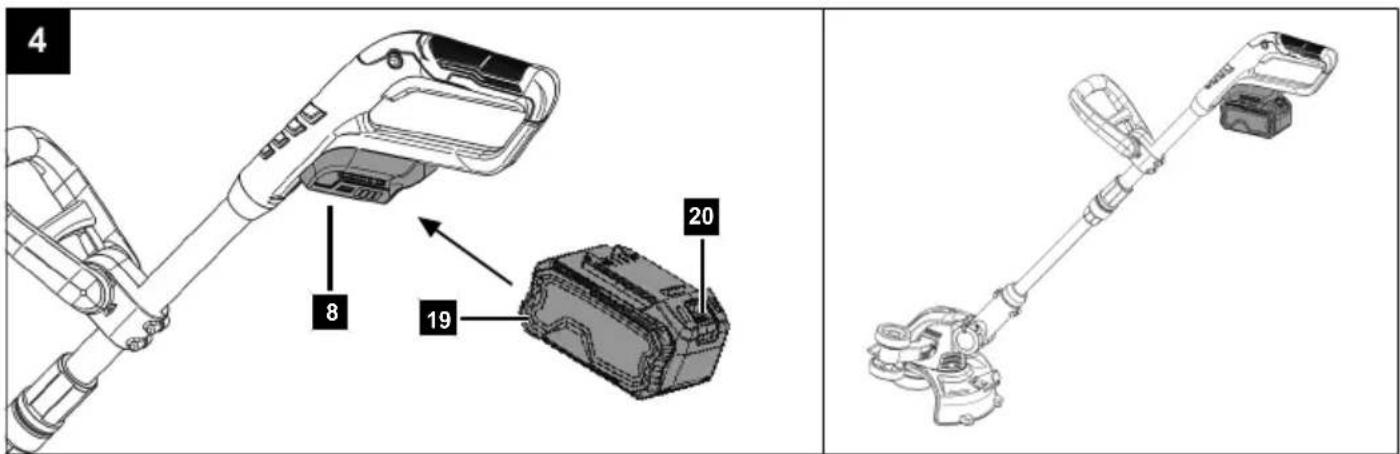

9.1 Akünün (19) akü tutucusuna (8) takılması çıkarılması (Res. 4)

Akünün takılması

1. Aküyü (19) akü tutucusunun (8) içine itin. Akü (19) du- yulabilir bir şekilde yerine oturur.

Akünün çıkarılması

1. Akünün (19) kilit açma tuşuna (20) basın ve akü tutucusundan (8) dışarı çekin.

9.2 Ürünü açma / kapatma (Res. 1)

Açma

Bilgiler:

Açmadan önce ürünün herhangi bir nesneye temas etmediğinden emin olun.

Bilgi:

• Ürünü çalışmalar sırasında daima iki elle sıkıca tutun. Güvenli bir duruş sağlayın.
• Çalışırken her zaman dikkatli olun ve üçüncü şahısıların çalışma alanına güvenli mesafede olmasına dikkat edin.
• Çalıştırmak için, çalıştırma kilidine (2) basın ve ardından açma/kapama şalterine (9) basın.

Bilgi:

Ürünü çalıştırdıktan sonra çalıştırma kilidini basılı tutmaya gerek yoktur. Çalıştırma kilidi, ürünün yanlışlıkla çalışmasını önlemek içindir.

Kapatma

1. Kapatmak için açma/kapama şalterini (9) bırakın. Sürekli çalışma mümkün değildir.

iKAZ

Ürün kapatıldıktan sonra çalışmaya devam eder. Ürün tamamen durana kadar bekleyin.

9.3 Aşırı yük koruması

Bilgi:

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

9.4 Üründeki ayarlar

Ek el tutamağını çeşitli konumlara yerleştirebilirsiniz.

Ek el tutamağını, makara kapsülü çalışma konumunda hafifçe öne doğru eğilecek şekilde ayarlayın.

DİKKAT

Ürünü yalnızca ek tutamak takılıyken kullanın.

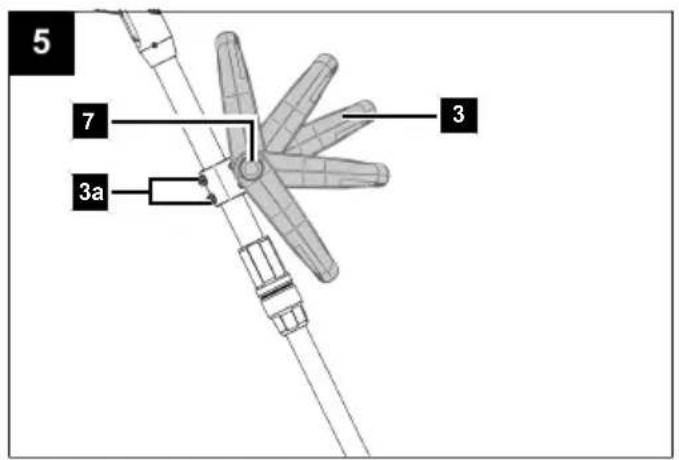

1. Ek el tutamağı (3) üzerindeki düğmeye (7) basın. Ek el tutamağını (3) ayarlamak için basılı tutun.
2. Ek el tutamağını (3) kilitlemek için düğmeyi (7) serbest bırakın.
   Tutucuya entegre edilmiş kilitleme basamakları ek el tutamağını (3) sabitler ve ek el tutamağının (3) istenmeden ayarlanması önler.

Bilgi:

Ek tutamak ürün üzerinde 360° döndürülebilir ve istenen/gereken herhangi bir konuma getirilebilir.

1. Bunun için ek el tutamağı (3) üzerindeki iki yıldız vida-yı (3a) açın.
   Birlikte verilen yıldız tornavidayı kullanın.

2. Ek el tutamağını (3) istenen konuma çevirin.

3. İki yıldız vidayı (3a) tekrar sıkın.

9.4.2 Yüksekliğin ayarlanması (Res. 1)

Bilgi:

Teleskopik boru, ürünü kişisel bedeninize göre ayarlamanıza olanak tanır.

1. Vida kovanını (4) gevşetin.
2. Teleskopik boruyu (5) istenen uzunluğa ayarlayın ve vida kovanını (4) tekrar sıkın.

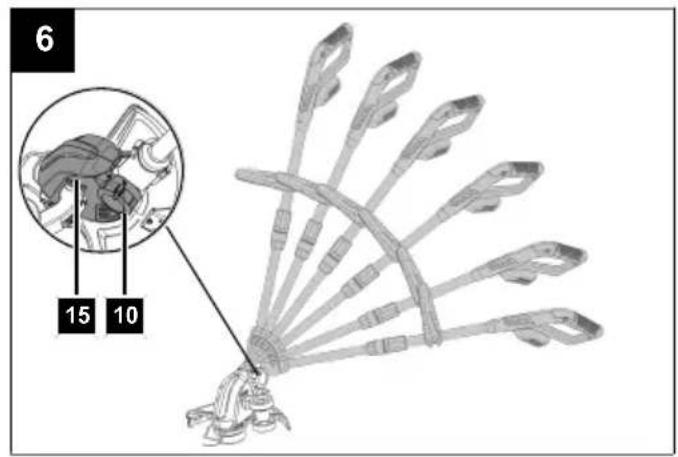

9.4.3 Kesme açısının ayarlanması (Res. 6)

Kesme açısını değiştirerek, örneğin tezgahların ve çıkıntı- ların altı gibi erişilemeyen yerlerde de biçme yapabilirsi- niz.

6 ayar mümkündür.

1. Motor kafası (15) üzerindeki kilidi (10) açın ve teles-kopik boruyu (5) eğin.
2. Ardından kilitleme mekanizmasını (10) kilitlemek için kilitleme mekanizmasını (10) açın

Çim biçici olarak işlev:

Kesme açısı konumu 1 - 5

Çim kenar düzeltici olarak işlev görür:

Kesme açısı konumu 6

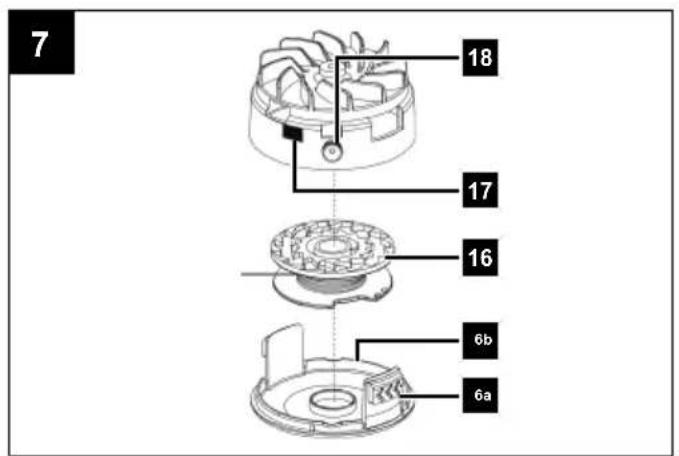

9.5 İplik makarasının (16) değiştirilmesi (Res. 1, 7)

1. Makara kapsülü (6) üzerindeki iki kilit açma mekanizmasını (6a) aynı anda basarak makara kapsülünü (6) açın.
2. Makara kapsülü (6) kapağını (6b) çıkarın ve iplik makarasını (16) çıkarın.
3. İplik makarasının (16) iplik ucunu iplik çıkış deliğinden (18) dışarı çekin.
4. Yeni iplik makarasının (16) iplik ucunu iplik çıkış deliğinden (18) geçirin.
5. Yeni iplik makarasını makara kapsülünün (6) içine yerleştirin. İplik makarasının üzerinde oklarla çalışma yönünün gösterildiği taraf, takıldıktan sonra görünür olmalıdır.
6. Kilitleme düğmesine (17) basın. Makara kapsülüne (6) entegre edilmiş kilitleme basamakları, iplik makarasının (16) kilitleme basamaklarına kayar ve istem dışı ayarlamayı önler.
7. Kapağı (6b) tekrar makara kapsülünün (6) üzerine ta- kın. Kapak (6b) üzerindeki kilitlerin (6a) makara kapsülü (6) üzerindeki girintilere tam olarak oturduğundan e- min olun. Duyulur bir şekilde yerlerine otururlar.
8. İplik ucunu çekin ve iplik ucu iplik kesicinin (14) yaklaşık 1 cm dışına çıkana kadar kilitleme düğmesine (17) basmaya devam edin.

9.6 Kesme ipliğinin uzatılması (Res. 1, 7)

Ürününüz tam otomatik kesme ipliği ile donatılmıştır.

İplik, makine her açıldığında otomatik olarak uzatılır. Otomatik iplik uzatma sisteminin doğru çalışması için, siz ürünü açmadan önce iplik makarasının (16) durmuş olması gerekir.

İplik başlangıçta kesme dairesinde belirttiğinden daha u-zunsa, iplik kesici (16) tarafından otomatik olarak doğru u-zunluğa kısaltılır.

Bilgi:

Naylon iplikte hasar olup olmadığını ve kesme ipliginin hala iplik kesici tarafından belirtilen uzunlukta olup olmadığınlı düzenli olarak kontrol edin.

Eğer bir iplik ucu görünmüşorsa:

1. İplik makarasını (16) 9.5 altında açıklandığı gibi yenileyin.

İplik uzunluğunun manuel olarak ayarlanması:

1. İplik ucunu hafifçe çekin ve iplik ucu iplik kesicinin (16) biraz dışına çıkana kadar kilitleme düğmesine (17) birkaç kez basmaya devam edin.

10 Çalışma bilgileri

Bilgi:

Bu üründen kaynaklanan belirli miktarda gürültü kirliliği kaçınılmazdır. Gürültülü çalışmaları izin verilen ve belirlenmiş zamanlara erteleyin. Gerekirse dinlenme sürelerine uyun.

- Çalışma sırasında ürünü iki elinizle sıkıca tutun. Her i- ki kolu da kavrayın.

- Ürünün gök gürültülü fırtınalar sırasında kullanılması yasaktır - Yıldırım çarpma tehlikesi!

- Ürünü her kullanımdan önce, hasar, gevşek, yıpranmış veya hasarlı parçalar bakımından kontrol edin.

- Ürünü çalıştırın ve ancak o zaman işlenecek malzemeye yaklaşın.

- Ürüne çok fazla baskı uygulamayın. Birakın işi ürün yapısın.

- Çim en iyi kuru ve çok yüksek olmadığında kesilir.

- Katı engellerle (taşlar, duvarlar, çitler, vb.) temastan kaçının.

10.1 Çim kesme (Res. 8)

Bilgi:

Çim kesme işlemi için mesafe makarası gerekli değildir.

1. Mesafe makarasını (11) koruyucu başlığa (12) takın. Duyulur bir şekilde yerlerine oturur.
2. Ürünü sağa ve sola döndürerek çimleri kesin.
3. Yavaşça kesin ve kesim sırasında ürünü yaklaşık 30° öne eğik tutun.
4. Uzun çimleri yukarıdan aşağıya doğru katmanlar halinde kesin.

10.2 Çim kenarlarını biçme (Res. 3)

Çimlerin ve çiçek yatağı kenarlarını düzeltmek için çim biçici aşağıdaki gibi dönüştürülebilir:

1. Kesme açısını 9.4.3 altında açıklandığı gibi ayarlayın.

2. Mesafe makarasını (11) motor kafasına (15) takın. Duyulur bir şekilde yerlerine oturur.

3. Bu şekilde çim biçici, çimde dikey kesimler yapmak için kullanılabilen bir kenar kesiciye dönüştürülmüş olur.

4. Kenar keserken ürünü kenar kesme tekerleği üzerinde yönlendirin.

5. Ürünü tekrar dönüştürmek için ters sırada ilerleyin.

Çim kenarlarını düzeltmek için ürünü çimin kenarları boyunca yavaşça yönlendirin.

11 Temizlik ve bakım

! UYARI

Bu kullanım kılavuzunda açıklanmayan onarım ve bakım işlemlerini uzman bir atölyeye yaptırın. Sadece orijinal yedek parçalar kullanın.

Kaza tehlikesi mevcuttur! Bakım ve temizlik çalışmalarını daima akü çıkarılmış haldeyken gerçekleştirilirin.

Yaralanma tehlikesi söz konusudur! Tüm bakım ve temizlik işlemlerinden önce ürünü soğumaya bırakın. Motor elemanları sıcak.

Yaralanma ve yanma tehlikesi mevcuttur!

Ürün beklenmedik şekilde çalışabilir ve bundan dolay yaralanmaya neden olabilir.

• Aküyü çıkarın.
  – Ürünün soğumasını bekleyin.
  – Uygulama takımını çıkartın.

11.1 Temizlik

1. Ürünü temizlemek için asla suya veya diğer sıvılaralaldırmayın.
2. Ürüne asla su püskürtmeyin.
3. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
4. Havalandırma açıklıkları her zaman açık olmalıdır.
5. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

11.2 Bakım

1. Ürünü her kullanımdan önce, hasar, gevşek, yıpranmış veya hasarlı parçalar bakımından kontrol edin.
2. Kapak ve koruma tertibatlarının hasarsız olduğunu ve yerinde doğru şekilde oturduğunu kontrol edin. Gerekirse bunları değiştirin.
3. Kesme dişlerindeki hafif çentikleri kendiniz düzeltebilirsiniz. Bunun için kesme kenarları bir yağ taşı ile keskinleştirin. Sadece keskin kesme dişleri iyi kesme performansı sağlar.

11.2.1 Makara kapsülünün (6) değiştirilmesi (Res. 1, 7)

1. Makara kapsülü (6) üzerindeki iki kilit açma mekanizmasını (6a) aynı anda basarak makara kapsülünü (6) açın.
2. Makara kapsülünün (6) kapağını çıkarın ve iplik makarasını (16) çıkarın.
3. İplik makarasının (16) iplik ucunu iplik çıkış deliğinden (18) dışarı çekin.
4. İçten altı köşe civatayı 5 mm alyan anahtarı ile açın (teslimat kapsamına dahil değildir).
5. Makara kapsülünü (6) yerine takın ve İçten altı köşe cıvatayı takın.
6. İplik makarasını (16) yerleştirin. 9.5altında açıklandığı gibi hareket edin.

12 Taşıma ve depolama

12.1 Ürünün taşınması

1. Mesafe makarasını (11) koruyucu başlığa (12) takın. Duyulur bir şekilde yerlerine oturur.
2. Ürünü arkaya doğru yatırım.
3. Mesafe makarasını (11) kullanarak ürünü hareket etti-rebilirsiniz.

12.2 Depolama için hazırlama

1. Aküyü çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Ürünü taşırken veya saklarken bıçağı bıçak koruması ile kapatın.
4. Gübreler ve diğer bahçe kimyasalları metal parçalar üzerinde yoğun aşındırıcı etki gösterebilen maddeler içerir. Ürünü bu maddelerin yakınında depolamayın.

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

13 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708

Akü SBP4.0 ürün no.: 7909201709

Şarj cihazı SBC2.4A ürün no.: 7909201710

Şarj cihazı SBC4.5A ürün no.: 7909201711

Şarj cihazı SDBC2.4A ürün no.: 7909201712

Şarj cihazı SDBC4.5A ürün no.: 7909201713

StarterKit SBSK2.0 ürün no: 7909201720

StarterKit SBSK4.0 ürün no: 7909201721

14 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
  – Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
  – Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum-iyon aküler hakkında notlar

Cihazı atmadan önce aküyü çıkarın!

• Akü evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı aküler, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.
• Bozuk veya bitmiş aküler 2023/1542/EG direktifi uyarınca geri dönüşüme aktarılmalıdır.
• Cihazı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.
• Aküleri deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Aküyü açmayın.
• Aküleri yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir aküleri, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

15 Arıza giderme

Arıza Olası sebep Yardım
Ürün başlatlamıyor. Akü gücü çok	zayıf. Aküyü şarj edin.
	Akü doğru şekilde takılmamış. Aküyü	akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.
	Açma / kapama şalteri bozuk. Lütfen	servis departmanımızla iletişime geçin.
	Motor arızalı.
Ürün kesintilerle çalışıyor. Dahili g	gevşek kontak. Lütfen servis departman	mızla iletişime geçin.
	Açma / kapama şalteri bozuk.
Yoğun titreşim, gürültülü sesler. Kesme düzeneği kirli. Kesme düzeneğini temizleyin.
			Motor arızalı. Lütfen servis departman	mızla iletişime geçin.
Kötü kesim sonucu. İplik makarasında yeterince kesme i-pi yok.		Kesme ipliğini uzatın/iplik makarasını değiştirin.

16 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: AKÜLÜ ÇİM BİÇİCİ

C-LT300-X

Ürün no. 5910904900

AB yönetmeliği:

2014/30/AB, 2006/42/AT,

2000/14/AT_2005/88/AT, 2011/65/AB*

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 60335-1:2012/A15:2021 ; EN 50636-2-91:2014;

EN IEC 55014-1:2021 ; EN IEC 55014-2:2021

Yetkili dokümantasyon temsilcisi:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen
