PTP 550 kablosuz geri veri aktarımı çözümünü seçtiğiniz için teşekkür ederiz. Cihazı kurmaya başlamadan önce lütfen mevcut paket içeriğinin tamamı ile PTP 550 cihazını yapılandırmak için bir erişim cihazının (örneğin bir kişisel bilgisayar) elinizde olduğunu doğrulayın.

Kullanım amacı

Cambium Networks PTP 550 serisi telsiz ürünleri Noktadan Noktaya (PTP) mikrodalga hatları üzerinden veri gönderimini destekler. Bu telsiz ekipmanı sadece sabit dış mekan kurulumlarına yönelik profesyonel kullanım için tasarlanmıştır. Bu telsizlerin ("dış mekan üniteleri" veya ODU'lar olarak geçer) entegre antenli veya dış antene bağlı "konektör fonksiyonlu" ünite modelleri mevcuttur.

Kurulum ve Çalıştırma

Bu ürünün yükleme ve çalıştırma işlemlerinin karmaşık olmasından dolayı Cambium, çalıştırma işleminin ürünün kurulu olduğu bölgedeki kurallarla uyumlu olmasını sağlamak için sistemin kurulum ve yönetiminin bir profesyonel tarafından yapılmasını önerir. Lütfen bu broşürde yer alan talimatları uygulayın. Noktadan Noktaya (PTP) yükleme ve çalıştırma hakkında daha fazla bilgi, ürünün kullanım kılavuzunda mevcuttur; daha fazla bilgi için aşağıdaki bağlantıya göz atın.

Kurulumu yapan kişinin kurulum görevini gerçekleştirililecek düzeyde yeterli bilgi, beceri ve deneyime sahip olması gerekir ve bu kişi şunlardan sorumludur:

• Telsiz mevzuatı, elektrikli aletlerin kurulum mevzuatı, aşırı gerilim koruma mevzuatı ve "yüksekte çalışma" mevzuatı da dahil olmak üzere yürürlükteki mevcut ulusal mevzuatlara aşına olmak
• Kurulumu Cambium Networks talimatlarına göre gerçekleştirmek
• Ekipman ayarlarının ulusal ya da bölgesel mevzuatlara uygun olduğunu onaylamak

Kurulum sırasında lütfen aşağıdaki önemli talimatları uygulayın. Bu işlem, ekipmanın ulusal düzenleyici mevzuatlara uyumluluğunu sağlayacaktır.

• PTP 550 serisi ekipmanın en son donanım yazılımı sürümüyle (Sistem Yayını 4.1.X veya üzeri) donatıldığından emin olun. Yazılım, Cambium Destek Merkezi web sitesinden temin edilebilir; bkz. aşağıdaki bağlantı.
• Ekipmanın kurulumu sırasında ürünün kurulduğu ülke için geçerli olan doğru bölge koduna ayarlandığını doğrulayın (AB ürünleri için bölge kodu fabrika ön ayarlıdır) ve ardından ürünün kurulduğu söz konusu ülke için doğru ülke kodunu seçin.
• Konektör fonksiyonlu üniteler için anten kazanımını, "Konfigürasyon > Telsiz" menüsü altındaki "Anten Kazanımı" ayarı altına girin.

Ürün Güvenlik Bilgileri

Aşağıdaki güvenlik kurallarına uyun:

• Dış Mekan Ünitesinin (ODU) ve monte edildiği yapının önerilen sahadaki maksimum rüzgar hızına dayanabilecek kapasitede olduğundan emin olun.
• Servis bakımı yapmadan önce daima ekipmanı kapatın ve fişten çekin. PTP 550 güç kaynağı birincil devre kesme cihazıdır.
• Verici açık durumdayken anten yakınında güçlü radyo frekansı (RF) alanları bulunacaktır. Anten önünde bakım faaliyetleri gerçekleştirmeden önce daima PTP 550 cihazına gelen gücü kapatın.

o PTP 550 serisi ürünler için aşağıda sunulmuş olan minimum güvenli mesafe sınırına uyun.
- Ekipmanın insanlar için herhangi bir radyasyon tehlikesi oluşturmayacak şekilde kurulduğundan emin olun.

• Yüksek ortamlarda çalışırken aşırı dikkatlı olun. Ulusal "yüksekte çalışma" mevzuatına uyun. Eğitim almış "yetkin" personel kullanın.
• Enerji nakil hatları yakınında çalışırken aşırı dikkatlı olun.
• PTP 550 cihazları ve montaj yapıları yıldırım düşmesine karşı koruma için düzgün şekilde topraklanmalıdır. Ekipmanın ulusal mevzuatlara uygun şekilde kurulması kullanıcıının sorumluluğundadır. Kurulum işinin profesyonel kurulum işlemi yapan bir kişiye verilmesi önerilir.
• Ekipmana güç sağlamak için daima belirtilmiş olan PTP 550 platformu güç kaynağı ünitelerini (PSU) kullanın. Cambium tarafından tedarik edilen belirtilmiş Ethernet Üzerinden Güç (PoE) ünitesinin kullanılmaması ekipman hasarına ve güvenlik tehlikesine neden olabilir.
• Yapıların, ekipmanların ve insanların elektrostatik boşalıma karşı aşağıdakiler gerçekleştirilerek korunmaları gerekir:-

o ekipmanın, yıldırım düşmesine karşı korunduğu bir bölgeye yerleştirilmesi ile
o aşırı akımın ayrı bir sağlam yolla toprağa iletilmesini sağlayacak uygun paratoner kurulumu ile.

• Çalıştırma sırasında ODU mahfazası dokunulamayacak düzeyde sıcak olabilir.
• Dış mekan ortamına maruz kalacak bağlantılar için dış mekana uygun kablolar kullanılmaması halinde güvenlik konusu riske atılmış olabilir. Cambium tarafından önerilen kabloları kullanın.

Paket içerigi

Entegre Dış Mekan Ünitesi (ODU) Paket içeriği

• Bir adet 23 dBi entegre Dış Mekan Ünitesi (ODU)
- Cambium açıklamasında belirtilmiş olan türde bir adet Güç Kaynağı Ünitesi (PSU)
- Montaj dirseği
- Bir adet giriş kablosu (C050055H012A hariç), ABD (FCC), IC (ISEDC Kanada) veya AB (AB ve Diğer Ülkeler)

Konektörlü Dış Mekan Ünitesi (ODU) Paket İçeriği

• Bir Adet Konektörlü Dış Mekan Ünitesi (ODU)
• Bir adet Dış Mekan Ünitesi (ODU) montaj dirseği
• Cambium açıklamasında belirtilmiş olan türde bir adet Güç Kaynağı Ünitesi (PSU)
• Bir adet giriş kablosu (C050055H006A hariç), ABD (FCC), Kanada (IC) veya AB (AB ve Diğer Ülkeler)

Diş Mekan Ünitesi (ODU) arayüzleri

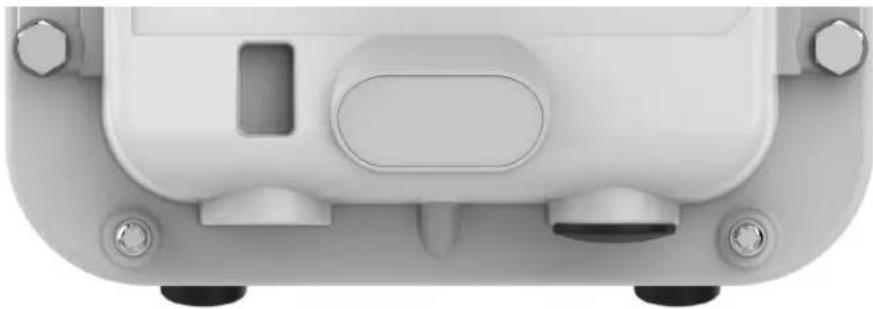

Tablo 14 Diş Mekan Ünitesi (ODU) arka arayüzleri

Baglantı noktası adı	Konektör Arayüz Açıklama
Ana Ethernet	RJ45	Ethernet Üzerinden Güç (PoE) girişi	802.3at Ethernet Üzerinden Güç (PoE).
		100/1000BASE-T Ethernet	Yönetim ve/veya veri
SFP SFP Optik veya Bakır		Gigabit Ethernet	Yönetim ve/veya veri

Konektörlü Dış Mekan Ünitesinin (ODU) ön kısmı antene giden dikey (H) ve yatay (V) kutuplu RF kablo arayüzlerine uygun N türü dişi konektörler sağlar.

LED Başvuru Bilgileri

	LED Rengi	Durum Göstergesi
	PWR	PWR LED ışığı “Kırmızı” -- PTP 550 bir güç kaynağına bağlı
	SYNC	SYNC LED ışığı “Sarı” -- PTP 550 bir senkronizasyon kaynağına bağlı
	ETH	ETH LED ışığı “Kırmızı” -- PTP 550 cihazının bir 10BASE-T bağlantısı var
	ETH	ETH LED ışığı “Yeşil” -- PTP 550 cihazının bir 100BASE-T bağlantısı var
	ETH	ETH LED ışığı “Turuncu” -- PTP 550 cihazının bir 1000BASE-T bağlantısı var
	SFP	SFP LED ışığı “Kırmızı” -- PTP 550 cihazının bir 10BASE-T bağlantısı var
	SFP	SFP LED ışığı “Yeşil” -- PTP 550 cihazının bir 100BASE-T bağlantısı var
	SFP	SFP LED ışığı “Turuncu” -- PTP 550 cihazının bir 1000BASE-T bağlantısı var
	RF 1-3	RF 1, 2 ve 3 öğeleri RF sinyal gücünü gösterir

Tipik köprü kurulumu

Her iki Dış Mekan Ünitesi (ODU) Zemin Pabuçlarına takılı Topraklama Paratonerleri İletişim Binası Güç Kaynağı Ünitesi (PSU) AC Kaynağı Ağ Ekipmanı Montaj direği, Dış Mekan Ünitesi (ODU) üzerinden en az 0,3 metre (1 foot) uzar PTP 550 ODU Gigabit Yüksek Gerilim Koruyucu (Dış Mekan Ünitesi (ODU) yakınında) CAT-5 Ethernet Kablosu Ethernet Üzerinden Güç (PoE) Arayüzü için Gigabit Yüksek Gerilim Koruyucu Topraklama Paratonerleri Toprak Zemin

Configuration

Yönetim bilgisayarını yapılandırma

1 Ethernet bağlantı noktası için Özellikler'i seçin. Windows 7'de bulunduğu konum: Denetim Masası > Ağ ve İnternet > Ağ Bağlantıları > Yerel Alan Bağlantısı.
2 Internet Protokolü (TCP/IP) öğesini seçin:
3 Özellikler öğesini tıklayın.
4 169.254.X.X ağı için geçerli bir IP adresi girin, 169.254.0.0 ve 169.254.1.1 adreslerini girmekten kaçının. Buna iyi bir örnek olarak şu verilebilir 169.254.1.3:
5 255.255.0.0 alt ağ maskesini girin. Varsayılan ağ geçidini boş bırakın.

Bilgisayara bağlama ve güç verme

1 ODU ETH bağlantı noktasının güç kaynağının Ethernet + Güç bağlantı noktasına bağlı olup olmadığını kontrol edin.
2 Bilgisayarın Ethernet bağlantı noktasını standart bir (çapraz bağlı olmayan) Ethernet kablosu kullanarak Güç Kaynağı Ünitesinin (PSU) LAN bağlantı noktasına bağlayın.
3 Güç Kaynağı Ünitesini (PSU) ana şebeke veya batarya ile elektriğe bağlayın. Yeşil Güç LED ışığının kesintisiz yanması gerekir.
4 Dış Mekan Ünitesi (ODU) kırmızı Ethernet LED ışığının kesintisiz yanıp yanmadığını kontrol edin.
5 Bir web tarayıcısı açın ve yazın: 169.254.1.1 İstendiğinde, GUI'ye giriş yapmak için admin / admin girin ve yapılandırmayı tamamlayın.

Frekans Bantları, Maksimum Çalıştırma Gücü ve Güvenli Mesafe

AB'de, 5 GHz PTP 550 serisi ürünler aşağıdaki frekans bantlarında, gösterilen en yüksek güçte çalıştırılır:

ÇalıştırmaFrekans Bandı	ABStandardı	Maksimum GüçSınırlı (EIRP)	İzin verilen kullanım	Bu frekans bandınıdestekleyen 5 GHzüniteler
5470 - 5725MHz	EN 301 893	1 Watt / 30 dBm	Tüm AB ülkelerindegenel kullanımauygundur	Tüm PTP 550
5725 - 5875MHz	EN 302502	4 Watt / 36dBm	Bu banda Türkiye'deizin verilmez - bkz not 1	Tüm PTP 550

Not 1: Türkiye ülke kodu seçildiğinde telsiz bu frekans bandını devre dışı bırakır
AB'de kurulumu yapılan PTP 550 serisi ürünler için ekipman ve insanlar arasındaki minimum güvenli mesafe 10 cm'dir.

Kullanım yetkilendirmesi için kısıtlamalarve gereklilikler

• Bu ekipman sadece dış mekan kullanımı içindir.
• PTP 550 serisi ürünler farklı ülkelerdeki frekans planlamasına bağlı olmak üzere, lisanslı ve lisanssız frekans bantlarında çalışacak şekilde yapılandırılabilir. Operatörler / Son Kullanıcılar ekipmanın çalıştırma işleminin yapılacağı ülkede yürürlükte bulunan mevzuata göre kurulum ve çalıştırma işlemlerinin gerçekleştirilmesini sağlamalı ve gerekli lisans ya da izinleri almalıdır.

Basitleştirilmiş AB Uygunluk Beyanı

İşbu beyan metniyle üreticiCambium Networks Ltd. şirketi, 5 GHz Entegre PTP 550 (PTP 550 Integrated 5 GHz) / 5 GHz Konektörlü PTP 550 (PTP 550 Connectorized 5 GHz) telsiz ekipman türlerinin 2014/53/EU Yönergesiyle uyumlu olduğunu beyan eder. AB uygunluk beyanının tam metnine şu internet adresinden ulaşabilirsiniz: http://www.cambiumnetworks.com/eu_dofc

Atık Elektrikli ve Elektronik Ekipmanlar (WEEE) Yönergesi

Lütfen Elektronik ve Elektrikli Ekipmanları veya Elektronik ve Elektrikli Aksesuarları ev atıklarınızla birlikte atmayın. Bazı ülkelerde ya da bölgelerde elektrikli ve elektronik ekipman atıklarının yönetimi için toplama sistemleri kurulmuştur. Avrupa Birliği ülkeleri için geçerli olmak üzere, ülkenizdeki atık toplama sistemi hakkında bilgi için yerel ekipman tedarikçi temsilcinizle veya Cambium Networks Destek Merkezi'yle iletişime geçin.

Çevrimiçi Kaynaklar

Kullanım Kılavuzu ve Başlarken Kılavuzu: https://support.cambiumnetworks.com/guides

Destek: https://www.cambiumnetworks.com/support/

İletişim: https://www.cambiumnetworks.com/support/contact-support/

Teknik Eğitim: https://learning.cambiumnetworks.com
