INSTRUKCJA OBSŁUGI PTP 550e Cambium Networks

Przeznaczenie:- Moduły radiowe....47

Instalacja i obsługa....47

Bezpieczeństwo użytkowania....47

Zawartość zestawu....48

Interfejsy modułu zewnętrznego 49

Standardowa konfiguracja mostka 51

Konfiguracja....51

Stosowanie na terenie UE 52

Zasoby internetowe 53

Spanish (ES) 54

Uso previsto 54

Dziękujemy za wybór modułu bezprzewodowego łącza dosyłowego PTP 550. Przed rozpoczęciem instalacji urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie niezbędne elementy, a także zapewnić dostęp do urządzenia dostępowego (np. komputera osobistego), które będzie niezbędne do konfiguracji modułu PTP 550.

Przeznaczenie:- Moduły radiowe

Cambium Networks PTP 550 obsługują transmisję danych przez łącza mikrofalowe typu Point to Point (PTP). Moduły radiowe są przeznaczone do zastosowań profesjonalnych, wyłącznie w stacjonarnych instalacjach zewnętrznych. Urządzenia (określane mianem modułów zewnętrznych albo ODU) są oferowane w wersji z anteną zintegrowaną albo ze złączami anteny zewnętrznej.

Instalacja i obsługa

Instalacja i obsługa tego produktu są działaniami o wysokim stopniu złożoności, dlatego Cambium zaleca, aby były one realizowane przez odpowiednio wykwalifikowane osoby, aby zagwarantować zgodność z przepisami obowiązującymi w miejscu eksploatacji urządzenia. Należy postępować zgodnie z instrukcjami podanymi w ulotce. Dodatkowe wskazówki na temat instalacji i obsługi sprzętu w schemacie PTP zawiera podręcznik produktu (patrz łącze poniżej).

Instalator musi mieć odpowiednie kwalifikacje, wiedzę i doświadczenie, aby przeprowadzić montaż. Zakres odpowiedzialności:

• Znajomość aktualnie obowiązujących przepisów w zakresie komunikacji radiowej, instalacji elektrycznych, ochrony przeciwprzepięciowej i pracy na wysokości.
• Przeprowadzenie instalacji zgodnie z wytycznymi Cambium Networks.
• Potwierdzenie, że parametry pracy urządzenia są zgodne z obowiązującymi przepisami krajowymi i regionalnymi.

Podczas instalacji należy przestrzegać następujących ważnych instrukcji. Zapewni to zgodność z obowiązującymi przepisami.

- Urządzenie PTP 550 musi mieć najnowszą wersję firmware (System Release 4.1.x lub nowszą). Oprogramowanie jest dostępne do pobrania na stronie Cambium Support Centre (łącze poniżej).

- Podczas konfigurowania sprzętu należy zawsze wybierać właściwy kod regionu i kraju w miejscu wdrożenia (w przypadku modeli oferowanych w UE kod regionu jest prekonfigurowany fabrycznie).

- W przypadku modeli ze złączem anteny zewnętrznej należy podać wzmocnienie anteny w polu „Antenna Gain” w menu „Configuration > Radio”.

Bezpieczeństwo użytkowania

Należy przestrzegać następujących zasad bezpieczeństwa:

- Upewnić się, że moduł zewnętrzny i konstrukcja, do której jest on zamocowany, są w stanie wytrzymać napór wiatru wiejącego z maksymalną prędkością odnotowaną w danym regionie.

- Przed przystąpieniem do serwisowania urządzenia należy je wyłączyć i odłączyć od źródła zasilania. Główną metodą odłączania zasilania jest odpięcie zasilacza przeznaczonego dla urządzenia PTP 550.

- Gdy nadajnik jest włączony, w pobliżu anteny występują silne pola promieniowania o częstotliwości radiowej. Przed przystąpieniem do prac serwisowych przed anteną należy koniecznie wyłączyć urządzenie PTP 550.

Należy przestrzegać minimalnej bezpiecznej odległości dla produktów PTP 550, którą podano poniżej.
Upewnić się, że urządzenie jest montowane w miejscu, gdzie promieniowanie nie będzie stwarzać zagrożeń dla ludzi.

• Zachować szczególną ostrożność podczas pracy na wysokości. Przestrzegać krajowych przepisów BHP w zakresie pracy na wysokości. Wszelkie prace powierzać personelowi mającemu wymagane kompetencje.
• Zachować szczególną ostrożność podczas pracy w pobliżu linii energetycznych.
• Urządzenia PTP 550 oraz wszelkie elementy montażowe użyte do ich zamocowania należy zabezpieczyć odpowiednią instalacją odgromową. Odpowiedzialność za montaż urządzenia zgodnie z obowiązującymi przepisami spoczywa na użytkowniku. Zaleca się zlecić montaż osobom do tego upoważnionym.
• Do zasilania sprzętu należy zawsze używać zasilaczy dedykowanych dla urządzeń PTP 550. Użycie innego zasilacza niż dedykowany adapter PoE Cambium stwarza ryzyko uszkodzenia sprzętu i zagrożeń dla bezpieczeństwa.

• Konstrukcje, sprzęt i ludzie wymagają ochrony przed skutkami wyładowań elektrostatycznych:-

• przez wybór miejsca montażu w strefie z ochroną odgromową;

• przez instalację odpowiednich odgromników, które odprowadzą impuls elektryczny do ziemi z użyciem osobnego obwodu;

• Obudowa urządzenia w trakcie pracy może być rozgrzana.

• W przypadku połączeń narażonych na warunki zewnętrzne stosować kable przeznaczone do zastosowań zewnętrznych – zastosowanie nieprawidłowych kabli może stanowić zagrożenie dla bezpieczeństwa. Przy instalacji stosować kable zalecane przez Cambium.

Zawartość zestawu

Zawartość zestawu z modułem zewnętrznym zintegrowanym

• Jeden moduł zewnętrzny ze zintegrowaną anteną 23 dBi
• Jeden zasilacz rodzaju określonego w opisie podanym przez Cambium w stosownej dokumentacji.
• Klamra montażowa
• Jeden sznur przyłączeniowy (nie dotyczy C050055H012A) - standard amerykański (FCC), kanadyjski (ISEDC Canada) lub europejski (UE i reszta świata)

Zawartość zestawu z modułem zewnętrznym oraz anteną zewnętrzna

• Jeden moduł zewnętrzny z anteną zewnętrzną
  • Jedna klamra montażowa modułu zewnętrznego
• Jeden zasilacz rodzaju określonego w opisie podanym przez Cambium w stosownej dokumentacji.
• Jeden sznur przyłączeniowy (nie dotyczy C050055H006A) - standard amerykański (FCC), kanadyjski (IC) lub europejski (UE i reszta świata)

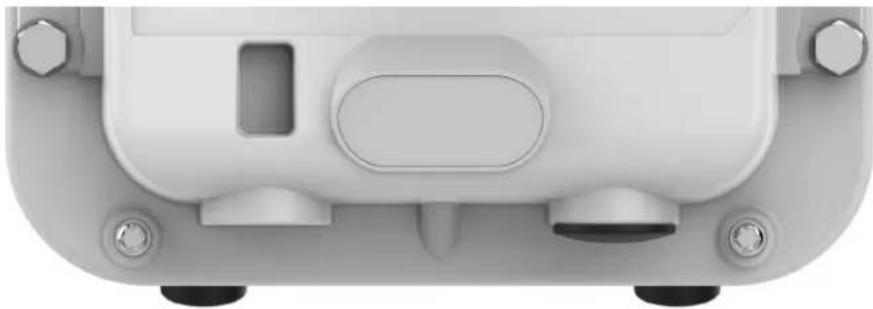

Interfejsy modułu zewnętrznego

SFP
Główny port Ethernet

Tabela 10 Interfejsy modułu zewnętrznego na ściance tylnej

Nazwa portu	Złącze	Interfejs Opis
Główny port Ethernet	RJ45	Wejście PoE	802.3at Power over Ethernet (PoE).
		100/1000BASE-T Ethernet	Do zarządzania i przesyłu danych.
SFP SFP Optyczny lub		miedziany Gigabit Ethernet	Do zarządzania i przesyłu danych.

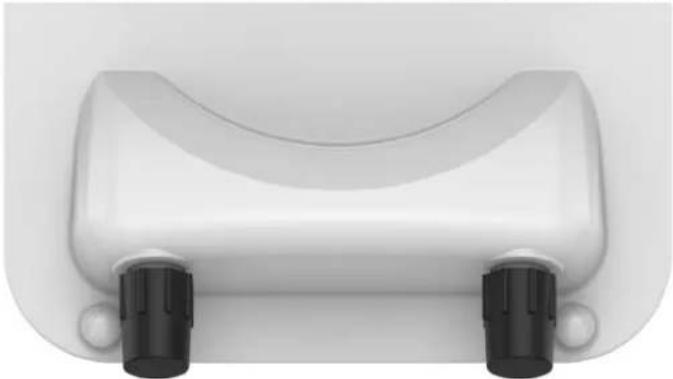

Przód modułu zewnętrznego z anteną zewnętrzną zawiera złącza żeńskie typu N umożliwiające podłączenie złącz kabli anten radiowych o polaryzacji poziomej (H) lub pionowej (V).

Kontrolki LED - informacje

RF3 RF2 RF1 SFP ETH SYNC PWR

Kontrolka LED	Wskaźnik stanu
PWR	Kontrolka PWR LED jest czerwona - urządzenie PTP 550 jest podłączone do źródła zasilania
SYNC	Kontrolka SYNC jest czerwona - urządzenie PTP 550 jest podłączone do źródła synchronizacji
ETH	Kontrolka ETH jest czerwona - urządzenie PTP 550 nawiązało połączenie 10BASE-T
ETH	Kontrolka ETH jest zielona - urządzenie PTP 550 nawiązało połączenie 100BASE-T
ETH	Kontrolka ETH jest pomarańczowa - urządzenie PTP 550 nawiązało połączenie 1000BASE-T
SFP	Kontrolka SFP jest czerwona - urządzenie PTP 550 nawiązało połączenie 10BASE-T
SFP	Kontrolka SFP jest zielona - urządzenie PTP 550 nawiązało połączenie 100BASE-T
SFP	Kontrolka SFP jest pomarańczowa - urządzenie PTP 550 nawiązało połączenie 1000BASE-T
RF 1-3	Kontrolki RF 1, 2 i 3 wskazują siłę sygnału radiowego

Opis zasilacza (PSU)

Ostrzeżenie Zawsze używaj odpowiednio zatwierdzonego i zatwierdzonego zestawu przewodów zasilających AC zgodnie z przepisami obowiązującymi w kraju użytkowania.

Uwaga Porty ODU PSU są zaprojektowane do łączenia tylko z ODU PTP 550. Nie podłączaj żadnego innego sprzętu, ponieważ może to spowodować uszkodzenie. Nie podłączaj PIDU Plus PTP 300/500/600 do PTP 550 ODU.

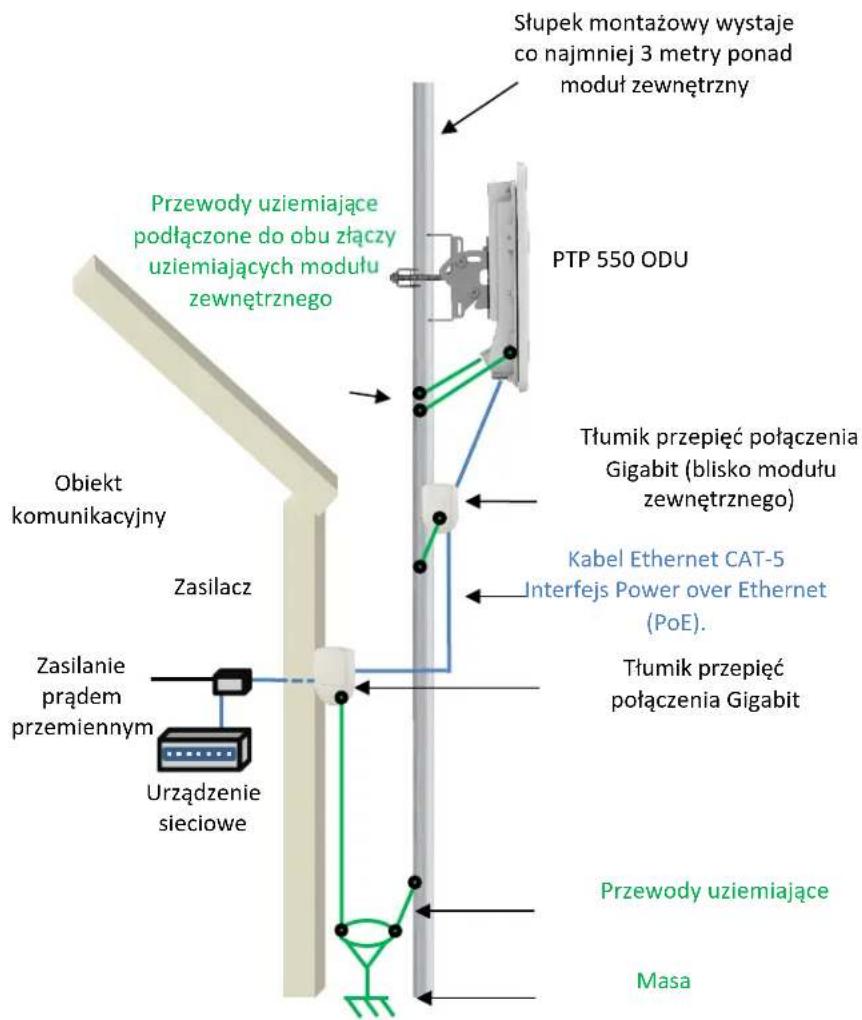

Standardowa konfiguracja mostka

Słupek montażowy wystaje co najmniej 3 metry ponad moduł zewnętrzny PTP 550 ODU Przewody uziemiające podłączone do obu złączy uziemiających modułu zewnętrznego Obiekt komunikacyjny Zasilacz Zasilanie prądem przemienym Urządzenie sieciowe Tłumik przepięć połączenia Gigabit (blisko modułu zewnętrznego) Kabel Ethernet CAT-5 Interfejs Power over Ethernet (PoE). Tłumik przepięć połączenia Gigabit Przewody uziemiające Masa

Konfiguracja

Konfiguracja komputera do zarządzania

1 Przywołaj Właściwości portu Ethernet. W systemie Windows 7 można przywołać ten ekran, wybierając kolejno Panel sterowania > Sieć i Internet > Połączenia sieciowe > Połączenie lokalne.
2 Wybierz Protokół internetowy (TCP/IP):
3 Kliknij Właściwości
4 Wprowadź adres IP ważny dla sieci 169.254.X.X, unikając adresów 169.254.0.0 i 169.254.1.1. Dobrym przykładem jest 169.254.1.3:
5 Wprowadź maskę podsieci 255.255.0.0. Pole „Brama domyślna” należy pozostawić puste.

Podłączanie do komputera i włączanie urządzenia

1 Sprawdź, czy port ETH modułu zewnętrznego jest podłączony do zasilającego portu Ethernet w zasilaczu.
2 Połącz port Ethernet komputera PC z portem LAN zasilacza za pomocą standardowego (nie krosowanego) kabla Ethernet.
3 Włącz dopływ prądu do zasilacza (z sieci energetycznej lub baterii). Zielona dioda LED zasilania powinna zaświecić w sposób ciągły.
4 Sprawdź, czy czerwona dioda LED (Ethernet) modułu zewnętrznego świeci światłem ciągłym.
5 Otwórz przeglądarkę internetową i wpisz: 169.254.1.1 Po wyświetleniu monitu wpisz admin / admin, aby załogować się do GUI i zakończyć konfigurację.

Dostosowanie się do limitów

Stosowanie na terenie UE

pasma częstotliwości, moc maksymalna, bezpieczna odległość

na terenie UE produkty PTP serii 550 5 GHz pracują w następujących zakresach częstotliwości do wskazanego limitu mocy:

Robocze pasma częstotliwości	Norma UE	Moc maksymalna (EIRP)	Dozwolone zastosowanie	Urządzenia 5 GHz obsługujące to pasmo częstotliwości
5470 - 5725 MHz	EN 301 893	1 W / 30 dBm	Dostępne do ogólnego użytku we wszystkich krajach UE	Wszystkie urządzenia PTP 550
5725 - 5875 MHz	EN 302 502	4 W / 36 dBm	To pasmo nie jest dozwolone w Polsce - patrz przypis 1	Wszystkie urządzenia PTP 550

Przypis 1 Po wybraniu kodu kraju odpowiadającego Polsce to pasmo częstotliwości zostaje wyłączone W przypadku urządzeń PTP 550 na terenie UE minimalna bezpieczna odległość człowieka od urządzenia wynosi 10 cm.

ograniczenia i wymóg homologacji

- Urządzenie jest przeznaczone wyłącznie do użytku na zewnątrz.

- Urządzenia z PTP 550 mogą być konfigurowane na potrzeby korzystania z licencjonowanych lub nielicencjonowanych pasm częstotliwości odpowiednio do podziału pasm w odpowiednich krajach. Operatorzy / użytkownicy końcowi muszą zadbać o to, by przy instalacji i eksploatacji sprzętu były przestrzegane wszystkie obowiązujące normy i przepisy w odnośnym kraju, a także uzyskać wymagane prawem licencje i zezwolenia.

Uproszczona deklaracja zgodności dla UE

Niniejszym producent, Cambium Networks Ltd, oświadcza, że urządzenia radiokomunikacyjne PTP 550 Integrated 5 GHz / PTP 550 Connectorized 5 GHz spełniają wymogi dyrektywy 2014/53/UE. Pełny tekst

unijnej deklaracji zgodności jest dostępny pod następującym adresem internetowym: http://www.cambiumnetworks.com/eu_dofc

Dyrektywa o zużytym sprzęcie elektrycznym i elektronicznym (WEEE)

Zużyty sprzęt elektryczny i elektroniczny i jego akcesoria nie powinny być utylizowane jako część odpadow zmieszanych. W niektórych krajach lub regionach zorganizowano systemy selektywnej zbiorki odpadow elektrycznych i elektronicznych. W celu uzyskania informacji o selektywnym odbiorze odpadow w krajach Unii Europejskiej należy skontaktować się z lokalnym sprzedawcą sprzętu lub z centrum serwisowym Cambium Networks.

Zasoby internetowe

Podręcznik dla użytkownika oraz Przewodnik wprowadzający: https://support.cambiumnetworks.com/guides

Wsparcie techniczne: https://www.cambiumnetworks.com/support/

Kontakt: https://www.cambiumnetworks.com/support/contact-support/

Szkolenia techniczne: https://learning.cambiumnetworks.com
