Köszönjük, hogy a PTP 550 vezeték nélküli backhaul megoldást választotta. Mielőtt elkezdené az eszköz telepítését, ellenőrizze, hogy kéznél van-e a csomag teljes tartalma, valamint a PTP 550 konfigurálásához egy hozzáférési eszköz (például egy számítógép).

Rendeltetésszerű használat

A Cambium Networks 550 szériás rádiótermékei Point-to-Point (PTP) mikrohullámú kapcsolaton keresztüli adatátvitelt támogatnak. A rádióberendezés kizárólag professzionális, kültéri, rögzített telepítési környezetekben használandó. A rádiók (más néven „kültéri egységek” - ODU-k) integrált antennával rendelkeznek, vagy egy külső antennához csatlakoztatott egységként működnek.

Telepítés és üzemeltetés

A termék telepítése és üzemeltetése összetett, a Cambium így azt javasolja, hogy egy szakértő telepítse és kezelje a rendszert a termék üzembe helyezési régiójában érvényes előírásoknak való megfelelés érdekében. Kövesse a tájékoztatóban található lépéseket. További útmutatást a PTP telepítéséről és üzemeltetéséről a termék felhasználói útmutatójában, a lenti hivatkozáson találhat.

A telepítőnek rendelkeznie kell a szükséges szakértelemmel, tudással és tapasztalattal a telepítés elvégzéséhez, és a következőkért felelős:

• Az aktuális és megfelelő nemzeti előírások, így a rádiókkal, az elektromos berendezések telepítésével, a túlfeszültség-védelemmel és a magaslatokon végzett munkával kapcsolatos előírások ismerete
  • Telepítés a Cambium Networks útmutatása szerint
• Meggyőződés arról, hogy a berendezés beállításai megfelelnek a nemzeti vagy regionális előírásoknak

A telepítés során vegye figyelembe az alábbi fontos utasításokat. Így biztosan meg fog felelni a nemzeti előírásoknak.

• Győződjön meg róla, hogy a PTP 550 szériájú berendezés a legújabb firmwareverzióval rendelkezik (4.1.X vagy újabb rendszerkiadás). A szoftvert a Cambium Support Centre webhelyén, a lenti hivatkozáson érheti el.
• A berendezés beállításakor ellenőrizze, hogy a megfelelő régiókód van beállítva (amely az Európai Unións termékek esetében a gyári beállítás részeként előre meg van adva), majd válassza ki az üzembe helyezés országának megfelelő országkódot.
• Külső csatlakoztatású eszközök esetén adja meg az antenna teljesítményét a „Configuration > Radio” (Konfiguráció > Rádió) menü „Antenna Gain” (Antenna teljesítménye) beállításánál.

Termékbiztonsági információk

Tartsa szem előtt a következő biztonsági előírásokat:

• Ügyeljen rá, hogy a kültéri egység (ODU) és a szerkezet, amelyre fel van helyezve, ellenálljon a javasolt üzemelési hely maximális szélsebességének.
• Javítás előtt mindig kapcsolja ki a berendezést, valamint szüntesse meg annak áramellátását. A PTP 550 tápegysége az elsődlegesen leválasztandó eszköz.

- A jeladó működésekor erős rádiófrekvenciás (RF) mezők észlelhetők az antennához közel. Az antenna előtt végzett karbantartási műveletek előtt mindig kapcsolja ki a PTP 550 eszköz áramellátását.

• Vegye figyelembe a lent megadott minimális biztos távolsági korlátot a PTP 550 eszközökhöz.

• Ügyeljen rá, hogy a berendezés olyan helyzetben legyen telepítve, amely nem jelent sugárzásveszélyt az emberekre.

• Magaslatokon végzett munka esetén legyen rendkívül óvatos. Tartsa szem előtt a magaslatokban végzett munkával kapcsolatos nemzeti előírásokat. Szakképzett, hozzáértő alkalmazottakkal dolgozzon.

• Távvezetékek közelében végzett munka esetén legyen rendkívül óvatos.
• A PTP 550 eszközöket és azok tartószerkezeteit megfelelő, villámvédelmi földeléssel kell ellátni. A berendezés a nemzeti előrírásoknak megfelelően történő telepítése a felhasználó felelőssége. Ajánlott a telepítést egy szakértő telepítőre bízni.
• Mindig a megadott PTP 550 platform tápegységeit (PSU-it) használja a berendezés működtetéséhez. A Cambium által szolgáltatott PoE használatának mellőzése a berendezés meghibásodását és biztonsági kockázatokat eredményezhet.
• A szerkezeteket, a berendezést és a személyzetet a következők betartásával meg kell védeni az elektrostatikus kisülésektől:

o a berendezés villámvédett helyen való elhelyezése
- megfelelő villámháritók telepítése a túláram szilárd útvonallal vezetett földeléséhez.

• Az ODU burkolata forró lehet működés közben.
• A kültéri használatra szánt kábelek nem kültéri környezetek kapcsolataihoz való alkalmazása biztonsági kockázatokat vonhat maga után. A Cambium által javasolt kábeleket telepítse.

A készlet összetevői

Integrált kültéri egység készlet összetevői

• 1 db 23 dBi-s integrált ODU (kültéri egység)
- 1 db, a Cambium ismertetőben megadottak szerinti tápegység
• Rögzítőelem
- 1 db tápkábel (kivéve C050055H012A), ami lehet amerikai (FCC), kanadai (IC, ISEDC) vagy európai (EU és egyéb országok) rendszerű

Konnektoros kültéri egység készlet összetevői

• 1 db konnektoros ODU (kültéri egység)
• 1 db ODU-rögzítőelem
- 1 db, a Cambium ismertetőben megadottak szerinti tápegység
- 1 db tápkábel (kivéve C050055H006A), ami lehet amerikai (FCC), kanadai (IC) vagy európai (EU és egyéb országok) rendszerű

A kültéri egység interfészei

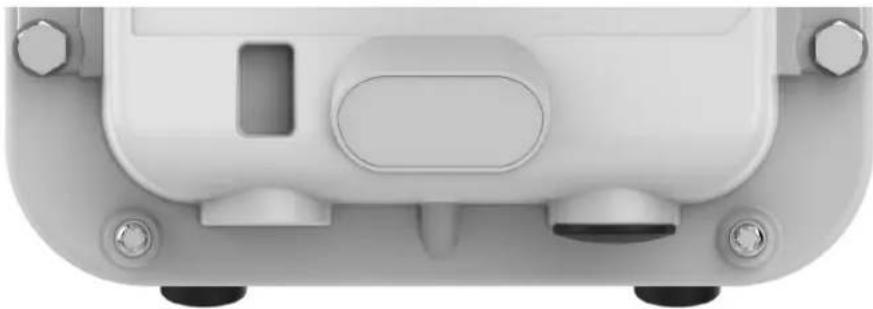

1. táblázat Kültéri egység, hátulsó interfészek

Portnév	Csatlakozó	Interfész	Leírása
Fő Ethernet	RJ45	POE-bemenet	802.3at POE (Power-over-Ethernet).
		100/1000BASE-T Ethernet	Kezelés és/vagy adat.
SFP SFP Optikai vagy réz		kábeles gigabites Ethernet	Kezelés és/vagy adat.

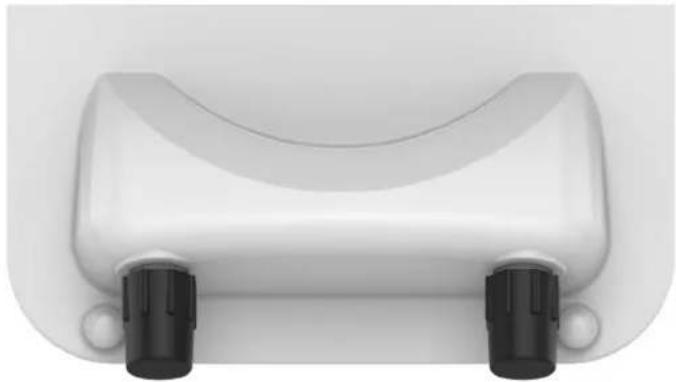

A konnektoros kültéri egység elülső oldalán N típusú csatlakozóaljzatok vannak, horizontális (H) és vertikális (V) polarizációjú RF-antennakábelekhez.

Led színe	Állapot jelzése
PWR	PWR led „piros” -- a PTP 550 csatlakoztatva van egy áramforráshoz
SYNC	SYNC led „sárga” -- a PTP 550 csatlakoztatva van egy szinkronforráshoz
ETH	ETH led „piros” -- a PTP 550-nek van 10BASE-T kapcsolata
ETH	ETH led „zöld” -- a PTP 550-nek van 100BASE-T kapcsolata
ETH	ETH led „narancssárga” -- a PTP 550-nek van 1000BASE-T kapcsolata
SFP	SFP led „piros” -- a PTP 550-nek van 10BASE-T kapcsolata
SFP	SFP led „zöld” -- a PTP 550-nek van 100BASE-T kapcsolata
SFP	SFP led „narancssárga” -- a PTP 550-nek van 1000BASE-T kapcsolata
RF 1-3	RF 1, 2 és 3 a rádiófrekvenciás jel erősségét jelzi

Tápegység (PSU) leírása

Warning Mindig használjon megfelelően minősített és jóváhagyott váltóáramú tápkábelt a használati ország szabályainak megfelelően.

1. táblázat: A tápegység alkatrészeinek száma

Cambium description Cambium part number
PTP 550 AC Power Injector	N000000L034A
CABLE, UL POWER SUPPLY CORD SET, 720mm, US	N000900L031A
CABLE, UL POWER SUPPLY CORD SET, 720mm, EU	N000900L032A

Jellemző híd elrendezés

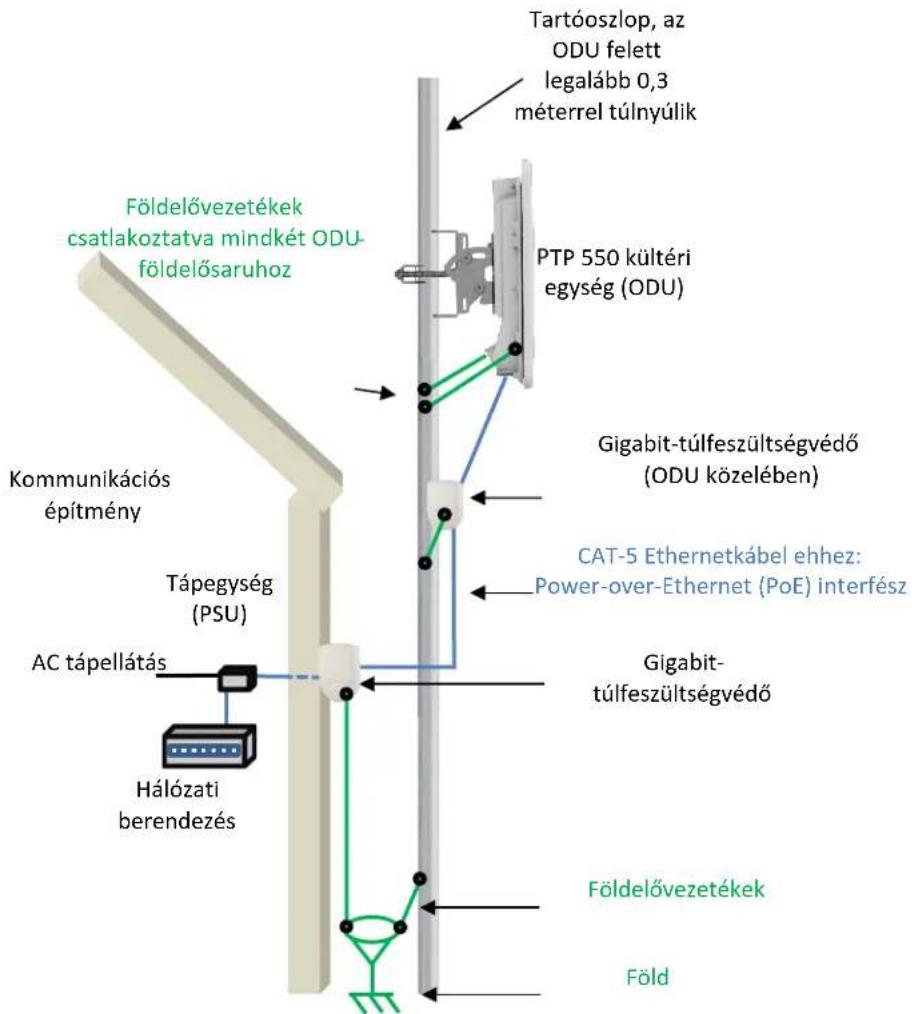

Tartóoszlop, az ODU felett legalább 0,3 méterrel túlnyúlik Földelővezetékek csatlakoztatva mindkét ODU- földelősaruhoz PTP 550 kültéri egység (ODU) Gigabit-túlfeszültségvédő (ODU közelében) CAT-5 Ethernetkábel ehhez: Power-over-Ethernet (PoE) interfész Tápegység (PSU) Gigabit- túlfeszültségvédő AC tápellátás Hálózati berendezés Földelővezetékek Föld

Configuration

A kezelési PC számítógép konfigurálása

1 Jelölje ki az Ethernet portra vonatkozó tulajdonságokat (Properties). Windows 7 esetén: Vezérlőpult > Hálózat és internet > Hálózati kapcsolatok > Helyi kapcsolat Control Panel > Network and Internet > Network Connections > Local Area Connection ).
2 Jelölje ki a TCP/IP protokoll (Internet Protocol (TCP/IP)) elemet:
3 Kattintson a Tulajdonságok (Properties) gombra.
4 Adjon meg egy, a 169.254.X.X hálózatnak megfelelő IP-címet; kerülendő a 169.254.0.0 és a 169.254.1.1. Egy jó példa: 169.254.1.3:
5 Adjon meg egy alhálózati maszkot: 255.255.0.0. Az alapértelmezett átjárót hagyja üresen.

Csatlakoztatás a számítógéphez és áram alá helyezés

1 Ellenőrizze, hogy a kültéri egység ETH portja csatlakoztatva van-e a tápegység Ethernet + Power portjához.
2 Csatlakoztassa a PC Ethernet portját a tápegység LAN portjához normál (egyeneskötésű) Ethernet-kábellel.
3 Helyezze áram alá a tápegységet (konnektorból vagy akkumulátorral). Ha sikerült, a zöld Power led folyamatosan világít.
4 Ellenőrizze, hogy a kültéri egység piros Ethernet ledje folyamatosan világít-e.
5 Nyisson meg egy webböngészőt és írja be: 169.254.1.1 Amikor a rendszer kéri, adja meg az admin / admin parancsot, hogy belépjen a GUI-ba, és töltse ki a konfigurációt.

Európai Uniós működés

Frekvenciasávok, maximális működési teljesítmény, biztonságos távolság

Az Európai Unióban az 5 Ghz-es, PTP 550 szériájú termékek a következő frekvenciasávokon működnek, egészen a megjelenített maximális teljesítményig:

Működési frekvenciasáv	EU-szabvány	Maximális teljesítménykorlá t (EIRP)	Engedélyezett használat	Ezt a frekvenciasávot támogató 5 GHz-es egységek
5470-5725 MHz	EN 301 893	1 Watt/30 dBm	Általánosan használható minden EU-tagállamban	Minden PTP 550
5725-5875 MHz	EN 302 502	4 Watt/36 dBm	Magyarországon érhető el. Lásd: 1-4. megjegyzés	Minden PTP 550

1. megjegyzés: A rádió nemzeti frekvenciaelosztásokat, teljesítmény- és DFS-beállításokat alkalmaz a megfelelő országkódhoz
2. megjegyzés: A működtetéshez kormányzati engedélyre vagy licencre lehet szükség. Tekintse meg a kormánya webhelyét.
3. megjegyzés: Az üzembe helyezés egyes területeken korlátozott lehet. Tartsa szem előtt az esetleges kormányzati vagy licencben meghatározott feltételeket és korlátozásokat.
4. megjegyzés: Az 5725-5875 MHz tartományban történő működést a Cambium webhelyéről letölthető licenckulccsal engedélyezheti

Az Európai Unióban üzembe helyezett PTP 550 termékek esetén a berendezés és a személyzet közötti minimális biztonságos távolság 10 cm.

Korlátozások és követelmények a használat engedélyezéséhez

• A berendezés csak kültéri környezetben használható.

Cambium Networks

PTP 550 QUICK START GUIDE

- A PTP 550 termékek licencelt vagy licenc nélküli frekvenciasávokban való működéshez konfigurálhatók, amelyekre frekvenciatervezés vonatkozhat az egyes országokban. A működtetőknek vagy végfelhasználóknak gondoskodniuk kell arról, hogy a berendezés telepítése és működtetése az adott ország előírásainak megfelelően zajlik, valamint be kell szerezniük a szükséges licenceket vagy engedélyeket.

Európai Unións egyszerűsített megfelelőségi nyilatkozat

A gyártó (Cambium Networks Ltd) ezúton kijelenti, hogy a következő rádióberendezés-típusok megfelelnek az EU 2014/53/EU irányelvének: PTP 550 Integrated 5 GHz/PTP 550 Connectorized 5 GHz. Az Európai Uniós megfelelőségi nyilatkozat teljes szövege a következő webhelyen érhető el: http://www.cambiumnetworks.com/eu_dofc

Az elektromos és elektronikus berendezések hulladékairól szóló irányelv

Elektromos és elektronikus berendezéseket vagy tartozékokat ne helyezzen a háztartási szemétbe. Egyes országokban vagy régiókban begyűjtő rendszerek működnek, amelyek felügyelik az elektromos és elektronikus hulladékokat. Európai Uniós országokban forduljon helyi berendezésszolgáltatójának képviselőjéhez vagy a Cambium Networks támogatási központjához, ha többet szeretne megtudni országa hulladékgyűjtési rendszeréről.

Online tájékozódási lehetőségek

Felhasználói útmutató és az első lépések útmutatója: https://support.cambiumnetworks.com/guides

Támogatás: https://www.cambiumnetworks.com/support/

Kapcsolat: https://www.cambiumnetworks.com/support/contact-support/

Müszaki kepzes: https://learning.cambiumnetworks.com
