BEDIENUNGSANLEITUNG PTP 550e Cambium Networks

Verwendungszweck....26

Installation & Betrieb 26

Informationen zur Produktsicherheit 26

Lieferumfang....27

ODU-Schnittstellen 28

Typische Anlageninstallation....30

Configuration....30

Betrieb in der EU....31

Online-Quellen 32

Hungarian (HU) 33

Vielen Dank, dass Sie sich für unsere drahtlose Backhaul-Lösung PTP 550 entschieden haben. Bevor Sie mit der Installation des Geräts beginnen, vergewissern Sie sich, dass der Paketinhalt vollständig ist und Sie ein Gerät haben (z.B. einen PC), mit dem Sie die PTP 550 Outdoor Unit (ODU) konfigurieren können.

Verwendungszweck

Cambium Networks 550er PTP-Funkprodukte unterstützen die Datenübertragung über Point-to-Point (PTP)-Mikrowellenverbindungen. Sie sind nur für den professionellen Einsatz in stationären Außenanlagen bestimmt. Die Geräte (bezeichnet als "Outdoor Units" oder ODUs) sind mit integrierter Antenne oder als anschlussfähige Einheit für eine externe Antenne erhältlich.

Installation & Betrieb

Die Installation und der Betrieb dieses Produkts sind komplex. Cambium empfiehlt daher eine professionelle Installation und Verwaltung des Systems, um sicherzustellen, dass der Betrieb den regionalen Vorschriften am Installationsort des Produktes entspricht. Bitte beachten Sie die Hinweise in diesem Produktblatt. Weitere Informationen zur Installation und zum Betrieb von PTP-Verbindungen finden Sie im Produkthandbuch, siehe Link unten.

Der Installateur muss über die erforderlichen Fähigkeiten, Kenntnisse und Erfahrungen verfügen, um die Installation durchführen zu können, und ist für Folgendes verantwortlich:

• Kenntnis der aktuell geltenden nationalen Vorschriften, einschließlich Vorschriften für Funk, elektrische Installationen, Überspannungsschutz und für Arbeiten in der Höhe
  • Installation gemäß den Anleitungen und Hinweisen von Cambium Networks
• Bestätigung, dass die Einstellungen der Anlage den nationalen oder regionalen Bestimmungen entsprechen

Bitte beachten Sie bei der Installation die folgenden wichtigen Hinweise. Dadurch wird die Anlage in Übereinstimmung mit den nationalen gesetzlichen Bestimmungen gebracht.

• Stellen Sie sicher, dass die Geräte der 550er-Serie über die neueste Firmware-Version (System Release 4.1.x oder höher) verfügen. Die Software ist auf der Webseite des Cambium Support Center erhältlich, siehe Link unten.
• Vergewissern Sie sich während der Einrichtung des Geräts, dass der richtige Regionalcode eingestellt ist (für EU-Produkte ist der Regionalcode werkseitig voreingestellt), und wählen Sie dann den richtigen Ländercode für das jeweilige Land aus, in dem das Produkt eingesetzt wird.
• Geben Sie bei angeschlossenen Geräten den Antennengewinn in der Einstellung „Antenna Gain“ im Menü „Configuration > Radio“ ein.

Informationen zur Produktsicherheit

Beachten Sie die folgenden Sicherheitshinweise:

• Stellen Sie sicher, dass die Outdoor Unit (ODU) und die Konstruktion, an der die ODU montiert ist, den maximalen Windgeschwindigkeiten am vorgesehenen Standort standhalten.
• Schalten Sie das Gerät vor Wartungsarbeiten immer aus und ziehen Sie den Netzstecker. Das 550er-PTP-Netzteil ist das primäre Gerät zur Trennung der Stromversorgung.

- In der Nähe der Antenne sind starke Hochfrequenzfelder vorhanden, wenn der Transmitter eingeschaltet ist. Schalten Sie das 550er-PTP-Gerät immer aus, bevor Sie Wartungsarbeiten vor der Antenne durchführen.

• Beachten Sie den unten angegebenen Mindestsicherheitsabstand für 550er-PTP-Produkte.
  Stellen Sie sicher, dass das Gerät so installiert ist, dass keine Strahlengefährdung für den Menschen besteht.

• Seien Sie besonders vorsichtig, wenn Sie in Höhen arbeiten. Beachten Sie die nationalen Vorschriften für das Arbeiten in der Höhe. Setzen Sie geschultes und fachkundiges Personal ein.
  • Extreme Vorsicht gilt bei der Arbeit in der Nähe von Stromleitungen.

• 550er-PTP-Geräte und Montagekonstruktionen müssen zum Schutz vor Blitzschlag ordnungsgemäß geerdet sein. Es liegt in der Verantwortung des Benutzers, das Gerät gemäß den nationalen Vorschriften zu installieren. Es wird empfohlen, die Installation von einem professionellen Installateur durchführen zu lassen.

• durch die Anbringen von Geräten in einer Blitzschutzzone;

• durch die Installation geeigneter Blitzableiter, um den Stromstoß über einen separaten und bevorzugten Weg zur Erde zu leiten.

• Das Gehäuse der Outdoor Unit kann während des Betriebs heiß werden.
- Die Sicherheit kann beeinträchtigt werden, wenn für Verbindungen, die der Außenumgebung ausgesetzt sind, keine outdoor-tauglichen Kabel verwendet werden. Installieren Sie von Cambium empfohlene Kabel.

Lieferumfang

Paket: ODU mit integrierter Antenne Paket: ODU mit externen

Antennenanschlüssen

• Eine 23 dBi integrated ODU
  • Ein Netzteil (Typ siehe Cambium-Beschreibung)
• Montagehalterung

• Ein Netzkabel (außer C050055H012A), entweder USA (FCC), IC (ISEDC Kanada) oder EU (EU und RoW)

• Eine Connectorized ODU
  • Eine ODU-Montagehalterung

• Ein Netzteil (Typ siehe Cambium-Beschreibung)
• Ein Netzkabel (außer C050055H006A), entweder USA (FCC), Kanada (IC) oder EU (EU und RoW)

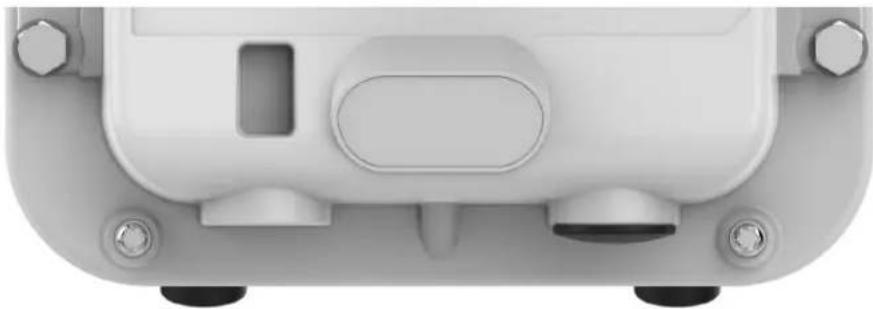

ODU-Schnittstellen

Tabelle 6 ODU-Schnittstellen auf der Rückseite

Port	Anschluss	Schnittstelle	Beschreibung
Ethernet	RJ45	POE-Input	802.3at Power over Ethernet (PoE)
		100/1000BASE-T Ethernet	Verwaltung und/oder Daten
SFP	SFP	Glasfaser- oder Kupfer-Gigabit-Ethernet	Verwaltung und/oder Daten

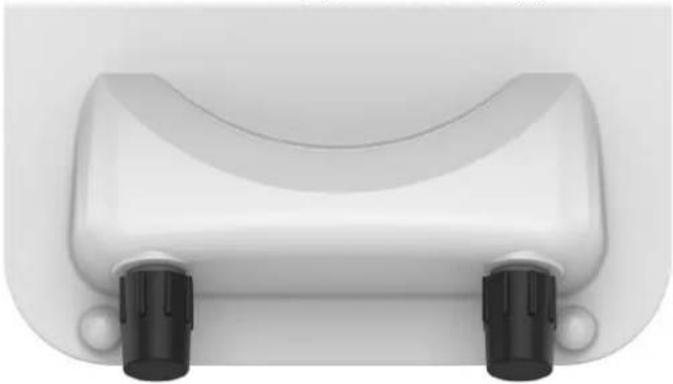

Auf der Vorderseite der ODU mit externen Antennenanschlüssen befinden sich Typ N-Buchsen für RF-Kabelverbindungen zu Antennen mit horizontaler (H) und vertikaler (V) Polarisation.

LED	Status
PWR	PWR-LED leuchtet rot - PTP 550 ist an eine Stromquelle angeschlossen.
SYNC	SYNC-LED leuchtet gelb - PTP 550 ist an eine Synchronisationsquelle angeschlossen.
ETH	ETH-LED leuchtet rot - PTP 550 verfügt über eine 10BASE-T-Verbindung.
ETH	ETH-LED leuchtet grün - PTP 550 verfügt über eine 100BASE-T-Verbindung.
ETH	ETH-LED leuchtet orange - PTP 550 verfügt über eine 1000BASE-T-Verbindung.
SFP	SFP-LED leuchtet rot - PTP 550 verfügt über eine 10BASE-T-Verbindung.
SFP	SFP-LED leuchtet grün - PTP 550 verfügt über eine 100BASE-T-Verbindung.
SFP	SFP-LED leuchtet orange - PTP 550 verfügt über eine 1000BASE-T-Verbindung.
RF 1-3	RF 1, 2, & 3 zeigen die RF-Signalstärke an.

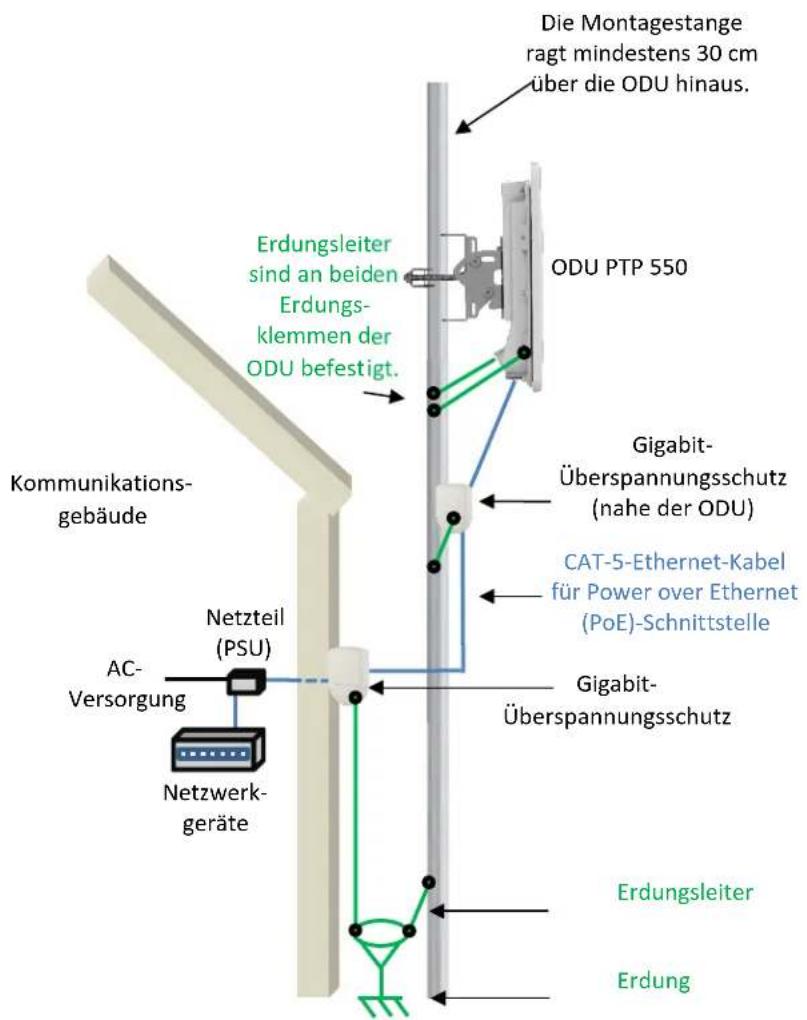

Typische Anlageninstallation

Die Montagestange ragt mindestens 30 cm über die ODU hinaus. Erdungsleiter sind an beiden Erdungs- klemmen der ODU befestigt. ODU PTP 550 Gigabit- Überspannungsschutz (nahe der ODU) CAT-5-Ethernet-Kabel für Power over Ethernet (PoE)-Schnittstelle Gigabit- Überspannungsschutz Kommunikations- gebäude Netzteil (PSU) AC- Versorgung Netzwerk- geräte Erdungsleiter Erdung

Configuration

Konfiguration am PC

1 Wählen Sie die Eigenschaften für den Ethernet-Anschluss aus. Diese finden Sie unter Windows 7 in der Systemsteuerung > Netzwerk- und Freigabecenter > Ethernet > Eigenschaften > Netzwerk.
2 Wählen Sie das Internetprotokoll (TCP/IP) aus.
3 Klicken Sie auf Eigenschaften.
4 Geben Sie eine für das Netzwerk 169.254.X.X gültige IP-Adresse ein. Vermeiden Sie die Adressen 169.254.0.0 und 169.254.1.1. Ein gutes Beispiel ist 169.254.1.3.
5 Geben Sie eine Subnetzmaske über 255.255.0.0 ein. Lassen Sie das Standardgateway leer.

Anschließen an den PC und Einschalten

1 Stellen Sie sicher, dass der ETH-Port der ODU an den Ethernet+Power-Port der Stromversorgung angeschlossen ist.
2 Verbinden Sie den Ethernet-Anschluss des PCs mit dem LAN-Anschluss des Netzteils über ein handelsübliches (nicht gekreuztes) Ethernet-Kabel.
3 Versorgen Sie das Netzteil mit Netz- oder Batteriestrom. Die grüne Power-LED sollte dauerhaft leuchten.
4 Vergewissern Sie sich, dass die rote LED der ODU dauerhaft leuchtet.
5 Öffnen Sie einen Webbrowser und geben Sie Folgendes ein: 169.254.1.1 Wenn Sie dazu aufgefordert werden, geben Sie admin / admin ein, um sich an der GUI anzumelden und die Konfiguration abzuschließen.

Grenzen einhalten

Frequenzbänder, maximale Betriebsleistung, Sicherheitsabstand

In der EU arbeiten die 550er-Produkte der 5-GHz-PTP-Serie in den folgenden Frequenzbändern bis zur angegebenen maximalen Leistung:

Betriebs-frequenzband	EU-Standard	Maximale Leistungsgrenze (EIRP)	Zulässigkeit	5-GHz-Geräte, die dieses Frequenzband unterstützen
5470 - 5725 MHz	EN 301 893	1 W/30 dBm	Verfügbar für den allgemeinen Gebrauch in allen EU-Ländern	Alle 550er-PTP-Modelle
5725 - 5875 MHz	EN 302 502	4 W/36 dBm	Verfügbar in Deutschland, siehe Anmerkungen 1 bis 3	Alle 550er-PTP-Modelle

Anmerkung 1: Das Funkmodul verwendet nationale Frequenzzuweisungen, Leistungs- und DFS-Einstellungen für den Ländercode Deutschland.

Anmerkung 2: In Deutschland müssen Sie als Internet Service Provider registriert sein, um diese Frequenzen nutzen zu können. Die Nutzung der Frequenzen muss bei der Bundesnetzagentur angemeldet werden.

Anmerkung 3: Der Betrieb von 5725 bis 5875 MHz wird durch das Herunterladen und Anwenden eines Lizenzschlüssels von der Cambium-Webseite ermöglicht.

Für in der EU eingesetzte 550er-PTP-Produkte beträgt der minimale Sicherheitsabstand zwischen Gerät und Mensch 10 cm.

Einschränkungen & Anforderungen für die Zulassung zur Nutzung

• Dieses Gerät ist nur für den Gebrauch im Freien bestimmt.

- Die 550er-PTP-Produktserie kann für den Betrieb in lizenzierten oder nicht lizenzierten Frequenzbändern konfiguriert werden, die der Frequenzplanung in den einzelnen Ländern unterliegen. Betreiber/Endnutzer müssen sicherstellen, dass das Gerät in Übereinstimmung mit den für das Betriebsland geltenden Vorschriften installiert und betrieben wird, und sie müssen alle erforderlichen Lizenzen oder Genehmigungen einholen.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt der Hersteller Cambium Networks Ltd, dass die Funkgerätetypen 550-5-GHz-Integrated-PTP und 550-5-GHz-Connectorized-PTP der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar:

http://www.cambiumnetworks.com/eu_dofc

Richtlinie für Elektro- und Elektronikaltgeräte (WEEE)

Bitte entsorgen Sie elektronische und elektrische Geräte oder elektronisches und elektrisches Zubehör nicht im Hausmüll. In einigen Ländern oder Regionen wurden Sammelsysteme zur Behandlung des Abfalls von Elektro- und Elektronikgeräten eingerichtet. In den Ländern der Europäischen Union wenden Sie sich bitte an Ihren lokalen Gerätelieferanten oder das Cambium Networks Support Center, um Informationen über das Abfallsammelsystem in Ihrem Land zu erhalten.

Online-Quellen

Benutzerhandbuch und „Erste Schritte“-Anleitung: https://support.cambiumnetworks.com/guides
