NÁVOD K OBSLUZE PTP 550e Cambium Networks

Bezpečnostní informace o produktu 12

Obsah sady....13

Rozhraní venkovní jednotky....13

Typická instalace sitového mostu 16

Konfigurace 16

Provoz v EU....17

Směrnice o odpadních elektrických a elektronických zařízeních (OEEZ)....18

Internetové zdroje....18

French (FR) 19

Usage prévu 19

Děkujeme, že jste si vybrali zařízení PTP 550, bezdrátové řešení pro páteřní připojení. Než začnete s instalací, zkontrolujte, zda máte k dispozici veškerý obsah balení a přístupové zařízení (například osobní počítač) ke konfiguraci PTP 550.

Určení

Rádiová zařízení Cambium Networks PTP 550 podporují přenos dat po mikrovlných spojích Point to Point (PTP). Slouží k profesionálnímu užití a výhradně k venkovnímu připevnění. Tato rádiová zařízení (označovaná jako „venkovní jednotky“) se dodávají s vestavěnou anténou nebo konektorem pro připojení externí antény.

Konektorové jednotky mohou pracovat s výběrem samostatně zakoupené antény s jednou a dvěma polarizačními anténami prostřednictvím 2 x konektorů typu N. Instalační technik je zodpovědný za provoz rádiového zařízení a příslušenství podle určení a podle popisu poskytnutého výrobcem antény. Maximální zisk antény pro externí antény je 40 dBi.

Instalace a provoz

Instalace a provoz tohoto zařízení jsou poměrně komplexní. Společnost Cambium tedy doporučuje odbornou instalaci a správu systému, která mimo jiné zajistí soulad provozu s platnými předpisy regionu, kde se zařízení provozuje. Dodržujte pokyny uvedené v tomto letáku. Další pokyny ohledně instalace a provozu PTP naleznete v uživatelské příručce k zařízení, viz odkaz níže.

Pracovník zajištující montáž musí být dostatečně kvalifikovaný a je zodpovědný za:

• Znalost příslušných platných národních předpisů včetně předpisů o rádiovém provozu, elektrických instalacích, ochraně proti přepětí a předpisů o práci ve výškách.
• Montáž podle pokynů společnosti Cambium Networks.
• Ověření souladu nastavení zařízení s národními a regionálními předpisy.

Během montáže dodržujte uvedené pokyny. Zajistíte tím soulad zařízení s národními předpisy.

• Ověřte u zařízení PTP 550 aktuálnost firmwaru (System Release 4.1.X nebo novější). Software je k dispozici na stránce centra podpory Cambium, viz odkaz níže.
• Při nastavování zařízení zkontrolujte, zda je kód regionu správný (u produktů z EU se kód regionu prednastavuje při výrobě), a pak podle umístění zařízení nastavte správný kód země.
• U zařízení s konektorem zadejte v nabídce „Konfigurace > Rádio“ (Configuration > Radio) hodnotu „Zisk antény“ (Antenna Gain) podle zisku použité antény.

Bezpečnostní informace o produktu

Dodržujte následující bezpečnostní pokyny:

• Přesvědčte se, že venkovní jednotka (i s konstrukcí, ke které je připevněná) odolá maximální síle větru v uvažované lokalitě.
• Pred servisními zásahy vždy zařízení vypněte a odpojte. Odpojení se provádí primárně prostřednictvím napájecího zdroje PTP 550.
• Zapnutý vysílač vydává v blízkosti antény silné radiofrekvenční záření. Před prováděním údržby v prostoru před anténou vždy zařízení PTP 550 vypněte.

- U produktů PTP 550 dodržujte níže uvedenou minimální bezpečnou vzdálenost.

o Nainstalujte zařízení tak, abyste škodlivému záření nikoho nevystavili.

• Při práci ve výškách dbejte maximální opatrnosti. Dodržujte národní předpisy o práci ve výškách. Využívejte služeb odborně způsobilých pracovníků.
• Při práci v blízkosti napájecího vedení dbejte maximální opatnosti.
• Zařízení PTP 550 a upevňovací konstrukci je nutné náležitě uzemnit a zajistit jejich ochranu před bleskem. Za instalaci v souladu s národními předpisy zodpovídá uživatel. Instalaci doporučujeme svěřit odborníkům.
• K napájení zařízení vždy používejte určený napájecí zdroj platformy PTP 550. Pokud určený zdroj PoE dodaný společností Cambium nepoužijete, může dojít k poškození zařízení a ohrožení bezpečnosti.

• Konstrukce, zařízení a osoby musí být chráněny proti elektrostatickému výboji:

• umístěním zařízení v zóně chráněné proti bleskům a
  ○ instalací vhodných bleskosvodů, které výboj odvedou do země preferovanou cestou.

• Kryt venkovní jednotky může být při provozu horký.
- Připojovací kabely vystavené venkovnímu prostředí musí být určené pro venkovní užití, jinak může dojít k ohrožení bezpečnosti. Použijte kabely doporučené společností Cambium.

Obsah sady

Obsah sady venkovní jednotky s integrovanou anténou

• Jedna integrovaná venkovní jednotka 23 dBi
- Jeden napájecí zdroj určený společností Cambium
- Držák
- Jeden síťový kabel (kromě C050055H012A) - US (FCC), IC (ISEDC Kanada) nebo EU (EU a zbytek světa)

Obsah sady venkovní jednotky s konektorem

• Jedna venkovní jednotka s konektorem
• Jeden držák venkovní jednotky
- Jeden napájecí zdroj určený společností Cambium
- Jeden síťový kabel (kromě C050055H006A) - US (FCC), IC (ISEDC Kanada) nebo EU (EU a zbytek světa)

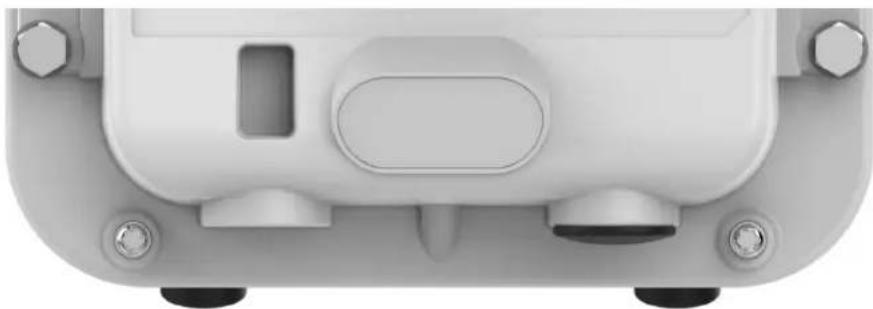

Rozhraní venkovní jednotky

Tabulka 3 Zadní rozhraní venkovní jednotky

Název portu	Konektor	Rozhraní	Popis
Hlavní Ethernet	RJ45	Vstup POE	802.3at Power over Ethernet (POE).
		100/1000BASE-T Ethernet	Správa a/nebo data
SFP SFP Optický nebo		metalický gigabitový Ethernet	Správa a/nebo data

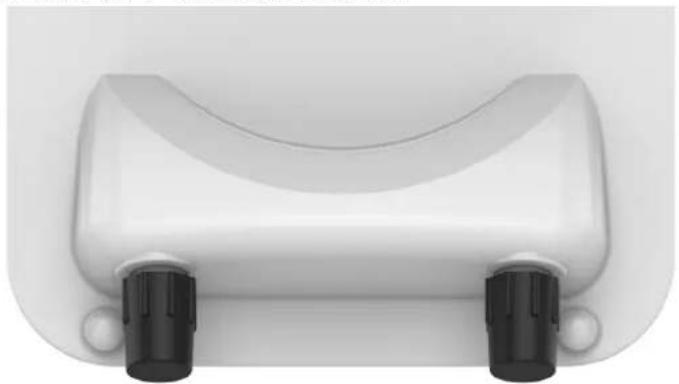

Na přední straně venkovní jednotky s konektorem jsou zásuvky typu N pro kabelová rozhraní RF. Slouží k připojení antén s vodorovnou (H) a svislou (V) polarizací.

	Barva diody LED	Význam
	PWR	Dioda PWR svítí červeně - zařízení PTP 550 je připojené k napájení.
	SYNC	Dioda SYNC svítí žlutě - zařízení PTP 550 je připojené ke zdroji synchronizace.
	ETH	Dioda ETH svítí červeně - zařízení PTP 550 je připojené k síti 10BASE-T.
	ETH	Dioda ETH svítí zeleně - zařízení PTP 550 je připojené k síti 100BASE-T.
	ETH	Dioda ETH svítí oranžově - zařízení PTP 550 je připojené k síti 1000BASE-T.
	SFP	Dioda SFP svítí červeně - zařízení PTP 550 je připojené k síti 10BASE-T.
	SFP	Dioda SFP svítí zeleně - zařízení PTP 550 je připojené k síti 100BASE-T.
	SFP	Dioda SFP svítí oranžově - zařízení PTP 550 je připojené k síti 1000BASE-T.
	RF 1-3	Diody RF 1, 2 a 3 signalizují sílu signálu.

Zdroj PSU je vnitřní jednotka, která je připojena k ODU a síťovým zakončovacím zařízením pomocí kabelu Cat5e s konektory RJ45. Je také zapojen do střídavého napájecího zdroje, aby mohl vstříkovat napájení přes Ethernet (POE) do ODU.

Varování: Vždy používejte vhodně jmenovitý a schválený síťový napájecí kabel v souladu s předpisy země použití.

Pozor Porty ODU PSU jsou navrženy tak, aby se připojovaly pouze k ODU PTP 550. Nepřipojujte žádné jiné zařízení, protože by mohlo dojít k poškození. Nepřipojujte série PIDU Plus PTP 300/500/600 k PTP 550 ODU.

Objednejte napájecí zdroje a (pro strídavé napájení) kabelové kabely od společností Cambium Networks.

Tabulka 4 Čísla součástí komponenty napájecího zdroje

Cambium description Cambium part number
PTP 550 AC Power Injector	N000000L034A
CABLE, UL POWER SUPPLY CORD SET, 720mm, US	N000900L031A
CABLE, UL POWER SUPPLY CORD SET, 720mm, EU	N000900L032A

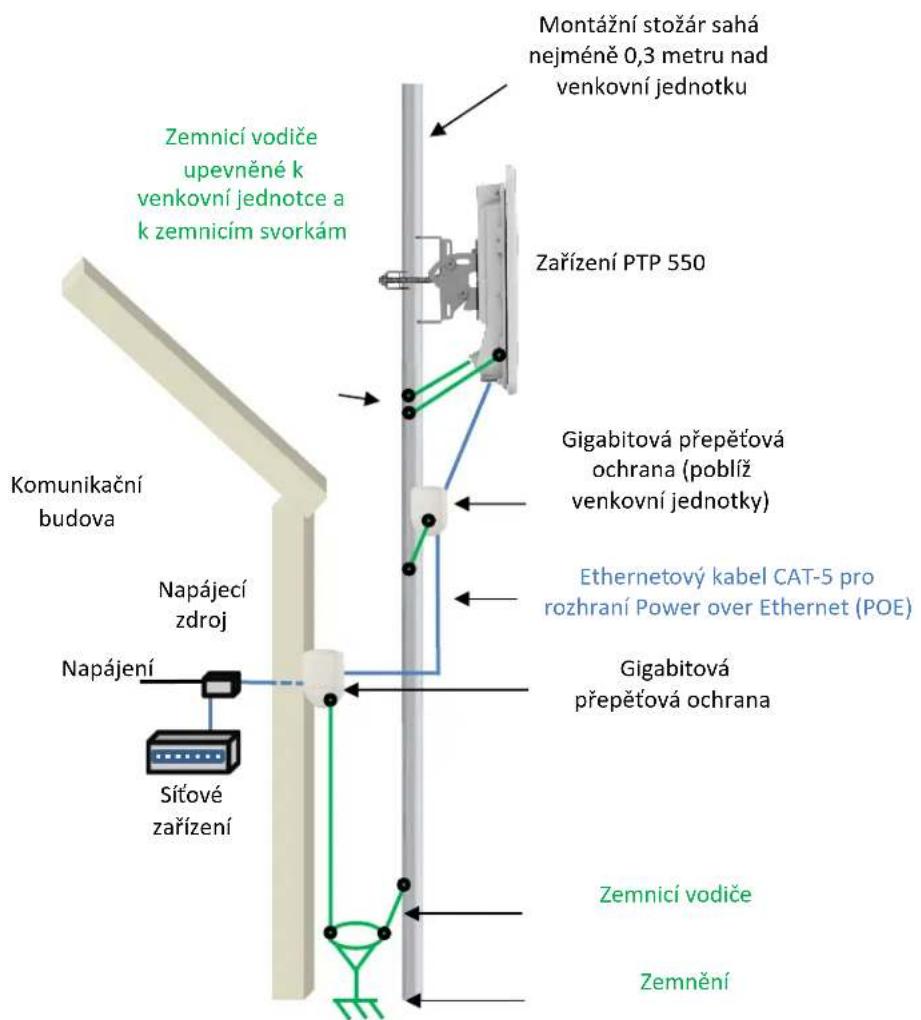

Typická instalace sít'ového mostu

Montážní stožár sahá nejméně 0,3 metru nad venkovní jednotku Zemnicí vodiče upevněné k venkovní jednotce a k zemnicím svorkám Zařízení PTP 550 Gigabitová přepěťová ochrana (poblíž venkovní jednotky) Ethernetový kabel CAT-5 pro rozhraní Power over Ethernet (POE) Gigabitová přepěťová ochrana Napájecí zdroj Napájení Sítové zařízení Zemnicí vodiče Zemnění

Konfigurace

Konfigurace počítače používaného ke správě

1 Vyberte Vlastnosti příslušného Ethernetového portu. Ve Windows 7 je najdete v nabídce Ovládací panely > Sít a internet > Sítová připojení > Připojení k místní síti
2 Vyberte Protokol TCP/IP (Internet Protocol):
3 Klikněte na Vlastnosti.
4 Zadejte IP adresu platnou pro sit 169.254.X.X, nepouživejte však adresy 169.254.0.0 a 169.254.1.1. Dobrým příkladem je 169.254.1.3.
5 Zadejte masku podsítě 255.255.0.0. Výchozí bránu ponechte nevyplněnou.

Připojení k počítači a zapnutí

1 Zkontrolujte, že je ethernetový port venkovní jednotky připojený k portu Ethernet + Power zdroje napájení.
2 Pomocí běžného (nekříženého) ethernetového kabelu připojte ethernetový port počítače k portu LAN napájecího zdroje.
3 Připojte napájecí zdroj do elektrické sítě nebo k akumulátoru. Rozsvítí se zelená dioda Power (Napájení).
4 Zkontrolujte, zda na venkovní jednotce svítí červená dioda Ethernet.
5 Otevřete webový prohlížeč a zadejte: 169.254.1.1 Po zobrazení výzvy zadejte admin / admin pro přihlášení do GUI a dokončete konfiguraci.

Soulad s limity

Zajistěte, aby byl odkaz nakonfigurován tak, aby odpovídal místním regulačním požadavkům, konfigurací parametru Země (umístěného v rozhraní pro správu webu v části Konfigurace> Rádio> Obecné). Při použití konektorů ODU s externími anténami se také ujistěte, že je v ODU správně nakonfigurován zisk antény (parametr Zesílení antény se nachází v rozhraní pro správu webu v části Konfigurace> Rádio> Řízení výkonu).

Provoz v EU

Frekvenční pásma, maximální provozní výkon, bezpečná vzdálenost

V EU se zařízení 5 GHz PTP 550 provozují v těchto frekvenčních pásmech a s uvedeným maximálním provozním výkonem:

Provozní frekvenční pásmo	Standard EU	Maximální povolený výkon (EIRP)	Povolené užití	Zařízení 5 GHz podporující toto frekvenční pásmo
5470 – 5725 MHz	EN 301893	1 W / 30 dBm	Určeno pro obecné užití ve všech zemích EU	Všechna zařízení PTP 550
5725 – 5875 MHz	EN 302502	4 W / 36 dBm	Toto pásmo není v České republice povolené - poznámka 1	Všechna zařízení PTP 550

Poznámka 1: Při nastavení kódu země Česká republika zařízení toto frekvenční pásmo deaktivuje.
U zařízení PTP 550 instalovaných v EU odpovídá minimální bezpečná vzdálenost mezi zařízením a osobami 10 cm.

Omezení a požadavky na povolení k použití

• Toto zařízení je určené pouze k venkovnímu použití.
• Zařízení PTP 550 můžete provozovat v licencovaných i bezlicenčních frekvenčních pásmech v souladu s určenými frekvencemi v jednotlivých zemích. Provozovatelé a koncoví uživatelé musí zajistit, že se zařízení bude instalovat i provozovat v souladu s předpisy platnými v dané zemi a musí získat všechny potřebné licence a povolení.

Zjednodušené prohlášení o shodě pro EU

Výrobce, Cambium Networks Ltd., tímto prohlašuje, že rádiová zařízení typu PTP 550 5 GHz s integrovanou anténou / PTP 550 5 GHz s konektorem splňují požadavky směrnice 2014/53/EU. Úplné změní prohlášení o shodě pro EU je k dispozici na internetové adrese http://www.cambiumnetworks.com/eu_dofc

Směrnice o odpadních elektrických a elektronických zařízeních (OEEZ)

Nevyhazujte elektrická a elektronická zařízení ani elektrické a elektronické příslušenství do domovního odpadu. V některých zemích a oblastech fungují systémy zajištující sběr odpadních elektrických a elektronických zařízení. V zemích Evropské unie kontaktujte zástupce svého dodavatele zařízení nebo centrum podpory společnosti Cambium Networks a požádejte o informace o systému sběru odpadu ve své zemi.

Internetové zdroje

Uživatelská příručka a příručka Začínáme: https://support.cambiumnetworks.com/guides
