| Typ produktu | Venkovní bod-bod (PTP) rádio |
| Značka | Cambium Networks |
| Model | PTP 670 |
| Určené použití | Přenos dat po mikrovlnných spojích bod-bod pro profesionální venkovní pevné instalace |
| Frekvenční pásma | 5,47-5,60 GHz a 5,65-5,725 GHz (bezlicenční pásma EU) |
| Maximální vyzařovací výkon (EIRP) | 1 watt (30 dBm) |
| Typy antén | Integrovaná (23 dBi) nebo externí (parabolická, plochá, sektorová, všesměrová) |
| Napájení | Střídavý napájecí injektor (N000065L001C) nebo vylepšený AC+DC (C000065L002C) |
| Konektivita | Ethernet Cat. 5e (port PSU), volitelné porty SFP a AUX |
| Ochrana proti blesku | Uzemnňovací sada a LPU (jednotka ochrany proti blesku) povinné |
| Minimální bezpečná vzdálenost (RF) | 0 cm (podle normy EU pro pásmo 5,4 GHz) |
| Instalace | Profesionální, na stožár nebo věž, s naklápěcími držáky |
| Normy | V souladu se směrnicí RED 2014/53/EU, EN 301 893 |
| Bezpečnost | Povinné uzemnění, nepracovat pod napětím, dodržovat RF vzdálenosti |
| Údržba a čištění | Čistěte konektory vhodnými přípravky, zkontrolujte těsnost kabelů |
| Náhradní díly a opravitelnost | Sady LPU, kabely, konektory a držáky jsou k dispozici u společnosti Cambium Networks. Opravy pouze odborníkem. |
| Dokumentace | Stručný návod a uživatelská příručka k dispozici na support.cambiumnetworks.com |
Často kladené otázky - PTP 670 Cambium Networks
Dotazy uživatelů ohledně PTP 670 Cambium Networks
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Telekomunikační zařízení ve formátu PDF zdarma! Najděte svůj návod PTP 670 - Cambium Networks a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PTP 670 značky Cambium Networks.
NÁVOD K OBSLUZE PTP 670 Cambium Networks
O teto priuace 36
Urcení 36
Provoz v EU 36
ZjednoduSené prohláseni o shodé pro EU 37
Odborná montáž 37
Uživatská dokumentace 38
Odpadni elektricka a elektronicka zafrzeni (OEEZ) 38
Bezpečnost 38
Vyrobce zařizení 40
TYPICKÉ ZPUSOBY INSTALACE 41
VARIANTY VENKOVNI JEDNOTKY A DOSTUPNE MONTAZNI DRZAKY 42
Pripojenizemnicichkabelkvenkovnejednotice 44
Upevnéi venkovni Jednotky na stozár. 44
Upevnéi horni prépétové ochrany 47

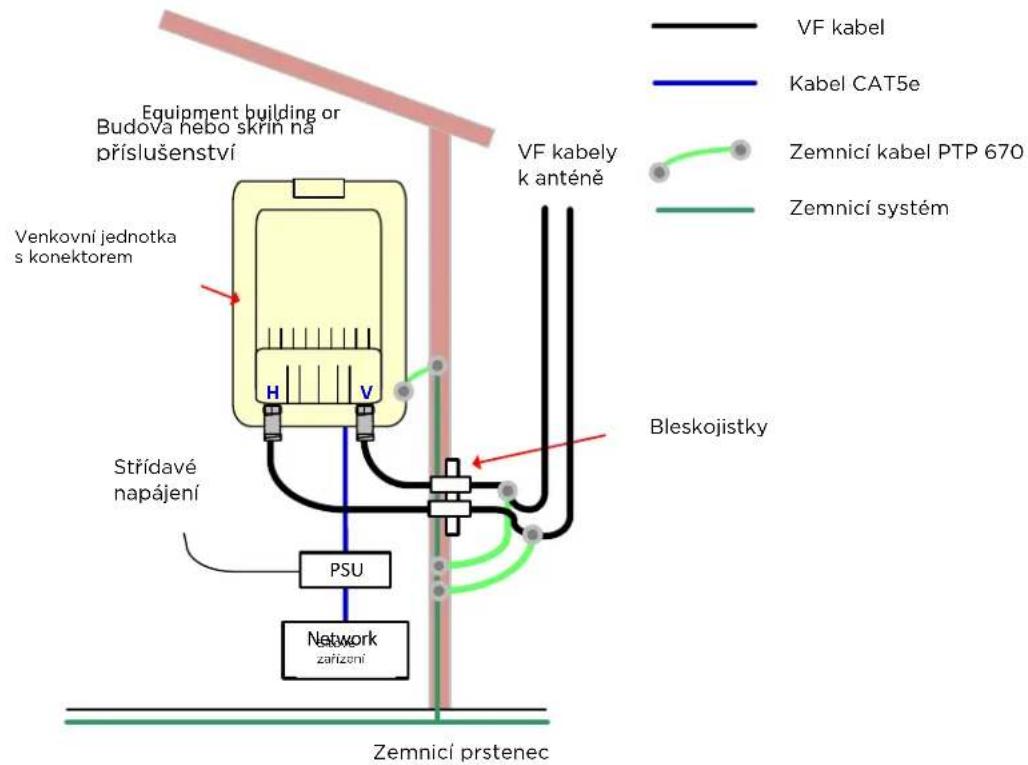

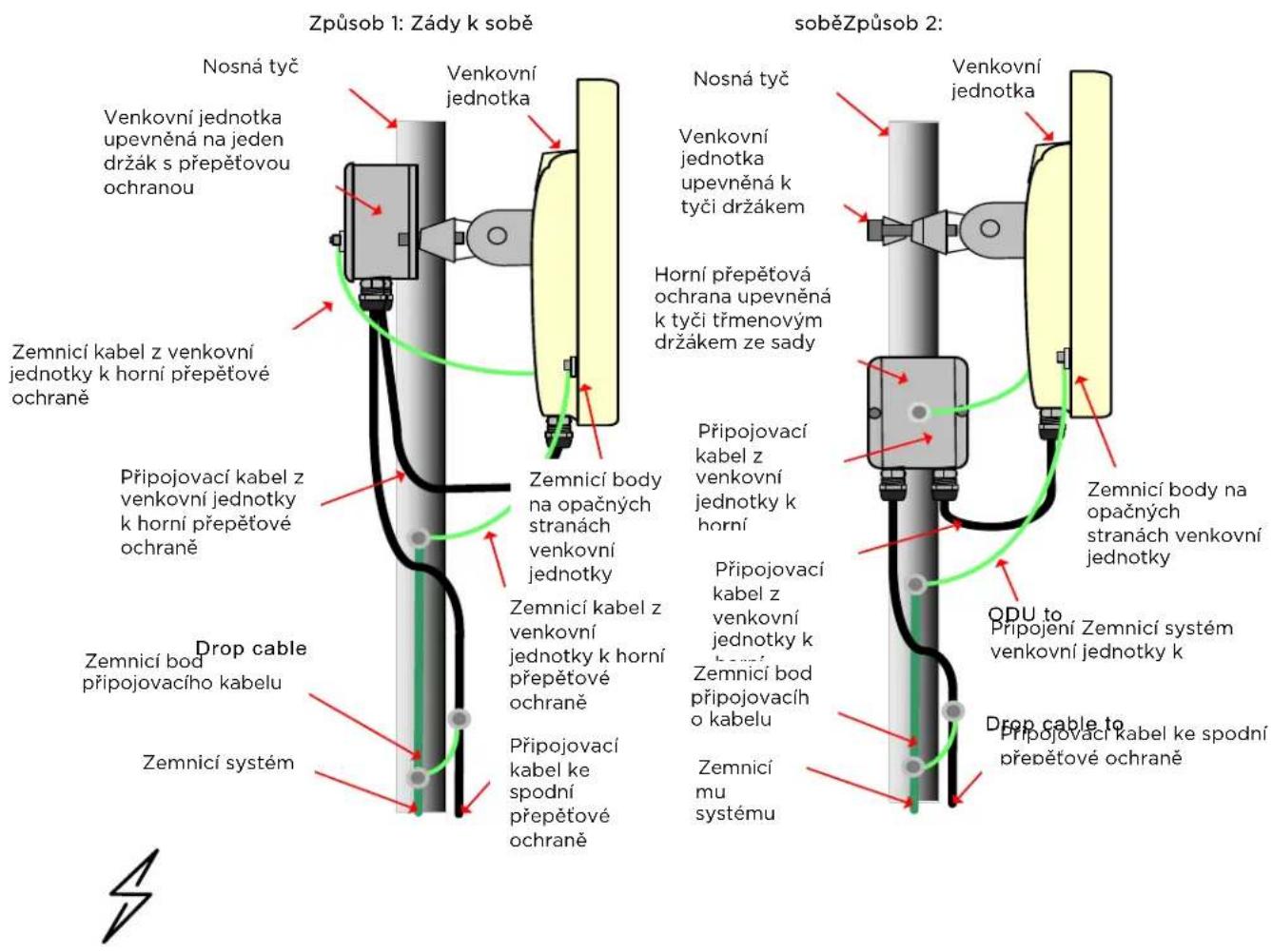

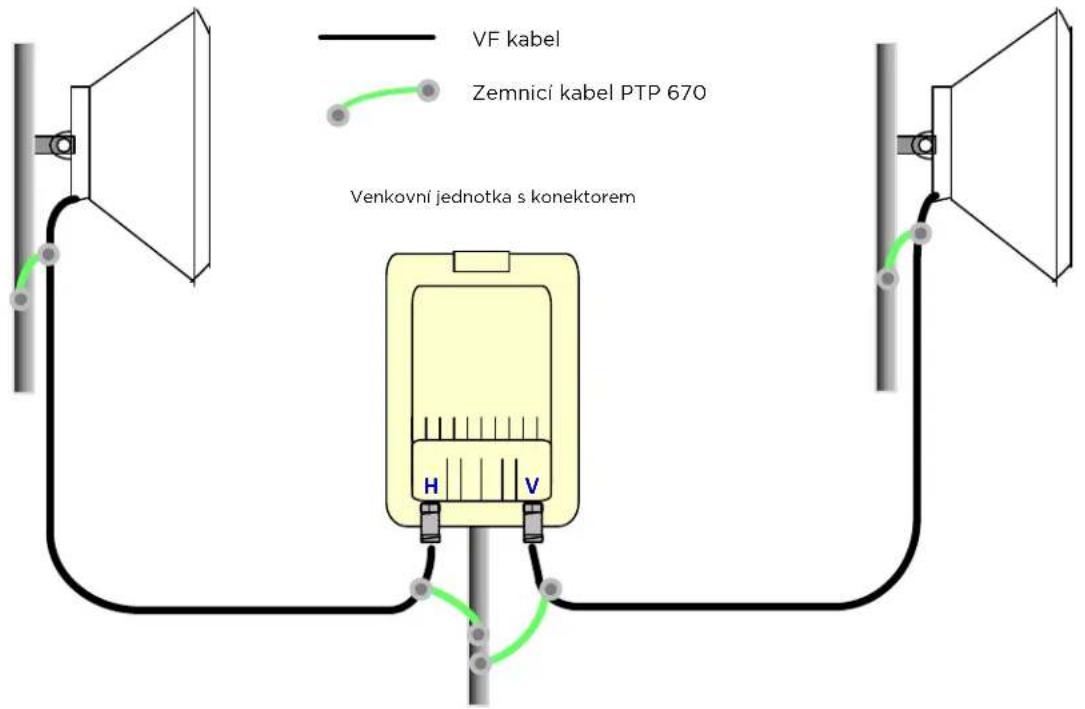

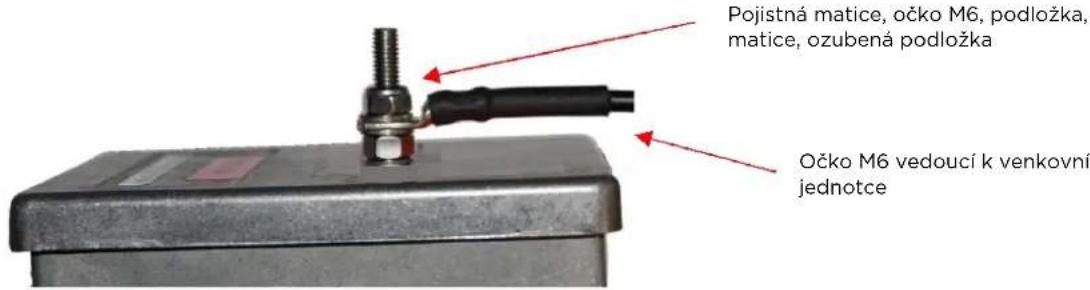

Propojeni a uzemneni venkovni Jednotky a horni prepetové ochrany 47
Upevnéi externich antén pro venkovni Jednotku s konektorem 48
PRIPOJENI MEDENEHO ETHERNETOVcHO ROZHRANICAT5E 50

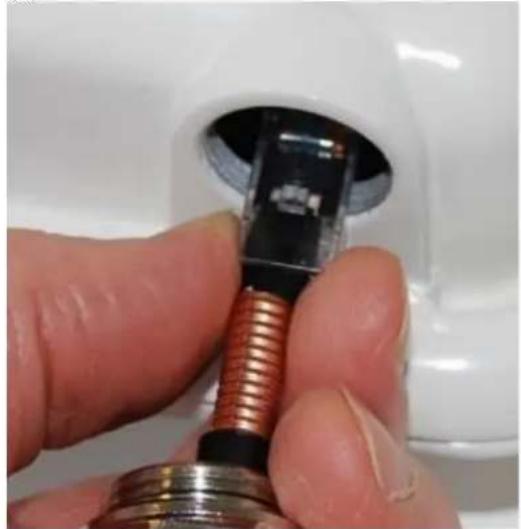

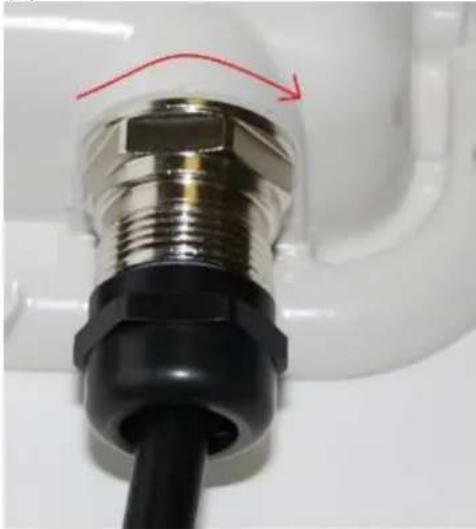

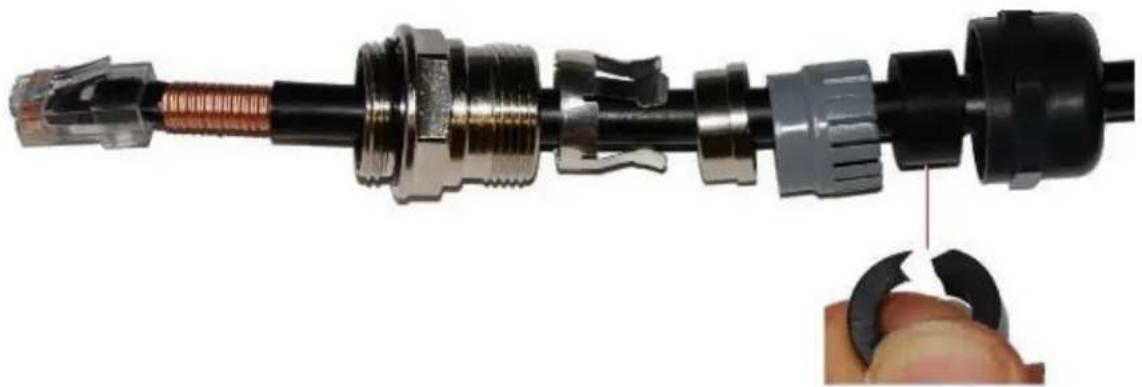

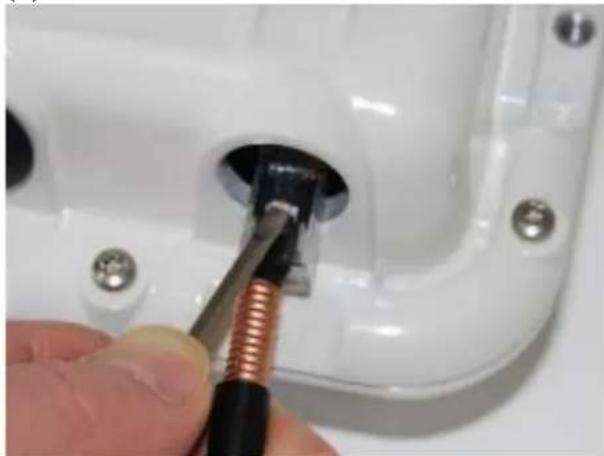

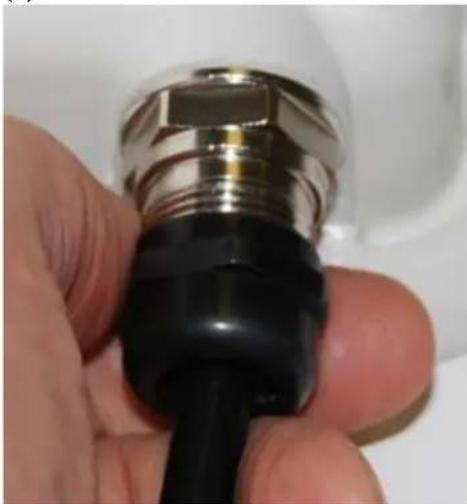

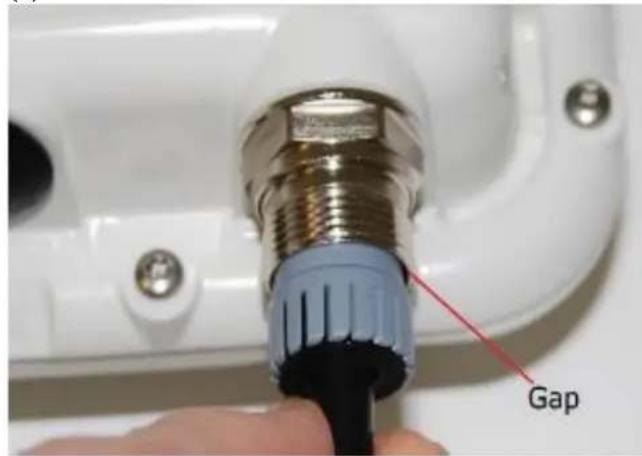

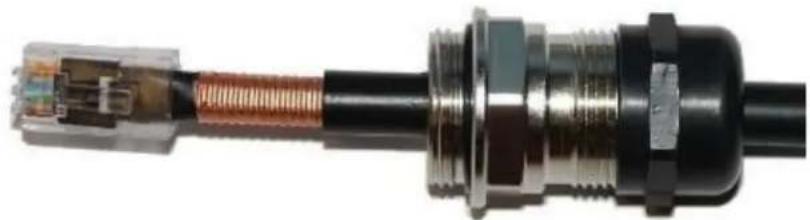

Pripojeni pripojovaciho kabelu od horni prepetove ochrany k venkovni Jednotce.. 50
Pripojen hlavniho pripojovaciho kabelu 52

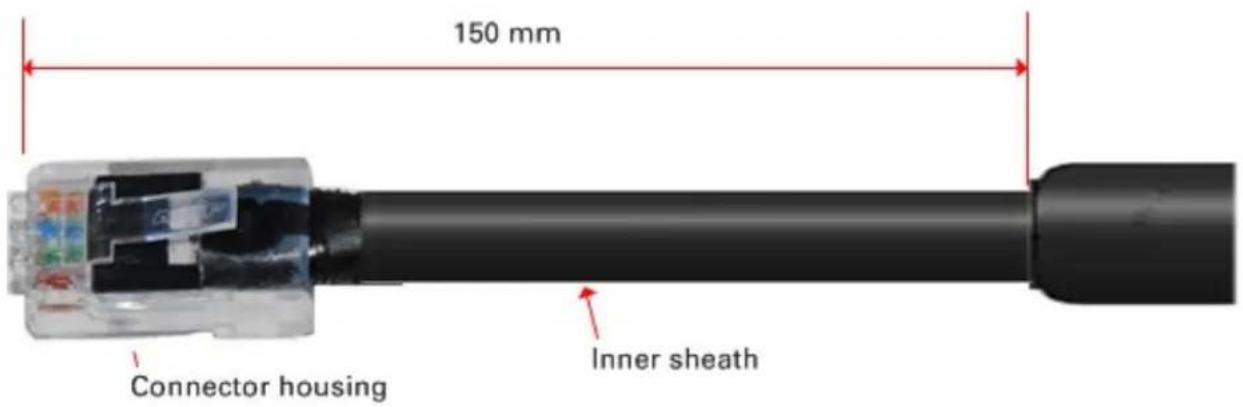

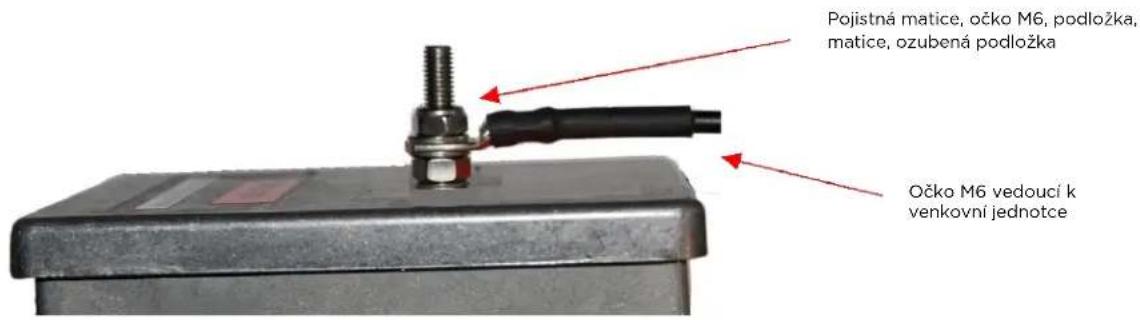

Upevnéni pripojovaciho kabelu mezi spodni prepetovou ochranou a napajecim zdroje 54
Zmereni odporu pripojovacho kabelu. 55
INSTALACE NAPAJECIHO ZDROJE 57

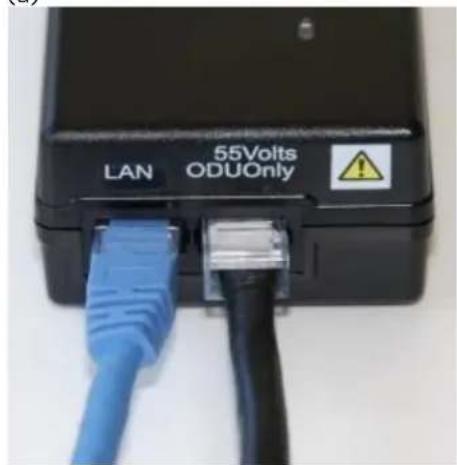

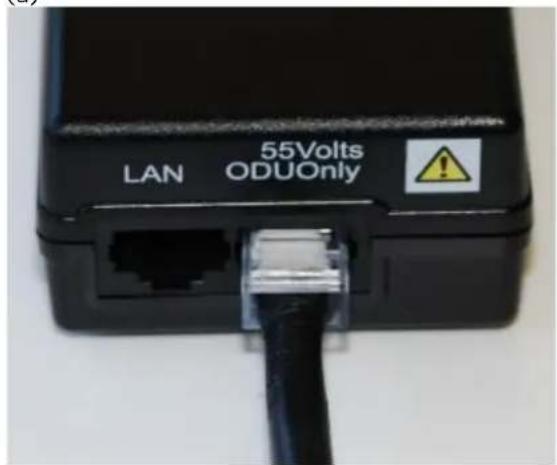

Pripojen stridaveho napajecho injektoru. 57

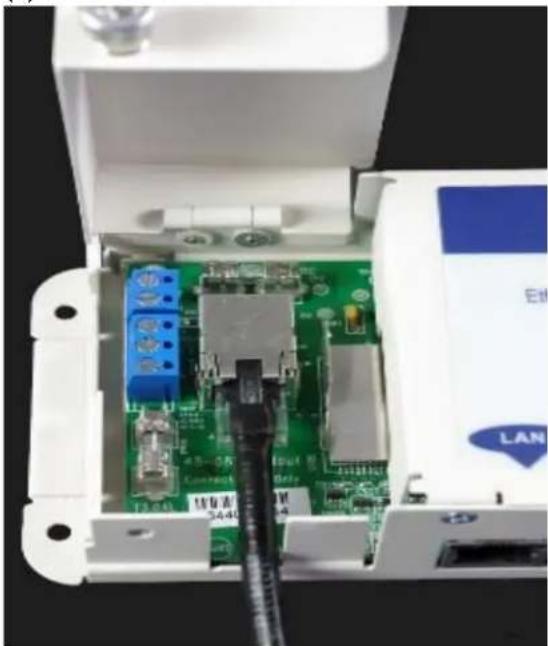

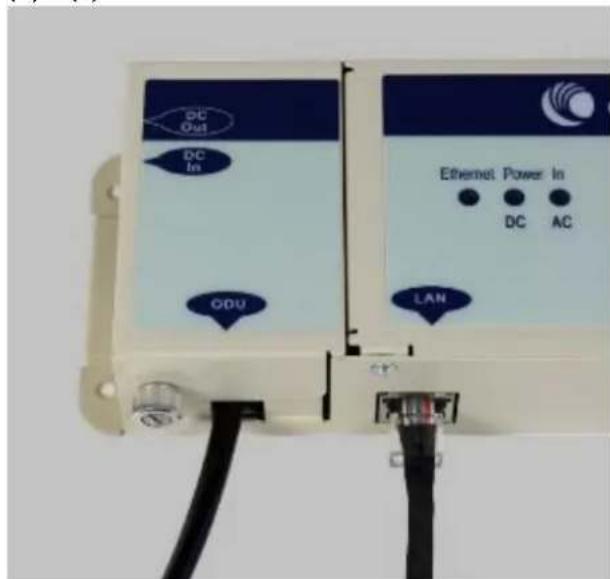

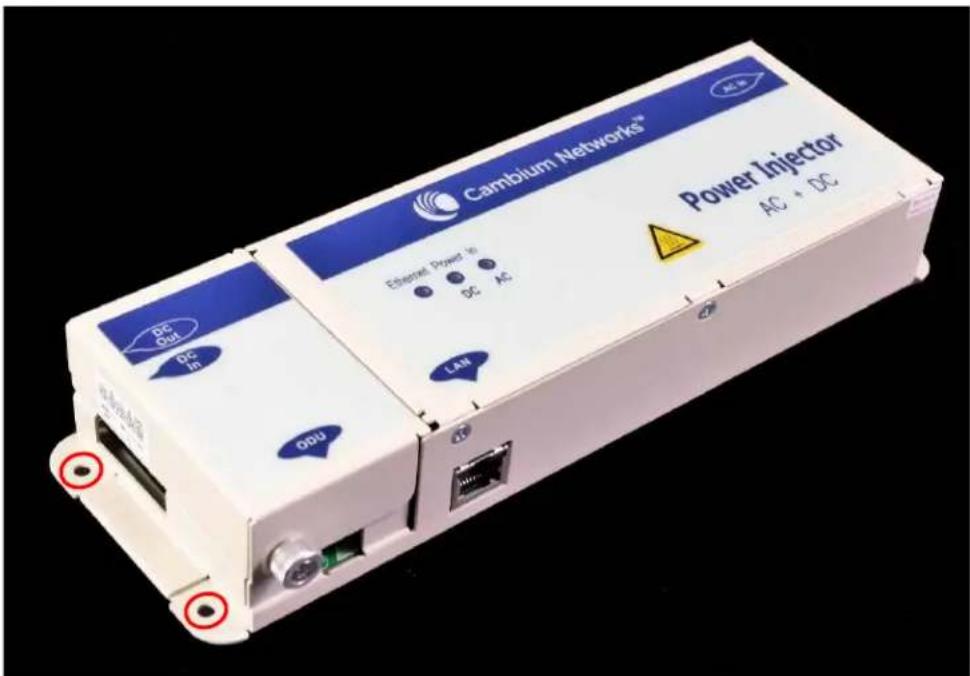

Pripojen rozsifeneho stridavo-stejnosmerneho napajecho injektoru 57
NASTAVENI VENKOVNI JEDNOTKY K PROVOZU V EU. 59
Vygenerovani licenchiho kliie pro konkrtni zemi.. 59
Nastaveni počitače použivaného ke správe 59
Pripojeni venkovni Jednotky k poitaia jej zapnuti 59
Prihlašeni k webovému rozhraní 59
Aktualizace licenhiho kliie a nastaveni venkovni Jednotky 60
FRENCH (FR) 62
REMARQUES 63
Ackoli jsme vynaložili velké úsili, abychom zajistili správnost tohoto dokumentu, spolecnost Cambium Networks neprijíma Žádnou odpovednost za následky zpúsobene nepresnostmi, vynecháním udajú nebo použitim informaci v tomto dokumentu. Spolecnost Cambium Networks si vyhrazuje pravo změnit jakýkoli zde popsaný produkt v zajmu zlepšeni jeho spolehlivosti, funkcnosti nebo designu. Dale si vyhrazuje pravo tento dokument upravovat a ās od ācu Žádnou obsah, pričemž něma Žádnou povinnost kohokoli o takovych upravach Čzmenach informovat. Spolecnost Cambium Networks neprijíma Žádnou odpovednost vzešlou z použiti jakéhokoli zde popsaného produktu, softwaru nebo obvodu a neuděluje Žádnou licenci v rámci svych patentovych prévačních subjektů. Tato publikace mûže obsahovat zmínky nebo informace o produktech (hardwaru a softwaru), programovych nabídák chéne bo slúzhbach, které se ve vaši zemi nenabízí. Takóve zmínky ani informace nésmí BYT vykládány jaká záměr spolecnosti Cambium Networks dané produkty, programové nabídky nebo slúzhby spolecnosti Cambium Networks začit ve vaši zemi nabízet.
Autorská práva
Tento dokument, produkty společnosti Cambium Networks a softwarové produkty tretich stran popsané v toto dokumentu mohou obsahovat nebo popisovat počitačove programy chrâněné autorskými právy, které dodala společnost Cambium Networks nebo jini dodavatelé a které jsou uloženy v polovodičovych pamětech nebo na jiních mediich. Zákony ve Spojenych statech a v jiních zemích chrani určitá vyhradni práva společnosti Cambium Networks, držitelú jejích licenci a dalšich externich dodavatelú softaru na materiali chrâněné autorskými právy, a to včetné vyhradniho práva na kopírovani, reprodukci v jakěkoli formé, distribuci a vytvárení odvozenin z původniho materiálu. Žadný materiali chrâněné autorskými právy společnosti Cambium Networks, držitelú jejích licenci ani materiali dodany tretimi stranami a obsaženy v produktech společnosti Cambium Networks popsanych v toto dokumentu tedy nesmí byt kopírován, reprodukován, nesmí byt provaděno jeho reverzní inženyrství, nesmí byt distribuován, slučován ani jakkoli upravován bez vyslovnéhopisemného svolení společnosti Cambium Networks. Zakoupení produktu Cambium Networks dale nelze považovat za udělení, prímo ani formou implikace, prekázky uplatnéni nároku ājinak, jakěkoli licence v rámci autorských právy, patentu nebo patentovych zádostí společnosti Cambium Networks nebo jiného dodavatele softwu, vyjma standardní nevyhradni bezplatné licence na použiti, která vzníká ze zákona v okamžiku prodeje produktu.
Omezeni
Software a dokumentace jsou chränény autorskymi pravy. Vyvtárení neopravněch kopí je za zákona zakázánová. Žádná cást tohoto softaru ani dokumentace nesmi byt reprodukována, prenášena, prepisována, ukládána v Žádném systemu vyhledávani informaci ani prekládána do zádného jazyka ani počitačoveho jazyka, v zádné formé a zádným zpúsobem, bez predchozihopisemného souhlasu spolecnosti Cambium Networks.
Licenci dohody
Software popsany v tomtodokumentu je majetkem spolecnosti Cambium Networks a drzitel' jejich licenci. Je poskytovan pouze na zakladé vyslovné licencni dohody a smi byt pouzivan pouze v souladu s podminkami dane dohody.
Vysoce rizikové Činnosti
Spolecnost Cambium a její dodavatelé vyslovně odmitaji veškeré konkrétni i implikované záruky vchodnosti pro jakékoli vysoce rizikové cinnosti nebo zpúsoby použiti jejich produktu vctelné, avsak nikoli vyhradné, provozu jadernych zařizení, navigace letadel a leteckych komunikačnich systémù, rizeni leteckého provozu, zbrañovych systémù a podporyŽivota (dalejen „vysoce rizikové použitú". Veškeré vysoce rizikové použití je neoprávněne, provadite jej na vlastníriziko a budete také odpovední za veškeré ztrátý, škody Či nároky, které z takového vysoce rizikového použítí vzejdou.
Poznámky
O teto priruce
Tato prirucka popisuje instalaci provoznich zaireneni pro spojeni pomoci pristroju rady PTP 670. Pri jejim pouzivani se ridte osvedcenymi postupy pro venkovni montaze radiosvych zaireneni.
V pripadé slozitéjsich konfiguraci mohou byt k venkovni Jednotce pripojeny jegno nebo dvé dalsí ethernetová rozhrani: jegno na port SFP (metalické nebo optické) a jegno na port AUX. Podrobnosti o takovych konfiguracich naleznete v uživatelské prirucce pro radu PTP 670.
Tato príručka popisuje instalaci zařazení PTP 670 v těchto zemích:
Irsko
Norsko
- Velká Británie (UK)
Přúčky rychlého použí pro PTP 670 jsou dostupné i pro další Členské stavy EU. Najdete je na adrese:
http://www.cambiumnetworks.com/guides
Urcení
Rádiova zařizení Cambium Networks rady PTP 670 podporují prenos dat po mikrovlných spojich Point to Point (PTP). Slouží k profesonánlínu užítí a vyhradné k venkovnínu upevnéni. Tato rádiova zařizení se dodávaji s vestavěnéu anténou nebo s konektorem pro pripojeni externí antény.
Provoz v EU
Frekvenčí pásmá, maximálné provozné výkon, bezpečné vzdálenost
Zařzení rady PTP 670 se provozují v těchto frekvenčnich pásmech a s uvedeným maximálím provozním vykonem:
| Provozní frekvenčné pásmo | Standard EU | Maximálné povlený vykon (EIRP) | Povolené užití Minimálné | bezpečná vzdálenost |
| 5470 - 5600 MHz | EN 301 893 | 1 watt/30 dBm | Unlicensed. | 0 cm |
| 5650 - 5725 MHz |
Omezení a požadavky na povolení k použití
Toto zařizení je určené pouze k venkovnímu použítí.
Zařizení rady Cambium PTP 670 muzete provozovat v licencovanych i bezlicenčnich frekvenčnich pasmech v souladu s urcenymi frekvencemi v Jednotlivych zemich. Provozovatelé a koncoví uživatelé musi zajistit, ze se zařizení bude instalovat i provozovat v souladu s prdepisy platnymi v dané zemi a bude mit vsechny potřebné licence a povolení.
Anteny pro zařizení's konektorem
Venkovni jednotky rady PTP 670 s konektorem jsou urcené k pouziti s dualni polarizovanou antenou s vertikalni a horizontali polarizaci. Pri testech souladu tchto radiosvych zaifeni svropskymi prdepisy byly pouzity nize uvedene typy anten. U kazdé anteny je uvedeny maximni zisk. Muzete pouzit anteny stejnho typu s odpovidajcim nebo nizsim ziskem. Nepouzivejte anteny s vetsim ziskem. Aby se zamezilo riziku radiosvho ruseni jinych uzivatel, je tbreba typ a zisk anteny vybrat tak, aby ekvivalentni izotropne vyzaareny vykon (EIRP) neby vetsi, nez jaky je nutnyk uspesne komunikaci.
| Typ antény | Zisk antény podle vyrobce (dBi) | ||
| Pásmo 4,9, GHz a 5,1 | GHzPásmo 5,4 | GHzPásmo 5,8 GHz | |
| 1,8m parabolická anténa | 36,0 | Není podporováno | 38,1 |
| 1,2m parabolická anténa | 32,6 34,9 35,3 | ||
| Desková anténa | 23,0 | 23,0 | 23,0 |
| Sektorová anténa | 17,0 | 17,0 | 17,0 |
| Všesměrová anténa | 13,0 | 13,0 | 13,0 |
Nizé uvedene parabolické anteny jsou vchodne pro pouziti s venkovni Jednotkou PTP 670 s konektorem, je-li dodrzen maximálí zisk anteny uvedeny vyse.
| Výrobní císlo společnosti Cambium | Popis |
| RDH4503B | 5,25-5,85 GHz 0,6 m, 29,0 dBi, dvojí polarizace, H a V polarizace, s jemným laděním |
| RDH4504B | 5,25-5,85 GHz 0,9 m, 32,5 dBi, dvojí polarizace, H a V polarizace |
| RDH4505B | 5,25-5,85 GHz 1,2 m, 34,9 dBi, dvojí polarizace, H a V polarizace |
| RDH4506B | 5,25-5,85 GHz 1,8 m, 37,9 dBi, dvojí polarizace, H a V polarizace |
| RDH4508B | 5,25-5,85 GHz 0,6 m, 28,8 dBi, vysoký vykon, dvojí polarizace |
| RDH4509B | 5,25-5,85 GHz 0,9 m, 32,3 dBi, vysoký vykon, dvojí polarizace |
| RDH4510B | 5,25-5,85 GHz 1,2 m, 34,7 dBi, vysoký vykon, dvojí polarizace |
| RDH4511B | 5,25-5,85 GHz 1,8 m, 37,7 dBi, vysoký vykon, dvojí polarizace |
Konfigurace venkovni Jednotky
Bēhem montáze dodržujte uvedenéPokyny. Zajistite tím soulad zařizení s národními predispíy.
Zkontrolujte, zda venkovni Jednotka pouziva nejnovejsi verzi firmwaru. Firmware je k dispozici na strance centra podpory Cambium, viz odkaz niz.
- Behem instalace zařizení zkontrolujte, zda mate venkovní Jednotku skutečné v regionální verzi pro EU. Pomoci Centra podpory Cambium vygenerujte licenci klic specifiký pro zemi, ve které se bude zařizení provozovat. Tento klic nainstalujte do venkovní Jednotky. Licenci klic zpristupné dalí regulovaná pásma povolená v príslúšné zemi.
V priadae zarifenis konektorem zadejte ve webovem rozhrani na strance System Configuration (Nastaven systemu) zisk anteny a ztraty na vedeni - pole Antenna Gain (Zisk anteny) a Cable Loss (Ztraty na vedeni).
Zjednoduşené prohláşeni o shode pro EU
Vyrobce, Cambium Networks Ltd., tímtro prohlasej, ze radiová zaízeni typu PTP 670 5 GHz s konektorem / PTP 670 5 GHz s integrovanou anténou splnují požadavky směrnice 2014/53/EU. Üplné zněni prohlášeni o shodé pro EU je k dispozici na internetové adrese:
http://wwwCambiumnetworks.com/support/compliance/
Odborná montáž
Instalace a provoz tohoto zarizeni jsou pomernkomplexn.i. Dodrzujte pouedenv teto priruce. Zajistete, aby provoz vyhovoval platnym predpisum zem, ve ktere se zarizeni pouziva. Zajistete, aby pracovnici provadejici montaz byli dostatecnk qualifikovani a:
- znali prisluşné platné národní prédispíy včetné prédispú o rádiovém provozu, elektrických instalacích, ochrané proti prépétí a prédispú o pratic ve vyškách;
provedl montaz podlePokynu spolecnosti Cambium Networks; - overiri, ze nastaveni zairzeni je v souladu s narodnimi a regionalniimi prdepisy.
Uživotelská dokumentace
Kompletni pouny pro planovani a instalaci rady PTP 670 aseznam soucasti naleznete v Uzivatelske priruce pro radu PTP 670, kterou stahnete na adre:
http://support.cambiumnetworks.com/files/ptp670
Odpadni elektrická a elektronická zařizení (OEEZ)
Nevyhazujte elektrická a elektronická zařizení ani elektrické a elektronické príslušenství do domovniho odpadu. V některych zemich a regionech fungují systémy zajistujici sber odpadnich elektrickych a elektronickych zařizení. V zemich Evropské unie kontaktuje zastupce svého dodavatele zařizení nebo centrum podpory społechnosti Cambium Networks a požádejte o informace o systému sberu odpadu ve své zemi.
Pokyny k likvidaci použitych produktu naleznete na adrese:
Upozorneni Aby nedoslo ke zraneni ci smrti, dodržujte nizé uvedené bezpečnostní poukny. Společnost Cambium Networks není v zádném pripadé odpovedná za jakékoli zraneni nebo skody zpúsobene behem instalace zařizení Cambium PTP 670. Spojení PTP 670 smí instalovat pouze kvalifikovaný pracovník.
Elektrická vedení
Při práci v blízkosti elektrickych vedení dbeje t maximálné opatrnosti.
Praceveyskach
Pří výskovych pracích dbejte maximálí opatrnosti.
Napajecz zdroj
K napajeci venkovni jednotky pouzivejte pouze stridavy zdroj nebo Rozsireny stridavo stejnsmerny napajeci zdroj. Pokud zdroj dodany spolecnosti Cambium nepouzijete, zrušite tim platnost bezpecnostniho certifikatu a muže dojit k poskozeni zaizeni a ohrozeni bezpecnosti.
Uzemění
Venkovni Jednotka se musi spravne uzemnit a chraniit proti blesku. It is the user's responsibility to install the equipment in accordance with national regulations. V USA je nutné dodržovat požadavyk prédpisu National Electrical Code NFPA 70-2005 a zákona 780-2004 Installation of Lightning Protection Systems. V Kanadé dodržujte paragraf 54 prědpisu Canadian Electrical Code. Tyto prědpisy popisuji správné instalacni postupy pro zemnévi venkovni Jednotky, stozáru, pripojnych kabelu a vybijeci Jednotky, prúřez zemplnicích vodicu a požadavyk na pripojení zemplnicích elektrod. V ruznych zemich se na instalaci mohou vztahovat ruzné prědpisy, proto ji doporučujeme svěrit odborníkům.
K napajeci venkovni Jednotky ze stejnosmerného zdroje pouzijte rozsifeny stridavo-stejnosmerny napajeci zdroj (vyrobní cislo C000065L002C). Zkontrolujte, zda stejnosmerny zdroj splnuje požadavky uvedené v uzivatelské priruce pro radu PTP 670.
Odpojeni od napajeni prd servisimi zasahy
Prid servisimi zasahy na zairzeni PTP 670 vzdy vypnete napajeni a odpojte zairzeni od napajecho zdroje. Pokud je napajeci zdroj pripojen k napajeni, neodpojunte z venkovni Jednotky konektory pripojovacho kabelu RJ45. Vzdy od zdroje odpojte stejnosmernne nebo stridavé napajeni.
Primární odpojovací zařizení
Odojeni se provadi primarné prostre ndictvim napajecho zdroje. Rozsireny stridavo-stejnosmerny napajeci injektor je opatren pojistikkou na stejnosmernem vstupu. Nekteré instalace vyzadují zaadit do stejnosmerneho napajeni dalisi jistic nebo odpojovač.
Venkovni kabely
Pripojovaci kabely vystavené venkovnímu prostřédí musi byt urçéné pro venkovní užití, jinak muže dojít k ohroženi bezpečnosti. Pro vnějsī mědená ethernetotová Rozhrani CAT5e vždy používejte kabel CAT5e vyplnény gelem a stíněny pomenědou ocelí. Použití jiních typů pripojovacích kabelú společnost Cambium Networks v pripadé zařizení PTP 670 nedoporučuje.
Strédavou kabelaž by měl vždy instalovat kvalifikovánek elektrár.
Zkousecka pripojovacho kabelu
Zkousečku prípojovacího kabelu je ZAKÁZÁNO použit na straně venkovníjednotу na konci kabelu prípojeného k napájení. Použit ji mužete pouze pod stožárem spolu s multimetrem. Je to proto, ze napěti napáćího zdroje prekráčuje limit povlený v některych zemích pro bezpečnou manipulaci ve vlhků podminků a muže tedy vytvorit bezpečnostní riziko.
Vystaveni vysokofrekvencnimu zareni v blizkosti anteny
V blízkosti antény zapnutého vysiláce púsobí zdraví skodlivé radiofrekvenčni zárení. Pred udrzbou v prostoru préd anténou vždy napajení venkovníjednotky vypněte.
Minimálni bezpečná vzdálenost
Dbejte na to, aby nebyli pracovnici vystaveni nebezpecné silnému rádiovému zäreni. Zaízeni zaćiná vysilat zárení okamžitě po pripojení k napajení. Nikdy nepracujte pred anténou,Pokud je venkovníjednotka pod napětím. Venkovníjednotku umistěte tak, aby byla zajistěna a udžena minimálne bezpečná vzdálenost od všech osob.
Požadavky na zemněni a ochranu prěd bleskem
Zkontrolujte, zda montaž splnjupe pozadavky uvedene v Uživatské priruce pro radu PTP 670.
Zpusobyupevnézemnicifo hekabelu
Učinnou ochranu proti bleskem zpúsobenému prepetí, zarucité dodržéním nasledujících pravidel:
Zemnic vodič musi byt co nejkratsí, nejprimějsí a nejhladá sá musí na něm byt co nejmné ohybú.
- Na zemplnicich kabelech nesmi byt odkapavaci smycky.
Vsechny ohyby musi mit polomér nejmene 203 mm a uhel nejmene 90^ . Lepsi nez ohyb je vest vodic uhloprične, a to i v pripadé, ze paknekopiruje obrys nosné konstrukce ani s ní nevede paralelné.
Vsechny ohyby, oblouky a napojeni je tbrea smerovat k systemu zemnici elektrody, zemnici tyci nebo zemnici liste.
Zemnici vodiče musí být dūkladné upevněny.
K zemnéni se nésmi použivat splétané vodice.
- Pri spojovani ruznych kovu postupujte podle schvalenych spojovacich metod.
Umisteni venkovnich jegnotek a anten
Venkovni Jednotka a externi anteny nejsou navrzené tak, aby odolaly primiemu zasahu blesku. Proto je nutné je umistit do zony B popsané v Uživatelské priruce pro radu PTP 670. Umistěním venkovni Jednotky do zony A muzete ohrozit zaizení, stavby iŽivot.
Odolnost vúči silnému větru
Presvedcte se, ze venkovni Jednotka (i s konstrukci, ke které je pripevná) odola maximálí sile větru v uvažované lokalité.
Teplota povrchu
Kryt venkovni Jednotky muze byt pri provozu horky.
Vyrobce zařízení
Cambium Networks Ltd, Unit B2 Linhay Business Park, Eastern Road, Ashburton, Devon, TQ13 7UP, Velká Británie

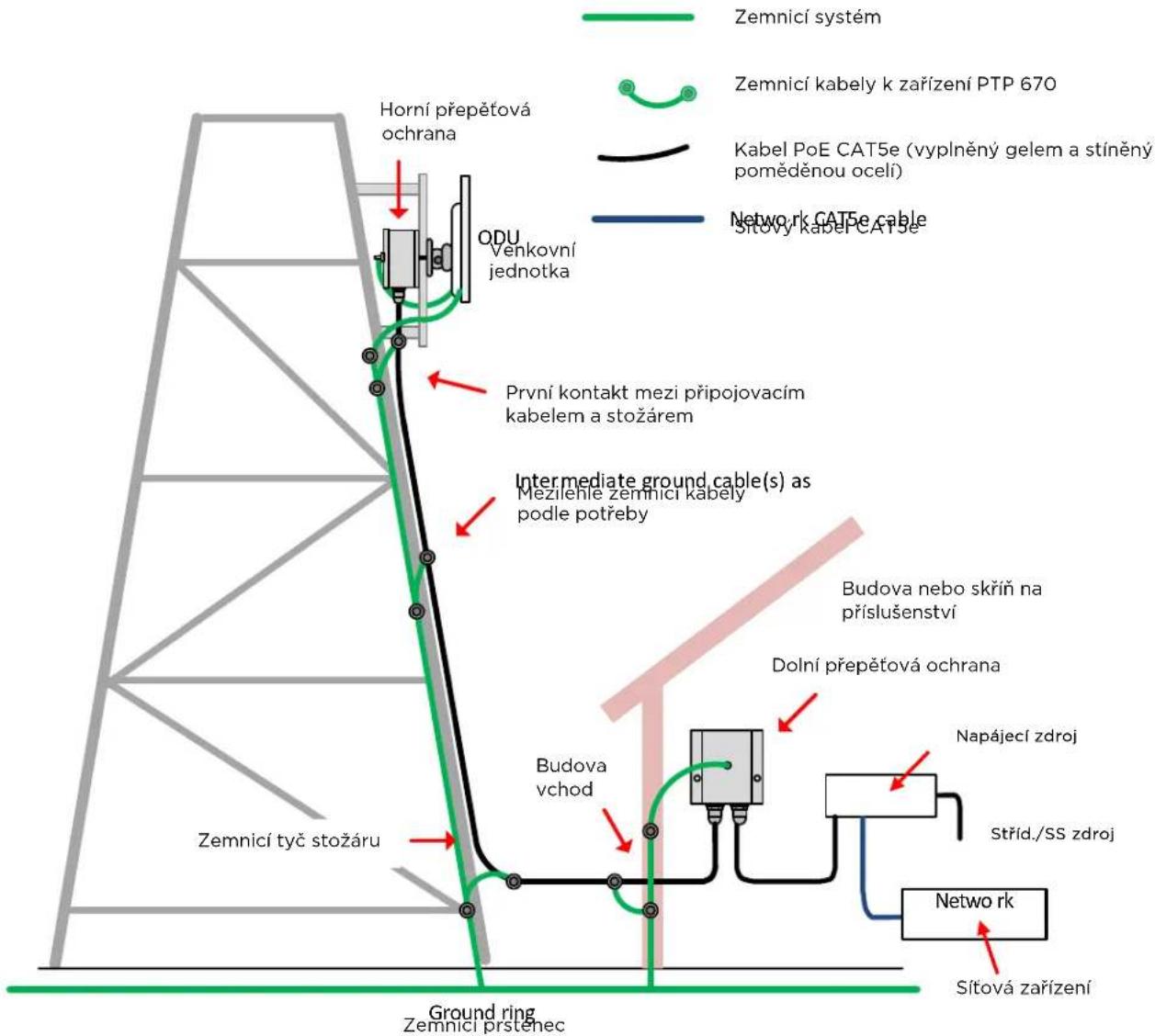

Typické zpùsoby instalace
Zařizení rady PTP 670 (venkovní Jednotka a pripadné externí anténa) se obvkykle umistujé na vysokou nosnou konstrukci, například stozár, věž nebo budovu, a vnitřni zařizení (napájecí zdroj) se umistujé do budovy pro príslusenstvi nebo skříne odolné proti vlhkosti. Obvykly zpúsob instalace na stozár nebo věž si muzete prohlédnout zde:
Poznamka Tyto pokny predpokladaji, ze pouzijete prepétovou ochranu (bleskojistky) ze sady pro prepétovou ochranu a zemnéni (vyrobní cislo C000065L007APokud vase instalace prepétovou ochranu nevyzaduje,Pokyny podle potreby priźpusobte.
Když prépetovou ochranu instalujete, použijte pouze pet kabelovych pruchodek EMC s cernym vickem, ktere se dodavaji se sadou pro prépetovou ochranu a zemnéni. Kabelove pruchodky se střbrným vickem, ktere se dodavaji k venkovni Jednotce, muzete použit pouze v pripadé, ze daná instalace PTP 670 prépetovou ochranu nevyžaduje.

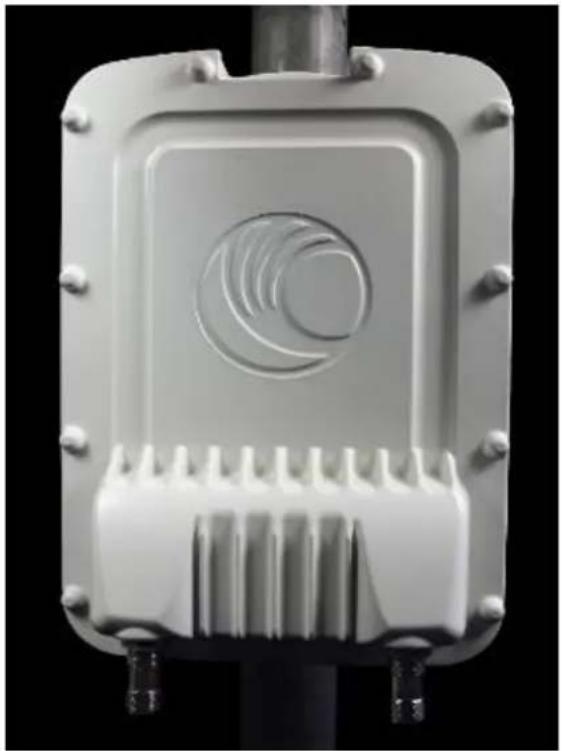

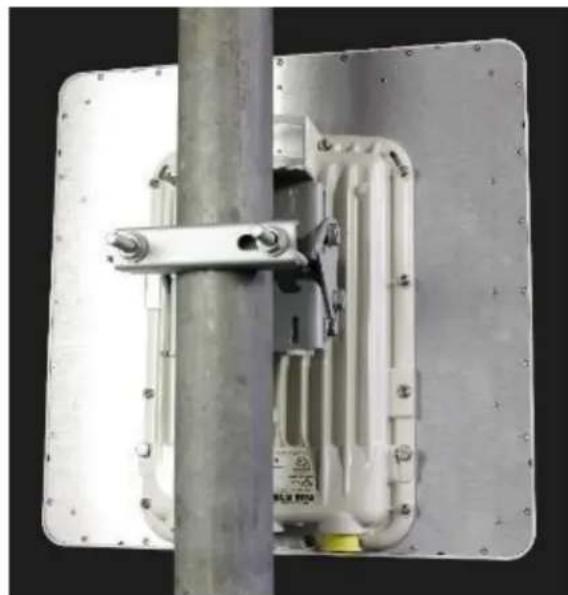

Variantv venkovni Jednotky a dostupné montážní držáky
Variantv venkovni jednotky
Venkovni jednotka PTP 670 se dodáva ve dvou rúznych verzich.

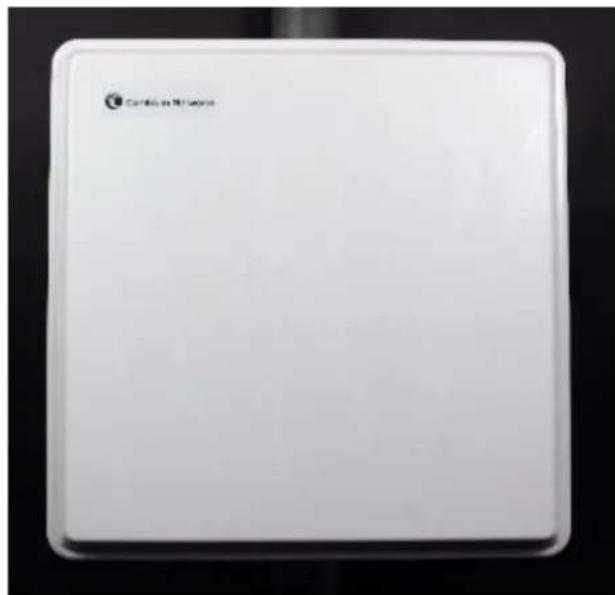

Integrovaná venkovní Jednotka PTP 670 ma venkovní Jednotku pripojenou k 23dBi ploché antěne a je určena pro náročná spojení na středni az dlouhou vzdálenost a tradićné páterní spojení vyžadující velkou kapacitu a vysokou bilanci spojení. Integrovaná anténa predstavuje pohodné še snadnou montáží pro pripty, kdy není potřeba větěsí zisk externích antén.

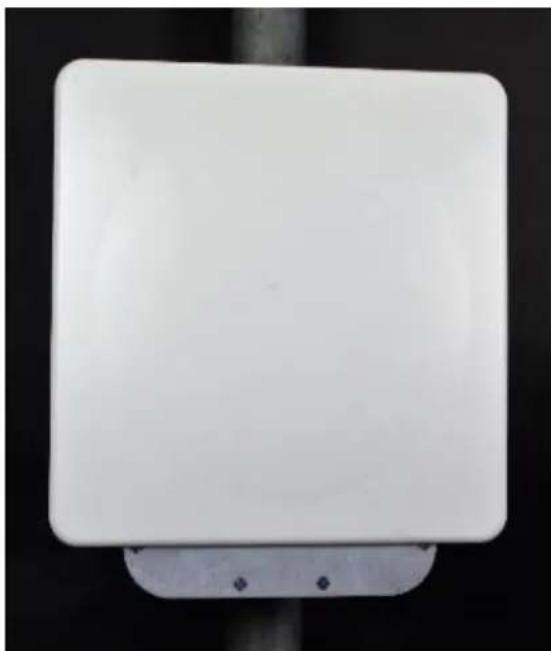

Integrovaná venkovníjednotka (4,8 až 5,9 GHz)
Integrovaná venkovní Jednotka (4,9 až 6,05 GHz)

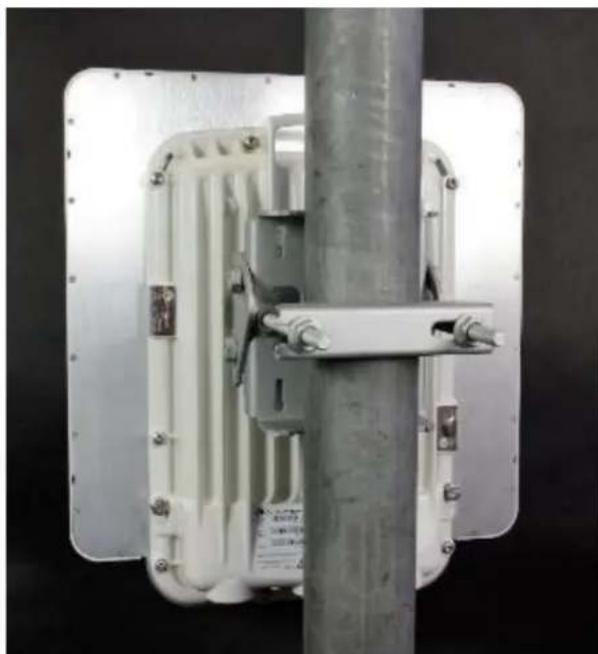

Venkovni jednotka PTP 670 s konektorem se propojuje se samostatne upevnenymi externimi anteni. Ty zpravidla maji vetsi zisk nez anteny integrované, takze se PTP 670 dokaze vyrovnat s mene priznivymi podminkami pro radiosv prenos.
Dostupné montážní držáky
Radu PTP 670 muzete uchyit tremi montaiznimi drzaky. Vhodny drzak vyberte podle pruméru tyce a varianty venkovni Jednotky:
| Držák | Prüměr tyče | Varianta venkovníjednotky | Číso dìlu držák |
| Sestava naklapěciho držák | 40 mm až 77 mm | Integrovaná PTP 670PTP 670 s konektorem | N000045L002A |
| Sestava naklapěciho držákuse stahovacími pásky | 90 mm až 230 mm | Integrovaná PTP 670PTP 670 s konektorem | N000045L002A +páskové svorky-odexterního dodávatele |
| Montážné držák(integrovaný) | -40 mm až 82 mm | Integrovaná PTP 670 | N000065L031A |
Poznamka Sestava naklapéciho držaku se dodáva jako součast sad PTP 670 s integrovanou anténou a s konektorem. Integrovaný montázní držák v pripadě potřeby objednejte samostatné.
Poznamka Sestava naklapéciho držáku umožnju nestavit vyskový uhel venkovni Jednotky s integrovanou anténou mezi -17° a +26°. Integrovaný montázní držák umožnju nestavit vyskový uhel venkovni mezi -26° a +41°.
Instalace venkovni Jednotky a horni prepetové ochrany

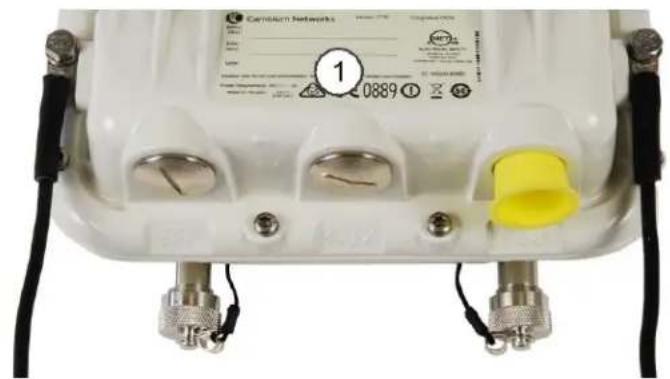

Pripojeni zemnicich kabeluk venkovni Jednotce
Ke kaźdemu zemnicimu bodu venkovní Jednotky upevněte jeder zemnicí kabel pomoci oček M6 (malých): jedem je pro horní prépetovou ochranu (na druhém konci je také očko M6) a druhý upevněte ke stozáru nebo k budově (na druhém konci je očko M10). Není podstatné, který kabel upevněte ke kterému zemnicímu bodu venkovní Jednotky.
2 Oba zemnici srouby venkovni Jednotky utahne na moment 5,0 Nm.
Upevnéni venkovní Jednotky na stožár
Z variant uvedenych v casti Dostupné montázní drázaky na strané 10 vyberte tu nejvhodnéjsi. Postupy pro jednotlivé varianty jsou uvedeny nizé:
Sestava nakipecico drzaku na strane 44
- Sestava naklapéciho dráku se stahovacimi pásky na strane 45
Montázní držák (integróvaný) na strané 46
Montázní postup Ize priþusobit i pro upevnéni venkovní Jednotky k vchodné vodorovné tyci, ale ve srovnánsupevném ke svislé tyci je v takovém pripadé pochopitelné mensi možnost nastavení smerovoho uhlu.

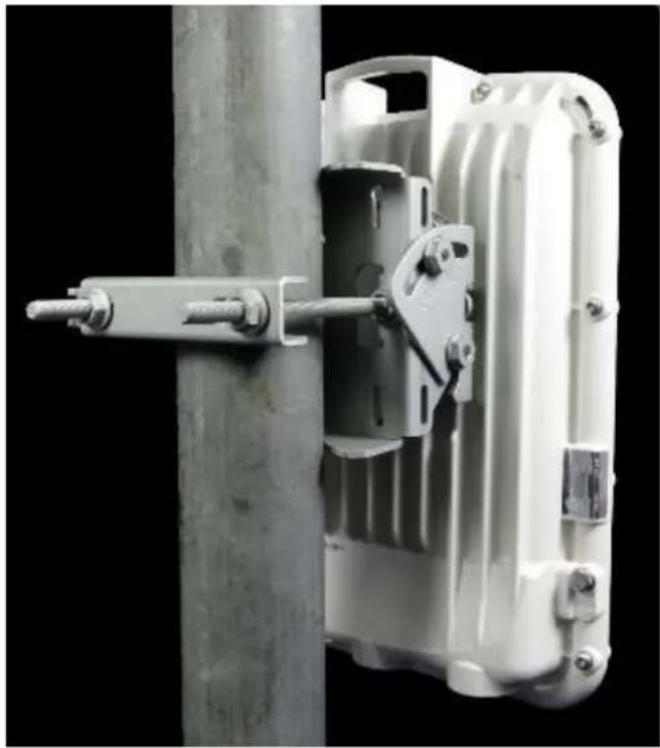

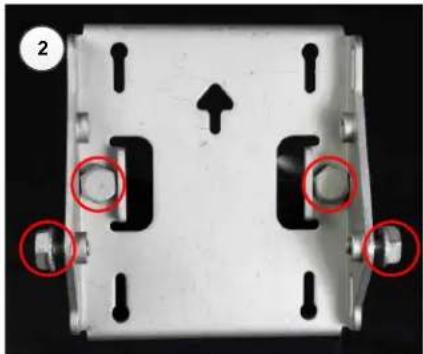

Sestava naklapeciho drzaku

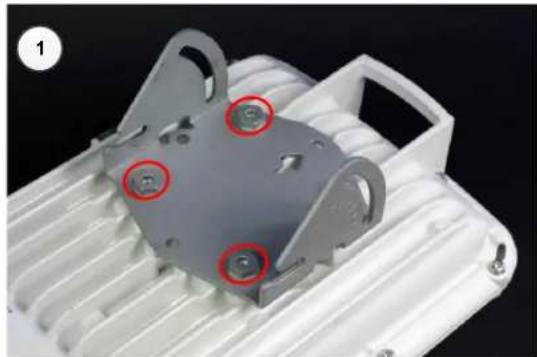

3 Pomoci ctyr kratkych sroubu upevneite montaizni desticku naklapecico drzaku k zadni strane venkovni jestnotky, priemz sipka na desticce musi smerovat k horni strane venkovni jestnotky. Tyto ctyri srouby dotahnete pomoci 13mm stranoveho nebo nastrcneho klice na moment 5,O Nm.

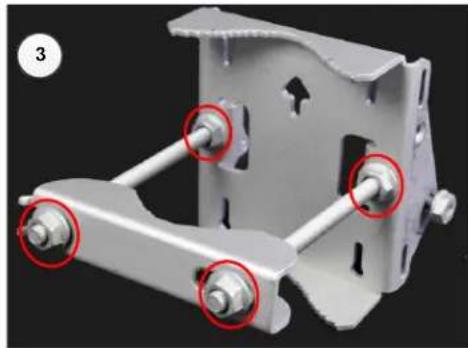

4 Dva dlouhe srouby prostrte skrz telo drzaku podle obrazku tak, ayb jejich hlavy zapadly do drazech. Dva krakte srouby prostrte skrz strany tela drzaku, zatim je vsak neutahujte.

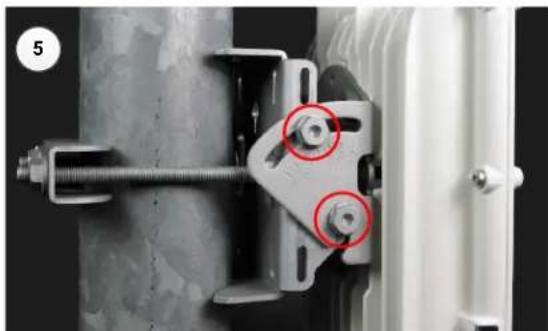

5 Na oba dlouhe srouby naśroubujte matice a pomoci 13mm stranového nebo nástrného klice je utahněte proti telu držaku. Nasadte na dlouhe srouby raminko a naśroubujte dve zbyvajici matice.
6 Sestavené telo drzaku upevnete na stozár, nastavte smerový uhel a 13mm nastrcnym nebo stranovym klicem dotahnete matice na moment 10,0 Nm. Šipka na telo drzaku musi smerovat nahoru.
7 Posunte venkovni Jednotku do montažni vysky. Nasadte montažni desticku na drzak tak, ze otevrené dražky v desticce nasunete na krtek srouby. Delsimi obloukovymi otvory prostrte zbvyajici kratké srouby a zaśroubujte je do zavitovych otvur v tle drzaku. Nastavte vyskovy uhel a 13mm stranovym nebo nastrcnym klicem dotahnete srouby na moment 8,0 Nm.

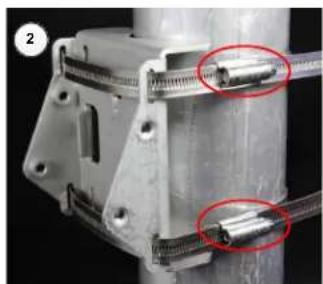

Sestava naklapéciho držáku se stahovacimi pásky
1 Provedte krok 1 montázního postupu naklapéciho držaku vyse.
2 Prostrte paskové svorky (nejsou soucasti dodavky od spolecnosti Cambium) skrz otvory v tle drzaku. Pomoci paskovych svorek upevnete telo drzaku na stozar. Sipka na tle drzaku musi smerovat nahoru. Nastavte smerovy uhel a dotahnete svorky na momnt 6,0 Nm.

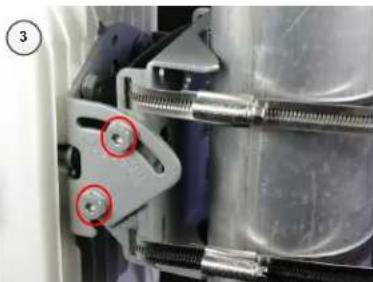

3 Posunte venkovni Jednotku do montažni vysky. Pomoci ctyr kratkych sroubu upevnete montažni desticku na teo drzaku. Pouijte 13mm stranovy nebo nastrcny klic. Nastavte vyskovy uhel a dotahnete srouby na moment 8,0 Nm.

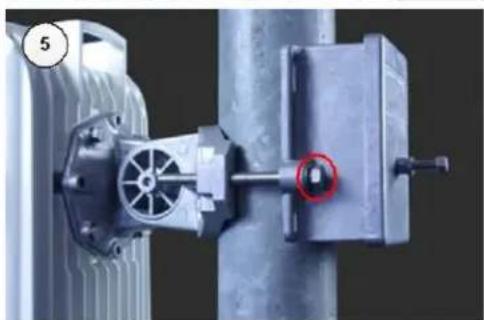

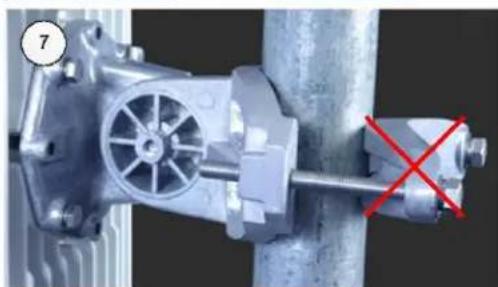

Montázní držák (integrovany)

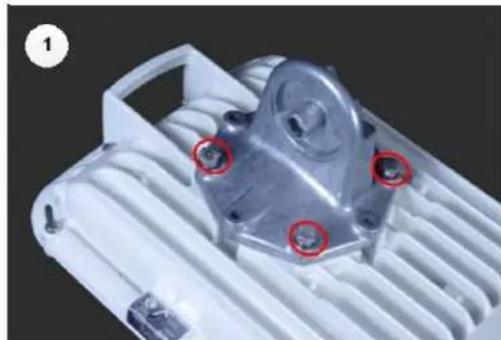

1 Pomoci ctyr dodanych sroubu a perovych a obycejnych podlozek upevnete montazni desticku k zadn i strane venkovni Jednotky. Perova podlozka musi byt mezi hlavou sroubu a obycejnu podlozkou. Dotahnete srouby na moment 5,0 Nm.

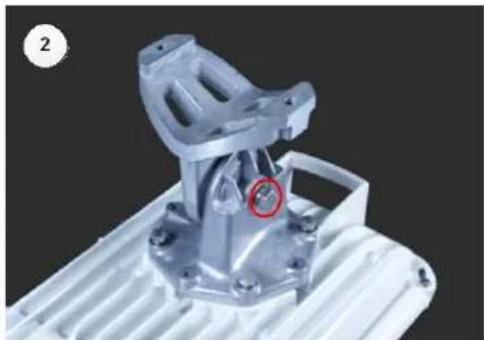

2 Pomoci sroubu M8, perovych a obcejnych podlozek upevnete k montažni desticce teo drzaku. Perova podlozkama musi byt mezi hlavou sroubu a obcejnu podlozkou.
3 Posunte venkovni Jednotku do montažni vyšky.

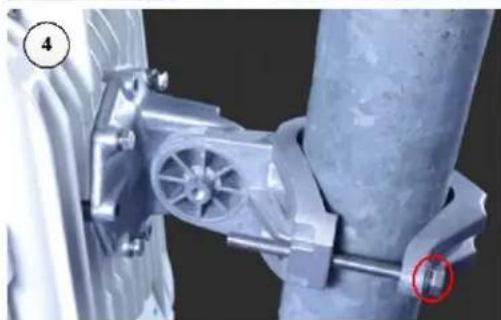

4 Pomoci svorky drzaku, sroubu M8, perovych a obycejnch podlozek upevnete te lo drzaku k tyci. Perova podlozka musi byt mezi hlavou sroubu a obycejno podlozkou. V priade, ze chcete primo za venkovni Jednotku umistit prepetov ou ochranu, pouizije ji misto svorky.
5 Upravou vyskového a smerového uhlu nastavte vizualni orientaci. Vsechny tri srouby dotáhnete na moment 8,0 Nm.
Upozorneni Dbeje na spravne nasazeni svorky drzaku. Pri jejim opacnem nasazeni, jak je videt na obrazku 7 vyse, se muze jegnotka uvolnit. Nedotahujte srouby priliis, muze dojit k poskozeni montažni sestavy.

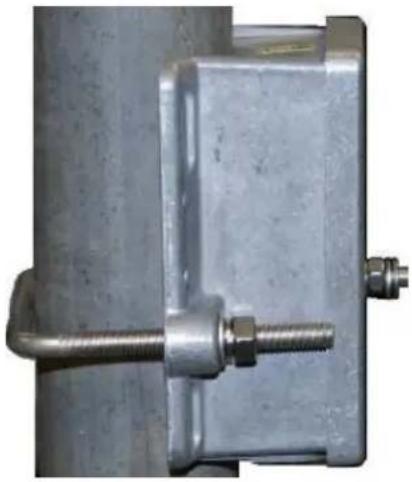

Upevnéni horní prépet'ové ochrany
Chcete-li prepetovou ochranu upevnit samostatne, pouzijte trmenovy drzak ve tvaru U ze sady pretefové ochrany. Pomoci nej zaizeni upevnete na tyc pod venkovni Jednotku. Trmenovy drzak dotahnete na moment 7,0 Nm.
Propojení a uzeměni venkovníjednotky a horní prépě'tóve ochrany
Upozorneni Nepripevnujte zemnici kabely ke sroubum montažniho drzaku venkovni Jednotky. Nezajistilo by to uplnou ochranu.
1 Pomoci ocka M6 (malho) upevnete zemnici kabel venkovni Jednotky k horni prepetovc ochran. Obe matice dotahnete na moment 5 Nm:
2 Zvolte zemnici bod na stozaru nebo budovve vzdalenosti do 0,3 metru od drzaku venkovni Jednotky. Odstrahte z povrchu nater a naneste na nej antikorozni ochranu. Pomoci ocka M10 (velkeho) k tomuto bod upevnete zemnici kabel venkovni Jednotky.
3 Pokud mistrni predpisy vyzaduji nezavisiu uzemeni vsech zarizeni, pridejte treti zemnici kabel, ktery spoji horni prepetovou ochranu primo se zemnicim systemem.
Upevnéi externich antén pro venkovni Jednotku s konektorem
Anteny upevnete podlePokynu vrobc. Pokud samostatne anteny pouzivate proto, abyste dosahli prostorové diversity, upevnete Jednu s horizontalni polarizaci a druhou s vertikalnipolarizaci.
2 Anteny pripoje k rozhranim V a H venkovni Jednotky pomoci VF kabelu typu CNT-400 (vyrobni cisla 30010194001 a 30010195001) a konektoru typu N (vyrobni cislo 09010091001). Konektory typu N dotahnete pomoci 24mm stranoveho kliche na moment 1,7 Nm.
3 Pokud bude venkovni Jednotka umistena uvnit, nainstalujte do vstrupno bodu budovy bleskojistky:
4 Pobliz dolnich koncu antennich kabelu vytvorte odkapavaci smycky. Ty zajist, ze voda nepotece ke konektorum.
5 Pokud bude venkovni Jednotka umistena venku, opatrete konektory typu N ochranou proti povetrnostnim vlivum (poté, co doladite presnou orientaci anteny) pomoci pasky z PVC a samovulkanizacni gumové pasky.
6 Stejne tak zajistete proti povetrnostnim vlivum i konektory na antene (pokud jeji vyrobce neuril jiny postup).
7 Antenni kabely uzemnete k nosne konstrukci ve vzdalenosti 0,3 metru od venkovni Jednotky a anten. Pouzijte zemnici sadu Cambium (vyrobni cislo 01010419001):
8 Antenni kabely upevnete schvalenou metodou k nosne konstrukci. Konektory venkovni Jednotky ani anten nesmi byt neprimerene namahané. Kabely nesmi vlat ve vetru, vlajici kabely jsou nachylne k poskozeni a vytvareji v nosne konstrukci nezadouci vibrate.
Pripojení medéného ethernetového Rozhrání CAT5e
- Podle strany 51 upevněte prípiojovaci kabel mezi venkovníjednotkou a horní prépéćovou ochranou.
- Podle strany 52 upevněte hlavní prípojováčí kabel.
- Podle strany 54 upevněte prípojováci kabel mezi spodni prépetovou ochranou a napajecim zdrojem.
- Podle strany 55 změře odpor prípojovacího kabelu.
Upozorneni Aby nedoslo k poskozeni instalovaného zařizení, nepripojujte ani neodpojujte pripojovaci kabel, když je napajeci zdroj nebo koncové sítove zařazení pod napétím.
Upozorneni Nepripojute pripojovaci kabely SFP ani Aux k napajecimu zdroji. Mohlo by dojit k poskozeni zaifeni.
Upozorneni Vždy použivejte kabel CAT5e vyplněny gelem a stiněny pomědenou oceli. Použiti jin'ych typu kabel'u CAT5e společnost Cambium Networks nedoporučuje. Cambium Networks ma v nabídce nejen tento kabel (pod vyrobními cisly WB3175 a WB3176), ale i konektory RJ45 (vyrobní cislo WB3177) a krimpovaci klesté (vyrobní cislo WB3211). Sada prépeťové ochrany a zemnéni obsahuje tento kabel v delce 0,6 metru.
Připojení prípojovaciho kabelu od horní prépetóve ochrany k venkovní Jednotce
Nasazení pruchodek na pripojovaci kabel od horní prépetóve ochrany k venkovni Jednotce
Nasadte na oba konce 0,6m kabelu s konektorem kabelove pruchodky EMC (s cernymi vicky)zmirnujici tah. Tyto soucasti se dodavaji v sadé pretové ochrany a zemnéni.
1 Rozebeerte pruchodky a jejich Jednotlivé casti nasadte na kabel (gumovou ucpavku Ize rozevrit). Sestavte pruzinovou svorku a gumovou ucpavku:
2 Vlozte tyto casti do tela pruchodky a pomoci 24mm stranoveho kliche matici pruchodky lehce utahnete (nedotahujte ji):
Pripojenipripojovacho kabeluk venkovni Jednotce (port PSU) a prepetove ochran
(a) Zastréte konektor RJ45 do zásvúky na venkovní Jednotce tak, aby zacvakl.
(b) Prisroubjte telo pruchodky k portu RJ45 a dotahnete ho na moment 5,5 Nm.
(a)
(b)
2 (a) Nasadte matici pruchodky a utahnete ji, dokud se gumové tsesnein nesevre kolem kabelu.
(b) Neutahujte matici pruchodky prilis, jinak hrozi poskozeni jejich vnitrnich soucasti:
(a)
(b)
Spatne
Odpojeni pripojovaciho kabelu od prepetove ochrany nebo venkovni Jednotky
Tento postup použijte v pripadé, ze potřebujete odśroubovat kabelovou pruchodku EMC a odpojit konektor RJ45 od venkovníjednotky nebo prepětové ochrany (viz obrázky).
1 (a) Vyśroubujte matici pruchodky. Viklánim pripojovaciho kabelu uvolněte napétí v těle pruchodky. Po uvolnéni napétí v těle pruchodky se v mistě vyznaceném na obrázku vytvorí mezera. Odrśroubujte tělo pruchodky.
(b) Malym sroubovakem zatlacte na pojistny vystupek konektoru RJ45 a konektor yvsunte.
(a)
(b)
Pripojení hlavního prípojovacího kabelu
Varováni Kovové stiněni prípojovacího kabelu je velmi ostre a mûze zpúsobit poraněni.
VZDY pouzivejte rukavice odolne proti proznuti (odolnost proti proznuti si ovezte na jejich stitku).
VZDY pouzivejte ochranné bryle.
K odizolovani kabelu VZDY pouzivejte nastroj s otocnou cepeli (NEPOUZIVEJTE nuz s klasickou cepeli).
Varovani Nedodrzeni tchtoPokynu muze vest ke zraneni nebo smrti:
- Použijte vhodný zvedaci držák pro zdviháni kabelu. Použití nevhodného držák u muže vestib k vyklouznuti kabelu nebo k nedostatečné sile sevřeni.
Zvedaci drzaky nepouzivejte opakovane. Pouzite drzaky mohou mit nizs pruznost, byt priis vyazene nebo oslabene. Pri opakovem pouziti drzaku muze kabel vyklouznout, spadnout nebo muze dojit k jeho poruseni.
Jeden drzak muzete pouzt maximalne na 60 m kabelu.
Zkraceni kabelu na potrebou delku a nasazenizdvihacic drzaku.
1 Zkratte hlavni pripojovaci kabel na delku potrebnou k propojeni horni prepetové ochrany a spodni prepetové ochrany.
2 Na horní konec prípiojovaciho kabelu nasunte jeder nebo vice zdvihacich držákú.
3 Pomoci specialniho nastroje dopuroceneho vyrobcem zdvihac drzaky na kabelu upevnete.

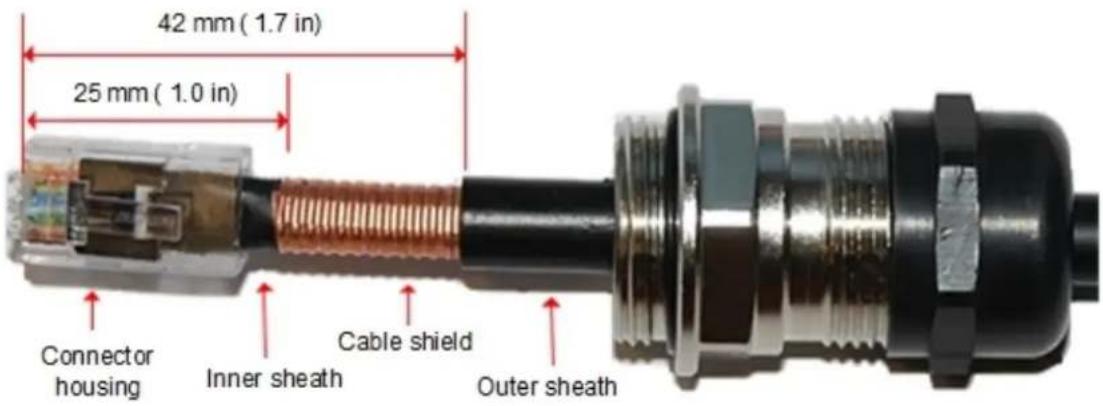

Zakončeni kabelu konektory RJ45 a pruchodkami{14}
Upozorneni Pouzijte krimpovaci klesté vchodné pro konektor RJ45, jinak muže dojit k poškození kabelu nebo konektoru.
1 Nasadte na hlavní pripojovací kabel kabelovou pruchodku (s cernym vičkem).
2 Odstrahte vnejsizolaci kabelu a nasadte vlozku konektoru RJ45.
3 Podle obrzku nasadte tlo konektoru RJ45. Aby nehrozilo vytazeni kabelu z konektoru, vlozte vnitri izolaci kabelu pod jazycek tela konektoru. Matici pruchodky neutahujte:
Varováni Nedodrženi těchtoPokynu muže věst ke zraněné nebo smrti:
- Nezdvihejte vice kabelu pomoci jegnoho zdvihaciro drzaku. V opacnem pripade muzdrzak prasknout nebo kabely spadnout.
Nespoustéjte kabel pomoci zdvihacho drzaku,Pokud není svorka dūkladne sepnutá. - Během zdvihán iudržujte zdvihaci držák napjatý. Ztrata pnuti muže vest k nebezpečnému pohybu kabelu a nasledné ke zraněné nebo smrti pracovnikú.
Neurolnute napeti na drzaku, dokud neni jeho rukojet upevnena k nosne konstrukci. - Nevystavujte konektory RJ45 zádnému pnutí.
Upozornéni Nekladte pripojovací kabel podél hromosvodu.
1 PodlePokynuVyrobce zdvihaku vyzvednete horni konec hlavniho pripojovacho kabelukhorniprepetovoe ochran. Jakmile je kabel na spravnemmiste, upevnete rukojet zdvihacho drzaku k nosne konstrukci a sejmete jerabovelano.
2 Pripojte hlavni pripojovac kabel k horni prepetove ochrané podle oddilu Pripojeni pripojovacho kabel k venkovnji jednotce (port PSU) a prepetove ochrané na strane 18.
3 Privedte hlavni pripojovaci kabel ke spodni pretepofoe ochran.
4 Schvalenymi metodami upevnete hlavní pripojovací kabel k nosné konstrukci.
Uzemění hlavního prípojovacího kabelu
Na všech potřebních zemnicích bodech pripoje stiněni hlavního pripojovaciho kabelu ke kovu nosné konstrukce pomoci sady pro zemnéki kabelu (vyrobní cislo 01010419001).
Upevnéni pripojovacího kabelu mezi spodní prépetovou ochranou a napajecím zdroje
Montáž spodni prépet'ové ochrany
Upevnete spodni prepetovou ochranu, uzemnete ji a pripojte k n hlavní pripojovací kabel.
1 Spodni prepetovou ochranu umistete maximale 0,6 metru od vstupnio bodu do budovy. Prepetovou ochranu umistete svisle tak, aby kabelove pruchodky smerovaly dolu.
2 Pripojte hlavni pripojovaci kabel ke spodni prepetove ochrané podle oddilu Pripojeni pripojovaciho kabel k venkovni Jednotce (port PSU) a prepetove ochrané na strane 18.
3 Pomoci ocka M6 (malho) upevnete jeder zemnici kabel ke spodni prepetovc ochran. Obe matice dotahnete na moment 5 Nm.
4 Vyberte zemnici bod na budové povliz drzaku prepetovo ochrany. Odstraţe z povrchu nater a naneste na nej antikorozni ochranu. Pomoci očka M10 (velkého) k tomuto bodu upevnete zemnici kabel od prepetovo ochrany.
Upevnéni pripojovacího kabelu mezi prépétovou ochranou a napájecím zdrojem
Podle uvedeného postupu opatrte pripojovaci kabel mezi dolni prepetovou ochranou a napajecim zdrojem na obou koncich konektory RJ45 a na konci u prepetové ochrany na nej nasadte kabelovou pruchodku.
Varováni Kovové stiněni pripojovacího kabelu je velmi ostre a muže zpùsobit poraněni.
VZDY pouzivejte rukavice odolne proti proznuti (odolnost proti proznuti si ovezte na jejich stitku).
VZDY pouzivejte ochranné bryle. Kodizolovani kabelu.
VZDY pouzivejte nastroj s otocnou cepeli (nepouzivejte nuz s klasickou cepeli).
Upozorneni Pouzijte krimpovac i klesté vchodne pro konektor RJ45, jinak muze dojit k poskozeni kabelu nebo konektoru.
1 Zkratte pripojovaci kabel na delku potrebnouk propojeni spodni (^{p}eptové ochrany a napajecho zdroje.
2 Pouze na konci u prépětové ochrany:
- Opatrête konec kabelu Jednou kabelovou pruchodkou a jakim konektorem RJ45 podle oddilu Zakončeni kabelu konektory RJ45 a pruchodkami na strané 19.
- Pripoje tento kabel a pruchodku ke spodni prepetove ochrané podle oddilu Pripojeni pripojovacího kabelu k venkovni Jednotce (port PSU) a prepetove ochrané na strane 18.
3 Pouze na konci u napajecho zdroje: Nenasazujte kabelovou pruchodku. Odstrahte vnejsi izolaci kabelu a nasadte vlozku konektoru RJ45. Nasadte telo konektoru RJ45. Aby nehrozilo vytazeni kabelu z konektoru, vlozte vnitri izolaci kabelu pod jazycek tela konektoru.
Změréní odporu prípojovacího kabelu
Pripojte spodni konec medeneho pripojovacho kabelu CAT5e k vchodne kabelove zkousece a ovebre, zda jsou odpory mezi koliky v mezich uvedenych nize. Pokud bude nektery z vysledku negativni, zkontrolujte spravnost zapojeni pripojovacho kabelu.
| Změřte odpor mezi... | ZapiSTE změrený odpor | Zkouška je ćspěšné, když | Zakroužkujte „Vyhovuje“ nebo „Nevyhovuje“ | Další testy a poznámky |
| Kolíky 1 a 2 Ohmū <20 Ohmū | (60 Ohmū) (*1) | Vyhovuje Nevyhovuje | ||
| Kolíky 3 a 6 Ohmū <20 Ohmū | (60 Ohmū) (*1) | Vyhovuje Nevyhovuje | Odpory se od sebe nesmi lišit o vice než 10% (*2). Zakroužkujte „Vyhovuje“ nebo „Nevyhovuje“: | |
| Kolíky 4 a 5 Ohmū | <20 Ohmū (60 Ohmū) (*1) | Vyhovuje Nevyhovuje | Vyhovuje Nevyhovuje | |
| Kolíky 7 a 8 Ohmū <20 Ohmū | (60 Ohmū) (*1) | Vyhovuje Nevyhovuje | ||
| Kolík 1 a stíněné (zemněné venkovníjednotky) | K Ohmū | >100K Ohmū | Vyhovuje Nevyhovuje | Tyto meze platí bez ohledu na délku kabelu. |
| Kolík 8 a stíněné (zemněné venkovníjednotky) | K Ohmū | >100K Ohmū | Vyhovuje Nevyhovuje |
(^1) Odpor 20 Ohm je maximum povolene pro kabel, ktery vede ethernet.
Odpor 60 Ohmu je maximum povolené pro kabel, ktery vede pouze napajeni pro venkovni Jednotku (kdyz se ethernet vede prs nekteré jiné Rozhrani venkovni Jednotky).
(^2) Zkontrolujte, zda se tyto odpory vzajemne nelisi o vice nez 10% (nejnizs odpor vynasobte 1,1 -Pokud je libovolny odpor vyssi nez vysledna hodnota, neni podminka splinena).
Instalace napajeciho zdroje
Pouzijte jeder z následujících typū napajecích zdrojū (podle instalacního planu):
- Strédavy napájeci injektor (vyrobní cislo N000065L001C).
- Rozsireny stridavo-stejnosmerny napajeci injektor (vyrobni cislo C000065L002C).
Upozorneni Protoze napajeci zdroj neni vodeodolny, umistete ho mimo zdroje vlhkosti - bud'v budové pro prislusenstvi nebo ve vetrane skrini odolne proti vlhkosti. Neumistujte napajeci zdroj na misto, kde muze dojit k prekroceni povolené teploty.
Upozorneni Ke konektoru napajeciho zdroje pro venkovni Jednotku nepriopojute jina zarizeni nez venkovni Jednotky PTP 650, PTP 670 nebo PTP 700. Jina zarizeni by se mohla poskodit, protoze zdroj pouziva nestandardni zpusob prenosu stejnosmerneho napajeni po ethernetotovem vedeni.
Ke konektoru pro napajeci zdroj na venkovni Jednotce nepripojute jine zaizeni nez napajeci zdroj Cambium PTP 670. V opacném pripadé muze dojit k poskozeni venkovni Jednotky i pripojeneho zaizeni.
Pripojeni stridaveho napajeciho injektoru
Podle následujíciho postupu pripojte střidavy napájecí injektor (vyrobní cislo N000065L001C):
1 Na pripojovacim kabelu mezi prepetovou ochranou a zdrojem vytrove na strane napajecho zdroje odkapavaci smycku. Ta zajisti, ze vlhkost stekajici po kabelu nevnikne do zdroje.
2 (a) Položte střidavý napájecí injektor na vodorovnou plochu. Pripojte propojovác kabel mezi prépetovou ochranou a zdrojem k portu na zdroji označeném jako „ODU".
(b) Až bude systém pripraven na pripojení k siti, pripojte k portu napájecího zdroje označenému „LAN" sítový kabel CAT5e:
(a)
(a)
Pripojeni rozsireneho stridavo-stejnosmerneho napajeciho injektoru
Podle následujicijo postupu pripoje rozsireny stridavo-stejnosmerny napajeci injektor (vyrobní cislo C000065L002C):
1 Upevné rozsireny stridavo-stejnosmerny napajeci injektor tak, ze ho pomoci ctyr otvoru pro srouby (dva z nich jsou na obrzku zakrouzkované) priśrobujete ke svislemu nebo vodorovnému povrchu:
2 Na priopojavacim kabelu mezi (^)prepetovou ochranou a zdrojem vytvothe na strane napajeico zdroje odkapavaci smycku. Ta zajisti, ze vlhkost stekajici po kabelu do skrine, nevnikne do zdroje.
3 (a) Vyśroubujte pojistny srob, odklopte kryt a zapojte kabel do portu.
(b) Zavretepa priśroubujte kryt.
(c) Až bude systém pripraven na pripojení k siti, pripojte k portu napájecího zdroje označenému „LAN" sǐfóvý kabel CAT5e:
(a)
(b) a (c)
Nastavení venkovní Jednotky k provozu v EU
Vygenerováni licenčniho klice pro konkrétné zemi
Zařizení rady PTP 670 použivaj licenční klic k aktivaci novych funkci a k prizpúsobeni těch nastavení venkovníjednotky, ktera se týkaji prédispů. Nový licenční klic obsahuje regulovaná pásma povolená v zemích, kde se zařizení provozuje. Licenční klic vygenerujete následovné.
Postup:
1 Otevete webove stranky podpory spolecnosti Cambium na adrese:
https://support.cambiumnetworks.com/licenseskeys/ptp50670
2 Zadejte adresu MAC venkovní Jednotky a vyberte zemi, ve které budete spojení PTP nasazovat.
3 Potvrde smluvn podminky a klikne te na.,Submit "(Odeslat).
4 Na strancé ,Licence Keys "(Licenčni klice) najděte svoji venkovní Jednotku podle adresy MAC a zkopirujte si vygenerovany licenčni klic.
5 Ulozte si licencni klic (napriklad do textoveho souboru) pro dalsi pouziti.
Nastavení počitače použivaného ke správe
Nasledujicim zpusobem nastavte misti pocta pouzivany ke sprave, ay se zaifenim PTP 670 komunikoval.
Postup:
1 Otevretekn Vlastnosti etternetoveho portu. Ve Windows 10 tutovolbu najdete v nabidce Ovladacif panely > Sif a internet > Centrum siovych pripojeni a sdileni > Zmenit nastaveni adapteru. Pravym tlacitkem kliknete na ikonu etternetoveho adapteru a vyberte Vlastnosti.
2 Vyberte volbu Protokol IP verze 4 (TCP/IPv4):
3 Kliknete na Vlastnosti.
4 Zadeje IP adresu platnou pro sit 169.254.X.X. Nepoužívejte adresu 169.254.0.0 ani 169.254.1.1. Dobrým príkladem je 169.254.1.3.
5 Zadejte masku podsié 255.255.0.0. Výchozí bránu ponechte nevyplnéou.
Připojení venkovníjednotky k počitači a její zapnutí
Následujícím zpúsobem pripojte sprácvoský počitača zapněte zařizení PTP 670.
Postup:
1 Zkontrolujte priopojeni venkovnji Jednotky a napajecho zdroje.
2 Pomoci bezného (nekrizeného) ethernetového kabelu propojte ethernetovy port počitače s portem „LAN" napajecího zdroje.
3 Pripojte napajeci zdroj k elektrické siti nebo k baterii. Rozsviti se zelená dioda Power (Napajeni).
4 Zkontrolujte, zda se po zhruba 45 sekundach 10 pomalymi zablikanimi rozsvitila oranzová dioda Ethernet.
5 Zkontrolujte, zda dioda Ethernet poté züstala svitit.
Přihlášení k webovému rozhraní
Následujícím zpúsobem se prihaste k webovému rozhraniť como správce systému.
Postup:
1 Na správcovském počitači spustte webový prohlízeč.
2 Do adresnho radku zadejte IP adressu zaifeni. Vychozi IP adressa je 169.254.1.1. Stisknete Enter. Zobrazi se nabidka webového rozhrani a stranka System Summary (Souhrn systemd).
3 V nabidce kliknete na volbu Installation (Instalace). Zobrazi se prihlaovací stránka obsahujíc bud pouze pole Password (Heslo) (ve vychozím nastavení), nebo pole Nombre (Uživatelské jméno) a Password (pokud byly povoleny uživatelské úcty na základě identity). Ve vychozím nastavení je heslo prázdné.
4 Zadejte uživatelské jményo (je-li to třeba) a heslo (ve vychozím nastavení je prázdné) a kliknéte na Login (Prihlásit).
Aktualizace licenčniho klice a nastavení venkovníjednotky
Následujicim zpúsobem nahrajte novy licencić klic a nastavte zisk anteny a ztraty na vedeni u venkovníjednotky s konektorem.
Postup:
1 V nabídce kliknéte na volbu Installation (Instalace). Kliknéte na Continue to Installation Wizard (Pokracovat k průvodci instalaci).
2 Na strancse Software License Key (Licencnki klic k softaru) vlozte do pole License Key (Licencnki klic) vygenerovany licencnki klic. Kliknete na Submit (Odeslat) nebo Format (Formatovat).
3 V pripadé integrované venkovní Jednotky klikejte na dalśich stränkách na Next (Pokračovat), dokud se nezobrázi stránka Wireless Configuration (Nastavení bezdrátoveho prenosu). Podle toho, v jakém pásmu má Jednotka pracovat, nestavte aributy Regulatory Band (Regulované pásmo) a Maximum Transmitter Power (Maximálni vysilaci vykon). V některych chlenský ch statech EU může být dostupné pouze pásmo 5,4 GHz.
Na dalsich strankach klikje t na Next (Pokračovat), dokud se nezobráží stránká Confirm Installation Configuration (Potvrdit instalacné nastavení). Klikněte na volbu Confirm Configuration and Reboot (Potvrdit nastavení a restartovat).
4 V priadé venkovni Jednotky s konektorem klikejte na dalsich strankách na Next (Pokracovat), dokud se nezobrazi stranka Wireless Configuration (Nastaveni bezdratoveho prenosu). Nastavte atributy Regulatory Band (Regulované pásmo), Antenna Gain (Zisk anteny), Cable Loss (Ztraty na vedení) a Maximum Transmitter Power (Maximálni vysilaci vykon) podle použité anteny a kabelú. V některych clenský ch statech EU muze byt dostupné pouze pásmo 5,4 GHz.
Na dalsich strankach klikje t na Next (Pokračovat), dokud se nezobráží stránka Confirm Installation Configuration (Potvrdit instalacné nastavení). Klikněte na volbu Confirm Configuration and Reboot (Potvrdit nastavení a restartovat).
Cambium Networks
Spolecnost Cambium Networks dodáva profesiónalí pvna bezdratóva širokopásmová a mikrovlná reşné pro zákazníky z celého světa. Nase reşné funguji v tisécích sítí ve vice než 153 zemích, kde nase inovativné technologie zajistují spolehlivou, bezpečné a cenové efektivné konektivitu. Jejich instalace je snadné prinási skvěly vykon.
Nase oceñová rádiova reşeni typu Point to Point (PTP) pracují v licencovaných i bezlicenčnich frekvenčnich pásmech a v pásmech se specifikým použitím včetné spezialních reşeni FIPS 140-2 pro americký federální trh. Reşeni typu PTP díky své vsoké odolnosti nabízeji 99,999% dostupnost. S dokonalou spolehlivostí zajistují vsokorychlostní pátěří spojení i v těch z hlédiska vsokofrekvenčních prenosů nejmáročnéjsích nepřimocárych prostředích.
Flexibilni reşeni typo Point-to-Multipoint (PMP) pracují v licenčnich, bezlicenčnich a federánlich frekvenčnich pásmech a zajistuju spolehlíve, bezpečné a cenově vyhodné fungování pristupovych sítí. V sitích na celém světe jsou naintalované vice než tři miliony modulů. Reşeni pristupovych sítí typu PMP se osvědčila v každodenním provozu v oybytnych oblastech, jako nahrada pronajatych linek i v oblasti video dozoru a infrastruktury chytrych sítí.
Rešeni od společnosti Cambium Networks jsou osvěčenou a respektovanou jestnokov v oboru bezdrátovych sirokopásmovych sítí. Vyvljime, yvrábine a dodávám e novativné rešeni pro datovou, hlasovou a video konektivitu, ktera umozhujá a zajistují každodenní komunikaci a napomáhají osobnímu, obchodnímu i komunitnímu Rozvoji v podstát po celém světe.
Uživatelské príručky: http://wwwCambiumnetworks.com/guides
Odborná Školení: http://wwwCambiumnetworks.com/technical_training
Webová stránka podpory: https://support.cambiumnetworks.com
Hlavni webová stranka: http://wwwCambiumnetworks.com
Dotazy ohledne prodeje: solutions@cambiumnetworks.com
Dotazy ohledne podpory: https://support.cambiumnetworks.com
Seznam telefonich cisel: http://wwwCambiumnetworks.com/contact-us/
Adresa: Cambium Networks Limited,
Devon, Velká Británie (UK),
TQ137UP
phn-4835 000v002
Prosinec 2018
Cambium Networks
wwwCambiumnetworks.com
Cambium Networks a stylizované kruhové logo jsou ochrannými známkami společnosti Cambium Networks, Ltd.
Vsechny ostatné ochranné známky jsou majetkem príslušnych vlastnikú.
© Copyright 2018 Cambium Networks, Ltd. Vsechna práva vyhrazena.
French (FR)
