| Ürün Tipi | Dış mekan noktadan noktaya (PTP) radyo |
| Marka | Cambium Networks |
| Model | PTP 670 |
| Kullanım Amacı | Sabit dış mekan profesyonel kurulumlar için noktadan noktaya mikrodalga bağlantıları üzerinden veri iletimi |
| Frekans Bantları | 5,47-5,60 GHz ve 5,65-5,725 GHz (AB lisanssız bantlar) |
| Maksimum İletim Gücü (EIRP) | 1 watt (30 dBm) |
| Anten Türleri | Dahili (23 dBi) veya harici (parabolik, düz, sektörel, çok yönlü) |
| Güç Kaynağı | AC güç enjektörü (N000065L001C) veya geliştirilmiş AC+DC (C000065L002C) |
| Bağlantı | Ethernet Cat. 5e (PSU portu), isteğe bağlı SFP ve AUX portları |
| Yıldırım Koruması | Topraklama kiti ve LPU (Yıldırım Koruma Ünitesi) zorunlu |
| Minimum Güvenlik Mesafesi (RF) | 0 cm (5,4 GHz bandı için AB standardına göre) |
| Kurulum | Profesyonel, direk veya kule üzerine, eğilebilir braketlerle |
| Standartlar | RED 2014/53/AB direktifine ve EN 301 893'e uygun |
| Güvenlik | Topraklama zorunlu, enerji altında çalışmayın, RF mesafelerine uyun |
| Bakım ve Temizlik | Konektörleri uygun ürünlerle temizleyin, kabloların sızdırmazlığını kontrol edin |
| Yedek Parçalar ve Onarılabilirlik | LPU kitleri, kablolar, konektörler ve braketler Cambium Networks'ten temin edilebilir. Onarım yalnızca bir profesyonel tarafından yapılmalıdır. |
| Dokümantasyon | Hızlı başlangıç kılavuzu ve kullanıcı kılavuzu support.cambiumnetworks.com adresinde mevcuttur |
Sık sorulan sorular - PTP 670 Cambium Networks
Kullanıcıların soruları hakkında PTP 670 Cambium Networks
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Telekomünikasyon Ekipmanları PDF formatında ücretsiz! Kılavuzunuzu bulun PTP 670 - Cambium Networks ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. PTP 670 markasının Cambium Networks.
KULLANIM KILAVUZU PTP 670 Cambium Networks
Bu Hizli Basiangic Kilavuzu Hakkinda 171
Kullanim amaci 171
AB'de Calistirma 171
Basislsteirilmis AB Uygunluk Beyani 172
Profesyonel kurulum 172
Kullanic belgeleri 173
Atik Elektrikli ve Elektronik Ekipmanlar (WEEE) 173
Güvenlik 173
Ekipman ureticisi 175
TIPIK KURULUMLAR 176
DIS MEKAN UNITESI CESITLERI VE MONTAJ DIRSEGI SECENEKLERI 177
DIS MEKAN UNITESI (ODU) VE EN ÜST PARATONER UNITESI (LPU) KURULUMU 179
Topraklama kabolarini Dis Mekan Unitesine takin. 179
Dis Mekan Unitesi direge monte etme. 179
En Ustteki Paratoner Unitesini Monte Etme 182
Dis Mekan Unitesi ve Paratoner Unitesini birbirine baglama ve topraklama 182

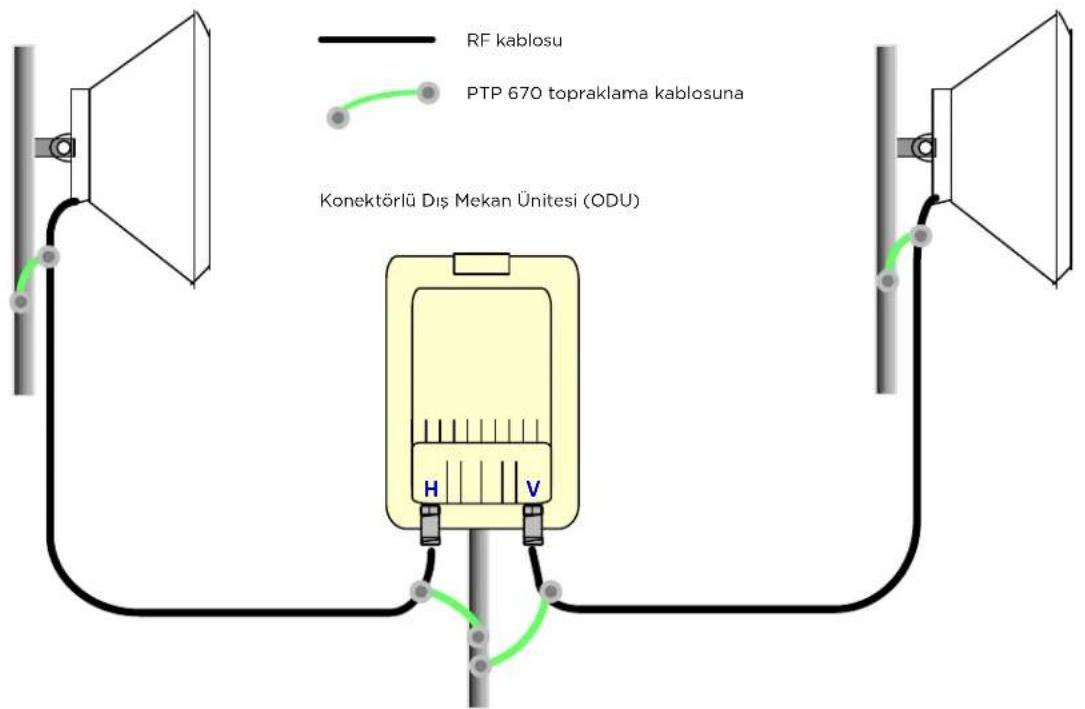

Konektorlu Dis Mekan Unitesi icin harici antenleri kurma 183

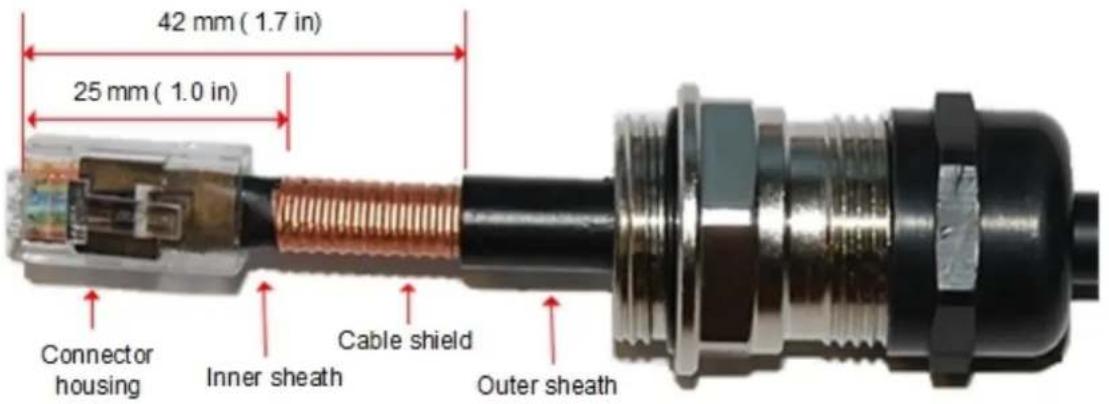

BAKIR CAT5E ETHERNET ARAYUZUNUN KURULMASI 185

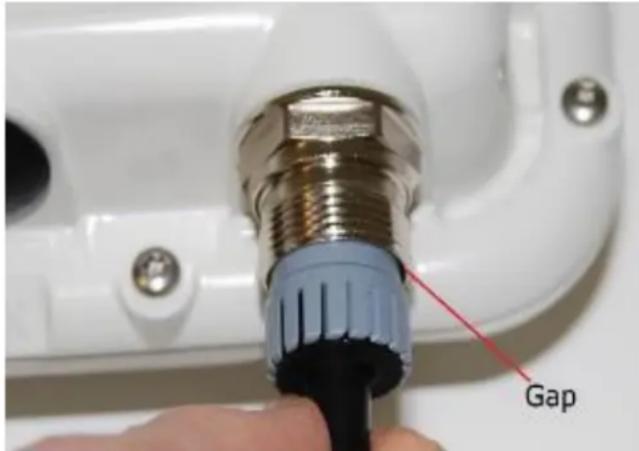

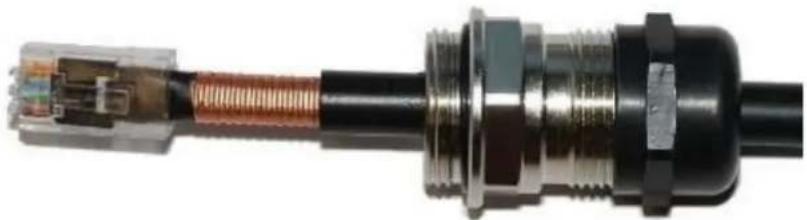

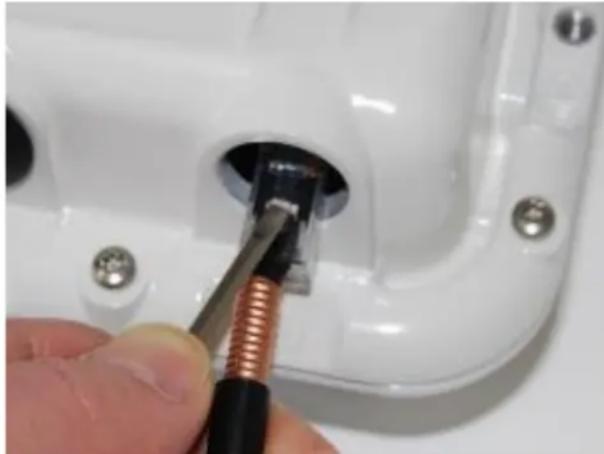

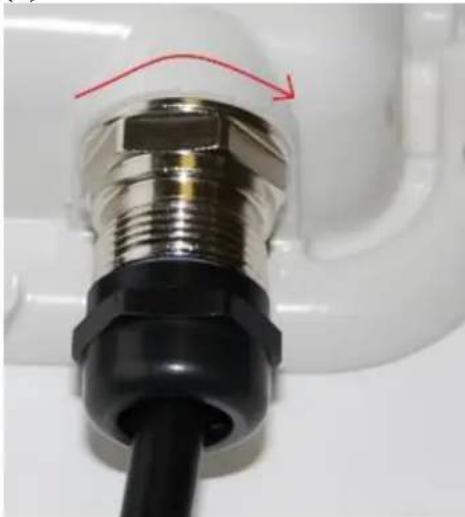

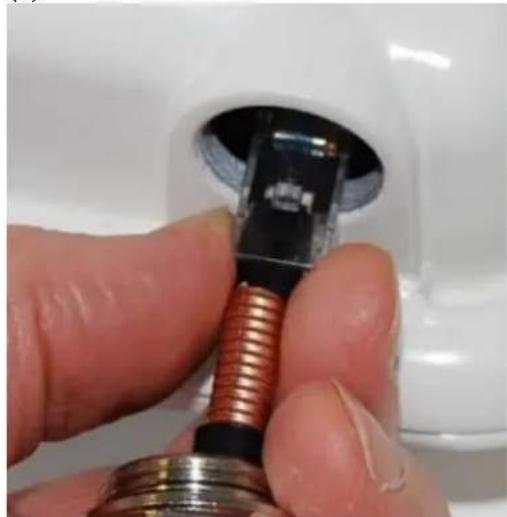

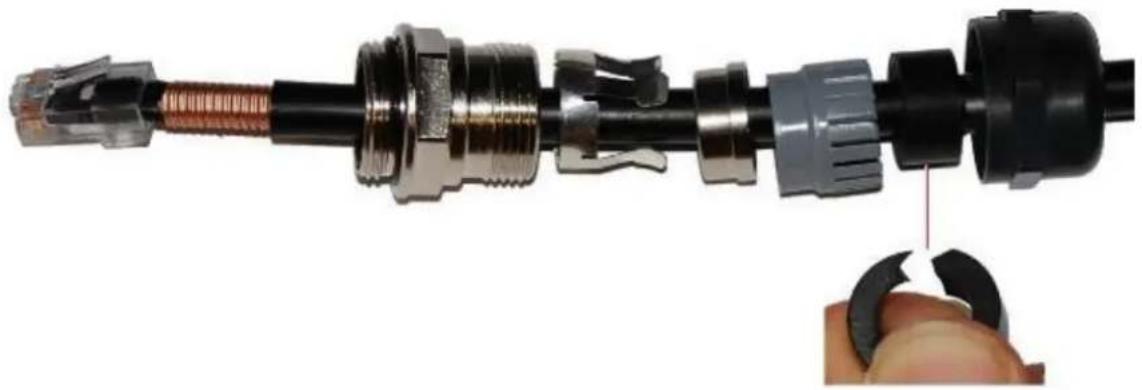

Dis Mekan Unitesi'ni en utsteki Paratoner Unitesi saplama kablosuna takma. 185
Ana saplama kablosunu takma 187

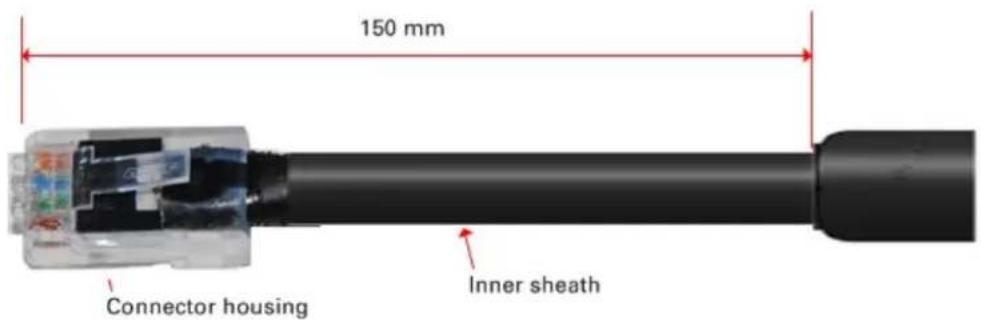

En alttaki Paratoner Unitesini Guc Kaynagi Unitesi saplama kablosuna takma. 189
Saplama kablosundaki direnci test etme. 190
GUC KAYNAGI UNITESINI KURMA 192

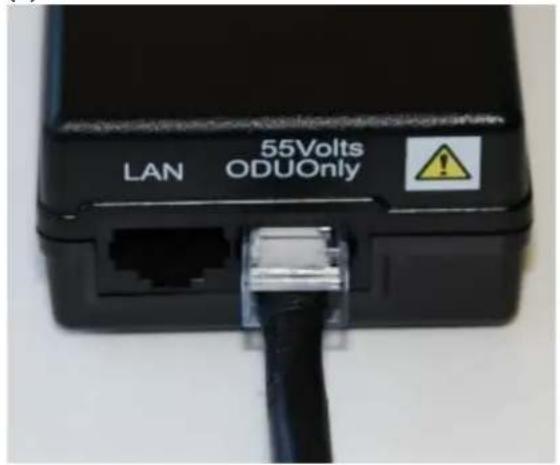

AC Guc Enjektorunu Kurma 192

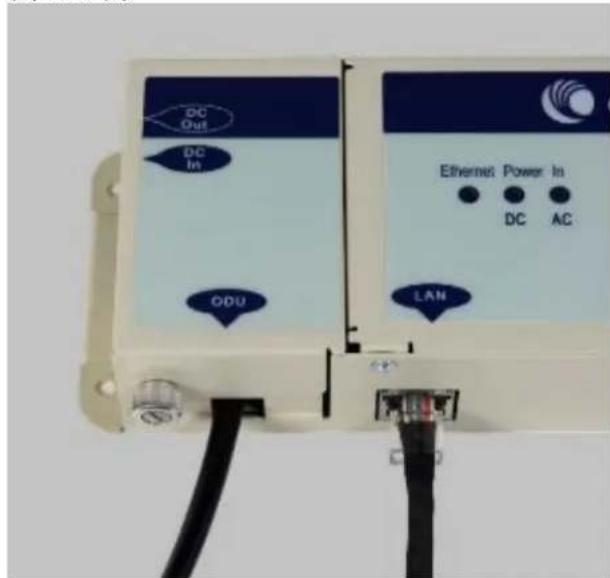

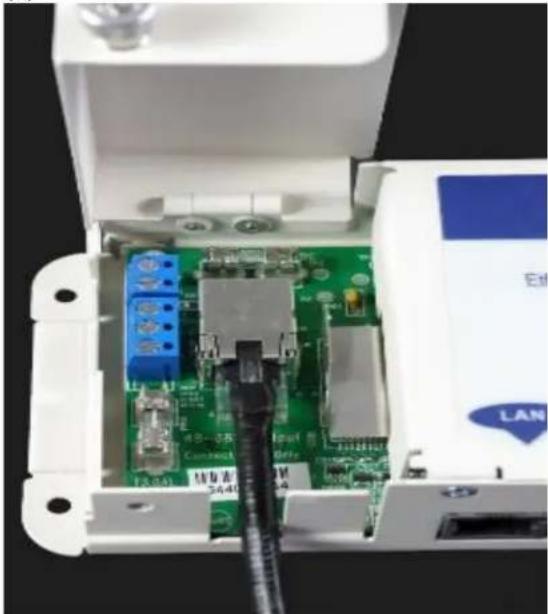

AC+DCGelismisGucEnjektorunuKurma 192
DIS MEKAN UNITESINI AB'DE CALISTIRMA ICIN YAPILANDIRMA 194
Ulkeye ozel Lisans Anahtari olusturma. 194
Yonetim bilgisayarini yapilandirma 194
Dis Mekan Unitesini bilgisayara baglama ve guc verme. 194
Web arayuzune giris 195
Lisans Anahtarini guncelleme ve Dis Mekan Unitesini yapilandirma. 195
HUNGARIAN (HU) 197
ELOZETES INFORMACIOK 198
Bu belgeninogruluugunu temin etmek icin makul cabalar harcanmis olsa da, Cambium Networks bu belgedeki hatalar ve ihmallerden vya isburadaki bilgilerin kullanimindan kaynaklanan herhangi bir yukumluluk ustlenmez. Cambium Networks guvenilirlik, fonksiyon ya da tasarimi iyilestirmek icin isburada aciklanmis olan tum urunlerde degisiklik yapma hakkin ve revizyon ve degisikliklerden kimseyi bilgilendirme yukumlulugu olmaksizin bu belgeyi revize etme ve icerikte zaman zaman degisiklikler yapma hakkin sakli tutar. Cambium Networks uygulamadan ya da isburada tanimlanmis herhangi bir urunun, yazilimin ya da devrenin kullanimindan kaynaklanan herhangi bir yukumlulugu ustlenmez; ayrica patent haklarinin ya da baskalarinin haklari itnda herhangi bir lisans iletmez. Bu yayinin ulkenizde duyurulmami Cambium Networks urunleri (makineler ve programlar), programlama ya da hizmetler hakkinda referanslar ya da bilgiler icerebilmesi mumkundur. Bu tur referanslar ya da bilgiler Cambium Networks sirketinin bu tur Cambium Networks urunlerini, programlarini ya da hizmetlerini ulkenizde duyurmayi duşundugu anlamindayorumlannamaldir.
Telif Haklari
Bu belge, bu belgede aciklanmis Cambium Networks urunlerinin ve 3. taraf yazilim urunlerinin telif hakl Cambium Networks ve diger 3. tarafca tedarik edilmis olan bilgisayar programlarin yari iletken bellekler ya da diger medyalarda depolanmis halini icerebilir ya da aciklayabilir. Amerika Birlesik Devletleri ve diger ulkelerdeki kanunlar Cambium Networks sirketini, munhasir kopyalama, herhangi bir bicimde cogaltma ve telif hakl malzemeden turev isler uretmek dahil olmak uzere, telif hakl malzemeler icin belirli munhasir haklar konusunda, bu sirketin lisans sahiplerini ve diger Ucuncu Tarafca verilen yazilmlarikorur. Buna gore,Cambium Networks urunlerinde bulunan Cambium Networks sirketine, bu sirketin lisans sahiplerine ve diger Ucuncu Tarafca verilen yazilmlara ait is bu dokumanda tanimlanmis olan tum telif hakl malzemeler Cambium Networks sirketinin acik Yazili izni olmaksizin hibir sekilde kopyalanamaz, cogaltilamaz, ters muhendisi yapilamaz, dagitilamaz, birlestirilemez y da degiistiremez.Ayrica,Cambium Networks urunlerinin satin alinmasi, bir urunun satisindan dolayi kanunun isleyisinden kaynaklanan normal, munhasir olmayan, telifsiz kullanma hakki disinda,ogrudan ya da dolayll olarak, itiraz hakkin dinusmesi ya da baska bir sekilde Cambium Networks ya da diger Ucuncu Tarafca verilen yazilmlarin telif haklar, patentleri ya da patent uygulamalari altindaki herhangi bir lisans hakki vermis sayilmaz.
Sinirlamalar
Yazilim ve dokumantasyonu telif hakl malzemelerdir. Izinsiz cogaltilmasi kanunen yasaklanmistir. Bu yazilimin ya da dokumantasyonun hicbir kismi Cambium Networks sirketinin oncesinde yazili izni olmaksizin, hicbir sekilde ya da hicbir yolla cogaltilamaz, gonderilemez, kopyasi cikartilamaz, bir erisim sisteminde saklanamaz ya da herhangi bir dile ya da bilgisayar diline cevrilemez.
Lisans Sozlemsleri
Bu belged tanimlanan yazilim Cambium Networks ve onun lisans sahiplerinin mulkudur. Sadece acik lisans sozlesmesiyle saglanmis olup, sadece bu tur bir sozlesmenin sartlarina gore kullanilabilir.
Yuksek Riskli Materyaller
Cambium ve onun tedarikcileri, nukler tesislerin, uçak navigasyon ya da uçak haberlesme systemlerinin, hava trafik kontrol systemlerinin, Yaşam destek ya da silah systemlerinin calistirilmasi ("Yüksek Rikli Kullanim") dahil, ancak bunlarla sinrl olmamak üzere, herhangi bir yüksek riskli faaliyete ya da urünlerinin kullanimarina uygunluguna iliskin:tum acik ya da dolayl garantiyi özellikle reddeder. Herhangi Yüksek Rik izinsizdir ve riski size aittir; herhangi bir Yüksek Riskli Kullanim'dan kaynaklanan:tum kayiplar, hasar ya da tazminat taleplerinden siz sorumlu olacaksiniz.
Uyarilar
Bu Hizli Bavlangiç Kilavuzu Hakkinda
Bu Hizli Baslangic Kilavuzu PTP 670 Serisi baglantilari icin konum ekipmaninin面目 kurulacagini aciklar. Bu kilavuzun kullanicilarin din mekan telsiz kurulumlari icin iyi uygulamalari yerine getirmeleri gerekir.
Daha gelismis konfigurasyonlarda, Dis Mekan Unitesine (ODU) bagli bir ya da iki ek Ethernet arayuzu olabilir: biri SFP baiganti noktasina (bakir ya da optik) ve digeri de AUX baiganti noktasina. Bu konfigurasyonlarin ayrintilar icin PTP 670 Serisi Kullanim Kilavuzu'na bakin.
Bu Hizli Balaangic Kilavuzu PTP 670 urununun aagidaki uklekerde{nsl kurulacagini anlatir:
- irlanda
Norveç
Birlesik Krallik (UK)
Diger AB üyesi ülker icin PTP 670 Hzli Başlangic Kilavuzlari bulunmaktadir. Lütfen ziyaret edin:
http://www.cambiumnetworks.com/guides
Kullanim amaci
Cambium Networks PTP 670 serisi telsiz urunleri Noktadan Noktaya (PTP) mikrodalga hatlari uzerinden veri gonderimini destekler. Bu telsiz ekipmani sadece sabit di mekan kurulumlarna yonelik profesyonel kullanim icin tasarlanmistir. Bu telsizlerin entegre antenli veya harici di antene bagli uniteli modelleri mevcuttur.
AB'de Calistirma
Frekans Bantlari, Maksimum Çalıstirma Güçü ve Güvenli Mesafe
PTP 670 seriisi urunler asagidaki frekans bantlarinda gosterilen en yuksek gupte calistirilir:
| ÇalıstirmaFrekans Bandı | AB Standardı | Maksimum GüçSinirli (EIRP) | İzin Verilen Kullanım | MinimumGüvenlıMesafe |
| 5470 - 5600 MHz5650 - 5725 MHz | EN 301 893 | 1 watt/30 dBm | Unlicensed. | 0 cm |
Kullanim izni kisitlamaları ve gereklilikleri
Bu ekipman sadece di mekan kullanimi icindir.
Cambium PTP 670 serisi urunler, farkli ukelerdeki frekans planamasina bagl olmak uzere, lisansi ve lisanssiz frekans bantlarinda calisacak sekilde yapilandirilabilir. Operatior le son kullanicilar ekipmanin calistirma isleminin yapilacaig ulkede yururlukte bulunan mevzuata gore kurulum ve calistirma islemerinin gereklestirilmesini saqlamai ve gerekli lisans ya da izinleri almaldir.
Konektör fonksiyonlu unite antenleri
PTP 670 Konektorlu Dis Mekan Uniterleri (ODU) dikey ve yatay polarizasyon kullanan cift kutuplu bir antene baglanmak uzere tasarlanmistir. Telsizler asagidaki anten turlerini kullanan AB mevzuati uyumluluğ icin test edilmistir. Her bir anten turunmaksimum kazanimi asagida gosterilmektedir. Esdeger ya da daha duuk kazaniml antenler ve ayni anten turleri kullanilabilir. Daha yuksek kazaniml bir anten kullanmayin. Diger kullanicilarla ilgili potansiyel telsiz parazitini azaltmak icin, anten turu ve kazanimi esdeger izotropik yayilim gucu (EIRP) basarili bir haberlesme icin gerekenden daha fazla olmayacak sekilde secilmeli.
| Anten Türü | Üreticinin Anten Kazanım (dBi) | ||
| 4,9 GHz Bant, 5,1 GHz Bant | 5,4 GHz Bant | 5,8 GHz Bant | |
| 6 ayak (1,8 m) Parabolik Anten 36,0 Desteklenmez 38,1 | |||
| 4 ayak(foot) (1,2 m) Parabolik Anten 32,6 34,9 35,3 | |||
| Düz Plaka | 23,0 | 23,0 | 23,0 |
| Dilimlenmiş | 17,0 | 17,0 | 17,0 |
| Çok Yönlü | 13,0 | 13,0 | 13,0 |
Önerilen parabolik canak antenler
Asagidaki parabolik canak antenler PTP 670 Konektorlu Dis Mekan Unitelerinde (ODUs) kullanima uygun olup, yukarida gosterilmis alan maksimum kazanova tabidir.
| Cambium parca numarası | Açıklama |
| RDH4503B | 5,25-5,85GHz 2 ayak (0,6 m), 29,0 dBi, Çift Polarizasyon, H-Pol ve V-Pol, ince ayarlı |
| RDH4504B | 5,25-5,85GHz 3 ayak (0,9 m), 32,5 dBi, Çift Polarizasyon, H-Pol ve V-Pol |
| RDH4505B | 5,25-5,85GHz 4 ayak (1,2 m), 34,9 dBi, Çift Polarizasyon, H-Pol ve V-Pol |
| RDH4506B | 5,25-5,85GHz 6 ayak (1,8 m), 37,9 dBi, Çift Polarizasyon, H-Pol ve V-Pol |
| RDH4508B | 5,25-5,85GHz 2 ayak (0,6 m), 28,8 dBi, Yüksek Performanslı Çift Polarizasyon |
| RDH4509B | 5,25-5,85GHz 3 ayak (0,9 m), 32,3 dBi, Yüksek Performanslı Çift Polarizasyon |
| RDH4510B | 5,25-5,85GHz 4 ayak (1,2 m), 34,7 dBi, Yüksek Performanslı Çift Polarizasyon |
| RDH4511B | 5,25-5,85GHz 6 ayak (1,8 m), 37,7 dBi, Yüksek Performanslı Çift Polarizasyon |
DiS Mekan Unitesi (ODU) Konfigurasyonu
Kurulum sirasinda lufen asagidaki onemli talimatlari uygulayin. Bu islem, ekipmanin ulusal duzenleyici mevzuatlara uyumluluugunu saglayacaktir.
Dis Mekan Unitesinde en son donanim yazilimi surumunun yuklu oldugundan emin olun. Donanim yazilimi, Cambium Destek Merkezi web sitesinden temin edilebilir; bkz. asagidaki baglanti.
Ekipman kurulumu sirasinda Dis Mekan Unitesinin AB bolgesel varyantinda/cesidinde oldugunuogrulayin. Urunun calistirildigi ulkeye uygun Lisans Anahtari olusturmak icin Cambium Destek Merkezi'ni kullanin. Lisans Anahtarini Dis Mekan Unitesine yukleyin. Lisans Anahtari, calistirilan ulkede izin verilen mevzuata uygun ek bantlarin kilidini acacaktir.
- Konektörlü uniterende, ante kazanimi ve kablo kaybini web tabanlı arayüzün Sistem Konfigürasyonu sayfasindaki Anten Kazanimi ve Kablo Kaybi özelliklerine girin.
Basitleşirilmis AB Uygunjuk Beyani
Isbu began metniyle uretici Cambium Networks Ltd. sirketi,5 GHz PTP 670 Connectorised ODU ve 5 GHz PTP 670 Integrated ODU telsiz ekipman türlerinin 2014/53/EU Yönergesiyle uyumlu oldugunu beman eder. AB uygunluk beyanin tam metnine erisilebilecek internet adresi:
http://wwwCambiumnetworks.com/support/compliance/
Profesyonel kurulum
Bu urunun kurulum ve calistirma islemleri karmasikir. Luften bu brosrde yer alan talimatluyugulayin. Calistirma isleminin urunun kurulu oldugu bolgedeki kurallarla uyumlu oludugundan emin olun. Kurulumu yapapan kisilerin asagidakiler de dahil olmak uzere kurulum gorevini gereklestirebilecek duzeyde yeterli bilgi, beceri ve deneyime sahip olmasini saqlayin:
Telsiz mevzuati, elektrikli alelterin kurulumu mevzuati, asiri gerilim koruma mevzuati ve "yuksekte calisma" mevzuati da dahil olmak üzere yururlukteki mevcut ulusal mevzuatlara asina olmak;
Kurulumu Cambium Networks talimatarina gore gereklestirmek;
Ekipman ayarlarinin ulusal ya da bolgesel mevzuatlara uygun oldugunu onaylamak.
Kullanici belgeleri
Tam PTP 670 kurulum planlamasi talimatlari ve bileşenler listesi icin asagidaki adrestenPTP 670 Serisi Kullanim Kilavuzu belgesini indirin:
http://support.cambiumnetworks.com/files/ptp670
Atik Elektrikli ve Elektronik Ekipmanlar (WEEE)
Lüften Elektronik ve Elektriklki Ekipmanlari vya Elektronik ve Elektriklki Aksesuarlari ev atiklarinizla birlikte atmayin. Bazi ülkederde ya da bolgelerde elektriklvi elektronik ekipman atiklarin yonetimi icin toplama systemleri kurulmustur. Avrupa Birligi ülkeleri icerisinde, ükenizdeki atik toplama sistemi hakkinda bilgi icin yerel ekipman tedarikci temsilcinizle vya Cambium Networks Destek Merkeziyle iletisiimeGPC.
Kullanilmis urunlerin atik yonetimi talimatlari icin bakilmasi gereken adres:
Uyari Can kayibi ya da fiziksel yaralanmayi onlemek icin asaigdaki guvenlik kilavuzuna uyun. Cambium PTP 670 urununun kurulumundan kaynaklanacak hicbir yaralanma ya da hasardan hicbir sekilde Cambium Networks sorumlu degildir. PTP 670 baglantisini sadece nitelikli personelin kurmasini saqlayin.
Enerji nakil hatlari
Enerji nakil hatlari yakininda calisirken asiri dikkatli olun.
Yüksekte calisma
Yuksek ortamlarda calisirken asiri dikkatli olun.
Guc Kaynagl Unitesi (PSU)

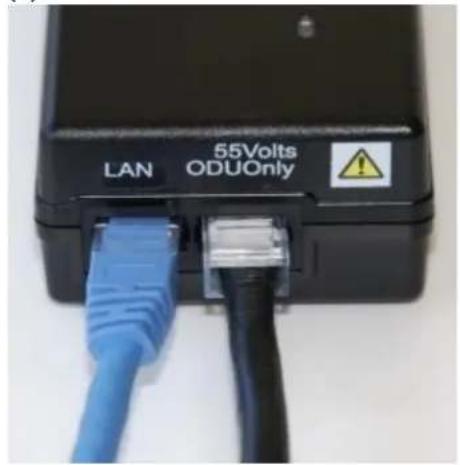

Di Mekan Ünitesine减免 vermek icin her zaman AC Güç Enjektörunu ya da AC+DC Gelifmig Güç Enjektörunü kullanin. Cambium tarafindan tedarik edilen Güç Kaynagl Ünitesinin (PSU) kullanilmaması ekipman hasarina ve güvenlik sehlikesine neden olabilir, güvenlik sertifikasiniGPCERSIZ kilar ve güvenlik sehlikesine neden olabilir.
Topraklama ve koruyucu topraklama
Di Mekan Unitesi (ODU) yildirim duşmesine karşi dizgün sekilde topraklanmaldir. Ekipmanin ulusal mevzuatlara uygün sekilde kurulması kullanınin sorumluluğundadir. ABD'de NFPA 70-2005 Ulusal Elektrik Kanunu ve ve 780-2004 Yildirimdan Koruma Sistemleri Kurulumu gereklilikerini uygulayın. Kanada'da, Kanada Elektrik Kanunu
- Bolum'uygulayin. Bu kanunlar, dis mekan unitesinin topraklama, direk, giris kablosu ve bosaltim unitesi, topraklama paratonerlerinin boyutu ve topraklama elektrotlari baglanti gereklilikleri icinogrulu kurulum prosedurlerini anlatmaktadir. Farkli ulkelerde diger mevzuatlar geleeri olup, dis mekan unitesinin kurulum isinin profesyonel kurulum islemi yapan bir kisiye verilmesi onerilir.
DC kaynagi

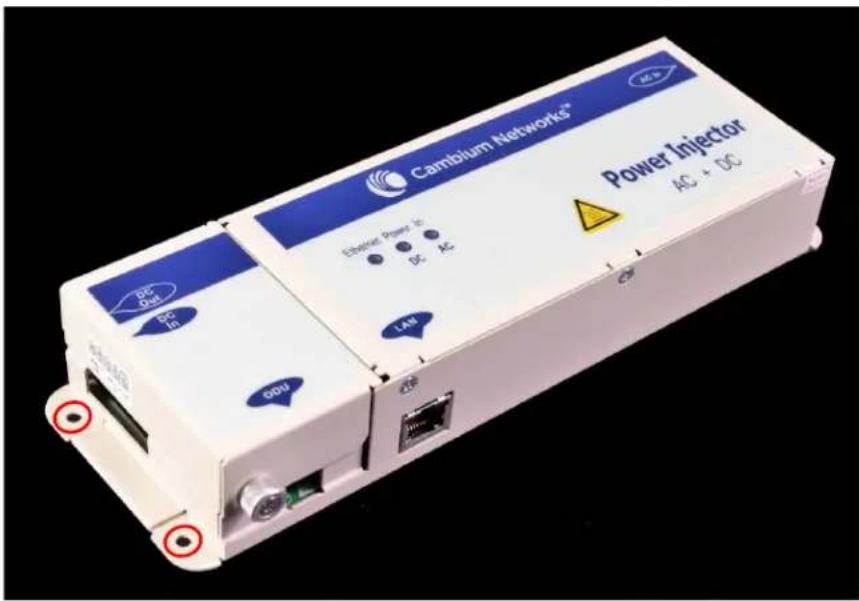

Dis Mekan Unitesine bir DC kaynagindan guc vermek icin, AC+DC gelismis guc enjektorunu (PSU) (Cambium parca numarasi C000065L002C) kullanin. DC guc kaynaginin PTP 670 Serisi Kullanim Kilavuzunda belirtlen gereklilikler uygun olmasini saqlayin.
Servis bakimi oncesi gucu kapatma
PTP 670 ekipmaninin servis bakimini yapmadan once, her zaman guc kaynaginci kapatin ve Guc Kaynagl Unitesini (PSU) fisten cekin. Guc Kaynagl Unitesini (PSU) bir guc kaynagina bagliyken, RJ45 saplama kablosunun konektorlinin Dis Mekan Unitesiyle baqlantisinikesmeyin. Daima AC ya da DC giris gucunu Guc Kaynagl Unitesinden cikarin.
Birincil devre kesme cihazi
Ana guc kaynagbirincil devre kesme cihazidir. AC-DC gelismis guc enjektoru DC girisinden sigortalidir. Bazi kurulumlar DC kaynagina ayrica ek devre kesici ya da yalitim anahtari takilmasin gerektirecek.
Harici kabolar
Dis mekan ortamina maruz kalacak baglantilar icin dis mekana uygun kabolar kullanilmaması halinde güvenlik konusu riske atilmş olabilir. Dis mekan bakir Cat5e Ethernet arayüzlerinde, daima jel dolgulu ve bakir kaplamalı zirhlamali celik Cat5e kablosu kullanin. Saplama kablosunun alternatif türleri PTP 670 ekipmanında kullanim icin Cambium Networks tarafindan desteklenmemektedir.
AC kabolama tesatikurulumucin daima nitelikli bir elektrikci kullanin.
Saplama kablosu test aleti
Saplama kablosu test aleti ASLA Guc Kaynagl Unitesinden guc kaynagina bagli Di Mekan Unitesi uncnda kullanilmamalidir. Sadece diregin altinda bir multimetreyle kullanilmalidir. Cunku Guc Kaynagl Unitesi voltaji bazilukelerde Islak kosullarda guvenli calisma icin izin verilen sinir asar ve bu nedenle guvenlik tehlikesi olusturabilir.
Anten yakininda Radyo Frekansina (RF) maruz kalma
Verici acik durumdayken anten yakininda gucu radyo frekansi (RF) alanlari bulunacaktir. Anten onunde bakim faaliyetleriGPCeklestirmeden once daima Dis Mekan Unitesine (ODU) gelen gucu kapatin.
Minimum ayrim mesafeleri
Personelin guvenli olmayan seviyelerdeki RF enerjisine maruz kalmadigindan emin olun. Uniterer guc verildikten hemen sonra RF enerjisi yaymaya baslar. Dis Mekan Unitesi calisir durumdayken, asla antenin onunde calismayin. Dis Mekan Unitesini tum insanlardan minimum ayrim mesafesini saglayacak ve koruyacak sekilde kurun.
Topraklama ve yildirimdan koruma gereklilikleri
Kurulumun PTP 670 serisi Kullanim Kilavuzlnda tanimlanmis gereklilikere uygun olmasini saqlayin.
Topraklama kablosu kurulum yontemleri
Yildirim duşmesinden kaynaklan aşir akimlara karşi etkili koruma-SAğlamak icin Şu gereklilikere uyun:
- Topraklama iletkeni dosemeleri kisa, diz ve bukulme ve kivrimlar minimum seviyede olacak sekilde, mumkun oldugu kadar dizgün olmalı.
- Topraklama kabolari damlama dongulukurulmamali.
Tum bukulmelerin minimum 203 mm (8 inc) yari capi ve 90^ derece minimum acisi olmal. Hatlarini takip etmese de veya tasyici yapiya paralel dosenmis olmasa da, capraz doseme bukulmeye tercih edilir.
Tum bukulmeler, kivrimlar ve baglantilar topraklama elektrot sistemi, topraklama cubugu ya da topraklamara barina dogru yonlendirilmeli.
- Topraklama iletkenleri seksilde baglanmali.
- Örgülü topraklama iletkenleri kullanilmamali.
- Benzemez metallerin baglantisi icin onaylanmis olan baglama tekniklerini kullanin.
DiS Mekan Unitererini ve antenleri konumlandirma
Dis Mekan Uniterleri ve harici antenler dokudan yildirim carpasinda saglam kalacak sekilde tasaranmamistir. Bunedenle PTP 670 Serisi Kullanim Kilavuzu'nda tanimlanmis B Bolgesi'nde kurulmalidir. A Bolgesi'nde montaj ekipmani, yapilari ve insanlari riske atar.
Rüzgara dayaniklik hizlari
Di Mekan Unitesinin ve monte edildigi yapinin onerilen sahadaki maksimum ruzgar hizlarina dayanabilecek kapasitede oldugundan emin olun.
Yüzey sicutligi
Calistirma sirasinda ODU mahfazasi dokunulamayacak duzeyde sicak olabilir.
Ekipman Üreticisi

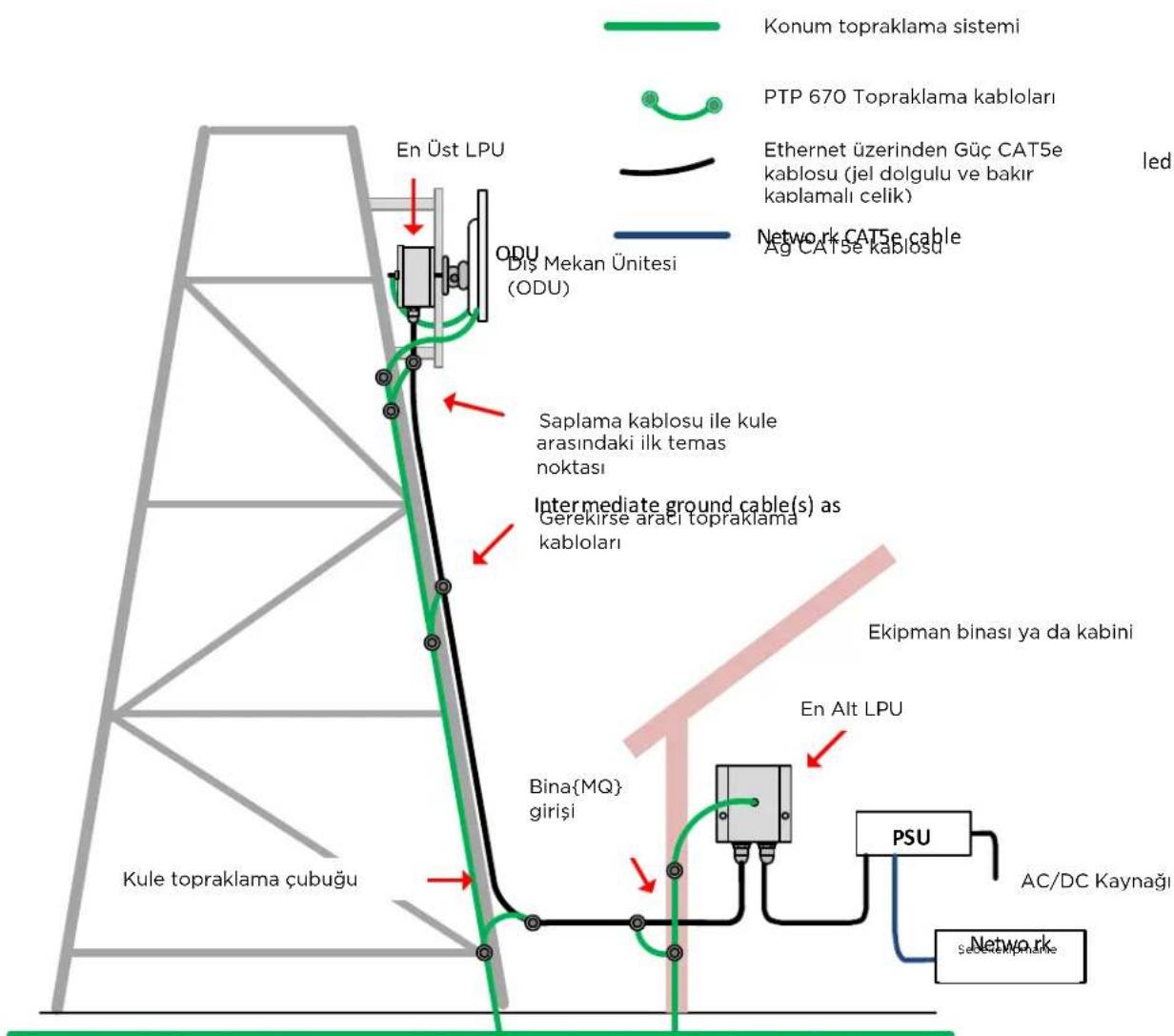

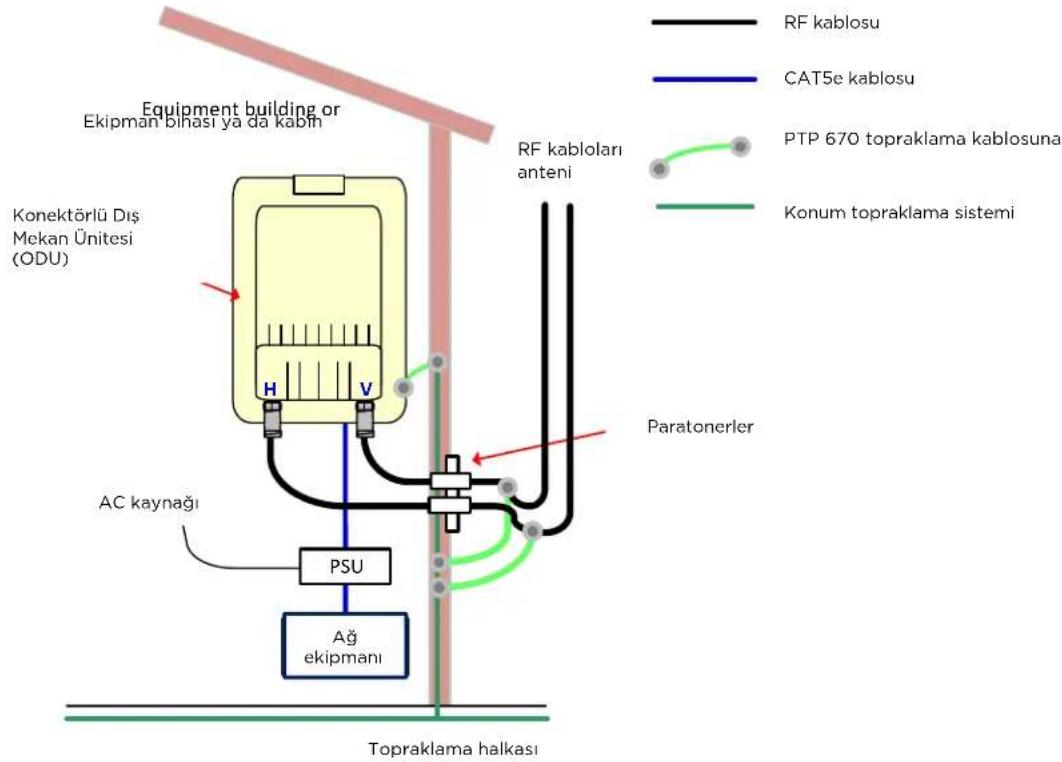

Tipik kurumlar
Topraklama halkasi
Bir PTP 670 konumu tipik olarak, dis mekan ekipmani (Dis Mekan Unitesi ve opsiyonel harici anten) icin direk, kule ya da bina gibi yuksek taigi yi pe, burada tipik bir direk ya da kule kurulumunda gosterildigi gibi, ic mekan ekipmani (PSU) icin ekipman binasi ya da neme dayanikl mahfazadan olusur.
Not Bu talimatlar Paratoner Üntiterinin (LPUs) Paratoner Üntitesi (LPU) ve topraklama setinden kuruldugunu varsayar (Cambium parca numaras C000065L007A). Kurulum Paratoner Ünteleri (LPUs) özelliğini gerektirmiyorsa, bu talimatlari uygun oldugu sekilde uyarlayin.
Paratoner Üntiterleri (LPUs) kurulurken, Paratoner Üntesi ve topraklama setinde verilen besiyyah kapakçikli Elektro Manyetik Uyumluk (EMC) kablo rakorlarini kullanin. Dis Mekan Üntesi setlerinde verilen gümüş kapakçikli kablo rakorlari sadece Paratoner Üntesi (LPU) gerektirmeyen PTP 670 kurulumlarda kullanilmaldir.

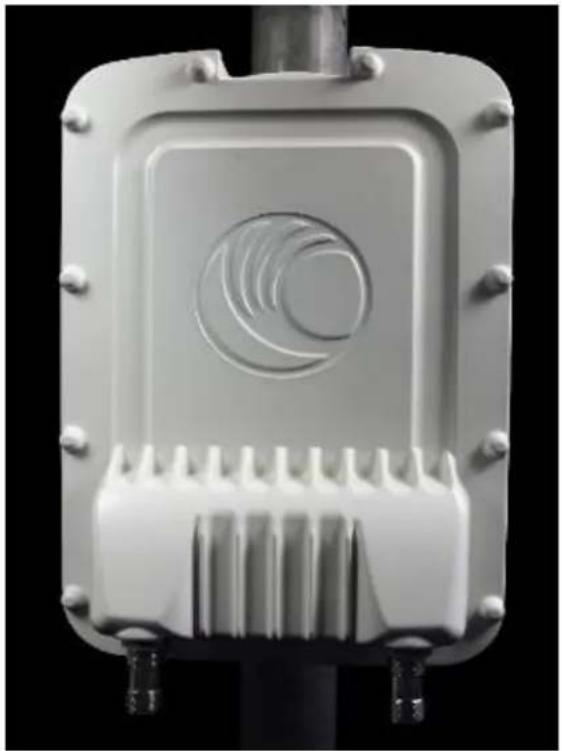

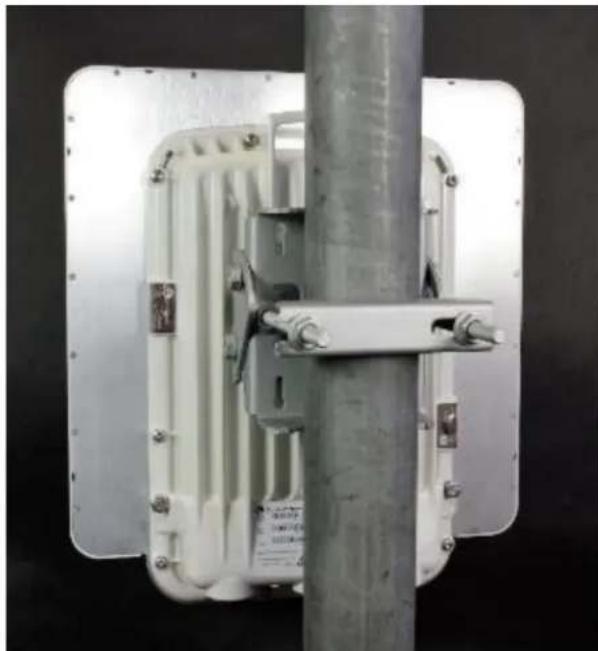

Dis Mekan Unitesi ceşitleri ve montaj dirseşi seçenekleri
DiMekan Unitesi cesitleri
PTP 670 Dis Mekan Unitesi iki platform ceşidiyle verilir.

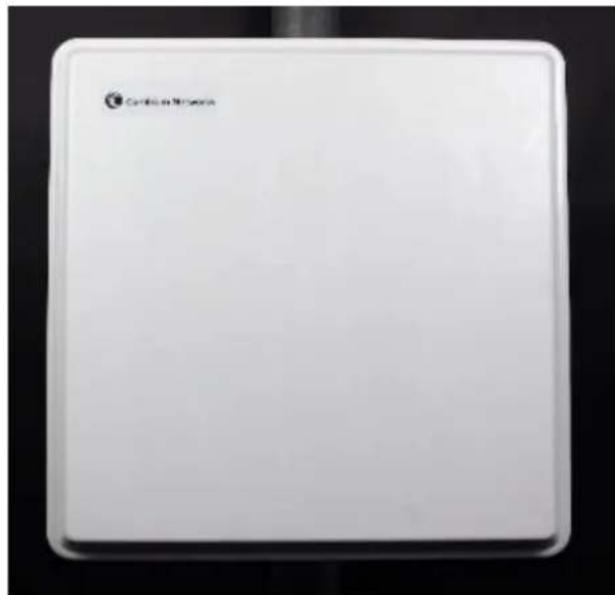

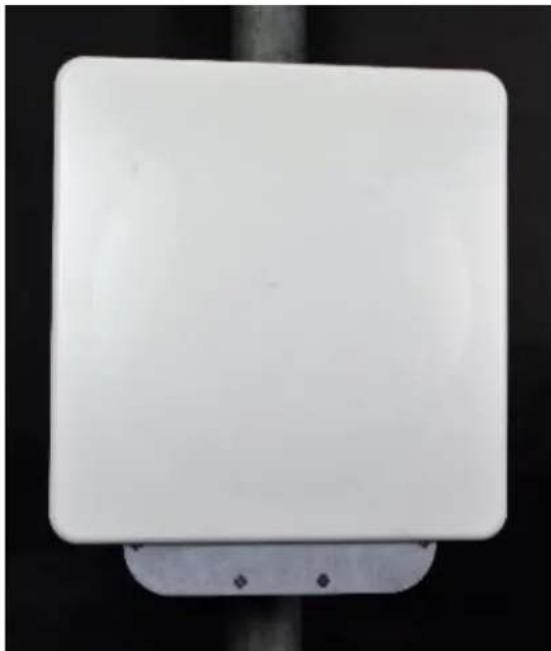

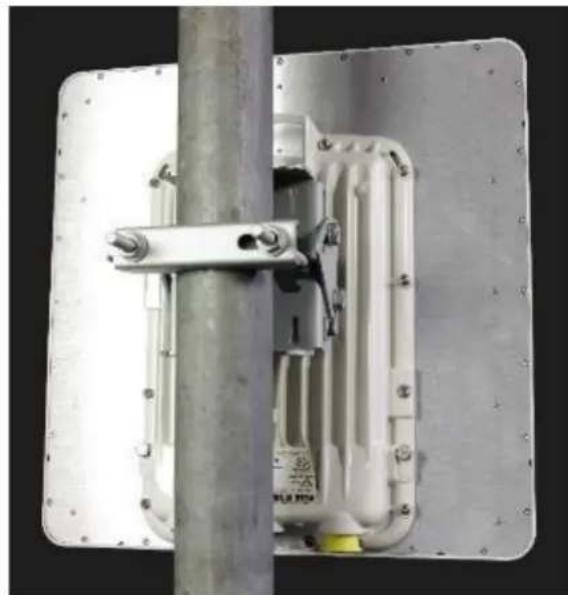

PTP 670 Entegre Dis Mekan Unitesi 23 dBi diz plakali antene takildir ve orta ila uzun menzilli zorlu baglantilari ile yuksek kapasite ve yuksek baglanti butcesi gerektiren geleneksel geri veri aktarimi gereklilikleri icin tasaranmistir. Entegre ante harici ante ek kazanimina ihtiyaç duyulmayan, kullanisi, kolay kurulaban bir cozum sunmaktadir.
Entegre Dis Mekan Unitesi (4,8 ila 5,9 GHz)
Entegre Dis Mekan Unitesi (4,9 ila 6,05 GHz)

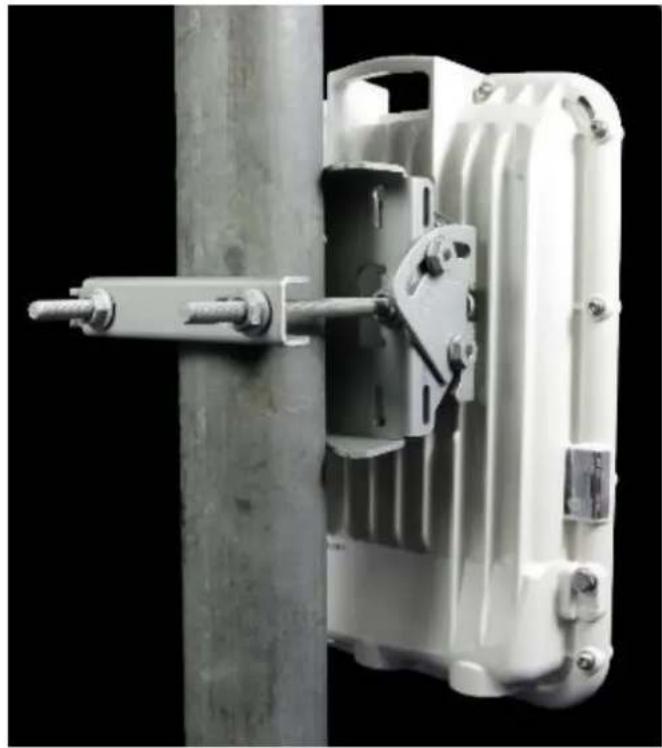

PTP 670 Konektorlu Dis Mekan Unitesi ayri monte edilmis harici antenlerle calismak uzere tasarlanmistir. Genellikle harici antenlerin dahili antenlere gore daha yuksek kazanimlari olup, PTP 670 ekipmanin daha zorlu telsiz kosullariyla basa cikmasini saglar.
Montaj dirsegi secenekleri
PTP 670 serisi üç montaj dirseşi seceneğini destekler. Direk capina ve Diş Mekan Ünitesi çesidine güre optimum montaj dirseşi duzenlemesini��:
| Dirsek Direk çapi | Düsseldorf Mekan Üntesi ceşitleri | Dirsek parca numarasi | |
| Eğim Dirsek Tertibati | 40 mm ila 77 mm (1.6 inc s ila 3.0 inc) | PTP 670 Entegre PTP 670 Konektörlü | N000045L002A |
| Eğim Dirsek Tertibati, seksmişma kemerleri ile | 90 mm ila 230 mm (3.6 inc ila 9.0 inc) | PTP 670 Entegre PTP 670 Konektörlü | N000045L002A + üçünçü{MQ} taraf bant keleçeleri |
| Montaj Dirsegli (Entegre) | 40 mm ila 82 mm (1.6 inc ila 3.2 inc) | PTP 670 Entegre | N000065L031A |
Not Egim Dirsek Tertibati, PTP 670 Entegre ve Konektorlu Setlerin bir parças olarak dahil edilmistir. Gerekirse, Montaj Dirsegini (Entegre) ayrica siparis edin.
Not Egim Dirsek Tertibati, Entegre Dis Mekan Unitesi yükseltme acisinin -17° ile +26° arasinda yapilabilmesini saglar. Montaj Dirsegi (Entegre) yükseltme acisinin -26° ile +41° arasinda yapilabilmesini saglar.
DIs Mekan Unitesi (ODU) ve en ust Paratoner Unitesi (LPU) Kurulumu

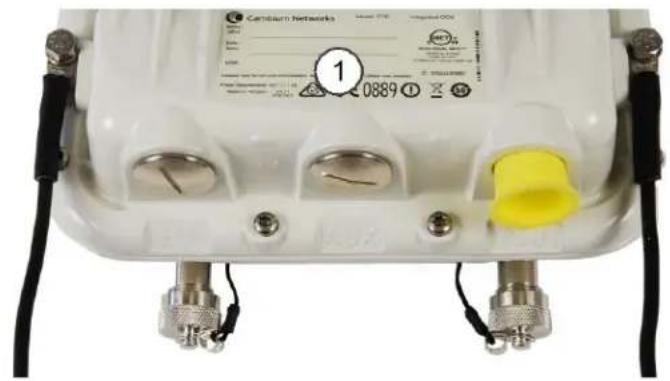

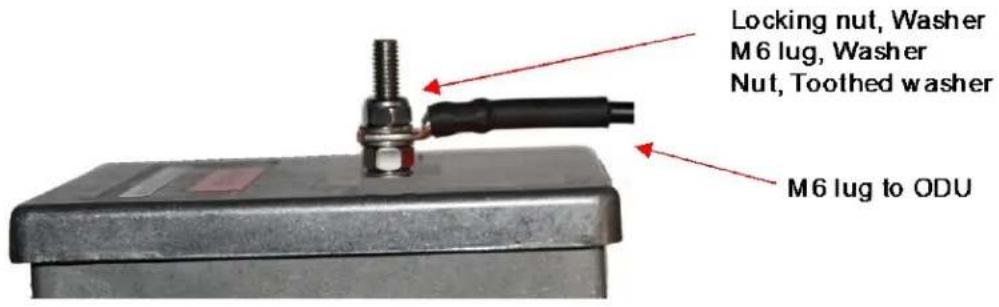

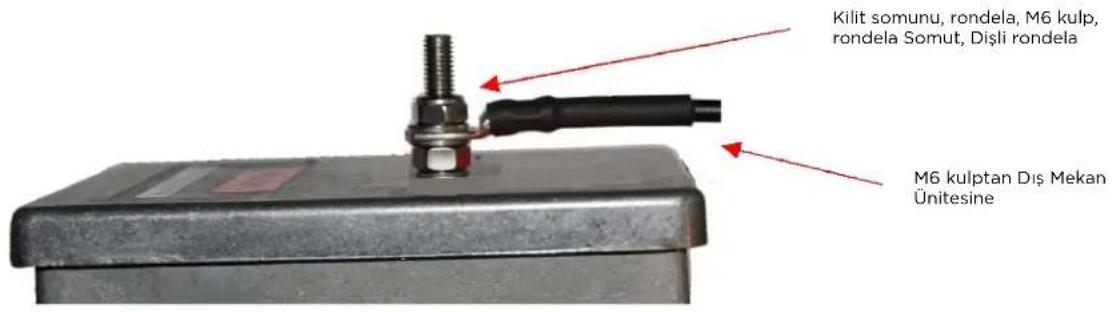

Topraklama kabolarini Dis Mekan Unitesine takin
1 M6 (kucuk) kulplari/pabuclari kullanarak her bir Dis Mekan Unitesi topraklama noktasina bir topraklama kablosu baglayin: bir tanesi en ustteki Paratoner Unitesi (LPU) icin (M6 kulp/pabuc diger ucta) ve diger kule ya da bina icin (M10 kulp diger ucta). Hangi kablonun hangi Dis Mekan Unitesi topraklama noktasina takildiginin bir onemi yoktur.
2 Her iki Dis Mekan Unitesi topraklama civatasini 5,0 Nm (3,7 lb fit) tork degerine kadar sikin.
Di Mekan Unitesi direge monte etme
- sayfada bulunan Montaj dirsegi secenekleri listesinde en uygun dirsek montaj seceneğini seksin. Seceneklerin her biri icin asagidaki prosedurlere ayri ayri bakin:
Egim Dirsek Tertibati sayfa 180
Egim Dirsek Tertibati, bant kelepceli sayfa 181
Montaj Dirsegi (Entegre) sayfa 182
Montaj prosedurleri Dis Mekan Unitesini uygun biryat direge takmak uzere de uyarlanabilir, ancak azimuth acisinin ayarlanmasi dikey direge kurulumuyla karilastirildinda da hsiniridir.

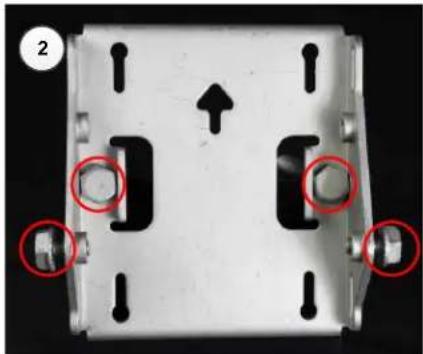

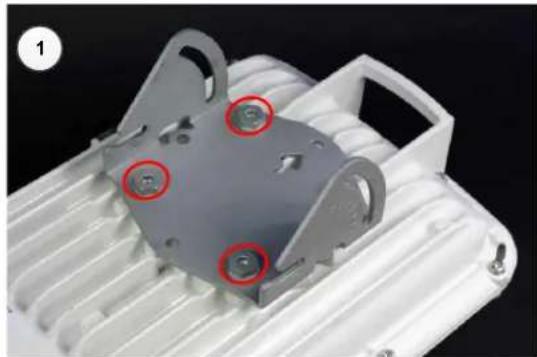

Egim Dirsek Tertibati
1 Egim Dirseginin montaj plakasin Dis Mekan Unitesinin arkasin dort kisa civatayla sabitleyin, plakadaki ok isaretinin Dis Mekan Unitesinin ust kismini gostermesini saglayin. Dort civatay{MQ}5,0 Nm (3,7 Ib fit) tork degerine kadar 13 mm'lik ingiliz anahtariyla veya lokma ucuyla sikin.
2 Iki uzun civatayi dirsek govdesinden gecirerek takin; boylece civata baslari gosterildigi gibi yuvalara ge sin. Iki kisa civatayi dirsek govdesinin yanlarina takin, ancak sikmayin.
3 Somunlardan iki tanesini uzun civatalara dondurerek takin ve dirsek govdesineogrdu 13 mm'lik ingiliz anahtariyla sikin. Dirsek kemerini takin ve kalan somunlari da uzun civatalara dondurerek takin.
4 Monte edilmis dirsek govdesini direge sabitleyin, azimuth acisini ayarlayin ve somunlar 10,0 Nm (7,4 lb fit) ayarina 13 mmlik ingiliz anahtariyla sik; govdedeki ok isaretinin yukariyi gostermesini saglayin.

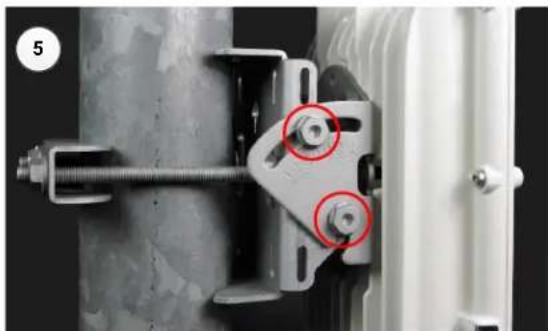

5 Dis Mekan Unitesini montaj pozisyonuna kaldirin. Montaj plakasin acik uclu yuvalar kisa civatalarin uzerine gelecek sekilde dirsek govdesine takin. Kalan kisa civatalari uzun kivrimli yuvalardan gecirerek dirsek govdesindeki disli deliklereGPCIRIN. Yuktseme acsini ayarlayin ve civatalari 8,0 Nm (5,9 Ib fit) tork degerine kadar 13 mm'lik ingiliz anahtariyla veya lokma ucuyla sikin.
Egim Dirsek Tertibati, bant kelepceli
1 Yukaridaki Egim Dirsek Tertibati prosedur icin 1. Adim' uygulayin.
2 Bant kelepcelerini (Cambium tarafindan tedarik edilmez) dirsek govdesindeki yuvalardan gecirerek ilerletin. Bant kelepcelerini kullanarak dirsek govdesini direkteki yerine saqlamastirin, govdedeki ok isaretinin yukariyi gostermesini saqlayin. Azimuth acisini ayarlayin ve bant kelepeleri 6,0 Nm (4,5 lb fit) tork degerine kadar sikin.

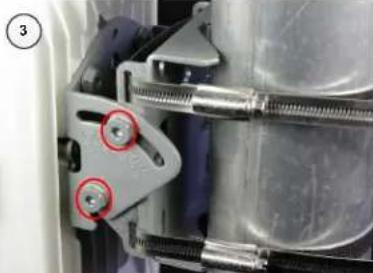

3 Dis Mekan Üntesini montaj pozisyonuna kaldirin. Montaj plakasini dort kisa civatayla 13 mm'lik ingiliz anahtari vya lokma ucu nukanarak dirsek govdesine sabitleyin. Yükseltme acisini ayarlayin ve civatalar 8,0 Nm (5,9 Ib fit) tork degerine kadar sikan.
Dikkat Dirsek kelepcesini 7 numarada gosterildigi gibi tersine cevirmeyin, bu durum tertibatta arizaya yol acabilir. Hatali montaja neden olabileceginden civatalari asiri sikmayin.

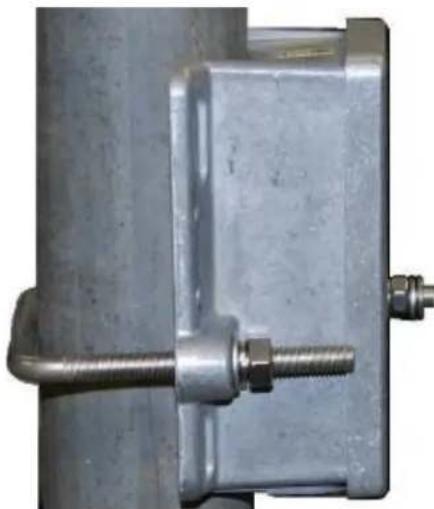

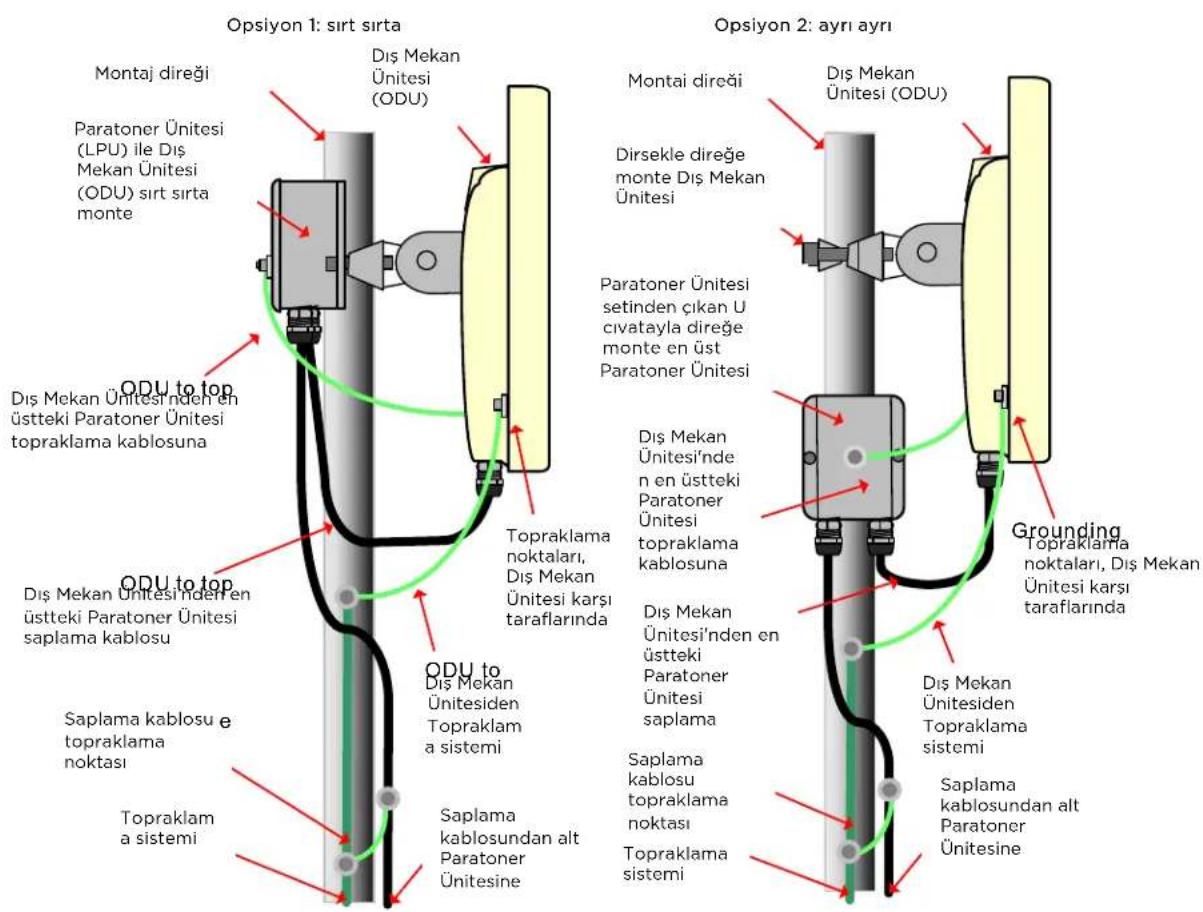

En Üstteki Paratoner Ünitesini Monte Etme
Ayri Paratoner Üntesi (LPU) montajinda, en Üstteki Paratoner Üntesini Dis Mekan ÜntesininALTHa direge monte etmek icin Paratoner Üntesi (LPU) setindeki U civatali dirsegi kullanin. 7,0 Nm (5,2 Ib fit) tork degerine kadar sin.
Diş Mekan Üntesi ve Paratoner Üntesini birbirine baglama ve topraklama
Dikkat Bu duzenleme tam koruma saglamayacagindan, topraklama kabolarini Dis Mekan Unitesine takmayin.
1 M6 (kucuk) kulpu kullanarak Dis Mekan Unitesi topraklama kablosunu en ustteki Paratoner Unitesine baglayin. Her iki somunu MQ 5 Nm (3,7 lb fit) tork degerine kadar sikin:
2 Dis Mekan Unitesi kelepcesinin 0,3 metre (1 fit) yakininda bir kule vya bina topraklama noktası secin. Yüzeyden boyayı siyirp Çikarin ve pas onleyici bileşimi uygulayın. M10 (buyuk) kulpu kullanarak Dis Mekan Unitesi topraklama kablosunu bu noktaya baglaysia.
3 Yerel mevzuat tum cihazlar icin bagimsiz topraklamayi sart kosuyorsa, en ustteki Paratoner Unitesini topraklama systemine baglamak icin uuncu bir topraklama kablosu ekleyin.
Konektörlü DiS Mekan Ünitesi yüz harici antenleri kurma
Anten(ler)i uretici talimatlarina gore monte edin. Konumsal cesisilik saglamak icin ayri antenler kullanirsaniz, birini Yatay polarizasyonda ve digerini de Dikey polarizasyonda monte edin.
2 Dis Mekan Unitesinin V ve H arayuzlerini CNT-400 tipi (Cambium parca numarasi 30010194001 ve 30010195001) ile N tipi konektorlu (Cambium parca numarasi 09010091001) RF kablosu alan antenlere baglayin. N tipi konektorleri 24 mm (0,9 inc) somun anahtarı/Ingiliz anahtarı kullanarak 1,7 Nm (1,3 Ib fit) tork degerine kadar sikan.
3 Dis Mekan Unitesi ic mekanda monte edilirse, paratonerleri bina giris noktasina kurun:
4 Anten kabolarinin alt uclarin yakin yerderde damlama donguleri olusturun. Bunlar suyun konektorlere dokrkanalize olmasini onler.
5 Dis Mekan Unitesi dis mekanda monte edilirse, PVC bant ve kendiliginden kaynasan bant kullanarak N tipi konektorleri (anten hizalamasi tamamlandiktan sonra) hava sartarina dayanikli hare getirin.
6 Anten konektorlini (anten ureticisi farkli bir yontem belirtmedigi surece) ayni sekilde hava sartlarina dayanikl hare getirin.
7 Anten kabolarini Cambium topraklama setini (parca numarasi 01010419001) kullanarak Dis Mekan Unitesine ve antenlere 0,3 metre (1 ayak) mesafesindeki taiyici yapyla topraklayin:
8 Anten kabolarini konum onayi yontemleri kullanan taiyici yapilara takin. Dis Mekan Unitesi ya da anten konektorleri uzerinde gereksiz gerginlik olmamasini saglayin. Sallanan kabolar taiyici yapiya hasar vermeye ve istenmeyen titresimlere neden olabileceginden, kabolarin ruzgarda sallammasini saglayin.
Bakir Cat5e Ethernet arayüzünün kurulması
Bakir Cat5e Ethernet arayuzunun kurulmasi icin asagidaki prosedürleri kullanin:
Dis Mekan Unitesi'nden en utsteki Paratoner Unitesi saplama kablosu takma sayfa 186
Ana saplama kablosunu takma sayfa 188
En alt Paratoner Unitesinden Guc Kaynagl Unitesine saplama kablosuna takma sayfa 190
Saplama kablosundaki direnci test etme sayfa 191
Dikkat Kurulumda hasari onlemek icin, Guc Kaynag Unitesine ya da ag sonlandirici ekipmana guc uygulanmisken, saplama kablosunu baglamayin ya da baglantisini kesmeyin.
Dikkat Ekipmana hasar verebileceginden SFP ya da Aux saplama kablolarini PSU'ya baglamayin.
Dikkat Daima jel dolgulu ve bakir kaplamalçelikli Cat5e kablosu kullanin. Cat5e kablosunun alternatif türleri Cambium Networks tarafindan desteklenmez. Cambium Networks bu kabloyu (Cambium parca numarasi WB3175 ve WB3176), RJ45 konektörleri (Cambium parca numarasi WB3177) ve sikma aletini (Cambium parca numarasi WB3211) ürünle birlikte verir. Paratoner Ünitesi (LPU) ve topraklama seti{MQ}bu kablodan 0,6 metre (2 ayak) icerir.
Di§ Mekan Üntesi'ni en üstteki Paratoner Üntesi saplama kablosuna takma
Rakorlari DiS Mekan Unitesi ve en ustteki Paratoner Unitesi saplama kablosuna takin
Elektro Manyetik Uyumluluk (EMC) gerginlik azaltma kablo rakorlari (siyah kapakcikl) 0,6 metre (2 ayak) uzunluğundaki onceden sonlandirilmı kablonun iki ucuna takin. Bu parçalar Paratoner Üntesi ve topraklama setiyle verilmektedir.
1 Rakuru sokun ve her bir parcayi kabloya dondurerek takin (lastik tapa bolme noktasidir). Yayl klipsiMQ) ve lastik tapayi monte edin:
2 Parcalari govdeye takin ve 24 mm (0,9 inc) somun anahtari/ingiliz anahtari kullanarak rakor somunu uzerindeki vidayi haficdondurun (MQ sik) hale getirmeyin):
Saplama kablosunu D_15 Mekan Ünitesi (PSU baglanti noktasina) ve Paratoner Ünitesine baglama
(a) RJ45 konektorunü unitedeki yuvaya takin, yivasina tam oturmasini saglayin.
(b) Rakor govdesini RJ45 baglanti noktasina takin ve 5,5 Nm (4,1 Ib fit) tork degerine kadar sikin:
(a)
(b)
2 (a) Rakor somununu takin ve kablo uzerindeki lastik conta kapanana kadar sikin.
(b) ic bilesenlere hasar verme riski oldugundan, rakor somununu asiri sikmayin:
(a)
(b)
Doğru
Hatali
Saplama kablosunun Paratoner Üntesi ve Diş Mekan Üntesistyğlantınsı kese
Bu prosedur Elektro Manyetik Uyumluluk (EMC) gerginlik azaltma kablo rakoru ve RJ45 konektorun Dis Mekan Unitesi (gosterildigi sekilde) ya da Paratoner Unitesinden dokulmesi gerekiyorsa kullanin.
1 (a) Rakor somununu sokun. Rakor govdesinin gerginligini azaltmak icin saplama kablosunu biraz oynatin. Rakor govdesindeki{MQ} gerginlik giderildiginde, gosterilen noktada bir bošluk acilir.
(b) Rakor govdesini vidalarini sokerek acin. RJ45 kilit diline kucuk bir tornavida kullanarak bastirin, ardindan RJ45 konektorunu sikun.
(a)
(b)
Ana saplama kablosunu takma
Uyari Saplama kablosunun metal zirhlama elegi cok keskin olup kisesel yaralanmaya neden olabilir.
DAIMA kesmeye dayanikli eldiven takin (kesmeye dayanikli olduklarindan emin olmak icin etiketini kontrol edin).
DAIMA gozleri koruyucu aksesuar takin.
- Kabloları siyirmak icin DAIMA dönerkıçaki alet kullanın (normal keskinkıç KULLANMAYIN).
Uyari Asagidaki onlemlere uyulmamasi yaralanma ya da olume neden olabilir:
Kablonun takilabimesi icin duzgün kaldirma tutucu ekipmani kullanin. Yanlş kaldirma tutucu kullanilirsa, kaymaya ya da yetersiz kavrama güçune neden olacaktir.
Kaldirma tutuculari yeniden kullanmayin. Kullanilmis tutucularin esneklikleri kaybolmus, gerilmis ya da zayiflamis olabilir. Tutucunun yeniden kullanilmasi kablonun kaymasina, kopmasina ya da dusmesine neden olabilir.
Minimum gereksinim her 60 m (197 fit) kablo icin bir kaldirma tutucu kullanilmasidir.
Uzunluga gore kesme ve kaldirma tutuculara takma
1 Ana saplama kablosunu en ust Paratoner Unitesinden en alttaki Paratoner Unitesine alan uzunlu gore kasin.
2 Saplama kablosunun ust ucuna bir ya da daha fazla kaldirma tutucu kaydirin.
3 Uretici tarafindan onerildigi sekilde ozel bir aletie kaldirma tutucuyu kabloya saglamca tutturun.
RJ45 konektörleri ve rakorlarla sonlandirma
Dikkat Sikma aletinin RJ45 konektörüyle elesip elesmedigiini kontrl edin, aksi halde kablo ya da konektör hasar gorebilir.
1 Kablo rakorunu (siyah kapakcikli) ana saplama kablosuna dondurerek takin.
2 Kablonundis kilifini siyirin ve RJ45 konektor yukleme cubugunu takin.
3 RJ45 konektor yuvasini gosterildigi sekilde takin. Etkili gerinlik azaltma olmasini saglamak icin konektor yuvasi sapin in altindaki kablo ic kilifini bulun. Rakor somununu sikmayin.
Ana saplama kablosunu kaldirma ve takma
Uyari Asagidaki onlemlere uyulmamasi yaralanma ya da olume neden olabilir:
Kaldirma tutucuyu sadece bir kablo kalirmak icin kullanin.
Kelepçaglam sekilde yerinde takili olmadigiSurece, kablo indirmek icin kalirmatutucuyu kullanmayin.
Kaldirma islemi sirasinda kaldirma tutucunun gerginligini koruyun. Gerginlik kayib kablonun tehlikel sekilde hareket etmesin ve personelde kaza ya da olume neden olabilir.
Tutucu sapi tasiyici yapiya baglanana kadat tutucudaki gerginligi gesetmeyin.
RJ45 konektörlere herhangi bir gerginlik uygulamayin.
Dikkat Saplama kablosunu yildirim hava terminalin yanina yerleşirmeyin.
1 Ana saplama kablosunun ust u:cunu kaldirici ureticisinin talimatlarina uygun sekilde en utsteki Paratoner Unitesine kadar kaldirin. Kablo uygun yerine geldiginde, tutucu sapini taiyici yapiya baglayin ve kalirma hattini sokun.
2 Ana saplama kablosunu en ustteki Paratoner Unitesine asagidaki prosedure gore baglayin Saplama kablosunu Dis Mekan Unitesine ve Paratoner Unitesi baglama sayfa 18.
3 Ana saplama kablosunu en alltaki Paratoner Unitesi konumuna kadar doseyin.
4 Ana saplama kablosunu konum onayli yontemleri kullanan taşiyici yapilara takin.
Ana saplama kablosunu topraklama
Tüm gerekl topraklama noktalarinda, ana saplama kablosu zirhlama örgü eigini taşiyici yapınin metaline kablo topraklama setini kullanarak baglıyan (Cambium parca numarası 01010419001).
En alttaki Paratoner Ünitesini Güç Kaynabr Ünitesi saplama kablosuna takma
En alttaki Paratoner Unitesini takma
En alltaki Paratoner Unitesini takin, topraklamasini yapin ve ana saplama kablosuna baglayin.
1 Bina giris noktasin 0,6 metre (2 ayak) mesafesinde en alttaki Paratoner Unitesi icin bir montaj noktasin secin. Paratoner Unitesini kablo rakorlari asagidogru bakacak sekilde dikey olarak monte edin.
2 Ana saplama kablosunu en alttaki Paratoner Unitesine asagidaki prosedure gore baglayin Saplama kablosunu Dis Mekan Unitesine ve Paratoner Unitesi baglama sayfa 18.
3 Bir topraklama kablosunu en alttaki Paratoner Unitesine M6 (kucuk) kulpu kullanarak baglayin. Her iki somunu 5 Nm (3,7 Ib fit) tork degerine kadar sikin:
4 Paratoner Unitesi dirsegine yakin bir bina topraklama noktasicin. Yuzeyden boyayi siyirip giderin ve pas onleyici bilesimi uygulayin. MIO (buyuk) kulpu kullanarak Paratoner Unitesi topraklama kablosu kablosunu baglayin.
Paratoner Ünitesini Güç Kaynagi Ünitesi saplama kablosuna takma
Bu prosedur en alttaki Paratoner Unitesinden Guc Kaynagi Unitesine giden saplama kablosunu her iki ucu RJ45 olacak sekilde ve Paratoner Unitesi ucunda kablo rakoru olacak sekilde sonlandirmak icin kullanin.
Uyari Saplama kablosunun metal zirhlama elegi cok keskin olup kisesel yaralanmaya neden olabilir.
DAIMA kesmeye dayanikli eldiven takin (kesmeye dayanikli olduklarindan emin olmak icin etiketini kontrol edin).
DAIMA gozleri koruyucu aksesuar takin.
Kablolari siyirmak icin DAIMA doner biçakli alet kullanin, normal keskin biçak kullanmayin.
Dikkat Sikma aletinin RJ45 konektoruyle eslesip esmedigini kontrol edin,aksi halde kablo ya da konektor hasar gorebilir.
1 Saplama kablosunu en alltaki Paratoner Unitesinden Guc Kaynagi Unitesine olan uzunlu gore kesin.
2 Sadece Paratoner Unitesi ucunda:
- Bir kablo rakorunu ve bir RJ45 konektoru prosedure gore takin RJ45 konektorleri ve rakorlariya sonlandirin sayfa 19.
- Bu kabloyu ve rakoru en alttaki Paratoner Ünitesine prosedüre gore baglayin Saplama kablosunu Dis Mekan Ünitesine ve Paratoner Ünitesi baglama sayfa 18.
3 Sadece Guc Kaynagi Unitesi ucunda: Kablo rakoru takmayin. Kablonun di silifini siyirin ve RJ45 konektor yukleme cubugunu takin. RJ45 konektor yvasini takin. Etkili gerginlik azaltma olmasini saglamak icin konektor yvasi sapin altindaki kablo ic silifini bulun:
Saplama kablosundaki direnci test etme
Bakir Cat5e saplama kablosunun alt u相关内容 bınapla kablosu test aletine baglayin ve pimlerarasindaki direnclerin asagidaki tabloda belirtilen.Doğru limitlerde olup olmadigi in test edin. Testlerden herhangi birisi basarisiz olursa, saplama kablosunda kablolama hatasi olup olmadigi inceleyin.
| Arasindaki direnc olçulecek noktalar... | Ölcülendirenci girin | Testi gelebilmesi icin, direncin olması gerekendehyeri... | "Geçti" ya da "Kaldı" öğesini | Ek testler ve notlar |
| daire icine alin | |||
| 1. ve 2. pimler Ohm <20 Ohm | (60 Ohm) (*) | Geçti Kaldi | |
| 3. ve 6. pimler | Ohm | <20 Ohm (60 Ohm) (*) | Geçti Kaldi Direçler birbirinin %10'u icine {MQ}olması gerekir (*2). "Geçti" ya da "Kaldi" öğesini daire icine alin: |
| 4. ve 5. pimler Ohm | <20 Ohm (60 Ohm) (*) | Geçti Kaldi Geçti Kaldi | |
| 7. ve 8. pimler | Ohm | <20 Ohm (60 Ohm) (*) | Geçti Kaldi |
| 1. pim ve elek (Diş Mekan Üntesi topraklamasi) | K Ohm | >100K Ohm | Geçti Kaldi Bu sinirlar kablo uzunluğuna |
| 8. pim ve elek (Diş Mekan Üntesi topraklamasi) | K Ohm | >100K Ohm | Geçti Kaldi {MQ}bakkaksın geleçerlidir. |
(*1) Kablo Ethernet taşiyorsa, 20 Ohm'luk bir direnc izin verilen maksimum direnctir.
Kablo sadece Dis Mekan Unitesine giden gucu taqiyorsa (Ethernet Dis Mekan Unitesi arayuzlerinden biri tarafinda taqinyorsa), 60 Ohm'uk bir direnc izin verilen maksimum direnctir.
(^*2) Bu direnc seviyelerinin en duusuk direnci 1,1 ile carparak birbirinin % 10^ seviyesinde olmasini saglayin - direnclerin herhangi biri bundan daha buyukse test basarisiz olmustur.
Güç Kaynagi Ünitesini kurma
Aşagidaki Güç Kaynagi Unitesi türlerinden (yükleme planinda belirtilen) birini yükleyin:
AC Guç Enjektör (Cambium parca numarasi N000065L001C).
AC+DC Gelişmis Güç Enjektörü (Cambium parca numarası C000065L002C).
Dikkat Guc Kaynagü Unitesi su gecirmez olmadiigindan, ekipman binasinda ya da havalandirlan nem gecirmeyen bir mahfazada, nem kaynaklarindan uzaga yerlestirin. Guc Kaynagü Unitesini sicaklik derecelendirmesini asabilecegi bir konuma yerlestirmeyin.
Dikkat Guc Kaynagl Unitesinin Dis Mekan Unitesi baglanti noktasina PTP 650, PTP 670 ya da PTP 700 ODU disinda herhangi bir cihaz takmayin. Diger cihazlar, Guc Kaynagl Unitesi ile Dis Mekan Unitesiarasindaki Ethernet baiglantisina DC guc enjekte etmek icin kullananan standartdisi tekniklerden dolayi hasar gorebilir.
Guc Kaynagl Unitesinin Dis Mekan Unitesi baglanti noktasina Cambium PTP 670 PSU disinda herhangi bir cihaz takmayin. Dis Mekan Unitesinin Gc Kaynagl Unitesi baglanti noktasina baska bir cihaz takilmasi, Dis Mekan Unitesine ve cihaza zarar verebilir.
AC Guc Enjektorunu Kurma
AC Guc Enjektor (Cambium parca numaras N000065L001C) kurmak icin asagidaki prosedur uygulayin:
1 aratoner Unitesinin uC Guc Kaynagl Unitesinden Guc Kaynagl Unitesi (PSU) saplama kablosuna giden bir damlama dongusu olusturun. Damlama dongusu her turlu nemin asaig doogr duosenmis kablolardan Guc Kaynagl Unitesine girmemesini saglar.
2 (a) AC Guc Enjektorun yatay bir yuzeye yerlestirin. Paratoner Unitesinden Guc Kaynagl Unitesine giden saplama kablosunu Dis Mekan Unitesinin aydinlatmali Guc Kaynagl Unitesi baglanti noktasina takin.
(b) Sistem ağ böglantisina hazir oludugunda, ağ Cat5e kablosunu Güç Kaynagi Üntesinin LAN böglantı noktasina takin:
(a)
(a)
AC+DC Gelişmiş Güç Enjektörünü Kurma
AC+DC Gelişmiş Güç Enjektörünü (Cambium parca numarası C000065L002C) kurmak icin bu prosedüru uygulayın:
3 AC+DC{MQ}{MQ} Gelismis Guc Enjektorun dikey ya dayat yuzeye dort adet vida deligini kullanarak vidalayin{MQ} (iki delik isaretli):
4 aratoner Unitesinin uGc Kaynagl Unitesinden Gc Kaynagl Unitesi (PSU) saplama kablosuna giden bir damlama dongusulosturun. Damlama dongusu her turlu nemin aaga doogrudosenmis kablolardan kabine ya da mahfazaya girmemesini saglar.
5 (a) Tespit vidasini geri cikarin, kapaigi menteşelemeyle geri yerleşirin ve saplama kablosunu baglanti noktasina takin.
(b) Kapaqi kapatin ve vidayla saglamlastirin.
(c) Sistem ağ baglantını hazir oludüncü, ağ Cat5e kablosunu Güç Kaynagi Üntesinin LAN baglantı noktasınakın:
(a)
(b) and (c)
Dis Mekan Unitesini AB'de calistirma icin yapilandirma
Ulkeye Özel Lisans Anahtarı olusturma
PTP 670 serisinde, Lisans Anahtari, yeti ozellikleri etkinlestirmek ve Dis Mekan Unitesinin mevzuata uygun ayarlarini degistirmek icin kullanilir. Yeni Lisans Anahtari, calistirilan soz konusu ulke mevzuatina uygun bantlari icerir. Bu prosedur Lians Anahtari olusturmak icin kullanin.
Prosedur:
1 Cambium Destek Merkezine gadin; adresi:
2 Dis Mekan Unitesi (ODU) MAC adresini girin Noktadan Noktaya (PTP) baglantisinin kurulacagi Ülkeyi seksin.
3 Hukum ve Koşullari kabul edin ve Gönder'tiklayin.
4 Dis Mekan Unitesini MAC adresine gore bulun, Lisans Anahtarlari sayfasinda olusturulmuş olan Lisans Anahtarin kopyalayin
5 Daha sonra kullanmak üzer Lisans Anahtarini kaydedin (örneğin bir metin duzenleyiciye yapistirarak ve dosyayi kaydederek)
Yönetim bilgisayarını yapilalandirma
Bu prosedur PTP 670 ile haberlesebilmesi amaciyla yerel yonetim bilgisayarin yapilandirmak icin kullanin.
Prosedür:
1 Ethernet baglanti noktasi icin Ozellikler'i secin. Windows 10'da bulundugu konum Denetim Masasi > Baglantisi ve Internet > Ag ve Paylasim Merkezi > Bagdastirici Ayarlarini Degistir. Ethernet bagdaastirici icin simge uzerinde sag tiklayin ve Ozellikler ogesini secin.
2 Internet Protokolü Sürüm 4 (TCP/IP) öğesini seks:
3 Özellikler ögesini tɪklayin.
4 169.254.X.X aig icin gecerli bir IP adresi girin, 169.254.0.0 ve 169.254.1.1 adreslerini girmekten kacin. Buna iyi bir ornek olarak su verilebilar: 169.254.1.3.
5 255.255.0.0 alt a g maskesini girin. Varsayilan a g geCIDini bos birakin.
Diş Mekan Üntesini bilgisayara baglama veGPC verme
Bu prosedurü bir bilgisayara baglamak ve PTP 670 ekipmanina güç vermek icin kullanin.
Prosedür:
1 Dis Mekan Unitesi ve Guc Kaynagl Unitesinin dokru sekilde baglanip baglanmadigi kontrl edin.
2 Bilgisayarin Ethernet baglanti noktasini standart bir (capraz bagli olmayan) Ethernet kablosu kullanarak Guc Kaynag Unitesinin (PSU) LAN baglanti noktasina baglayin.
3 Guc Kaynagi Unitesine (PSU) ana sebeke veya batarya ile elektrik verin. Yesil Guc LED iigiin kesintisiz yanmasi gerekir.
4 Yaklak 45 saniye sonra, Ethernet LED iigin turuncu renkte 10 defa yava yanis sonmeye baslayip baslamadi g ini konrol edin.
5 Ardindan Ethernet LED 1siginin kesintisiz yanip yanmadigi ini kontrl edin.
Web arayüzünegirl
Bu prosedurü system yöneticisi olarak web arayuzüne giriş yapabilmek icin kullanin.
Prosedür:
1 Yönetim bilgisayarindan web tarayicisini baslatin.
2 Unitenin IP adresini adres cubuguna yazin. Fabrika varsayilan IP adresi: 169.254.1.1. Enter'a basin. Web arayuzu menusu ve Sistem Ozeti sayfasi goruntulenir.
3 Menude Yukleme ögesini tiklayin. Sadece Parola clan (varsayilan) veya Kullanici Adi ve Parola clan (kimlik tabanl kullanici hesaplari etkinlestirilmisse) giris sayfası goruntulener. Varsaylan Parola boştur.
4 Kullanici Adini (isteniyorsa) ve Parolayi (varsayilan boş) girin ve Giris Yap öGESINI tiklayın.
Lisans Anahtarinigucelleme ve DiS Mekan Unitesini yapilandirma
Bu prosedur yeni bir Lisans Anahtari yuklemek ve Konektorlu Dis Mekan Unitesinin anten kazanimi ve kablo kaybini yapilandirmak icin kullanin.
Prosedur:
1 Menüde Yükleme ögesini tɪklayin.
2 Yazilim Lisans Anahtari sayfasinda Lisans Anahtarini Lisans Anahtari alanina yapistirin. Gonder veya Bicimlendir ogesine tiklayin.
3 Entegre Dis Mekan Unitesi (ODU) icin, Kablosuz Konfigurasyon sayfasi goruntulene kadar takip eden sayfalarda Sonraki ogesini tiklayin. Secilen bantta calistirmak icin Mevzuat Bandi ve Maksimum Verici Gucu ozelliklerini ayarlayin. Bazi AB uyesi ulkelerde 5,4 GHz bandi kullanilabilecek tek bant olabilecegin unutmayin.
Kurulum Konfigürasyonunu Onayla sayfası görtünlene kadar takip eden sayfalarda Sonraki ögesini tiklayın. Konfigürasyonu Onayla ve Yeniden Başlat ögesini tiklayın.
4 Konektorlu bir Dis Mekan Unitesi (ODU) icin, Kablosuz Konfigurasyon sayfasi goruntulene kadar takip eden sayfalarda Sonraki ögesini tiklayin. Kurulumda kullanilan anten ve kablo ile eslesen Mevzuat Bandi, Anten Kazanimi, Kablo Kaybi ve Maksimum Verici Gücü özelliklerini ayarlayin. Bazi AB üyesi ülkerde 5,4 GHz bandi kullanilabilecek tek bant olabileçegini unutmayin.
Kurulum Konfigürasyonunu Onayla sayfası görtülenene kadak takip eden sayfalarda Sonraki ögesini tiklayın. Konfigürasyonu Onayla ve Yeniden Başlat ögesini tiklayın.
Cambium Networks
Cambium Networks目前国内 genelindeki misterilerine profesyonel sinifta sabit kablosuz genis bant ve mikrodalga czumleri sunar. Kurulumu kolay ve utun performans sagladiigi kanitlanmis, guvenilir, guvenli, maliyet-etkin baglanabilirlik saglayan yenilikci teknojileriyle czumlerimiz 153'ten fazla ulkede aglara kuruluyor.
Ödül kazanan Noktadan Noktaya (PTP) telsizözümlerimiz lisansli, lisansssiz ve ABD Federal piyasasina yönelik özel FIPS 140-2 gezümleri de dahil olmak üzere tanimi bantlari kullanyor. %99,999 kulla bilirlik duzyeinde次会议 Noktadan Noktaya (PTP) gezümlerimizin mukemmelGPCm perfomansi,görş mesafesi olmayan RF ortamlarinda bile, guvenilir, yuksek hizligeri veri aktarim baglanabilirigi sundugu gosteriyor.
Esnek Noktadan Coklu Noktaya (PMP)oczumlimerimiz lisansli, lisanssiz ve federal frekans banlarinda calisarak, guvenilir, guvenli, maliyet-etkin erisimiğ hizmetleri sagllyor. Dunya genelinde aglara kurulan Üç milyondan fazla modülle, Noktadan Coklu Noktaya (PMP) erisim açoczumlimerimiz yerlesim bölgeleri erisimi, kiralık hat yedeşi, guvenlik kamerasi sistemi ve akilli sebeke altyapisioczumleryile her yüzdeni kanitlamaktadir.
Cambium Networksoczumleri kablosuz genis bant sekstorunn kendini kanitlamis, saygin onculerindendir. Dnya genelinde neredeyse her yerde, hayati haberlesme, kiselirin guclendirilmesi, ticari ve toplumsa buyumeyi mumkun kilan ve saqlayan yenilikci veri, ses ve video baglanabilirlikoczumlmerini tasarlyoruz, kuruyoruz ve teslim ediyoruz.
Kullanim Kilavuzlari: http://wwwCambiumnetworks.com/guides
Teknik egitim: http://wwwCambiumnetworks.com/technical_training
Destek web sitesi: https://support.cambiumnetworks.com
Ana web sitesi: http://wwwCambiumnetworks.com
Satīsla ilgili sorular: solutions@cambiumnetworks.com
Destek sorulari: https://support.cambiumnetworks.com
Telefon numarasi listesi: http://www.cambiumnetworks.com/contact-us/
Cambium Networks ve stillendirilmis dairesel logosu Cambium Networks, Ltd sirketinin ticari markalaridir. Tum diger ticari markalar ilgili sahiplerinin mulkiyetidir.
© Telif Hakki 2018 Cambium Networks Ltd. Tüm haklari saklidir.
Hungarian (HU)
