KULLANIM KILAVUZU cnReach N550 Cambium Networks
Geçerli Yazılım Sürümü 108
Varsayılan Giriş Bilgileri 108
Kullanıcı Arayüzüne Erişim 108
Cambium Networks ile İletişim....109
CNREACH SİSTEM BİLEŞENLERİ....110
Telsiz Modülü....110
Aksesuarlar 111
Bilinmeyen bir IP Adresi Alma 117
CNREACH MODÜLÜ MONTAJI 121
KURULUM İŞLEMİ 122
Planlama....122
LINKPlanner....122
Site Survey 122
Kurulum 122
Sorun Giderme 123
ÜRÜN BROŞÜRÜ - SADECE 450 MHZ ÜRÜNÜ....124
HUNGARIAN (HU)....125
FÖBB ADATOK....125
Geçerli Yazılım Sürümü
Bu kılavuz http://support.cambiumnetworks.com/files/n500/ Cambium Networks destek web sitesinden indirilebilecek aşağıdaki yazılım sürümlerini içeren 01-31 sistem sürümünü yansıtmaktadır.
| İşletim Sistemi donanım yazılımı: | cn-EBX.5.2.17e_update |
| Telsiz donanım yazılımı: | rf_1.48.17487-400 (450 MHz FCC modellerinin)rf_1.48.17487-400g2 (450 MHz ETSI RED modellerinin)rf_1.48.17487-700g2rf_1.48.17487-900rf_1.48.17487-200 |
| İsteğe Bağlı Yazılım Modülleri: | cs-5.2.17d_module (yüksek kullanılabilirlikli 1+1 istasyon)wr-5.2.17d_module (kablo değiştirme özelliği) |
Dikkat Telsizin bandına göre farklı telsiz donanım yazılımlarının bulunduğu dikkat edin. Bant dosya adında belirtilmiştir (örn. 450 = 450 MHz telsizler; 900 = 900 MHz).
Varsayılan Giriş Bilgileri
| Varsayılan IP adresi: 192.168.0.3 |
| Varsayılan Kullanıcı Adı: admin |
| Varsayılan Parola: admin |
Kullanıcı Arayüzüne erişemiyorsanız lütfen Hızlı Başlangıç Kılavuzundaki Bilinmeyen bir IP Adresi Alma bölümüne bakın.
Kullanıcı Arayüzüne Erişim
Kullanıcı Arayüzüne bir Web Tarayıcısından, doğrudan Ethernet bağlantı noktasından ya da aktif radyo bağlantısından güvenli bir HTTPS bağlantısı (veya telsizin konfigürasyonuna bağlı olarak HTTP bağlantısı) başlatılarak erişilir.
- Dizüstü bilgisayarınızın varsayılan IP adresiyle aynı alt ağdaki bir IP adresiyle yapılandırıldığından emin olun.
URL kutusuna http://yazın; örneğin, http://192.168.0.3 - Bu https ile ilk bağlanma girişiminizse, tarayıcı gizlilikle ilgili bilgi isteminde bulunabilir. Sertifikalar genellikle bireysel IP adresleriyle değil, tam etki alanı adıyla ilişkilendirilir; dolayısıyla bu bilgi istemi tamamen normaldir.
Cambium Networks ile İletişim
Destek web sitesi: http://support.cambiumnetworks.com/
Ana web sitesi: http://www.cambiumnetworks.com
Satışla ilgili sorular: solutions@cambiumnetworks.com
Telefon numarası listesi: http://www.cambiumnetworks.com/contact
Adres: Cambium Networks
Suite 360
3800 Golf Road
Rolling Meadows, IL 60008
cnReach Sistem Bileşenleri

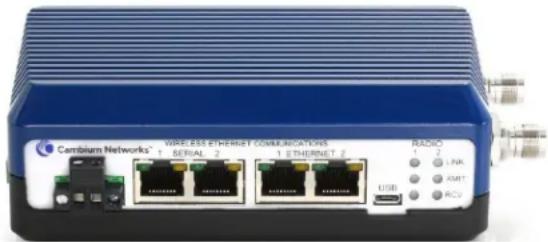

Telsiz Modülü
Bir cnReach sistemi aşağıdaki bileşenlerden oluşur:
- Birden fazla frekans bantları için telsiz modülleri bulunmaktadır; modül spektrumuna erişim coğrafi konuma bağlıdır ve bu modül yelpazesine erişiminiz için kullanılacak detaylar:
■ Frekanslar
• Lisanslı ve lisanssız 900 Mhz
- FCC modelleri
- Avustralya modelleri
- Lisanslı 757-758 ve 787-788 MHz, sadece Amerika Birleşik Devletleri için
• Lisanslı 450 MHz
- ETSI RED modelleri (406 - 470 MHz)
- ABD/FCC modelleri (406-430 ve 450-470 MHz)
- Lisanslı 220 MHz (217 ile 222 MHz), sadece Amerika Birleşik Devletleri için
Tekli veya çiftli telsiz modülleri
■ Yerleşik analog/dijital G/Ç'li ve yerleşik analog/dijital G/Ç'siz
- Aksesuarlar
■ 24 V DC Güç kaynakları (AC giriş aparatı veya DIN-raylı montajlı AC kaynakları)
■ Yagi, Omni ve 'çubuk' antenleri
- Yagi ve Omni antenleri, kablolama, aşırı gerilim koruma, topraklama ve hava şartlarına karşı koruma özelliklerini içeren kurulum setiyle veya bu kit olmadan satın alınabilir.
■ DIN-Rayli montaj
- Telsizdeki seri bağlantı noktasına erişim için DB-9 ile R-45 adaptör
■ Yedek güç ve G/Ç konektörleri
LINKPlanner
Cambium Networks tarafından sunulan bir planlama ve kurulum aracı
- Google Earth ya da Google Maps ile entegre kullanımı kolay grafik arayüz
■ Bağlantı performansı ve güvenilirlik tahminleri sunar
■ Malzeme listesi sunar
- cnReach telsizlerinin kurulumu ve hizalanmasını basitleştirecek bir kurulum raporu sunar
- LINKPlanner http://www.cambiumnetworks.com/linkplanner adresindeki Cambium Networks web sitesinden ücretsiz olarak indirilebilir
• cnMaestro
Cambium Networks ekipmanı üzerine kurulu ağlar için tam yaşam döngülü ağ yönetim çözümü.
■ Montaj, performans, arıza ve konfigürasyon yönetimini tek bir pano üzerinden destekler
- Bulut ve yerinde olmak üzere her iki sürümü de mevcuttur.
- cnReach telsizleri ve güç kaynakları su ya da tozlu ortamlar için tasarlanmadığından cnReach telsizleri sıklıkla NEMA mahfazalarına takılır.
G/Ç Genişletici
G/Ç Genişletici, telsizi olmayan bir cnReach modülüdür. Bir geniş bant ağına Seri ya da Analog/Dijital G/Ç eklemek veya bir dar bant ağına ilave G/Ç eklemek için kullanılabilir. Ağ ve yönetim açısından bir cnReach telsiziyle aynı şekilde yönetilir ve yapılandırılır.
| NB-N500001A-US | N500 G/Ç Genişletici |
| NB-N500002A-US | N500 Güç Konektörü, Yedek |
| NB-N500003A-US | N500 IO Konektör, Yedek |
| NB-N500004A-US | N500 DIN Raylı Montaj |
| NB-N500005A-US | N500 RJ45-DB9 Adaptör |
| NB-N500013A-GL | Güç Kaynağı, AC'den 24 V DC'ye, DIN RAYLI MONTAJ |
| NB-N500006B-US | N500 AC'den 24 V DC'ye ABD kablolu Güç Kaynağı |
| NB-N500011B-GL | N500 AC'den 24 V DC'ye Güç Kaynağı (kablosuz) |

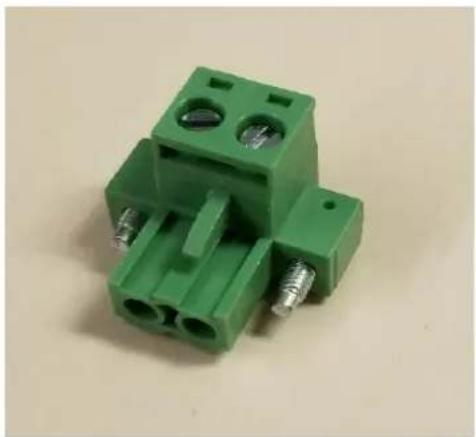

Her bir cnReach telsiz modülü bir güç konektörü ve bir G/Ç konektörüyle gönderilir. Burada listelenen model kayıp ya da hasar görmüş konektörleri için yedek amaçlıdır. Aşağıda resmi verilenler yedek güç konektörü ve yedek G/Ç konektörüdür.
DIN Raylı Montaj cnReach modülünün standart DIN rayı üzerine monte edilebilmesini sağlar.
Cambium cnReach için iki güç kaynağı teklif etmektedir. Birincisi sınama testi ya da sıcaklık kontrollü ortamlar için kullanışlı bir AC aparatıdır. İkincisi ise geniş sıcaklık aralığını içeren ve NEMA mahfazası içinde cnReach DIN montajlı telsizin yanına monte edilebilir bir DIN ray tedariğidir.
Dikkat DIN ray tedariğiyle birlikte kablo VERİLMEZ. Ayrıca, ABD stili dışında kablo kullanan ülkelere ithal etmek için kablosuz aparat tedariğinin stoklarına dikkat edin.

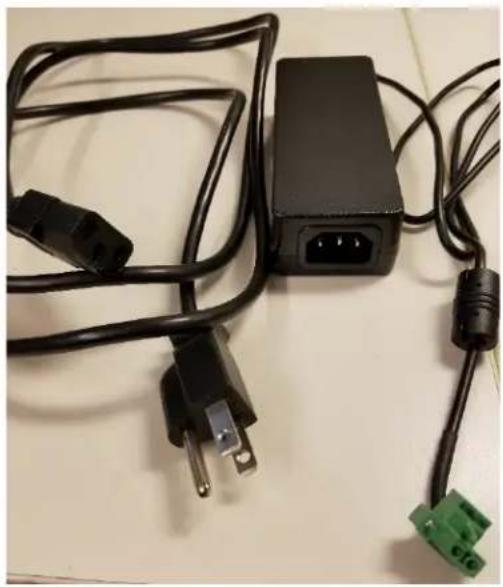

N500 AC'den 24 V DC'ye ABD kablolu Güç Kaynağı
NB-N500011B-GL
N500 AC'den 24 V DC'ye Güç Kaynağı (kablosuz)
NB-N500013A-GL
Güç Kaynağı, AC'den 24 V DC'ye, DIN RAYLI MONTAJ
Antenler
Cambium Networks tüm sistemin kurulmasına yardımcı olması için geniş çeşitlilikte anten seçenekleri ve kurulum setleri sunmaktadır.

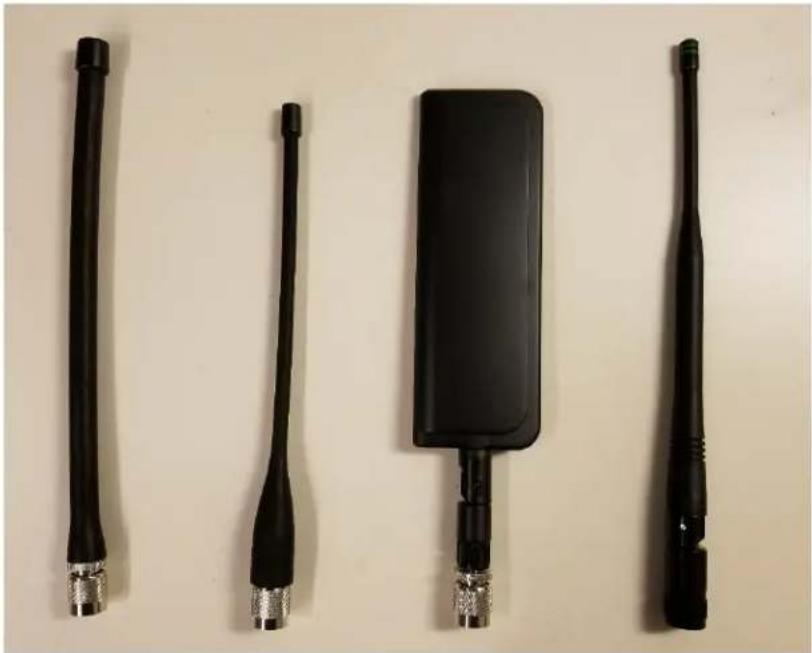

Sınama testi ve denemeler için düşük kazanımlı çok yönlü çubuk antenler her bir bant için mevcuttur.
| NB-N500008A-US | N500 900 MHz Çubuk Anten |
| NB-N500009A-US | N500 700 MHz Çubuk Anten |
| NB-N500010A-US | N500 450 MHz Çubuk Anten |
| NB-N500012A-US | N500 220 MHz Çubuk Anten |
Bu çubuk antenler genellikle birim kazanç veya 0 dB değerine yakındır. Aşağıda resmi verilenler soldan sağa doğru çubuk antendir (220 MHz, 450 MHz, 700 MHz ve 900 MHz)
220 MHz ve 450 Mhz çubuk antenlerin optimum frekans eşleşmesi için doğru uzunlukta kısaltılmaları gerektiğine dikkat edin. Doğru uzunluğu belirtmek üzere her antenle birlikte bir talimat notu verilmektedir. Bu talimat notlarının resmi aşağıdakidır:
| FREQUENCY MHz | LENGTH (INCHES) |
| 135 | 7 7/8 |
| 140 | 7 5/8 |
| 145 | 7 1/4 |
| 150 | 7 |
| 155 | 6 3/4 |
| 160 | 6 1/2 |
| 165 | 6 5/16 |
| 170 | 6 1/8 |
| 175 | 6 |
| 220 | 4 5/8 |
| 225 | 4 1/2 |
CUTTING INSTRUCTIONS
Çubuk antene ek olarak, Cambium ayrıca Yagi antenleriyle saha kurulumları için çok yönlü anten seçenekleri de sunmaktadır. Bu antenlerin teknik özellik sayfaları Cambium web sitesinde bulunabilir.
| Model No | Cambium Açıklama |
| NB-N500020A-GL | Yagi Anten, 900 MHz 6,5 dBd, Tek Direkli |
| NB-N500021A-GL | Yagi Anten, 900 MHz 10 dBd, Tek Direkli |
| NB-N500022A-GL | Yagi Anten, 700 MHz 10 dBd, Tek Direkli |
| NB-N500024A-GL | Yagi Anten, 406-430 MHz 6,5 dBd, Tek Direkli |
| NB-N500025A-GL | Yagi Anten, 406-430 MHz 10 dBd, Tek Direkli |
| NB-N500026A-GL | Yagi Anten, 450-470 MHz 6 dBd, Tek Direkli |
| NB-N500027A-GL | Yagi Anten, 450-470 MHz 10 dBd, Tek Direkli |
| NB-N500042A-GL | Yagi Anten, 215-225 MHz 6,5 dBd, Tek Direkli |
| NB-N500029A-GL | NB-N500029A-GL |
| NB-N500044A-GL | NB-N500044A-GL |
| NB-N500045A-GL | NB-N500045A-GL |
| NB-N500053A-GL | NB-N500053A-GL |
| NB-N500046A-GL | NB-N500046A-GL |
| NB-N500030A-GL | Yagi Anten, Kurulum Setli, 900 MHz 6,5 dBd, Tek Direkli |
| NB-N500031A-GL | Yagi Anten, Kurulum Setli, 900 MHz 10 dBd, Tek Direkli |
| NB-N500032A-GL | Yagi Anten, Kurulum Setli, 700 MHz 10 dBd, Tek Direkli |
| NB-N500034A-GL | Yagi Anten, Kurulum Setli, 406-430 MHz 6,5 dBd, Tek Direkli |
| NB-N500035A-GL | Yagi Anten, Kurulum Setli, 406-430 MHz 10 dBd, Tek Direkli |
| NB-N500036A-GL | Yagi Anten, Kurulum Setli, 450-470 MHz 6 dBd, Tek Direkli |
| NB-N500037A-GL | Yagi Anten, Kurulum Setli, 450-470 MHz 10 dBd, Tek Direkli |
| NB-N500052A-GL | Yagi Anten, Kurulum Setli, 215-225 MHz 6,5 dBd, Tek Direkli |
| NB-N500041A-GL | Anten Kurulum Seti, 50 ayak (15,24 m) |

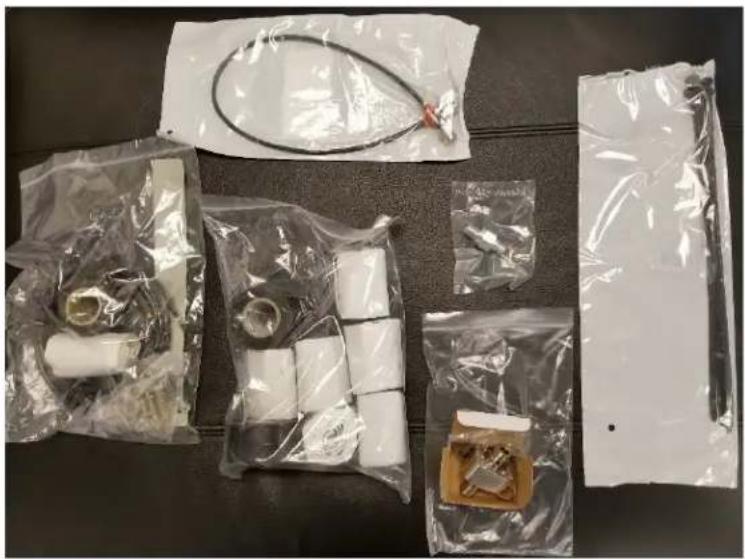

Yagi antenler iki ayak kılavuzuyla veya entegre kurulum setiyle sunulmaktadır. Kurulum setli olarak satın alınan Yagi antenlerde, antenle birlikte aşağıdaki resimde gösterilen kalemler verilir:
Takılı 25' kablo
- Topraklama seti
• Hava koşullarına karşı koruma seti
- Kontra somun monteli RF yüksek gerilim koruyucu
- Ekstra N-tipi konektör (kurulumu yapan kişinin 25 ayak (7,62 m) ya da 50 ayak (15,24 m) uzunluğunda saplama kabloyu kısaltmak istemesi durumunda kullanılır.
- İki ayak (0,60 m) uzunluğunda atlama kablosu (N-Tipi'den TNC'ye)
- Kablo bağları
Çok yönlü anten bağımsız olarak sunulmaktadır. Daha kolay anahtar teslim bir kurulum için NB-N500041A-GL kurulum setinin çok yönlü antenle uyumlu 50 ayak (15,24 m) kablosu vardır.

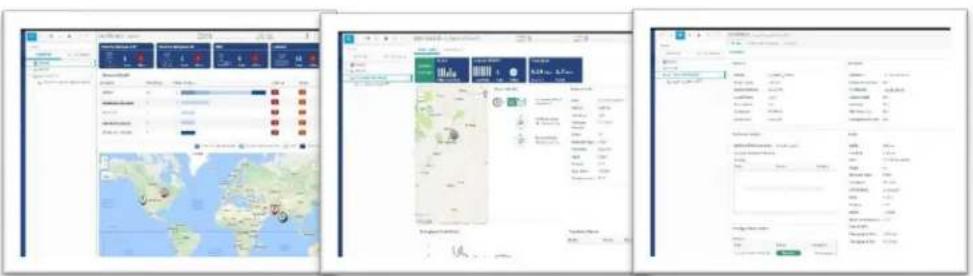

cnReach cihazı cnMaestro tarafından yönetilebilir. cnMaestro yerinde veya bulut tabanlı sürümü sunulmaktadır (bulut sürümü cnReach telsizlerini 2018 yılı sonunda destekleyecek).
cnMaestro ve yazılım indirmeleri hakkında daha fazla bilgi http://www.cambiumnetworks.com/linkplanner adresindeki Cambium Networks web sitesinden temin edilebilir
Sunucu kurulum ve yapılandırılması için cnMaestro dokümanlarına bakın. cnReach cihazlarının cnMaestro ile etkileşimini yapılandırmak için bakılması gereken konu başlığı Bölüm 2: Sistem Konfigürasyonu.
cnMaestro'nun özellikle cnReach ile kullanılabilecek özellikleri aşağıda listelenmiştir:
| Kurulum | Bulut Barındırmalı Web PortalıMüşteri Barındırmalı VMware OVATarayıcı Tabanlı Web Kullanıcı Arayüzü |
| Görselleştirme Ağ Genelinde Tam Görünürlük | |
| ePMPTM, cnPilotTM, PMP, cnReachTM Çoklu Ürün Görünümlerini DesteklerErişim ve Geri VeriAktarımı Görünümü Kablosuz LAN GörünümüEndüstriyel Nesnelerin İnterneti (IloT) Görünümü (cnReach için)Hiyerarşik Cihaz AğacıGoogle HaritalarEntegrasyonu Cihaz ToplamalarıAğ, Kule, Tesis, AP Grubu | |
| Monitoring Stok Tablosu | |
| Özel Cihaz PanolarınınHaritaları ve Harita Modlarıİstatistikler ve Trendler | |
| Data and Reporting | İstatistik Raporları CSV Formatında Dışarı AktarılırRESTful İzleme API DışarıAktarma CSV ya da PDFFormatında TablolarGrafiksel Raporlar (Q4/17)E-posta Alarmları (Q3/17)WebHooks API (Q4/17) |
| Administration | Birden Fazla Yönetici (en fazla 10)Rol Tabanlı ErişimYönetici Oturum Görünürlüğü |
| Onboarding and Provisioning | Sifir Dokunuşlu Ekleme ŞablonKonfigürasyonu (Q4/17)Toplum Yazılım Dağıtımı (Q4/17)Yazılım Güncellemesi (Q4/17) |
| Troubleshooting and Forensics | Kuleden Kenar Görünümü DurumDenetlemeli Alarmlar, OlaylarAlarm Geçmişi |
| Security SSL Üzerinden İletişim | |
| Gelen İnternet Erişimi YokTrafik Yolu Dışına YerleştirilirGüvenlik Duvarı ve NAT Dostu | |

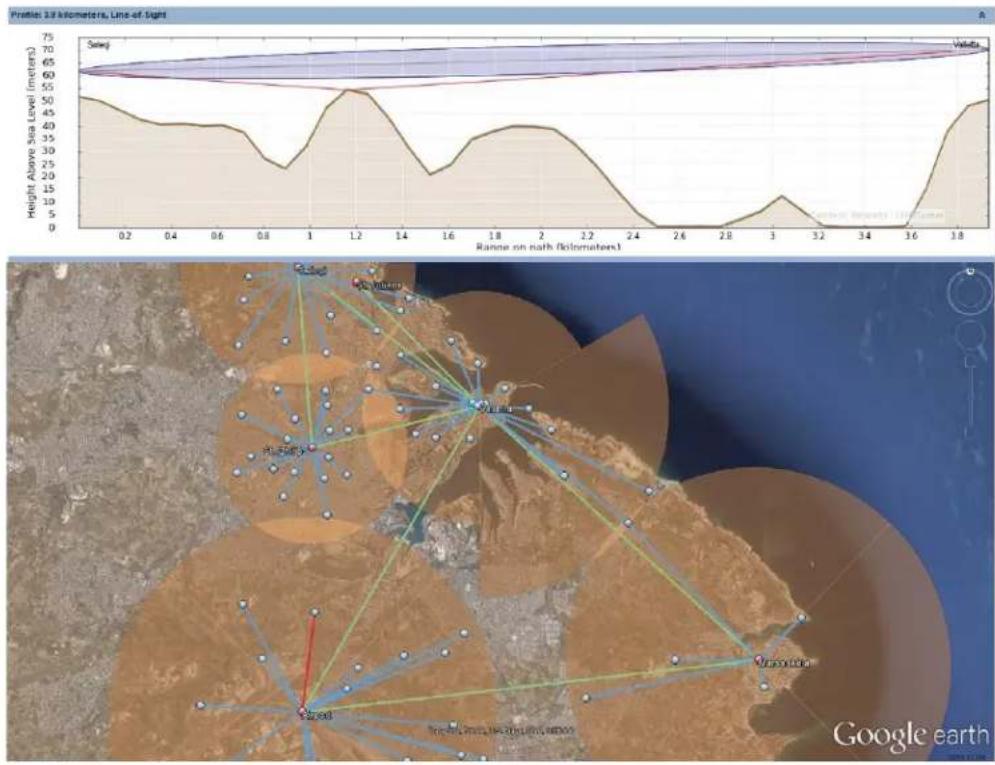

LINKPlanner
Noktadan noktaya ve noktadan çoklu noktaya çözümlerimizle kullanılmak üzere tasarlanmış olan LINKPlanner ağlarını zı optimum kurulum ve maliyet etkin şekilde kolayca ve hızlica tasarlayabilmenizi sağlar. LINKPlanner programı, Cambium Networks destek sitesinden indirilebilecek ücretsiz, kullanımı kolay bağlantı tasarım aracıdır. cnReach kurulumlarını destekleyecek olan bazı özellikler şunlardır:
- En zorlu ortamlarda bile yüksek güvenilirliğe sahip kablosuz bağlantı tasarlayın
Tek veya birden fazla bağlantıyı aynı anda planlayın ve optimize edin - Noktadan Çoklu Noktaya (PMP) ve Noktadan Çoklu Noktaya (PMP) ürünler dahil projenin tamamını planlayın
- Lisanslı ve lisanssız ürünlerin her ikisi için de hesaplamalar gerçekleştirilir
- Arazi profillerini ve yağmur zayıflatması gibi çevresel faktörleri otomatik olarak yükleyin
- Noktadan noktaya kablosuz ağınızın tümünün kapsamlı genel görünümünü Google™ Earth üzerinden görüntüleyin
- Coğrafya, mesafe, anten yüksekliği ve iletim gücüne göre "olursa ne olur" senaryoları oluşturun ve performans üzerindeki etkilerini anında görün
- Projeksiyonu yapılan performansı doğrulayan ve zaman tasarrufu sağlayan kurulum kılavuzlarına katkı sağlayan raporlar oluşturun
- Noktadan Çoklu Noktaya (PMP) ve Noktadan Noktaya (PTP) ağları için aksesuarlar dahil olmak üzere malzeme listesi oluşturun
line
| Range on nath (kilometers) | Height Alone Sea Level (meters) | | --------------------------- | -------------------------------- | | 0.2 | 50 | | 0.4 | 45 | | 0.6 | 40 | | 0.8 | 35 | | 1.0 | 25 | | 1.2 | 55 | | 1.4 | 40 | | 1.6 | 20 | | 1.8 | 40 | | 2.0 | 45 | | 2.2 | 40 | | 2.4 | 0 | | 2.6 | 0 | | 2.8 | 0 | | 3.0 | 15 | | 3.2 | 0 | | 3.4 | 0 | | 3.6 | 0 | | 3.8 | 50 | | 4.0 | 75 |Bilinmeyen bir IP Adresi Alma
Telsizin IP adresi kullanıcı tarafından istenildiğinde değiştirilebilir. Her bir arayüze farklı IP adresleri atamak da mümkündür; Eth1, Eth2, Radio1, Radio2 katman 3 yolunu kullanırken. Telsizin IP adresi bilinmiyorsa, IP adresini öğrenmek için CLI kullanılabilir veya telsiz fabrika varsayılan IP adresine geri döndürülür ve yeniden yapılandırılır.
Dikkat Telsizi CLI üzerinden varsayılana döndürme aynı zamanda telsiz radyo frekansını ve telsiz ayarlarını da varsayılana döndürecek bu da tüm aktif radyo frekans bağlantılarını kapatacak.
Bilgisayarınız varsayılan telsiz IP adresiyle aynı alt ağdaysa ve haberleşme sağlanamıyorsa, telsizin IP adresinin değişmiş olması olasıdır. Daha önce kurulmuş telsizlerde bu genel bir durumdur.
Not Mevcut IP adresi değişikliklerini bir işaret kalemiyle izlemek için telsizin alt kısmına hafif renkli elektrik bantı uygulanması iyi bir uygulamadır.
İhtiyacınız olan IP adresini almak için aşağıdaki ekipmanı kullanın:
- Seride USB kablo
• Standart CAT5 Ethernet kablosu
• cnReach N500 DB-9 ile RJ-45 adaptörü
Seriden USB'ye kablosunu bilgisayara takın ve üretici talimatlarına göre sürücüleri yükleyin (İşletim Sistemi cihazı tanımadiysa gerekir).
1 COM bağlantı noktasının işletim sistemi tarafından cihaza tahsis edildiğine dikkat edin.
2 RJ-45'ten DB9 adaptörünü özelliği Seriden USB'ye kablo üzerindeki DB9 Seri bağlantı noktasına bağlayın.
3 CAT5 Ethernet kablosunu RJ-45 - DB9 adaptörüne takın.
4 Mahfazalı telsizdeki SERİ bağlantı noktalarına bakın. Turuncu renkle yanıp sönen LED ışıklı SERİ bağlantı noktası CLI bağlantı noktasıdır. Cat5 Ethernet kablosunu takın.
Dikkat cnReach N500 telsizleri Seri ve Ethernet bağlantı noktalarının her ikisi için de RJ-45 konektörleri kullanır. Bu da bir Ethernet kablosunun bir Seri bağlantı noktasına ve tersi yönde takmanın mümkün olduğu anlamına gelir.

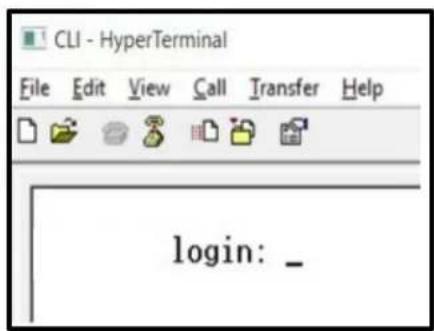

5 Teraterm, PuTTY ya da HyperTerminal gibi bir terminal emülatörü açın ve 115200 8N1 üzerinden bilgisayarın COM bağlantı noktasına bağlanın.
6 Enter'a Basin. Giriş yapmanız istenecek. Kullanıcı adı: admin
| > show ifconfig | |
| eth0 | Link encap:Ethernet HWaddr 70:F1:E5:00:00:00UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:78331 errors:0 dropped:0 overruns:0 frame:0TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:1000RX bytes:6290948 (5.9 MiB) TX bytes:5780242 (5.5 MiB) |
| eth1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST MULTICAST MTU:1500 Metric:1RX packets:0 errors:0 dropped:0 overruns:0 frame:0TX packets:0 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) |
| eth1.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST PROMISC MULTICAST MTU:1500 Metric:1RX packets:0 errors:0 dropped:0 overruns:0 frame:0TX packets:0 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) |
| eth2 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:78331 errors:0 dropped:0 overruns:0 frame:0TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:4802659 (4.5 MiB) TX bytes:5687626 (5.4 MiB) |
| eth2.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1RX packets:78309 errors:0 dropped:0 overruns:0 frame:0TX packets:54503 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:4801633 (4.5 MiB) TX bytes:5687584 (5.4 MiB) |
| lo | Link encap:Local Loopbackinet addr:127.0.0.1 Mask:255.0.0.0UP LOOPBACK RUNNING MTU:16436 Metric:1RX packets:179 errors:0 dropped:0 overruns:0 frame:0TX packets:179 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:1023108 (999.1 KiB) TX bytes:1023108 (999.1 KiB) |
| rad1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:86289 errors:0 dropped:0 overruns:0 frame:0TX packets:110240 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:500RX bytes:7909518 (7.5 MiB) TX bytes:8173919 (7.7 MiB) |
| rad1.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1RX packets:86289 errors:0 dropped:0 overruns:0 frame:0TX packets:110240 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:6701472 (6.3 MiB) TX bytes:8173919 (7.7 MiB) |
| vlan1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2inet addr:192.168.0.3 Bcast:192.168.0.255 Mask:255.255.255.0UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:116234 errors:0 dropped:0 overruns:0 frame:0TX packets:82339 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:8000170 (7.6 MiB) TX bytes:6196725 (5.9 MiB) |
8 Telsiz konfigürasyonunun rotası belirliyse, her bir arayüzün benzersiz bir IP adresi alması mümkün. Bu defa, show ifconfig her bir fiziksel arayüzün IP adresini verecektir.
9 Kullanıcı Arayüzüne Eth1/Eth2 arayüzü IP adreslerinden biriyle o arayüze doğrudan bağlantı üzerinden erişilebilir.
Not Dizüstü Bilgisayar/Bilgisayara Ethernet haberleşmesini kurmak için bağlı arayüzle aynı alt ağda sabit bir IP adresi verilmelidir.
> show ifconfig
eth0 Link encap:Ethernet HWaddr 70:F1:E5:00:00:00
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:0 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:6418040 (6.1 MiB) TX bytes:5891577 (5.6 MiB)
eth1 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.1.3 Bcast:192.168.1.255 Mask:255.255.255.0
UP BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth2 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.2.3 Bcast:192.168.2.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:62 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:4903550 (4.6 MiB) TX bytes:5797191 (5.5 MiB)
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:200 errors:0 dropped:0 overruns:0 frame:0
TX packets:200 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:1145456 (1.0 MiB) TX bytes:1145456 (1.0 MiB)
rad1 Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2
inet addr:10.10.10.1 Bcast:10.10.10.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:87269 errors:0 dropped:17 overruns:0 frame:0
TX packets:111408 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:500
cnReach Modülü Montajı
cnReach modülü yatay bir yüzeye veya DIN raylı montaj seçenekli DIN-Ray üzerine yerleştirilebilir. cnReach telsizleri hava şartlarına karşı korumalı kabinlere veya iç mekana KURULMALIDIR. cnReach modülleri dış mekan kurulumları için tasarlanmamıştır.
Uyari
Personelin güvenli olmayan seviyelerdeki RF enerjisine maruz kalmadığından emin olun. Üniteler güç verildikten hemen sonra RF enerjisi yaymaya başlar.
Aşağıdaki kılavuzlara uyun:
cnReach modülü çalışır durumdayken, asla antenin önünde çalışmayın.
Anten saplama kablosunu bağlamadan veya bağlantıı kesmeden önce her zaman cnReach modülünden gücü kesin.
Kurulum İşlemi
Başarılı ağ kurulumları, ön görülebilir şekilde kurulan, zaman içerisinde iyi performans gösteren ve beklenmeyen koşullardan hızlica kurtarılan kurulumlardır. Ağlardaki sorunları giderme deneyimimiz bize aşağıdakikerileri çekinceleri dikkate alarak ağları planlamayı, kurmayı ve sorun gidermeyi öğretti. Başarılı bir ağ kurmak için şu adımları uygulayın.
Planlama
- Müşterinin uygulamasını ve gereken ağ aktarım hızını anlayın. Lisanslı ürün spektrumundaki dar bant kanallarda çalışırken bu özellikle önemlidir. Özellikle Noktadan Çoklu Noktaya (PMP) ağları planlarken yoklama döngülerini ve her bir yoklamanın boyutlarını hesaba katın.
- Telsizleri ilk kurulumdan önce istenilen ekipman sınırlarında test edin. Kablo bağlantı şemalarını, kabloları ve cnReach modülü ayarlarını onaylamak için seri ya da genel amaçlı G/Ç ekipmanıyla arayüz etkileşiminde bulunduğunda bu özellikle önemlidir.
Cambium Networks LINKPlanner aracını kullanarak her bir bağlantı için yol incelemesi gerçekleştirin. - Beklenen sinyal gücü, RF gürültüsü ve üst üste binen ağları göz önünde bulundurarak, istenilen ağ aktarım hızını elde etmek için telsiz ayarlarını planlayın.
- Bant içi gürültü düzeyini örneklemek için bir Konum İncelemesi gerçekleştirin.
- Telsizleri, telsiz aksesuarlarını, kabloları, konektörleri, adaptörleri, antenleri, kuleleri/direkleri, dirsekleri ve diğerlerini içeren ekipman listesi hazırlayın.
LINKPlanner
- Cambium Networks LINKPlanner yazılımı ve kullanıcı kılavuzunun indirilebileceği destek web sitesi: http://www.cambiumnetworks.com/linkplanner
- LINKPlanner yol profillerini içeri aktarır ve yol üzerindeki veri hızlarını ve güvenilirliğini tahmin eder. Sistem tasarımcısının farklı anten yüksekliklerini ve RF güç ayarlarını denemesini sağlar. Yapılandırma, hizalama ve çalışmada kullanılacak parametreleri tanımlayan bir kurulum raporu çıkarır. Tahmin edilen ve gerçek bağlantı performansını karşılaştırmak için kurulum raporunu kullanın.
Site Survey
Konum incelemesi konumdaki bant içi gürültü düzeylerini kontrol etmek için spektrum analiz aleti ya da alternatif spektrum aracını kullanır.
- Bant içi gürültü düzeyleri ağ tasarımına etki edeceğinden, Cambium Networks standart ağların kurulumunda bunu önemli bir adım olarak değerlendirir.
- Konum incelemesinin diğer yönleri mevcut kurulu koaksiyel iletim hatları, buji kabloları, yüksek gerilim koruyucuları ve antenlerdeki Geri Dönüş Kaybı ya da Gerilim Duran Dalga Oranını (VSWR) taramak süpürmek Konum incelemesini içerir.
- Aynı yerde bulunan sistemlerdeki parazitlerin olası nedenlerini tespit etmek.
Kurulum
- LINKPlanner kurulum raporunda önerildiği gibi anteni manyetik azimuth açısına hizalamak için pusula kullanın
- Görüntülenen RSSi değerini optimize etmek için GUI'de RF tanılama aracının sonuçlarını izleyerek hizalamada ince ayar yapın. Bu değer LINKPlanner yazılımda tahmin edilen değerle karşılaştırılabilir. LINKPlanner öngörüsünden olacak tüm sapmalar kurulum tamamlanmadan önce düzetilmeli.
- Tüm mekanik bağlantılara düzgün şekilde dönme momenti uygulayın.
-
Açıkta kalan tüm RF ve elektrik bağlantılarına hava koşullarına karşı uygun koruma materyalleri uygulayın.
-
Telsiz ya da spektrum analiz aleti kullanarak kurulumu yapılan nihai donanımla (örn anten, kablo) gürültü tabanını ölçün. Dahili spektrum analiz aleti kanaldaki ve komşu kanaldaki gürültü düzeylerini taramak için kullanılabilir.
- Gerçekte alınan sinyal gücüyle yol incelemesindeki beklenen sinyal gücünü karşılaştırın.
- Konumdan ayrılmadan önce dahili RF Aktarım Hızı tanılama aracı ve/veya iperf gibi bir aktarım hızı aracı kullanarak aktarım hızı ve gecikme süresi testleri gerçekleştirilir.
- Konumdan ayrılmadan önce başarılı müşteri veri testini onaylayın.
Sorun Giderme
- SCADA ana yoklamalarından müşteri başarı/başarısızlık istatistiklerini alın.
- Telsiz ayarların kaydedin (ekran görüntü}süyle ve/veya aktif konfigürasyon dosyasıyla).
- Telsiz istatistiklerini kaydedin (ekran görüntü}süyle ve diğerleriyle).
• LAN istatistiklerini kaydedin (ekran görüntüstyle ve diğerleriyle). - Terminal sunucu istatistiklerini kaydedin (ekran görüntü}süyle ve diğerleriyle).
- Telsiz ve/veya spektrum analiz aletiyle gürültü ölçümü gerçekleştirin.
- Sorunlu bağlantı daki Erişim Noktasından tanılama yuva kaydınlı alın.
- Ağ analiz aletiyle (konum analiz aleti, kablo ve anten test aleti olarak da adlandırılır) kablo ve antende kayıp araması yapın.
Ürün Broşürü - sadece 450 MHz ürünü
Kullanım Amacı
Cambium Networks cnReach N500 450 MHz ETSI RED serisi telsiz ürünleri, Noktadan Çoklu Noktaya (PMP), Noktadan Noktaya (PTP) ve Uçtan Uca Tekrarlayıcı (BTB) mikrodalga hatlan üzerinden veri gönderimini destekler. Bu telsiz ekipmanı sadece sabit dış mekan kurulumlarına yönelik profesyonel kullanım için tasarlanmıştır. Bu telsizlerin dış antene bağlı “konektör fonksiyonlu” ünite modellerine mevcuttur.
Kurulum ve Çalıştırma
Bu ürünün yükleme ve çalıştırma işlemlerinin karmaşık olmasından dolayı Cambium, çalıştırma işleminin örünün kurulu olduğu bölgedeki kuralalla uyumlu olmasını sağlamak için sisteminin kurulum ve yönetiminin bir profesyonel tarafından yapılmasını önerir. Lütfen bu broşörde yer alan talimatlan uygulayın. PMP, PTP ve BTB kurulum ve çalıştırma hakkında daha fazla bilgi, örünün kullanım kılavuzunda mevcuttur; daha fazla bilgi için aşağıdaki bağlantıya göz atın.
Kurulumu yapan kişinin kurulum görevini gerçekleştirililecek düzeyde yeterli bilgi, beceri ve deneyime sahip olması gerekir ve bu kişi şunlardan sorumludur
- Telsiz mevzuatı, elektrikli aletlerin kurulum mevzuatı, aşını gerilim koruma mevzuatı ve "yüksekte çalışma" mevzuatı da dahil olmak üzere yürürlükteki mevcut ulusal mevzuatlara aşına olmak
- Kurulumu Cambium Networks talimatlarına göre gerçekleştirmek
- Ekipman ayarlarının ulusal ya da bölgesel mevzuatlara uygun olduğunu onaylamak
Kurulum sırasında lütfen aşağıdaki önemli talimatları uygulayın. Bu işlem, ekipmanın ulusal düzenleyici mevzuatlara uyumluluğunu sağlayacaktır.
N500 450 MHz ETSI RED serisi ekipmanın en son donanım yazılımı sürümöyle donatıldığından emin olun (cnReach_01-20 veya üzeri). Yazılım, Cambium Destak Merkezi web sitesinden temin edilebilir; blz. aşağıdaki bağlantı.
Ürün Güvenlik Bilgileri
Aşağıdaki güvenlik kurallarına uyun:
- Kurulum sırasında ekipmana elektrik verilmediğinden emin olun. Servis bakımı yapmadan önce daima ekipmanın güç bağlantısını kesin.
-
Verici açık durumdayken anten yakınında zararlı düzeyde RF radyasyonu bulunur,
-
N500 450 MHz serisi verici antenin aşağıda sunulmuş olan minimum güvenli
- mesafe sınırına uyun.
- Ekipmanın insanlar için herhangi bir radyasyon tehlikesi oluşturmayacak şekilde kurulduğundan emin olun.
- Yüksek ortamlarda çalışırken aşın dikkatlı olun. Ulusal "yüksekte çalışma" mevzuatına uyun. Eğitim almış "yetkin" personel kullanın.
- Enerji nakil hatları yakınında çalışırken aşırı dikkatli olun.
- Kablolama tesisatı için daima nitelikli bir elektrikçi kullanın.
- Ekipmana güç sağlamak için daima belirtilmiş olan Cambium N500 450 MHz ETSI RED platformu güç kaynağı ünitesini (PSU) kullanın. Cambium tarafından tedarlık edilen belirtilmiş PSU ünitesinin kullanılmaması ekipman hasarna ve güvenlik tehlikesine neden olabilir.
- Yapıların, ekipmanların ve insanların elektrostatik boşalıma karşı aşağıdakiler gerçekleştirilerek korunmalan gerekir:
• ekipmanın, yıldırım düşmesine karşı korunduğu bir bölgeye yerleştirilmesiyle
- aşın akımlın aynı bir sağlam yolla toprağa iletiimesini sağlayacak uygun paratoner kurulumuyla.
- opraklama bağlı ve geçici aşın gerilim koruması gereklıdır. Cambium tarafından belirtilmiş olan aşın gerilim koruyucularını kullanın.
- Dış mekan ortamına maruz kalacak bağlantılar için dış mekana uygun kablolar kullanın. Cambium tarafından önerilen kablolan kullanın.
Ürünler aşağıdaki frekans bantlarında gösterilen en yüksek güçte çalıştırılır:
| ÇalıştırmaFrekansBandı | ABStandardı | Maksimum GüçSını (EIRP) | İzin verilenkullanım | Bu frekans bandinidestekleyen N500üniteler |
| 406 – 470MHz | EN 300 113 | 8 Watt / 39 dBm | Tüm ABülkelerinde genelkullanımauygundur | Tüm cnReach 450MHz ETSI REDserisi telsizler |
AB'de kurulumu yapılan N500 450 MHz ETSI RED serisi ürünler için verici anten ve insanlar arasındaki minimum güvenli mesafe 2,52 metredir.
AB'de Çalıştırma - Kullanım izni kısıtlamaları ve gereklilikleri:-
• Bu ekipman sadece çevreye uygun şekilde korunan kabinlerde kullanım içindir.
Cambium N500 450 MHz ETSI RED serisi ürünler, farklı ülkelerdeki frekans planlamasına bağlı olmak üzere, lisansli frekans bantlarında çalışacak şekilde yapılandırılabılır. Operatörler/ Son Kullanıcilar ekipmannan çalıştırma İşlemlinin yapılacağı ülkede yürürlökte bulunan mevzuata göre kurulum ve çalıştırma işlemlerinin gerçekleştirilmesini sağlamalı ve gerekli lisans ya da izinleri almalıdır.
Basitleştirilmiş AB Uygunluk Beyanı
İsbu beyan metniyle üreticiCambium Networks Ltd. şirketi, cnReach N500 450 MhzETSI RED telsiz ekipman türlerinin 2014/53/EU Yönergesiyle uyumlu olduğunu beyan eder. AB uygunluk beyanının tam metnine erişlebilecek Internet adrest:
http://www.cambiumnetworks.com/ec_dofc
Atık Elektrikli ve Elektronik Ekipmanlar (WEEE) Yönergesi
Lütfen Elektronik ve Elektrikli Ekipmanları veya Elektronik ve Elektrikli Aksesuarları ev abıklarınızla birlikte atmayın. Bazı Ülkelerde ya da bölgelerde elektrikli ve elektronik ekipman abıklarının yönetimi için toplama sistemleri kurulmuştur. Avrupa Birliği ülkeleri için geçerli olmak üzere, ünlizideki atık toplama sistemi hakkında bilgi için yerel ekipman tedarlıkı temsilicinizle veya Cambium Networks Destak Merkezi'yle iletişime geçin.
Faydalı İnternet Bağlantıları
Kullanım Kılavuzu: https://www.cambiumnetworks.com/guidesTeknik Eğitim: https://learning.cambiumnetworks.com
Cambium Destek Merkezi: https://support.cambiumnetworks.com
Hungarian (HU)
