Caractéristique	Détails
Type de produit	Terminal de communication sans fil
Fréquence de fonctionnement	900 MHz
Débit de données	Jusqu'à 200 kbps
Portée	Jusqu'à 100 km en ligne de vue
Connectivité	Ethernet, RS-232, RS-485
Alimentation	PoE (Power over Ethernet)
Température de fonctionnement	-40°C à +60°C
Dimensions	240 x 160 x 50 mm
Poids	1,5 kg
Utilisation	Idéal pour les applications IoT et les réseaux de capteurs
Maintenance	Vérification régulière des connexions et mises à jour du firmware
Sécurité	Chiffrement AES pour la protection des données
Garantie	1 an

FOIRE AUX QUESTIONS - cnReach N550 Cambium Networks

Comment configurer le Cambium Networks cnReach N550 ?

Pour configurer le Cambium Networks cnReach N550, connectez-vous à l'interface web via un navigateur en utilisant l'adresse IP par défaut. Suivez les instructions du guide de démarrage rapide pour paramétrer les paramètres de réseau, de sécurité et de connectivité.

Que faire si je ne peux pas accéder à l'interface web du N550 ?

Vérifiez que votre ordinateur est connecté au même réseau que le N550. Assurez-vous également que l'adresse IP utilisée est correcte. Si le problème persiste, redémarrez le N550 et essayez à nouveau.

Comment réinitialiser le Cambium Networks cnReach N550 aux paramètres d'usine ?

Pour réinitialiser le N550 aux paramètres d'usine, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent. Cela réinitialisera tous les paramètres.

Pourquoi la connexion réseau est-elle instable sur le N550 ?

Une connexion réseau instable peut être due à plusieurs facteurs, notamment des interférences radio, une mauvaise configuration des antennes ou une distance excessive entre les appareils. Vérifiez l'emplacement et l'orientation des antennes, et assurez-vous que les paramètres de fréquence sont optimisés.

Comment mettre à jour le firmware du Cambium Networks cnReach N550 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site de Cambium Networks. Connectez-vous à l'interface web du N550, allez dans la section 'Mise à jour du firmware' et téléversez le fichier téléchargé. Suivez les instructions à l'écran pour finaliser la mise à jour.

Le N550 ne s'allume pas, que faire ?

Si le N550 ne s'allume pas, vérifiez l'alimentation et assurez-vous que l'appareil est correctement branché. Essayez d'utiliser un autre adaptateur secteur si possible. Si rien ne fonctionne, contactez le support technique pour obtenir de l'aide.

Comment résoudre les problèmes de latence sur le réseau ?

Pour résoudre les problèmes de latence, vérifiez la bande passante disponible et le nombre d'appareils connectés. Assurez-vous que la QoS (Qualité de Service) est configurée correctement pour prioriser le trafic essentiel. Une analyse de réseau peut également aider à identifier des goulets d'étranglement.

Où trouver des ressources supplémentaires pour le Cambium Networks cnReach N550 ?

Des ressources supplémentaires, y compris des guides d'utilisation, des FAQ et des mises à jour de firmware, sont disponibles sur le site web de Cambium Networks, dans la section 'Support' dédiée au produit N550.

MODE D'EMPLOI cnReach N550 Cambium Networks

• Síťovým analyzátorem (též analyzátor instalace, kabelový a anténní tester) proměřte ztráty na kabelech a na anténě.PŘÍRUČKA PRO RYCHLÉ SPUŠTĚNÍ cnReach™ N500 STRANA 39 Produktový leták – pouze pro 450MHz produktGUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 40 French (FR) Référence rapide Version actuelle du logiciel Ce guide se réfère à la version du système 01-31 contenant les versions suivantes du logiciel qui peuvent être téléchargées depuis le site web d'assistance de Cambium Networks : https://support.cambiumnetworks.com/files/n500/ Micrologiciel SE : cn-EBX.5.2.17e_update

rf_1.48.17487-400 (450 MHz FCC modèles)

rf_1.48.17487-400g2 (450 MHz ETSI RED modèles) rf_1.48.17487-700g2 rf_1.48.17487-900 rf_1.48.17487-200 Modules logiciels optionnels : cs-5.2.17d_module (pour station 1+1 haute disponibilité) wr-5.2.17d_module (pour fonctionnalité de remplacement de fil)

Attention Veuillez noter qu'il existe différents fichiers de micrologiciel radio disponibles, vous devez utiliser celui correspondant à la bande de la radio de votre unité. La bande est indiquée dans le nom de fichier (ex. 450 = radios 450 MHz ; 900 = 900 MHz). Informations pour la connexion par défaut Adresse IP par défaut : 192.168.0.3 Nom d'utilisateur par défaut : admin Mot de passe par défaut : admin Veuillez-vous reporter à la section Obtenir une adresse IP inconnue dans le Guide de démarrage rapide si vous ne parvenez pas à accéder à l'interface Utilisateur. Accéder à l'interface utilisateur Pour accéder à l'interface utilisateur, vous devez établir une connexion sécurisée HTTPS (ou une connexion HTTP, selon la configuration de la radio) au moyen d'un navigateur web, soit par connexion directe au port Ethernet, soit par la liaison radio active.

• S'assurer que votre ordinateur est configuré avec une adresse IP du même sous-réseau que l'adresse IP par défaut.

• Saisir https://<ADDRESSE IP> dans la barre d'adresse; ex.: https://192.168.0.3

• S'il s'agit de votre première tentative de connexion par https, il se peut que le navigateur émette un avertissement concernant la confidentialité. Les certificat sont habituellement associée avec les noms de domaine complets et non avec les adresses IP individuelles, cet avertissement est donc totalement normal.GUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 41 Contacter Cambium Networks Site web d'assistance : http://support.cambiumnetworks.com/ Site web principal : http://www.cambiumnetworks.com Demandes d'ordre commercial : [e-mail] Liste de numéros d'appel : http://www.cambiumnetworks.com/contact Adresse : Cambium Networks

Rolling Meadows, IL 60008GUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 42 Composants du système cnReach Module radio Un système cnReach est composé des composants suivants :

• Des modules radios disponibles dans plusieurs bandes de fréquences ; l'accès au spectre dépend de l'emplacement géographique et de votre accès au spectre à utiliser. Fréquences

• 900 Mhz avec et sans licence ─ Modèles FCC ─ Modèles pour l'Australie

• 757-758 et 787-788 MHz avec licence pour les États-Unis uniquement

• 450 Mhz avec licence ─ Modèles ETSI RED (406 – 470 MHz) ─ Modèles US/FCC (406-430 et 450-470 MHz)

• 220 MHz avec licence (217 à 222 MHz) pour les États-Unis uniquement Modules radio simples ou doubles Avec ou sans E/S analogique/numérique intégrée

• Accessoires Alimentations 24 Vcc (« briques » d'entrée CA ou alimentions CA pour montage sur rail DIN) Antennes yagi, omnidirectionnelle ou « fouet » Les antennes yagi et omnidirectionnelle peuvent être achetées avec ou sans kit d'installation incluant le câblage, la suppression de surtension, la mise à la masse et la protection contre les intempéries Montages sur rail DIN Adaptateur DB-9 vers RJ-45 pour accéder au port série sur la radio Connecteurs E/S et alimentation de rechange

• LINKPlanner Un outil de planification et de déploiement mis à disposition par Cambium Networks Interface graphique simple à utiliser s'intégrant à Google Earth ou Google Maps Fournit des prédictions de performances de liaison et de fiabilité Fournit une nomenclature Fournit un rapport d'installation visant à simplifier l'installation et l'alignement des radios cnReach LINKPlanner peut être téléchargé gratuitement depuis le site web de Cambium Networks sur http://www.cambiumnetworks.com/linkplanner

• cnMaestro Solution de gestion pour le cycle de vie complet des réseaux pour les réseaux basés sur les équipements de Cambium Networks. Supporte la gestion de l'intégration, de la performance, des défaillances et de la configuration dans une seule interface centralisée Disponible en versions cloud et sur site.

• Les radios cnReach sont souvent déployées dans des boîtiers NEMA, les radios et alimentation cnReach n'étant pas conçus pour le déploiement dans les environnement exposés à l'eau ou à la poussière.GUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 43 Accessoires Expandeur E/S L'expandeur E/S est un module cnReach sans radio. Il peut être utilisé pour ajouter des entrées/sorties analogiques/numériques à un réseau à large bande, ou des entrées/sorties supplémentaires à un réseau à bande étroite. Il se gère et se configure de la même façon qu'une radio cnReach du point de vue réseautique et gestion. NB-N500001A-US Expandeur E/S N500 NB-N500002A-US Connecteur d'alimentation N500, pièce de rechange NB-N500003A-US Connecteur E/S N500, pièce de rechange NB-N500004A-US Montage sur rail DIN N500 NB-N500005A-US Adaptateur RJ45-DB9 N500 NB-N500013A-GL Alimentation électrique, CA vers 24 Vcc, MONTAGE SUR RAIL DIN NB-N500006B-US Alimentation électrique CA vers 24 Vcc N500 avec cordon d'alimentation pour les États-Unis NB-N500011B-GL Alimentation électrique CA vers 24 Vcc N500 (sans cordon d'alimentation) Chaque module radio cnReach est livré avec un connecteur électrique et un connecteur E/S. Les modèles de cette liste constituent des pièces de rechange pour remplacer les connecteurs endommagés ou perdus. Vous pouvez voir illustrés ci-dessous le connecteur électrique de rechange et le connecteur E/S de rechange.

Montage rail DIN Le montage rail DIN permet le montage du module cnReach sur un rail DIN standard.GUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 44 Alimentations électriques Cambium propose deux alimentations électriques pour la cnReach. La première est une brique CA qui convient pour les bancs d'essai ou les environnements à température contrôlée. La seconde est une alimentation pour rail DIN fonctionnant sur une large plage de températures, montable dans un boîtier NEMA à côté d'une radio montée sur DIN. Attention L'alimentation pour rail DIN est livrée sans cordon d'alimentation. Veuillez également noter la disponibilité de l'alimentation « brique » sans cordon d'alimentation pour importation dans les pays utilisant un cordon d'alimentation autre que US.

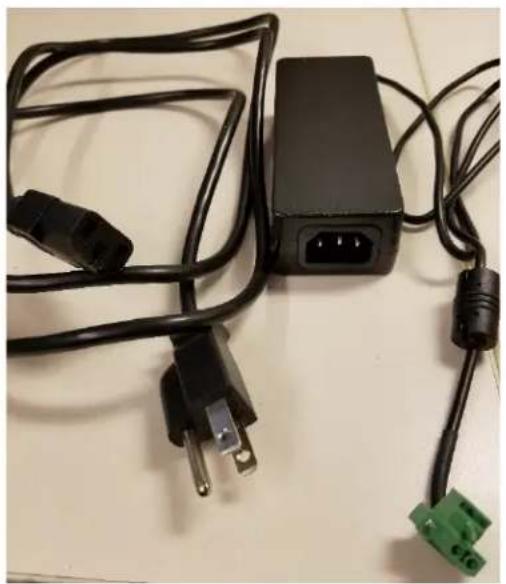

NB-N500006B-US Alimentation électrique CA vers 24 Vcc N500 avec cordon d'alimentation pour les États-Unis NB-N500011B-GL Alimentation électrique CA vers 24 Vcc N500 (sans cordon d'alimentation) NB-N500013A-GL Alimentation électrique, CA vers 24 Vcc, MONTAGE SUR RAIL DINGUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 45 Antennes Cambium Networks propose une gamme d'options d'antennes et de kits d'installation pour vous assister lors de déploiement d'un système complet. Pour les bancs d'essai et les expérimentations, une gamme d'antennes omnidirectionnelles à bas gain « fouet » est disponible pour chaque bande. NB-N500008A-US Antenne fouet 900 Mhz N500 NB-N500009A-US Antenne fouet 700 Mhz N500 NB-N500010A-US Antenne fouet 450 Mhz N500 NB-N500012A-US Antenne fouet 220 Mhz N500 Ces antennes fouet offrent généralement un gain unitaire ou proche de 0 dB. L'image ci-dessous illustre les antennes fouet de gauche à droite (220 MHz, 450 MHz, 700 MHz et 900 MHz)

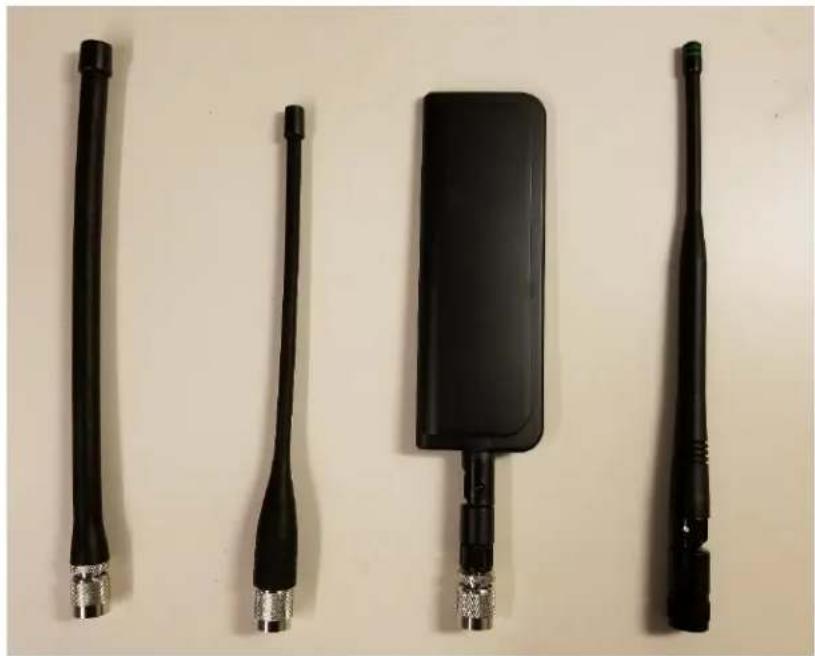

Noter que les antennes fouet 220 Mhz et 450 Mhz doivent être coupées à la longueur correcte pour correspondre de façon optimale à la fréquence. Une fiche d'instructions est comprise avec chaque antenne pour indiquer la longueur correcte. Ces fiches d'instructions sont représentées ci-dessous :GUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 46

En plus des antennes fouet, Cambium offre une sélection d'antennes yagi et omnidirectionnelles pour les déploiements sur le terrain. Les feuilles de spécifications pour ces antennes sont disponibles sur le site web de Cambium. Numéro de modèle Description Cambium NB-N500020A-GL Antenne yagi, 900 MHz 6,5 dBd, polarisation simple NB-N500021A-GL Antenne yagi, 900 MHz 10 dBd, polarisation simple NB-N500022A-GL Antenne yagi, 700 MHz 10 dBd, polarisation simple NB-N500024A-GL Antenne yagi, 406-430 MHz 6,5 dBd, polarisation simple NB-N500025A-GL Antenne yagi, 406-430 MHz 10 dBd, polarisation simple NB-N500026A-GL Antenne yagi, 450-470 MHz 6 dBd, polarisation simple NB-N500027A-GL Antenne yagi, 450-470 MHz 10 dBd, polarisation simple NB-N500042A-GL Antenne yagi, 215-225 MHz 6,5 dBd, polarisation simple NB-N500029A-GL NB-N500029A-GL NB-N500044A-GL NB-N500044A-GL NB-N500045A-GL NB-N500045A-GL NB-N500053A-GL NB-N500053A-GL NB-N500046A-GL NB-N500046A-GL NB-N500030A-GL Antenne yagi avec kit d'installation, 900 MHz 6,5 dBd, polarisation simple NB-N500031A-GL Antenne yagi avec kit d'installation, 900 MHz 10 dBd, polarisation simple NB-N500032A-GL Antenne yagi avec kit d'installation, 700 MHz 10 dBd, polarisation simpleGUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 47 NB-N500034A-GL Antenne yagi avec kit d'installation, 406-430 MHz 6,5 dBd, polarisation simple NB-N500035A-GL Antenne yagi avec kit d'installation, 406-430 MHz 10 dBd, polarisation simple NB-N500036A-GL Antenne yagi avec kit d'installation, 450-470 MHz 6 dBd, polarisation simple NB-N500037A-GL Antenne yagi avec kit d'installation, 450-470 MHz 10 dBd, polarisation simple NB-N500052A-GL Antenne yagi avec kit d'installation, 215-225 MHz 6,5 dBd, polarisation simple NB-N500041A-GL Kit d'installation d'antenne, 15 mètres Les antennes yagi sont disponibles soit seules avec un fil de 60 cm ou avec un kit d'installation intégré. Pour les antennes yagi achetées avec un kit d'installation, l'antenne est fournie avec les éléments suivant tel qu'illustré ci- dessous :

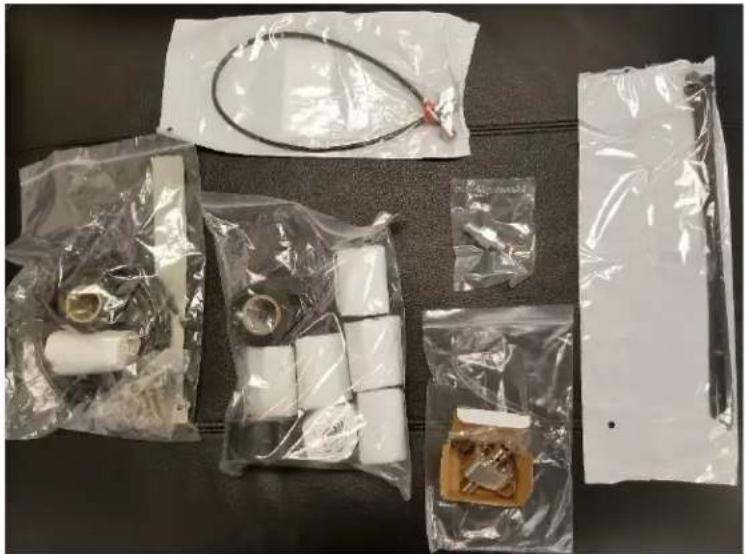

• Kit de mise à l'épreuve des intempéries

• Suppresseur de surtension RF à monter sur cloison

• Connecteur type N supplémentaire (utilisé au cas où l'installateur souhaite raccourcir le câble de liaison 15,2 ou 7,6 m).

• Un câble de montage de 60 cm (type N vers TNC)

• Attaches zip L'antenne omnidirectionnelle est vendue seule. Le kit d'installation NB-N500041A-GL comprend un câble de 15,2 mètres compatible avec l'antenne omnidirectionnelle pour une installation davantage clé en main.

cnMaestro cnReach peut être géré par cnMaestro. cnMaestro est disponible soit en version sur site soit en version cloud (la version cloud prendra en charge cnReach à partir de fin 2018). Vous trouverez davantage d'information sur cnMaestro et les liens de téléchargement du logiciel sur le site web Cambium Networks sur http://www.cambiumnetworks.com/linkplanner Se reporter à la documentation de cnMaestro pour l'installation et la configuration du serveur. Pour configurer les appareils cnReach pour interagir avec cnMaestro, se reporter au chapitre 2 : Configuration système.GUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 48 Certaines des fonctionnalités disponibles avec cnMaestro spécifiquement pour une utilisation avec cnReach sont listées ci-dessous : Déploiement Portail web hébergé sur le cloud OVA Vmware hébergées chez le client Interface utilisateur web basée sur le navigateur Visualisation Visibilité totale sur le réseau Supporte ePMP™, cnPilot™, PMP, cnReach™ Vues multiples de produit Vue accès et liaison Vue du réseau sans fil Vue IIoT (pour cnReach) Arborescence hiérarchique des appareils Intégration de Google Maps Agrégation d'appareils Réseau, tour, site, groupes de PA Surveillance Tableau d'inventaire Tableaux de bord dédiés par appareil Cartes et modes de cartes Statistiques et tendances Données et reporting Rapports statistiques exportés au format CSV API de reporting RESTful Exportation de tableuxs au format CSV ou PDF Rapports graphiques (Q4/17) Alertes e-mail (Q3/17) API WebHooks (Q4/17) Administration Administrateurs multiples (jusqu'à 10) Accès basé sur le rôle Visibilité de session administrateur Intégration et provisionnement Intégration sans intervention Configuration de modèle (Q4/17) Distribution groupée de logiciel (Q4/17) Mise à jour du logiciel (Q4/17) Dépannage et investigation Vue intégrale Alarmes d'état, Évènements Historique d'alarmes Sécurité Communication sur SSL Pas d'accès Internet entrant Placé hors du trafic Compatible pare-feu et NATGUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 49 LINKPlanner Conçu pour être utilisé avec nos solutions point à point et point à multipoint, LINKPlanner vous permet de concevoir facilement et rapidement des réseaux avec un déploiement et une rentabilité optimisés. LINKPlanner est un outil de conception de liaison gratuit et facile à utiliser, disponible en téléchargement sur le site d'assistance de Cambium Networks. Les fonctionnalités disponibles pour prendre en charge les déploiements cnReach comprennent :

• Conception d'une liaison sans fil d'une fiabilité à toute épreuve, même dans les environnements les plus extrêmes

• Planification et optimisation simultanées d'une liaison unique ou de liaisons multiples

• Planification d'un projet complet, y compris les produits PTP et PMP

• Réalisation de calculs aussi bien pour les produits avec licence que sans licence.

• Chargement automatique des profils de terrain de trajet et des facteurs environnementaux tels que l'atténuation en raison de la pluie

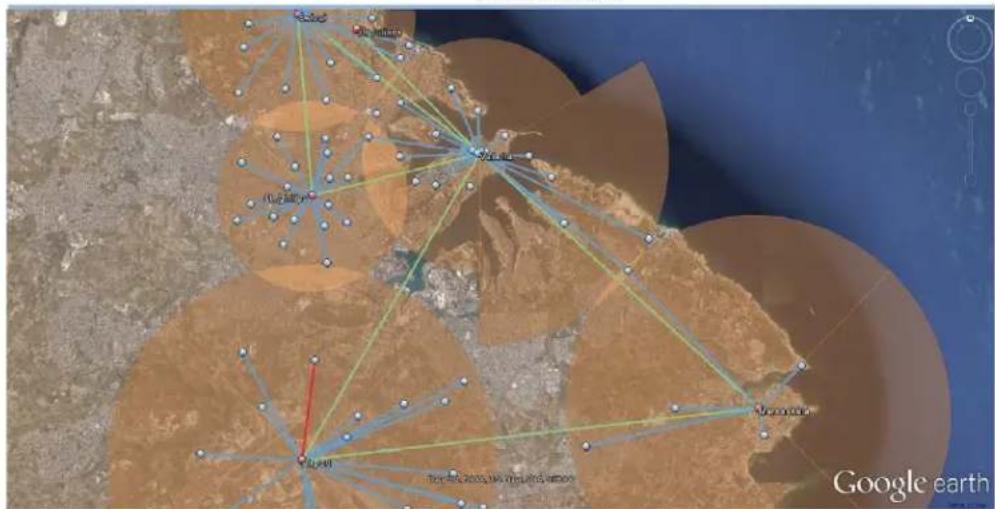

• Affichage d'un aperçu global de votre réseau sans fil point à point complet via Google™ Earth

• Simulation de scénarios « what if » en fonction de la géographie, de la distance, de la hauteur d'antenne et de la puissance de transmission, et visualisation instantanée des effets sur la performance.

• Génération de rapports validant les performance projetées et servant de feuille de route pour gagner du temps lors du déploiement

• Création d'une nomenclature pour les réseaux PMP et PTP, y compris pour les accessoires

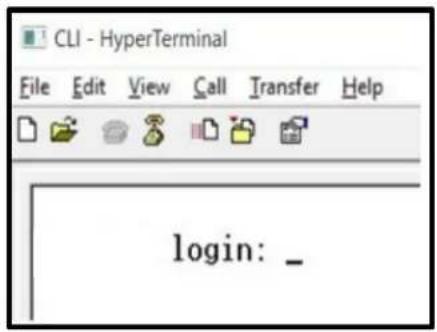

Obtenir une adresse IP inconnue L'adresse IP de la radio peut être modifiée par l'utilisateur à tout moment. Il est également possible d'assigner différentes adresses IP à chaque interface ; Eth1, Eth2, Radio1, Radio2, lors de l'utilisation du routage de couche 3.GUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 50 Si l'adresse IP de la radio n'est pas connue, l'interface en ligne de commande peut être utilisée pour découvrir l'IP ou pour rétablir la radio à ses réglages d'usine de configuration et d'adresse IP.

Attention Le rétablissement des réglages d'usine via l'interface en ligne de commande réinitialise également les réglages RF radio et réseau radio, interrompant toute connexion RF active. Si votre ordinateur est sur le même sous-réseau que l'adresse IP par défaut de la radio et que vous ne parvenez pas à établir une connexion, il est possible que l'adresse IP de la radio ait changé. C'est une situation tout à fait commune avec les radios installées précédemment. Remarque Il est recommandé de maintenir une trace des changements d'adresse IP en notant celles-ci sur du ruban électrique appliqué sous la radio. Utiliser les équipements suivants pour obtenir l'adresse IP dont vous avez besoin :

• Câble série vers USB

• Câble Ethernet CAT5 standard

• Adaptateur cnReach N500 DB-9 vers RJ-45

Connecter le câble série vers USB à l'ordinateur et installer les pilotes selon les instructions du fabricant (sauf si le système d'exploitation reconnait l'appareil). Noter le numéro de port COM alloué à l'appareil par le système d'exploitation. Connecter l'adaptateur RJ-45 vers DB9 au port série DB9 sur le câble série vers USB. Brancher le câble Ethernet CAT5 dans l'adaptateur RJ-45 vers DB9. Regarder les ports SÉRIE sur la radio intégrée. Le port SÉRIE dont le voyant orange clignote est le port CLI (interface en ligne de commande). Brancher le câble Ethernet Attention les radios cnReach N500 utilisent des connecteurs RJ-45 pour les ports série comme pour les ports Ethernet. Cela signifie qu'il est possible de brancher un câble Ethernet dans un port série et vice-versa. Démarrer un émulateur de terminal, tel que Teraterm, PuTTY ou HyperTerminal est se connecter au port COM du PC en 115200 8N1. Appuyer sur Entrée. Vous verrez une invite de connexion. Nom d'utilisateur : adminGUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 51

Taper show ifconfig. La configuration d'interface par défaut (pont) liste une adresse IP pour VLAN1 uniquement.

Si un routage a été configuré pour la configuration radio, il est possible que chaque interface comporte une adresse IP unique. Cette fois-ci, show ifconfig va retourner l'adresse IP de chaque interface physique. Il est possible d'accéder à l'interface utilisateur via l'interface Eth1/Eth2 par une connexion directe à cette interface.GUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 52 Note Vous devez assigner une adresse IP à l'ordinateur de connexion sur le même sous-réseau que l'interface connectée afin d'établir des communications Ethernet.GUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 53 Montage du module cnReach Le module cnReach peut être placé sur une surface horizontale ou sur un rail DIN avec l'option de montage sur rail DIN. Les radios cnReach DOIVENT être installées dans une armoire protégée contre les intempéries ou en intérieur. Les modules cnReach ne sont pas conçus pour un déploiement en extérieur. Avertissement S'assurer que le personnel n'est pas exposé à des niveaux dangereux d'énergie RF. Les unités commencent à émettre de l'énergie RF dès leur mise sous tension. Veuillez vous conformer aux consignes suivantes : Ne jamais travailler devant l'antenne lorsque le module cnReach est sous tension. Toujours mettre hors tension le module cnReach avant de connecter ou de déconnecter le câble de liaison vers l'antenneGUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 54 Processus de déploiement Un déploiement réussi de réseau dépend d'une installation prévisible, de bonnes performances sur la durée et d'un rétablissement rapide en cas de circonstances imprévues. Notre expérience dans le diagnostic de réseau nous a enseigné à planifier, installer et diagnostiquer les réseaux en suivant les considérations énumérées ci- dessous. Suivre ces étapes pour un déploiement de réseau réussi. Planification

• S'assurer de bien comprendre l'application du client et la bande passante requise. Cela vaut particulièrement lorsque l'on travaille avec des canaux à bande étroite dans le spectre avec licence. Tenir compte du temps d'interrogation (polling) et de la taille de chaque interrogation, notamment lors de la planification de réseaux PMP.

• Tester les radios sur banc d'essai avec les équipements désirés avant le premier déploiement. Cela est particulièrement important lors de l'interfaçage avec des équipements à E/S polyvalentes ou série pour confirmer les diagrammes de câblage, les câbles et les paramètres de modules cnReach.

• Réaliser une étude de trajet pour chaque liaison avec Cambium Networks LINKPlanner.

• Planifier les paramètres radio en fonction de la bande passante souhaitée du réseau en tenant compte de la force de signal attendue, du bruit RF et des superpositions de réseaux.

• Réaliser une étude de site pour échantillonner les niveaux de bruit intrabande.

• Préparer une liste d'équipement qui inclut les radios, les accessoires radio, les câbles, les connecteurs, les adaptateurs, les antennes, les tours/mâts, les supports, etc. LINKPlanner

• Le logiciel Cambium Networks LINKPlanner est son guide utilisateur peuvent être téléchargés depuis le site web d'assistance : http://www.cambiumnetworks.com/linkplanner

• LINKPlanner importe les profils de trajets radio est prédit les taux de données et la fiabilité sur le trajet. Il permet au concepteur système de tester différentes hauteurs d'antennes et de nombreux paramètres de puissance RF. Il produit un rapport d'installation qui définit les paramètres à utiliser pour la configuration, l'alignement et le fonctionnement. Utiliser le rapport d'installation pour comparer les performances prévues et réelles d'une liaison. Étude de site Une étude de site s'effectue en utilisant un analyseur de spectre ou un autre outil de spectre pour vérifier les niveaux de bruit intrabande sur le site.

• Cambium Networks considère cette étape comme important lors du déploiement de réseaux standards car les niveaux de bruit intrabande peuvent être pris factorisés dans la conception du réseau.

• Une étude de site peut également supposer de consigner l'affaiblissement de réflexion ou le rapport d'ondes stationnaires de tension pour les lignes de transmissions coaxiales, les câbles de montage et les antennes existants.

• Identifier les causes possibles d'interférences avec les systèmes coexistant. Installation

• Utiliser une boussole pour aligner l'antenne pour ce qui est de l'azimut magnétique, tel que préconisé dans le rapport d'installation de LINKPlanner

• Procéder à un ajustement fin de l'alignement en relevant les résultats de l'outil de diagnostic RF Ping dans l'interface graphique afin d'optimiser la valeur RSSi affichée. Cette valeur peut être comparée à la valeurGUIDE DE DÉMARRAGE RAPIDE POUR LA cnReach™ N500 PAGE 55 prévue dans LINKPlanner. Toute divergence avec la prévision de LINKPlanner doit être justifiée avant la fin de l'installation.

• Ajuster le couple de toutes les connexions mécaniques.

• Étanchéifier de façon appropriée toutes les connexions RF et électriques exposées.

• Mesurer le bruit de fond une fois l'installation finale terminée (antennes, câbles) en utilisant un analyseur radio ou spectre. L'analyseur de spectre intégré peut être utilisé pour scanner les niveaux de bruit sur canal et sur les canaux adjacents.

• Comparer la force de signal effectivement reçue avec la force du signal prévue dans l'étude de trajet.

• Effectuer des tests du débit et de temps de latence avant de quitter le site à l'aide de l'outil de diagnostic de débit RF inclus et/ou un outil tel que iperf.

• Confirmer la réussite d'un test de données client avant de quitter le site. Dépannage

• Obtenir les statistiques de succès/échec client pour les interrogations maîtres SCADA.

• Relever les paramètres radio (via une capture d'écran et/ou le fichier de configuration actif).

• Relever les statistiques radio (via une capture d'écran ou autre).

• Relever les statistiques réseau (via une capture d'écran ou autre).

• Relever les statistiques terminal serveur (via une capture d'écran ou autre).

• Effectuer des mesures du bruit avec un analyseur radio et/ou spectre.

• Obtenir une capture de diagnostic de slot depuis le point d'accès sur la liaison problématique.
