MANUAL DE USUARIO cnReach N550 Cambium Networks
REFERENCIA RÁPIDA 57
Versión de software actual 57
Información de inicio de sesión predeterminada....57
Acceso a la interfaz de usuario....57
Contacto con Cambium Networks 58
COMPONENTES DEL SISTEMA CNREACH 59
Módulo de radio....59
Accesorios 60
Obtención de una dirección IP desconocida....66
MONTAJE DEL MÓDULO CNREACH 70
PROCESO DE IMPLEMENTACIÓN ....71
Planificación....71
LINKPlanner....71
Estudio del emplazamiento 71
Instalación 71
Resolución de problemas....72
FOLLETO DEL PRODUCTO - SOLO PRODUCTO DE 450 MHZ....73
ITALIAN (IT)....74
Versión de software actual
Esta guía refleja la versión del sistema 01-31 y contiene las siguientes versiones de software que se pueden descargar del sitio web de soporte de Cambium Networks:
https://support.cambiumnetworks.com/files/n500/
| Firmware de SO: | cn-EBX.5.2.17e_update |
| Firmware de radio: | rf_1.48.17487-400 (450 MHz FCC modelos) |
| rf_1.48.17487-400g2 (450 MHz ETSI RED modelos) | |
| rf_1.48.17487-700g2 | |
| rf_1.48.17487-900 | |
| rf_1.48.17487-200 | |
| Módulos de software opcionales: | cs-5.2.17d_module (para estación 1+1 de alta disponibilidad) |
| wr-5.2.17d_module (para función de sustitución de cable) |
Atención Téngase en cuenta que existen diferentes archivos de firmware de radio en función de la banda de la radio. La banda se indica en el nombre del archivo (por ejemplo, 450 = radios de 450 MHz; 900 = 900 MHz).
Información de inicio de sesión predeterminada
| Dirección IP predeterminada: | 192.168.0.3 |
| Nombre de usuario predeterminado: admin | |
| Contraseña predeterminada: admin | |
Consulte el apartado Obtención de una dirección IP desconocida en la Guía de inicio rápido si no es posible acceder a la interfaz de usuario.
Acceso a la interfaz de usuario
A la interfaz de usuario se accede iniciando una conexión HTTPS segura (o una conexión HTTP dependiendo de la configuración de la radio) desde un navegador web, mediante conexión directa por puerto Ethernet o un enlace de radio activo.
- Asegúrese de que su ordenador portátil esté configurado con una dirección IP en la misma subred que la dirección IP predeterminada.
- Escriba https://
en el cuadro URL; es decir, https://192.168.0.3 - Si es la primera vez que intenta conectarse a través de https, es posible que el navegador le pregunte acerca de la privacidad. Los certificados suelen estar asociados a nombres de dominio totalmente cualificados y no a direcciones IP individuales, por lo que es normal que se genere esta pregunta.
Contacto con Cambium Networks
Sitio web de soporte: http://support.cambiumnetworks.com/
Sitio web principal: http://www.cambiumnetworks.com
Consultas de ventas: solutions@cambiumnetworks.com
Lista de números de teléfono: http://www.cambiumnetworks.com/contact
Dirección: Cambium Networks
Suite 360
3800 Golf Road
Rolling Meadows, IL 60008
Componentes del sistema cnReach

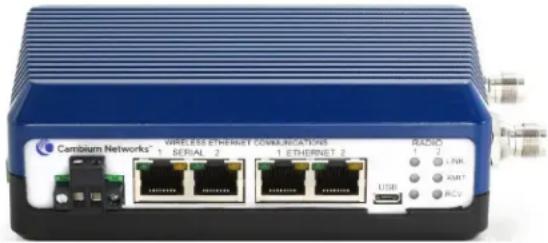

Módulo de radio
Un sistema cnReach incluye los siguientes componentes:
- Módulos de radio disponibles en múltiples bandas de frecuencia; el acceso al espectro depende de la ubicación geográfica y de su acceso al espectro que se vaya a utilizar:
■ Frecuencias
• 900 MHz con y sin licencia
- Modelos FCC
- Modelos de Australia
- 757-758 y 787-788 MHz con licencia válida solo para Estados Unidos
• 450 MHz con licencia
- Modelos ETSI RED (406 - 470 MHz)
- Modelos de EE. UU. / FCC (406-430 y 450-470 MHz)
- 220 MHz con licencia (de 217 a 222 MHz) válida solo para Estados Unidos
■ Módulos de radio simples o dobles
■ Con o sin E/S analógicas/digitales integradas
- Accesorios
- Fuentes de alimentación de 24 V CC ("bloques" de entrada de CA o fuentes de CA montadas en riel DIN)
■ Antenas Yagi, omnidirecciones y de látigo
Las antenas Yagi y omnidirecciones pueden adquirirse con o sin un kit de instalación que incluye cableado, supresión de sobretensiones, conexión a tierra y protección contra la intemperie
■ Adaptador DB-9 a RJ-45 para acceder al puerto serie de la radio
- Conectores de alimentación y E/S de repuesto
LINKPlanner
- Una herramienta de planificación e implementación proporcionada por Cambium Networks

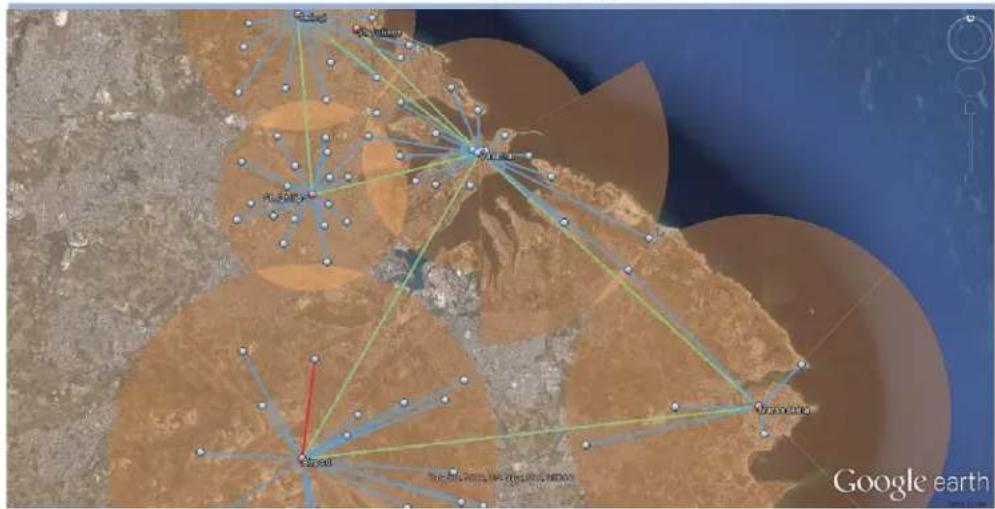

- Interfaz gráfica fácil de usar que se integra con Google Earth o Google Maps
■ Proporciona predicciones sobre el rendimiento y la fiabilidad de los enlaces
■ Proporciona una lista de materiales
■ Proporciona un informe de instalación para simplificar la instalación y alineación de radios cnReach
■ LINKPlanner se puede descargar gratuitamente desde el sitio web de Cambium Networks en http://www.cambiumnetworks.com/linkplanner
- cnMaestro
- Solución completa de gestión del ciclo de vida de redes basada en los equipos de Cambium Networks.
- Admite gestión de integración, rendimiento, fallos y configuración en un único panel
- Disponible en versión local y para la nube.
- Las radios cnReach se instalan a menudo en carcasas NEMA, ya que las radios y fuentes de alimentación cnReach no están diseñadas para su implementación en entornos con agua o polvo.
Expansor de E/S
El expansor de E/S es un módulo cnReach sin radios. Se puede utilizar para añadir E/S serie o analógicas/digitales a una red de banda ancha o E/S adicionales a una red de banda estrecha. Se gestiona y configura de la misma manera que una radio cnReach desde una perspectiva de conexión en red y gestión.
| NB-N500001A-US | Expansor de E/S N500 |
| NB-N500002A-US | Conector de alimentación N500, repuesto |
| NB-N500003A-US | Conector E/S N500, repuesto |
| NB-N500004A-US | Soporte de riel DIN N500 |
| NB-N500005A-US | Adaptador RJ45-DB9 N500 |
| NB-N500013A-GL | Fuente de alimentación, CA a 24V CC, SOPORTE DE RIEL DIN |
| NB-N500006B-US | Fuente de alimentación CA a 24 V CC N500 con cable de alimentación tipo americano |
| NB-N500011B-GL | Fuente de alimentación CA a 24 V CC N500 (sin cable de alimentación) |

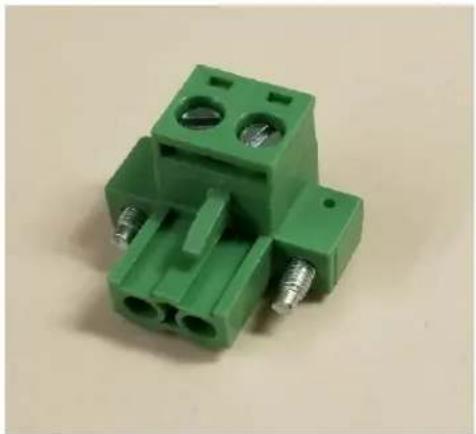

Todos los módulos de radio cnReach se envían con un conector de alimentación y un conector de E/S. Los modelos aquí indicados se destinan a piezas de repuesto para sustituir conectores perdidos o dañados. La imagen de abajo muestra los conectores de repuesto de alimentación y de E/S.
El soporte de riel DIN permite montar el módulo cnReach en un riel DIN estándar.

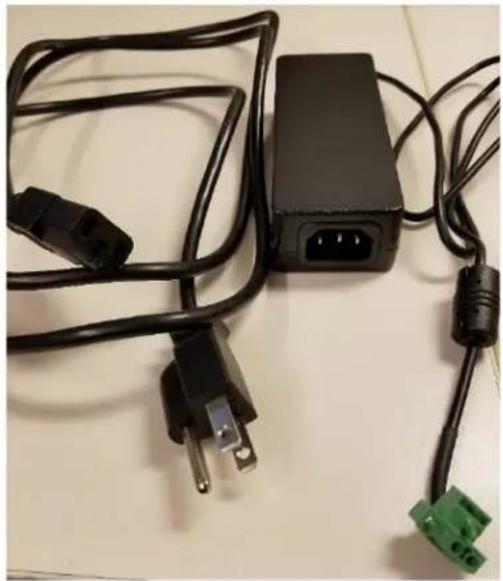

Fuentes de alimentación
Cambium ofrece dos fuentes de alimentación para cnReach. La primera es un bloque de CA útil para prueba de banco o entornos de temperatura controlada. La segunda es una fuente de alimentación de riel DIN que soporta un amplio margen de temperaturas y que se puede montar en una carcasa NEMA junto a una radio cnReach montada en riel DIN.
Atención La fuente de alimentación de riel DIN NO se suministra con un cable de alimentación. Observe también que la fuente de alimentación de "bloque" sin cable de alimentación está disponible para su importación en países que utilizan un cable de tipo no americano.
Fuente de alimentación CA a 24 V CC N500 con cable de alimentación tipo americano
NB-N500011B-GL
Fuente de alimentación CA a 24 V CC N500 (sin cable de alimentación)
NB-N500013A-GL
Fuente de alimentación, CA a 24V CC, SOPORTE DE RIEL DIN
Antenas
Cambium Networks ofrece una amplia gama de opciones de antena y kits de instalación que facilitan la implementación de un sistema completo.

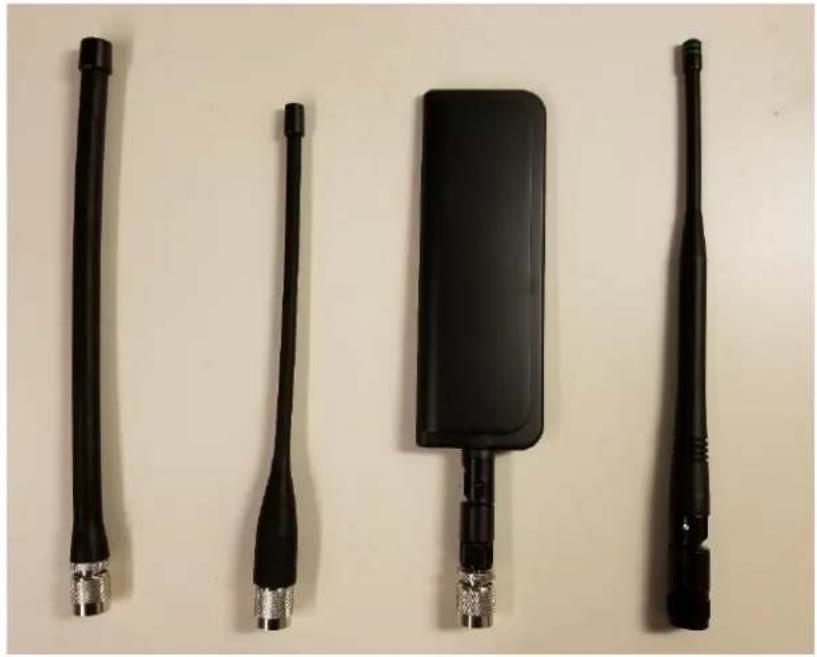

Para pruebas de banco y ensayos hay disponible una serie de antenas omnidirecciones de látigo de baja ganancia para cada banda.
| NB-N500008A-US | Antena de látigo de 900 MHz N500 |
| NB-N500009A-US | Antena de látigo de 700 MHz N500 |
| NB-N500010A-US | Antena de látigo de 450 MHz N500 |
| NB-N500012A-US | Antena de látigo de 220 MHz N500 |
Estas antenas de látigo presentan generalmente una ganancia de 1 o cercana a 0 dB. A continuación se muestran las antenas de látigo; de izquierda a derecha (220 MHz, 450 MHz, 700 MHz y 900 MHz).
Tenga en cuenta que las antenas de látigo de 220 MHz y 450 MHz deben recortarse a la longitud correcta para lograr un ajuste de frecuencia óptimo. Cada antena incluye una hoja de instrucciones para indicar la longitud correcta. Estas hojas de instrucciones se muestran a continuación:
| FREQUENCY MHz | LENGTH (INCHES) |
| 135 | 7 7/8 |
| 140 | 7 5/8 |
| 145 | 7 1/4 |
| 150 | 7 |
| 155 | 6 3/4 |
| 160 | 6 1/2 |
| 165 | 6 5/16 |
| 170 | 6 1/8 |
| 175 | 6 |
| 220 | 4 5/8 |
| 225 | 4 1/2 |
CUTTING INSTRUCTIONS
Además de las antenas de látigo, Cambium ofrece varios modelos de antenas Yagi y una antena omnidireccional para implementaciones sobre el terreno. Las hojas de especificaciones para estas antenas están disponibles en el sitio web de Cambium.
N.º de modelo Descripción
| NB-N500020A-GL | Antena Yagi, 900 MHz 6,5 dBd, monopolo |
| NB-N500021A-GL | Antena Yagi, 900 MHz 10 dBd, monopolo |
| NB-N500022A-GL | Antena Yagi, 700 MHz 10 dBd, monopolo |
| NB-N500024A-GL | Antena Yagi, 406-430 MHz 6,5 dBd, monopolo |
| NB-N500025A-GL | Antena Yagi, 406-430 MHz 10 dBd, monopolo |
| NB-N500026A-GL | Antena Yagi, 450-470 MHz 6 dBd, monopolo |
| NB-N500027A-GL | Antena Yagi, 450-470 MHz 10 dBd, monopolo |
| NB-N500042A-GL | Antena Yagi, 215-225 MHz, 6,5 dBd, monopolo |
| NB-N500029A-GL | NB-N500029A-GL |
| NB-N500044A-GL | NB-N500044A-GL |
| NB-N500045A-GL | NB-N500045A-GL |
| NB-N500053A-GL | NB-N500053A-GL |
| NB-N500046A-GL | NB-N500046A-GL |
| NB-N500030A-GL | Antena Yagi con kit de instalación, 900 MHz 6,5 dBd, monopolo |
| NB-N500031A-GL | Antena Yagi con kit de instalación, 900 MHz 10 dBd, monopolo |
| NB-N500032A-GL | Antena Yagi con kit de instalación, 700 MHz 10 dBd, monopolo |
| NB-N500034A-GL | Antena Yagi con kit de instalación, 406-430 MHz 6,5 dBd, monopolo |
| NB-N500035A-GL | Antena Yagi con kit de instalación, 406-430 MHz 10 dBd, monopolo |
| NB-N500036A-GL | Antena Yagi con kit de instalación, 450-470 MHz 6 dBd, monopolo |
| NB-N500037A-GL | Antena Yagi con kit de instalación, 450-470 MHz 10 dBd, monopolo |
| NB-N500052A-GL | Antena Yagi con kit de instalación, 215-225 MHz, 6,5 dBd, monopolo |
| NB-N500041A-GL | Kit de instalación de antena, 15,24 m |

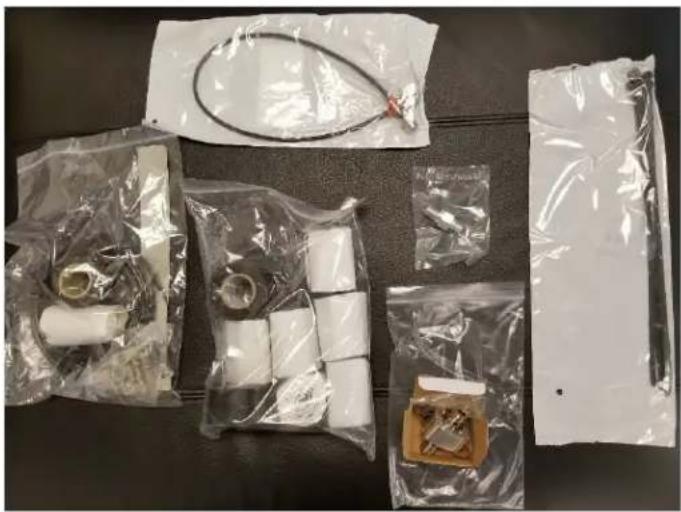

Las antenas Yagi incluyen modelos independientes con un conductor de 61 cm o con un kit de instalación integrado. En el caso de antenas Yagi adquiridas con un kit de instalación, la antena incluye los siguientes elementos, mostrados en la imagen de más abajo:
- Cable de 7,62 m
- Kit de puesta a tierra
- Kit de impermeabilización
- Supresor de sobretensiones de RF con soporte de mamparo
- Conector tipo N extra (cuando el instalador desee acortar el cable de 7,62 o 15,24 m.
- Un cable adaptador de 0,61 m (tipo N a TNC)
- Bridas de plástico
La antena omnidireccional es de tipo independiente. El kit de instalación NB-N500041A-GL incluye un cable de 15,24 m, compatible con la antena omnidireccional para una instalación más completa.

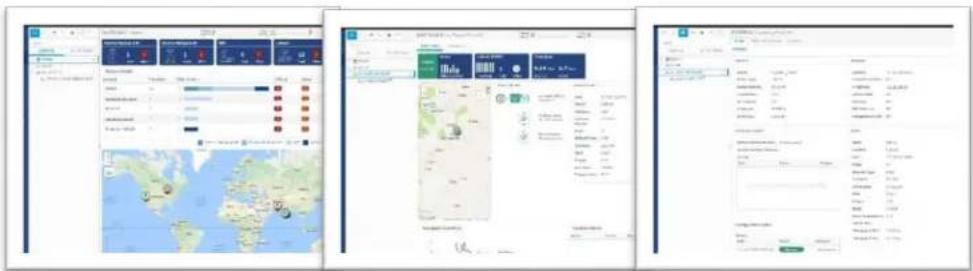

cnReach se puede gestionar mediante cnMaestro. cnMaestro está disponible en versión local o para la nube (la compatibilidad de esta versión para la nube con cnReach está prevista para finales de 2018).
Más información sobre cnMaestro y descargas de software en el sitio web de Cambium Networks en http://www.cambiumnetworks.com/linkplanner
Consulte la documentación de cnMaestro para la instalación y la configuración del servidor. Para configurar los dispositivos cnReach y que interactúen con cnMaestro, consulte el Capítulo 2: Configuración del sistema.
Algunas de las características de cnMaestro específicamente destinadas a su uso con cnReach se enumeran a continuación:
| Implementación | Portal web alojado en la nubeOVA de VMware alojado por el clienteIU web basada en navegador |
| Visualización | Visibilidad completa en toda la redAdmite múltiples vistas de productos ePMPTM, cnPilotTM, PMP, cnReachTMVista de acceso y backhaulVista de LAN inalámbricaVista de IIoT (para cnReach)Árbol de dispositivos jerárquicoIntegración de Google MapsAgregaciones de dispositivosRed, torre, sitio, grupo AP |
| Monitorización Tabla de inventario | |
| Cuadros de mando de dispositivos dedicadosMapas y modos de mapaEstadísticas y tendencias | |
| Datos y generación de informes | Informes estadísticos exportados en CSVAPI de monitorización RESTfulTablas de exportación en CSV o informes gráficos PDF (Q4/17)Alarmas de correo electrónico (Q3/17)API WebHooks (Q4/17) |
| Administración Administradores múltiples (gasta 10) | |
| Acceso basado en rolesVisibilidad de sesión de administrador | |
| Incorporación y aprovisionamiento | Integración sin necesidad de intervenciónConfiguración de plantillas (Q4/17)Distribución masiva de software (Q4/17)Actualización de software (Q4/17) |
| Resolución de problemas y análisis forense | Vista desde la torre hasta el extremoAlarmas de estados, eventosHistorial de alarmas |
| Seguridad Comunicación sobre SSL | |
| Sin acceso a Internet entranteUbicada fuera de la ruta de tráficoCortafuegos y compatibilidad con NAT | |

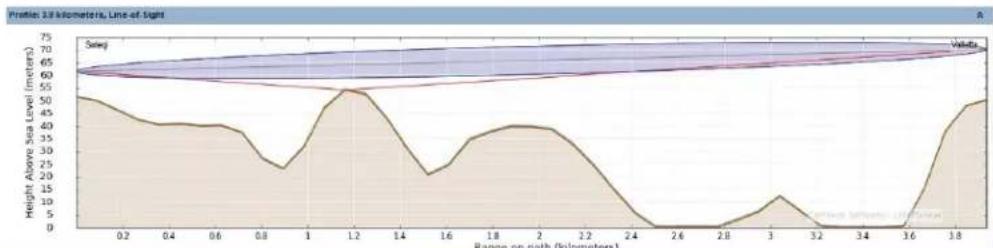

LINKPlanner
Diseñado para su uso con nuestras soluciones punto a punto y punto a multipunto, LINKPlanner le permite diseñar fácil y rápidamente redes para una implementación y una rentabilidad óptimas. LINKPlanner es una herramienta de diseño de enlaces, gratuita y fácil de usar, que se puede descargar desde el sitio de soporte de Cambium Networks. Algunas funciones destinadas a dar soporte a implementaciones de cnReach:
- Diseñar un enlace inalámbrico de alta fiabilidad incluso en entornos exigentes
- Planificar y optimizar un solo enlace o varios enlaces simultáneamente
- Planificar un proyecto completo incluyendo productos PTP y PMP
• Realizar cálculos tanto para productos con licencia o sin licencia - Cargar automáticamente perfiles de terreno de ruta y factores ambientales como atenuación debida a la lluvia
- Mostrar una visión general completa de toda la red inalámbrica punto a punto a través de Google™ Earth
- Llevar a cabo escenarios hipotéticos basados en la geografía, la distancia, la altura de la antena y la potencia de transmisión y ver instantáneamente los efectos sobre el rendimiento
- Generar informes que validen el rendimiento proyectado y que sirvan como guía de implementación para ahorrar tiempo
- Crear una lista de materiales para redes PMP y PTP incluyendo accesorios
line
| Range on nath (kilometers) | Height Above Sea Level (meters) | | -------------------------- | -------------------------------- | | 0.2 | 50 | | 0.4 | 45 | | 0.6 | 40 | | 0.8 | 35 | | 1.0 | 30 | | 1.2 | 55 | | 1.4 | 40 | | 1.6 | 25 | | 1.8 | 35 | | 2.0 | 40 | | 2.2 | 35 | | 2.4 | 20 | | 2.6 | 0 | | 2.8 | 0 | | 3.0 | 10 | | 3.2 | 5 | | 3.4 | 0 | | 3.6 | 15 | | 3.8 | 50 |
Obtención de una dirección IP desconocida
El usuario puede modificar la dirección IP de la radio en cualquier momento. También es posible asignar diferentes direcciones IP a cada interfaz; Eth1, Eth2, Radio1, Radio2 cuando se utiliza enrutamiento de capa 3. Si la dirección IP de la radio es desconocida, la CLI se puede utilizar para descubrir la IP o para restaurar la radio a la dirección IP y la configuración predeterminadas de fábrica.
Atención La restauración de la radio a los valores predeterminados mediante la CLI también restaurará la configuración predeterminada de RF de radio y red de radio, lo que hará que se desconecte cualquier conexión RF activa.
Si su ordenador está en la misma subred que la dirección IP de radio predeterminada y no se pueden establecer comunicaciones, es posible que la dirección IP de la radio haya cambiado. Esta es una situación habitual con radios previamente instaladas.
Nota Es aconsejable poner un trozo de cinta aislante de color claro en la parte inferior de la radio para hacer un seguimiento de cualquier cambio de dirección IP marcándola con un rotulador.
Utilice el siguiente equipo para obtener la dirección IP que necesita:
- Cable serie a USB
• Cable Ethernet CAT5 estándar
• Adaptador DB-9 a RJ-45 cnReach N500
Conecte el cable serie a USB al ordenador e instale los controladores según las instrucciones del fabricante (a menos que el sistema operativo reconozca el dispositivo).
1 Anote el número de puerto COM asignado al dispositivo por el sistema operativo.
2 Conecte el adaptador RJ-45 a DB9 al puerto serie DB9 en el cable serie a USB.
3 Inserte el cable Ethernet CAT5 en el adaptador RJ-45 a DB9.
4 Observe los puertos SERIE en la radio. El puerto SERIE que tiene el LED naranja intermitente es el puerto CLI. Inserte el cable Ethernet Cat5.
Atención: las radios cnReach N500 utilizan conectores RJ-45 para los puertos tanto serie como Ethernet. Esto significa que es posible insertar un cable Ethernet en un puerto serie y viceversa.

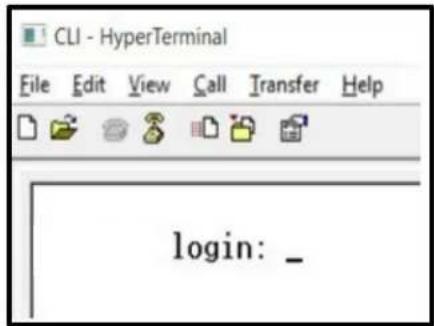

5 Abra un emulador de terminales como Teraterm, PuTTY o HyperTerminal y conéctese al puerto COM del PC en 115200 8N1.
6 Pulse Intro. Se le pedirá que inicie sesión. Nombre de usuario: admin
| > show ifconfig | |
| eth0 | Link encap:Ethernet HWaddr 70:F1:E5:00:00:00UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:78331 errors:0 dropped:0 overruns:0 frame:0TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:1000RX bytes:6290948 (5.9 MiB) TX bytes:5780242 (5.5 MiB) |
| eth1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST MULTICAST MTU:1500 Metric:1RX packets:0 errors:0 dropped:0 overruns:0 frame:0TX packets:0 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) |
| eth1.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST PROMISC MULTICAST MTU:1500 Metric:1RX packets:0 errors:0 dropped:0 overruns:0 frame:0TX packets:0 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) |
| eth2 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:78331 errors:0 dropped:0 overruns:0 frame:0TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:4802659 (4.5 MiB) TX bytes:5687626 (5.4 MiB) |
| eth2.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1RX packets:78309 errors:0 dropped:0 overruns:0 frame:0TX packets:54503 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:4801633 (4.5 MiB) TX bytes:5687584 (5.4 MiB) |
| lo | Link encap:Local Loopbackinet addr:127.0.0.1 Mask:255.0.0.0UP LOOPBACK RUNNING MTU:16436 Metric:1RX packets:179 errors:0 dropped:0 overruns:0 frame:0TX packets:179 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:1023108 (999.1 KiB) TX bytes:1023108 (999.1 KiB) |
| rad1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:86289 errors:0 dropped:0 overruns:0 frame:0TX packets:110240 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:500RX bytes:7909518 (7.5 MiB) TX bytes:8173919 (7.7 MiB) |
| rad1.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1RX packets:86289 errors:0 dropped:0 overruns:0 frame:0TX packets:110240 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:6701472 (6.3 MiB) TX bytes:8173919 (7.7 MiB) |
| vlan1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2inet addr:192.168.0.3 Bcast:192.168.0.255 Mask:255.255.255.0UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:116234 errors:0 dropped:0 overruns:0 frame:0TX packets:82339 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:8000170 (7.6 MiB) TX bytes:6196725 (5.9 MiB) |
8 Si la configuración de radio está enrutada, es posible que cada interfaz tenga una dirección IP única. Esta vez, show ifconfig devolverá la dirección IP de cada interfaz física.
9 Se puede acceder a la interfaz de usuario a través de la IP de la interfaz Eth1/Eth2 mediante una conexión directa a esa interfaz.
Nota El ordenador portátil/PC debe tener una dirección IP fija en la misma subred que la interfaz conectada para poder establecer comunicaciones Ethernet.
> show ifconfig
eth0 Link encap:Ethernet HWaddr 70:F1:E5:00:00:00
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:0 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:6418040 (6.1 MiB) TX bytes:5891577 (5.6 MiB)
eth1 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.1.3 Bcast:192.168.1.255 Mask:255.255.255.0
UP BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth2 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.2.3 Bcast:192.168.2.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:62 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:4903550 (4.6 MiB) TX bytes:5797191 (5.5 MiB)
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:200 errors:0 dropped:0 overruns:0 frame:0
TX packets:200 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:1145456 (1.0 MiB) TX bytes:1145456 (1.0 MiB)
rad1 Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2
inet addr:10.10.10.1 Bcast:10.10.10.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:87269 errors:0 dropped:17 overruns:0 frame:0
TX packets:111408 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:500
Montaje del módulo cnReach
El módulo cnReach puede colocarse en una superficie horizontal o en un riel DIN con la opción de montaje en riel DIN. Las radios cnReach DEBEN instalarse en un armario estanco para exteriores o en un interior. Los módulos cnReach no están concebidos para su implementación en exteriores.
Advertencia
Asegúrese de que el personal no quede expuesto a niveles no seguros de energía de RF. Las unidades comienzan a irradiar energía RF tan pronto como se ponen en marcha.
Observe las siguientes directrices:
Nunca trabaje delante de la antena cuando el módulo cnReach esté encendido.
Desconecte siempre la alimentación del módulo cnReach antes de conectar o desconectar el cable de la antena.
Proceso de implementación
Una implementación correcta de una red es aquella que se instala de manera predecible, funciona bien con el tiempo y se recupera rápidamente de condiciones inesperadas. Nuestra experiencia en resolución de problemas de redes nos ha enseñado a planificar, instalar y solucionar problemas de redes teniendo en cuenta las consideraciones que se enumeran a continuación. Siga estos pasos para implementar una red de la forma correcta.
Planificación
- Entienda la aplicación del cliente y el rendimiento de red requerido. Esto es especialmente importante cuando se trabaja con canales de banda estrecha en el espectro autorizado. Tenga en cuenta los ciclos de sondeo y las dimensiones de cada uno, especialmente cuando se planifican redes PMP.
- Ponga a prueba las radios en el banco con el equipo deseado antes de su primera implementación. Esto es especialmente importante cuando se acoplan equipos de E/S serie o de uso general para confirmar los diagramas de cableado, los cables y los ajustes de los módulos cnReach.
• Realice un estudio de rutas para cada enlace utilizando LINKPlanner de Cambium Networks. - Planifique los ajustes de radio para lograr el rendimiento deseado de la red teniendo en cuenta la intensidad de señal esperada, el ruido RF y las redes solapadas.
• Realice una estudio del sitio para muestrear los niveles de ruido intrabanda. - Prepare una lista de equipos que incluya radios, accesorios de radio, cables, conectores, adaptadores, antenas, torres/postes, soportes, etc.
LINKPlanner
- El software y la guía del usuario de LINKPlanner de Cambium Networks pueden descargarse del sitio web de soporte:
http://www.cambiumnetworks.com/linkplanner
- LINKPlanner importa perfiles de ruta y predice velocidades de datos y la fiabilidad a lo largo de la ruta. Permite al diseñador del sistema probar diferentes alturas de antena y ajustes de potencia de RF. Crea un informe de instalación que define los parámetros que deben utilizarse para la configuración, alineación y operación. Utilice el informe de instalación para comparar el rendimiento previsto y real del enlace.
Estudio del emplazamiento
El estudio de un emplazamiento implica el uso de un analizador de espectro o una herramienta de espectro alternativa para comprobar los niveles de ruido intrabanda presentes en el mismo.
- Cambium Networks considera que este es un paso importante en la implementación de redes estándar, ya que los niveles de ruido intrabanda se pueden tener en cuenta en el diseño de la red.
- Otros aspectos de un estudio del emplazamiento incluyen el barrido de cualquier línea de transmisión coaxial instalada, puentes, supresores de sobretensiones y antenas para pérdidas de retorno o relación de onda estacionaria (ROE).
- Identificación de posibles causas de interferencia con sistemas coubicados.
Instalación
- Utilice la brújula para alinear las antenas con el acimut magnético según lo recomendado por el informe de instalación de LINKPlanner.
-
Ajuste con precisión la alineación monitorizando los resultados de la herramienta de diagnóstico de RF Ping en la IU para optimizar el valor RSSi mostrado. Este valor puede compararse con el valor previsto en LINKPlanner. Cualquier desviación de la predicción de LINKPlanner debe justificarse antes de completar la instalación.
-
Aplique el par de apriete adecuado a todas las conexiones mecánicas.
- Aplique el material impermeabilizante adecuado a todas las conexiones eléctricas y de RF expuestas.
- Mida el ruido de fondo con el hardware final instalado (es decir, antenas, cable) utilizando un analizador de radio o de espectro. El analizador de espectro integrado se puede utilizar para escanear los niveles de ruido en el canal y en los canales contiguos.
- Compare la intensidad de señal recibida real con la intensidad de señal esperada del estudio de rutas.
Realice pruebas de rendimiento y latencia antes de salir del sitio utilizando la herramienta de diagnóstico de rendimiento de RF incorporada y/o una herramienta de rendimiento como iperf. - Confirme que la prueba de datos del cliente se ha realizado correctamente antes de salir del sitio.
Resolución de problemas
- Obtener estadísticas de éxito/fracaso del cliente en sondeos maestros SCADA.
• Capture ajustes de radio (mediante captura de pantalla y/o el archivo de configuración activo).
• Capture estadísticas de radio (mediante captura de pantalla o de otro modo).
• Capture estadísticas de LAN (mediante captura de pantalla o de otro modo).
• Capture estadísticas de servidor terminal (mediante captura de pantalla o de otro modo).
Realice mediciones de ruido con analizador de radio y/o espectro. - Obtenga una captura de ranura de diagnóstico desde el punto de acceso en un enlace problemático.
Realice un barrido en el cable y la antena para detectar pérdidas con el analizador de red (también conocido como analizador del sitio, comprobador de cable y antena).
Folleto del producto - solo producto de 450 MHz
Uso previsto
Los productos de radiocomunicación de la serie cnReach N500 450 MHz ETSI RED de Cambium Networks admiten transmisión de datos a través de enlaces de microondas de punto a multipunto (PMP), de punto a punto (PTP) y regreso a regreso (BTB). Este equipo de radiocomunicación se ha diseñado para aplicaciones profesionales exclusivamente en instalaciones exteriores fijas. Estos equipos de radiocomunicación están disponibles como unidad «conectorizada» para conectarse a una antena externa.
Instalación y funcionamiento
La instalación y el funcionamiento de este producto es complejo y Cambium, por tanto, recomienda que lo instale y administre un profesional del sistema para garantizar que el funcionamiento cumple con la normativa de la región en la que está instalado el producto. Siga las instrucciones de esta folleto. En la guía de usuario del producto (consulte el enlace que hay más abajo) hay más información relativa a la instalación y el funcionamiento de PMP, PTP y BTB.
El instalador debe tener la suficiente competencia, formación y experiencia para realizar la instalación. Además, es responsable de lo siguiente:
- Estar familiarizado con la legislación nacional en vigor, como las normativas radioeléctricas, de instalaciones eléctricas, de protección contra sobretensiones y de trabajo en alturas
- Realizar la instalación de conformidad con las instrucciones de Cambium Networks - Confirmar que la configuración del equipo cumple la legislación nacional o regional
Tenga en cuenta las siguientes indicaciones importantes durante la instalación. Esto configurará el equipo de conformidad con la legislación nacional.
Asegúrese de que el equipo de la serie N500 450 MHz ETSI RED está equipado con la versión de firmware más reciente (cnReach_01-20 o superior). El software está disponible en el sitio web del Centro de soporte de Cambium. Consulte el enlace más abajo.
Información sobre la seguridad de los productos
Observe las siguientes normas de seguridad.
- Compruebe que el equipo no está encendido durante la instalación. Desconecte siempre el equipo de su fuente de alimentación antes de realizar cualquier trabajo de mantenimiento.
-
Los niveles nocivos de radiación de RF están presentes cerca de la antena cuando el transmisor está encendido.
-
Tenga en cuenta el límite de la distancia de seguridad mínima para la antena transmisora N500 450 MHz que se muestran más abajo.
-
Asegúrese de que el equipo está instalado en una posición que evite cualquier peligro de radiación en humanos.
-
Tanga mucho cuidado cuando trabaje en alturas. Cumpla las normativas de trabajo en alturas. Trabaje con personal capacitado y competente.
- Tenga mucho cuidado cuando trabaje cerca de las líneas eléctricas.
- Trabaje siempre con un electricista cualificado para instalar el cableado.
- Utilice siempre las fuentes de alimentación específicas de la plataforma N500 450 MHz ETSI RED de Cambium para encender el equipo. El hecho de no utilizar la PSU proporcionada específica de Cambium podría provocar daños en el equipo y puede representar un riesgo para la seguridad.
- Las estructuras, el equipo y las personas deben tener protección contra descargas electrostatías:
- Situando el equipo en una zona de protección contra rayos
- Instalando los pararrayos apropiados para conducir la sobretensión a tierra a través de una senda firme, preferencial y separada.
Se requiere una conexión a tierra y la supresión de sobretensiones transitorias. Utilice los supresores de sobretensiones específicos de Cambium.
- Utilice los cables nominales de exterior para conexiones que estarán expuestas a entornos exteriores. Instale los cables recomendados de Cambium.
Los productos funcionan con las siguientes bandas de frecuencia hasta la máxima potencia indicada:
Para los productos N500 450 MHz ETSI RED implementados en la UE, la distancia mínima de seguridad entre el equipo y los humanos es de 2,52 metros.
Funcionamiento en la UE. Restricciones y requisitos de autorización para el uso:
- Este equipo solo se utiliza en cabinas de protección medioambiental.
- Los productos de la serie N500 450 MHz ETSI RED de Cambium pueden configurarse para funcionar en bandas de frecuencia licenciadas sujetas a la planificación de frecuencias de los países. Los operadores o los usuarios finales deben garantizar que el equipo está instalado y funciona de acuerdo con la normativa aplicable del país de operación, así como obtener cualquier licencia o permiso necesario.
Declaración UE de conformidad simplificada
Por el presente texto, el fabricante Cambium Networks Ltd declara que el equipo de rediocomunicación cnReach N500 450 Mhz ETSI RED cumple la directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección de internet: http://www.cambiumnetworks.com/ec_dofc
Directiva relativa a los residuos de aparatos eléctricos y electrónicos (RAEE)
No deseche el equipo electrónico y eléctrico o los accesorios electrónicos y eléctricos con los residuos domésticos. En algunos países y algunas regiones se han establecido sistemas de recogida para tratar los desechos de equipos eléctricos y electrónicos. En los países de la Unión Europea, pángase en contacto con el proveedor representante local del equipo o con el Centro de soporte de Cambium Networks para obtener más información sobre los sistemas de recogida de desechos en su país.
Enlaces web útiles
Manual de usuario: https://www.cambiumnetworks.com/guides
Capacitación técnica: https://learning.cambiumnetworks.com
Centro de asistencia técnica de Cambium: https://support.cambiumnetworks.com
Italian (IT)
