INSTRUKCJA OBSŁUGI cnReach N550 Cambium Networks

Bieżąca wersja oprogramowania....91

Domyślne dane logowania 91

Dostęp do interfejsu użytkownika 91

Kontakt z Cambium Networks....92

KOMPONENTY SYSTEMU CNREACH 93

Moduł radiowy....93

Akcesoria....94

Określanie nieznanego adresu IP 100

MONTAŻ MODUŁU CNREACH....104

PROCES WDROŻENIA....105

Planowanie....105

LINKPlanner....105

Badanie otoczenia....105

Instalacja 105

Diagnostyka problemów....106

PROSPEKT DOTYCZĄCY PRODUKTU — TYLKO PRODUKTY OBSŁUGUJĄCE CZĘSTOTLIWOŚĆ 450 MHZ....107

TURKISH (TR) 108

HIZLI BAŞVURU....108

Bieżąca wersja oprogramowania

Niniejszy przewodnik dotyczy oprogramowania System Release w wydaniach od 01 do 30, które można pobrać ze strony wsparcia technicznego Cambium Networks dostępnej pod adresem:

https://support.cambiumnetworks.com/files/n500/

operacyjnym:	cn-EBX.5.2.17e_update
układu radiowego:	rf_1.48.17487-400 (450 MHz FCC modeli)
	rf_1.48.17487-400g2 (450 MHz ETSI RED modeli)
	rf_1.48.17487-700g2
	rf_1.48.17487-900
	rf_1.48.17487-200
Opcjonalne moduły oprogramowania:	cs-5.2.17d_module (dla stacji 1+1 o wysokiej dostępności)
	wr-5.2.17d_module (dla modułów używanych z funkcją zastępowania infrastruktury przewodowej)

Uwaga Istnieją różne pliki firmware dla układów radiowych, w zależności od używanego pasma częstotliwości radiowych. Pasmo zostało określone w nazwie pliku firmware (przykład: 450 = układy radiowe 450 MHz, 900 = 900 MHz).

Domyślne dane logowania

Domyślny adres IP: 192.168.0.3

Domyślna nazwa użytkownika: admin

Domyślne hasta:v admin

W przypadku problemów z uzyskaniem dostępu do interfejsu użytkownika patrz część Określanie nieznanego adresu IP w Przewodniku wprowadzającym.

Dostęp do interfejsu użytkownika

Dostęp do interfejsu użytkownika uzyskuje się przez zainicjowanie bezpiecznego połączenia HTTPS (lub połączenia HTTP, w zależności od konfiguracji modułu radiowego) za pomocą przeglądarki internetowej, bezpośrednio przez połączenie z portem Ethernet lub przez aktywne połączenie radiowe.

• Upewnij się, że adres IP laptopa używanego do konfiguracji urządzenia jest w tej samej podsieci co domyślny adres IP.
  • W polu adresu URL wprowadź https://, na przykład: https://192.168.0.3
• Jeśli jest to pierwsza próba nawiązania połączenia przez protokół HTTPS, w przeglądarce może zostać wyświetlone ostrzeżenie dotyczące prywatności. Certyfikaty są zazwyczaj powiązane z pełnoprawnymi

nazwami domen o pełnej kwalifikacji, a nie z poszczególnymi adresami IP, więc taki monit jest całkowicie normalnym zachowaniem.

Kontakt z Cambium Networks

Witryna wsparcia technicznego: http://support.cambiumnetworks.com/

Witryna główna: http://www.cambiumnetworks.com

Zapytania dotyczące sprzedaży prosimy kierować na adres: [e-mail]

Lista numerów telefonów: http://www.cambiumnetworks.com/contact

Adres: Cambium Networks

Suite 360

3800 Golf Road

Rolling Meadows, IL 60008

Komponenty systemu cnReach

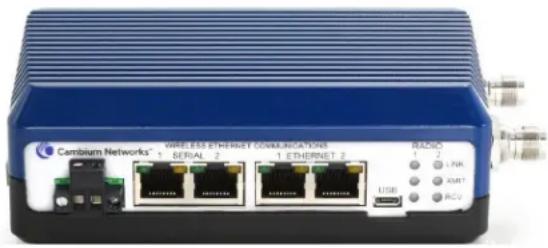

Moduł radiowy

System cnReach składa się z następujących komponentów:

- Moduły radiowe są dostępne w wielu pasmach częstotliwości. Dostępność danego pasma zależy od położenia geograficznego i praw dostępu:

- Częstotliwości

- 900 MHz (pasmo licencjonowane lub nielicencjonowane)

- Modele FCC

- Modele na rynek Australii

- Pasma licencjonowane 757–758 i 787–788 MHz tylko na rynek Stanów Zjednoczonych

• Licencjonowane 450 MHz

- Modele ETSI RED (406-470 MHz)

- Modele US/FCC (406-430 i 450-470 MHz)

- Pasma licencjonowane 220 MHz (217 do 222 MHz) tylko na rynek Stanów Zjednoczonych

■ Pojedyncze lub podwójne moduły radiowe

■ Z analogowymi/cyfrowymi wejściami/wyjściami lub bez nich

- Akcesoria

- Zasilacze 24 VDC (zasilacze zewnętrzne lub montowane na szynie DIN i podłączane do sieci z prądem przemiennym)

■ Anteny typu Yagi, Omni i biczowe

Anteny Yagi oraz Omni można zakupić w komplecie z zestawem montażowym lub bez niego. Zestaw montażowy zawiera okablowanie, bezpiecznik, uziemienie oraz zabezpieczenia przed wpływami atmosferycznymi

■ Mocowania do szyny DIN

Adapter DB-9 do RJ-45 umożliwiający uzyskanie dostępu do portu szeregowego modułu radiowego

■ Zapasowe złącza zasilania oraz we/wy

LINKPlanner

- Narzędzie do planowania i wdrożenia udostępniane przez Cambium Networks

- Łatwy w użyciu interfejs graficzny zintegrowany z aplikacjami Google Earth i Google Maps

■ Przewiduje wydajność i niezawodność połączeń

- Udostępnia listę niezbędnych materiałów

■ Tworzy raport instalacyjny, który ułatwia montaż i regulację modułów radiowych cnReach

- Oprogramowanie LINKPlanner można bezpłatnie pobrać ze strony internetowej Cambium Networks pod adresem http://www.cambiumnetworks.com/linkplanner

• cnMaestro

- Rozwiązanie do zarządzania pełnym cyklem eksploatacji sieci opartych na urządzeniach Cambium Networks.

■ Umożliwia wdrażanie urządzeń, monitorowanie wydajności, analizę i naprawę usterek oraz konfigurację za pomocą jednego interfejsu.

Cambium Networks® WIRELESS ETHERNET COMMUNICATIONS 1 SERIAL 2 1 ETHERNET 3 RADIO 1 2 LINK KMT RCV USB

- Dostępne w wersjach dla systemów wdrożonych lokalnie i systemów chmurowych.

- Moduły radiowe cnReach są często montowane w obudowach NEMA, ponieważ urządzenia te nie są zaprojektowane z myślą o użytkowaniu w środowiskach narażonych na działanie pyłu lub wody.

Akcesoria

Ekspander We/Wy

Ekspander we/wy to moduł cnReach pozbawiony urządzeń radiowych. Moduł ten służy do dodawania szeregowych lub analogowych/cyfrowych wejść/wyjść do sieci szerokopasmowej lub dodatkowych wejść/wyjść do sieci wąskopasmowej. Z punktu widzenia obsługi sieci oraz zarządzania urządzeniami ekspander obsługuje i konfiguruje się w taki sam sposób, jak moduły radiowe cnReach.

NB-N500001A-US	Ekspander We/Wy N500
NB-N500002A-US	Złącze zasilające N500, zapasowe
NB-N500003A-US	Złącze N500 IO, zapasowe
NB-N500004A-US	Mocowanie na szynie N500 DIN
NB-N500005A-US	Adapter N500 RJ45-DB9
NB-N500013A-GL	Zasilacz, AC do 24 VDC, mocowanie na szynie DIN
NB-N500006B-US	Zasilacz N500 AC do 24 VDC z przewodem i wtyczką amerykańską
NB-N500011B-GL	Zasilacz N500 AC do 24 VDC (bez przewodu)

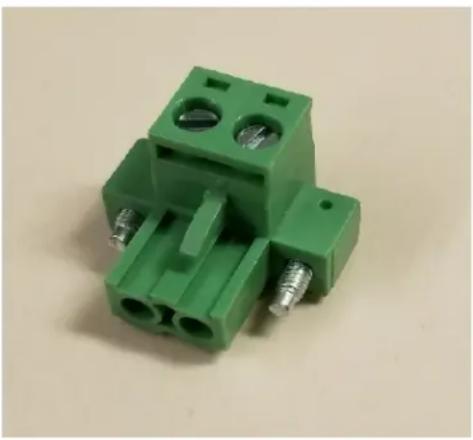

Każdy moduł radiowy cnReach jest dostarczany ze złączem zasilającym oraz złączem we/wy. Numery modeli wyszczególnione w tym dokumencie umożliwiają zamówienie części zamiennych, gdy wystąpi potrzeba wymiany zagubionych lub uszkodzonych złączy. Na ilustracji poniżej przedstawiono zapasowe złącze zasilania i zapasowe złącze we/wy.

Mocowanie na szynę DIN

Mocowanie na szynę DIN umożliwia zamocowanie modułu cnReach na standardowej szynie DIN.

Firma Cambium sprzedaje dwie wersje zasilaczy do urządzeń cnReach. Pierwszą z nich jest zasilacz typu „cegła” służący do testowania urządzeń w warsztacie lub użytku w środowisku o regulowanej temperaturze otoczenia. Drugą z nich jest zasilacz montowany na szynie DIN, dostosowany do szerokiego zakresu temperatur i przeznaczony do montażu w obudowie NEMA obok modułu

Uwaga Zasilacz na szynę DIN nie jest dostarczany z przewodem zasilającym. W sprzedaży jest także zasilacz typu „cegła” bez przewodu zasilającego, przeznaczony dla krajów, w których stosuje się przewody zasilające inne niż te używane w Stanach Zjednoczonych.

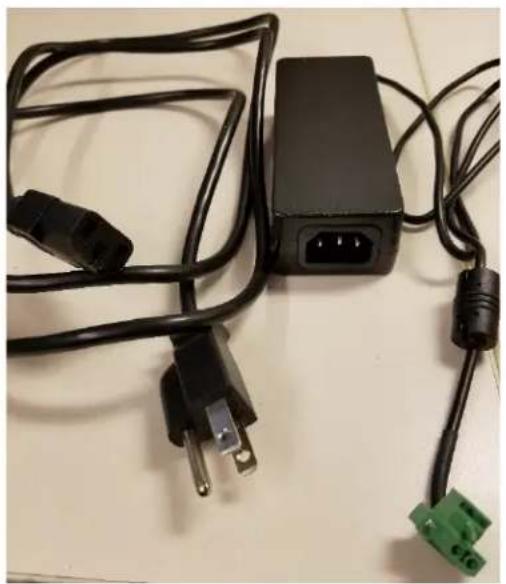

Zasilacz N500 AC do 24 VDC z przewodem i wtyczka amerykańska

NB-N500011B-GL

Zasilacz N500 AC do 24 VDC (bez przewodu)

NB-N500013A-GL

Zasilacz, AC do 24 VDC, mocowanie na szynie DIN

Anteny

Firma Cambium Network oferuje różne anteny oraz zestawy montażowe pomocne we wdrożeniu kompletnego rozwiązania.

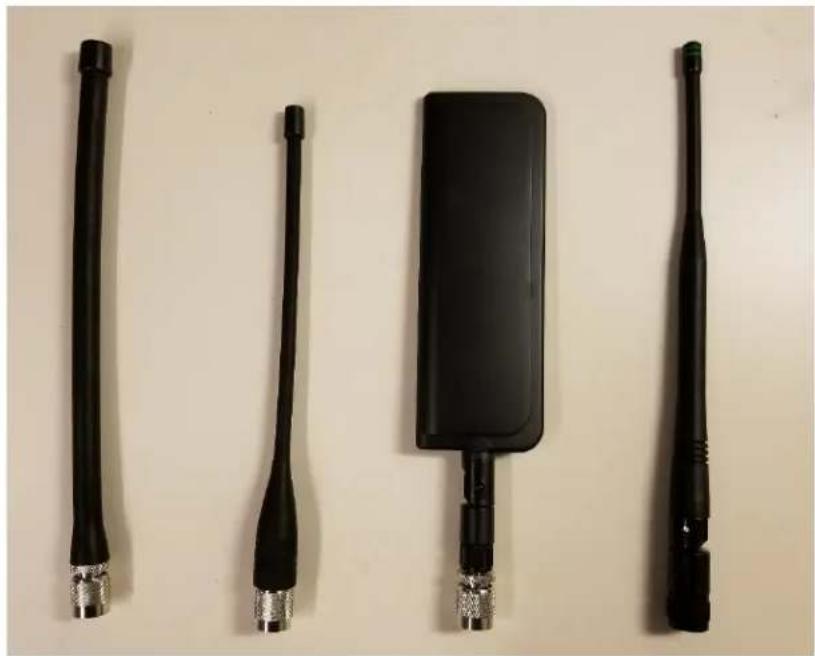

W ofercie są dostępne m.in. serie anten wielokierunkowych biczowych o niskim zysku, przeznaczonych do przeprowadzania prób i testowania urządzeń na stanowiskach warsztatowych.

NB-N500008A-US	Antena biczowa N500 900 MHz
NB-N500009A-US	Antena biczowa N500 700 MHz
NB-N500010A-US	Antena biczowa N500 450 MHz
NB-N500012A-US	Antena biczowa N500 220 MHz

Wspomniane anteny biczowe osiągają zysk zerowy lub bliski zerowemu. Poniżej zilustrowano anteny biczowe, w kolejności od lewej: 220 MHz, 450 MHz, 700 MHz i 900 MHz.

Anteny biczowe 220 MHz i 450 MHz należy przyciąć do odpowiedniej długości, aby optymalnie dopasować częstotliwość. Do każdej anteny dołączono kartę z instrukcjami opisującymi odpowiednie długości. Karty te zilustrowano poniżej:

Oprócz anten biczowych firma Cambium sprzedaje również różnorodne anteny typu Yagi oraz anteny dookólne (omni) przeznaczone do zastosowania w terenie. Specyfikacje techniczne tych anten można znaleźć na stronie internetowej firmy Cambium.

Nr modelu Opis Cambium

NB-N500020A-GL	Antena Yagi, 900 MHz 6,5 dBd, jednobieg.
NB-N500021A-GL	Antena Yagi, 900 MHz 10 dBd, jednobieg.
NB-N500022A-GL	Antena Yagi, 700 MHz 10 dBd, jednobieg.
NB-N500024A-GL	Antena Yagi, 406-430 MHz 6,5 dBd, jednobieg.
NB-N500025A-GL	Antena Yagi, 406-430 MHz 10 dBd, jednobieg.
NB-N500026A-GL	Antena Yagi, 450-470 MHz 6 dBd, jednobieg.
NB-N500027A-GL	Antena Yagi, 450-470 MHz 10 dBd, jednobieg.
NB-N500042A-GL	Antena Yagi, 215-225 MHz 6,5 dBd, jednobieg.
NB-N500029A-GL	NB-N500029A-GL
NB-N500044A-GL	NB-N500044A-GL
NB-N500045A-GL	NB-N500045A-GL
NB-N500053A-GL	NB-N500053A-GL
NB-N500046A-GL	NB-N500046A-GL
NB-N500030A-GL	Antena Yagi z zestawem montażowym, 900 MHz 6,5 dBd, jednobieg.
NB-N500031A-GL	Antena Yagi z zestawem montażowym, 900 MHz 10 dBd, jednobieg.
NB-N500032A-GL	Antena Yagi z zestawem montażowym, 700 MHz 10 dBd, jednobieg.
NB-N500034A-GL	Antena Yagi z zestawem montażowym, 406-430 MHz 6,5 dBd, jednobieg.
NB-N500035A-GL	Antena Yagi z zestawem montażowym, 406-430 MHz 10 dBd, jednobieg.
NB-N500036A-GL	Antena Yagi z zestawem montażowym, 450-470 MHz 6 dBd, jednobieg.
NB-N500037A-GL	Antena Yagi z zestawem montażowym, 450-470 MHz 10 dBd, jednobieg.
NB-N500052A-GL	Antena Yagi z zestawem montażowym, 215-225 MHz 6,5 dBd, jednobieg.
NB-N500041A-GL	Zestaw montażowy anteny, 15 m

Anteny Yagi są dostępne w wersji wolnostojącej z przewodem o długości 0,6 m lub ze zintegrowanym zestawem montażowym. W przypadku anten Yagi sprzedawanych wraz z zestawem montażowym w komplecie znajdują się następujące elementy:

• Dołączony przewód o długości 7,6 m
• Zestaw uziemienia

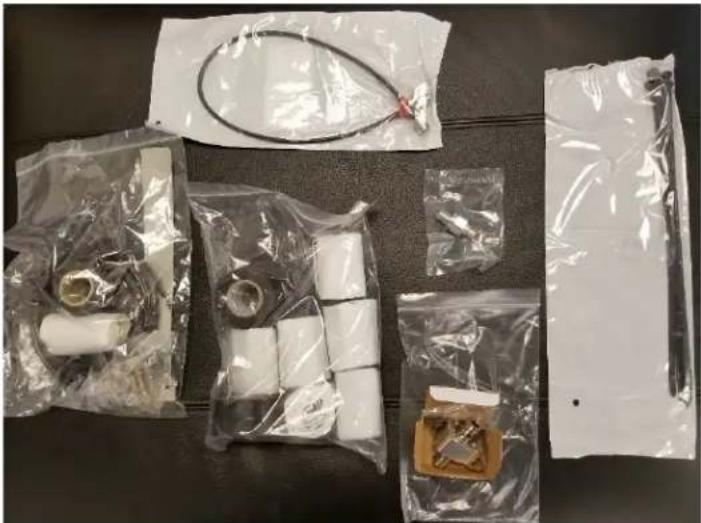

Zestaw do zabezpieczania przed niekorzystnymi warunkami atmosferycznymi
- Tłumik przepięć w paśmie radiowym do montażu na obudowie
- Dodatkowe złącze typu N (na wypadek, gdy instalator zechce skrócić przewód dołączeniowy o długości 7,6 lub 15 m.
- Przewód połączeniowy (złącze typu N do TNC)
• Opaski kablowe

Antena dookólna jest dostępna jako oddzielne urządzenie. Zestaw montażowy NB-500041A-GL zawiera przewód o długości 15 m, który jest zgodny z anteną dookólną, co ułatwia montaż.

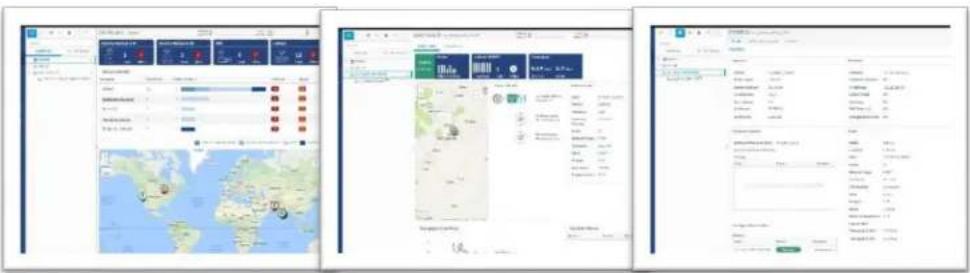

Rozwiązanie cnMaestro, dostępne w wersjach lokalnej i chmurowej, służy do zarządzania urządzeniami cnReach (wersja chmurowa będzie obsługiwać urządzenia cnReach do końca 2018 r.).

Więcej informacji na temat cnMaestro i oprogramowanie do pobrania można znaleźć na stronie internetowej Cambium Networks pod adresem http://www.cambiumnetworks.com/linkplanner

Informacje na temat instalacji i konfiguracji serwera można znaleźć w dokumentacji rozwiązania cnMaestro. Informacje na temat konfigurowania urządzeń cnReach do współpracy z rozwiązaniem cnMaestro można znaleźć w Rozdziale 2: Konfiguracja systemu.

Poniżej wymieniono niektóre z funkcji dostępnych w rozwiązaniu cnMaestro, a przeznaczonych specjalnie do stosowania z urządzeniami cnReach:

Wdrożenie Portal internetowy hostowany
	w chmurze / Plik OVA VMware hostowany przez klientaInterfejs obsługiwany przez przegładdarkę internetową
Wizualizacja Pełna widoczność w obrębie sieci
	Obsługa ePMPTM, cnPilotTM, PMP, widoków produktów cnReachTM
	Dostęp i widoczność łączy dosyłowych / Widoczność wewnętrznej sieci bezprzewodowej
	Widok IIoT (w rozwiązaniach cnReach)
	Hierarchiczne drzewo urządzeń / Integracja zGoogle Maps / Agregacja urządzeń
	Sieć, wieża, lokalizacja, grupa AP
Monitorowanie Tabela ewidencjonowania
	Dedykowane panele sterowania urządzeniami / Mapy i tryby mapStatystyki i trendy
Dane i raporty	Raporty statystyczne eksportowane do pliku CSVAPI monitorowania RESTful/ Eksportowanie tabel do pliku CSVlub raporty graficzne w pliku PDF (Q4/17)Alerty przez e-mail (Q3/17)API WebHooks (Q4/17)
Administracja Obsługa wielu administratorów (maks. 10)i dostępu zależnego od rólWidoczność sesji administracyjnych
Wprowadzanie do sieci i aprowizacja	Konfiguracja szablonubezobsługowego wprowadzania do sieci (Q4/17)Masowa dystrybucja oprogramowania (Q4/17)Aktualizacja oprogramowania (Q4/17)
Diagnostyka i rozwiązywanie problemów	Widok od wieży do krawędzi, alarmówi wydarzeńHistoria alarmów
Bezpieczeństwo	Komunikacja przez SSL/ Odrzucanie połączeń przychodzących przez InternetFunkcjonuje poza ścieżką ruchu sieciowegoWspółpracuje z zaporami sieciowymi i NAT

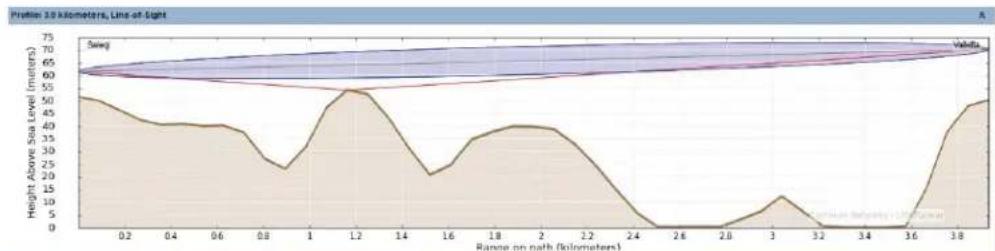

LINKPlanner

Oprogramowanie LINKPlanner jest przeznaczone do współpracy z rozwiązaniami PTP i PTMP. Przyspiesza i ułatwia planowanie struktur sieciowych optymalnych pod względem wdrażania oraz wydajności i kosztów. LINKPlanner to bezpłatne, łatwe w użyciu narzędzie do projektowania połączeń, dostępne do pobrania z witryny internetowej Cambium Networks. Funkcje wspomagające wdrożenie rozwiązań cnReach obejmują:

• Możliwość utworzenia niezawodnego połączenia bezprzewodowego nawet w trudnych warunkach
• Możliwość planowania pojedynczego połączenia lub wielu połączeń jednocześnie
• Możliwość rozplanowania projektu z uwzględnieniem produktów PTP i PMP
• Możliwość wykonania obliczeń z uwzględnieniem produktów licencjonowanych i nielicencjonowanych
• Automatyczne wczytywanie profili ścieżek dla danego terenu i danych o czynnikach środowiskowych, takich jak osłabienie sygnału wskutek deszczu

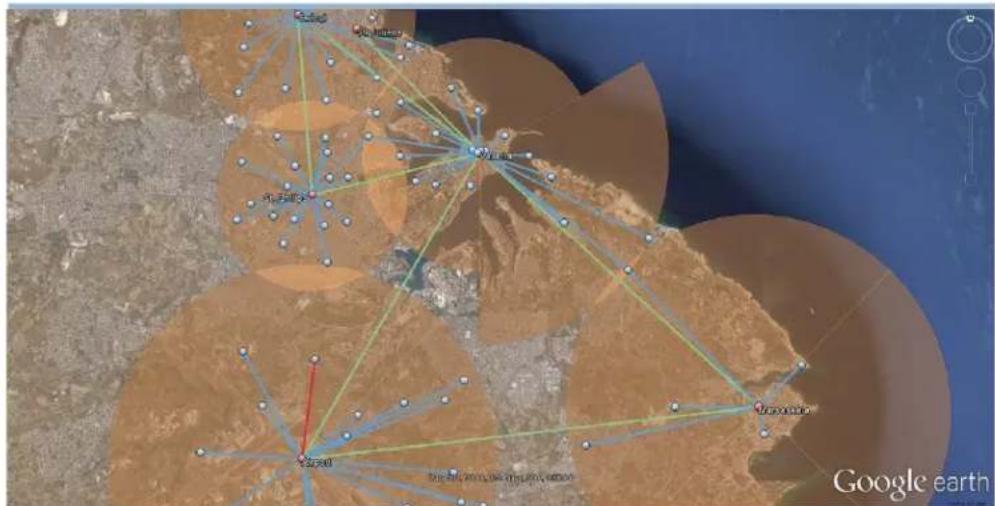

• Wyświetlanie kompleksowego konspektu całej sieci bezprzewodowej typu PTP w środowisku Google™ Earth
• Możliwość przeprowadzania symulacji na podstawie podanego położenia geograficznego, odległości, wysokości anteny oraz mocy transmisji — efekt wpływu tych czynników na wydajność sieci będzie widoczny natychmiastowo
• Generowanie raportów zawierających prognozy wydajności, stanowiących przydatne wytyczne, które oszczędzą czas podczas wdrożenia
• Tworzenie wykazu materiałów do sieci PMP i PTP, włącznie z akcesoriami

Określanie nieznanego adresu IP

Użytkownik może w dowolnym momencie zmienić adres IP modułu radiowego. Można także przypisać różne adresy IP do każdego z interfejsów — eth1, eth2, radio1, radio2, pod warunkiem, że routing odbywa się za pomocą warstwy 3. Jeżeli adres IP modułu radiowego jest nieznany, istnieje możliwość określenia tego adresu

lub przywrócenie fabrycznego adresu oraz fabrycznej konfiguracji modułu radiowego za pomocą interfejsu wiersza poleceń.

Uwaga Przywrócenie ustawień fabrycznych radia za pomocą interfejsu wiersza poleceń spowoduje również przywrócenie fabrycznych ustawień nadajnika radiowego i sieci radiowej, a tym samym rozłączenie wszelkich aktywnych połączeń radiowych.

Jeśli komputer jest w tej samej podsieci co domyślny adres IP, ale nie można nawiązać połączenia, prawdopodobnie adres IP modułu radiowego uległ zmianie. Ta sytuacja jest typowa dla konfiguracji, w których istnieją wcześniej zainstalowane moduły radiowe.

Uwaga Dobra praktyką jest nakładanie jasnej taśmy elektrycznej na spodnią część modułu radiowego i zapisywanie na niej wszelkich zmian w adresie IP za pomocą markera.

Za pomocą następującego oprzyrządowania należy określić niezbędny adres IP:

• Kabel szeregowy/USB
• Standardowy kabel Ethernet (CAT5)
• Adapter cnReach N500 DB-9/RJ-45

Podłącz kabel szeregowy/USB do komputera i zainstaluj sterowniki zgodnie z instrukcjami producenta (chyba że system operacyjny rozpozna urządzenie).

1 Zapisz numer portu COM przypisany do urządzenia przez system operacyjny.

2 Podłącz adapter RJ-45/DB9 do portu szeregowego DB9 kabla szeregowy/USB.

3 Podłącz kabel Ethernet CAT5 do adaptera RJ-45/DB9.

4 Obserwuj porty szeregowe (SERIAL) na module radiowym zawartym w zestawie. Port SERIAL z migającą pomarańczową kontrolką LED jest jednocześnie portem interfejsu

Uwaga W modułach radiowych cnReach N500 porty szeregowe i Ethernet są w standardzie RJ-45. Oznacza to, że technicznie możliwe jest podłączenie kabla Ethernet do portu szeregowego i odwrotnie.

5 Za pomocą programu emulującego terminal, takiego jak Teraterm, PuTTY czy HyperTerminal, połącz się z portem COM komputera z parametrami 115200 8N1.

6 Naciśnij Enter. Zostanie wyświetlony monit logowania. Nazwa użytkownika: admin

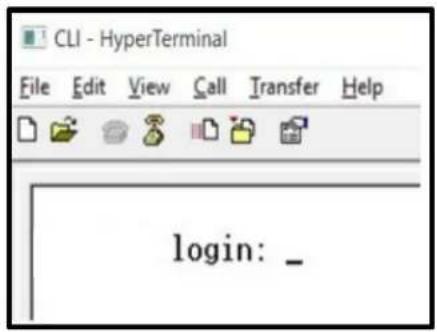

CLI - HyperTerminal File Edit View Call Transfer Help login: _

7 Wpisz polecenie „show ifconfig”. W przypadku konfiguracji domyślnej interfejsu (bridge [mostek]) zostanie wyświetlony tylko adres IP przypisany do VLAN1.

> show ifconfig
eth0	Link encap:Ethernet HWaddr 70:F1:E5:00:00:00 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:78331 errors:0 dropped:0 overruns:0 frame:0 TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:1000 RX bytes:6290948 (5.9 MiB) TX bytes:5780242 (5.5 MiB)
eth1	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST MULTICAST MTU:1500 Metric:1 RX packets:0 errors:0 dropped:0 overruns:0 frame:0 TX packets:0 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth1.1	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST PROMISC MULTICAST MTU:1500 Metric:1 RX packets:0 errors:0 dropped:0 overruns:0 frame:0 TX packets:0 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth2	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:78331 errors:0 dropped:0 overruns:0 frame:0 TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:4882659 (4.5 MiB) TX bytes:5687626 (5.4 MiB)
eth2.1	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1 RX packets:78331 errors:0 dropped:0 overruns:0 frame:0 TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:4882659 (4.5 MiB) TX bytes:5687626 (5.4MiB)
lo	Link encap:Local Loopback inet addr.:127.0.0.1 Mask:255.0.0.0 UP LOOPBACK RUNNING MTU:16436 Metric:1 RX packets:179 errors:0 dropped:0 overruns:0 frame:0 TX packets:179 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:1023108 (999.1 KiB) TX bytes:1023108 (999.1 KiB)
radl	Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:86289 errors:0 dropped:0 overruns:0 frame:0 TX packets:110240 errors:0 dropped:0 overruns:O carrier:O collisions:O txqueuelen:SOO RX bytes:7999518 (7.5 MiB) TX bytes:8173919 (7.7 MiB)
radl.1	Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2 UP BROADCAST RUNNING PROMISC MULTICAST MTU:150O Metric:1 RX packets:86289 errors:O dropped;O overruns;O frame;O TX packets:110240 errors;O dropped;O overruns;O carrier;O collisions;O txqueuelen;O RX bytes:6781472 (6.3 MiB) TX bytes:8173919 (7.7 MiB)
vlanl	Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2 inet addr.:192.168.0.3 Bcast : 192.168.0.25S Mask : 255.255.255. O UP BROHULCHST RUNNING MULTICAST MTU : 150M Metric : 1 RX packets : 116234 errors : 0 dropped : 0 overruns : 0 frame : 0 TX packets : 82339 errors : 0 dropped : 0 overruns : 0 carrier : 0 collisions : 0 txqueuelen : 0 RX bytes : 8888178 (7.6 MiB) TX bytes : 6196725 (5.9 MiB)

8 Jeśli według konfiguracji radio jest routowane, każdy interfejs może mieć unikalny adres IP. W takim przypadku polecenie „show ifconfig” zwrócić adres IP każdego interfejsu fizycznego.
9 Interfejs użytkownika może być dostępny pod adresem IP interfejsu Eth1/Eth2, jeśli komputer ma bezpośrednie połączenie z danym interfejsem.

Uwaga Aby nawiązanie komunikacji przez Ethernet było możliwe, laptop/komputer stacjonarny powinien otrzymać stały adres IP w tej samej podsieci co podłączony interfejs.

> show ifconfig
eth0 Link encap:Ethernet HWaddr 70:F1:E5:00:00:00
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:0 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:6418040 (6.1 MiB) TX bytes:5891577 (5.6 MiB)

eth1 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.1.3 Bcast:192.168.1.255 Mask:255.255.255.0
UP BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

eth2 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1

inet addr:192.168.2.3 Bcast:192.168.2.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:62 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:4903550 (4.6 MiB) TX bytes:5797191 (5.5 MiB)

lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:200 errors:0 dropped:0 overruns:0 frame:0
TX packets:200 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:1145456 (1.0 MiB) TX bytes:1145456 (1.0 MiB)

rad1 Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2
inet addr:10.10.10.1 Bcast:10.10.10.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:87269 errors:0 dropped:17 overruns:0 frame:0
TX packets:111408 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:500

Montaż modułu cnReach

Moduł cnReach można umieścić na poziomej powierzchni lub na szynie DIN (z opcją montażu na szynie DIN). Moduły radiowe cnReach MUSZĄ być instalowane w szafach odpornych na warunki atmosferyczne lub w pomieszczeniach zamkniętych. Moduły cnReach nie są przeznaczone do użytku zewnętrznego.

Ostrzeżenie

Należy zapewnić, aby personel nie był narażony na niebezpieczny poziom promieniowania elektromagnetycznego. Moduły zaczynają wytwarzać drgania elektromagnetyczne natychmiast po włączeniu.

Należy pamiętać o następujących wytycznych:

Nigdy nie należy pracować przed anteną, gdy do modułu cnReach jest podłączone zasilanie.

Przed podłączeniem lub odłączeniem kabla dołączeniowego albo anteny należy zawsze odłączyć zasilanie od modułu cnReach.

Proces wdrożenia

Dobrze wdrożone sieci to takie, które są instalowane w sposób przewidywalny, funkcjonują dobrze mimo upływu czasu i szybko wracają do poprawnego funkcjonowania po wystąpieniu nieoczekiwanych zdarzeń. Poniższe wytyczne dotyczące planowania, instalacji i rozwiązywania problemów są wynikiem naszych doświadczeń w rozwiązywaniu problemów z sieciami. Aby wdrożyć dobrze działającą sieć, należy postępować zgodnie z poniższymi poradami.

Planowanie

• Dowiedz się, jak klient zamierza wykorzystywać swoją sieć i jakie są wymagania co do jej przepustowości. Jest to szczególnie ważne w przypadku pracy z kanałami wąskopasmowymi na licencjonowanym paśmie. Przy planowaniu sieci, a zwłaszcza sieci w układzie PMP, należy wziąć pod uwagę cykle zapytań i rozmiary każdego zapytania.
• Przed pierwszym uruchomieniem należy przetestować moduły radiowe na stanowisku testowym w połączeniu z właściwym sprzętem. Jest to szczególnie ważne w przypadku łączenia z urządzeniami seryjnymi lub urządzeniami we/wy ogólnego przeznaczenia, bo umożliwia potwierdzenie poprawności schematów połączeń, kabli i ustawień modułu cnReach.
• Wykonaj studium ścieżki dla każdego połączenia przy użyciu oprogramowania Cambium Networks LINKPlanner.
• Zaplanuj ustawienia modułu radiowego, aby osiągnąć wymaganą przepustowość sieci z uwzględnieniem oczekiwanej mocy sygnału, szumów radiowych i nakładających się sieci.
• Przeprowadź badanie otoczenia w celu określenia poziomu szumów w danym paśmie.
• Przygotuj listę sprzętu, która obejmuje moduły radiowe, akcesoria radiowe, kable, złącza, adaptery, anteny, wieże/pale, wsporniki itp.

LINKPlanner

- Oprogramowanie Cambium Networks LINKPlanner wraz z podręcznikiem użytkownika można pobrać z witryny wsparcia technicznego pod adresem:

http://www.cambiumnetworks.com/linkplanner

- LINKPlanner importuje profile ścieżki i przewiduje szybkości transmisji danych oraz ich niezawodność w obrębie ścieżki. Pozwala to projektantowi systemu na wypróbowanie różnych wysokości anteny i ustawień mocy nadajnika radiowego. Oprogramowanie generuje raport instalacyjny ze zdefiniowanymi parametrami do użycia podczas konfigurowania, dostosowywania i w trakcie pracy systemu. Raport instalacyjny umożliwia porównanie przewidywanej i rzeczywistej wydajności łącza.

Badanie otoczenia

Badanie otoczenia polega na wykorzystaniu analizatora widma lub innego narzędzia do analizy widma w celu sprawdzenia poziomu szumów pasma w danym otoczeniu.

Cambium Networks uważa tę czynność za ważny krok procesu wdrażania standardowych sieci, ponieważ projektant znający poziom szumów w paśmie może uwzględnić ten czynnik w projekcie sieci.
- Inne aspekty badania otoczenia obejmują analizę wszelkich istniejących zainstalowanych koncentrycznych linii transmisyjnych, zworek, tłumików przepięć i anten pod kątem utraty sygnału zwrotnego lub napięcia współczynnika fali stojącej (VSWR).
- Pozwala to również na zidentyfikowanie możliwych przyczyn zakłóceń w systemach kolokowanych.

Instalacja

- Użyj kompasu do wyrównania anteny względem azymutu magnetycznego, zgodnie z zaleceniami raportu instalacyjnego wygenerowanego przez oprogramowanie LINKPlanner.

• Wyreguluj ułożenie anten, monitorując informacje widoczne w interfejsie użytkownika narzędzia diagnostycznego RF Ping, aby zoptymalizować wyświetlaną wartość RSSi. Możesz porównać tę wartość z wartością przewidzianą przez program LINKPlanner. Przed zakończeniem instalacji należy sprawdzić, dlaczego rzeczywiste wartości odbiegają od wartości przewidzianych przez oprogramowanie LINKPlanner.
• Poprawnie dokręcić wszystkie połączenia mechaniczne.
• Zabezpiecz wszystkie odsłonięte połączenia radiowe i elektryczne przed niekorzystnymi warunkami atmosferycznymi.
• Przeprowadź pomiar szumów środowiska z zainstalowanym osprzętem końcowym (takim jak antena i okablowanie) za pomocą analizatora radiowego lub analizatora widma. Do skanowania poziomu szumów w obrębie danego kanału i sąsiednich kanałów można wykorzystać wbudowany analizator widma.
• Porównaj rzeczywistą siłę odbieranego sygnału z oczekiwaną siłą sygnału uzyskaną ze studium ścieżki.
• Przed opuszczeniem lokalizacji wykonaj testy przepustowości i opóźnień, korzystając z wbudowanego narzędzia diagnostycznego do analizy przepustowości transmisji radiowej lub innego narzędzia do analizy przepustowości, takiego jak iperf.
• Przed opuszczeniem lokalizacji potwierdź, że dane klienta są przesyłane poprawnie.

Diagnostyka problemów

Uzyskaj statystyki sukcesów/niepowodzeń klienta za pośrednictwem sondaży podstawowych SCADA.
- Zarejestruj ustawienia połączeń radiowych (np. aktywny plik konfiguracyjny lub zrzuty ekranów ilustrujących konfigurację).
- Zarejestruj statystyki połączenia radiowego (poprzez zrzuty ekranów lub w inny sposób).
- Zarejestruj statystyki sieci wewnętrznej (poprzez zrzuty ekranów lub w inny sposób).
Zarejestruj statystyki serwera terminala (poprzez zrzuty ekranów lub w inny sposób).
- Przeprowadź pomiar szumów za pomocą analizatora radiowego i/lub analizatora pasma.
- Zarejestruj dane z gniazda diagnostycznego punktu dostępowego działającego na problematycznym łączu.
- Przeanalizuj kable oraz anteny za pomocą analizatora sieci (tj. testera anten, kabli itp.) w poszukiwaniu strat sygnału.

Prospekt dotyczący produktu — tylko produkty obsługujące częstotliwość 450 MHz

Przeznaczenie: Moduły radiowe

Cambium Networks serii cnReach N500 450 MHz ETSI RED obsługują transmisję danych przez łącze mikrofalowe typu Point to MultiPoint (PMP), Point to Point (PTP) i Back to Back. Repeat (BTB). Moduły radiowe są przeznaczone do zastosowań profesjonalnych, wyłącznie w stacjonarnych instalacjach zewnętrznych. Urządzenia są oferowane w wersji z anteną zintęrowaną albo ze złączami anteny zewnętrznej.

Instalacja i obsługa

Instalacja i obsługa tego produktu są działaniami o wysokim stopniu złożoności, dlatego Cambium zaleca, aby były one realizowane przez odpowiednio wykwalifikowane osoby, aby zagwarantować zgodność z przepisami obowiązującymi w miejscu eksploatacji urządzenia. Należy postępować zgodnie z instrukcjami podanymi w ulotce. Dodatkowe wskazówki na temat instalacji i obsługi sprzętu w układach PMP; PTP i BTB zawiera podręcznik produktu (patrz łącze poniżej).

Instalator musi mieć odpowiednie kwalifikacje, wiedzę i doświadczenie, aby przeprowadzić montaż. Zakres odpowiedzialności:

• Znajomość aktualnie obowiązujących przepisów w zakresie komunikacji radiowej, instalacji elektrycznych, ochrony przeciw przepięciowej i pracy na wysokości.
  • Przeprowadzenie instalacji zgodnie z wytycznymi Cambium Networks.
• Potwierdzenie, że parametry pracy urządzenia są zgodne z obowiązującymi przepisami krajowymi i regionalnymi.

Podczas instalacji należy przestrzegać następujących ważnych instrukcji. Zapewni to zgodność z obowiązującymi przepisami.

- Urządzenie serii 500 450 MHz ETSI RED musi mieć najnowszą wersję firmware (cnReach_01-20 lub nowszą). Oprogramowanie jest dostępne do pobrania na stronie Cambium Support Centre (łącze poniżej).

Bezpieczeństwo użytkowania

Należy przestrzegać następujących zasad bezpieczeństwa:

• Podczas instalacji sprzęt nie może być pod napięciem. Urządzenie należy zawsze odlącać od źródła zasilania przed przystąpieniem do serwisowania.
  Gdy nadajnik jest włączony, w pobliżu anteny wystąpują szkodliwe poziomy promieniowania o częstotliwości radiowej.

• Należy przestrzegać minimalnej bezpiecznej odległości dla anten produktów z serii N500 450 MHz, którą podano poniżej.

• Upewnić się, ze urządzenie jest montowane w miejscu, gdzie promienłowanie nie będzie stwarzać zagrożeń dla ludzi.

• Zachować szczególną ostrożność podczas pracy na wysokości. Przestrzegać krajowych przepisów BHP w zakresie pracy na wysokości. Wszelkie prace powierzać personelowi mającemu wymagane kompetencje.
  • Zachować szczególną ostrożność podczas pracy w pobliżu linii energetycznych.
  • Instalację kabli zawsze powierzoć wykwalifikowanemu elektrykowi.
  Do zasilania sprzętu należy zawsze używać zasilaczy dedykowanych dla platformy Cambium N500 450 MHz ETSI RED. Użycie innego zasilacza niż dedykowany zasilacz.

- Konstrukcja, sprzęt i ludzia wymagają ochrony przed skutkami wyładowań elektrostatycznych:

• przez wybór miejsca montażu w strefie z ochroną odgromową;
• przez instalację odpowiednich odgromników, które odprowadzą impuls elektryczny do ziemi z użyciem osobnego obwodu;
• wymagane jest podłączenie uziemienia i ochrony przeciwprzepięciowej. Należy stosować ochronniki przeciwprzopiąciowo zalecane przez Cambium.

- W przypadku połączeń narażonych na warunki zewnętrzne stosować kable przeznaczona do zastosowań zewnętrznych. Przy instalacji stosować kable zalecana przez Cambium.

Produkty pracują w następujących zakresach częstotliwości do wskazanego limitu mocy:

Robocze pasma częstotliwości	Norma UE	Moc maksymalna (EIRP)	Dotwołone zastosowanie	Urządzenia N500 obsługujące to pasmo częstotliwości
406 – 470 MHz	EN 300 113	8 W / 30 dBm	Dostępne do użytku na podstawie licencji we wszystkich krajach UE	Wszytkie urządzenia serii cnReach 450 MHz ETSI RED

W przypadku urządzeń N500 450 MHz ETSI RED na terenie UE minimaina bezpieczna odległość człowieka od anteny wynosi 2,52 m.

Stosowanie na terenie UE - ograniczenia i wymóg homologacji-

• Urządzenie to jest przeznaczone wyłącznie do użytku w szafach chronionych przed czynnikami atmosferycznymi.
• Urządzenia z serii Cambium N500 450 MHz ETSI RED mogą być konfigurowane na potrzeby korzystania z licencjonowanych pasm czestotliwości odpowiednio do podziału pasm w odpowiednich krajach. Operatorzy / użytkownicy końców muszą zadbać o to, by przy instalacji i eksploatacji sprzętu były przestrzegane wszystkie obowiązujące normy i przepisy w odnośnym kraju, a także uzyskać wymagano prawem licencje i cezwolania.

Uproszczona deklaracja zgodności dla UE

Niniejszym producent. Cambium Networks Ltd, oświadcza, że urządzenia radiokomunikacyjne cnReach NS00 450 Mhz ETSI RED spełniają wymogi dyrektywy 2014/53/UE. Peły tekst unijnej deklaracji zgodności jest dostępny pod następującym adresem internetowym: http://www.cambiumnetworks.com/ec_dofc

Dyrektywa o zużytym sprzęcie elektrycznym i elektronicznym (WEEE)

Zużyty sprzęt elektryczny i elektroniczny i jego akcesoria nie powinny być utylizowane jako część odpadów zmieszanych. W niektórych krajach lub regionach zorganizowano systemy selektywnej zbórki odpadów elektrycznych i elektronicznych. W cału uzykania informacji o selektywnym odbiorze odpadów w krajach Uni Europejskiej należy skontaktować się z lokalnym sprzedawcą sprzętu lub z centrum serwisowym Cambium Networks.

Przydatne łącza

Podręcznik dla użytkownika: https://www.cambiumnetworks.com/guides Szkolenia techniczne: https://learning.cambiumnetworks.com

Centrum serwisowe Cambium Center: https://support.cambiumnetworks.com

Turkish (TR)

Hızlı Başvuru
