| Termék típusa | Külső pont-pont (PTP) rádió |
| Márka | Cambium Networks |
| Modell | PTP 670 |
| Tervezett felhasználás | Adatátvitel pont-pont mikrohullámú kapcsolatokon, fix külső professzionális telepítésekhez |
| Frekvenciasávok | 5,47-5,60 GHz és 5,65-5,725 GHz (EU engedély nélküli sávok) |
| Maximális sugárzási teljesítmény (EIRP) | 1 watt (30 dBm) |
| Antenna típusok | Beépített (23 dBi) vagy külső (parabolikus, sík, szektoriális, omnidirekcionális) |
| Tápegység | AC táplálás injektor (N000065L001C) vagy továbbfejlesztett AC+DC (C000065L002C) |
| Kapcsolódás | Ethernet Cat. 5e (PSU port), opcionális SFP és AUX portok |
| Villámvédelem | Földelő készlet és LPU (Lightning Protection Unit) kötelező |
| Minimális biztonsági távolság (RF) | 0 cm (az EU szabvány szerint az 5,4 GHz-es sávra) |
| Telepítés | Professzionális, árbocon vagy toronyon, dönthető tartókkal |
| Szabványok | Megfelel a RED 2014/53/EU irányelvnek, EN 301 893-nak |
| Biztonság | Földelés kötelező, ne dolgozzon feszültség alatt, tartsa be az RF távolságokat |
| Karbantartás és tisztítás | Tisztítsa a csatlakozókat megfelelő termékekkel, ellenőrizze a kábelek tömítését |
| Alkatrészek és javíthatóság | LPU készletek, kábelek, csatlakozók és tartók elérhetők a Cambium Networks-től. Javítást csak szakember végezhet. |
| Dokumentáció | Gyors üzembe helyezési útmutató és felhasználói útmutató elérhető a support.cambiumnetworks.com oldalon |
Gyakran ismételt kérdések - PTP 670 Cambium Networks
Felhasználói kérdések a következőről PTP 670 Cambium Networks
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Távközlési berendezések PDF formátumban ingyenesen! Találja meg kézikönyvét PTP 670 - Cambium Networks és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PTP 670 márka Cambium Networks.
HASZNÁLATI ÚTMUTATÓ PTP 670 Cambium Networks
A jelen rovid utmutatorol 198
Rendeltetesszeru hasznalat 198
EU-beli uzemeltetes. 198
Egyszerusitet EU-s megfelelosegi nyilatkozat. 199
Szakszeru telepités 200
Felhasznaloi dokumentacio 200
Az elektromos es elektronikus berendezesek hulladekai (WEEE) 200
Szemelybiztonsag 200
Berendezesgyartó 202
JELLEMZO ELRENDEZESEK 203
A KÜLTÉRIGYSEG VÁLTOZATAI ES A RÖGZITÖELEM-VÁLASZTEK 204
A KULTERI EGYSEG ES A FELSO VILLAMVEDELMI EGYSEG TELEPITESE 206
FödelokábelekCsatlakoztatasa kultériegységhez. 206
A kulteri egység felszerelése az antennaárbócra 206

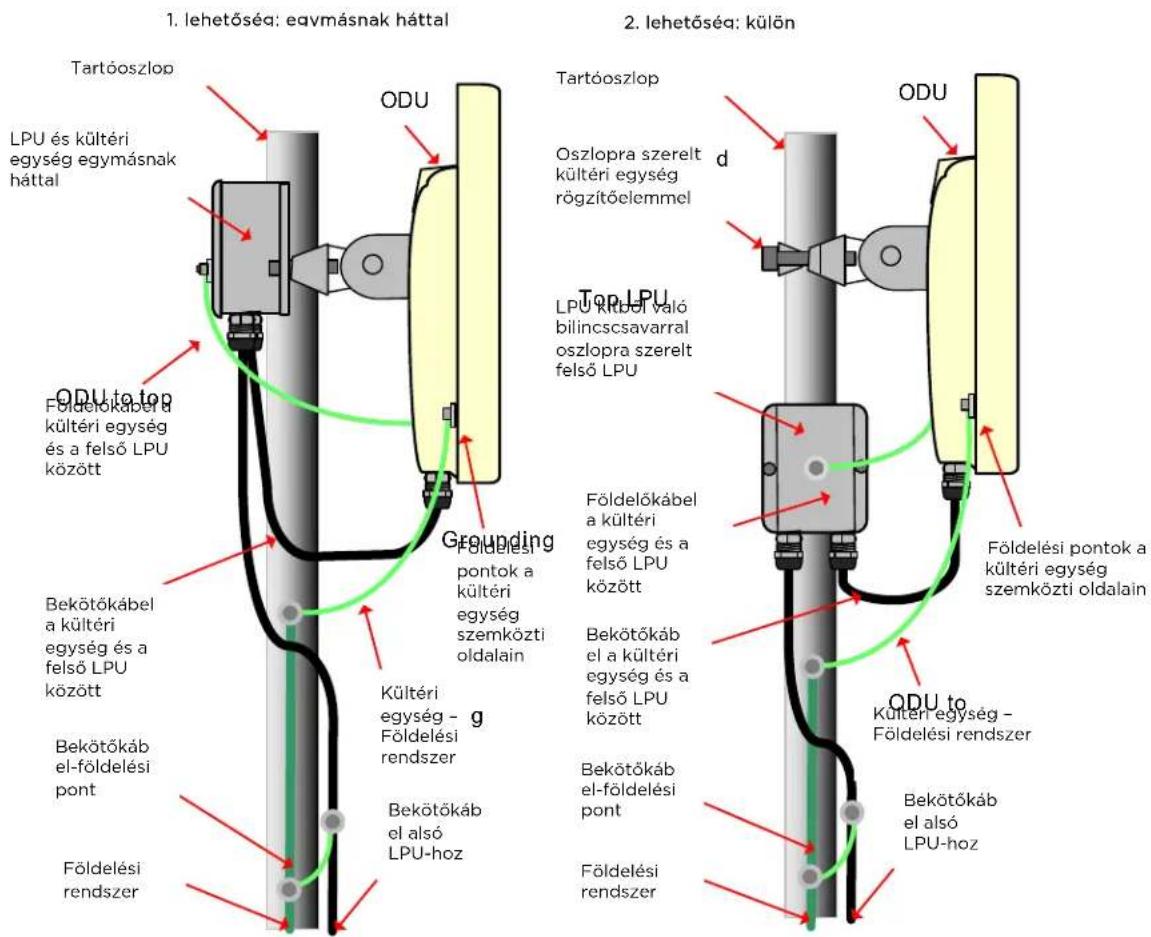

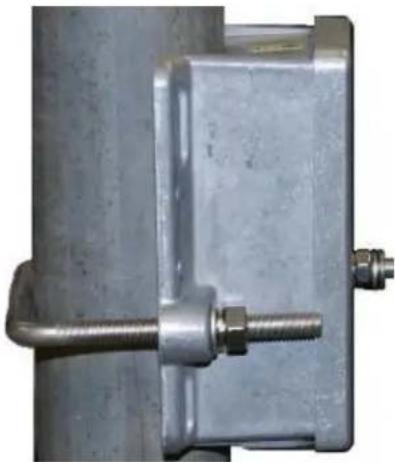

A felso villamvedelemi egyseg felszerelese 209
A kulteri egység és a felso villamvédelmi egység egymáshoz valo csatlakoztatasa es foldelése 209
Kulso antennak telepitese csatlakozoval ellatott kulteri egyseghez 210
A REZ CAT5E ETHERNET INTERFESZ TELEPITESE 212

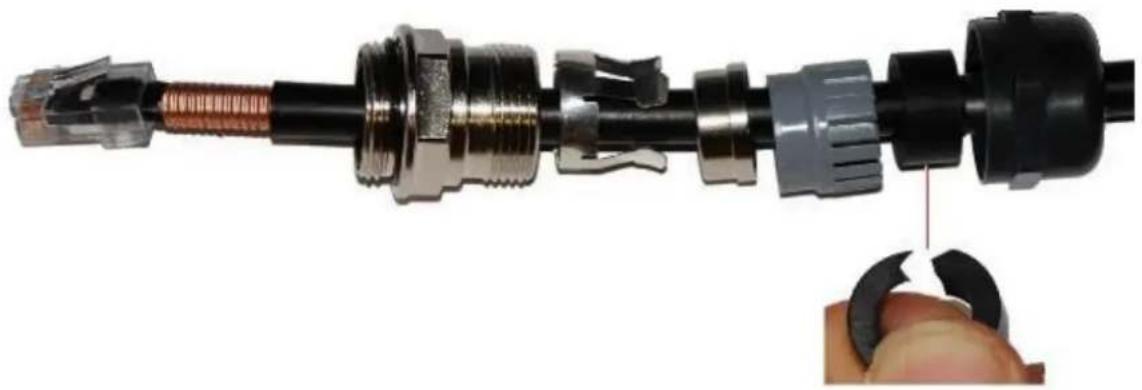

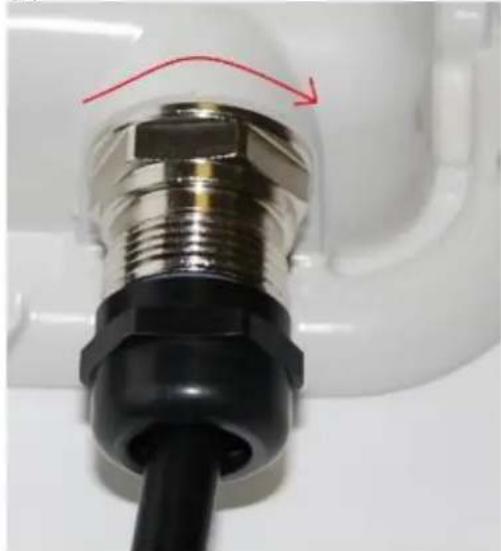

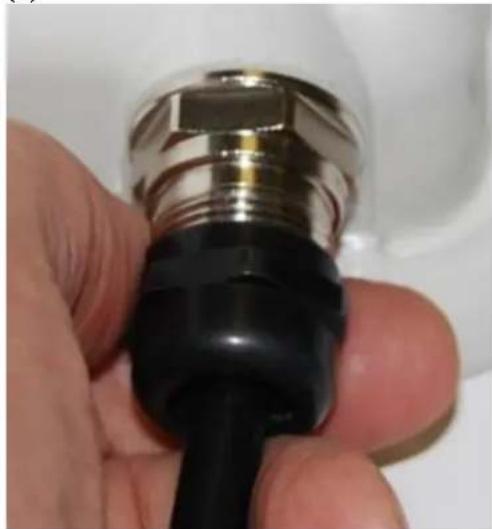

A kulteri egység és a felso LPU kozotti bekotákabel beszerelése 212
A fó bekotokabel beszerelèse 214

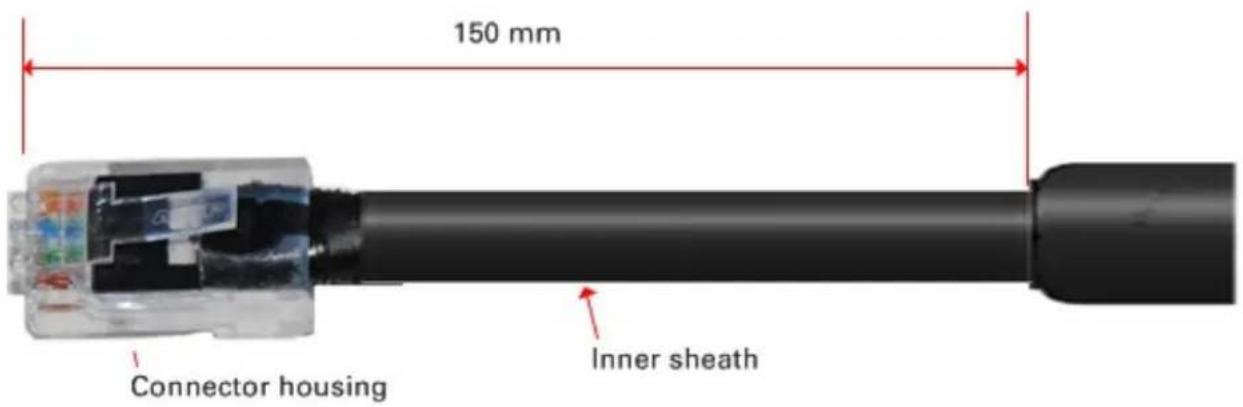

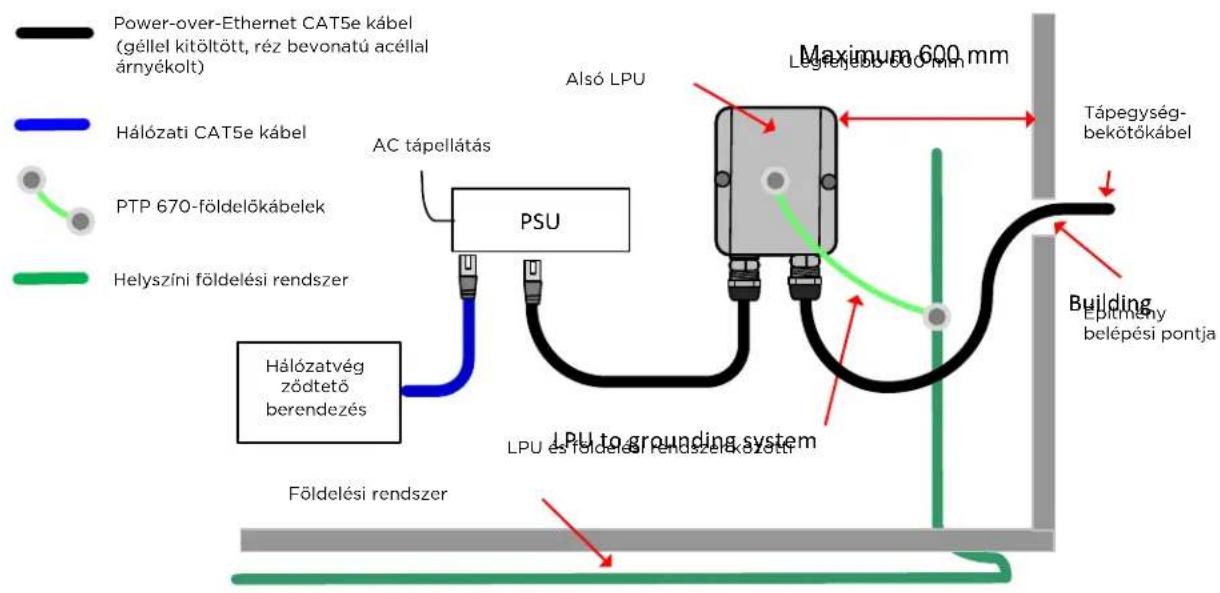

Az also LPU es a tapegyseg kozotti bekotkabel beszerelse 216
Abekotokabelben lev0 ellenallas tesztelse 217
A TAPEGYSEG TELEPITESE 219

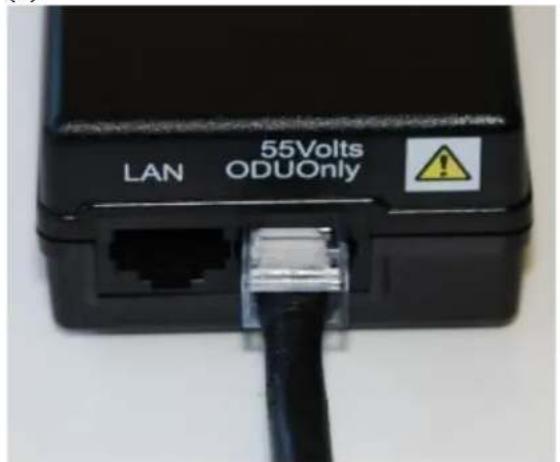

Az AC Power Injector telepitése 219

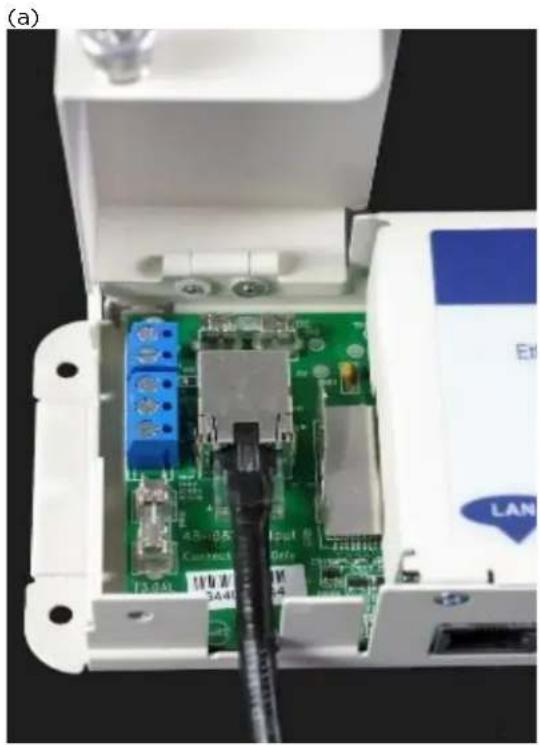

Az AC+DC Enhanced Power Injector telepitése 219
A KÜLTÉRIGYSEG KONFIGURALÁSA EU-BELI ÜZEMELTETÉSRE 221
Orszagspecifikus licenckulcs generalasa 221
A kezelisi PC szamitogep konfiguralasa 221
A kulteri egyseg csatlakoztatasa a PC-hez es aram ala helyezes 221
Bejelentkezés a webes felületre 221
A licenckulcs frissitese a kulteri egyseg konfiguralasa. 222
Stejnosmérné napajené
Az informaciok helyessege
Bár torekedtunk arra, hogy a jelen dokumentum megfeeljen a valóságnak, a Cambium Networks nem vallal felelosséget sem az elóforduló pontatlanságoknak és hiányosságoknak, sem az innen szerzett informaciok alkalmazásanak a kovetkezményeiert. A Cambium Networks fenntartja a jogot, hogy a megbizhatósag, muködés vagy kialakítás jobbá tetele erdekében modositsa barmelyik itt leirt terméket; és fennartja a jogot, hogy modositsa ezta Dokumentumot, illetev idönkent valtoztasson a tartalmán; a modositásokról-valtoztatásokról valo barmilyen értesités kotelezettsege nélkül. A Cambium Networks nem vallal semmilyen felelosséget az itt ismertetett termékek, szoftverek vagy áramkorok alkalmazásanak vagy hasznalatának kovetkezményeiert; és nem tovabbit szabadalmi jegai alá tartozó licencet, valamint nem tovabbitjá masok jogait sem. Lehetséges, hogy ez a kiadvány tartalmaz oyan Cambium Networks termékkel (gcp, program), programozással vagy szolgaltatással kapcsolatos hivatkozást vagy informaciét, ami az onök országaban nem került forgalomba. Az ilyen hivatkozások vagy informaciok nem jelentik azt, hogy a Cambium Networks forgalomba akarná hozni az onök országaban az ilyen Cambium Networks termékek, programozásokat vagy szolgaltatásokat.
Szerzójogok
Ez a dokumentum, valamint a jelen dokumentumban ismertetett Cambium Networks termékek és harmadik személyektő származó szoftvertermékek tartalmazhatnak vagy leirhatnak szerői jogi oltalom alatt alló, Cambium Networks és egyéb, harmadik feltól származó, felvezető memóriaban vagy mas adathordozón pártolt számítogepprogramokat. Az Egyesült Allamokban és mas országokban érvényes jegszabályok a Cambium Networks, licencbe adöi és mas harmadik személyeknek biztositott szoftverek száma rízárólagos jogotbiztositanak szerői jogi oltalom alatt alló dolgokhoz; ilyen például a szerői jogi oltalom alatt alló anyagoklemásolásához, barmilyen formában valo reprodukálásához, terjesztéséhészokból származó derivativmunkák elöallitásához valo kizárólagos jog. Ennek megfeleloen a jelen dokumentumban ismertetett Cambium Networks termékekben levő, a Cambium Networkstól, licencbe adöitól ill. a harmadik feltól származó szoftverrelegyütt jaró dolgok minded szerői jogi oltalom alatt alló anyagat a Cambium Networks kifejezett irasbeliengedélye nélkül barmilyen modon lemásolni, reprodukálni, visssafejteni, terjeszteni, egyesitieni es módositani tilos. Továbbá a Cambium Networks termékek beszerzese nem értelmezendó úgy, hogy megadnanak akárközvetlenül, akár kozvetett modon, allaspont-valtoztatas kizárásával vagy mashogy barmilyen a Cambium Networks vagy mas harmadik személy altalBiztositott szoftver szerői jogai, szabadalmai vagy szabadalmigényei alatt levő licencet; kivétel a normal nem kizárólagos, jegdijmentes hasznalandó licenc, ami egy termékertekesitésben a törvenyes jog alkalmazásaból adódk.
Korlatozások
A szoftver és a dokumentáció szerzöi jogi olṭalom alatt állo dolog. A jogosulatlan masolást jogszabály tiltja. A szoftvernek és a dokumentaciónak semmilyen része sem reprodukáltato, tovabbithato, irhato át, tarolhato adatvisszanyeresi rendszerben, és nem fordithato le semmilyen nyelvre, szamitógépes nyelvre sem, semmilyen formában és modon a Cambium Networks elózetes irásbeli engedélye nélkül.
Licencmegállapodások
A jelen dokumentumban ismertetett szoftver a Cambium Networksnek es licencadoinak a tulajdona. Csak kifejezett licencmegallapodással kerül átadasra, és kizárólag ilyen megallapodás felteteleinek megfeleloen használható.
Nagy kockázatu dolgok
A Cambium es beszällitója/beszällitói kifejezetten megtagadnak mindenféle kifejezett és hallgatolagos garanci arra, hogy alkalmas lenne barmilyen nagy kockázatu tevekenységre vagy a termekei ilyenekhez való hasznalatára, mint például - egyebek mellett - nuklearis lêtesmtények üzemeltetese, légi jarmüvek irányitasa vagy kommuníciós rendszerei, légiforgalom-irányitás, életben tartás vagy fegyverrendszerek ( „nagy kockázatú hasznalat”). Mindenféle nagy kockázat tilos, azokat sajat kockázatukra idézik eló, és onök lesznek felelosek a nagy kockázatu hasznalatból eredő minded veszteségert, károsodásért ill. követelésért.
A jelen rovid utmutatoról
Ez a rovid utmutató ismerteti, hogy hogyan telepitsuk a helyszíni berendezéseket a PTP 670 sorozatu összekottét sékhez. Ennek az utmutatónak a hasznalói a kultéri rádioszerelés helyes gyakorlata szerint kell, hogy eljárjanak.
Komplexebb elrendezések esétében egy vagy két tovâbbi Ethernet interfész is csatlakozhat a kultéri egységhez: egy az SFP porthoz (rez vagy optikai), egy pedig az AUX porthoz. Az ilyen elrendezésekkel kapcsolatban bövebben a PTP 670 szériá vanatkoź hasznalati utmutatóból tajekozódjon.
Ez a rovid utmutató ismerteti, hogy hogyan telepítsunk PTP 670-et a kovetkež országokban:
- irorszag
Norvégia - Egyesult Kiralyssag (UK)
A PTP 670-hez valo rovid utmutatok mas EU-tagallamok esetere is rendelkezesre allnak. Tekintse meg itt:
http://wwwCambiumnetworks.com/guides
Rendeltetésszerú használat
A Cambium Networks PTP 670 szériájú rádiótermékei Point-to-Point (PTP) mikrohullámú kapcsolaton keresztüli adatátvitelt támogatnak. Ez a radioberendezes kizárólag professzionalis, kultéri, rogzítéttt telepitési környezetekben használandó. Ezek a radiok vagy integrál't antennával vannak ellátva, vagy külso antennához csatlakoztatandó egységkěnt muködnek.
EU-beli üzemeltetés
Frekvenciasavok, maximalis mukodesi teljesitmény, biztonsagos tavolsag
A PTP 670 szériájú termékek a következő frekvenciasávokban muködnek, legfeljebb a feltüntetett maximális teljesítényig:
| Mūködési frekvenciasány | EU-szabvány | Maximális teljesítménykorlát (EIRP) | Engedélyezett használat | Minimális bīttonságos támolság |
| 5470 - 5600 MHz5650 - 5725 MHz | EN 301 893 | 1 watt/30 dBm | Unlicensed. | 0 cm |
| 5725 - 5795 MHz,5815 - 5875 MHz | EN 302 502 | 4 watts/36 dBm | Unlicensed. | 0 cm |
Korlatozások és elóirások a hasznalat engedélyezéséhez
A berendezésCsak kultéri kornyezetben hasznalando.
A Cambium PTP 670 szériájú termékek licencelt vagy licenc nělkuli frekvenciasávokban valo muködésre égyarant konfiguralhatók; ezekre az egyes országokban frekvenciatervezés vonatkozhat. A muködtetoknek vagy vegfelhasználoknak gondskodniuk kell arról, hogy a berendezés telepitése és muködtétese az adott országra vonatkozó szabályoknak megfeleloen történjen, valamint be kell szerezniuk minded szükséges licencet és egyeb engedélyt.
Antennák a csatlakozóval ellatott egységekhez
A csatlakozóval ellatott PTP 670 kultéri egsyégek kettós polarizációjú antennához valo csatlakoztatasra keszültek, vertikális és horizontalís polarizáció alkalmazáséval. A radiokat EU-s szabályoknak valo megfelelo ség
tekintetében az alabb felsorolt típus antennakkal tesztelték. Az egyes antennakhoz a maximális nyereség van felttuntetve. Ezekkel egyenéréték vagy kisebb nyereségú, valamint azonos típus antennák használhatók. Nagyobb nyereségú antennat ne használjon! Az esetleg előforduló, más felhasználokat érintó rádio-interferencia krolatózás érdekében az antenna típusát és nyereségét úgy kell megvalasztani, hogy az egyenéréték izotrop kisugárzott teljesitmény (EIRP) ne legyen tobb, mint ami a sikeres kommunikácihoz szükséges.
| Antennatipus | Gyártói antennanyereség (dBi) | ||
| 4,9 GHz sáv, 5,1 GHz sáv | 5,4 GHz sáv | 5,8 GHz sáv | |
| 1,8 m-es paraboloid tányér | 36,0 | Nincs tímagatva | 38,1 |
| 1,2 m-es paraboloid tányér 32,6 | 34,9 35,3 | ||
| Sík lemez | 23,0 | 23,0 | 23,0 |
| Szektorizál't | 17,0 | 17,0 | 17,0 |
| Körssugárzó | 13,0 | 13,0 | 13,0 |
Ajánlott paraboloid tányér antennák
A csatlakozóval ellatott PTP 670 kultéri egységekkel valo hasznalatra a kovetkező paraboloid tányér antennák alkalmasak, a fent meghatározott maximális antennanyereség mellett.
| Cambium azonositó (part number) | Leírása |
| RDH4503B | 5,25-5,85 GHz; 0,6 m; 29,0 dBi; kettős polarizációjú, H-Pol és V-Pol; finomhangolásokkal |
| RDH4504B | 5,25-5,85 GHz; 0,9 m; 32,5 dBi; kettős polarizációjú, H-Pol és V-Pol |
| RDH4505B | 5,25-5,85 GHz; 1,2 m; 34,9 dBi; kettős polarizációjú, H-Pol és V-Pol |
| RDH4506B | 5,25-5,85 GHz; 1,8 m; 37,9 dBi; kettős polarizációjú, H-Pol és V-Pol |
| RDH4508B | 5,25-5,85 GHz; 0,6 m; 28,8 dBi; nagy teljesítoképpességü kettős polarizációjú |
| RDH4509B | 5,25-5,85 GHz; 0,9 m; 32,3 dBi; nagy teljesítoképpességü kettős polarizációjú |
| RDH4510B | 5,25-5,85 GHz; 1,2 m; 34,7 dBi; nagy teljesítoképpességü kettős polarizációjú |
| RDH4511B | 5,25-5,85 GHz; 1,8 m; 37,7 dBi; nagy teljesítoképpességü kettős polarizációjú |
A kultéri egység konfiguralása
A telepités során vegye figylembe az alábbi fontos utasításokat! Ezáltal fog a berendezés megfelelni az országos elóirásoknak.
Gondoskodjon arrol, hogy a kulteri egysegre a legujabb verziój firmware legyen telepitve. A firmware-t a Cambium Support Centre webhelyen, az alabbi hivatkozáson erheti el.
A berendezesek beallitasa soran ellenorizze, hogy a kulteri egyseg az EU regioba valo valtozat-e. A Cambium Support Center hasznalatalval generaljon egy orszagspecifikus (a termek hasznalati orszagara ervenyes) licenckulcsot. Telepitse a licenckulcsot a kulteri egysegbe. A licenckulcs reven hasznalhatova valnak tovabbi, az adott orszagban megengedett szabalyozoi savok.
- Csatlakozóval ellatott egységek esetében a webes felület Rendszerkonfigurácio oldalán adja meg az antennanyereség (Antenna Gain) és a kábelveszteség (Cable Loss) adatot.
Egyszerusitett EU-s megfeleloségi nyilatkozat
A gyartó (Cambium Networks Ltd) ezuton kijelenti, hogy az 5 GHz PTP 670 Connectorised ODU (csatlakozóval ellatott kultéri egység) és az 5 GHz PTP 670 Integrated ODU (integrál t kultéri egység) típusr radióberendezés megfelela a 2014/53/EU irányelvnek. Az EU-s megfeleloségi nyilatkozat teljes szövege megtalalhato ezen a címen:
http://wwwCambiumnetworks.com/support/compliance/
Szakszerú telepités
A termek telepitese es uzemelteteose osszett. Kerjuk, a jelen tajekoztatoban megadott utasitask serint jarjon el. Ugyeljen arra, hogy a termek uzemeltetese megfeleljen az uzembe helyezesi orszagban ervenyes elorasoknak. Ugyeljen arra, hogy a telepitok rendelkezzenek a megfelelo képességkel, ismeretekkel es tapasztalattal a telepités elvégzéséhez; ideertendó:
- Az aktuális vonatkozó országos előirasok, igy a radiokkal, az elektromos berendezések telepitésével, a tüfeszültseg-vedelemmel és a magaslatokon vegzett munkával kapcsolatos előirasok ismerete;
- Telepités a Cambium Networks utmutatasa szerint;
- Meggyózódes arról, hogy a berendezés beállitásai megfelelnek az országos vagy regionális elóirásoknak.
Felhasznalói dokumentáció
A PTP 670 sorozat hasznalati utmutatoja letoltsevel hozzajut a PTP 670-telepités tervezésere vonatkozó teljes utmutatohoz, valamint egy komponenslistához:
http://support.cambiumnetworks.com/files/ptp670
Az elektromos és elektronikus berendezések hulladékai (WEEE)
Elektromos és elektronikus berendezeseket vagy tartozékokat ne helyezzen a háztartásizsémétbe! Egyes országokban vagy régiokban az elektronos és elektronikus hulladékok kezelésere begyüjtörendszerek muködnek. Europai unios országokban, ha tajékoźódni szeretne az orszaga hulladékgyüjtesi rendszerőrol, forduljon helyi berendezésszolgaltatójának a képviseletehéz vagy a Cambium Networks tamogatási közportjához.
A használt termékek hulladékaival kapcsolatos teendókról lásd:
Figyelmeztetes Az életvesztés és a fizikai sérülsek megelözese érdekében ne feledkezzen meg az alabbi biztonsági elvekról. A Cambium PTP 670 telepitése közben okozott sérülsekert és károsodásokert a Cambium Networks semmilyen esetben sem vonható felelossègre. Ügyeljen arra, hogy PTP 670 összeköttétest kizárólag megfelelő képesitésü szemelyzet végezze.
Távvezétékek
Távvezétékek közelében vegzett munka eseten legyen rendkivülóvatos!
Magaslatokon vegzett munka
Magaslatokon vegzett munka eseten legyen rendkivul ovatos!
Tapegyseg

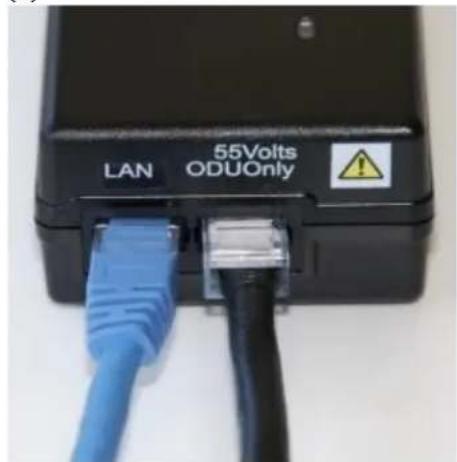

A külteri egység aramellatáshoz minded esetben az AC Power Injectort vagy az AC+DC Enhanced Power Injectort használja! Ha nem Cambiumtól származó pátegységet használnak, az a berendeźés meghibásodását eredményezheti, érvényteleniti aBiztonságosságra vonatkozó hitelesítétst, ésbiztonsági kockázatot okozhat.
Földelés és nullázás (védőföldelés)
A kūltéri ergésēget a villamoktól megfelelo födeléssel védeni kell. A berendezés országos eloirásoknak megfelelo telepīteséról a felhasznalónak kell gondoskodnia. Az Egyesült Államokban betartando szabály: National Electrical code NFPA 70-2005 és 780-2004 Installation of Lightning Protection Systems A Kanadában betartando szabály: Canadian Electrical Code - Section 54. Ezek a jegszabályok ismertetik a telepītes helyes eljárásrendjét a kōvetkezǒk tekintetében: a kūltéri ergéség, az antennaárbóc, a lead-in gezeték és a kisütöegység födelése; födeló gezetök mérete à foldeleolektrédákra vonatkozo csatlakoztatasi eloírasok. Kūlönboźó országokban más-más szabályok lehetnek érvényben; ajánlott a kūltéri ergéség telepītesere szakképzett telepītôszerzödtetni.
DC tapellatas
A kultérg yegség egyenáramrol (DC) való muködtétéshez az AC+DC enhanced power injector (PSU) tapegységet használa; Cambium azonosítója (part number): C000065L002C. Üglyeljenarra, hogy a DC tapegység megfeleljen A PTP 670 sorozat használati utmutatója dokumentumban meghatározott elörásoknak.
Szervizelés elötti áramtalanitás
A PTP 670 berendezes szervizelése elott minded esetben kapcsolja ki a tapellatast, és huzza ki a tapegységöl. Amig a tapegység csatlakoztatva van a tapellatashoz, ne huzza ki az RJ45 bekötkábel csatlakozóit a kultériegységöl! Minden esetben szüntesse meg a tapegység AC vagy DC tapellatását!
Az elsodlegesen levalasztandó eszköz
Az elodlegesen levalasztando eszkoz a fó tapegység. Az AC-DC enhanced power injector a DC bemenen el van IatvaBiztositóval.Lehetnek olyan elrendezések, amelyekhez a DC tapellatasba tovabbi megszakitot vagy izolacios kapcsolot kell beiktatni.
Külső kábelek
Ha kulteri kornyezetnek kitett összekottetésekhez nem kulteri hasznalatra való kábeleket hasznalnak, az veszelyes lehet. Kulteri rez Cat5e Ethernet interfészekhez minded esetben gellet kitoltött, rez bevonatu acellal arnyekolt Cat5e kabelt használjon. A PTP 670-vez a Cambium Networks masfèle bekotokábelek hasznalatát nem tamogatja.
Az AC kábeleket mindig szakképzett villanyszerelövel telepīttesse!
Bekotokabel-teszter
Bekotokabel-tesztert SEMMILYEN ESETBEN SEM szabad a tapegysegbol jov oramellatashoz hozzacsatlakoztatott kultieregyseg-vegen hasznalni. Csak az arboc aljanal, multimeterrel szabad hasznalni. Ez azert van igy, mert a tapegyseg feszultsege namelyik orszag esetuben meghaladja a nedves korulmenyek kozottiBiztonsagos kezelhesz meg megengedett erteket, igy biztonsagi kockazatot képezhet.
RF-kitettség az antenna közelében
A jalado mukódésekor az antennahoz köl erós rádiofrekvénciás (RF) mezok vannak. Az antenna elott vegzendó karbantartási muveletek elott mindig kapcsolja ki a kultéri ergység aramellatasat!
Minimálisan tartandó távolságok
Ugyeljenek arra, hogy a szemelyzet ne legyen kitéve veszélyes mertékü RF energiaNK! Az egységek amikor áram alatt vannak, RF energiaat sugaroznak. Amikor a kultéri egység áram alatt van, semmikiépp se tartózkodjon az antenna elott! Ugy telepitsék a kultéri egységeket, hogy mindenkitól legyen meg, és maradjon is fenn a minimálisan tartandó távolság!
Födelésre és villamvédelemre vonatkozo előirások
Ugyeljen arra, hogy a telepités megfeleljen A PTP 670 sorozat használati utmutatója dokumentumban meghatározott elóirásoknak.
Födelokábel-telepitési modszerek
A villamás altal kivaltott tulfeszültsegek elleni hathatos vedelem erdekében vegye figylembe az alabbi kovetelmenyeket:
- A födelö verzetők vonaívezetése minél rövidebb, egyeneebb és simább legyen, minél kevesebb meghajlítással és ivvel.
A födelokábelekhez nem szabad vizmentesitó (csepegtet) hurkokat alkalmazni. - Minden meghajlitas legalabbb 203 mm-es sugaru es legalabbb 90^ -os szogu legyen. Meghajlitashoz diagonalis vonalvezetest erdemes alkalmazni annak ellene is, hogy az nem koveti a tarto szerkezet vonalat, illetve nem parruzamos vele.
- Minden meghajlitast, ivet es csatlakozast a foldelo elektródarendszer, foldelopalca vagy foldelorud iranyaba kell terelni.
A foldelési csatlakozásokat stabilan keg rogziteni. - Fonott födelövezetoket nem szabad használni.
- Egymastól elteró fémek csatlakoztatásaHOJováhagyott kótechnikákat kell alkalmazni.
Kültéri egységek és antennák helyének megválasztása
A kultéri egységek és a kulso antennak kozvetlen villamcsapast nem feltétlenül viselnek el, nem arra terveztek azokat. Emiatt A PTP 670 szeria hasznalati utmutatója szerinti B zónába kell azokat telepîteni. Ha „A" zónába szerelik, az a berendez sékre, a tartószerkezetekre és emberëltre is kockázatot jelent.
Szélá llosag
Ugyeljen arra, hogy a kulteri egység és a szerkezet, amelyhez azt rögzítéttek, ellenálljon a javasolt üzemelési hely maximális szélsebességénék!
Felületi homérséklet
Mukodés kozben a kultéri egység burkolata megerintve forro lehet.
Berendezésgyártó
Jellemző elrendezések
A PTP 670-es helyszinek jellemzoen a kovetkezokbol allnak: egy magas tarto szerkezet, peldaul antennaarboc, torony vagy epitmeny a kulteri berendezesek (kulteri egyseg es optionalis kulso antenna) szamara; valamint egy berendezeseknek valo epitmeny vagy egy nedvesseg ellen veddo doboz a belteri berendezes (tapegyseg) szamara. Itt egy jellegzetes arbocos vagy tornyos elrendezes Iathato:
Megjegyzes Ez az utmutató feltelezi, hogy a villamvédimi egységeket (LPU) az LPU + födelokészlet csomagból telepitik, melynek Cambium azonositója (part number): C000065L007A.
Ha az alkalmazandó elrendezéshez nincs szükség villamvédelmi egységre, akkor ez az utmutato ertelemszeruñen uy adaptálandó. Ha telepitenek villamvédelmi egységet,Csak az LPU + foldelokészlet csomagban levó öt db, fekete sapkával ellatott EMC tomszelencét hasznalják! A kultéri egységekhez mellekelt, ezust sapkával ellatott tomselencéketCsak a villamvédelmi egységet nem igénlyo PTP 670-eldrendezesekhez szabad hasznalni.
A kūltéri egység valtozatai és a rogzítőelem-választék
A kūltéri egység valtozatai
A PTP 670 kultéri egységnek két platform valtozata van.

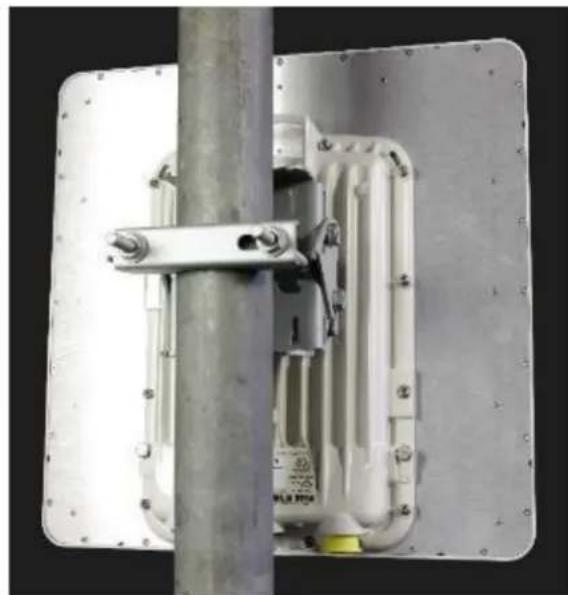

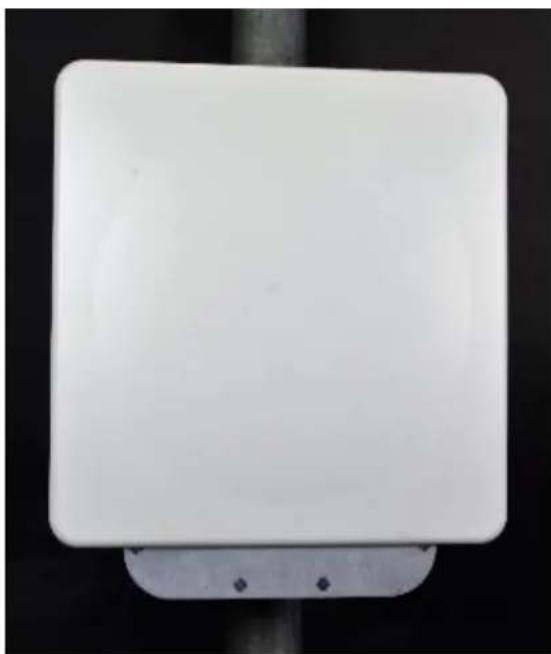

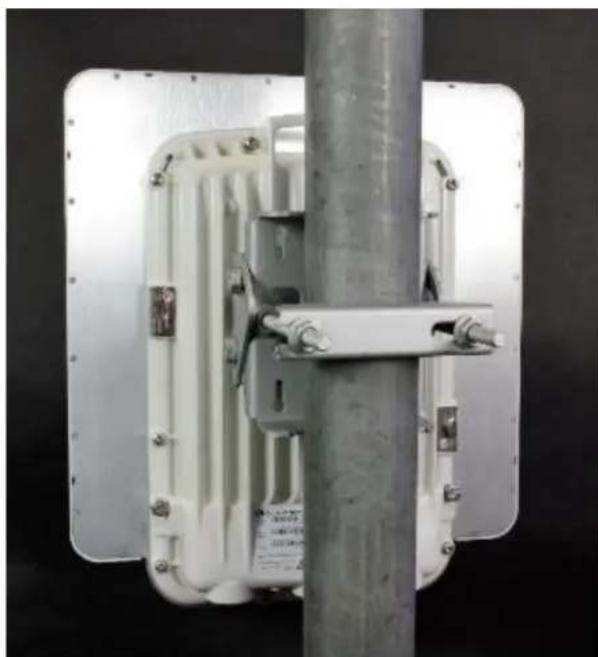

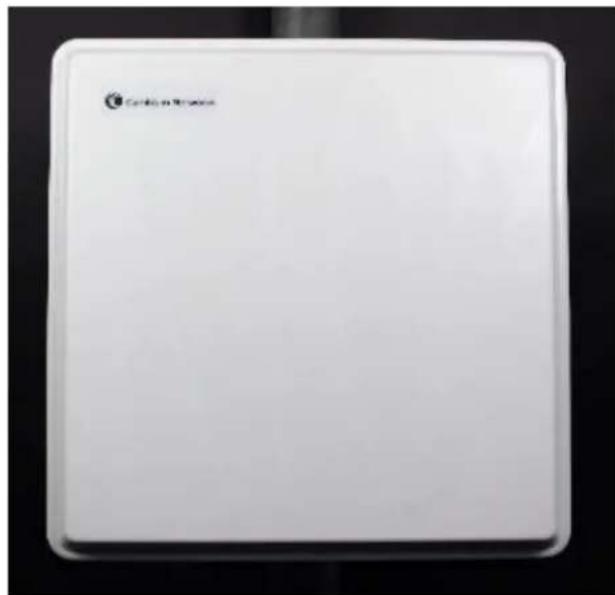

A PTP 670 Integrated ODU (integralt kulteri egyseg) egy 23 dBi-es sik lemez antennahoz van csatlakoztatva, es kozepestol hosszú tartományig terjedo bonyolult összekottetesekhez való, valamint hagyományos backhaul igenyekhez, ahol nagy kapacitára és nagy link budgetre van szükség. Ahol kulso antennakból eredö tobbletnyeresègre nincs szükség, az integralt antenna kényelmes és konnyen telepithető megoldást jelenthet.
Integrált kūltéri egység (4,8-tōl 5,9 GHz-ig)
Integrált kultéri ergység (4,9-tól 6,05 GHz-ig)

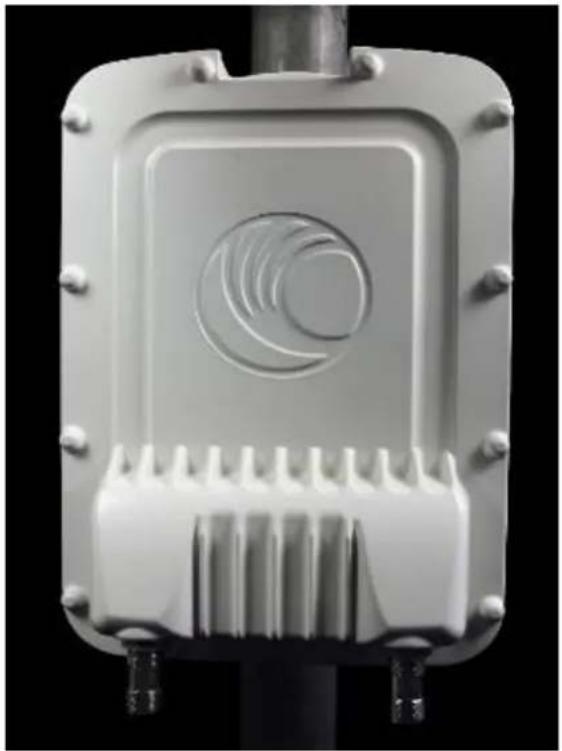

A PTP 670 Connectorized ODU (csatlakozóval ellatott kultéri egység) külso, külön felszerelt antennával valo hasznalatra keszült. A külso antennák nyeresége altalaban nagyobb, mint az integráltake, és ezálta a PTP 670 kedvezötlenebb rádiós korulmenyekkel is megbirkózhat.
Rögzítőelem-választék
A PTP 670 szériához haromféle rögzítóelem hasznalható. Az oszlop atméröje és a kultériegység-valtozat alapján valassza ki a legmegfelelobb rögzítóelemeket:
| Rögzítóelem | Oszlop átmérője | A külteri egység változatal | Cambium azonosító (part number) |
| Billenő rögzítószerkezet | 40 mm - 77 mm | integrált PTP 670Csatlakozós PTP 670 | N000045L002A |
| Billenő rögzítószerkezet szorítóhevederekkel | 90 mm - 230 mm | integrált PTP 670Csatlakozós PTP 670 | N000045L002A + más gyártóól szármasó hevederszorítok |
| Rögzítóelem (integrált) | 40 mm - 82 mm | PTP 670 Integrated | N000065L031A |
Megjegyzés A billenő rögztózerkezet a integrált és a csatlakozós PTP 670 kitekben benne van. A rögztöelem (integrál't) szükség eseten külön rendelendő.
Megjegyzés A billenő rögzítószerkezet az integrál't kultéri egységhez lehetőve teszi az emelkedési szög pontosabb beallitásat, -17° és +26°ocations. A rögzítőelem (integrál't) az emelkedési szög pontosabb beallitásat -26° és +41°ocations teszi lehetőve.
A kūltéri egység és a felső villamvédelmi egység telepitése
Födelőkábelek csatlakoztatása a kultéri egységhez

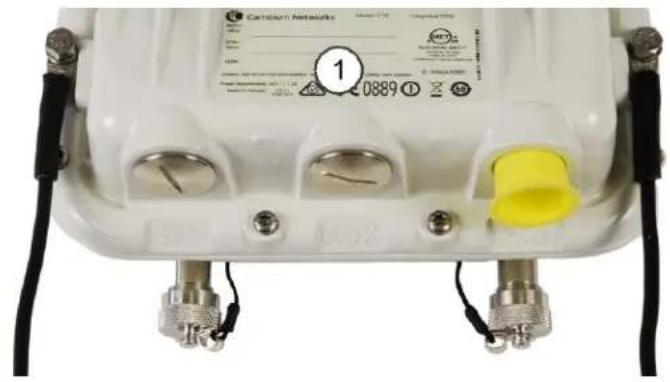

1 Erositsen egy-egy fodelokabelt a kulteri egyseg fodelopontjaihoz az M6-os (kici) saruk hasznalatalval: az egyiket a felso LPU-hoz M6-os saru a masik vegen), a masik pedig a toronyhoz vagy epimenyhez valo (M10-es saru a masik vegen). Hogy a kulteri egyseg egyes fodelesi pontjaira melyik kabel kerul, az mindegy.
2 Szoritsa ra a kulteri egység mindkét fódelési rogzítócsavarját 5,0 Nm-rel.
A kūltéri egység felszerelése az antennaárbócra
Válassza ki a legalkalmasabb rogztóelemeket; a választék a Rögzítóelem- választék cím alatt, a 207. oldalon talalható. Az egyes lehtoségekhez az eljárás menete alabb talalható:
Billenro rogzitoszerkezet - oldalszam: 208
Billenó rogzítoszerkezet szalagbilncsekkel - oldszám: 209
Rogztioelem (integralt)- oldalszam: 210
A szereles menetét a kultérgység alkalmas vizszintes tartórdra valo rogztéséhez is adaptálhatjak, de ilyenkor az iranyszög pontosísa a fuggoleges tartóhoz képest értelemszerüen korlatozott.

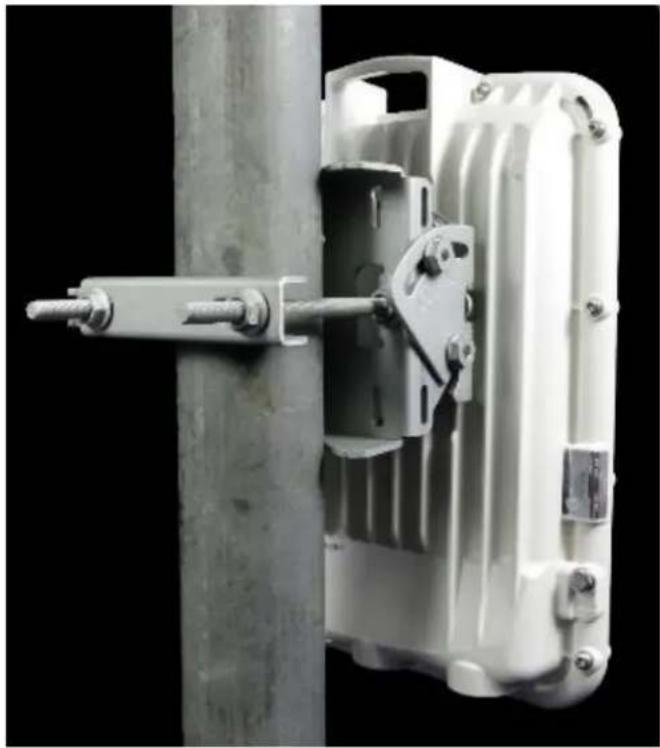

Billeno rogzitószerkezet

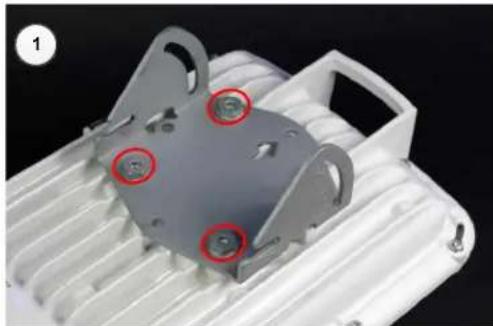

1 A rovid csavarokbol négyet felhasznalva erositse a billen o rogzitöelem rogzitolapjat a kulteri egyseg hatuljahoz; ügyeljen arra, hogy a lapban lev'nyil a kulteri egyseg teteje fele mutasson. Szoritsa meg a négy csavart megfelelo nyomatekkal, ami 5,0 Nm, egy 13 mm-es villaskulcs vagy dugokulcs hasznalatalval.

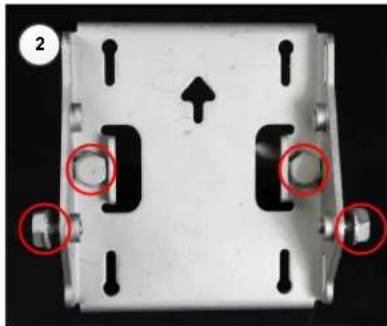

2 Vezesse at a két hosszú csavart a rögzitōelem fó részen úgy, hogy a csavarfejek a szemléltetett módon a közökbe illeszkedjenek. A rovid csavarokból kettôt illesszen a rögzitōelem fó részenek az oldalába, de ne szorītsa meg.

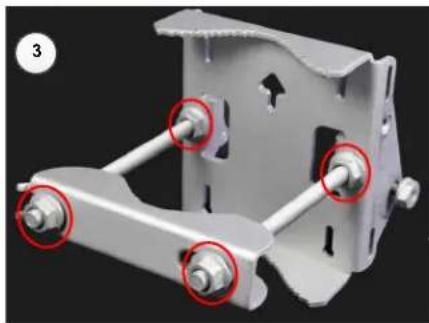

3 Az anyakbol kettot csavarjon fel a hosszú csavarokra, és egy 13 mm-es villaskulcs hasznalatalaval szoritsa a rogztöelem for réséhez. Illessze a helyere a rogzitöelem pantjat, és csavarja fel a további anyakat a hosszú csavarokra.

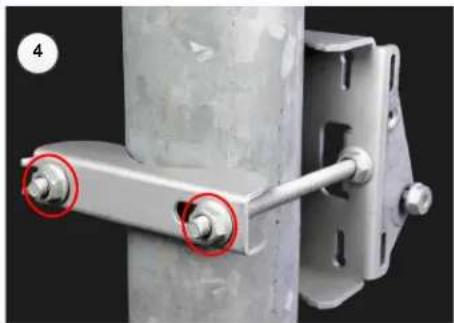

4 Rögzütse az összeszerelt rögzitöelemet az oszlopra, álltsa be az irányszöget, és egy 13 mm-es csavarkulccsal szorítsa meg az anyakat 10,0 Nm-re állitott nyomatekkal; Ügyeljen arra, hogy a fószenbén levő nyil felfelé mutasson.

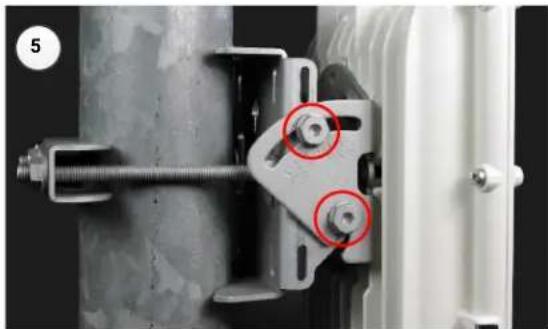

5 Húzza fel a kultéri ergy séget a rögzitési posicioba. Illessze a rögzitolapot a rögzitöelem fó réséhez: igazitsa a nyitott vegü kivagásokat a rovid csavarok fóle. A tovább rovid csavarokat a hosszabb ives kivagásokon at vezesse be a rögzitöelem fó résében levő menetes furatokba. Állitsa be az emelkedési szöget, és egy 13 mm-es villaskulcs vagy dugókulcs hasznalatalval, 8,0 Nm-es nyomatekbeallitassal szoritsa meg a csavarokat.
Billen' rogzitoszerkezet szalagbilincsekkel
1 Végezze el a billenö roggitoszerkezetre vonahtkozo eljaras 1.lepését.

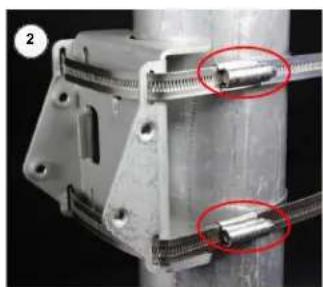

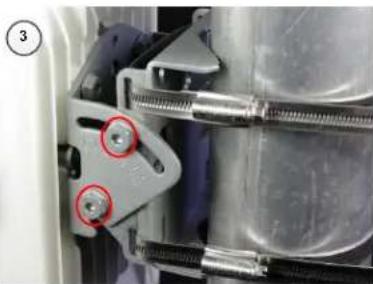

2 Füzze be a szalagbilincseket (ezeket nem a CambiumBiztositja) a rogztöelem for résének a kivágasain at. A szalagbilincsekkel rogzítse stabilan a rogztöelem for rését az oszlopra; ügyeljen arra, hogy a for résben levő nyil felfele mutasson. Allitsa be az irányszöget, és 6,0 Nm-es nyomatékbeallitással szorítsa meg a szalagbilincseket.
3 Húzza fel a kultéri ergésget a rogzítési pozicioba. Egy 13 mm-es villaskulcs vagy dugókulcs hasznalatalval, a rovid csavarokból négyet felhasznalva erösítse a rogzítolapot a rogzitöelem f réséhez. Állitsa be az emelkedési szöget, és 8,0 Nm-es nyomatékbeallitással szoritsa meg a csavarokat.

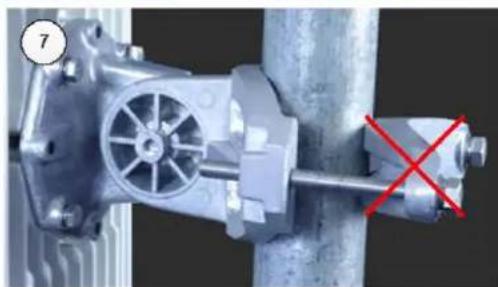

Rögzítőelem (integrál)

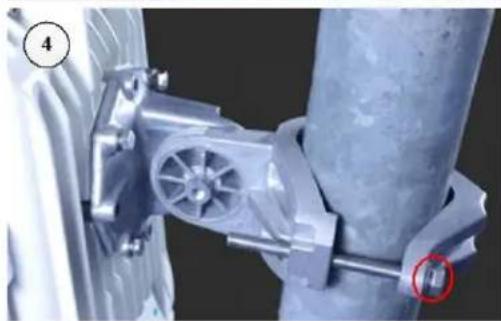

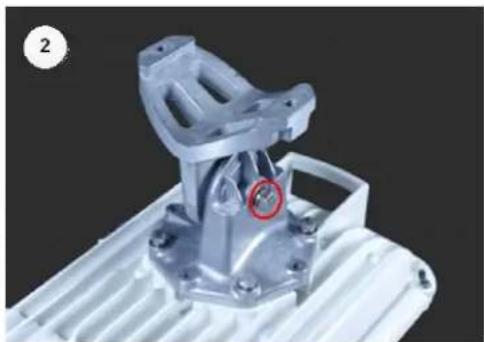

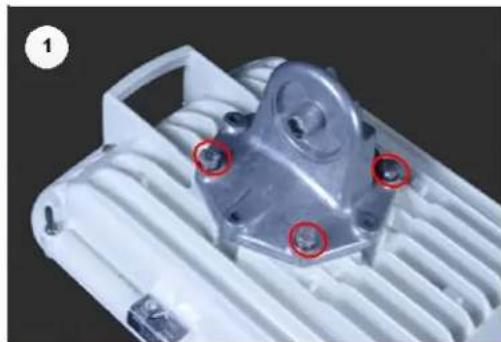

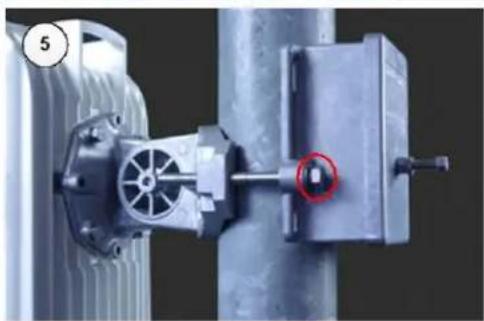

1 Erösítse a rögzítólapot a kultéri ergység hatuljáho; ehhez szükséges a négy csavar, valamint rugós és sima alátétek (mellekelve). Ügyeljen arra, hogy a rugós alátét a csavarfej és a sima alátét koze kerüljön. Szorítsa meg a csavarokat 5,0 Nm-es nyomatemkebállitással.
2 Az M8-as csavar, valamint rugos es sima alatetek hasznalatalval szerelje ra a rogzittoelem for reszt a rogzitolapra. Ugyeljenarra, hogy a rugos alatet a csavarfej es a sima alatet koze keruljon.
3 Húzza fel a kultéri egységet a rogzítési pozióba.
4 A rogzittoelem-bilincs, M8-as csavarok, valamint rugos es sima alatetek hasznalatalval szerelje ra a rogzittoelem for reszét az oszlopra. Ügyeljen arra, hogy a rugos alatét a csavarfej es a sima alatét kozé kerüljön. Ha egymasnak hattal szerelné fel ezt és a villamvédelmi egységet (LPU), akkor a bilincs helyett az LPU-t is hasznalhatja.
5 A vizualis behangolashoz allitsa be az emelkedest es az iranyszoget. Szoritsa meg a rogzitoelem mindharom csavarjat 8,0 Nm-es nyomatekura.
Figyelem! Ne forditsa meg a rogztioelem bilincset (ahogy a fenti 7-es képen lathato), mert az ilyen elrendezés a szerkezet meghibasodásához gezethet! Ne szoritsa tul a csavarokat, mert az a szerkezet meghibasodásához gezethet!
A felső villamvédelmi egység felszerelése
A villamvedelmi egyseg (LPU) elkulonitett felszerelsehez az LPU kitben lev bo bilincscavaros rogzitoelem hasznalatal val rogzitse a felso villamvedelmi egyssegat ozslopra, a kulteri egyseg ala. Szoritsa meg 7,0 Nm-es nyomatekura.
A kūltéri egység és a felső villamvédelmi egység egymáshoz valócsatlakoztatása és foldelése
Figyelem! Ne csatlakoztassa a födelokábeleket a kūltéri egység rögzítőelemének a csavarjaihoz! Az nem fog teljes védelmet nyújtani.

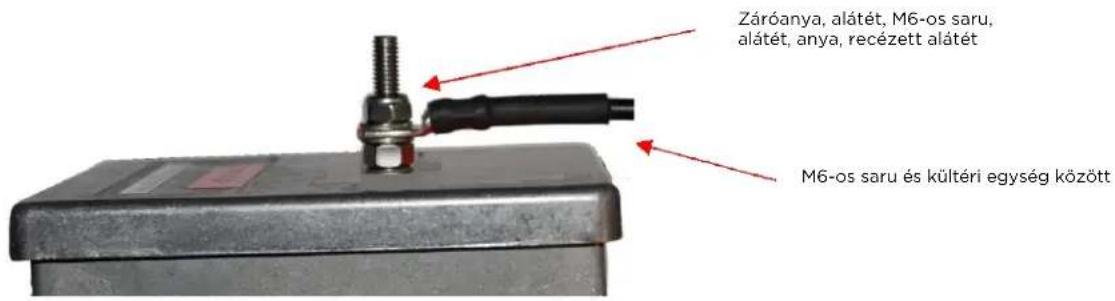

1 Az M6-os (kici) saru hasznalatal val erositse a kulteri egyseg fodelokabelt a felso LPU-hoz. Szoritsa mind a két anyat a megfelelo nyomatekura, ami 5 Nm:
2 Valasszon egy torony- vagy epitmenyfoledesi, a kulteri egyseg rogzitoelmetol 0,3 meteren beluli pontot. Tavolitsa el a feluletrol a festeket, es vigyen fel ra antioxidans anyagot. Az M10-es (nagy) saru hasznalatalaval erositse a kulteri egyseg foldelokabelt ehhez a ponthoz.
3 Ha a helyi szabalyok szerint az eszkozoket egymastol fuggetlenul kell foldelni, akkor a felso LPU-t egy tovabbi, harmadik foldelokabelle kozvetlenul csatlakoztassa a foldelesi rendszerhez.

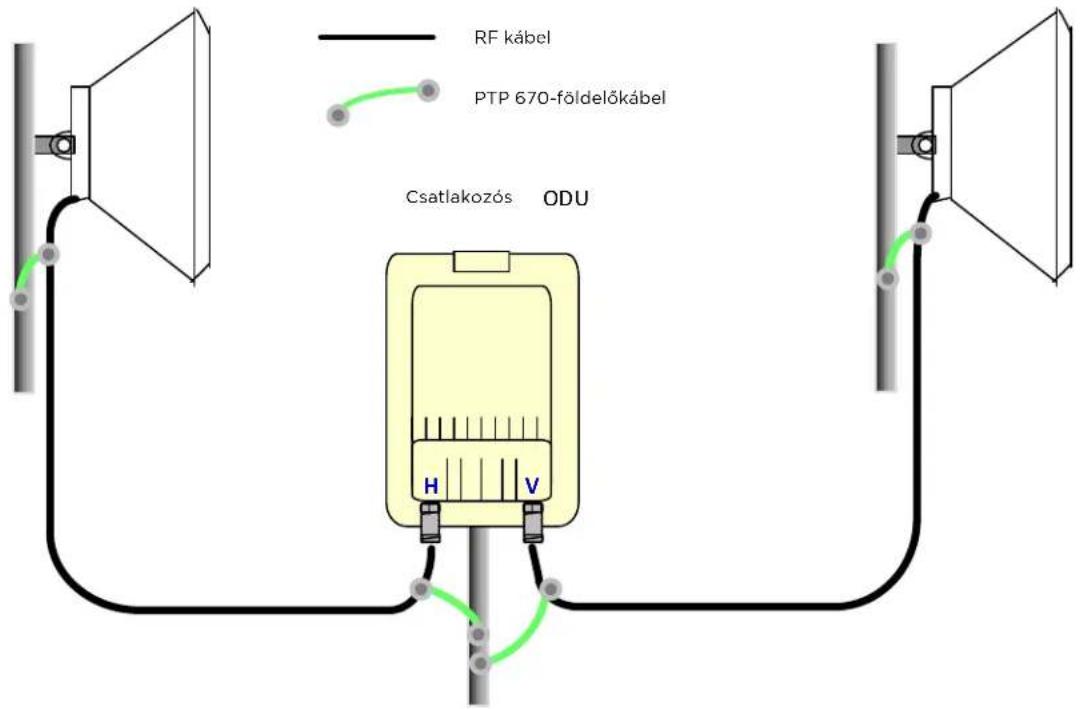

Külső antennák telepitése csatlakozóval ellatott kultéri egységhez
1 Az antenná(ka)t a gyartó utasításainak megfeleloen szerelje fel. Ha a terbeli diverzitas érdekében kūlónaló antennákat használnak, akkor az egyiket vizszintes, a masikat fuggoleges polarizációval szerelje fel.
2 Csatlakoztassa a kulteri egyseg V es H interfeszét az antenná(k)hoz CNT-400 típus RF kabelle (Cambium azonositók: 30010194001 és 30010195001) es N típus csatlakozokkal (Cambium azonosito: 09010091001). 24 mm-es csavarkulccsal/villaskulccsal szoritsa az N típus csatlakozokat 1,7 Nm-es nyomatekura.

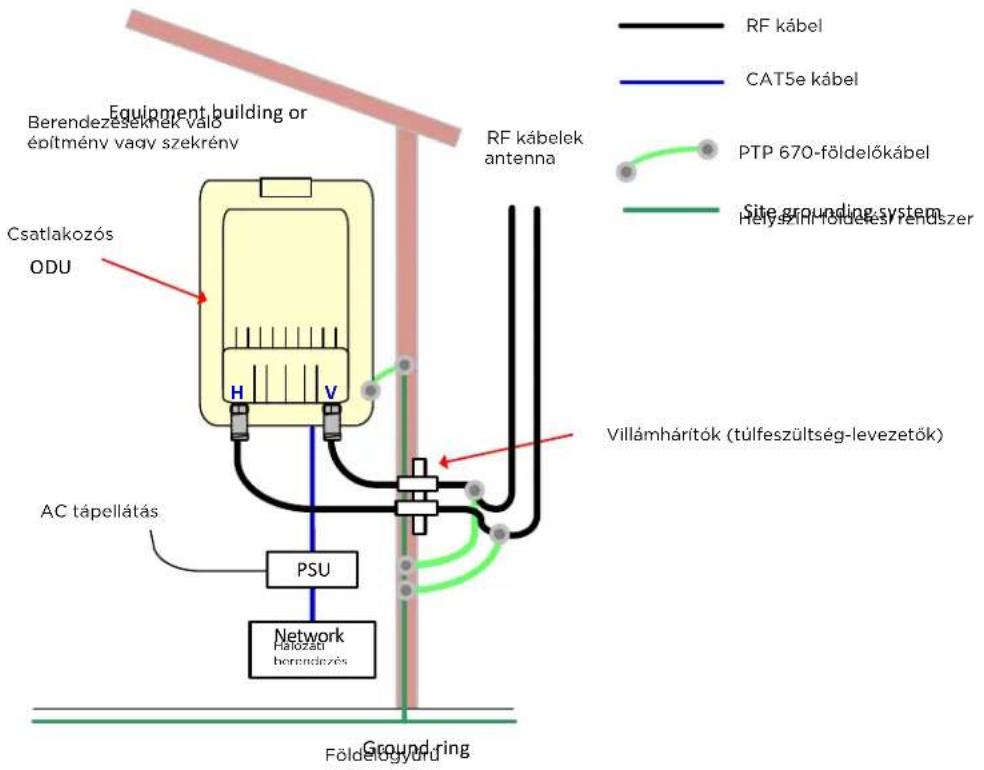

3 Ha a kulteri egységet beltérbe szerelik fel, akkor a villamháritokat az épulet belépési pontjához szereljék:
4 Az antennakábelek also végéi kozelében alakitson ki vizmentesitó ("csepegtetó") hurkokat. Ezek arraszolgálnak, hogy a csatlakozók felé ne gezetódjön viz.
5 Ha a kulteri egysseget kulterbe szerelik fel, akkor az N csatlakozokat idojarasallova kell tenni (amkor az antenna beallitasa megtortent), PVC szalag es onvulkanizalo gumi szalag hasznalatalval.
6 Az antennacsatlakozokat ugyanigy tegye idojarasallova (kiveve, ha az antenna gyartoja mas modszert hataroz meg).
7 Földelje az antennakábeleket a tartó szerkezetre, a kūltéri ergységtól és az antennáktól 0,3 méteren belüre, a Cambium földelokészlet (azonositoja 01010419001) hasznalatalval:
8 A jovahagyott modszerek hasznalataval rogzitse az antennakabeleket a tarto szerkezetre. Vigyazzon, hogy ne erje tulzott erohatas a kulteri egyseg es az antenna csatlakoztoit Ugyeljen arra, hogy a kabeleket ne lebegtesse a szel; a mozgatott kabelek Hajlamosak karosodni, es szandekolatlan vibraciokat kelthetnek a tarto szerkezetben.
A réz Cat5e Ethernet interfész telepitése
A réz Cat5e Ethernet interfész telepitéséhez a kōvetkežo eljársrendek szerint járjon el:
A kulteri egység és a felso LPU kozotti bekötkábel beszerelése - oldszám: 214
A föbekotokábel beszerelése - oldszam: 216
Az also LPU es a tapegyseg kozotti bekotokabel beszerelse - oldalszam: 218
Abekotokabelben lev0 Ellenalas tesztelse - oldszam: 219
Figyelem! Hogy az elrendezés nefogy kurosodjon, aram alatt levó tapegység vagy halózvatégzódtetō berendezés eseten ne csatlakoztassa, és ne valassza le a bekötkábel!
Figyelem! Ne csatlakoztassa az SFP vagy Aux bekotokábelt a tapegységhez, mert az kart tehet a berendezésben!
Figyelem! Mindig gelel kitoltt, rez bevonatu acellar aryekolt Cat5e kabel hasznaljon! A Cambium Networks masfelle Cat5e kabelek hasznalatat nem tamogatja. A Cambium Networkstol beszerezheto ilyen kabel (Cambium azonositok: WB3175 es WB3176), RJ45 csatlakozok (Cambium azonosito: WB3177) es krimpelo (Cambium azonosito: WB3211). Az LPU + foldelokeszlet csomag tartalmaz egy 0,6 meteres ilyen kabelt.
A kūltéri egység és a felso LPU közöttti bekötkábel beszerelése
Tömszelencék ráillesztése a kultéri egység és a felso LPU közöttti bekötkábelre
Illesszen EMC tehermentesitó kabeltomszelenceket (fekete sapkásokat) a csatlakozóval már ellatott, 0,6 méteres kabel mindkét végére. Az LPU + fodelokészlet csomag tartalmazza ezeket.

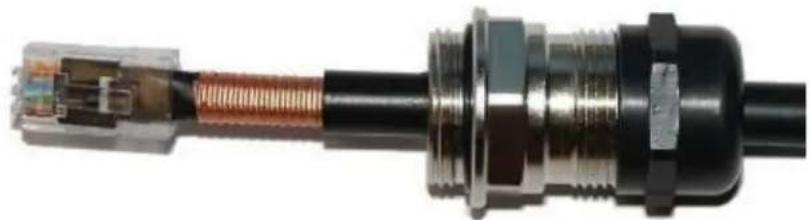

1 Szerelje szet a tomszelencet, es csavarja ra mindegyik reszta kabelre (a gumi betet vagott kialakitasu). Szerelje ossze a rugos klipszet es a gumi betetet.
2 Illessze a részeket be a tomszelencetestbe, es egy 24 mm-es csavarkulcs/villaskulcs hasznalatalval gyengen csavarjon ra a tomselence anyajara (ne szoritsa ra):
A bekötkábel csatlakoztatása a kultéri egységhez (PSU port) és az LPU-hoz

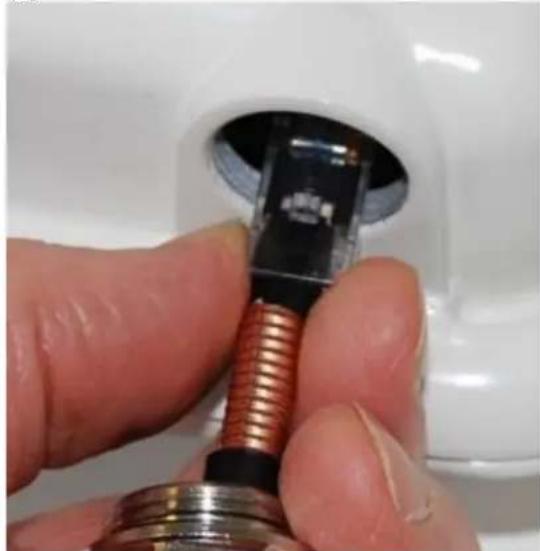

(a) Dugja az RJ45 csatlakozot az egységben levó aljzatba uyg, hogy az a helyere kattanjon.
(b) Illesse a tomszelencetestet az RJ45 porthoz, es szoritsa 5,5 Nm-es nyomatekura:
(a)
(b)
2 (a) Illessze fel a tomszelence anyajat, es szoritsa ra annyira, hogy a gumi tomites a kabelre zarodjon.
(b) Ne szoritsa meg tulzottan a tomselence anyajat, mert kurosodhatnak a belso reszei:
(a)
(b)
Helyes
Helytelen
Bekötkabel levalasztasa az LPU-rol vagy kultéri egységröl
Ezt az eljárast alkalmazza, ha a kultéri egységból (a szemelététés szerint) vagy az LPU-ból el kell távolitani egy EMC tehermentesító kabeltömszelencét és RJ45 csatlakozót.
1 (a) Ezt az eljárast alkalmazza, ha a kultéri egységból (a szemléltetés szerint) vagy az LPU-ból el kell távolitani egy EMC tehermentesító kabeltömszelencét és RJ45 csatlakozó. Amikor a feszüles a tomszelencetestben megszünft, rés nyílik a szemléltetétatt ponton. Csavarja ki a tomszelencetestst.

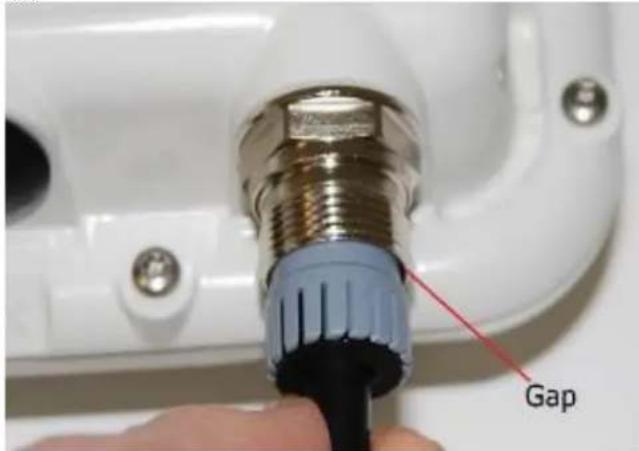

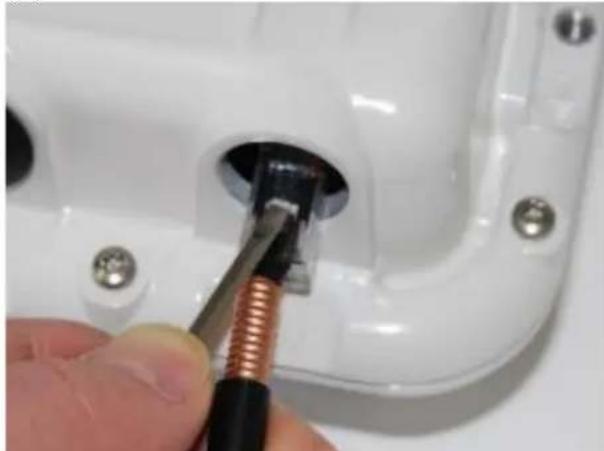

(b) Egy kis csavarhuzoval nyomja meg az RJ45-zarofulet, majd huzza ki az RJ45 csatlakozot.
(a)
(b)
A fő bekötkábel beszerelése
Figyelmeztetes A bekötkábel fem arnyekolása nagyon éles, személyi sérulést okozhat.
MINDIG viseljen vagsallo kesztyut (neze meg a cimkején, hogy vagsallo-e)!
- MINDIG viseljen védőszemüveget!
- MINDIG rotácios celszerszámot használjon a kábel csupaszításához (pengés kěst NE használjon)!
Figyelmeztétés Ha nem a következő elfek betartásával jár el, az sérúlest vagy halál okozhat:
- A telepités alatt levó kabelhez megfelelo emelofogantyut (hoisting grip) hasznaljon! Ha nem a megfelelo emelofogantyut hasznaljak, az megcsuszast vagy elegtelen tartoerot eredmenyezhet.
- Az emelőfogantyúkat nem szabad tobbször használni. A használt fogantyúk veszithettek az elasztikusságukból, megnyulhattak, vagy meggyengülhettek. Fogantyú üjbóli használata következtében a kabel lecsuszhat, megszakadhat, és le is eshet.
A minimalis eloras: 60 m kabelenkent egy-egy emelofogantu.
Hosszra vágás és emelőfogantyúk illesztése
1 Vágja hosszra a fǒbekötkábelt, a felsó LPU-tól az also LPU-ig.
2 Csusztaisson egy vagy tobb emelofogantyut a bekotokabel felsevégere.
3 Erósitse az emelofogantuyá kabelre egy celszerszàmmal, a gyartó altal javasolt modon.
RJ45 csatlakozók és tomszelencék felszerelése a kabelre
Figyelem! Ellenőrizze, hagy a krimpelő az RJ45 csatlakozóhoz való-e; maskülönben a kabel vagy a csatlakozó károsodhat.
Füzze rá a kabeltomszelencét (fekete sapkást) a fö bekotokabelre.

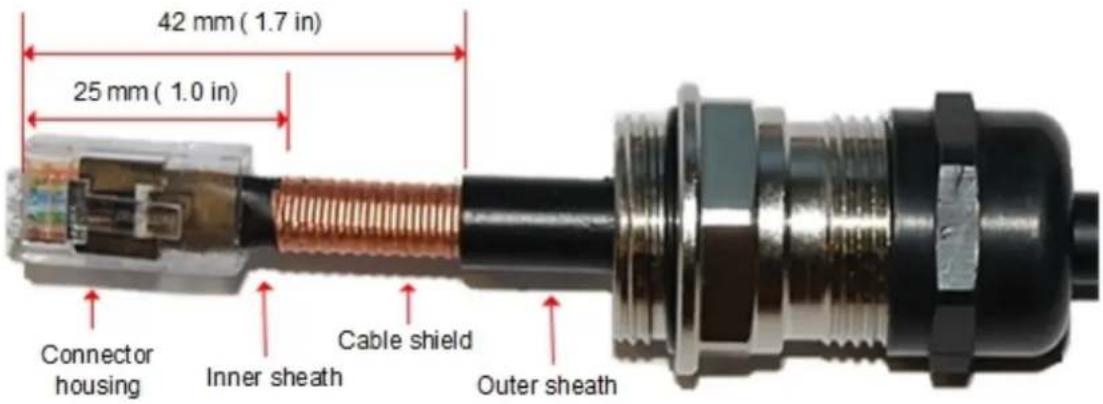

2 Fejtse le a kabel kulso kopenyét, es illlessze fel az RJ45 csatlakozó erterelojét (load bar).
3 Illessze ra az RJ45 csatlakozó külso részt a szemeltetett modon. A hathatos tehermentesités érdekében a kabel belso kopenye a csatlakozó külso részének a nyaka alatt helyezkedjen el. Ne szoritsa ra a tomszelencere az anyajat!
A fóbekotukábel emelése es rögzítése
Figyelmeztétés Ha nem a következő elfeket betartásával jár el, az sérúlest vagy halált okozhat:
- A kábeltCsak az emelofogantyu hasznalatalval emelje! Ha egyszerre tobb kábelt probaI emelni, attol az emelofogantyu elszakadhat, vagy leeshetnek a kábelek.
A kabel leeresztéshezCsak akkor hasznalja az emelofogantyut, ha a rogzito (clamp) már stabilan a helyen van! - Emelés kozben tartsa fenn az emelöfogantyú feszességet! Ha a feszesség gyengül, az a kábel veszelyes elmozdulását okozhatja, és a szemelyzet sérülését vagy halalat eredményezheti.
- Csak akkor engedje lazábbra a fogantyút, amikor a megfogásí részét (handle) mar ráerósitettek a tartó szerkezetre.
- Ne fejtsen ki semmilyen erőt az RJ45 cisatlakozókral!
Figyelem! Ne helyeze el a bekotokábelt villamhárito mentén!
1 Emelje fel a fobekotokabel felso veget a felso LPU-hoz, az emelogyarto utasitasainak megfeleloen. Amikor a kabel a helyen van, erositse a fogantuyu megfogasi reszét a tartó szerkezetre, es tavolitsa el az emelokotelet.
2 A kovetkez eljarasrend szerint csatlakoztassa a fbo bekotokabelt a felso LPU-hoz Csatlakoztassa abekotokabelt a kulteri egyseghez (PSU port) es az LPU-hoz - oldalszam: 18.
3 Vezesse a fôbekötkábelt az also LPU helyéhez.
4 A jovahagyott modszerek hasznalataval csatlakoztassa a fbobekotokabelt a tartoszerkezetre.
A fó bekötkábel földelése
Mindegyik szükséges födelési ponton csatlakoztassa a f öbekötkábel arnyékolásat a tartó szerkezet fémjéhez, a kábelföldelö keszlet hasznalatalval (Cambium azonositója: 01010419001).
Az also LPU és a pátegység közöttti bekötkábel beszerelése
Az also LPU beszerelése
Telepítse az also LPU-t, födelje, és csatlakoztassa a fö bekötkábelhez.
1 Jelöljön ki az also LPU száma rgy rogzítési pontot, az épimény belépési pontjától 0,6 méteren belül. Fuggolegesen szerelje fel az LPU-t; uyg, hogy a kabeltömszelencék lefelé legyenek.
2 A következő eljárásrend szerint csatlakoztassa a fő bekötkábelt az also LPU-hoz Csatlakoztassa a bekötkábelt a kultéri egységhez (PSU port) és az LPU-hoz - oldalszám: 18.
3 Az M6-os (kicsi) saru hasznalataval erositsen egy foldelokábelt az also LPU-hoz. Szoritsa mind a két anyat 5 Nm nyomatekúra:
4 Jelöljön ki égy épitény-földelési pontot az LPU-rögzítöelem kozelében. Távolitsa el a felületrol a festéket, és vigyen fel ra antioxidánys anyagot. Az M10-es (nagy) saru használatával erösítse fel az LPU földelokábelét.
Az LPU és a tapegység kozötti bekötkabel beszerelése
Ezt a modszert hasznalva az also LPU es a tapegység kozotti bekotokabel mindkét vegere szereljen RJ45 csatlakozot, az LPU vegre kabeltomszelencével.
Figyelmeztetes A bekotokabel fém arnyekolasa nagyon éles, szemelyi sérulést okozhat.
MINDIG viseljen vagsallo kesztyut (neze meg a cimkején, hogy vagsallo-e)!
- MINDIG viseljen védőszemüveget!
MINDIG rotaciós celszerszámot hasznaljon a kabel csupaszításához, ne pengés kest!
Figyelem! Ellenőrizze, hagy a krimpelő az RJ45 csatlakozóhoz valo-e; páskülönben a kabel vagy a csatlakozó károsodhat.
1 Vága hosszra az also LPU és a pátegység koze illesztendokbekótkábelt.
2 Csak az LPU vegnel:
Illesszen rá egy kabeltömszelencét és egy RJ45 csatlakozó t a megadott eljárásrend szerint: RJ45 csatlakozók és tomszelencék felszerelése a kabelre - oldalszám: 19.
A kovetkez o eljarasrend szerint csatlakoztassa ezt a kabelt es a tomszelenc et az also LPU-hoz Csatlakoztassa a bekotokabelt a kulteri egységhez (PSU port) es az LPU-hoz - oldalszam: 18.
3 Csak a tapegységí végnl: Ne tegyen rá kábeltömszelencét. Fejtse le a kabel külso kopenyét, és illesze fel az RJ45 csatlakozó érterelójét (load bar). Illessze rá az RJ45 csatlakozó külso résztét. A hathatos tehermentesités érdekében a kabel belső kopenye a csatlakozó külso részenek a nyaka alatt helyezkedjen el:
A bekötkabelben levő Ellenállás tesztelése
Csatlakoztassa a rez Cat5e bekotokabel also végét egy ahhoz megfelelo bekotokabel-teszterhez, es ellenorizze, hogy az erintkezok kozotti ellenallas az alabbi tablazatban meghatarozott, megfelelo hatarertékek kozott van-e. Ha valamelyik teszt eredménye nem megfelelo, vizsgalja at a bekotokabel, hogy hol vannak huzalozasi hibák.
| Ellenallásmárres ezek között: | Írja be a mert Ellenallast: | Jó tesszeredmény esétén az Ellenallás: | Karikázza be, hogy „jó“ vagy „hibás": | További tesstek és megjegyzesek |
| 1. és 2. érintkező | Ohm | <20 Ohms (60 Ohm) (*1) | „jó“ „hibás": | |
| 3. és 6. érintkező | Ohm | <20 Ohm (60 Ohm) (*1) | „jó“ „hibás": | Az Ellenallások elvárt eltérésé egymástól legfeljebb 10% (*2). Karikázza be, hogy ebből a szempontból „jó“ vagy „hibás": |
| 4. és 5. érintkező Ohm | <20 Ohm (60 Ohm) (*1) | „jó“ „hibás": „jó“, „hibás": | ||
| 7. és 8. érintkező | Ohm | <20 Ohm (60 Ohm) (*1) | „jó“ „hibás": | |
| 1. érintkező és árnyékolás (kültéri egység földelése) | kilohm | >100 kiloohm | „jó“ „hibás": | Ezek a határétékek érvényesek a kábel hossztától függetlenül. |
| 8. érintkező és árnyékolás (kültéri egység földelése) | kilohm | >100 kiloohm | „jó“ „hibás": |
(^*1) Ha a kabel Ethernetet visz, akkor legfeljebb 20 ohmos ellenallas megengedett.
Legfeljebb 60 ohmos ellenallas megengedett akkor, ha a kabel csak a kulteri egyseg tapellatasat latja el (vagyis ha az Ethernetet egy masik kulteriegyseg-interfesz viszi).
(^*2) Gyozodjon meg arrol, hogy ezek az ellenallasok egymastol legfeljebb 10% -ban tnernek el: szorozza meg a legkisebb ellenallast 1,1-del, es ha az eredmenynel barmely masik ellenallas nagyobb, akkor a teszt eredmenye: "hibas".
A tâpegység telepitése
A kovetkez tipusu tapegysegek egyikét telepitse (a telepitési tervben foglaltaknak megfeleloen):
AC Power Injector (Cambium azonosító: N000065L001C).
AC+DC Enhanced Power Injector (Cambium azonositó: C000065L002C).
Figyelem! Mivel a tapegység nem vizálló, nedvességtól vedett helyre kell elhelyezni; akár a berendezeseknek való épiténybe, akár egy szelloztetett nedvességalló burkolatba.
Ne helyezzek a tapegységet oyan helyre, ahol a szamára megengedett homerskletnel melegebb is lehet! Figyelem! A tapegysé kultéri egységi (ODU) portjaba ne dugjon mas eszkózt, mint a PTP 650, PTP 670 vagy PTP 700 kultéri egység! Mivel a tapegység és a kultéri egysé gözöttti Ethernet kapcsolatba történő DC-injektálás modja a szokványostól elterő, az egyeb eszkózok károsodhatnak.
A kultéri egység tapegységi (PSU) portjába ne dugjon más eszkózt, mint a PTP 670 tapegység! Ha barmilyen más eszkózt dug a kultéri egység PSU portjába, az károsithatja a kultéri egységet és a masik eszkózt is.
Az AC Power Injector telepitése
Az AC Power Injector (Cambium azonositó: N000065L001C) telepitését a következő eljárásrend szerint végezze:
1 Alakitson ki vizmentesito (.csepegtet) hurkot az LPU es a tapegyseg kozotti bekotokabel tapegysegi vgen. A vizmentesito hurok arra szolgal, hogy a nedvesseg, ami lefolyik a kabelen, ne juthasson be a tapegysegbe.
2 (a) Helyezze az AC Power Injectort vizszintes felütre. Dugja az LPU és a tapegység kozotti bekötkábelt a tapegység ODU feliratu portjába.
(b) Amikor a rendszer készen all a halózati kapcsolódásra, csatlakoztassa a halózati Cat5e kábelt a tapegység LAN portjaho:
(a)
(a)
Az AC+DC Enhanced Power Injector telepitése
Az AC+DC Enhanced Power Injector (Cambium azonosito: C000065L002C) telepitését a kōvetkezō eljársrend szerint végezze:

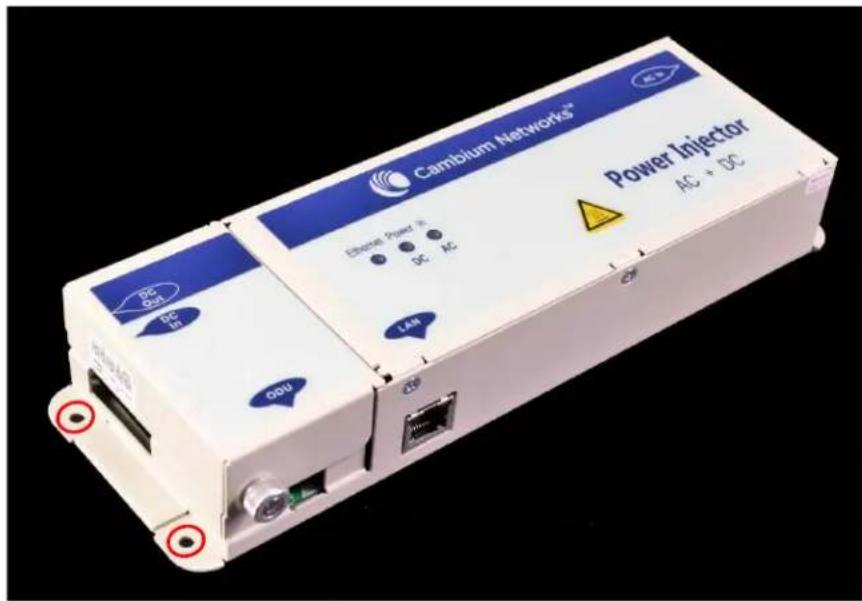

1 Rögzitse az AC+DC Enhanced Power Injectort: csavarozza rá egy fuggoleges vagy vizszintes felületre a négy csavarfurat hasznalatalval (két furat bekarikázva):
2 Alakitson ki vizmentesito ("csepegtet") hurkot az LPU es a tapegyseg kozotti bekotokabel tapegysegi végén. A vizmentesito hurok arra szolgal, hogy a nedvesseg, ami lefolyik a kabela szekrenybe vagy burkolatba, ne juthasson be a tapegysegbe.
3 (a) Csavarja ki a tartócsavart, billentse hátra a fedelet, és dugja a bekötkáelt a portba.
(b) Zárja le a fedelet, és rogzítse a csavarral.
(c) Amikor a rendszer készen all a halózati kapcsolódasra, csatlakoztassa a halózati Cat5e kábelt a tapegység LAN portjaho:
A kūltéri egység konfiguralása EU-beli üzemeltetésre
Országspecifikus licenckulcs generalása
A PTP 670 szériában licenckulccsal lehet uy funkciokat aktivalni, valamint kultéri egység szabályozói beallitásait modosítani. Az uy licenckulcs réven bele fognak kerulni az adott országban megengedett szabályozói savok. Ezt az eljárast alkalmazva generaljla le a licenckulcsot.
Eljarias:
1 Nyissa meg bongeszoben a Cambium tamogatasi kozpontot:
2 Adja meg a kulteri egység MAC-cimet, és jalj meg, hogy melyik országba fogják telepîteni a PTP összeköttétest.
3 A hasznalati feltetelek elfogadasat kovetoen kattintson a jovahagyo (Submit) opciora.
4 Keresse meg a kulteri egységet MAC-cim alapjan, es masolja ki a generalt licenckulcsot a licenckulcsokat tartalmazó (License Keys) oldralól.
5 Mentse el a licenckulcsot kesobbi hasznalatra (peldaul egy szovegfajla beillesztve, majd azt elmentve).
A kezelési PC számítógpék konfigurálása
Ezt az eljárast alkalmazva konfiguralja be a helyi kezelési PC-t, hogy az kommunikáljon a PTP 670 eszközzel.
Eljárás:
1 Jelölje ki az Ethernet portra vonatkozó tulajdonságokat (Properties). Windows 10 esétén: Vezérlopult > Halózat és internet > Halózati és megosztási közpoint > Az adapter beallitásainak modosítása. Kattintson jobb gombbal az Ethernet adapternek megfelelo ikonra, és valassza a Tulajdonságok opciót.
2 Jelölje ki „A TCP/IP protokoll 4-es verziója" vagy „Internet Protocol Version 4" (TCP/IPv4) element:
3 Kattintson a Tulajdonsagok (Properties) gombra.
4 Adjon meg egy, a 169.254.X.X halózatnak megfelelo IP-cimet; kerülendo a 169.254.0.0 és a 169.254.1.1. Egy jó példa: 169.254.1.3.
5 Adjon meg egy alhalozati maszkot: 255.255.0.0. Az alapertelmezett atjarot hagyja uresen.
A kūltéri egység csatlakoztatása a PC-hez és áram alá helyezés
Ezt az eljárast alkalmazva csatlakoztasson egy kezelési PC-t, és helyezze áram alá a PTP 670 eszközt.
Eljaras:
1 Ellenorizze, hogy a kulteri egység és a páegység helyesen van-e csatlakoztatva.
2 Csfakoztassa a PC Ethernet portjat a tapegyseg LAN portjahoz normal (egyeneskotesu) Ethernet-kabell.
3 Helyezze aram ala a tapegységet (konnektorból vagy akkumulátorral). Ha sikerült, a zöld Power led folyamatosan világít.
4 Korulbelul 45 masodperc eelteltevel vegye eszre, hogy a narancssarga Ethernet led 10 lassu felvillanassal indit.
5 Ellenorizze, hovy ezt kovetoen az Ethernet led folyamatosan vilagit-e.
Bejelentkezés a webes felületre
Ezt az eljárast alkalmazva jelentkezzen be a webes felületre rendszergazdaként (system administrator).
Eljaras:
1 A kezelési PC-n indítsa el a webes bongészóprogramot.
2 Gepelje be az egység IP cimet a cimmezöbe. A gyárilag beallitott IP-cim 169.254.1.1. Nyomja meg az ENTERt. Megjelenik a webes felület menüje és a rendszer attekintese (System Summary) oldal.
3 A menüben kattintson a telepités (Installation) opcióra. A bejelentkezési oldal alapesetbenCsak jelszt kér (Password); de lehet, hogy felhasználonevet (Username) is, amennyiben engedélyezték a személyazonossag alapu felhasználoi fiokokat. Gyári beallitas eseten nincs jelszo.
4 Gepeljen be egy felhasznalonevet (ha a rendszer keri) es egy jelszot (eredetileg a jelszo uresen van hagyva), es kattintson a bejelentkezes (Login) opciora.
A licenckulcs frissitése a kultéri egység konfiguralása
Ezt az eljárast alkalmazva telepitsen uy licenckulcsot, és konfiguraljon be egy csatlakozós kultéri egységben levő antennanyereséget és a kabelveszteséget.
Eljaras:
1 A menüben kattintson a telepités (Installation) opcióra. Kattintson a telepitési varázsló (Continue to Installation Wizard) lehetósègre.
2 A szoftver-licenckulcs (Software License Key) oldalon illesze be a licenckulcsot a megfelelo (License Key) attributumhoz. Kattintson a jovahagyó vagy a formázási (Submit vagy Format) opcióra.
3 Integrält kūltéri ergység eseten az egymást követő oldalakon lépegessen tovább (Next), amig meg nem jelenik a gezeték nélkūli kapcsolat konfiguralása (Wireless Configuration) oldal. A vázasztott savban való üzemeltetéshez allitsa be a szabályozói sav (Regulatory Band) és a maximalis adóteljesítény (Maximum Transmitter Power) attribútom. Vegye figyelembe, hogy nemelyik EU-tagállamban lehet, hogyCsak az 5,4 GHz-es sáv all rendelkezesre.
Az egymast kovetó oldalakon lépegessen tovabb (Next), amig meg nem jelenik a telepités konfiguraciónjanak a megerositese (Confirm Installation Configuration) oldal. Kattintson a konfiguración elfogadasa es ujrainditas (Confirm Configuration and Reboot) opcióra.
4 Csatlakozóval ellatott kultérg esétén az egymast kovetö oldalakon lépegessen tovabb (Next), amig meg nem jelenik a vizeték nélkūi kapcsolat konfiguralása (Wireless Configuration) oldal. A telepitésben alkalmazott antennaknak és kábeleknek megfeleloen allitsa be a szabályozói sav (Regulatory Band), antennanyereség (Antenna Gain), kabelveszteség (Cable Loss) és maximális adoteljesitmény (Maximum Transmitter Power) attributumot. Vegye figyemleme, hogy nemelyik EU-tagállamban lehet, hogy csak az 5,4 GHz-es sáv all rendelkezesre.
Az egymast kovetó oldalakon lépegessen tovabb (Next), amig meg nem jelenik a telepités konfiguraciónjanak a megerositese (Confirm Installation Configuration) oldal. Kattintson a konfiguración elfogadása és ujraindítás (Confirm Configuration and Reboot) opcióra.
Cambium Networks
A Cambium Networks professionalis kategiájú rögített vezeték nélküli szélessávú és mikrohullámú megoldásokat nyújt az ügyfeleinek szerte a világon. A megoldásaink több, mint 153 országban, tobb ezer halózatba telepitve vannak. Az ujićoljelgu technologiáink megbizhato, biztonságos, költségkimelö összekotteteseket tesznek lehetóve. Azokat konnyen a helyszínekre lehet telepiteni, és igazoltan kiemelkedöen teljesitenek.
A djnyertes Point-to-Point (PTP) rádio megoldásaink licencelt, licenceletten és meghatározott célu frekvenciasávokban üzemelnek; vannak kóztuk konkrét FIPS 140-2 megoldások is, a U.S. Federal piac számára. A PTP megoldásainkat 99,999%-os rendelkezesre allashoz robusztussa tettuk, igy mindeddig a legkorulmenyesebb ralatas nélküli RF környezetak esetében is kifogastalanul szolgaltat megbizhato nagy sebességú backhaul összeköttétest.
A rugalmas Point-to-Multipoint (PMP) megoldásaink a licencelt, licenceletten és szövetségi frekvenciasávakban üzemelnek; megbizhato, biztonságos, koltsegkimeló hozzaféresi halózatokatBiztosítva. Vilagszerte tòbb, mint harommillió modul van telepîte, ezälta a PMP hozzaféresi halózat megoldásaink mindennapBizonyitanak a lakossági hozzaféres, bérelt vonalak kivaltása, a videós megfigyelés és a smart grid infrastruktúra alkalmazások terén.
A Cambium Networks megoldásokBizonyitottak,és elismerten élenjärnak a szeles sévú gezeték nélkūlikommunikación agazatában. Üjító jerlegu adat-, beszédhang-és video-osszeköttetés megoldásokat tervezünk,telepitünk észolgaltatunk, amelyekel biztosithato a mindennapi kommuníció, szinte mindedütt elosegítve aszemélyes, uzleti észösségi gyarapodást.
Hasznalati utmutatok: http://wwwCambiumnetworks.com/guides
Muszaki képzés: http://wwwCambiumnetworks.com/technical_training
Támogatósi webhely: https://support.cambiumnetworks.com
Honlap: http://www.cambiumnetworks.com
Forgalmazással kapcsolatan: solutions@cambiumnetworks.com
Támongatással kapcsolatban: https://support.cambiumnetworks.com
Telefonszámlista: http://wwwCambiumnetworks.com/contact-us/
Cim: Cambium Networks Limited,
Devon, UK (Egyesült Kiralyság),
TQ137UP
phn-4835 000v002
- December
Cambium Networks
wwwCambiumnetworks.comss
A Cambium Networks es a stilizalt körös embléma a Cambium Networks, Ltd. védjegey. Minden egyeb védjegy az annihil megfelelo tulajdonosé.
Szerzői jog: © Copyright 2018 Cambium Networks, Ltd. Minden jog fenntartva.
