| Tipo di prodotto | Radio punto a punto (PTP) esterna |
| Marca | Cambium Networks |
| Modello | PTP 670 |
| Uso previsto | Trasmissione dati su collegamenti a microonde punto a punto, per installazioni professionali esterne fisse |
| Bande di frequenza | 5,47-5,60 GHz e 5,65-5,725 GHz (bande senza licenza UE) |
| Potenza massima di trasmissione (PIRE) | 1 watt (30 dBm) |
| Tipi di antenna | Integrata (23 dBi) o esterna (parabolica, piana, settoriale, omnidirezionale) |
| Alimentazione | Iniettore di alimentazione CA (N000065L001C) o avanzato CA+CC (C000065L002C) |
| Connettività | Ethernet Cat. 5e (porta PSU), porte SFP e AUX opzionali |
| Protezione contro i fulmini | Kit di messa a terra e LPU (Lightning Protection Unit) obbligatorio |
| Distanza di sicurezza minima (RF) | 0 cm (secondo normativa UE per banda 5,4 GHz) |
| Installazione | Professionale, su palo o torre, con supporti inclinabili |
| Norme | Conforme direttiva RED 2014/53/UE, EN 301 893 |
| Sicurezza | Messa a terra obbligatoria, non lavorare sotto tensione, rispettare le distanze RF |
| Manutenzione e pulizia | Pulire i connettori con prodotti adatti, verificare la tenuta dei cavi |
| Pezzi di ricambio e riparabilità | Kit LPU, cavi, connettori e supporti disponibili presso Cambium Networks. Riparazione solo da parte di un professionista. |
| Documentazione | Guida rapida e manuale utente disponibili su support.cambiumnetworks.com |
Domande frequenti - PTP 670 Cambium Networks
Domande degli utenti su PTP 670 Cambium Networks
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Apparecchiature per telecomunicazioni in formato PDF gratuitamente! Trova il tuo manuale PTP 670 - Cambium Networks e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PTP 670 del marchio Cambium Networks.
MANUALE UTENTE PTP 670 Cambium Networks
Informazioni su questa Guida introductiva 117
Uso previsto 117
Funzionamento nell'UE 117
Dichiarazione di conformità UE amplificata 118
Installatione professionale 118
Documentazione utente 119
Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) 119
Sicurezza 119
Produttore delle apparecchiature 121
INSTALLAZIONI TIPICHE 122
VARIANTI ODU E OPZIONI DI MONTAGGIO CON TRIVERSINO 123
INSTALLAZIONE DI ODU E LPU SUPERIORE 125
Collegare i cavi di terra all'ODU 125
Montare I'ODU sull'albero 125

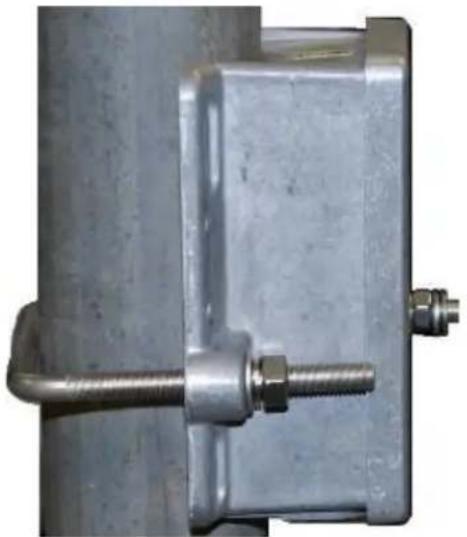

Montare la LPU superiore 128
Interconnettere e mettere a terra I'ODU e la LPU superiore. 128
Installare antennae esterne per un'ODU connettorizzata 129
INSTALLAZIONE DELL'INTERFACCIA ETHERNET CAT5E IN RAME 131

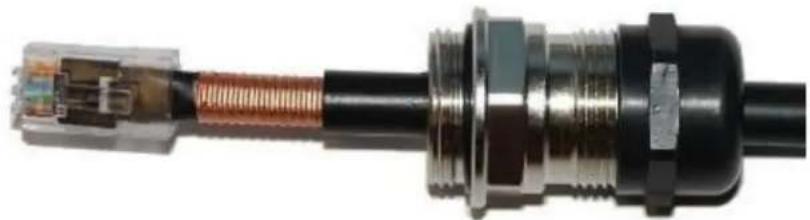

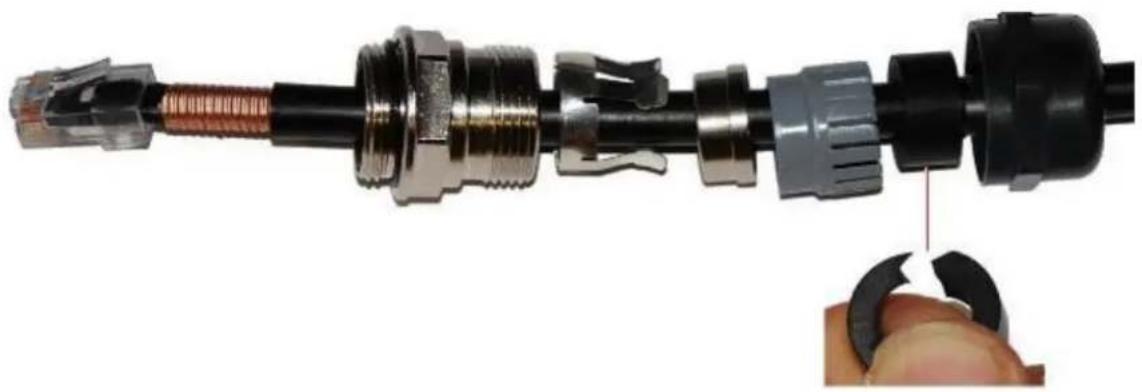

Installare I'ODU sul cavo di discesa della LPU superiore. 131
Installare il cavo di discesa principale 133

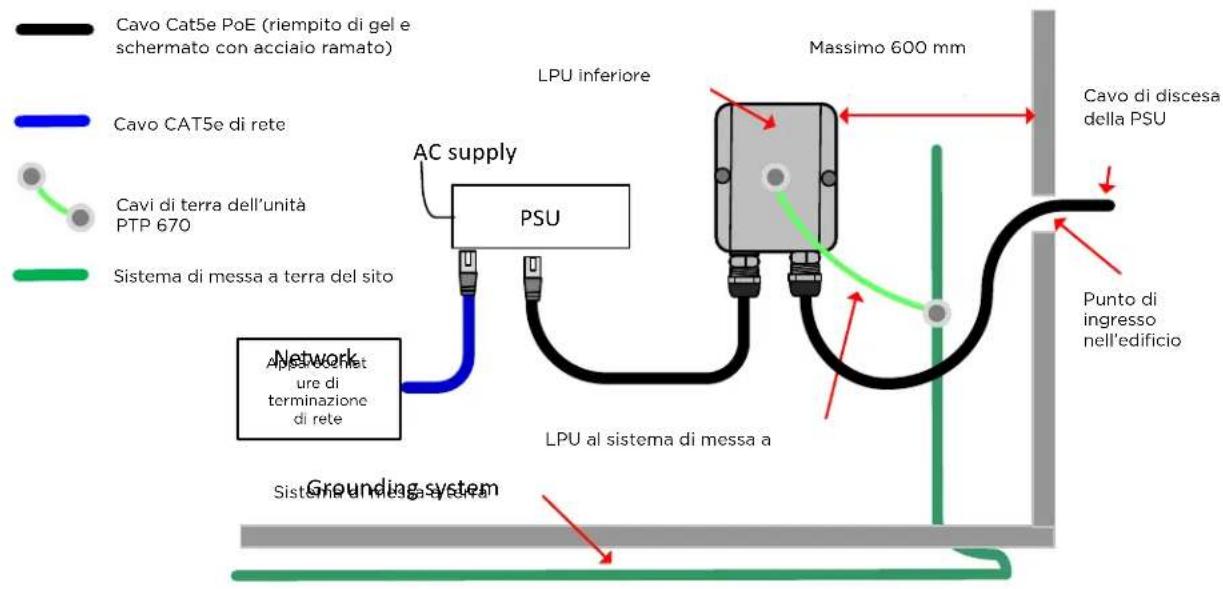

Installare il cavo di discesa alla LPU inferiore alla PSU. 135
Verificare la resistenza nel cavo di discesa 136
INSTALLAZIONE DELLA PSU 138

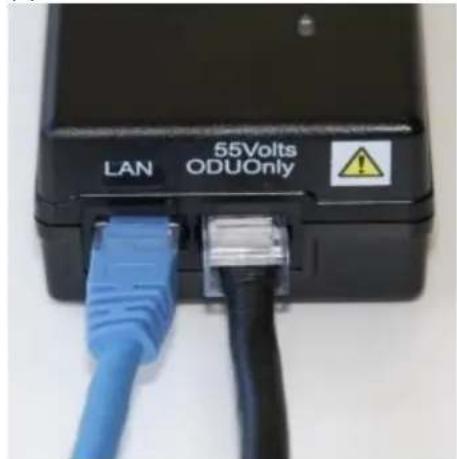

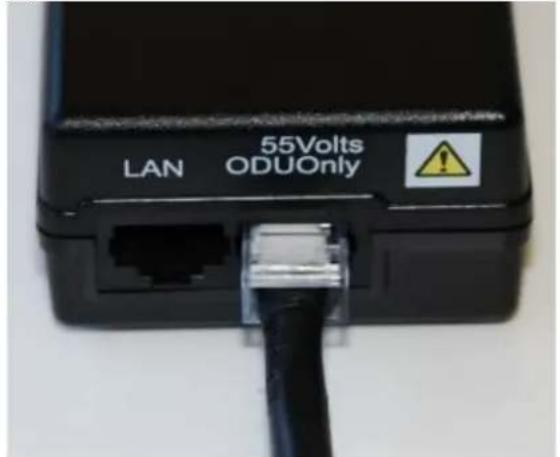

Installazione dell'iniettore di alimentazione CA. 138

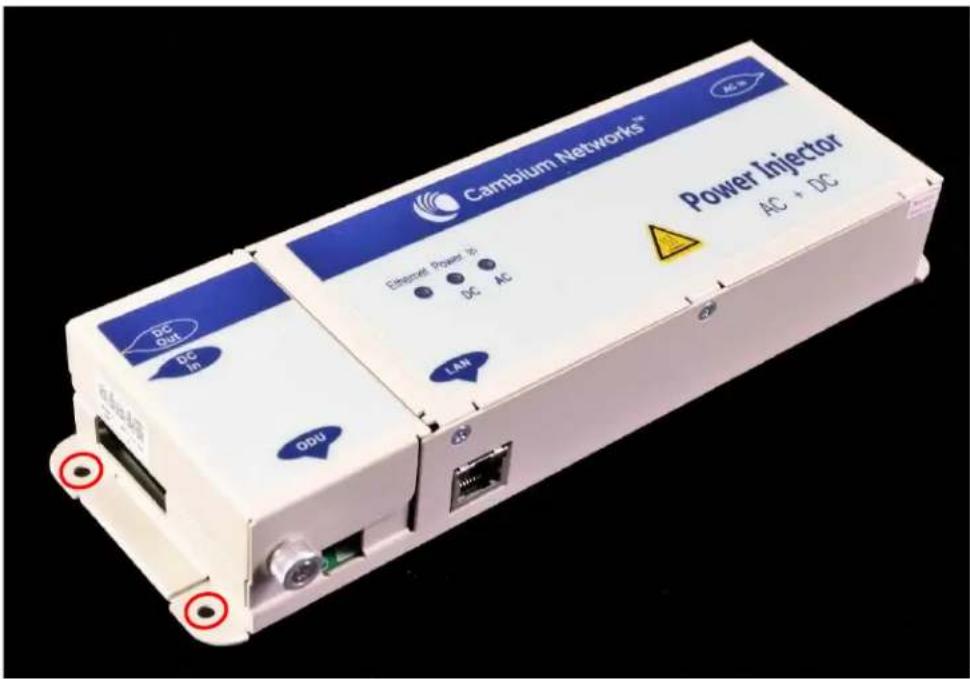

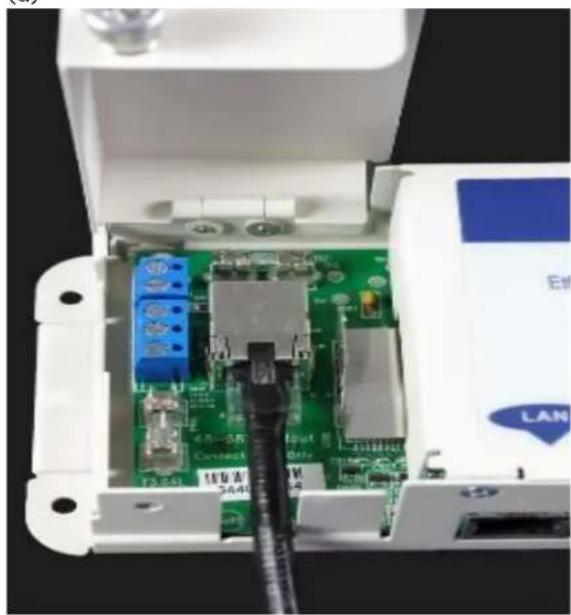

Installazione dell'iniettor di alimentazione CA+CC 138
CONFIGURAZIONE DELL'ODU PER IL FUNZIONAMENTO NELL'UE 140
Generare un codice di licenza specifico per Paese 140
Configurare il PC di gestione 140
Collegare I'ODU al PC e accenderla 140
Accesso all'interfaccia Web 140
Aggiornare il codice di licenza e configurare l'ODU. 141
POLISH (PL) 143
INFORMACJE 144
Sebbene siano stati fatti sforzi ragionevoli per assicurare l'accuratezza del presente documento, Cambium Networks non si assume alcuna responsabilità derivante da eventuali inesattezze o omissioni contenate nel presente documento, o dall'uso delle informazioni ottentu nel presente documento. Cambium Networks si riserva il diritto di apportare modifiche a qualsiasti prodotto qui descripto per migliorare l'affidabilità, la funazionalità o la progettazione e si riserva il diritto di rivedere il presente documento e apportare modifiche di volta in volta al contentuto del presente documento perché si assemenza obbligo di notificata a chiunque in merito a revisioni o cambiamenti. Cambium Networks non si assume alcuna responsabilità derivante dall'applicazione o dall'uso di prodotti, software o circuiti descritti nel presente documento, né trasmette licenze o concessioni con i propri diritti di brevetto o diritti di altri. è possibile che la presente pubblicazione contenga riferimenti o informazioni relativamente a prodotti di Cambium Networks (macchine e programmi), programmazioni o servizi non annunciati nel Paese dell'utente. Tali riferimenti o informazioni non implicano che Cambium Networks intenda annunciari tali prodotti, programmazioni o servizi di Cambium Networks nel Paese dell'utente.
Copyright
Il presente documento, i prodotti Cambium Networks e i prodotti software di terme parti descritti nel presente documento possono includere o descrivere reti di Cambium protette da copyright e altri programmi per computer forniti da terme parti memorizzati in memorie a semiconducttore o altri supporti. Le leggi negli Stati Uniti e in altri paesi conservano per Cambium Networks, i suioli licenziani e altri software forniti da terme parti, alcuni diritti esclusivi per il materiale protetto da copyright, incluso il diritto esclusivo di copiare, riproduire in qualsiasi forma, distribuire e realizzare opere derivate del materiale protetto da copyright. Di conseguenza, qualsiasi materiale protetto da copyright di Cambium Networks, i suioli licenziatari o il software fornito da terme parti contentuto nei prodotti Cambium Networks descritti nel presente documento non possono essere copiati, riprodotti, decodificati, distribuiti, uniti o modificati in alcun modo perché l'espressa autorizzazione scritta di Cambium Networks. Inoltre, l'acquisto di prodotti di Cambium Networks non implica alcuna concessione, direttamente o Implicitamente, in preclusione o in altre modo, di licenze concesse da copyright, brevetti o domande di brevettato di Cambium Networks o altri software forniti da terme parti, a eccezione della normale licenza non esclusiva e Gratisata per l'uso che derives alla vendita di un prodotto.
Limitazioni
Software e documentazione sono materiali protetti da copyright. L'esecuzione di copie non autorizzate è proibita alla legge. Nessuna parte del software o della documentazione può essere riprodotta, trasmensa, trascritta, archiviata in unsystema di recupero o tradotta in qualsiasi lingua o linguaggio di computer, in qualsiasi forma o con qualsiasi mezzo, nella previa autorizzazione scritta di Cambium Networks.
Accordi di licenza
Il software descritto in quello documento è di propietà di Cambium Networks e dei loro licenziatari. Viene fornito esclusivamente da un accordo di licenza esplicità e può essere utilizzato solo in conformità con i termini di tale accordo.
Materiali ad alto rischio
Cambium e i loro fornitori declinano espressamente qualsiasi garanzia di idoneità espressa o implicita per attività o usi ad alto rischio dei propri prodotti, tra cui, a titolo esemplificativo, il funzionamento di impianti nucleari, sistemi di navigazione o comunità aerea, controlo del traffico aereo, supporto vitale o sistemi d'arma ("Uso ad alto rischio"). Qualsiasi Uso ad alto rischio non è autorizzato, è considerato a proprio rischio dell'utente e l'utente sera ritenuto responsable per qualsiasi perdita, danno o reclamo derivanti da qualsiasi Uso ad alto rischio.
Avvisi
Informazioni su Questa Guida introductiva
Questa Guida introductiva descive come installare l'attrezzatura in situ per i ponti radio con la serie di prodotti PTP 670. Gli utenti di esta guida devono seguire le buone pratiche per le installazioni di radio in esterni.
Nelle configurazioni più avanzate possono asservi una o due interfacciere Ethernet aggintive collegate all'ODU: una alla porta SFP (rame o ottica) e una alla porta AUX. Per i dettagli di queste configurazioni, fare riferimento alla Guida dell'utente della series PTP 670.
Questa Guida introductiva descrive comme distribuire PTP 670 nei seguenti paesi:
- Irlanda
Norvegia
Regno Unito (UK)
Le guide introductive PTP 670 sono disponibili per altri stati membri dell'UE. Si prega di visitare:
http://wwwCambiumnetworks.com/guides
Uso previsto
La série di apparecchiature radio PTP 670 di Cambium Networks supporta la trasmissione dati su ponti radio a microonde punto-punto (PTP). Questo tipo di apparecchiatura radio è destinata esclusivamente ad applicazioni professionali per installazioni fisse all'esterno. Queste apparecchiature radio sono disponibili con antenna integrata o come unità per il collegamento con un'antenna esterna.
Funzionamento nell'UE
Bande di frequenza, massima potenza di lavoro, distante di sicurezza
I prodotti della series PTP 670 operano nelle seguenti bande di frequenza fino alla potenza massima indicata:
| Banda di frequenza di esercizio | Standard UE | Limin di potenza massima (EIRP) | Uso consentito Distanza di sicurezza minima | |
| 5470 - 5600 MHz | EN 301 893 | 1 watt/30 dBm | UK, Ireland, Norway: Unlicensed. | 0 cm |
| 5650 - 5725 MHz |
Restrizioni e requisiti per l'autorizzazione all'uso
Questa apparecchiatura è destinata esclusivamente all'uso esterno.
I prodotti della serie PTP 670 Cambium sono essere configurati per operare in bande di frequenza con oswana licenza, soggette a pianificazione delle freuenze all'interno dei singoli Paesi. Operatori e utenti finali devono assicurarsi che l'apparecchiatura sa installata e gestita in conformità alle norme vigenti nel Paese di funzionamento e devono ottenerate tutte le licenze e le autorizzazioni necessarie.
Antenne per unità connettorizzate
Le ODU PTP 670 connettorizzate sono progettate per l'allacciamento a una dopbia antenna polarizzata, utilizzando la polarizzazione verticale e orizzontale. Le radio sono state collaudate per la conformità alle normative UE utilizzato i tipi di antenna elencati di seguito. Viene molto il guadagno massimo di ciascun tipo di antenna. Posso sono essere utilizzate ante nne dello stesso tipo e con guadagno equivalente o inferiore. Non usare un'antenna con guadagno maggiore. Per ridurre le potenziali interferenze radio con altri utenti, il tipo di antenna e il guadagno devono essere scelti in modo tale che l'equivalente potenza isotropica irradiata (EIRP) non sua superiore a quella necessaria per una comunazione riuscita.
| Tipodi antenna | Guadagno di antenna del produttore (dBi) | ||
| Banda da 4,9 GHz, banda da 5,1 GHz | Banda da 5,4 GHz | Banda da 5,8 GHz | |
| Parabola da 1,8 m | 36,0 | Non supportata | 38,1 |
| Parabola da 1,2 m 32,6 34,9 35,3 | |||
| A pannello | 23,0 | 23,0 | 23,0 |
| Settorizzata | 17,0 | 17,0 | 17,0 |
| Omnidirezionale | 13,0 | 13,0 | 13,0 |
Antenne paraboliche consigiate
Le seguenti antenne paraboliche sono idonee per l'uso con ODU PTP 670 connettorizzate, soggette al guadagno massimo dell'antenna molto sopra.
| Numero di parte Cambium | Descrizione |
| RDH4503B | 5,25-5,85 GHz 0,6 m, 29,0 dBi, doppi polarizzazione, H-Pol e V-Pol, con regolazioni fini |
| RDH4504B | 5,25-5,85 GHz 0,9 m, 32,5 dBi, doppi polarizzazione, H-Pol e V-Pol |
| RDH4505B | 5,25-5,85 GHz 1,2 m, 34,9 dBi, doppi polarizzazione, H-Pol e V-Pol |
| RDH4506B | 5,25-5,85 GHz 1,8 m, 37,9 dBi, doppi polarizzazione, H-Pol e V-Pol |
| RDH4508B | 5,25-5,85 GHz (0,6 m), 28,8 dBi, doppi polarizzazione ad alte prestazioni |
| RDH4509B | 5,25-5,85 GHz (0,9 m), 32,3 dBi, doppi polarizzazione ad alte prestazioni |
| RDH4510B | 5,25-5,85 GHz (1,2 m), 34,7 dBi, doppi polarizzazione ad alte prestazioni |
| RDH4511B | 5,25-5,85 GHz (1,8 m), 37,7 dBi, doppi polarizzazione ad alte prestazioni |
Configurazione dell'ODU
Durante l'installation, osservare le seguenti importanti istruzioni. La corretta osservanza delle istruzioni permette di configurare l'apparecchiatura in conformità alle disposizioni delle normative nazionali.
Assicurarsi che sull'ODU sua installata la versione più recente del firmware. Il firmware è disponibile sul site Web del centro di assistenza di Cambium, vedere il collegamento più sotto.
- Durante la configurazione dell'apparecchiatura, verificare la corretta variente regionale UE dell'ODU. Utilizzare il centro assistenza di Cambium per generare un codice di licenza specifico per il Paese in cui viene utilizzato il prodotto. Installare il codice di licenza nell'ODU. Il codice di licenza sbloccherà ulteriori bande normative consentite nel Paese di utilizzo.
Per le unità connettorizzate, insere il guadagno dell'antenna e la perdita di cavo negli attributi Antenna Gain e Cable Loss nella pagina di configurazione del systema dell'interfaccia basata sul Web.
Dichiarazione di conformità UE amplificata
Il produttore Cambium Networks Ltd dichiara che le apparecchiature radio PTP 670 a 5 GHz connettorizzate e PTP 670 a 5 GHz integrate sono conformi alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile alla pagina:
Installazione professionale
L'installazione e il funzionamento di quello prodotto sono complessi. Osservare le istruzioni riportate inQLs scheda.Assicurarsi che il funzionamento sia conforme alle normative del Paese in cui viene installato il prodotto.
Garantire che gli installatori dispongano delle competenze, delle conoscenze e dell'esperienza appropriate per svolgere l'attività di installmente, tra cui:
Familiarità con le normative nazionali applicabili in vigore, comprese le norme sulle apparecchiature radio, sull'installazione elettrica, sulla protezione da sovratensioni e sui lavori in quota;
- Installazione in conformità alle istruzioni di Cambium Networks;
- Conferma della corrispondenza delle impostazioni dell'apparecchiatura alle normative nazionali o regionali.
Documentazione utente
Per le istruzioni complete sulla pianificazione dell'installazione dell'unità PTP 670 e un elenco di componenti, scaricare la Guida dell'utente della serie PTP 670 da:
http://support.cambiumnetworks.com/files/ptp670
Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)
Non smaltire le apparecchiature elettroniche ed elettriche o gli accessori elettronici ed elettrici insieme ai rifiuti domestici. In alcuni Paesi o regioni sono stati allestiti sistemi di raccolta per la gestione dei rifiuti di apparecchiature elettriche ed elettroniche. Nei Paesi dell'Unione Europea, per informazioni sulsystema di raccolta dei rifiuti nel proprio Paese si prega di contattare il rappresentante locale del fornitore delle apparecchiature o il Centro assistenza di Cambium Networks.
Per istruzioni sullo smaltimento dei rifiuti dei prodotti usati, consultare:
Avvertenza Per prevenir la perdita di vite umane o lesions fisiche, atteneri alle linee guidata sulla sicurezza riportate di seguito. In nessun caso Cambium Networks sare responsabile per eventuali lesioni o danni causati durante l'installazione di Cambium PTP 670. Assicurarsi che solo personale qualificato installi un ponte PTP 670.
Linee elettriche
Prestare la massima attenzione quando si lavora vicino alle linee di alimentazione.
Lavoro in quota
Prestare la massima attenzione quando si lavora in quota.
PSU
Utilizzato sempre l'iniettori di alimentazione CA o l'iniettor potenziato CA+CC per alimentare l'ODU. Il mancato utilizzato di PSU fornita da Cambium potrebbe provocare danni alle appearecchiature, invalidare la certificazione di sicurezza e causare rischi per la sicurezza.
Messa a terra e protezione
L'unità esterna (ODU, Outdoor Unit) deve essere collegata a terra in modo corretto per la protezione da fulmini. É responsabilità dell'utente installare l'apparecchiatura in conformità alle normative nazionali. Negli Stati Uniti, seguire i requisiti del National Electrical code NFPA 70-2005 e 780-2004 Installation of Lightning Protection Systems In Canada, seguire la Sezione 54 del Canadian Electrical Code. Questi codici descrivono le corrette
procedure di installatione per la messa a terra dell'unità esterna, dell'albero, dell'elettrodo per l'alimentazione, dell'unità di scarico, dimensioni dei conduttori a terra e requisiti di collegamento per gli elettrodi di messa a terra. Altre normative possono essere in vigore in Paesi diversi, pertanto si raccomanda di affidare l'infallazione dell'unità esterna a un installatore professionista.
Alimentazione CC
Per alimentare l'ODU con corrente continua, utilizzare l'iniettor potenziato CA+CC (PSU) (Numero di parte Cambium C000065L002C). Assicurarsi che l'alimentazione CC soddisfi i requisiti specificati nella Guida dell'utente dellaserie PTP 670.
Spegnimento prima di effettuare interventi di manutenzione
Prima di eseguire manutenzione sull'unità PTP 670, spegnere sempre l'alimentazione e scollegare l'apparecchiatura alla PSU. Non scollegare i connettori RJ45 del cavo di discesa dall'ODU quando la PSU è collegata all'alimentazione. Rimuovere sempre l'alimentazione CA o CC in ingresso alla PSU.
Dispositivo di disconnessione primario
L'alimentazione principale è il dispositorio di disconnectione primario. L'inietto potenziato CA-CC è fus o sull'ingresso CC. Alcune installazioni richiedonoanche un interrottore di corrente aggiuntivo o uno switch di isolamento da inseire nell'alimentazione CC.
Cavi esterni
La sicurezza può risultare compromessa dal mancato utilizzato di cavi classificati per esterni negli allacciamenti che saranno esposti all'ambiente esterno. Per le interfacce Ethernet Cat5e in rame esterne, utilizzare sempre un cavo Cat5e riempito di gel e schermato con acciaio ramato. Tipi differenti di cavo di discesa non sono supportati da Cambium Networks per l'utilizzo con PTP 670.
Utilizzato sempre un elettricista qualificato per l'installazione dei cavi di corrente.
Tester per cavi di discesa
Un tester per cavi di discesa NON DEVE MAI essere utilizzato sull'estremità ODU collegata all'alimentazione alla PSU. L'utilizzo di un multimetro è consentito solo nella parte inferiore dell'albero. Questo perché la tensione della PSU supera il limite consentito in alcuni Paesi per la manipolazione sicura in condizioni di umidità e pertanto cui lo comportare un rischio per la sicurezza.
Esposizione RF vicino all'antenna
Quando il trasmettitore è acceso, vicino all'antenna sono presenti forti campi di radiofrequenza (RF). Spagnere sempre l'ODU prima di intraprenderere attività di manutenzione davanti all'antenna.
Distanze minime di separazione
Assicurarsi che il personale non sia esposto a livelli di energia RF non sicuri. Le unità iniziano a irradiare energia RF non appena vengono accese. Non lavorare mai davanti all'antenna quando l'ODU è alimentata. Installare le ODU in modo da fornire e mantenere le distance minime di separazione da tutte le personne.
Requisiti di protezione di messa a terra e antifulmini
Assicurarsi che l'installazione soddisfi i requisiti specificati nella Guida dell'utente della series PTP 670.
Metodi di installmente del cavo di messa a terra
Per fornire una protezione efficace contro i picchi indotti da fulmini, osservare i seguenti requisiti:
Le corse dei conduttori di messa a terra devono essere il più possibile brevi, diritte e lisce, con il minimo impiego di pieghe e curve.
I cavi di messa a terra non devono essere installati con passanti di sgocciolatura.
- Tutte le curve devono ave un raggio minimo di 203 mm e un angolo minimo di 90^ . Una corsa diagonale è preferibile a una curva,anche se non segue il contorno o se non corre parallela alla struttura di supporto.
- Tutte le pieghe, le curve e gli allacciamenti devono essere diretti verso il systema di elettrodi di messa a terra o la barra di messa a terra.
I conduttori a terra devono essere fissati saldamente.
I conduttori a terra intrecciati non devono essere utilizzati.
Per l'unione di metalli dissimili devono essere utilizzate tecniche di montaggio appropriate.
Ubicazione di ODU e antennae
Le ODU e le antennne esterne non sono progettate per sopravvivere direttamente a un fulmine. Per quello motivo devono essere installate nella Zona B come definito nella Guida dell'utente della series PTP 670. Il montaggio nella zona A può mettere a rischio l'attrezzatura, le strutture e la vita.
Sopravvivenza alla velocità del vento
Accertarsi che l'ODU e la struttura su cui è installata possano resistere alle massime velocità del vento nel situ di destinazione previsto.
Temperatura superficiale
L'involucro dell'ODU più essere caldo al tutto durante il funzionamento.
Produttore delle apparecchiature

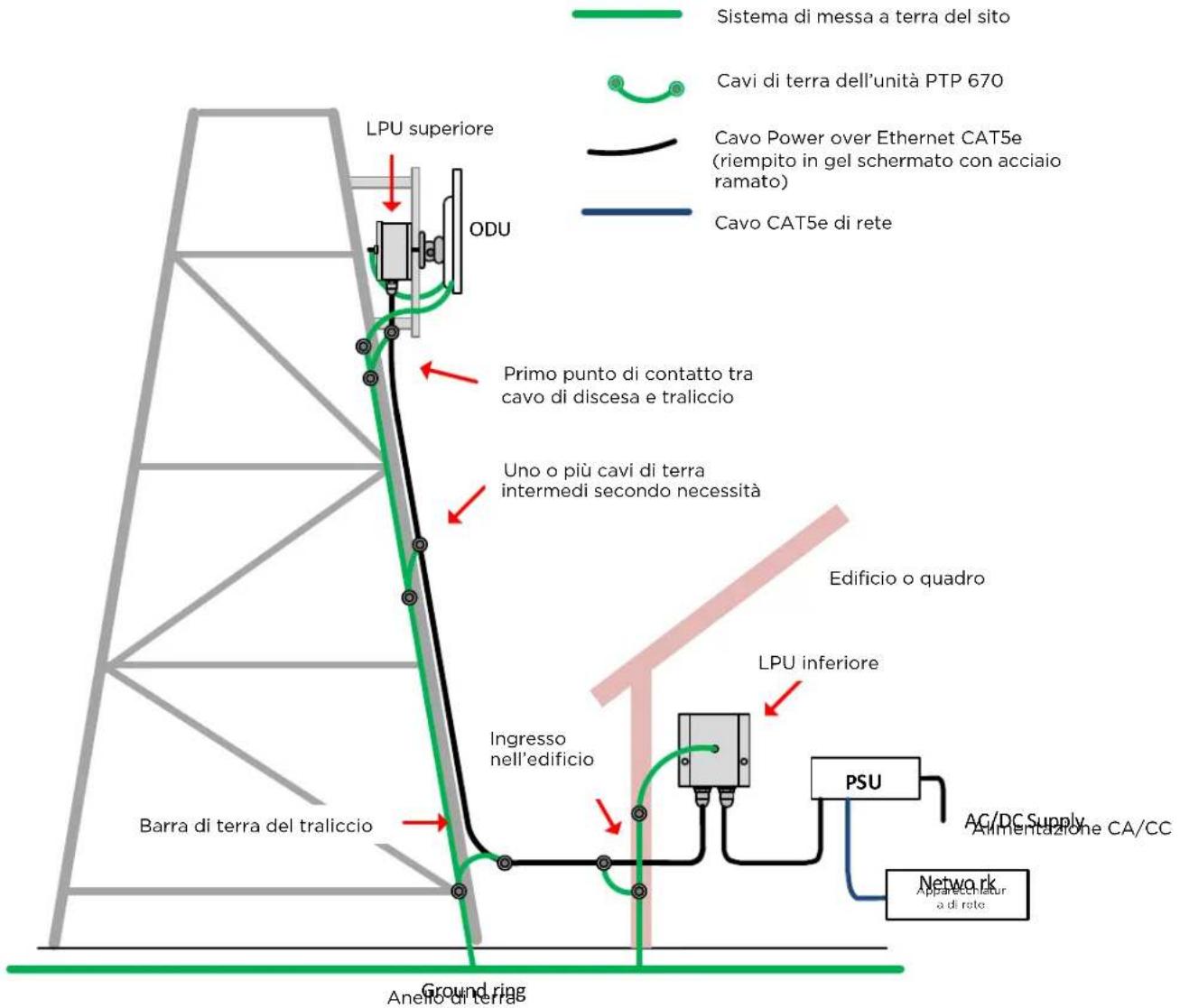

Installazioni tipiche
Un site PTP 670 è solitamente costituito da un'alta struttura di supporto come un albero, un pilone o un edificio per le attrezzature esterne (ODU e antenna esterna opzionale), e un edificio o un quadro resistente all'umidità per l'attrezzatura interna (PSU), come migliorato qui in una tipica installmente con traliccio:
Nota Queste istruzioni presuppongono che le LPU vengano installate dal kit LPU/messa a terra (Numero di parte Cambium C000065L007A). Se l'installazione non richiede LPU, adattare queste istruzioni come appropriato.
Se l'installazione richiede LPU,utilizzare solo i cinque pressacavi EMC con cappuccio nero forniti nel kit LPU/messa a terra. I pressacavi con tacco argentato forniti nei kit ODU devono essere utilizzati solo nelle installazioni PTP 670 che non necessitano di LPU.
Varianti ODU e opzioni di montaggio con traversino
Varianti ODU
L'unità PTP 670 è fornita in due varianti di piattaforma.

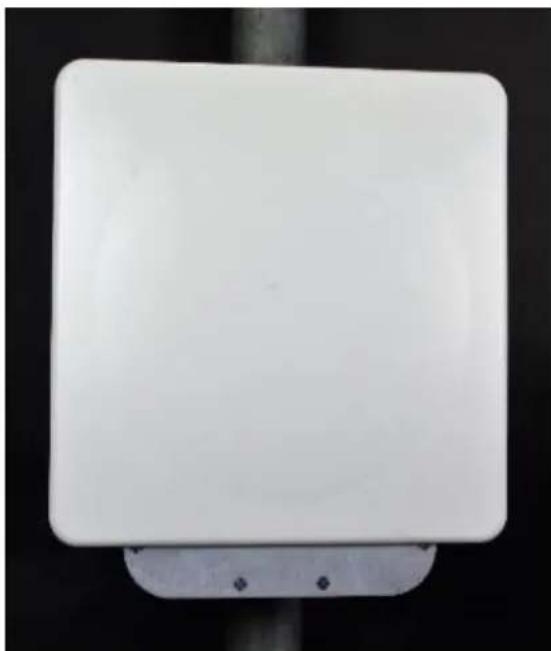

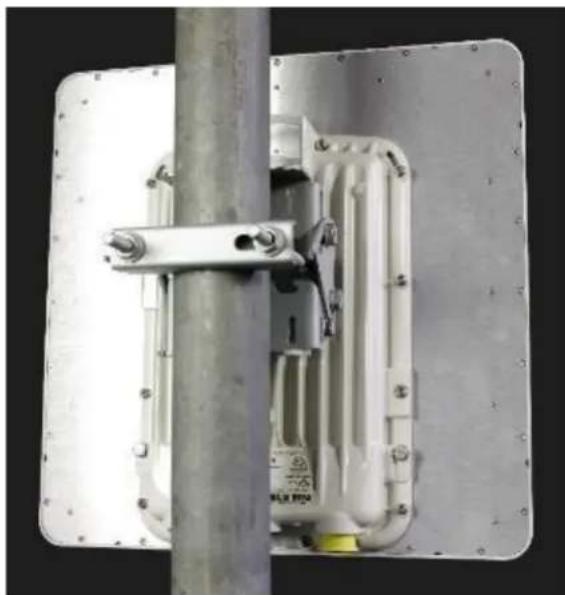

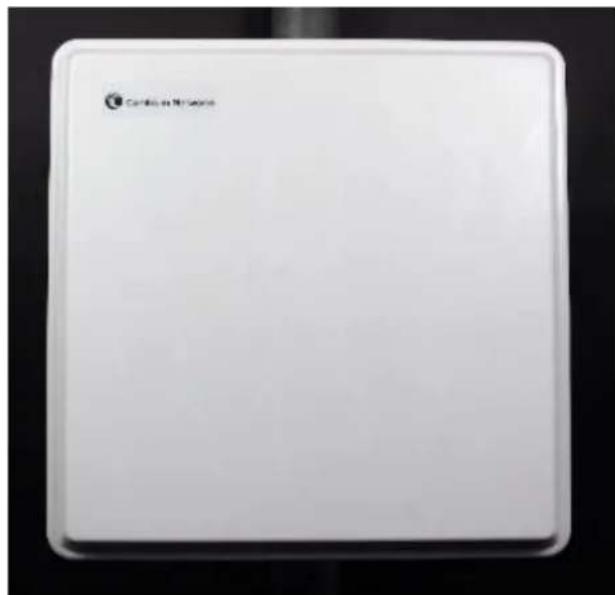

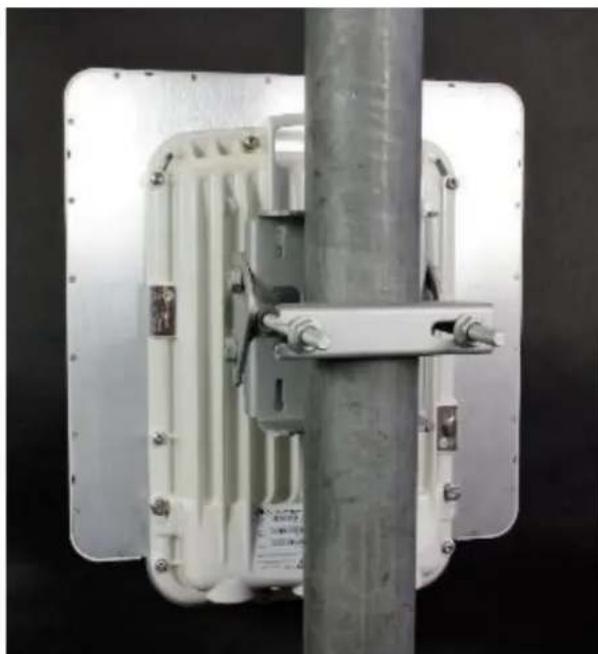

L'unità esterna PTP 670 integrata è collegata a un'antenna a pannello da 23 dBi ed è intesa per collegamenti difficili di medio-lungo raggio e requisiti di backhaul tradizionali dove sono richieste elevate capacità e un consistente Budget per il ponte radio. L'antenna integrata offre una soluzione comoda e disponibile distribuita alla necessità di guidagno aggiuntivo di antenne esterne.
ODU integrata (da 4,8 a 5,9 GHz)
ODU integrata (da 4,9 a 6,05 GHz)

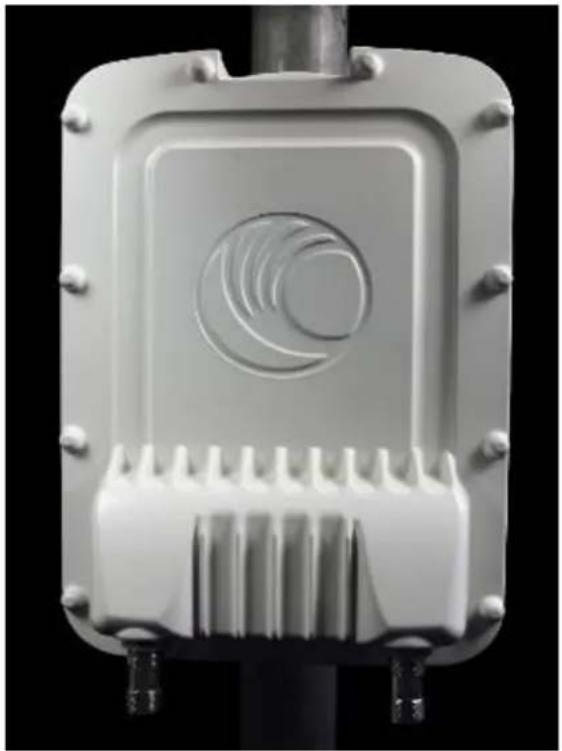

L'ODU PTP 670 connettorizzata è pensata per funzionare con antennne esterne montate separamente. Le antennne esterne hanno generalmente guidagli più elevati rispetto alle antennne integrate, consentendo all'unità PTP 670 di far fronte a condizioni radio più difficili.

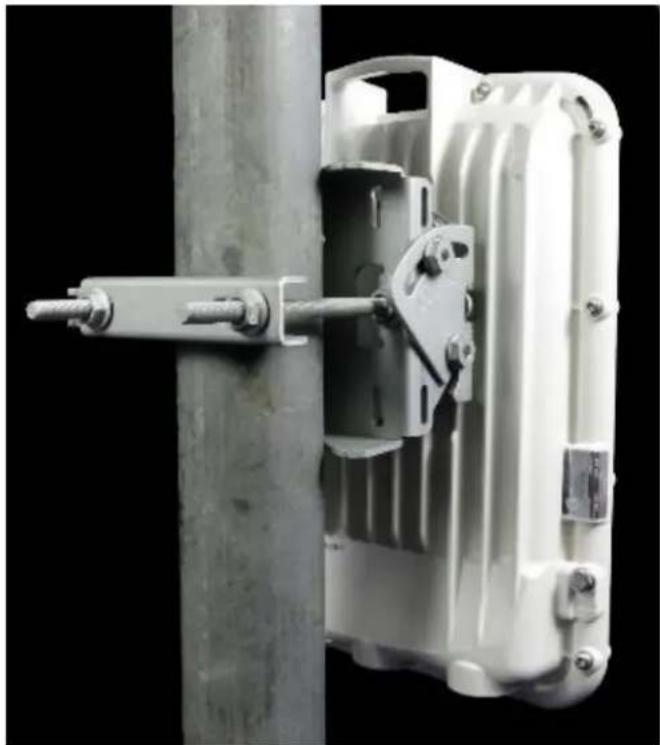

Opzioni di montaggio con traversino
La series PTP 670 supporta tre opzioni di montaggio con traversino. Selezionare la disposizione ottimale di montaggio con traversino in base al diametro del palo e alla variante dell'ODU:
| Traversino | Diametro del palo | Varianti ODU | Numero di parte del traversino |
| Gruppo staffa inclinabile | da 40 mm a 77 mm | PTP 670 integrata PTP 670 connettorizzata | N000045L002A |
| Gruppo staffa inclinabile con cinghie di compressione | da 90 mm a 230 mm | PTP 670 integrata PTP 670 connettorizzata | N000045L002A + fascette di serraggio di terzi |
| Traversino (integrato) | da 40 mm a 82 mm | PTP 670 integrata | N000065L031A |
Note: Il gruppo staffa inclinabile è incluso nei kit di PTP 670 integrate e connettorizzate. Se necessario, ordinare separatamente il traversino (integrato).
Nota Il gruppo staffa inclinabile consente la regolazione dell'angolo di elevazione dell'ODU integrata tra -17° e +26°. Il traversino (integrato) consente di impostare l'angolo di elevazione tra -26° e +41°.
Installazione di ODU e LPU superiore

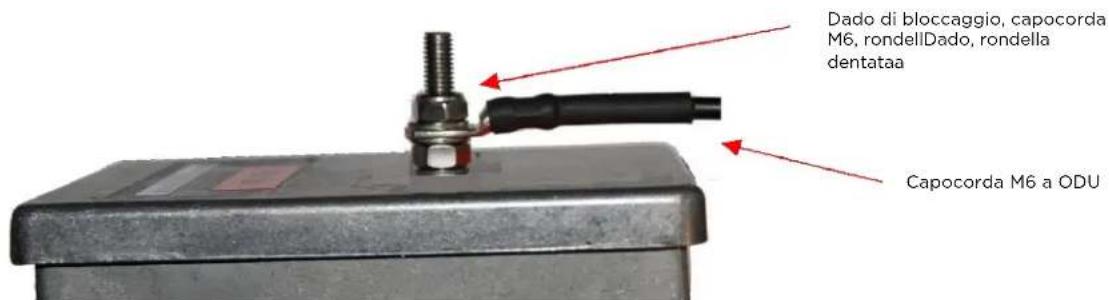

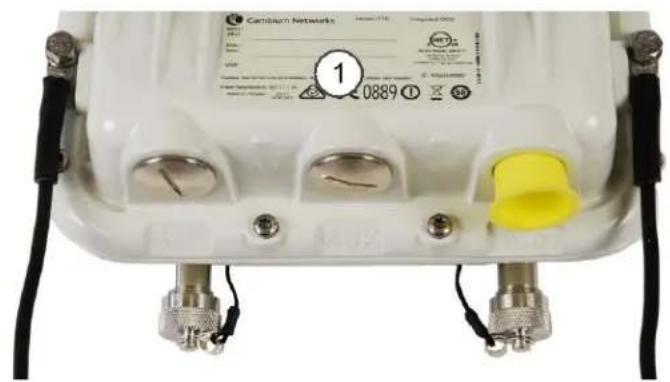

Collegare i cavi di terra all'ODU
1 Fissare un cavo di messa a terra a ciascun punto di messa a terra dell'ODU usingo i capocorda M6 (piccoli): uno e per la LPU superiore (capocorda M6 all'altra estremita) e l'alto e per il pilone o l'edificio (capocorda MIO all'altra estremita). Non importa distinguere quale cavo debba andare sul punto di messa a terra dell'ODU.
2 Serrare entrambi i bulloni di messa a terra dell'ODU con coppia di 5,0 Nm.
Montare I'ODU sull'albero
Selezionare l'opzione più appropriata per il montaggio con traversino, tra quale elencate in Opzioni di montaggio con traversino a pagina 124. Fare riferimento alle singole procedure di seguito per ciascuna opzione:
Gruppo staffa inclinabile a pagina 125
Gruppo staffa inclinabile con fascette di serraggioa pagina 126
Traversino (integrato) a pagina 127
Le procedure di montaggio possono essere adattate per collegare l'ODU a un palo orizzontale idoneo, ma la regolazione dell'angolo di azimut sare necessariamente limitata rispetto a un'installazione su palo verticale.

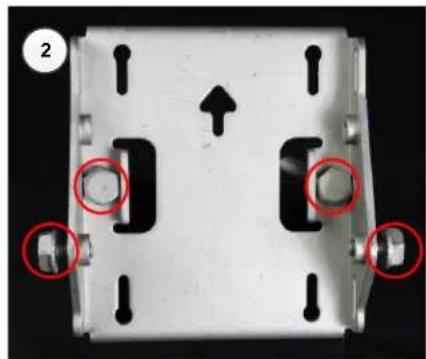

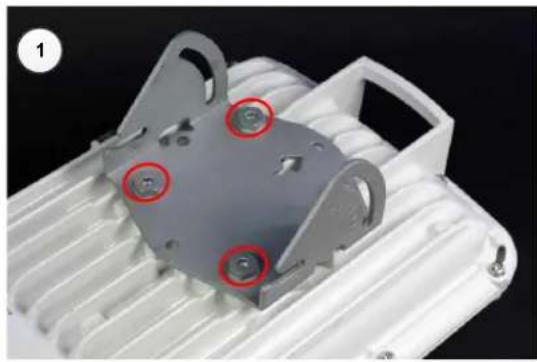

Gruppo staffa inclinabile
1 Fissare la piastra di montaggio della staffa inclinabile sul retro dell'ODU utilizzando quattro dei bulloni corti, assicurandosi che la freccia nella piastra punti verso la parte superiore dell'ODU. Serrare i quattro bulloni con una coppià di serraggio di 5,0 Nm utilizzato una chiave da 13 mm.
2 Inserire i due bulloni lunghi nel corpo del traversino in modo che le rispettive teste si innestino nelle fissure come mostrato. Inserire due dei bulloni corti nel lato del corpo del traversino,enza serrarli.

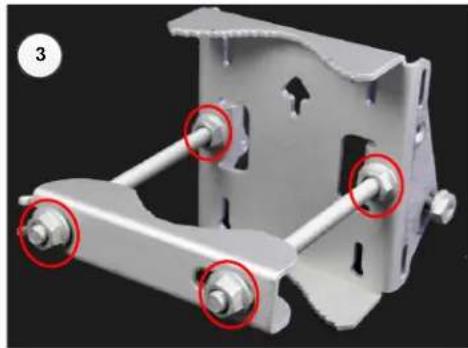

3 Inserire due dei dadi sui bulloni lunghi e sarrarli contro il corpo del traversino usando una chiave da 13 mm. Montare la cinghia del traversino e inflare i dadi rimanenti sui bulloni lunghi.
4 Fissare il corpo del traversino assemblata al palo, regolare l'angolo di azimut e serrare i dadi con coppia di 10,0 Nm usando una chiave da 13 mm, assicurandosi che la freccia sul corpo sia rivolta verso l'alto.

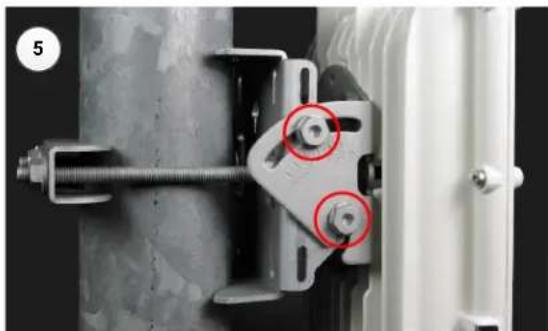

5 Sollevare I'ODU nella posizione di montaggio. Fissare la piastra di montaggio sul corso del traversino posizionando le fessure aperte sopra i bulloni corti. Inserire i rimanenti bulloni corti,attraverso le fessure curve più lunghe, nei fori filettati sul corso del traversino.Regolare l'angolo di elevazione e serrare i bulloni con coppia di 8,0 Nm usando una chiave da 13 mm o una presa.

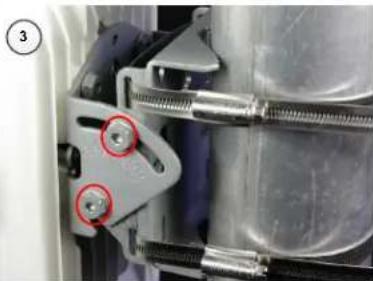

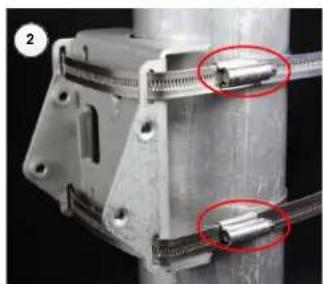

Gruppo staffa inclinabile con fascette di serraggio
1 Seguire il passaggio 1 del montaggio del gruppo staffa inclinabile, qui sopra.
2 Inserire le fascette di serraggio (non fornite da Cambium) atraverso le fissure nel corpo del traversino. Fissare il corpo del traversino al palo utilizzando fascette di serraggio, assicurandosi che la freccia sul corpo sua rivolta versus l'alto. Regolare l'angolo di azimut e serrare le fascette di serraggio con coppia di 6,0 Nm.
3 Sollevare l'ODU nella posizione di montaggio. Fissare la piastra di montaggio al corso del traversino con quattro dei bulloni corti, utilizzando una chiave da 13 mm. Regolare l'angolo di elevazione e serrare i bulloni con coppia di 8,0 Nm.

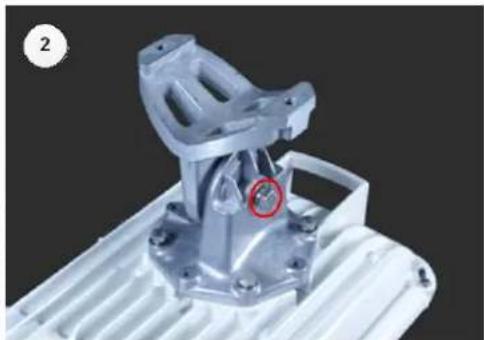

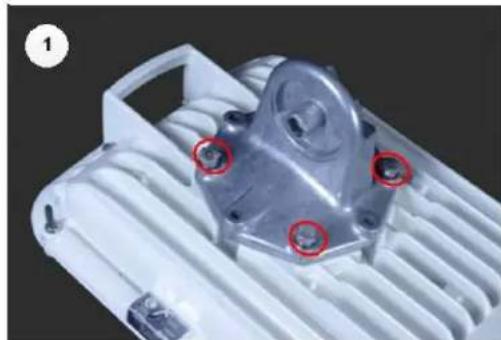

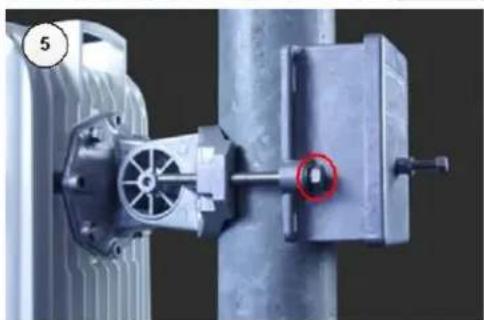

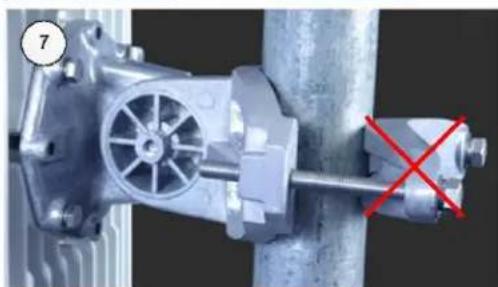

Traversino (integrato)
1 Fissare la piatra di montaggio sul retro dell'ODU utilizzando i quattro bulloni, la rondella elastica e la rondella pianain dotazione.Assicurarsi che la rondella elastica si trovi tra la testa del bullone e la rondella pianaa. Serrare i bulloni con coppi di 5,0 Nm.
2 Fissare il corpo del traversino alla piastra di montaggio usingo il bullone M8, la rondella elastica e la rondella piana. Assicurarsi che la rondella elastica si trovi tra la testa del bullone e la rondella piana
3 Sollevare I'ODU nella posizione di montaggio.
4 Fissare il corpo del traversino al palo utilizzato il morsetto, i bulloni M8, la rondella elastica e la rondella pianà. Assicurarsi che la rondella elastica si trovi tra la testa del bullone e la rondella pianà. Per il montaggio back-to-back, utilizzato la LPU al posto della fascetta.
5 Regolare I'elevazione e I'azimut per ottener l'allineamento visivo. Serrare tutti etre i bulloni del traversino con coppiia di 8,0 Nm.
Attenzione Non invertire il morsetto come in figura 7 qui sopra, poiché esta disposizione può portare all'avaria del gruppo. Non serrare eccessivamente i bulloni poiché ciò potrebbe causare avarie.
Montare la LPU superiore
Per il montaggio分校ato della LPU, utilizzare il cavallotto a U del kit LPU per montare la LPU superiore sul palo,除去 I'ODU. Serrare con coppia di 7,0 Nm:

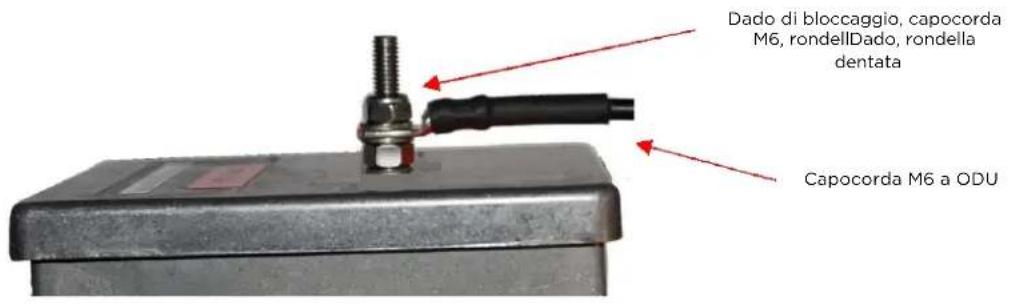

Interconnettere eMETTERa terra I'ODU e la LPU superiore
Attenzione Non collegare i cavi di messa a terra ai bulloni del traversino dell'ODU, poiché esta disposizione non fornisce una protezione completa.
1 Fissare il cavo di terra alla LPU superiore usando il capocorda M6 (piccolo). Serrare entrambi i dadi con coppia di 5 Nm:
2 Selezionare un traliccio o un punto di messa a terra dell'edificio entro 0,3 metri alla staffa dell'ODU. Rimuovere la vernice nella superficie e applicare un composto antiossidante. Fissare il cavo di terra a quello punto usando il capocorda M10 (grande).
3 Se le normative locali impongono la messa a terra indipendente di tutti i dispositivi,aggiungere un terzo cavo di messa a terra per collegare la LPU superiore direttamente alsystema di messa a terra.

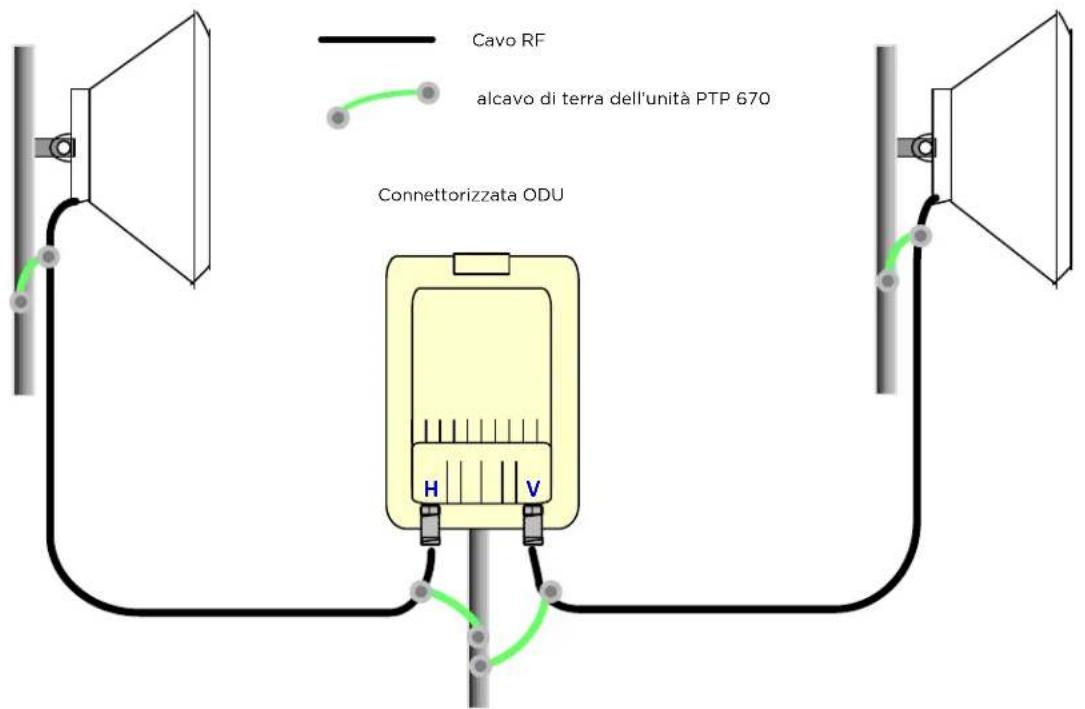

Installare antennene esterne per un'ODU connettorizzata
1 Montare l'antenna o le antenne in base alle istruzioni del produttore. Quando si utilizzato antenne separate per ottenere la diversità spaziale, montarne una con polarizzazione orizzontale e l'altra con polarizzazione verticale.
2 Collegare le interfaccce ODU V e H all'antenna (o alle antenne) con cavo RF di tipo CNT-400 (numeri di parte Cambium 30010194001 e 30010195001) e connettori di tipo N (Numero di parte Cambium 09010091001). Serrare i connettori di tipo N con coppia di 1,7 Nm utilizzando una chiave da 24 mm.

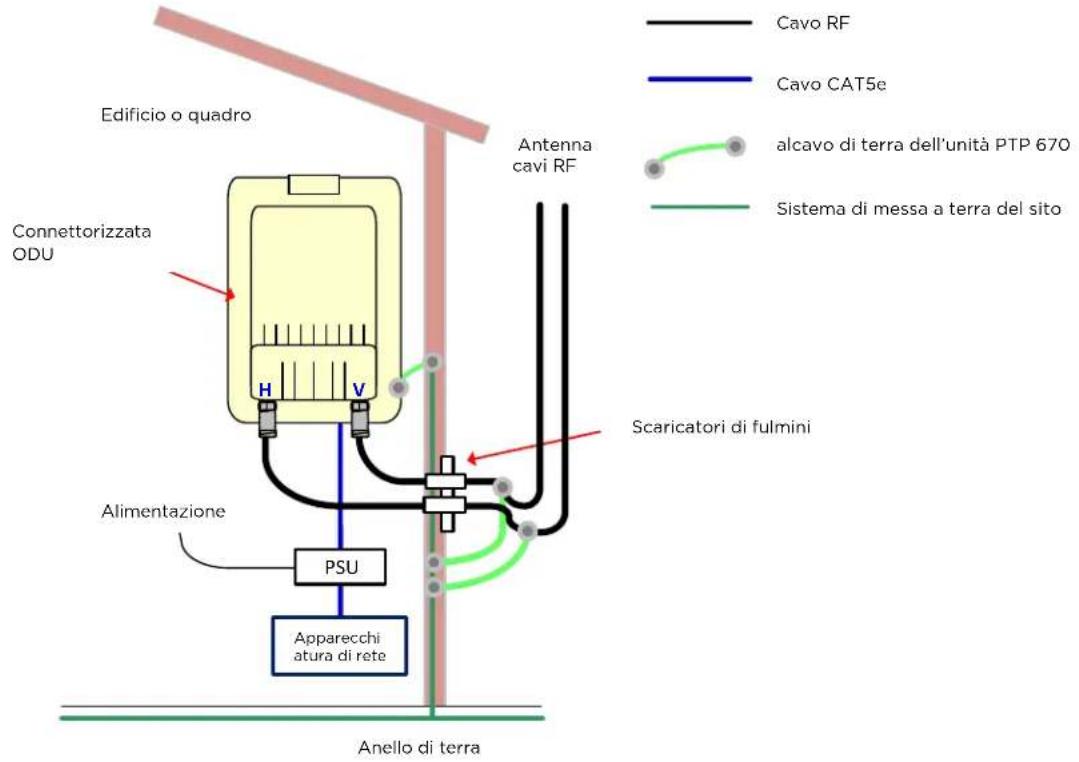

3 Se I'ODU e montata in interni, installare i parafulmini nel punto di ingresso dell'edificio:
4 Formare passanti di sgoceiolatura vicino alle estremita inferiori dei cavi dell'antenna. Questi assicurano che l'acqua non venga incanalata verso i connettori.
5 Se I'ODU é montato all'esterno, impermeabilitizzato i connettori di tipo N ( quando l'allineamento dell'antenna é completeness) utilizzando nastro in PVC e nastro in gomma auto-amalgamante.
6 Impermeabilitizzare i connettori dell'antenna dello stesso modo (a meno che il produttore dell'antenna non specifici un metodolo diverso).
7 Collegare i cavi dell'antenna alla struttura di supporto entro 0,3 metri dall'ODU e dalle antenne utilizzando il kit di messa a terra Cambium (Numero di parte 01010419001):
8 Fissare i cavi dell'antenna alla struttura di supporto utilizzando metodi approvati nel site. Assicurarsi di non applicare sforzi eccessivi sull'ODU o sui connettori dell'antenna. Assicurarsi che i cavi non sbattano al vento, poiché i cavi in tali condizioni sono soggetti a danni e inducono vibrazioni indesiderate nella struttura di supporto.
Installazione dell'interfaccia Ethernet Cat5e in rame
Per installare l'interfaccia Ethernet Cat5e in rame, utiliser que le seguenti procedure:
Installare I'ODU sul cavo di discesa della LPU superiore a pagina 131
Installare il cavo di discesa principale a pagina 133
Installare la LPU inferiore al cavo di discesa PSU a pagina 235
- Verificare la resistenza nel cavo di discesa a pagina 236
Attenzione Per evitare danni all'installazione, non collegare o scollegare il cavo di discesa quando l'alimentazione viene applicata alla PSU o alle apparecchiature di terminazione di rete.
Attenzione Non collegare i cavi di discesa SFP o Aux alla PSU, in quanto ciò potrebbe danneggiare l'apparecchiatura.
Attenzione Per le interfacci eernet Cat5e in rame esterne,utilizzare sempre un cavo Cat5e riempito di gel e schermato con acciaio ramato. Tipi alternativi di cavo Cat5e non sono supportati da Cambium Networks. Cambium Networks fornisce quello cavo (numeri di parte Cambium WB3175 e WB3176),connettori RJ45 (Numero di parte Cambium WB3177) e una crimpatrice (Numero di parte Cambium WB3211). Il kit LPU/messa a terra include una porzione di 0,6 metri di quello cavo.
Installare l'ODU sul cavo di discesa della LPU superiore
Montare i pressacavi sull'ODU al cavo di discesa della LPU superiore
Installare i pressacavi EMC per lo scarico della trazione (con tappi neri) su entrambé le estremità della porzione di cavo di 0,6 metri. Queste parti sono fornite nel kit LPU/messa a terra.
1 Smontare il pressacavo e inflare agli parte sul cavo (il tappo di gomma è diviso). Montare la clip a molla e il tappo di gomma:
2 Montare le parti nel corpo e avvitare leggermente il dato usando una chiave da 24mm (non serrare):
Collegare il cavo di discesa all'ODU (porta PSU) e alla LPU

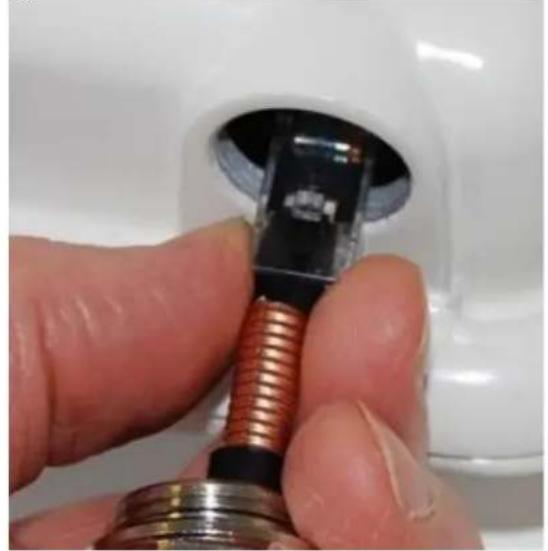

(a) Inserire il connettore RJ45 nella presa dell'unità, assicurandosi che scatti in posizione.

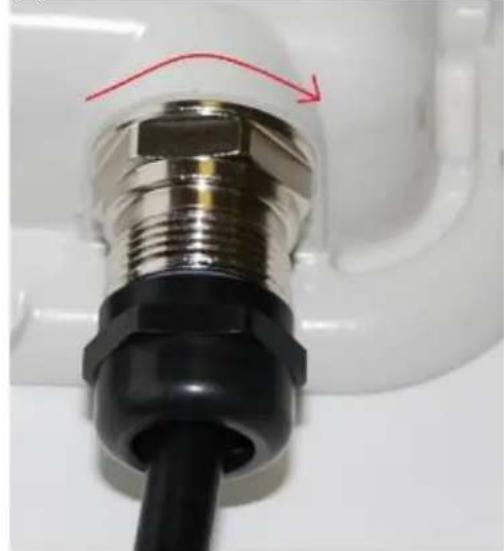

(b) Montare il corpo del pressacavo sulla porta RJ45 e serrarlo a coppià di 5,5 Nm:
(a)
(b)

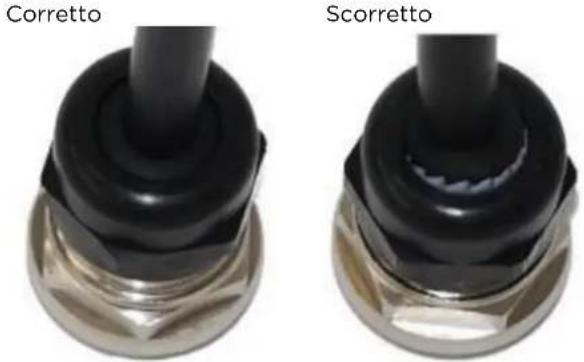

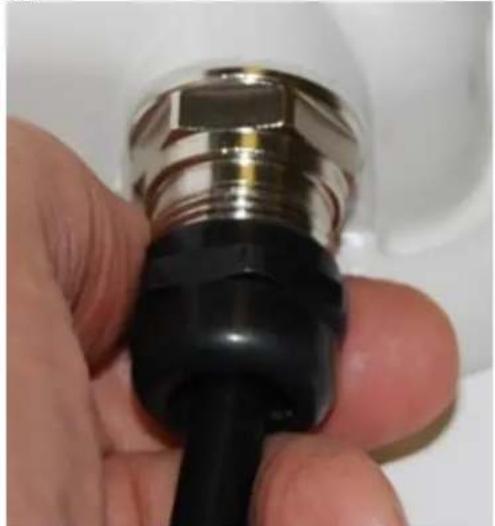

2 (a) Montare il dato del pressacavo e serrare fino a quando la guarnizione in gomma si chiude sul cavo.
(b) Non serrare eccessivamente il dato, poiché esiste il rischio di danneggiare i suo componenti interni:
(a)
(b)

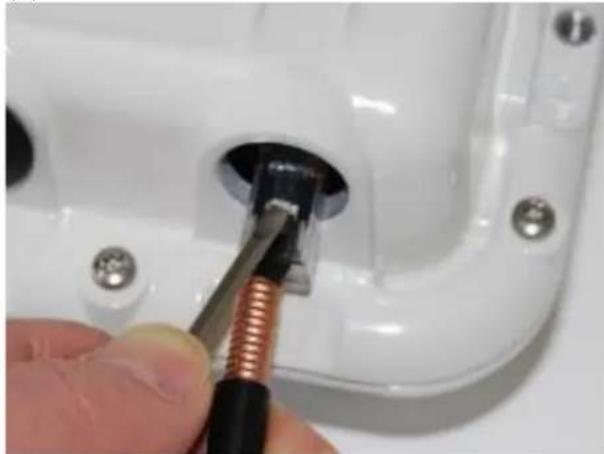

Scollegare il cavo di discesa da LPU o ODU
Utilizzare questa procedura se è necessario rimuovere un pressacavo EMC e un connettore RJ45 dall'ODU (come illustrato) o alla LPU.

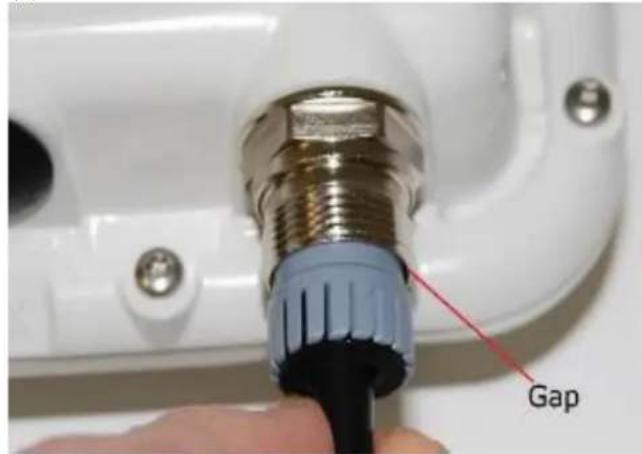

1 (a) Rimuovere il dato del pressacavo. Agitare il cavo di discesa per rilasciere la tensione del corpo del pressacavo. Quando la tensione nel corpo del pressacavoiene rilasciata, si aprirà uno spazio nel punto indicato. Svitare il corpo del pressacavo.
(b) Utilizzare un piccolo cacciavite per premere la linguetta di blocco, quindi rimuovere il connettore RJ45.
(a)
(b)
Installare il cavo di discesa principale
Avvertenza La schermatura metallica del cavo di discesa è tagliente e cui causare lesioni personali.
- Indossare SEMPRE quanti resistenti al taglio (controllare l'etichetta per assicurarsi che siano resistenti al taglio).
- Indossare SEMPRE occhiali protettivi.
- Utilizzare SEMPRE uno strumento a lava rotante per spellare il cavo (NON usare un coltello a lava).
Avvertenza La mancata osservanza delle seguenti precauzioni cui provocare lesioni o morte:
- Utilizzare l'impugnatura di sollevamento appropriata per il cavo da installare. L'utilizzo di un'impugnatura di sollevamento errata comprerà slittamenti o forza di presa insufficiente.
Non riutilizzare le impugnature di sollevamento. Le impugnature usate potrebbero aver personelasticità o essersi allungate o indebolite. Il riutilizzo cui causere slittamento, rottura o caduta del cavo.
Il requisito minimo è una presa di sollevamento per anni 60 m di cavo.
Tagliare a misura e montare le impugnature di sollevamento
1 Tagliare il cavo di discesa principale parla lunghezza tra la LPU superiore la LPU inferiore.
2 Fare scorrere una o più impugnature di sollevamento sull'estremita superiore del cavo di discesa.
3 Fissare l'impugnatura di sollevamento al cavo usando uno strumento apposto, come raccommando dal produttore.

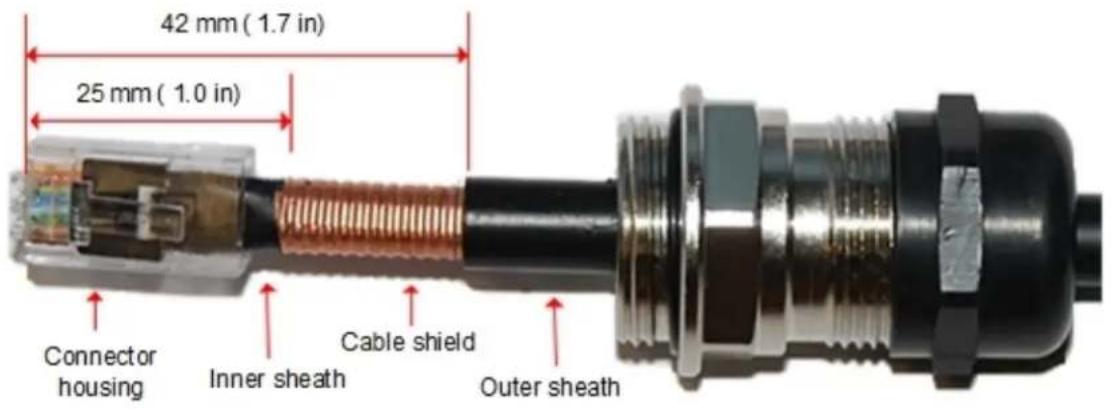

Terminate con connettori RJ45 e pressacavi
Attenzione Verificare che la crimpatrice corrisponda al connettore RJ45, altrimenti il cavo o il connettore potrebbero subire danni.
1 Infilare il pressacavo (con cappuccio nero) sul cavo di discesa principale.
2 Spellare la guaina esterna del cavo e montare la barra di carico del connettore RJ45.
3 Montare l'alloggiamo del connettore RJ45 come sostrato. Per garantire un efficace scarico della trazione, posizionare la guaina interna del cavo sotto la linguetta dell'alloggiamo del connettore. Non serrare il dato del pressacavo:
Sollevare e fissare il cavo di discesa principale
Avvertenza La mancata osservanza delle seguenti precauzioni cui provocare lesioni o morte:
- Utilizzare l'impugnatura di sollevamento per sollevare solo un cavo. Il tentativo di sollevare più di un cavo può causare la rottura della presa di sollevamento o la caduta dei cavi.
Non utilizzare l'impugnatura di sollevamento per abbassare il cavo a meno che la graffan non sua saldamente in posizione. - Mantenere la tensione sull'impugnatura durante il sollevamento. La perdita di tensione cui poto causare movimenti pericolosi del cavo e provocare lesioni o morte.
Non rilascire la tensione sull'impugnatura fino a quando la maniglia dell'impugnatura non è stata fissata alla struttura di supporto.
Non esercitare alcuno sforzo sui connettori RJ45.
Attenzione Non posare il cavo di discesa accanto a unsystema di protezione da fulmini.
1 Sollevare l'estremita superiore del cavo di discesa principale fino alla LPU superiore, seguendo le istruzioni del produttore del paranco. Quando il cavo è in posizione, assicurare la maniglia alla struttura di supporto e rimuovere la corda di sollevamento.
2 Collegare il cavo di discesa principale alla LPU superiore seguendo la procedura Collegare il cavo di discesa all'ODU (porta PSU) e alla LPU a pagina 18.
3 Posare il cavo di discesa principale fino all'ubicazione della LPU inferiore.
4 Fissare il cavo di discesa principale alla struttura di supporto utilizzato metodi approvati nel sito.
Mettere a terra il cavo di discesa principale
In tutti i punti di messa a terra necessari, collegare lo schermo del cavo di discesa principale al metallo della struttura di supporto utilizzato il kit di messa a terra del cavo (Numero di parte Cambium 01010419001).
Installare il cavo di discesa alla LPU inferiore alla PSU
Installare la LPU inferiore
Installare la LPU inferiore, collegarla a terra e collegarla al cavo di discesa principale.
1 Selezionare un punto di montaggio per la LPU inferiore entro 0,6 metri dal punto di ingresso dell'edificio. Montare la LPU verticalmente con i pressacavi rivolti verso il basso.
2 Collegare il cavo di discesa principale alla LPU inferiore seguendo la procedura Collegare il cavo di discesa all'ODU (porta PSU) e alla LPU a pagina 18.
3 Fissare un cavo di terra alla LPU inferiore usando il capocorda M6 (piccolo). Serrare entrambi i dadi con coppia di 5 Nm:
4 Selezionare un punto di messa a terra dell'edificio vicino alla staffa della LPU. Rimuovere la vernice da la superficie e aplicare un composto antiossidante. Fissare il cavo di terra dell'unità LPU utilizzando il capocorda M10 (grande).
Installare il cavo di discesa alla LPU alla PSU
Utilizzare esta procedura per terminare il cavo di discesa della LPU inferiore alla PSU con connettori RJ45 su entrambé le estremità e con un pressacavo all'estremità della LPU.
Avvertenza La schermatura metallica del cavo di discesa è tagliente e può causare lesioni personali.
- Indossare SEMPRE quanti resistenti al taglio (controllare l'etichetta per assicurarsi che siano resistenti al taglio).
- Indossare SEMPRE occhiali protettivi.
- Utilizzare SEMPRE uno strumento a lava rotante per spellare il cavo, NON un coltello a lava.
Attenzione Verificare che la crimpatrice corrisponda al connettore RJ45, altrimenti il cavo o il connettore potrebbero subire danni.
1 Tagliare il cavo di discesa alla lunghezza necessaria tra LPU inferiore e PSU.
2 Solo all'estremita della LPU:
- Montare un pressacavo e un connettore RJ45 seguendo la procedura nella sezione Terminare con connettori RJ45 e pressacavi a pagina 19.
- Collegare quello cavo e il pressacavo alla LPU inferiore seguendo la procedura Collegare il cavo di discesa all'ODU (porta PSU) e alla LPU a pagina 18.

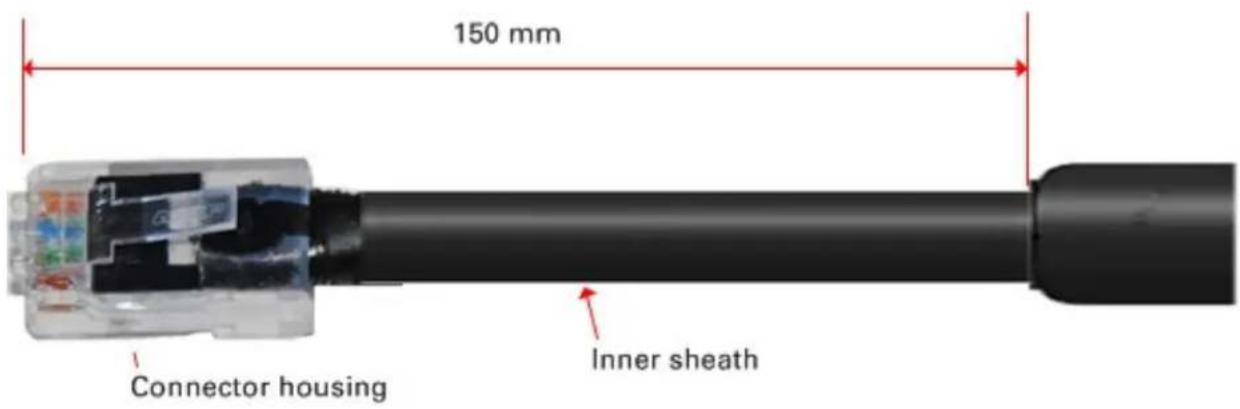

3 Non montare un pressacavo. Spellare la guaina esterna del cavo e montare la barra di carico del connettore RJ45. Montare l'alloggiamento del connettore RJ45. Per garantire un efficace scarico della trazione, posizionare la guaina interna del cavo sotto la linguetta dell'alloggiamento del connettore:
Verificare la resistenza nel cavo di discesa
Collegare l'estremità inferiore del cavo di disce sCat5e in rame a un tester idoneo e verificare che le resistenze tra i pin rientrino nei limiti corretti, come specificato nella tabella seguente. Se uno dei test non riesce, esaminare il cavo di disce s in circa di guasti al cablaggio.
| Misurare la resistenza tra... | Immettere la resistenza misurata | Per superare il test, la resistenza deve essere... | Riuscito/Non riuscito | Note e verifiche aggiuntive |
| Pin 1 e 2 Ohm <20 Ohm | (60 Ohm) (*1) | Riuscito Non riuscito | ||
| Pin 3 e 6 Ohm <20 Ohm | (60 Ohm) (*1) | Riuscito Non riuscito | Le resistenze devono essere entro il 10% l'une dall'altra (*2). Riuscito/Non riuscito: | |
| Pin 4 e 5 Ohm | <20 Ohm | Riuscito Non riuscito | Riuscito Non riuscito | |
| (60 Ohm) (*1) | ||||
| Pin 7 e 8 Ohm <20 Ohm | (60 Ohm) (*1) | Riuscito Non riuscito | ||
| Pin 1 e schermo (terra ODU) | K Ohm >100K Ohm Riuscito Non riuscito | Questi limiti si applicano indipendenteamente nella lunghezza del cavo. | ||
| Pin 8 e schermo (terra ODU) | K Ohm | >100K Ohm | Riuscito Non riuscito | |
(^1) Una resistenza di 20 Ohm è il massimo consentito quando il cavo trasporta Ethernet.
Una resistenza di 60 Ohm è il massimo consentito quando il cavo trasporta solo alimentazione all'ODU (quando Ethernet viene trasportata da una delle altre interfacci CE DPU).
(^2) Assicurarsi che queste resistenze siano entro il 10% l'une dall'altra multiplicando la resistenza più Bassa di 1,1. Se una qualiasi delle autres resistenze è magiore di quello valore, il test non riesce.
Installazione della PSU
Installare uno dei seguenti tipi di PSU (como specificato nel piano di installmente):
Iniettore di alimentazione CA (Numero di parte Cambium N000065L001C).
Iniettore di alimentazione CA (Numero di parte Cambium C000065L002C).
Attenzione Poiché l'alimentatore non è impermeabile, collocarlo lontano da fonti di umidità, nell'edificio dell'apparecchiatura o in un quadro a prova di umidità. Non collocare l'alimentatore in una posizione in cui potrebbe oltrepassare la sua temperatura nominale.
Attenzione Non collegare alcun dispositivo diverso da ODU PTP 650, PTP 670 o PTP 700 nella porta ODU della PSU. Altri dispositivi sono essere danneggiati a causa delle tecniche non standard utilizzate per iniettare l'alimentazione CC nella connessione Ethernet tra la PSU e l'ODU.
Non collegare alcun dispositivo diverso da un'unità PSU Cambium PTP 670 nella porta PSU della ODU. Il collegamento di qualsiasi altri dispositivo alla porta PSU dell'ODU può danneggiare l'ODU e il disposativo.
Installazione dell'iniettore di alimentazione CA
Seguire esta procedura per installare l'iniettore di alimentazione CA (Numero di parte Cambium N000065L001C):
1 Creare un passante di sgocciolatura all'estremita PSU del cavo di discesa alla LPU alla PSU. Il passante di sgocciolatura assicura che eventuale umidità lungo il cavo non possa entrare nella PSU.
2 (a) Posizione l'iniettore di alimentazione CA su una superficie orizzontale. Collegare il cavo di discesa da LPU a PSU nella porta PSU della porta ODU.
(a)
(b) Quando il systeme è pronto per la connessione di rete, collegare il cavo di rete Cat5e alla porta LAN della PSU:
(a)

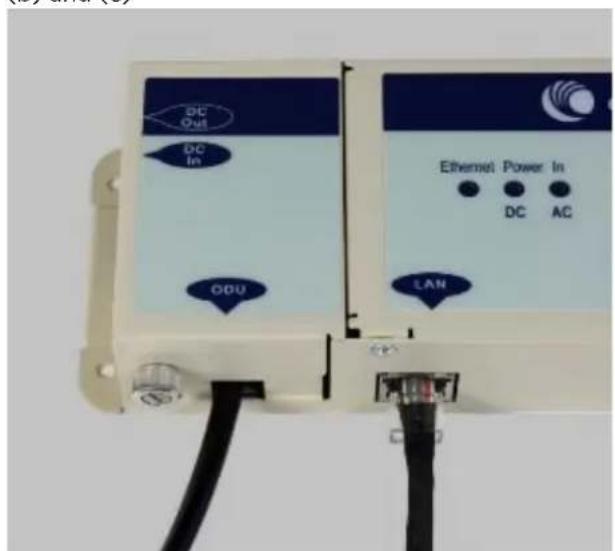

Installazione dell'iniettore di alimentazione CA+CC
Seguire esta procedura per installare l'iniettore di alimentazione CA+CC (Numero di parte Cambium C000065L002C):
1 Montare l'iniettor potenziato CA+CC avvitandolo su una superficie verticale o orizzontale usando i quattro fori (due fori cerchiati):
2 Creare un passante di sgocciolatura all'estremita PSU del cavo di discesa alla LPU alla PSU. Il passante di sgocciolatura garantisce che l'umidità in corrispondenza del cavo nel quadro o nella cabina non possa entrare nella PSU.
3 (a) Allentare la vite di fissaggio, ruotare il coperchio e insere il cavo di discesa nella porta.
(b) Chiudere il coperchio e fissarlo con la vite.
(c) Quando il systema è pronto per la connessione di rete, collegare il cavo di rete Cat5e alla porta LAN della PSU:
(a)
(b) and (c)
Configurazione dell'ODU per il funzionamento nell'UE
Generare un codice di licenza specifico per Paese
Nella serie PTP 670, un codice di licenza viene utilizzato per attivare nuove funzionalità e per modificare le impostazioni normative di una ODU. Il nuovo codice di licenza sbloccherà ulteriori bande normative consentite nel Paese di utilizzato. Utilizzato Questa procedura per generare il codice di licenza.
Procedure:
1 Visitare il centro assistenza di Cambium all'indirizzo:
2 Immettere l'indirizzo MAC dell'ODU e selezionare il Paese del ponte radio PTP.
3 Accettare le condizioni e fare cli c su Submit
4 Individuare I'ODU dall'dirizzo MAC e copiare il codice di licenza generato alla pagina License Keys
5 Salvare il codice di licenza (ad esempio incollandolo in un editor di testo e salvando il file) per uso futuro
Configurare il PC di gestione
Utilizzare esta procedura per configurare il PC di gestione locale per comunicare con l'unità PTP 670.
Procedure:
1 Selezionare Proprietà per la porta Ethernet. In Windows 10 accedere a Pannello di controllo > Rete e Internet > Centro connessioni di rete e condivisione > Modifica impostazioni scheda. Fare cli c con il pulsante destro del mouse sull'icona per la scheda Ethernet e selezionare Proprietà.
2 Selezionare Internet Protocol Version 4 (TCP/IPv4):
3 Fare clc su Proprietà.
4 Immettere un indirizzo IP valido per la rete 169.254.X.X, evitando 169.254.0.0 e 169.254.1.1. Un esempio di indirizzo valido è 169.254.1.3.
5 Immettere la subnet mask 255.255.0.0. Lasciere vuoto il Campo relativo al gateway predefinito.
Collegare l'ODU al PC e accenderla
Utilizzato esta procedura per connettere un PC di gestione e attivare l'unità PTP 670.
Procedure:
1 Verificare che l'ODU e la PSU siano collegate correttamente.
2 Collegare la porta Ethernet del PC alla porta LAN dell'unità di alimentazione tramite un cavo Ethernet standard (non incrociato).
3 Alimentare la PSU tramite corrente o batteria. La spia LED verde di alimentazione dovrebbe accendersi fissa.
4Dopo circa 45 secondi, verificare che il LED Ethernet arancione si avvii con 10 lampeggiamenti lenti.
5 Verificare che il LED Ethernet sia acceso fisso.
Accesso all'interfaccia Web
Utilizzare esta procedura per acceder e all'interfaccia Web come amministratore di sistema.
Procedura:
1 Avviare il browser Web dal PC di gestione.
2 Digitare l'indirizzo IP dell'unità nella barra degli indirizzi. L'indirizzo IP predefinito è 169.254.1.1. Premere INVIO. Verra visualizzato il menu dell'interfaccia Web e la pagina di riepilogo diSYSTEMA.
3 Nel menu, fare clic su Installation. La pagina di accesso viene visualizzata solo con la richiesta di password (impostazione predefinita) o con la richiesta di nome utente e password (se sono stati abilitati gli account utente basati su identità). La password predefinita è vuota.
4 Immettere il nome utente (se richiesto) e la password (il valore predefinito è vuoto) e fare cli c su Login.
Aggiornare il codice di licenza e configurare l'ODU
Utilizzare esta procedura per installare un nuovo codice di licenza e configurare il guadagno dell'antenna e la perdita del cavo in una ODU connettorizzata.
Procedura:
1 Nel menu, fare cli c su Installation. Fare cli su Continue to Installation Wizard.
2 Nella pagina del codice di licenza software, incollare il codice di licenza nell'attributo License Key. Fare clic su Submit o su Format.
3 In caso di ODU integrata,fare clic su Next nelle pagine successive finché non viene visualizzata la pagina di configurazione wireless. Impostare gli attributi Regulatory Bande e Maximum Transmitter Power per il funzionamento nella banda selezionata.Notare che in alcuni stati membri dell'UE,la banda a 5,4 GHz potrebbe essere l'unica banda disponibile.
Fare cli c su Next nelle pagine successive finché non viene visualizzata la pagina di conferma della configurazione di installatione. Fare cli su Confirm Configuration and Reboot.
4 In caso di ODU connettorizzata,fare clc su Next nelle pagine successive finché non viene visualizzata la pagina di configurazione wireless. Impostare gli attributi Regulatory Band, Antenna Gain, Cable Loss e Maximum Transmitter Power in modo che corrispondano all'antenna e ai cavi utilizzati nell'infallazione. Notare che in alcuni stati membri dell'UE, la banda a 5,4 GHz potrebbe essere l'unica banda disponibile.
Fare cli c su Next nelle pagine successive finché non viene visualizzata la pagina di conferma della configurazione di installmente. Fare cli su Confirm Configuration and Reboot.
Cambium Networks
Cambium Networks fornisce soluzioni di banda larga e microonde wireless fisse di livello professionale per i clienti di tutto il mondo. Le migliorare soluzioni sono implementate in migliaia di reti in altri 153 paesi, con le nostre Tecnologie innovative che offrono connettività affidabile, sicura ed economica, facile da implementare e comprativa per offrir prestazioni eccezionali.
Le loro premiate soluzioni radio punto-punto (PTP) operano in bande di frequenza con licenza, nella licenza e definite, comprese soluzioni FIPS 140-2 specifiche per il mercato federale statunitense. Irrobustite per una disponibilità del 99,999%, le loro soluzioni PTP hanno una reputazione impeccabile per la fornitura di connettività backhaul ad alta velocità affidabileanche in ambienti RF non-line-of-sight più impegnativi.
Le nostre flessibili soluzioni punto-multipunto (PMP) operano in bande di frequenza con licenza, alla licenza e federali, fornendo reti di accesso affidabili, sicure ed economiche. Con altre tre milioni di moduli distribuiti in reti di tutto il mondo, le nostre soluzioni PMP dimostrano il loro valore giorno après giorno nell'accesso residenziale, nella sostenuzione di linee affittate, nella videosorvegianza e nelle applicazioni di infrastruttura di rete intelligente.
Le soluzioni di Cambium Networks sono leader aftermate e rispetto nel settore della banda larga wireless. Progettiamo, implementiamo e forniamo soluzioni innovative di connettività dati, voce e video che consentono e garantiscono le comunicazioni, rafforzando la crescita personale, commerciale e sociale praticamente ovunque nel mondo.
Guide utente: http://wwwCambiumnetworks.com/guides
Formazione tecnica: http://wwwCambiumnetworks.com/technical_training
Sito Web di supporto: https://support.cambiumnetworks.com
Sito Web principale: http://wwwCambiumnetworks.com
Informazioni sulla vendita: solutions@cambiumnetworks.com
Richieste di supporto: https://support.cambiumnetworks.com
Nunerite telefonici: http://wwwCambiumnetworks.com/contact-us/
Indirizzo: Cambium Networks Limited,
Cambium Networks e il logo stilizzato circolare sono marchi di Cambium Networks, Ltd. Tutti gli altri marchi sono proprietà dei rispetti detentori.
Copyright 2018 Cambium Networks, Ltd. Tutti idiritti sono riservati.
Polish (PL)
