MANUALE UTENTE cnReach Terminal Cambium Networks
Versione software corrente 74
Informazioni di accesso predefinite 74
Accesso all'interfaccia utente....74
Contattare Cambium Networks....75
COMPONENTI DEL SISTEMA CNREACH....76
Modulo radio....76
Accessori 77
Recupero di un indirizzo IP sconosciuto....83
MONTAGGIO DEL MODULO CNREACH....87
PROCESSO DI DISTRIBUZIONE....88
Pianificazione....88
LINKPlanner 88
Esame del sito 88
Installazione....88
Risoluzione dei problemi....89
FOGLIO ILLUSTRATIVO (SPECIFICO SOLO PER 450 MHZ)....90
POLISH (PL) 91
SKRÓT INFORMACJI 91
| Banda difrequenzaoperativa | Standard UE | Limite dipotenzamassima(EIRP) | Uso consentito | Unità NS00 chesupportanoquesta banda difrequenza |
| 406 - 470MHz | EN 300 113 | 8 Watt / 39d8m | Disponibile per usocon licenza in tutti iPaesi dell'UE | L'intera sericcnReach a 450MHz ETSI RED |
Versione software corrente
Questa guida riflette la versione 01-31 del sistema contenente le seguenti versioni del software scaricabili dal sito Web di supporto di Cambium Networks:
https://support.cambiumnetworks.com/files/n500/
| Firmware del sistema operativo: | cn-EBX.5.2.17e_update |
| Firmware radio: | rf_1.48.17487-400 (450 MHz FCC moduli) |
| rf_1.48.17487-400g2 (450 MHz ETSI RED moduli) | |
| rf_1.48.17487-700g2 | |
| rf_1.48.17487-900 | |
| rf_1.48.17487-200 | |
| Moduli software opzionali: | cs-5.2.17d_module (per stazione 1+1 ad alta disponibilità) |
| wr-5.2.17d_module (per la funzione di sostituzione del cablaggio) |
Attenzione Esistono diversi file del firmware radio a seconda della banda di utilizzo. La banda è indicata nel nome del file (ad esempio 450 = 450 MHz, 900 = 900 MHz).
Informazioni di accesso predefinite
Indirizzo IP predefinito: 192.168.0.3
Nome utente predefinito: admin
Password predefinita: admin
Fare riferimento alla sezione Recupero di un indirizzo IP sconosciuto nella Guida introduttiva se non si riesce ad accedere all'interfaccia utente.
Accesso all'interfaccia utente
L'interfaccia utente è accessibile avviando una connessione HTTPS protetta (o una connessione HTTP a seconda della configurazione della radio) da un browser Web, tramite connessione diretta alla porta Ethernet o tramite collegamento radio attivo.
- Assicurarsi che il laptop sia configurato con un indirizzo IP sulla stessa sottorete dell'indirizzo IP predefinito.
- Digitare https://
nella casella dell'URL, ad esempio https://192.168.0.3
Se è il primo tentativo di connessione tramite https, il browser potrebbe richiedere all'utente informazioni sulla privacy. I certificati sono generalmente associati a nomi di dominio completi e non a singoli indirizzi IP, pertanto questa richiesta è assolutamente normale.
Contattare Cambium Networks
Sito Web di supporto: http://support.cambiumnetworks.com/
Sito Web principale: http://www.cambiumnetworks.com
Informazioni sulla vendita: solutions@cambiumnetworks.com
Numeri telefonici: http://www.cambiumnetworks.com/contact
Indirizzo: Cambium Networks
Suite 360
3800 Golf Road
Rolling Meadows, IL 60008
Componenti del sistema cnReach

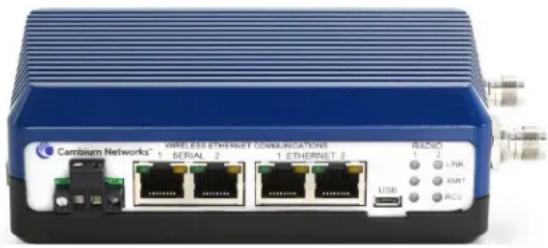

Modulo radio
Un sistema cnReach è costituito dai seguenti componenti:
- Moduli radio disponibili in più bande di frequenza; l'accesso allo spettro dipende dalla posizione geografica e dallo specifico accesso allo spettro da utilizzare:
■ Frequenze
- Con licenza e senza licenza 900 MHz
- Modelli FCC
- Modelli per l'Australia
- Con licenza 757-758 e 787-788 MHz solo per gli Stati Uniti
- Con licenza 450 MHz
- Modelli ETSI RED (406-470 MHz)
- Modelli US/FCC (406-430 e 450-470 MHz)
- Con licenza 220 MHz (217-222 MHz) solo per gli Stati Uniti
■ Moduli a radio singola o doppia
■ Con o senza I/O digitale/analogico integrato
- Accessori
- Alimentazione a 24 V CC ("brick" di ingresso CA o alimentazione CA su guida DIN)
■ Antenne Yagi, Omni e a stilo
- Le antenne Yagi e Omni sono acquistabili con o senza kit di installazione che include cablaggio, assorbitori di sovratensione, messa a terra e protezione dalle intemperie
■ Montaggi su guida DIN
- Riduttore da DB-9 a RJ-45 per l'accesso alla porta seriale della radio
■ Connettori di alimentazione e I/O di riserva
LINKPlanner
- Uno strumento di pianificazione e implementazione messo a disposizione da Cambium Networks
- Interfaccia grafica di facile utilizzo che si integra con Google Earth o Google Maps
■ Fornisce previsioni di prestazioni e attendibilità del collegamento
■ Fornisce una distinta materiali
- Fornisce un report di installazione per semplificare l'installazione e l'allineamento delle radio cnReach
- LINKPlanner può essere scaricato gratuitamente dal sito Web di Cambium Networks all'indirizzo http://www.cambiumnetworks.com/linkplanner
- cnMaestro
- Soluzione completa di gestione del ciclo di vita delle reti basate sulle apparecchiature di Cambium Networks.
■ Supporta onboarding, gestione delle prestazioni, degli errori e della configurazione da un singolo punto di vista unificato.
- Disponibile sia in versione cloud che in locale.
- Le radio cnReach vengono spesso installate in quadri NEMA poiché le radio cnReach e l'alimentazione non sono progettati per l'installazione in ambienti a contatto con acqua o polvere.
IO Expander
L'IO expander è un modulo cnReach senza radio. Può essere utilizzato per aggiungere I/O seriale o analogico/digitale a una rete a banda larga o I/O aggiuntivo a una rete a banda stretta. È gestito e configurato allo stesso modo di una radio cnReach dal punto di vista della rete e della gestione.
| NB-N500001A-US | N500 IO Expander |
| NB-N500002A-US | Connettore di alimentazione N500, di ricambio |
| NB-N500003A-US | Connettore IO N500, di ricambio |
| NB-N500004A-US | Montaggio su guida DIN N500 |
| NB-N500005A-US | Adattatore RJ45-DB9 N500 |
| NB-N500013A-GL | Alimentazione, CA 24 V CC, MONTAGGIO SU GUIDA DIN |
| NB-N500006B-US | Alimentazione CA 24 V CC N500 (con cavo USA) |
| NB-N500011B-GL | Alimentazione CA 24 V CC N500 senza cavo di linea |

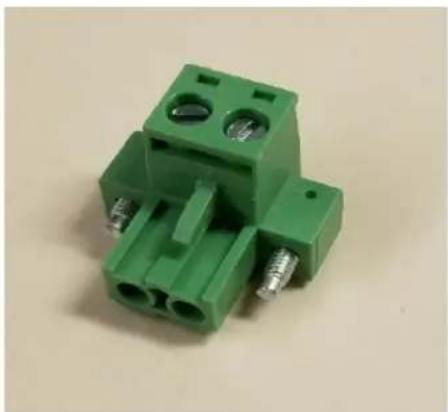

Ogni modulo radio cnReach viene fornito con un connettore di alimentazione e un connettore I/O. I modelli qui elencati sono a scopo di ricambio, in sostituzione di connettori persi o danneggiati. Le immagini seguenti mostrano il connettore di alimentazione e il connettore I/O di riserva.
Montaggio su guida DIN
Il montaggio su guida DIN consente di montare il modulo cnReach su una guida DIN standard.
Cambium offre due alimentazioni per cnReach. Il primo è un brick CA utile per collaudi o ambienti a temperatura controllata. Il secondo è un alimentatore per guida DIN che copre un ampio intervallo di temperature, installabile in un quadro NEMA accanto a una radio.
Attenzione L'opzione di montaggio su guida DIN NON viene fornita con un cavo di alimentazione. Si noti inoltre la disponibilità dell'opzione "brick" senza cavo di alimentazione per l'importazione in paesi che utilizzano standard non statunitensi.
Alimentazione CA 24 V CC N500 (con cavo USA)
NB-N500011B-GL
Alimentazione CA 24 V CC N500 senza cavo di linea
NB-N500013A-GL
Alimentazione, CA 24 V CC, MONTAGGIO SU GUIDA DIN
Antenne
Cambium Networks offre una vasta gamma di opzioni per antenne e kit di installazione per agevolare la distribuzione di un sistema completo.

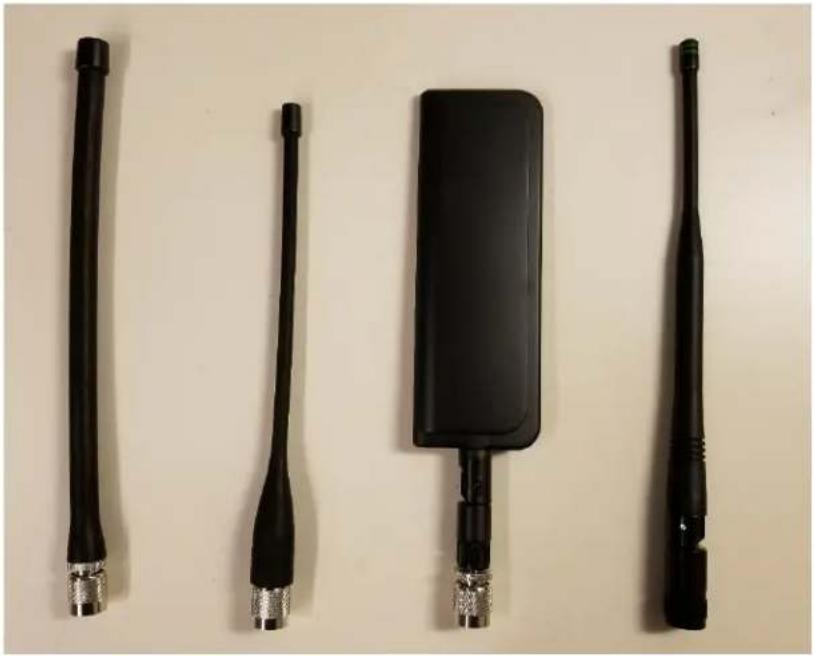

Per i test e i collaudi, è disponibile una serie di antenne a stilo omnidirezionali a basso guadagno per ogni banda.
| NB-N500008A-US | Antenna a stilo N500 900 MHz |
| NB-N500009A-US | Antenna a stilo N500 700 MHz |
| NB-N500010A-US | Antenna a stilo N500 450 MHz |
| NB-N500012A-US | Antenna a stilo N500 220 MHz |
Queste antenne a stilo generalmente sono a guadagno unitario o prossimo a 0 dB. Di seguito sono illustrate le antenne a stilo, da sinistra a destra: 220 MHz, 450 MHz, 700 MHz e 900 MHz
Si noti che le antenne a stilo da 220 MHz e 450 MHz devono essere tagliate alla lunghezza corretta per una corrispondenza di frequenza ottimale. Un foglio di istruzioni è incluso con ciascuna antenna, con l'indicazione della lunghezza corretta. I fogli di istruzioni sono illustrati di seguito:
| FREQUENCY MHz | LENGTH (INCHES) |
| 135 | 7 7/8 |
| 140 | 7 5/8 |
| 145 | 7 1/4 |
| 150 | 7 |
| 155 | 6 3/4 |
| 160 | 6 1/2 |
| 165 | 6 5/16 |
| 170 | 6 1/8 |
| 175 | 6 |
| 220 | 4 5/8 |
| 225 | 4 1/2 |
CUTTING INSTRUCTIONS
Oltre alle antenne a stilo, Cambium offre una selezione di antenne Yagi e un'antenna omnidirezionale per le installazioni sul campo. I fogli delle specifiche per queste antenne sono disponibili sul sito Web di Cambium.
Modello n. Descrizione di Cambium
| NB-N500020A-GL | Antenna Yagi, 900 MHz 6,5 dBd, Single Pol |
| NB-N500021A-GL | Antenna Yagi, 900 MHz 10 dBd, Single Pol |
| NB-N500022A-GL | Antenna Yagi, 700 MHz 10 dBd, Single Pol |
| NB-N500024A-GL | Antenna Yagi, 406-430 MHz 6,5 dBd, Single Pol |
| NB-N500025A-GL | Antenna Yagi, 406-430 MHz 10 dBd, Single Pol |
| NB-N500026A-GL | Antenna Yagi, 450-470 MHz 6 dBd, Single Pol |
| NB-N500027A-GL | Antenna Yagi, 450-470 MHz 10 dBd, Single Pol |
| NB-N500042A-GL | Antenna Yagi, 215-225 MHz 6,5 dBd, Single Pol |
| NB-N500029A-GL | NB-N500029A-GL |
| NB-N500044A-GL | NB-N500044A-GL |
| NB-N500045A-GL | NB-N500045A-GL |
| NB-N500053A-GL | NB-N500053A-GL |
| NB-N500046A-GL | NB-N500046A-GL |
| NB-N500030A-GL | Antenna Yagi con kit di installazione, 900 MHz 6,5 dBd, Single Pol |
| NB-N500031A-GL | Antenna Yagi con kit di installazione, 900 MHz 10 dBd, Single Pol |
| NB-N500032A-GL | Antenna Yagi con kit di installazione, 700 MHz 10 dBd, Single Pol |
| NB-N500034A-GL | Antenna Yagi con kit di installazione, 406-430 MHz 6,5 dBd, Single Pol |
| NB-N500035A-GL | Antenna Yagi con kit di installazione, 406-430 MHz 10 dBd, Single Pol |
| NB-N500036A-GL | Antenna Yagi con kit di installazione, 450-470 MHz 6 dBd, Single Pol |
| NB-N500037A-GL | Antenna Yagi con kit di installazione, 450-470 MHz 10 dBd, Single Pol |
| NB-N500052A-GL | Antenna Yagi con kit di installazione, 215-225 MHz 6,5 dBd, Single Pol |
| NB-N500041A-GL | Kit di installazione dell'antenna, 15 metri |

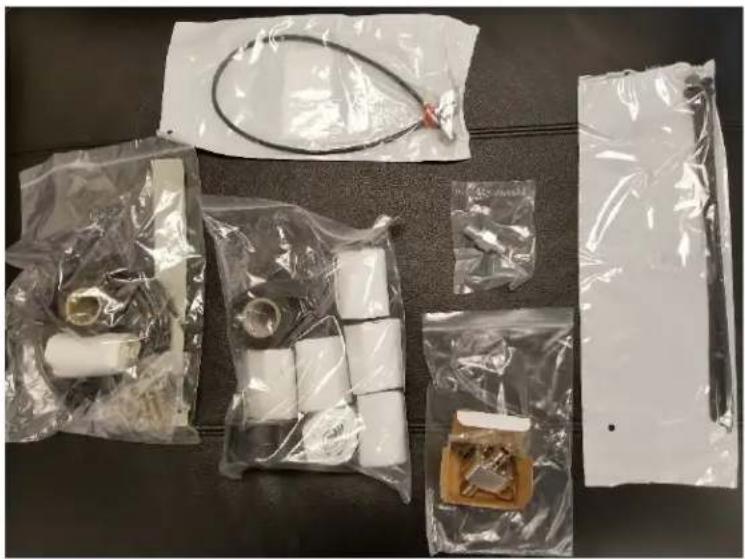

Le antenne Yagi sono disponibili sia stand-alone che con cavo da 0,6 m o con un kit di installazione integrato. Le antenne Yagi acquistate con un kit di installazione vengono fornite con i seguenti elementi, come mostrato nell'immagine qui sotto:
• Cavo da 7 m collegato
- Kit di messa a terra
- Kit di impermeabilità
- Soppressore di sovratensioni RF a testa sfusa
- Connettore di tipo N aggiuntivo (utilizzato nel caso in cui l'installatore desideri accorciare il cavo di discesa lungo 7 o 15 metri).
- Ponticello da 0,6 m (da tipo N a TNC)
- Fascette stringicavo
L'antenna omnidirezionale è disponibile stand-alone. Il kit di installazione NB-N500041A-GL è dotato di cavo da 15 metri compatibile con l'omnidirezionale per un'installazione più pratica.
cnReach può essere gestito da cnMaestro. cnMaestro è disponibile in versione locale o in versione basata su cloud (quest'ultima supporterà cnReach entro la fine del 2018).
Ulteriori informazioni su cnMaestro e download di software sono disponibili sul sito Web di Cambium Networks all'indirizzo http://www.cambiumnetworks.com/linkplanner
Fare riferimento alla documentazione di cnMaestro per l'installazione e la configurazione del server. Per consentire ai dispositivi cnReach di interagire con cnMaestro, consultare il Capitolo 2: Configurazione di sistema.
Alcune delle funzionalità disponibili con cnMaestro specificamente per l'uso con cnReach sono elencate di seguito:
| Distribuzione Portale Web ospitato nel cloud | |
| OVA di VMware ospitato dal clienteInterfaccia utente Web basata sul browser | |
| Visualizzazione | Piena visibilità sulla reteSupporta ePMPTM, cnPilotTM, PMP, cnReachTM Viste multiprodottoVista di accesso backhaulVista LAN wirelessVista IIoT (per cnReach)Albero gerarchico dei dispositiviAggregazioni dei dispositivi di integrazione di Google MapsRete, Pilone, Sito, Gruppo AP |
| Monitoraggio | Tabella di inventarioDispositivo dedicatoDashboard Mappe e modalità mappeStatistiche e andamento |
| Dati e report Rapporti statistici esportati in CSVMonitoraggio RESTfulEsportazione API Tabelle in CSV o PDFReport grafici (Q4/17)Notifiche email (Q3/17)API WebHooks (Q4/17) | |
| Amministrazione | Più amministratori (fino a 10)Accesso basato sui ruoliVisibilità della sessione dell’amministratore |
| Onboarding e provisioning | Configurazione template di onboarding Zero-Touch (Q4/17)Distribuzione di volumi software (Q4/17)Aggiornamento software (Q4/17) |
| Risoluzione dei problemi e analisi | Vista da pilone a perimetroAllarmi con stato, eventiCronologia allarmi |
| Sicurezza Comunicazione su SSLNessun accesso Internet in entrataPosizionamento all’esterno del percorso del trafficoCompatibile con firewall e NAT | |

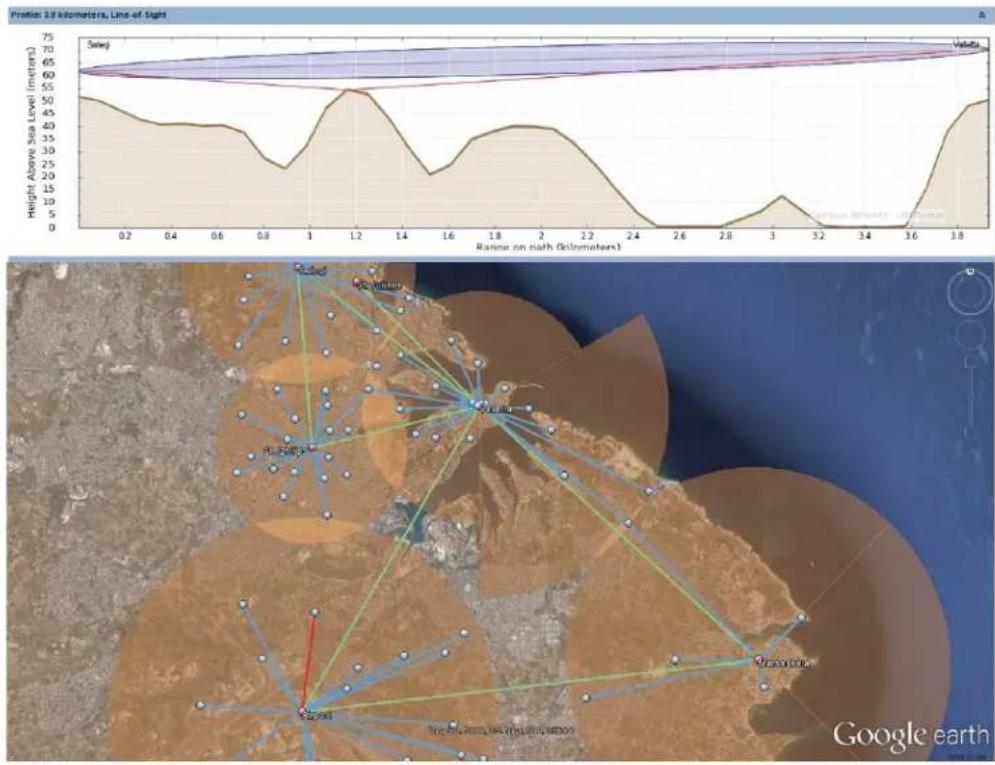

LINKPlanner
Progettato per l'utilizzo con le nostre soluzioni punto-punto e punto-multipunto, LINKPlanner consente di progettare reti in modo facile e veloce per una distribuzione e un rapporto costo-efficacia ottimali. LINKPlanner è uno strumento di progettazione di tratte gratuito e facile da utilizzare che può essere scaricato dal sito di supporto di Cambium Networks. A supporto delle implementazioni di cnReach è possibile:
Realizzare un collegamento wireless altamente affidabile anche in ambienti difficili
- Pianificare e ottimizzare un singolo collegamento o più collegamenti contemporaneamente
- Pianificare un intero progetto con prodotti PTP e PMP
- Eseguire calcoli per prodotti con e senza licenza
- Caricare automaticamente i profili altimetrici del territorio e fattori ambientali come la dissolvenza della pioggia
- Visualizzare una panoramica completa dell'intera rete wireless punto-punto tramite Google™ Earth
- Condurre scenari “what if” basati su geografia, distanza, altezza dell’antenna e potenza di trasmissione con riscontro immediato sulle prestazioni
- Generare report di convalida delle prestazioni previste da utilizzare come guide alla distribuzione, preziose per risparmiare tempo
- Creare una distinta base per le reti PMP e PTP, accessori inclusi
L'indirizzo IP della radio può essere modificato dall'utente in qualsiasi momento. È anche possibile assegnare diversi indirizzi IP a ciascuna interfaccia; Eth1, Eth2, Radio1, Radio2 quando si utilizza il routing di livello 3. Se l'indirizzo IP della radio è sconosciuto, è possibile utilizzare la CLI per rilevare l'IP oppure per ripristinare la radio alla configurazione e all'indirizzo IP predefiniti.
Attenzione L'impostazione predefinita della radio tramite la CLI imposta automaticamente come predefinite anche le impostazioni della radio RF e della rete radio, eliminando tutti gli allacciamenti RF attivi.
Se il computer si trova nella stessa sottorete dell'indirizzo IP radio predefinito e non è possibile stabilire le comunicazioni, è possibile che l'indirizzo IP della radio sia stato cambiato. Questa è una situazione comune con radio precedentemente installate.
Nota È buona norma applicare un nastro adesivo di colore chiaro sul lato inferiore della radio per annotare con un pennarello qualsiasi cambiamento dell'indirizzo IP.
Utilizzare le seguenti apparecchiature per ottenere l'indirizzo IP necessario:
• Cavo da seriale a USB
• Cavo Ethernet CAT5 standard
- Riduttore da DB-9 a RJ-45 per cnReach N500
Collegare al computer il cavo da seriale a USB e installare i driver seguendo le istruzioni del produttore (a meno che il sistema operativo non riconosca il dispositivo).
1 Annotare il numero di porta COM assegnato al dispositivo dal sistema operativo.
2 Collegare il riduttore da RJ-45 a DB9 alla porta seriale DB9 sul cavo da seriale a USB.
3 Collegare il cavo Ethernet CAT5 al riduttore da RJ-45 a DB9.
4 Osservare le porte SERIAL sulla radio. La porta SERIAL con il LED arancione lampeggiante è la porta CLI. Collegare il cavo Ethernet Cat5.
Attenzione Le radio cnReach N500 utilizzano connettori RJ-45 sia per porte seriali che per porte Ethernet. Ciò significa che è possibile collegare un cavo Ethernet a una porta seriale e viceversa.

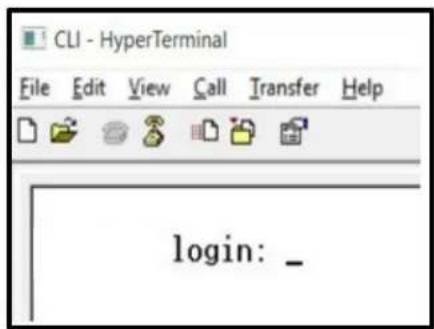

5 Aprire un emulatore di terminale come Teraterm, PuTTY o HyperTerminal e collegarsi alla porta COM del PC su 115200 8N1.
6 Premere Invio. Verrà richiesto di accedere. Nome utente: admin
| > show ifconfig | |
| eth0 | Link encap:Ethernet HWaddr 70:F1:E5:00:00:00UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:78331 errors:0 dropped:0 overruns:0 frame:0TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:1000RX bytes:6290948 (5.9 MiB) TX bytes:5780242 (5.5 MiB) |
| eth1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST MULTICAST MTU:1500 Metric:1RX packets:0 errors:0 dropped:0 overruns:0 frame:0TX packets:0 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) |
| eth1.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST PROMISC MULTICAST MTU:1500 Metric:1RX packets:0 errors:0 dropped:0 overruns:0 frame:0TX packets:0 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) |
| eth2 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:78331 errors:0 dropped:0 overruns:0 frame:0TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:4802659 (4.5 MiB) TX bytes:5687626 (5.4 MiB) |
| eth2.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1RX packets:78309 errors:0 dropped:0 overruns:0 frame:0TX packets:54503 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:4801633 (4.5 MiB) TX bytes:5687584 (5.4 MiB) |
| lo | Link encap:Local Loopbackinet addr:127.0.0.1 Mask:255.0.0.0UP LOOPBACK RUNNING MTU:16436 Metric:1RX packets:179 errors:0 dropped:0 overruns:0 frame:0TX packets:179 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:1023108 (999.1 KiB) TX bytes:1023108 (999.1 KiB) |
| rad1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:86289 errors:0 dropped:0 overruns:0 frame:0TX packets:110240 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:500RX bytes:7909518 (7.5 MiB) TX bytes:8173919 (7.7 MiB) |
| rad1.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1RX packets:86289 errors:0 dropped:0 overruns:0 frame:0TX packets:110240 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:6701472 (6.3 MiB) TX bytes:8173919 (7.7 MiB) |
| vlan1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2inet addr:192.168.0.3 Bcast:192.168.0.255 Mask:255.255.255.0UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:116234 errors:0 dropped:0 overruns:0 frame:0TX packets:82339 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:8000170 (7.6 MiB) TX bytes:6196725 (5.9 MiB) |
8 Se la configurazione della radio è instradata, è possibile per ogni interfaccia avere un indirizzo IP univoco. In tal caso, show ifconfig restituirà l'indirizzo IP di ogni interfaccia fisica.
9 È possibile accedere all'interfaccia utente tramite l'interfaccia IP Eth1/Eth2 tramite una connessione diretta a tale interfaccia.
Nota Per stabilire le comunicazioni Ethernet, al PC o laptop deve essere assegnato un indirizzo IP fisso sulla stessa sottorete dell'interfaccia connessa.
> show ifconfig
eth0 Link encap:Ethernet HWaddr 70:F1:E5:00:00:00
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:0 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:6418040 (6.1 MiB) TX bytes:5891577 (5.6 MiB)
eth1 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.1.3 Bcast:192.168.1.255 Mask:255.255.255.0
UP BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth2 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.2.3 Bcast:192.168.2.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:62 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:4903550 (4.6 MiB) TX bytes:5797191 (5.5 MiB)
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:200 errors:0 dropped:0 overruns:0 frame:0
TX packets:200 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:1145456 (1.0 MiB) TX bytes:1145456 (1.0 MiB)
rad1 Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2
inet addr:10.10.10.1 Bcast:10.10.10.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:87269 errors:0 dropped:17 overruns:0 frame:0
TX packets:111408 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:500
Montaggio del modulo cnReach
Il modulo cnReach può essere posizionato su una superficie orizzontale o montato (con accessorio opzionale) su una guida DIN. La radio cnReach DEVE essere installata in un quadro resistente agli agenti atmosferici o al chiuso. I moduli cnReach non sono realizzati per installazioni in esterni.
Attenzione
Assicurarsi che il personale non sia esposto a livelli di energia RF non sicuri. Le unità iniziano a irradiare energia RF non appena vengono accese.
Osservare le seguenti linee guida:
Non lavorare mai davanti all'antenna quando il modulo cnReach è alimentato.
Rimuovere sempre l'alimentazione dal modulo cnReach prima di collegare o scollegare il cavo di discesa dell'antenna.
Processo di distribuzione
Per dirsi riuscita, una distribuzione di rete deve essere installata in modo prevedibile, funzionare bene nel tempo ed essere in grado di recuperare rapidamente da condizioni impreviste. L'esperienza accumulata nella localizzazione dei guasti alle reti ci consente di pianificare, installare e risolvere i problemi relativi alle reti con le considerazioni elencate di seguito. Attenersi alla seguente procedura per distribuire una rete di successo.
Pianificazione
- Comprendere l'applicazione del cliente e il throughput di rete richiesto. Questo punto è particolarmente importante quando si lavora con canali a banda stretta su spettro con licenza. Prendere in considerazione i cicli di polling e le dimensioni di ogni poll, specialmente nella pianificazione di reti punto-multipunto.
Collaudare le radio con l'attrezzatura desiderata prima dell'impiego. Questo punto è particolarmente importante in caso di interfaccia con apparecchiature IO seriali o generiche per confermare gli schemi elettrici, i cavi e le impostazioni del modulo cnReach. - Eseguire uno studio della tratta per ciascun collegamento utilizzando LINKPlanner di Cambium Networks.
- Pianificare le impostazioni della radio per ottenere il throughput di rete desiderato tenendo conto della potenza del segnale prevista, del rumore RF e delle reti sovrapposte.
- Eseguire un esame del sito per campionare i livelli di rumore in banda.
- Preparare l'elenco delle apparecchiature includendo radio, accessori radio, cavi, connettori, riduttori, antenne, piloni/pali, staffe, ecc.
LINKPlanner
- Il software e la guida per l'utente di Cambium Networks LINKPlanner possono essere scaricati dal sito Web di supporto:
http://www.cambiumnetworks.com/linkplanner
- LINKPlanner importa i profili della tratta e prevede la velocità e l'attendibilità dei dati lungo la tratta. Consente al progettista del sistema di provare diverse altezze dell'antenna e impostazioni di potenza RF. Emette un report di installazione che definisce i parametri da utilizzare per la configurazione, l'allineamento e il funzionamento. Utilizzare il rapporto di installazione per confrontare le prestazioni di collegamento previste ed effettive.
Esame del sito
Un esame del sito prevede l'uso di un analizzatore di spettro o strumento equivalente per controllare i livelli di rumore in banda.
- Cambium Networks lo ritiene un passo importante nella distribuzione di reti standard poiché include i livelli di rumore in banda nella progettazione della rete.
- Altri aspetti di un esame del sito includono l'analisi di qualsiasi linea di trasmissione coassiale esistente, ponticelli, soppressori di picchi di tensione e antenne, per identificare la return loss o il ROS.
- Identificazione delle possibili cause di interferenza con sistemi co-localizzati.
Installazione
- Utilizzare una bussola per allineare le antenne all'azimut magnetico come raccomandato dal report di installazione di LINKPlanner
- Ottimizzare l'allineamento monitorando i risultati dello strumento di diagnostica RF Ping nella GUI per ottimizzare il valore RSSi visualizzato. Questo valore può essere confrontato con il valore previsto in LINKPlanner. Eventuali deviazioni dalla previsione in LINKPlanner devono essere giustificate prima di completare l'installazione.
-
Serrare correttamente tutti gli innesti meccanici.
-
Applicare adeguati materiali resistenti agli agenti atmosferici a tutti gli allacciamenti RF ed elettrici esposti.
- Misurare il rumore di fondo con l'hardware finale installato (cioè antenne, cavo) utilizzando la radio o l'analizzatore di spettro. L'analizzatore di spettro integrato può essere utilizzato per analizzare i livelli di rumore sul canale e su canali adiacenti.
- Confrontare l'intensità effettiva del segnale ricevuto con l'intensità prevista dallo studio della tratta.
- Eseguire i test di throughput e di latenza prima di lasciare il sito utilizzando lo strumento di diagnostica throughput RF integrato e/o uno strumento di throughput come iperf.
- Confermare la riuscita dei test prima di lasciare il sito.
Risoluzione dei problemi
- Ottenere statistiche di successo/fallimento dei clienti sui poll master SCADA.
• Acquisire le impostazioni radio (tramite schermata e/o file di configurazione attivo).
• Acquisire le statistiche radio (tramite schermata o altro).
• Acquisire le statistiche LAN (tramite schermata o altro).
• Acquisire le statistiche del server terminale (tramite schermata o altro). - Eseguire la misurazione del rumore tramite radio e/o analizzatore di spettro.
- Ottenere l'acquisizione dello slot diagnostico dall'Access Point sul collegamento problematico.
- Indagare perdite da cavo e antenna con un analizzatore di rete (analizzatore di sito, tester cavo e antenna).
Foglio illustrativo (specifico solo per 450 MHz)
Uso previsto
La serie di apparecchiature radio cnReach N500 a 450 MHz ETSI RED di Cambium Networks supporta la trasmissione dati su ponti radio a microonde Point to MultiPoint (PMP), Point to Point (PTP) e con ripetitore Back to Back (BTB). Questo tipo di apparecchiatura radio è destinata esclusivamente ad applicazioni professionali per installazioni fisse all'esterno. Queste apparecchiature radio sono disponibili come unità connettorizzata per il collegamento con un'antenna esterna.
Installazione e funzionamento
L'installazione e il funzionamento di questo prodotto sono complessi. Per assicurare che il funzionamento sia conforme alle normative vigenti nel territorio in cui il dispositivo viene installato, Cambium raccomanda quindi l'installazione e la gestione professionali del sistema, nonché l'osservanza delle istruzioni riportate in questa scheda. Ulteriori indicazioni sull'installazione e il funzionamento dei PMP, PTP e BTB sono disponibili nella guida del prodotto per l'utente, al link riportato più sotto.
L'installatore deve disporre di competenze, conoscenze ed esperienza sufficienti ad eseguire l'installazione ed è responsabile per:
- la familiarità con le normative nazionali applicabili in vigore, comprese le norme sulle apparecchiature radio, sull'installazione elettrica, sulla protezione da sovratensioni e sui lavori in quota
• l'installazione in conformità alle istruzioni di Cambium Networks - la conferma della rispondenza delle impostazioni dell'apparecchiatura alle normative nazionali o regionali
Durante l'installazione, osservare le seguenti importanti istruzioni. In questo modo l'apparecchiatura viene impostata in conformità alle disposizioni normative nazionali.
• Assicurarsi che sull'apparecchiatura della serie cnReach N500 a 450 MHz ETSI RED sia installata la versione più recente del firmware (cnReach_01-20 o successiva). Il software è disponibile sul sito Web del Centro assistenza di Cambium, al link riportato più sotto.
Informazioni sulla sicurezza del prodotto
Osservare le regole di sicurezza di seguito riportate.
-
Accertarsi che l'apparecchiatura non sia alimentata durante l'installazione. Scollegare sempre l'apparecchiatura dalla sua sorgente di alimentazione prima di effettuare la manutenzione.
• Quando il trasmettitore è acceso, vicino all'antenna sono presenti livelli dannosi di radiazioni RF. -
Rispettare il limite minimo della distanza di sicurezza dell'antenna di trasmissione dell'apparecchiatura N500 a 450 Mhz, indicato di seguito.
• Assicurarsi che l'appareochiatura sia installata in una posizione tale da evitare qualsiasi rischio di radiazioni per le persone. -
Prestare la massima attenzione quando si lavora in quota. Osservare le normative nazionali relative al lavoro in quota. Utilizzare personale addestrato e competente.
- Prestare la massima attenzione quando si lavora vicino alle linee di alimentazione.
• Utilizzare sempre un elettricista qualificato per l'installazione dei cavi. - Per alimentare l'apparecchiatura, utilizzare sempre le unità di alimentazione del dispositivo N500 a 450 MHz ETSI RED, indicate da Cambium. Il mancato utilizzo dell'unità di alimentazione specificata fornita da Cambium può comportare danni all'apparecchiatura e causare rischi per la sicurezza.
- È necessario proteggere strutture, attrezzature è persone dalle scariche elettrostatiche: - installando l'apparecchiatura in una zona protetta dai fulmini
• mediante l'installazione di adeguate linee di discesa dei parafulmini per scaricare a terra la corrente di picco attraverso un percorso separato stabile preferenziale.
- messa a terra e soppressione dei picchi di tensione transitori sono necessarie. Utilizzare i soppressori di picchi di tensione indicati da Cambium.
• Utilizzare cavi classificati per esterni nei collegamenti che saranno esposti all'ambiente esterno. Installare i cavi raccomandati da Cambium.
I prodotti operano nelle seguenti bande di frequenza fino alla potenza massima indicata:
| Banda difrequenzaoperativa | Standard UE | Limite dipotenzamassima(EIRP) | Uso consentito | Unità N500 chesupportanooquesta banda difrequenza |
| 406 - 470MHz | EN 300 113 | 8 Watt / 39dBm | Disponibile per usocon licenza in tutti ipaesi del'UE | L'intera seriecnReach a 450MHz ETSI RED |
Per i prodotti N500 a 450 MHz ETSI RED utilizzati nell'UE, la distanza minima di sicurezza tra l'antenna di trasmissione e l'uomo è di 2,52 metri.
Funzionamento nell'UE - Restrizioni e requisiti per l'autorizzazione all'uso
- Questa apparecchiatura può essere usata esclusivamente all'interno di un armadio protezione ambientale.
- I prodotti della serie N500 a 450 MHz ETSI RED di Cambium possono essere configurati per operare in bande di frequenza con licanza, soggette a pianificazione delle frequenze all'interno dei singoli Paesi. Operatori e utenti finali devono assicurarsi che l'apparecchiatura sia installata e gestita in conformità alle norme vigenti nel Paese di funzionamento e devono ottenere tutte le licenze e le autorizzazioni necessarie.
Dichiarazione di conformità UE semplificata
Il produttore Cambium Networks Ltd dichiara che le apparecchiature radio di tipo cnReach N500 a 450 MHz ETSI RED sono conformi alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.cambiumnetworks.com/ec_dofc
Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)
Non smaltire le apparecchiature elettroniche ed elettriche o gli accessori elettronici ed elettrici insieme ai rifiuti domestici. In alcuni Paesi o regioni sono stati allestiti sistemi di raccolta per la gestione dei rifiuti di apparecchiature elettriche ed elettroniche. Nel Paesi dell'Unione Europea, per informazioni sul sistema di raccolta dei rifiuti nel proprio Paese si prega di contattare il rappresentante locale del fornitore delle apparecchiature o il Centro assistenza di Cambium Networks.
Link utili a siti Web
Guida dell'utente: https://www.cambiumnetworks.com/guides Formazione tecnica: https://learning.cambiumnetworks.com Cambium Support Center: https://support.cambiumnetworks.com
