NÁVOD K OBSLUZE cnReach N500 Cambium Networks
Aktuální verze softwaru 23
Výchozí přihlašovací údaje 23
Přístup k uživatelskému rozhraní 23
Kontakt na společnost Cambium Networks....24
KOMPONENTY SYSTÉMU CNREACH 25
Rádiový modul....25
Příslušenství 26
Zjištění neznámé IP adresy 32
MONTÁŽ MODULU CNREACH 36
POSTUP NASAZENÍ 37
Plánování 37
LINKPlanner 37
Prüzkum lokality....37
Montáž 37
Odhalování problémů 38
PRODUKTOVÝ LETÁK - POUZE PRO 450MHZ PRODUKT 39
FRENCH (FR)......40
RÉFÉRENCE RAPIDE 40
Aktuální verze softwaru
Tato příručka popisuje sestavení systému 01-31, které obsahuje níže uvedené verze softwaru. Lze je stáhnout ze stránky technické podpory společnosti Cambium Networks:
https://support.cambiumnetworks.com/files/n500/
| Firmware OS: | cn-EBX.5.2.17e_update |
| Firmware rádiových zařízení: | rf_1.48.17487-400 (450 MHz FCC modely) |
| rf_1.48.17487-400g2 (450 MHz ETSI RED modely) | |
| rf_1.48.17487-700g2 | |
| rf_1.48.17487-900 | |
| rf_1.48.17487-200 | |
| Volitelné softwarové moduly: | cs-5.2.17d_module (pro stanici 1+1 s velkou dostupností) |
| wr-5.2.17d_module (pro funkci nahrazení kabelu) |
Upozornění Pro rádiová zařízení existují různé soubory firmwaru podle frekvenčního pásma. Pásmo je uvedeno v názvu souboru (např. 450 = rádiová zařízení 450 MHz; 900 = 900 MHz).
Výchozí přihlašovací údaje
Výchozí IP adresa: 192.168.0.3
Výchozí uživatelské jméno: admin
Výchozí heslo: admin
Pokud se nemůžete k uživatelskému rozhraní připojit, přečtěte si v Příručce pro rychlé spuštění oddíl Zjištění neznámé IP adresy
Přístup k uživatelskému rozhraní
Uživatelské rozhraní je přístupné prostřednictvím zabezpečeného spojení HTTPS (nebo spojení HTTP podle nastavení rádiového zařízení) z webového prohlížeče, přímým připojením přes ethernetový port nebo přes aktivní rádiové spojení.
- Notebook musí mít IP adresu ve stejné podsíti, ve které se nachází výchozí IP adresa.
Do adresního řádku napište https://tj. https://192.168.0.3 - Pokud jde o první pokus o připojení pomocí protokolu https, ve webovém prohlížeči může se zobrazit dotaz ohledně zabezpečení. Certifikáty se obvykle přiřazují k plně kvalifikovaným doménám, ne k jednotlivým IP adresám, także tento dotaz je zcela v pořádku.
Kontakt na společnost Cambium Networks
| Webová stránka podpory: | http://support.cambiumnetworks.com/ |
| Hlavní webová stránka: | http://www.cambiumnetworks.com |
| Dotazy ohledně prodeje: | solutions@cambiumnetworks.com |
| Seznam telefonních čísel: | http://www.cambiumnetworks.com/contact |
Adresa: Cambium Networks
Suite 360
3800 Golf Road
Rolling Meadows, IL 60008
Komponenty systému cnReach

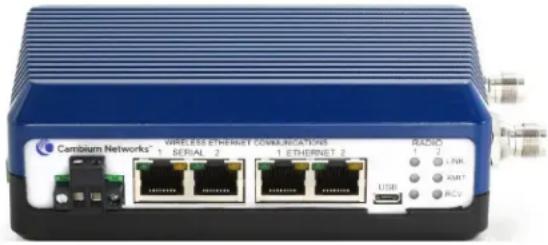

Rádiový modul
Systém cnReach se skládá z těchto součástí:
- Rádiové moduly dostupné pro různá frekvenční pásma - přístup k frekvenčnímu spektru závisí na zeměpisné poloze a vašemu přístupu k zamýšlenému spektru:
Frekvence
- Licencované a nelicencované pásmo 900 MHz
- Modely FCC
– Australské modely
- Licencovaná pásma 757–758 a 787–788 MHz pouze pro Spojené státy
• Licencované pásmo 450 MHz
- Licencované pásmo 220 MHz (217 až 222 MHz) pouze pro Spojené státy
■ Jednotlivé nebo duální rádiové moduly
■ S nebo bez vestavěných analogových/digitálních vstupně/výstupních obvodů
- Příslušenství
■ 24V SS napájecí zdroje (sítové adaptéry nebo střídavé zdroje pro upevnění na lištu DIN)
■ Všesměrové, bičové a Yagiho antény
- Všesměrové a Yagiho antény lze zakoupit s montážní sadou nebo bez ní. Sada obsahuje kabeláž, přepěťovou ochranu, zemnění a ochranu proti povětrnostním vlivům
■ Příslušenství k montáži na lištu DIN
■ Adaptér DB-9 na RJ-45 pro přístup k sériovému portu rádiového zařízení
■ Rezervní napájecí a vstupně/výstupní konektory
LINKPlanner
Nástroj pro plánování a nasazení od společnosti Cambium Networks
- Jednoduché grafické rozhraní propojené se službou Google Earth nebo Mapy Google
- Odhaduje výkon a spolehlivost spojení
■ Sestaví soupisku materiálu
- Připraví instalační zprávu, která zjednoduší instalaci a zaměření rádiových zařízení cnReach
Nástroj LINKPlanner lze zdarma stáhnout z webu Cambium Networks na adrese http://www.cambiumnetworks.com/linkplanner
- cnMaestro
- Rešení pro správu sítě v rámci celého jejího cyklu určené pro sítě na bázi zařízení Cambium Networks
- Podporuje úvodní spuštění, správu výkonu, poruch a nastavení, to vše na jediném místě
■ Dostupné v cloudové i lokální verzi
- Rádiová zařízení cnReach ani jejich napájecí zdroje nejsou navržené k instalaci do vlhkých ani prašných prostředí, a proto se často instalují do skříní NEMA.
Rozšiřující modul IO
Rozšiřující modul IO je modul cnReach bez rádiového zařízení. S jeho pomocí můžete rozšířit širokopásmovou síť o sériová nebo analogově/digitální rozhraní, případně přidat další vstupy a výstupy k úzkopásmové síti. Z pohledu sítě a správy jsou jeho nastavení a management stejné jako u rádiového modulu cnReach.
| NB-N500001A-US | Rozšířující modul IO N500 |
| NB-N500002A-US | Napájecí konektor pro N500, náhradní |
| NB-N500003A-US | IO konektor pro N500, náhradní |
| NB-N500004A-US | Příslušenství pro montáž N500 na lištu DIN |
| NB-N500005A-US | Adaptér RJ45-DB9 pro N500 |
| NB-N500013A-GL | Napájecí zdroj, vstup střídavý, výstup 24 V SS, upevnění na lištu DIN |
| NB-N500006B-US | Napájecí zdroj pro N500, vstup střídavý, výstup 24 V SS, kabel se zástrčkou pro USA |
| NB-N500011B-GL | Napájecí zdroj pro N500, vstup střídavý, výstup 24 V SS, bez napájecího kabelu |

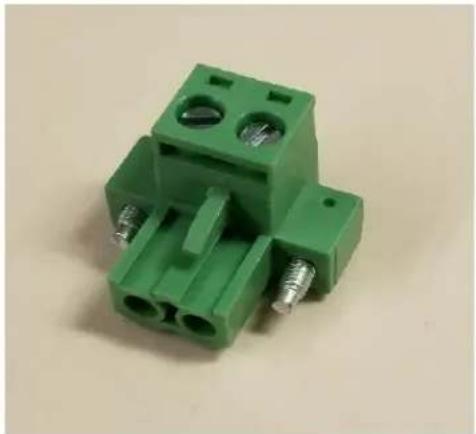

Každý rádiový modul cnReach se dodává s napájecím a I/O konektorem. Uvedený model slouží jako náhradní díl k výměně ztracených nebo poškozených konektorů. Níže si můžete prohlédnout náhradní napájecí a I/O konektory.
Příslušenství pro montáž na lištu DIN
T Umožňuje upevnění modulu cnReach na standardní lištu DIN.

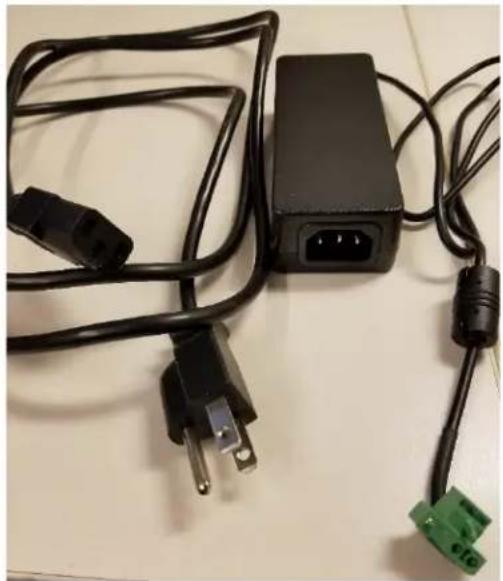

Společnost Cambium nabízí pro cnReach dva napájecí zdroje. První je síťový adaptér se střídavým proudem vhodný ke zkušebnímu provozu a k provozu v prostředí s řízenou teplotou. Druhý je zdroj k upevnění na lištu DIN, který pracuje ve velkém rozsahu teplot a lze ho umístit do skříně NEMA vedle rádiového zařízení cnReach upevněného na liště DIN.
Upozornění Napájecí zdroj na lištu DIN se dodává bez napájecího kabelu. K dispozici je i síťový adaptér bez napájecího kabelu vhodný k dovozu do zemí, kde se používá jiná zástrčka než v USA.
Napájecí zdroj pro N500, vstup střídavý, výstup 24 V SS, kabel se zástrčkou pro USA
NB-N500011B-GL
Napájecí zdroj pro N500, vstup střídavý, výstup 24 V SS, bez napájecího kabelu
NB-N500013A-GL
Napájecí zdroj, vstup střídavý, výstup 24 V SS, upevnění na lištu DIN
Antény
Cambium Networks nabízí řadu antén a montážních sad, které usnadňují nasazení celého systému.

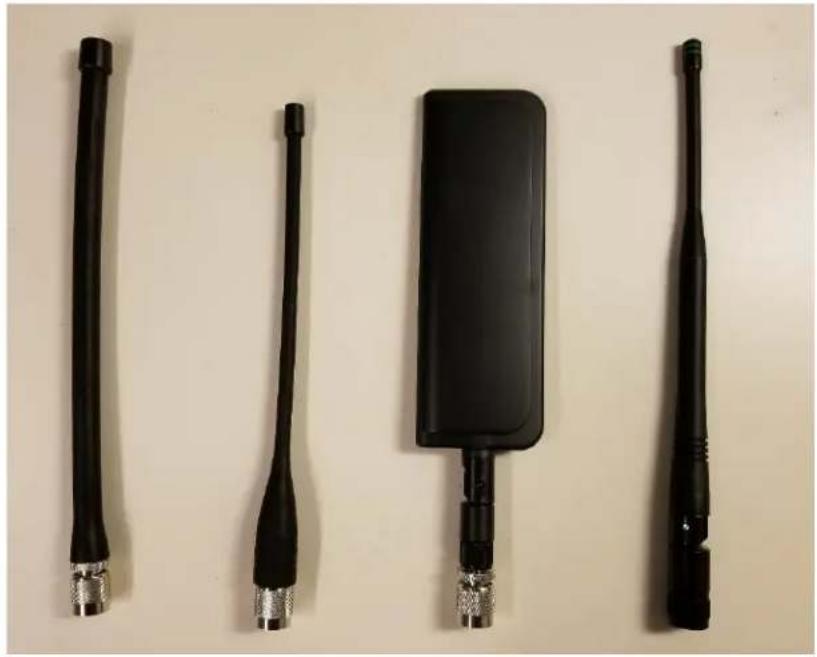

Pro laboratorní a zkušební provoz je pro každé pásmo k dispozici řada „bičových“ všesměrových antén s nízkým ziskem.
| NB-N500008A-US | Bičová anténa N500 900 MHz |
| NB-N500009A-US | Bičová anténa N500 700 MHz |
| NB-N500010A-US | Bičová anténa N500 450 MHz |
| NB-N500012A-US | Bičová anténa N500 220 MHz |
Tyto bičové antény zpravidla mají výstupní úroveň stejnou jako vstupní, tedy zisk blízký 0 dB. Na obrázku níže jsou zleva doprava bičové antény pro 220 MHz, 450 MHz, 700 MHz a 900 MHz.
Bičové antény pro 220 MHz a 450 MHz je třeba příslušně zkrátit, aby odpovídaly použité frekvenci. Správná délka je uvedena v pokynech přiložených ke každé anténě. Tyto pokyny si můžete prohlédnout níže:
| FREQUENCY MHz | LENGTH (INCHES) |
| 135 | 7 7/8 |
| 140 | 7 5/8 |
| 145 | 7 1/4 |
| 150 | 7 |
| 155 | 6 3/4 |
| 160 | 6 1/2 |
| 165 | 6 5/16 |
| 170 | 6 1/8 |
| 175 | 6 |
| 220 | 4 5/8 |
| 225 | 4 1/2 |
| FREQUENCY (MHz) | LENGTH (Inches) |
| 400 | 7 3/4 |
| 410 | 7 1/2 |
| 420 | 7 1/8 |
| 430 | 7 |
| 440 | 6 3/4 |
| 450 | 6 1/2 |
| 460 | 6 3/8 |
| 470 | 6 1/8 |
| 480 | 6 |
| 490 | 5 7/8 |
| 500 | 5 3/4 |
| 510 | 5 5/8 |
| 520 | 5 1/2 |
CUTTING INSTRUCTIONS
Kromě bičových antén nabízí společnost Cambium i sortiment Yagiho a všesměrových antén pro nasazení v terénu. Parametry těchto antén najdete na webu Cambium.
| Model č. | Popis Cambium |
| NB-N500020A-GL | Yagiho anténa, 900 MHz 6,5 dBd, jednopólová |
| NB-N500021A-GL | Yagiho anténa, 900 MHz 10 dBd, jednopólová |
| NB-N500022A-GL | Yagiho anténa, 700 MHz 10 dBd, jednopólová |
| NB-N500024A-GL | Yagiho anténa, 406-430 MHz 6,5 dBd, jednopólová |
| NB-N500025A-GL | Yagiho anténa, 406-430 MHz 10 dBd, jednopólová |
| NB-N500026A-GL | Yagiho anténa, 450-470 MHz 6 dBd, jednopólová |
| NB-N500027A-GL | Yagiho anténa, 450-470 MHz 10 dBd, jednopólová |
| NB-N500042A-GL | Yagiho anténa, 215-225 MHz 6,5 dBd, jednopólová |
| NB-N500029A-GL | NB-N500029A-GL |
| NB-N500044A-GL | NB-N500044A-GL |
| NB-N500045A-GL | NB-N500045A-GL |
| NB-N500053A-GL | NB-N500053A-GL |
| NB-N500046A-GL | NB-N500046A-GL |
| NB-N500030A-GL | Yagiho anténa s montážní sadou, 900 MHz 6,5 dBd, jednopólová |
| NB-N500031A-GL | Yagiho anténa s montážní sadou, 900 MHz 10 dBd, jednopólová |
| NB-N500032A-GL | Yagiho anténa s montážní sadou, 700 MHz 10 dBd, jednopólová |
| NB-N500034A-GL | Yagiho anténa s montážní sadou, 406-430 MHz 6,5 dBd, jednopólová |
| NB-N500035A-GL | Yagiho anténa s montážní sadou, 406-430 MHz 10 dBd, jednopólová |
| NB-N500036A-GL | Yagiho anténa s montážní sadou, 450-470 MHz 6 dBd, jednopólová |
| NB-N500037A-GL | Yagiho anténa s montážní sadou, 450-470 MHz 10 dBd, jednopólová |
| NB-N500052A-GL | Yagiho anténa s montážní sadou, 215-225 MHz 6,5 dBd, jednopólová |
| NB-N500041A-GL | Montážní sada pro anténu, 15 metrů |

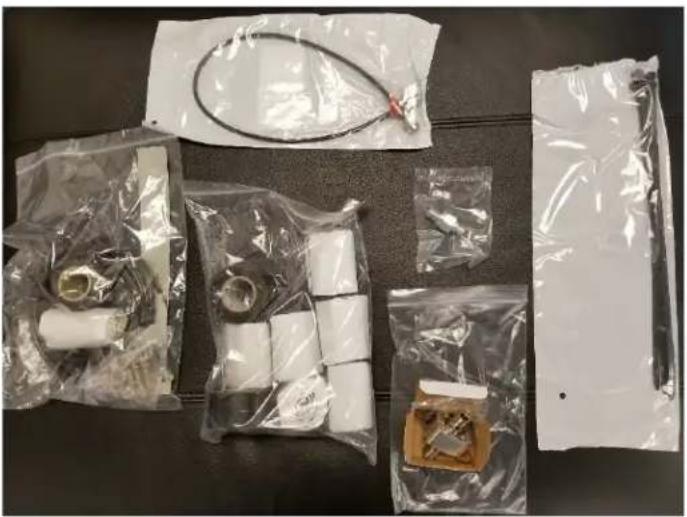

Yagiho antény se dodávají bud samostatně s 60cm kabelem, nebo s integrovanou montážní sadou. V případě Yagiho antén zakoupených s montážní sadou se k anténě dodávají tyto položky (viz obrázek níže):
• Kabel o délce 63,5 cm
• Zemnicí sada
- Sada pro ochranu před povětrnostními vlivy
• Vysokofrekvenční přepěťová ochrana s držákem na stěnu
Náhradní konektor typu N (používá se v případě, kdy chce montér 7,5m nebo 15m kabel zkrátit)
• Propojovací kabel o délce (typ N na TNC)
• Stahovací pásky
Všesměrová anténa se dodává samostatně. Montážní sada NB-N500041A-GL obsahuje 15m kabel kompatibilní s všesměrovou anténou usnadňující instalaci na klíč.

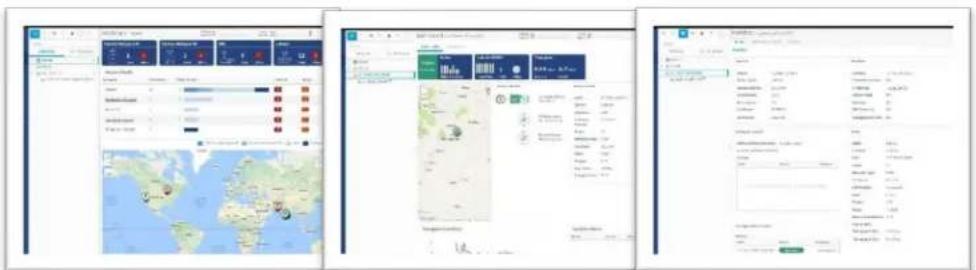

cnReach můžete spravovat pomocí nástroje cnMaestro. Ten je dostupný v lokální a cloudové verzi (cloudová verze bude cnReach podporovat od konce roku 2018).
Další informace o nástroji cnMaestro a jeho stažení naleznete na webu společnosti Cambium Networks na adrese http://www.cambiumnetworks.com/linkplanner
Pokyny k instalaci a nastavení serveru naleznete v dokumentaci cnMaestro. Návod k nastavení zařízení cnReach tak, aby komunikovala se serverem cnMaestro, naleznete v kapitole 2: Nastavení systému.
V tabulce níže si můžete prohlédnout některé funkce nástroje cnMaestro, které se používají speciálně se zařízeními cnReach:
| Nasazení Cloudový webový portál | |
| Cloudový webový portál zákazníkaUživatelské rozhraní pro webový prohlížeč | |
| Vizualizace | Úplná viditelnost po celé sítiPodporuje vícenásobné zobrazení produktů ePMPTM, cnPilotTM, PMP a cnReachTMPřístupové a zpětné zobrazení Zobrazení bezdrátové LANZobrazení IloT (pro cnReach) Hierarchický strom zařízení Integrace s mapami Google Agregace zařízeníSít, vysílač, lokalita, skupina přístupových bodů |
| Monitoring | Tabulka používaných zařízeníVyhrazené hlavní panely zařízení Mapy a mapové režimyStatistika a sledování trendů |
| Data a sestavy | Statistické prěhledy exportované ve formátu CSVMonitorovací API RESTfulExport tabulek v CSV neboPDF Grafické sestavy (Q4/17)E-mailové alarmy (Q3/17)API WebHooks (Q4/17) |
| Správa Více správců (až 10), | přístup podle rolíViditelnost relace správce |
| Uvedení do provozu a distribuce softwaru | Uvedení do provozu bez zásahu uživateleKonfigurace šablony (Q4/17)Hromadná distribuce softwaru (Q4/17)Aktualizace softwaru (Q4/17) |
| Odhalování problémů a vyšetřování | Zobrazení od vysílače až po klientaStavové alarmy a událostiHistorie alarmů |
| Zabezpečení | Komunikace prostřednictvím SSLZákaz príchozího internetového prístupuUmístění mimo trasu datových tokůSnadná spolupráce s firewallem a NAT |
LINKPlanner
Tento nástroj je určený k použití s našimi řešeními typu point-to-point a point-to-multipoint. Slouží k snadnému a rychlému návrhu sítí, čímž napomáhá jejich optimálnímu nasazení a nákladové efektivnosti. LINKPlanner je bezplatný jednoduchý nástroj k návrhu síťových spojení a je ke stažení na stránce podpory společnosti Cambium Networks. Mezi jeho funkce, které pomáhají při nasazení zařízení cnReach, patří:
Návrh vysoce spolehlivého bezdrátového spojení i v náročných prostředích
- Plánování a optimalizace jednoho spojení nebo několika spojení současně
- Plánování celého projektu včetně zařízení PTP a PMP
- Provádění výpočtů pro licencované i bezlicenční produkty

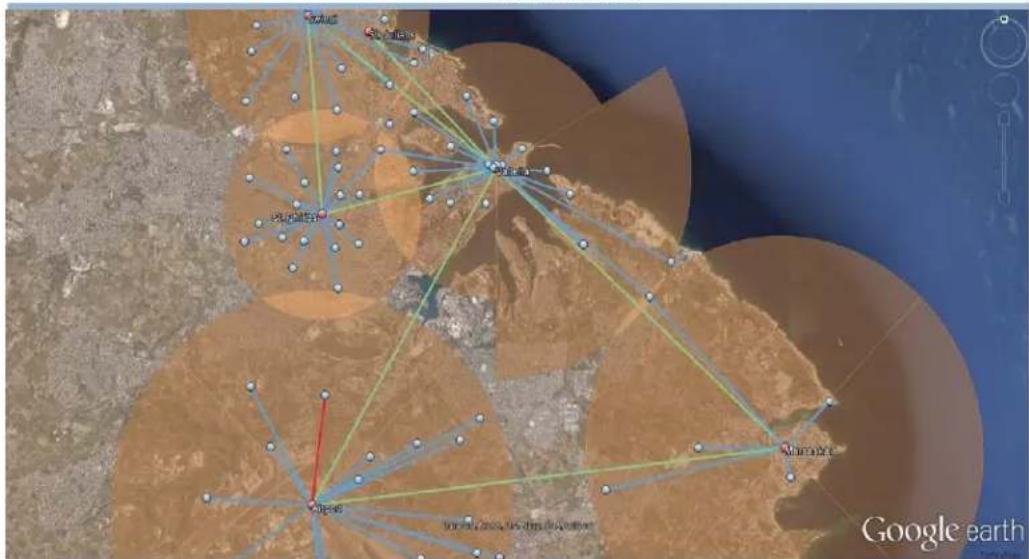

• Automatické nahrávání terénních profilů tras a faktorů prostředí, například ztrát vlivem deště
- Zobrazení komplexního přehledu celé bezdrátové sítě point-to-point prostřednictvím Google™ Earth
Zkoušení možných scénářů na základě zeměpisné polohy, vzdálenosti, výšky antény a vysílacího výkonu, přičemž okamžitě vidíte jejich vliv na výkon
- Tvorba přehledů potvrzujících plánovaný výkon, které pak mohou urychlit nasazení
- Sestavení soupisky materiálu pro nasazení sítí PMP a PTP včetně příslušenství
line

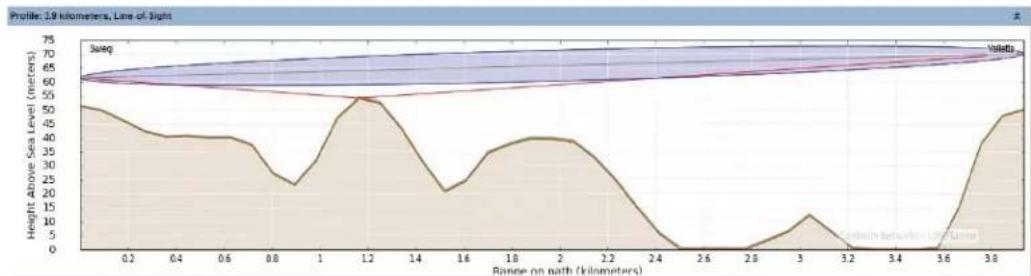

| Range on path (kilometers) | Height Above Sea Level (meters) | | -------------------------- | -------------------------------- | | 0.2 | 50 | | 0.4 | 45 | | 0.6 | 40 | | 0.8 | 35 | | 1.0 | 20 | | 1.2 | 55 | | 1.4 | 50 | | 1.6 | 20 | | 1.8 | 35 | | 2.0 | 40 | | 2.2 | 35 | | 2.4 | 20 | | 2.6 | 0 | | 2.8 | 0 | | 3.0 | 10 | | 3.2 | 5 | | 3.4 | 0 | | 3.6 | 10 | | 3.8 | 50 |
Zjištění neznámé IP adresy
IP adresu rádiového zařízení může uživatel kdykoli změnit. Při směrování na 3. vrstvě můžete také každému rozhraní (Eth1, Eth2, Radio1, Radio2) přiřadit jinou IP adresu. Pokud IP adresu rádiového zařízení neznáte, můžete ji zjistit pomocí CLI nebo vrátit rádiové zařízení, včetně IP adresy, zpět do továrního nastavení.
Upozornění Obnovení výchozího nastavení rádiového zařízení prostřednictvím CLI obnoví i nastavení rádiové sítě a frekvencí, což přeruší veškerá aktivní rádiová spojení.
Pokud je váš počítač ve stejné síti jako výchozí IP adresa rádiového zařízení a přesto se vám nedaří navázat spojení, je možné, že byla IP adresa zařízení změněna. Běžně se to stává u dříve nainstalovaných rádiových zařízení.
Poznámka Je dobrým zvykem nalepit na spodní stranu rádiového zařízení štítek s IP adresou.
Ke zjištění IP adresy budete potřebovat toto vybavení:
• Kabel se sériovým a USB konektorem
• Standardní ethernetový kabel CAT5
• Adaptér cnReach N500 DB-9 na RJ-45
Kabel se sériovým a USB konektorem připojte k počítači a podle pokynů výrobce nainstalujte ovladače (pokud operační systém zařízení nerozpozná).
1 Zapište si číslo portu COM, který systém zařízení přidělí.
2 Zapojte kabel se sériovým a USB konektorem do adaptéru RJ-45 na DB9.
3 Zapojte ethernetový kabel CAT5 do adaptéru RJ-45 na DB9.
4 Podívejte se na SÉRIOVÉ porty na rádiovém zařízení. SÉRIOVÝ port s blikající oranžovou diodou LED je port CLI. Připojte k němu ethernetový kabel CAT5.
Pozor: Rádiová zařízení cnReach N500 používají konektory RJ-45 pro sériový i ethernetový port. To znamená, že je možné připojit ethernetový kabel do sériového portu a naopak.
5 Spustte emulátor terminálu, například Teraterm, PuTTY nebo HyperTerminal, a připojte ho k počítačovému portu COM s parametry 115200 8N1.
6 Stiskněte Enter. Zobrazí se žádost o přihlášení. Uživatelské jméno: admin
| > show ifconfig | |
| eth0 | Link encap:Ethernet HWaddr 70:F1:E5:00:00:00UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:78331 errors:0 dropped:0 overruns:0 frame:0TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:1000RX bytes:6290948 (5.9 MiB) TX bytes:5780242 (5.5 MiB) |
| eth1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST MULTICAST MTU:1500 Metric:1RX packets:0 errors:0 dropped:0 overruns:0 frame:0TX packets:0 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) |
| eth1.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST PROMISC MULTICAST MTU:1500 Metric:1RX packets:0 errors:0 dropped:0 overruns:0 frame:0TX packets:0 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:0 (0.0 B) TX bytes:0 (0.0 B) |
| eth2 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:78331 errors:0 dropped:0 overruns:0 frame:0TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:4802659 (4.5 MiB) TX bytes:5687626 (5.4 MiB) |
| eth2.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1RX packets:78309 errors:0 dropped:0 overruns:0 frame:0TX packets:54503 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:4801633 (4.5 MiB) TX bytes:5687584 (5.4 MiB) |
| lo | Link encap:Local Loopbackinet addr:127.0.0.1 Mask:255.0.0.0UP LOOPBACK RUNNING MTU:16436 Metric:1RX packets:179 errors:0 dropped:0 overruns:0 frame:0TX packets:179 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:1023108 (999.1 KiB) TX bytes:1023108 (999.1 KiB) |
| rad1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:86289 errors:0 dropped:0 overruns:0 frame:0TX packets:110240 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:500RX bytes:7909518 (7.5 MiB) TX bytes:8173919 (7.7 MiB) |
| rad1.1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1RX packets:86289 errors:0 dropped:0 overruns:0 frame:0TX packets:110240 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:6701472 (6.3 MiB) TX bytes:8173919 (7.7 MiB) |
| vlan1 | Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2inet addr:192.168.0.3 Bcast:192.168.0.255 Mask:255.255.255.0UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1RX packets:116234 errors:0 dropped:0 overruns:0 frame:0TX packets:82339 errors:0 dropped:0 overruns:0 carrier:0collisions:0 txqueuelen:0RX bytes:8000170 (7.6 MiB) TX bytes:6196725 (5.9 MiB) |
8 Pokud je rádiové zařízení nastaveno na směrování, může mít každé rozhraní jedinečnou IP adresu. V takovém případě příkaz show ifconfig zobrazí IP adresy všech fyzických rozhraní.
9 Uživatelské rozhraní je přístupné na IP adrese rozhraní Eth1 nebo Eth2 prostřednictvím přímého připojení k němu.
Poznámka Aby mohla být navázána ethernetová komunikace, měl by mít notebook či počítač pevnou IP adresu ve stejné podsíti jako připojené rozhraní.
> show ifconfig
eth0 Link encap:Ethernet HWaddr 70:F1:E5:00:00:00
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:0 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:6418040 (6.1 MiB) TX bytes:5891577 (5.6 MiB)
eth1 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.1.3 Bcast:192.168.1.255 Mask:255.255.255.0
UP BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth2 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.2.3 Bcast:192.168.2.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:62 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:4903550 (4.6 MiB) TX bytes:5797191 (5.5 MiB)
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:200 errors:0 dropped:0 overruns:0 frame:0
TX packets:200 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:1145456 (1.0 MiB) TX bytes:1145456 (1.0 MiB)
rad1 Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2
inet addr:10.10.10.1 Bcast:10.10.10.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:87269 errors:0 dropped:17 overruns:0 frame:0
TX packets:111408 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:500
Montáž modulu cnReach
Modul cnReach můžete umístit na horizontální plochu nebo při použití volitelné montážní sady na lištu DIN. Rádiová zařízení cnReach MUSÍ být instalována v interiéru nebo ve skříni chráněné před povětrnostními vlivy. Moduly cnReach nejsou určené k venkovní instalaci.
Upozornění
Dbejte na to, aby nebyli pracovníci vystaveni nebezpečně silnému vysokofrekvenčnímu záření. Zařízení začíná záření vysílat okamžitě po připojení k napájení.
Dodržujte tyto pokyny:
Nikdy nepracujte před anténou, pokud je modul cnReach pod napětím.
Před připojováním nebo odpojováním anténního připojovacího kabelu vždy modul cnReach odpojte od napájení.
Postup nasazení
Úspěšné nasazení sítě je takové, které proběhlo předvídatelně, má dlouhodobě dobrý výkon a rychle se vzpamatovává z neočekávaných stavů. Naše zkušenosti v oblasti odstraňování problémů se sítěmi nás naučily brát při plánování, nasazování a opravách sítě v úvahu níže uvedené aspekty. Tento postup vám pomůže s úspěšným nasazením sítě.
Plánování
- Seznamte se s tím, jak hodlá zákazník síť využívat a jaká kapacita je potřeba. To platí zejména při práci s úzkopásmovými kanály v licencovaném spektru. Vezměte v úvahu cykly síťových výzev a velikost jednotlivých výzev, a to zejména při plánování sítí typu PMP.
- Před první instalací provedte laboratorní zkoušky rádiových zařízení s požadovaným vybavením. Zvlášt důležité je to v případě, že používáte zařízení komunikující po sériovém nebo univerzálním rozhraní, kdy je třeba ověřit schémata zapojení, kabeláž a nastavení modulů cnReach.
- Pro všechna spojení provedte studii trasy pomocí nástroje LINKPlanner od společnosti Cambium Networks.
- Nastavení rádiových zařízení naplánujte tak, abyste s ohledem na očekávanou sílu signálu, rádiový šum a překrývající se sítě dosáhlí požadovaného výkonu.
• Prohlédněte místo instalace a proměřte úroveň šumu v používaném pásmu. - Sepište seznam vybavení včetně rádiových zařízení a příslušenství k nim, konektorů, kabeláže, adaptérů, antén, stožárů a tyčí, držáků atd.
LINKPlanner
- Software LINKPlanner od společnosti Cambium Networks a jeho uživatelská příručka je ke stažení na stránkách podpory:
http://www.cambiumnetworks.com/linkplanner
- LINKPlanner importuje profily tras a předpovídá jejich přenosovou rychlost a spolehlivost. Návrháři systému díky němu mohou vyzkoušet různé výšky antén a nastavení vysílacího výkonu. Výstupem je montážní zpráva obsahující parametry pro nastavení, orientaci a provoz. Můžete ji použít k porovnání předpokládaného a skutečného výkonu spojení.
Průzkum lokality
Pří průzkumu lokality je třeba na místě instalace pomocí analyzátoru spektra nebo jiného vhodného přístroje pro měření spektra zjistit úroveň šumu v požadovaném pásmu.
- Společnost Cambium Networks to považuje za důležitou součást instalace běžných sítí, protože úroveň šumu v pásmu lze pak vzít v úvahu už při návrhu sítě.
- Při průzkumu lokality dále prověřte případné stávající koaxiální přenosové linky, propojovací kabely, přepěťové ochrany a antény z hlediska ztráty odrazem a činitele stojatého vlnění.
Zjistěte potenciální zdroje rušení způsobeného jinými systémy v dané lokalitě.
Montáž
- Pomocí kompasu nasměrujte anténu podle magnetického azimutu tak, jak doporučuje montážní zpráva sestavená softwarem LINKPlanner.
-
Podle výsledků v grafickém uživatelském rozhraní diagnostického nástroje RF Ping vyladte orientaci antény tak, abyste dosáhli co nejlepší hodnoty RSSi. Můžete ji porovnat s hodnotou, kterou předpokládal LINKPlanner. Jakékoli odchylky od hodnoty předpokládané nástrojem LINKPlanner před dokončením montáže odůvodněte.
-
Rádně dotáhněte všechny mechanické spoje.
- Na všechna nekrytá anténní i elektrická spojení použijte vhodný materiál pro ochranu před povětrnostními vlivy.
- Po dokončení montáže hardwaru (tj. antény a kabelu) změřte pomocí rádiového nebo spektrálního analyzátoru spodní hladinu šumu. Pomocí vestavěného analyzátoru spektra lze změřit úroveň šumu v použitém kanálu a sousedních kanálech.
- Porovnejte skutečně dosaženou sílu signálu s jeho očekávanou silou vypočtenou při studii trasy.
- Než místo montáže opustíte, provedte testy výkonu a latence pomocí vestavěného diagnostického nástroje RF Throughput, případně nástroje na měření výkonu, například iperf.
- Nakonec si před odchodem ověřte u zákazníka, že se mu podařilo úspěšně vyzkoušet prénos dat.
Odhalování problémů
Získejte od zákazníka statistiku úspěšnosti a neúspěšnosti hlavních výzev SCADA.
- Zaznamenejte nastavení rádiového zařízení (snímkem obrazovky, případně aktuálním konfiguračním souborem).
- Zaznamenejte statistiku rádiového provozu (snímkem obrazovky nebo jinak).
- Zaznamenejte statistiku sítě LAN (snímkem obrazovky nebo jinak).
- Zaznamenejte statistiku terminálového serveru (snímkem obrazovky nebo jinak).
- Pomocí rádiového nebo spektrálního analyzátoru provedte měření šumu.
- Z prístupového bodu na problémovém spojení získejte záznam údajů z diagnostického slotu.
- Sítovým analyzátorem (též analyzátor instalace, kabelový a anténní tester) proměřte ztráty na kabelech a na anténě.
Produktový leták - pouze pro 450MHz produkt
Určení
Rádiová zařízení Cambium Networks řady cnReach N500 450 MHz ETSI RED podporují přenos dat po mikrovlných spojích typu Point to MultiPoint (PMP), Point to Point (PTP) a Back to Back Repeater (BTB). Jsou určena k profesionálnímu užití a výhradně k venkovnímu upevnění. Tato rádiová zařízení se dodávají s konektorem pro připojení externi antény.
Instalace a provoz
Instalace a provoz tohoto zařízení jsou poměrná komplexní. Společnost Cambium tedy doporučuje odbornou instalaci a správu systému, která mimo jiné zajistí soulad provozu s platnými předpisy regionu, kde se zařízení provozuje. Dodržujte pokyny uvedené v tomto letáku. Další pokyny ohledně instalace a provozu PMP, PTP a BTB naleznete v uživatelské přirúčke z zařízení, viz odkaz niže.
Pracovník zajišťující montáž musí být dostatečně kvalifikovaný a je zodpovědný za:
- Znalost příslušných platných národních předpisů včetně předpisů o rádiovém provozu, elektrických instalacích, ochrané proti přepětí a předpisů o práci ve výškách.
• Montáž podle pokynů společnosti Cambium Networks
• Ověření souladu nastavení zařízení s národními a regionálními předpisy
Během montáže dodržujte uvedené pokyny. Zajistíte tím soulad zařízení s národními předpisy.
- Ověřte u zařízení řady N500 450 MHz ETSI RED aktuálnost firmwaru (cnReach_01-20 nebo novější). Software je k dispozici na stránce centra podpory Cambium, viz odkaz níže.
Bezpečnostní informace o produktu
Dodržujte následující bezpečnostní pokyny:
- Během montáže nepřipojujte zařízení k napájení. Před každým servisním zásahem odpojte zařízení od zdroje napájení.
- Zapnutý vysilač vydává v blízkosti antény zdravi škodlivé radiofrekvenční záření.
• U produktů řady NS00 450 MHz dodržujte niže uvedenou minimální bezpečnou vzdálenost.
- Umistěte zařízení tak, abyste škodlivému záření nikoho nevystavili.
- Při práci ve výškách dbajte maximální opatrnosti. Dodržujte národní předpisy o práci ve výškách. Využívejte služeb odborně způsobilých pracovníků.
- Při práci v blízkosti elektrických vedení dbejte maximální opatnosti.
• Kabeláž by měl vždy instalovat kvalifikovaný elektrikář. - K napájení zařízení vždy používejte určený napájecí zdroj platformy Cambium NS00 450 MHz ETSI RED. Pokud určený zdroj dodaný společností Cambium nepoužijeta, může dojit k poškození zařízení a ohrožení bezpečnosti.
-
Konstrukce, zařízení a osoby musí být chráněny proti elektrostatickému výbojíc
-
umistěním zařízení do zóny chráněné proti bleskům a
• Instalaci vhodných bleskosvodů, které výboj odvedou
• do země preferovanou cestou. -
Je nutné provést propojení se zemi a zajistit svody přechodného přepětí. Použijte přepěťovou ochranu určenou společností Cambium.
- Připojovací kabely vystavené venkovnímu prostředí musí být určené pro venkovní užití. Použijte kabely doporučené společností Cambium.
Zařízení se provozují v těchto frekvenčních pásmech a s uvedeným maximálním provozním výkonem:
| Provozní frekvenční pásmo | Standard EU | Maximální povolený výkon (EIRP) | Povolené cůltí | Zařízení N500 podporující toto frekvenční pásmo |
| 406 – 470 MHz | EN 300 113 | 8 W / 39 dBm | Určeno pro užití ve viech zemích EU na základě licence | Všechna zařízení řady cnReach 450 MHz ETSI RED |
U zařízení řady N500 450 MHz ETSI RED instalovaných v EU odpovídá minimální bezpečná vzdálenost mezi zařízením a osobami 2,52 m.
Provoz v EU - Omezení a požadavky na povolení k použití:
- Toto zařízení se smí provozovat pouze ve skřiních chráněných proti působení venkovního prostředí.
- Zařízení řady Cambium N500 450 MHz ETSI můžete provozovat v licencovaných frekvěnčních pásmech v souladu s určenými frekvencemi v jednotlivých zemích. Provozovatelé a koncoví uživatelé musí zajistit, že se zařízení bude instalovat i provozovat v souladu s předpisy platnými v dané zemi a bude mít všechny potřebné licence a povolení.
Zjednodušené prohlášení o shodě pro EU
Výrobce, Cambium Networks Ltd., tímto prohlašuje, že rádlová zařízení typu cnReach N500 450 MHz ETSI RED splňují požadavky směrnice 2014/53/EU. Úplné znění EU prohlásení o shodě je k dispozici na internetové adrese http://www.cambiumnetworks.com/ec_dofc
Směrnice o odpadních elektrických a elektronických zařízeních (OEEZ)
Nevyhazujte elektrická a elektronická zařízení ani elektrické a elektronické přístušenství do domovního odpadu. V některých zemích a regionech fungují systémy zajistující sběr odpadních elektrických a elektronických zařízení. V zamich Evropské unle kontaktujte zástupce svého dodavatele zařízení nebo centrum podpory společnosti Cambium Networks a požádejte o informace o systému sběru odpadu ve své zemi.
Užitečné webové odkazy
Uživatelská příručka: https://www.cambiumnetworks.com/guides Technické školení: https://learning.cambiumnetworks.com Centrum podpory Cambium: https://support.cambiumnetworks.com
French (FR)
