HASZNÁLATI ÚTMUTATÓ cnReach N500 Cambium Networks

Aktuális szoftververzió....125

Alapértelmezett bejelentkezési adatok....125

Hozzáférés a használói felülethez 125

A Cambium Networks elérhetőségei....126

A CNREACH RENDSZER ÖSSZETEVŐI 127

Rádió modul....127

Tartozékok, kiegészítők....128

Ismeretlen IP-cím kiderítése....134

A CNREACH MODUL ELHELYEZÉSE....138

A TELEPÍTÉS MENETE 139

Tervezés....139

LINKPlanner....139

Helyszíni felmérés....139

Telepítés....139

Hibaelháritás 140

TERMÉKÚTMUTATÓ - CSAK A 450 MHZ-ES TERMÉKEKHEZ 141

GERMAN (DE) 142

KURZÜBERSICHT 142

Aktuális szoftververzió

Ez az útmutató a 01-31 számú rendszerkiadás alapján készült, amely a következő szoftververziókat tartalmazza; ezek letölthetők a Cambium Networks támogatási webhelyéről:

https://support.cambiumnetworks.com/files/n500/

Firmware OS-hez:	cn-EBX.5.2.17e_update
rádióhoz:	rf_1.48.17487-400 (450 MHz FCC modellhez)
	rf_1.48.17487-400g2 (450 MHz ETSI RED modellhez)
	rf_1.48.17487-700g2
	rf_1.48.17487-900
	rf_1.48.17487-200
Opcionális szoftvermodulok:	cs-5.2.17d_module (nagy rendelkezésre állású 1+1 állomáshoz)
	wr-5.2.17d_module (vezetékcsere funkcióhoz)

Figyelem! Vegye figyelembe, hogy a rádió sávjától függően különböző rádiófirmware fájlok vannak! A sáv a fájlnévben jelezve van (pl. 450 = 450 MHz-es rádiók; 900 = 900 MHz).

Alapértelmezett bejelentkezési adatok

Gyárilag beállított IP-cím:	192.168.0.3
Gyárilag beállított felhasználónév:	admin
Gyárilag beállított jelszó: admin

Ha nem sikerül hozzáférnie a használói felülethez, tájékozódjon a RÖVID ÚTMUTATÓ Ismeretlen IP-cím kiderítése részéből.

Hozzáférés a használói felülethez

A használói felületet közvetlenül Ethernet porton keresztül vagy aktív rádiókapcsolattal, webes böngészőprogramból lehet megnyitni, biztonságos HTTPS kapcsolatot létesítve (vagy HTTP kapcsolattal, ha a rádió úgy van beállítva).

• Ügyeljen arra, hogy a laptop olyan IP-címmel legyen konfigurálva, ami megfelel a gyárilag beállított IP-cím szerinti alhálózatnak.
• Az URL-mezőbe gépelje be a https://-et; pl. https://192.168.0.3
• Ha most próbál először https kapcsolattal csatlakozni, a böngészőprogram lehet, hogy biztonsági figyelmeztetéssel áll elő. Mivel a tanúsítványok általában teljesen megfelelt domainnevekhez tartoznak, nem pedig egy-egy IP-címhez, az ilyen figyelmeztetés normális dolog.

A Cambium Networks elérhetőségei

Támogatási webhely: http://support.cambiumnetworks.com/

Honlap: http://www.cambiumnetworks.com

Forgalmazással kapcsolatban: [e-mail]

Telefonszámlista: http://www.cambiumnetworks.com/contact

Cím: Cambium Networks

Suite 360

3800 Golf Road

Rolling Meadows, IL 60008

A cnReach rendszer összetevői

Rádió modul

Egy cnReach rendszer a következő összetevőkböl áll:

- Különböző frekvenciasávokhoz kapható rádió modulok; a spektrumhoz való hozzáférés függ a földrajzi elhelyezkedéstől és a használandó spektrumhoz való saját hozzáférésüktől:

■ Frekvenciák

• Licencelt és licenceletlen 900 MHz

- FCC modellek

– Ausztráliai modellek

- Licencelt 757-758 és 787-788 MHz, kizárólag USA esetére

• Licencelt 450 MHz

- ETSI RED modellek (406 - 470 MHz)

– US/FCC modellek (406-430 és 450-470 MHz)

- Licencelt 220 MHz (217 - 222 MHz), kizárólag USA esetére

■ Egy- vagy kétsávú rádiómodulok

- Beépített analóg/digitális I/O-val ellátva vagy anélkül

• Tartozékok, kiegészítők

■ 24 VDC tápegységek (tégla alakú AC bemeneti egységek vagy DIN sínes rögzítéshez való AC tápegységek)

■ Yagi, Omni és „ostor” antennák

A Yagi és az Omni antennák beszerezhetők telepítőkészlettel vagy anélkül; annak tartalma: kábelek, túlfeszültség-csillapító, földelő, valamint időjárásvédelmi elemek

■ Rögzítőelemek DIN sínhez

DB-9 - RJ-45 adapter a rádión lévő soros porthoz való hozzáféréshez

■ Tartalék táp- és I/O-csatlakozók

LINKPlanner

■ Egy tervező- és telepítőeszköz a Cambium Networkstól

- Könnyen használható, a Google Earth és a Google Maps szolgáltatással összehangolt grafikus felület

- Összeköttetés minőségének és megbízhatóságának becslése

- Kelléklistát ad

- Ad egy telepítési jelentést, hogy ezáltal egyszerűbbé tegye a cnReach rádiók telepítését és behangolását

- A LINKPlanner ingyenesen letölthető a Cambium Networks webhelyéről: http://www.cambiumnetworks.com/linkplanner

• cnMaestro

- Teljes életciklusra irányuló hálózatkezelési megoldás Cambium Networks berendezésekre alapozott hálózatokhoz.

- Támogatja az újonnan történő csatlakozások, a működési mutatók, hibák és konfigurációk egységesített megjelenésű kezelését

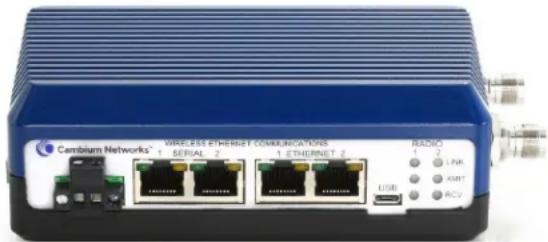

Cambium Networks® WIRELESS ETHERNET COMMUNICATIONS 1 SERIAL 2 1 ETERNET 2 RADIO 1 2 LINK XMT RCV USB

- Felhőből futó és helybe telepített verzió egyaránt rendelkezésre áll.

- A cnReach rádiókat gyakran NEMA-dobozba telepítik, mivel a cnReach rádiók és tápegységek nem valók víznek vagy pornak kitett környezetbe.

Tartozékok, kiegészítők

IO-expander

Az IO-expander egy rádió nélküli cnReach modul. Ennek a használatával lehet szélessávú hálózatot soros vagy analóg-digitális I/O-val, keskenysávú hálózatot pedig további I/O-val kibővíteni. Hálózatba szervezés és hálózatkezelés szempontjából ugyanúgy kezelhető és konfigurálható, mint egy cnReach rádió.

NB-N500001A-US	N500 IO-expander
NB-N500002A-US	N500 tápcsatlakozó, tartalék
NB-N500003A-US	N500 IO-csatlakozó, tartalék
NB-N500004A-US	N500 rögzítőelem DIN sínhez
NB-N500005A-US	N500 RJ45-DB9 adapter
NB-N500013A-GL	Tápegység, AC-ről 24 VDC-re, DIN SÍNES RÖGZÍTÉSÜ
NB-N500006B-US	N500 tápegység AC-ről 24 VDC-re, amerikai (US) tápkábellel
NB-N500011B-GL	N500 tápegység AC-ről 24 VDC-re (hálózati tápkábel nélkül)

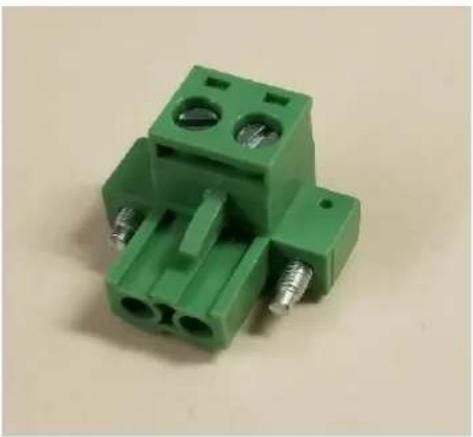

Mindegyik cnReach rádiómodulhoz gyárilag tartozik egy tápcsatlakozó és egy I/O csatlakozó. Az itt felsorolt modellek elveszett vagy károsodott csatlakozók pótlására szolgálnak. Az alábbi képen a tartalék tápcsatlakozó és a tartalék I/O-csatlakozó látható.

Rögzítőelem DIN sínhez

A DIN sínhez való rögzítőelem révén a cnReach modul szabványos DIN sínre szerelhető.

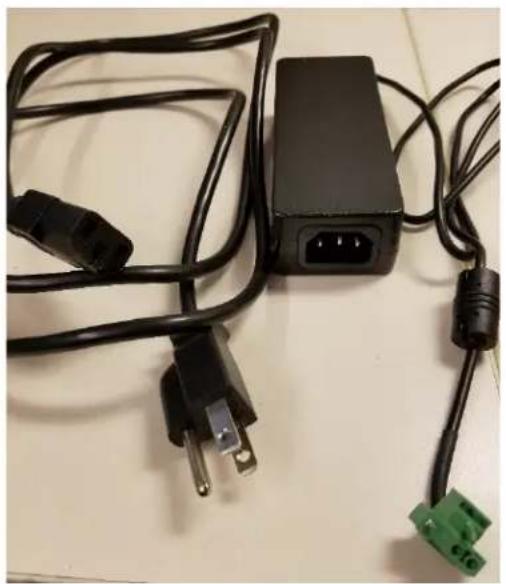

A Cambium a cnReach-hez két tápegységet kínál. Az első egy tégla alakú AC-adapter; ez jól jöhet asztali kipróbáláshoz vagy szabályozott hőmérsékletű környezetekbe. A második egy DIN sínhez való tápegység; ez tágabb hőmérséklet-tartományt enged meg, és NEMA-dobozba, egy DIN sínes rögzítésű cnReach rádió mellé beszerelhető.

Figyelem! A DIN sínes tápegységhez gyárilag NEM tartozik hálózati tápkábel. Ha nem amerikai (US) dugaljat használó országba rendelne tégla alakú tápegységet, akkor ajánljuk figyelmébe a tápkábel nélkülit.

N500 tápegység AC-röl 24 VDC-re, amerikai (US) tápkábellel

NB-N500011B-GL

N500 tápegység AC-röl 24 VDC-re (hálózati tápkábel nélkül)

NB-N500013A-GL

Tápegység, AC-ről 24 VDC-re, DIN SÍNES RÖGZÍTÉSÜ

Antennák

Teljes rendszer telepítésének az elősegítésére a Cambium Networks kínálatában, többféle antenna és telepítőkészlet található.

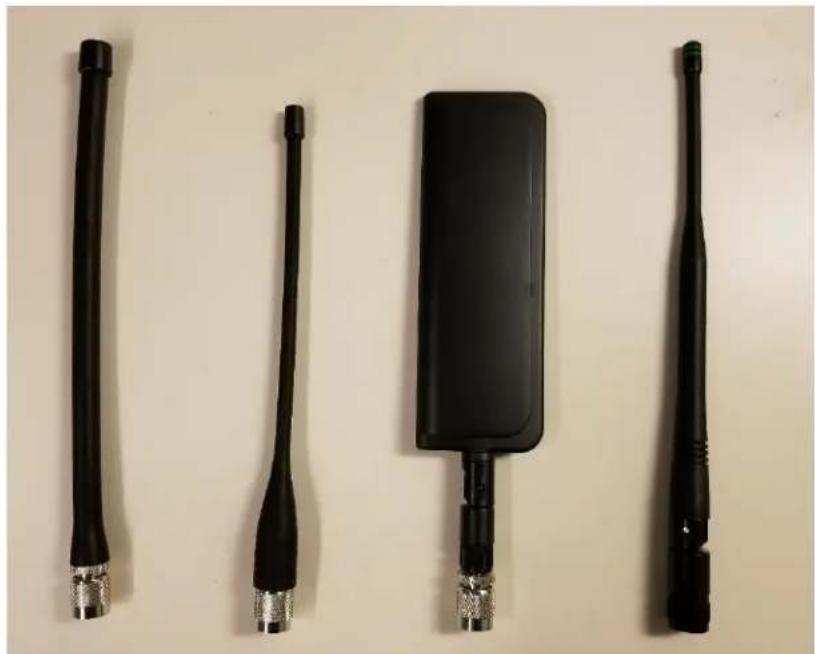

Asztali kipróbáláshoz és tesztekhez rendelkezésre áll egy sor ostor kialakítású, alacsony nyereségű omni antenna, sávhoz méretezve.

NB-N500008A-US	N500 900 MHz-es ostorantenna
NB-N500009A-US	N500 700 MHz-es ostorantenna
NB-N500010A-US	N500 450 MHz-es ostorantenna
NB-N500012A-US	N500 220 MHz-es ostorantenna

Ezen ostorantennák nyeresége általánosságban egyszeres vagy 0 dB körüli erősítést eredményez. Az alábbi képen ostorantennák láthatók (balról jobbra: 220 MHz, 450 MHz, 700 MHz és 900 MHz).

Vegye figyelembe, hogy a 220 MHz-es és a 450 MHz-es ostorantennákat a frekvenciához való optimális illeszkedés érdekében méretre kell metszeni. A helyes hossz megállapításához mindegyik antennához mellékelünk egy útmutató lapot. Az útmutató lapokat az alábbi kép szemlélteti:

A Cambium az ostorantennákon kívül, helyszíni telepítésekhez biztosít Yagi antennákat is, valamint egy omni antennát. Az ezekhez az antennákhoz tartozó műszaki adatlapok a Cambium webhelyén megtalálhatók.

Modellszám Cambium leírás
NB-N500020A-GL	Yagi antenna, 900 MHz 6,5 dBd, egy pol.
NB-N500021A-GL	Yagi antenna, 900 MHz 10 dBd, egy pol.
NB-N500022A-GL	Yagi antenna, 700 MHz 10 dBd, egy pol.
NB-N500024A-GL	Yagi antenna, 406-430 MHz 6,5 dBd, egy pol.
NB-N500025A-GL	Yagi antenna, 406-430 MHz 10 dBd, egy pol.
NB-N500026A-GL	Yagi antenna, 450-470 MHz 6 dBd, egy pol.
NB-N500027A-GL	Yagi antenna, 450-470 MHz 10 dBd, egy pol.
NB-N500042A-GL	Yagi antenna, 215-225 MHz, 6,5 dBd, egy pol.
NB-N500029A-GL	NB-N500029A-GL
NB-N500044A-GL	NB-N500044A-GL
NB-N500045A-GL	NB-N500045A-GL
NB-N500053A-GL	NB-N500053A-GL
NB-N500046A-GL	NB-N500046A-GL
NB-N500030A-GL	Yagi antenna telepítőkészlettel, 900 MHz 6,5 dBd, egy pol.
NB-N500031A-GL	Yagi antenna telepítőkészlettel, 900 MHz 10 dBd, egy pol.
NB-N500032A-GL	Yagi antenna telepítőkészlettel, 700 MHz 10 dBd, egy pol.
NB-N500034A-GL	Yagi antenna telepítőkészlettel, 406-430 MHz 6,5 dBd, egy pol.
NB-N500035A-GL	Yagi antenna telepítőkészlettel, 406-430 MHz 10 dBd, egy pol.
NB-N500036A-GL	Yagi antenna telepítőkészlettel, 450-470 MHz 6 dBd, egy pol.
NB-N500037A-GL	Yagi antenna telepítőkészlettel, 450-470 MHz 10 dBd, egy pol.
NB-N500052A-GL	Yagi antenna telepítőkészlettel, 215-225 MHz, 6,5 dBd, egy pol.
NB-N500041A-GL	Antennatelepítő-készlet, 50 láb

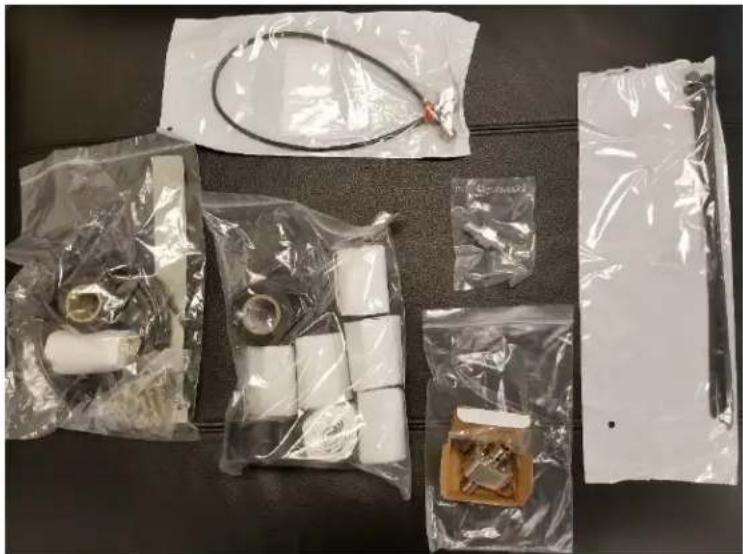

A Yagi antennák önálló egységként (két láb hosszú vezetékkel) vagy mellékelt telepítőkészlettel is rendelhetők. Telepítőkészletes Yagi esetében az antennához gyárilag mellékelve vannak az alábbi képen látható elemek:

Csatlakoztatott 25 hüvelykes kábel
• Földelőkészlet
Időjárásvédő-készlet
- Válaszfalra szerelhető RF-túlfeszültségvédő
Egy db két láb hosszú átalakító-kábel (N-ről TNC-re)
• Gyorskötözök

- További N csatlakozó (arra az esetre, hogyha rövidíteni kellene a 25 vagy 50 láb hosszú bekötőkábelt).

Az omni antenna önálló egységként rendelhető. Az NB-N500041A-GL telepítőkészlethez - kulcsra készebb telepítés érdekében - egy ötven lábas kábel tartozik, amely kompatibilis az omnival.

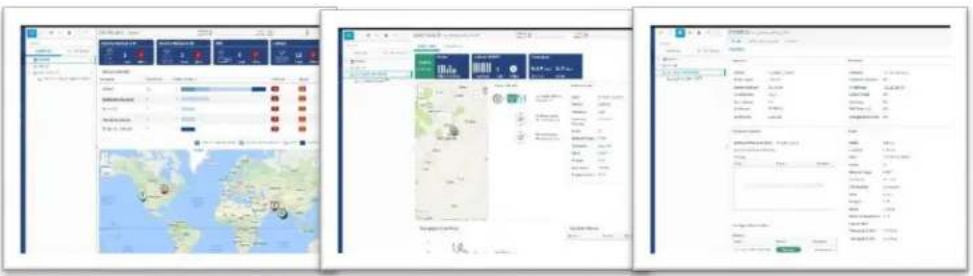

A cnMaestro alkalmas a cnReach kezelésére. A cnMaestro helybe telepített és felhő alapú változatban is rendelkezésre áll; a felhős változat 2018 végére támogatni fogja a cnReach-et.

A cnMaestro és szoftverletöltések vonatkozásában további információk találhatók a Cambium Networks webhelyén http://www.cambiumnetworks.com/linkplanner

A szerver telepítésével és konfigurálásával kapcsolatban a cnMaestro dokumentációjából tájékozódjon. A cnReach eszközök cnMaestro-hoz való konfigurálásáról a 2. fejezetből tájékozódhat: Rendszerkonfiguráció.

Néhány cnReach-specifikus cnMaestro-funkció:

Helyszínre telepítés Felhőben lévő webportál,ügyfélnél lévő VMware OVABöngésző alapú webes felület
Szemléltetés Teljes láthatóság a hálózaton átTámogatva van: ePMPTM, cnPilotTM, PMP, cnReachTM többtermékes nézetekAccess és Backhaul nézet,WLAN nézetIloT nézet (cnReach-hez)Hierarchikus eszközfa,Google Maps-integráció,eszközaggregációkHálózat, torony, helyszín, AP-csoport
Monitoring Leltár táblázatDedikált eszköz-kezelőpanelek,térképek és térképmódokStatisztika és trendek
Adatok és jelentések	Statisztikai jelentések exportálása CSV-beRESTful monitoring API;táblázatok exportálása CSV vagy PDF formátumban;grafikus jelentések (Q4/17)figyelmeztetések e-mailben (Q3/17)WebHooks API (Q4/17)
Adminisztráció Több adminisztrátor (max. 10);szerepkör szerinti hozzáférésAdminisztrátori munkamenet-láthatóság
Onboarding és provisioning Automatikus onboardinghozsablon konfigurálása (Q4/17)Csoportos szoftverküldés (Q4/17)Szoftverfrissítés (Q4/17)
Hibaelhárítás és diagnosztika	Tower-to-Edge nézet;helyzetfüggő riasztások, eseményekRiasztás előzmények
Biztonsági funkció SSL alapú kommunikáció;nincs bejövő internet-hozzáférésForgalom útvonalán kívülre helyezveTűzfalakkal és NAT-tal együttműködő

LINKPlanner

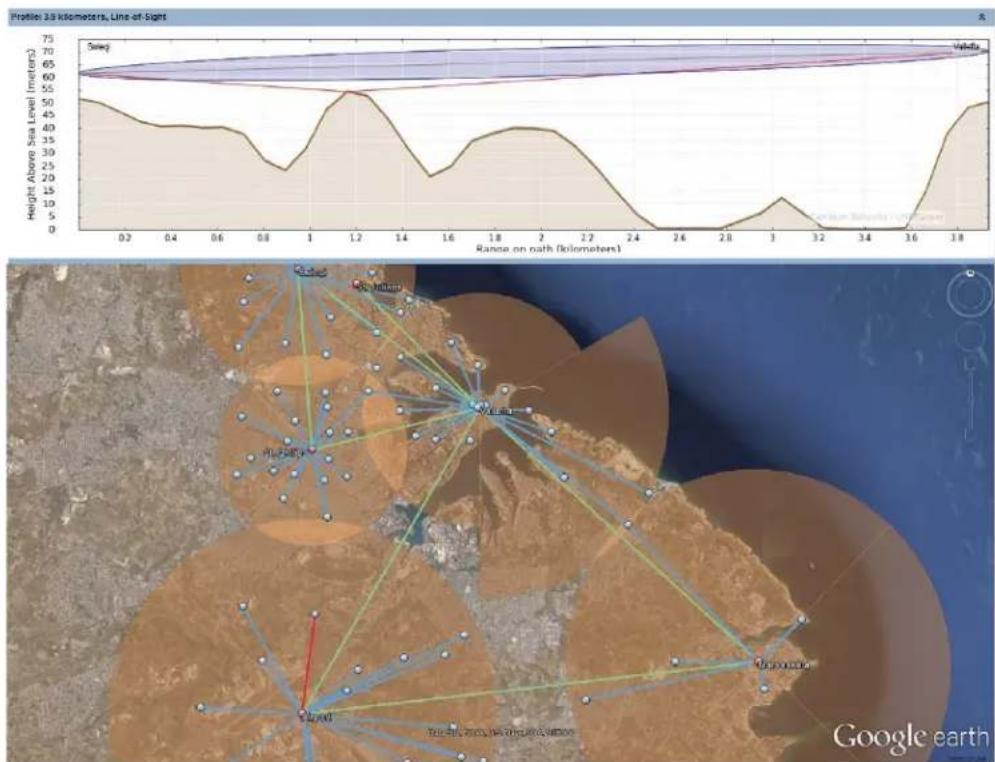

A LINKPlanner a point-to-point és a point-to-multipoint megoldásainkhoz való; könnyen és gyorsan tervezhet vele hálózatokat, telepítés és költség szempontból optimalizálva. A LINKPlanner egy ingyenes, könnyen használható összeköttetés-tervező eszköz, amely a Cambium Networks támogatási webhelyéről letölthető. A cnReach-telepítést segíthetik például a következő funkciók:

• Szokatlan környezetbe is tervezhet nagy megbízhatóságú vezeték nélküli összeköttetést.
• Egy adott összeköttetést, valamint egyidejűleg több összeköttetést is lehet tervezni és optimalizálni.
• Megtervezhet egy teljes, PTP és PMP termékeket is magában foglaló projektet.
• Számításokat végezhet licencelt és licenceletlen termékekhez egyaránt.
• Automatikusan be tud töltődni az útvonalak szintmetszete, valamint környezeti tényezők, mint például az eső által okozott csillapítás.
• A Google™ Earth szolgáltatáson keresztül a teljes point-to-point vezeték nélküli hálózatról sokrétű áttekintés jeleníthető meg.
• Végezhetők „mi lenne, ha” próbák különböző földrajzi körülmények, távolságok, antennamagasságok és adóteljesítmények alkalmazásával úgy, hogy azoknak a működési jellemzőkre gyakorolt hatása azonnal láthatóvá váljon.
• Generálhatók a várható működési jellemzőkre vonatkozó jelentések, és azok eligazítást adhatnak az időtakarékos telepítéshez.
• Létrehozhat PMP és PTP hálózatokhoz egy kiegészítőket is tartalmazó kelléklistát.

Ismeretlen IP-cím kiderítése

A rádió IP-címét a felhasználó bármikor megváltoztathatja. A különböző interfészekhez különböző IP-címek is rendelhetők; Eth1, Eth2, Radio1, Radio2 layer 3 routing alkalmazása esetén. Ha a rádió IP-címe ismeretlen, a

parancssoros felület (CLI) használatával lehet kideríteni az IP-t vagy visszaállítani a rádió gyárilag beállított IP-címét és konfigurációját.

Figyelem! Ha a parancssoros felületen visszaállítja a rádiót a gyári állapotba, azzal a rádió RF és hálózati beállításait is visszaállítja; ez az összes aktív RF kapcsolatot ejti.

Ha a számítógépe a rádió gyári IP-címének megfelelő alhálózaton van, és a kommunikálás nem sikerül, akkor lehet, hogy megváltoztatták a rádió IP-címét. Korábban telepített rádiók esetében ez gyakran előfordul.

Megjegyzés Érdemes lehet világos színű szigetelőszalagot ragasztani a rádió alsó felületére, és filctollal rávezetni minden IP-módosítást.

Az ön számára szükséges IP-cím kiderítéséhez a következő eszközöket használja:

• Átalakító kábel, sorosról USB-re
  • Szabványos CAT5 Ethernet kábel
  • cnReach N500 átalakító, DB-9-ről RJ-45-re

Csatlakoztassa a soros-USB kábelt a számítógéphez, és telepítse az eszközkezelőket a gyártói útmutatásnak megfelelően (kivéve, ha az operációs rendszer magától felismeri az eszközt).

1 Jegyezze fel az operációs rendszer által az adott eszközhöz kijelölt COM Port számát.
2 Csatlakoztassa a RJ-45-DB9 átalakítót a soros-USB kábelen lévő DB9 soros porthoz.
3 Dugja be a CAT5 Ethernet kábelt az RJ-45-DB9 átalakítóba.
4 Nézzen a rádión lévő soros (SERIAL) portokra. Az a soros port a CLI port, amelyiknél narancssárga led villog. Dugja be a Cat5 Ethernet kábelt.

Figyelem! A cnReach N500 rádiók a soros és az Ethernet portokhoz egyaránt RJ-45 csatlakozókat használnak. Vagyis Ethernet kábelt soros portba is dughat, illetve fordítva

5 Inditson el egy terminálemulátort (például Teraterm, PuTTY vagy HyperTerminal), és kapcsolódjon vele a PC COM Portjához, 115200 8N1 módban.

6 Nyomja meg az Entert. Ekkor be kell jelentkeznie. Felhasználónév: admin

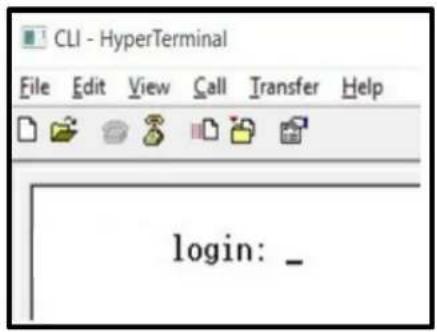

CLI - HyperTerminal File Edit View Call Transfer Help login: _

7 Gépelje be, hogy show ifconfig. Az eredeti interfészkonfiguráció (bridge) esetében csak VLAN1-hez jelenik meg IP-cím.

> show ifconfig
eth0	Link encap:Ethernet HWaddr 70:F1:E5:00:00:00 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:78331 errors:0 dropped:0 overruns:0 frame:0 TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:1000 RX bytes:6290948 (5.9 MiB) TX bytes:5780242 (5.5 MiB)
eth1	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST MULTICAST MTU:1500 Metric:1 RX packets:0 errors:0 dropped:0 overruns:0 frame:0 TX packets:0 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth1.1	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST PROMISC MULTICAST MTU:1500 Metric:1 RX packets:0 errors:0 dropped:0 overruns:0 frame:0 TX packets:0 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth2	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:78331 errors:0 dropped:0 overruns:0 frame:0 TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:4882659 (4.5 MiB) TX bytes:5687626 (5.4 MiB)
eth2.1	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1 RX packets:78331 errors:0 dropped:0 overruns:0 frame:0 TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:4882659 (4.5 MiB) TX bytes:5687626 (5.4MiB)
lo	Link encap:Local Loopback inet addr.:127.0.0.1 Mask:255.0.0.0 UP LOOPBACK RUNNING MTU:16436 Metric:1 RX packets:179 errors:0 dropped:0 overruns:0 frame:0 TX packets:179 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:1023108 (999.1 KiB) TX bytes:1023108 (999.1 KiB)
radl	Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:86289 errors:0 dropped:0 overruns:0 frame:0 TX packets:110240 errors:0 dropped:0 overruns:O carrier:O collisions:O txqueuelen:SOO RX bytes:7999518 (7.5 MiB) TX bytes:8173919 (7.7 MiB)
radl.1	Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2 UP BROADCAST RUNNING PROMISC MULTICAST MTU:150O Metric:1 RX packets:86289 errors:O dropped;O overruns;O frame;O TX packets:110240 errors;O dropped;O overruns;O carrier;O collisions;O txqueuelen;O RX bytes:6781472 (6.3 MiB) TX bytes:8173919 (7.7 MiB)
vlanl	Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2 inet addr.:192.168.0.3 Bcast : 192.168.0.25S Mask : 255.255.255. O UP BROHULCHST RUNNING MULTICAST MTU : 150M Metric : 1 RX packets : 116234 errors : 0 dropped : 0 overruns : 0 frame : 0 TX packets : 82339 errors : 0 dropped : 0 overruns : 0 carrier : 0 collisions : 0 txqueuelen : 0 RX bytes : 8888178 (7.6 MiB) TX bytes : 6196725 (5.9 MiB)

8 Ha a rádió konfigurációja routolt, akkor lehet, hogy az egyes interfészeknek egyedi IP-címük van. Ilyenkor a show ifconfig az egyes fizikai interfészek IP-címét írja ki.

9 A felhasználói felülethez akár az Eth1, akár az Eth2 interfész IP-jén hozzá lehet férni, az adott interfészhez közvetlenül kapcsolódva.

Megjegyzés Ethernet kommunikációs kapcsolat létesítéséhez a laptopnak ill. PC-nek célszerű fix, a csatlakoztatott interfész alhálózata szerinti IP-címet adni.

> show ifconfig
eth0 Link encap:Ethernet HWaddr 70:F1:E5:00:00:00
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:0 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:6418040 (6.1 MiB) TX bytes:5891577 (5.6 MiB)

eth1 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.1.3 Bcast:192.168.1.255 Mask:255.255.255.0
UP BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

eth2 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1

inet addr:192.168.2.3 Bcast:192.168.2.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:62 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:4903550 (4.6 MiB) TX bytes:5797191 (5.5 MiB)

lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:200 errors:0 dropped:0 overruns:0 frame:0
TX packets:200 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:1145456 (1.0 MiB) TX bytes:1145456 (1.0 MiB)

rad1 Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2
inet addr:10.10.10.1 Bcast:10.10.10.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:87269 errors:0 dropped:17 overruns:0 frame:0
TX packets:111408 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:500

A cnReach modul elhelyezése

A cnReach modult vízszintes felületre vagy a DIN sínhez való rögzítőelemmel DIN sínre lehet helyezni. A cnReach rádiókat időjárásvédő szekrénybe vagy beltérbe KELL telepíteni. A cnReach modulok kültéri telepítésre nem valók.

Figyelmeztetés

Ügyeljenek arra, hogy a személyzet ne legyen kitéve veszélyes mértékű RF energiának! Az egységek amikor áram alatt vannak, RF energiát sugároznak.

Tartsa szem elött a következő elveket:

Amikor a cnReach modul áram alatt van, semmiképp se tartózkodjon az antenna előtt!

Mielőtt csatlakoztatja vagy leválasztja az antenna bekötőkábelét, minden esetben szüntesse meg a cnReach modul áramellátását.

A telepítés menete

A jól telepített hálózatoknak jellemzője, hogy azokat előre látható módon szerelték fel és állították be, tartósan jól működnek, és váratlan körülmények esetén hamar helyreállnak. A hálózati hibaelhárítások során szerzett tapasztalatainkból tudjuk, hogy a hálózatok tervezését, telepítését és hibaelhárításait az alább felsorolt szempontokkal érdemes végezni. Hálózat telepítéséhez célszerű ezen lépések mentén haladni.

Tervezés

• Értsük meg jól, hogy az ügyfél hogyan használja a hálózatot, és mekkora hálózati forgalmat kell kiszolgálni. Ez különösen lényeges akkor, ha licencelt spektrumon, keskenysávú csatornákon kell dolgozni. Vegyük figyelembe a lekérdezési ciklusokat és az egyes lekérdezések méretét; különösen PMP hálózatok tervezésekor.
• Első helyszínre telepítés előtt teszteljük le a rádiókat asztalon, az alkalmazni kívánt egyéb berendezésekkel. Ez különösen lényeges, amikor huzalozási rajzok, kábelek és cnReach-modulbeállítások megerősítéséhez soros vagy általános célú IO berendezésekkel kell összeköttetéseket megvalósítani.
• A Cambium Networks LINKPlanner használatával mindegyik összeköttetésre vonatkozóan végezzünk útvonalvizsgálatot.
• A kívánt hálózati kapacitás eléréséhez a rádióbeállítások tervezése során vegyük figyelembe a várható jelerősséget, a RF zajt és az átfedő hálózatokat.
• Helyszíni felmérés során vegyünk mintát a sávon belüli zajszintekröl.
• Írjuk össze előre a berendezések listáját: rádiók, azokhoz való kiegészítők, kábelek, csatlakozók, átalakítók, antennák, tornyok/oszlopok, rögzítőelemek stb.

LINKPlanner

• A Cambium Networks LINKPlanner szoftver és a használói útmutató a támogatási webhelyről letölthető: http://www.cambiumnetworks.com/linkplanner
• A LINKPlanner importálja az útvonalhoz tartozó szintmetszetet, és becslést ad az adott útvonal adatátviteli sebességére és megbízhatóságára. A rendszertervező ezáltal kipróbálhat különféle antennamagasságokat és RF teljesítmény-beállításokat. Eredményül ad egy jelentést a telepítéshez, hogy a konfigurálást, az elrendezést és a működtetést milyen paraméterekkel végezzük. A telepítéshez adott jelentés használatával vessük össze az összeköttetések várt és tényleges működési jellemzőit..

Helyszíni felmérés

Helyszíni felmérés során egy spektrumanalizátorral vagy más spektrumvizsgáló eszközzel ellenőrizzük az adott helyszín sávon belüli zajszintjeit.

• A Cambium Networks szerint szokványos hálózatok telepítésekor ez fontos teendő, mivel a sávon belüli zajszintek figyelembe vehetők a hálózattervezés során.
• A helyszíni felmérés további szempontja például, hogy reflexiós csillapítás (return loss) vagy állóhullámarány (VSWR) tekintetében átfésüljük az összes már bekötött koaxiális távvezetéket, átalakítót, túlfeszültségvédőt és antennát.
• Azonosítsuk be az ugyanott lévő rendszerekkel való interferenciák lehetőségét.

Telepítés

• A LINKPlanner által a telepítéshez adott jelentés ajánlásai szerint, iránytű használatával állítsuk az antennákat a mágneses oldalirányszögbe.
• Állítsuk be pontosan az irányt; a grafikus felhasználói felületen a kijelzett RSSi érték optimalizálásához kísérjük figyelemmel az RF Ping diagnosztikai eszköz eredményeit. Ezt az értéket összehasonlíthatjuk a

LINKPlanner-beli becsült értékkel. A LINKPlanner szerinti becsült értéktől való eltéréseket célszerű még a telepítés véglegesítése előtt tisztázni.

• Minden mechanikus csatlakozás legyen stabil, a csavarokat húzzuk meg jól.
• Az időjárásnak kitett RF és elektromos csatlakozásokat mind lássuk el megfelelő időjárásvédő kellékkel.
• A végleges telepített hardverrel (antennák, kábel), rádió vagy spektrumanalizátor használatával mérjünk zajküszöböt (noise floor). A belső spektrumanalizátor használatával végigmérhetjük az adott csatornán és a szomszédos csatornákon lévő zajszinteket.
• Hasonlítsuk össze a ténylegesen vett jel erősségét az útvonalvizsgálatból kapott várható jelerősséggel.
• Mielött elhagynánk a helyszínt, végezzünk átviteli és latenciaidő-teszteket a beépített RF átviteldiagnosztikai eszközzel és/vagy egy átviteli eszközzel (pl. iperf).
• Mielött elhagynánk a helyszínt, végezzünk megerősítő, sikeres ügyféladatos tesztet.

Hibaelhárítás

• Szerezzünk SCADA master-lekérdezésekre vonatkozó „sikeres/sikertelen” ügyfélstatisztikát.
• Jegyezzük fel a rádióbeállításokat (képernyőtartalom és/vagy az aktív konfigurációs fájl révén).
  Rögzítsünk rádióstatisztikát (képernyőtartalomként vagy egyéb módon).
  Rögzítsünk LAN-statisztikát (képernyőtartalomként vagy egyéb módon).
  Rögzítsünk terminálszerver-statisztikát (képernyőtartalomként vagy egyéb módon).
• Végezzünk zajmérést rádióval és/vagy spektrumanalizátorral.
• Problémás összeköttetésen lévő hozzáférési pontról szerezzünk diagnosztikai adatképet (slot capture).
• Hálózatanalizátorral (helyszíni analizátor, kábel- és antennateszter) vizsgáljuk végig a kábelt és az antennát.

Termékútmutató - csak a 450 MHz-es termékekhez

Rendeltetésszerű használat

HU

A Cambium Networks cnReach N500 450 MHz ETSI RED szériájú rádiötermékei Point-to-MultiPoint (PMP), Point-to-Point (PTP) és Back-to-Back Repeater (BTB) mikrohullámú kapcsolaton keresztülli adatátvitelt támogatnak. A rádiöberendezés kizárólag professionzális, költéri, rögzített telepitési környezetekben használandó. A rádiók kölső antennához csatlakoztatott egységként működnek.

Telepítés és üzemeltetés

A termék telepítése és üzemeltatése összetett. A Cambium Networks emiatt javasolja, hogy a termék üzembe helyezési régiójában érvényes előírásoknak való megfelelés érdekében szakember telepítse és kezelje a rendszert. Kérjük, a jelen tajékoztatóban megadott utasítások szerint járjon el. A PMP, PTP és BTB telepításhez és üzemeltatéshez további útmutatást a termék felhasználói útmutatójában, a lenti hivatkozáson taláhat.

A telepítőnek rendelkeznie kell a szükséges képességekkel, ismeretekkel és tapasztalattal a telepítés elvégzéséhez, és a következőkért felelős:

• Az aktuális vonatkozó országos előírások, így a rádiókkal, az elektromos berendezések telepítésével, a túlfeszültság-védelammel és a magaslatokon végzett munkával kapcsolatos előírások ismerete
  • Telepítés a Cambium Networks útmutatása szerint
• Meggyőződés arról, hogy a berendezés beállításai megfelelnek az országos vagy regionális előírásoknak

A telepítés során vegye figyelembe az alábbi fontos utasításokat! Ezáltal fog a berendezés megfelelni az országos előírásoknak.

Győződjón meg arról, hogy az N500 450 MHz ETSI RED szériájú berendezés a legújabb firmware-verzióval van ellátva (cnReach_01-20 vagy újabb verzió). A szoftvert a Cambium Support Centre webhelyén, az alábbi hivatkozáson érheti el.

Termékbiztonsági információk

Tartsa szem előtt a következő biztonsági előírásokat :

• Ügyeljen arra, hogy a berendezés ne legyen áramellátás alatt a telepítés során! Javitás előtt mindig szüntesse meg a berendezés áramellátását!
  • A jeladó működésekor az antennához közel ártalmas rádiófrekvenciás sugárzás van.

• Ügyeljen az N500 450 MHz-es adóantennáktól tartandó alább megadott minimális biztonsági távoiságra!

• Ügyeljen arra, hogy a berendezést olyan helyzetben telepitsék, hogy az ne jelentsen sugárzásveszélyt az emberekre!

• Magaslatokon végzett munka esetén legyen rendkívül óvatos! Tartsa szem előtt a magaslatokban végzett munkával kapcsolatos országos előírásokat! Szakképzett, hozzáértő alkalmazottakkal dolgozzon!
  • Távvazetékek közelében végzett munka esetén legyen rendkívül óvatos!
  • A kábeleket mindig szakképzett villanyszerelővel telepíttesse!

• Mindig a megadott Cambium N500 450 MHz ETSi RED platform tápegységeket (PSUKat) használja a berendezés működtetéséhez! Ha nem a meghatározott, Cambiumtól szármaszó tápegységet használják, az a berendezés meghibásodását eredményezheti, és biztonsági kockázatot okozhat.

- A szerkezeteket, a berendezést és a személyeket a következők betartásával meg kell védeni az elektrosztatikus kisölésektőt-

a berendezés villámvédett helyen való elhelyezése

• megfelelő villámháritók telepítése a túláram szilárd útvonallal vezetett földeléséhez.
• földelő testelés és tranziensfeszültség-csillapító biztosító (tülfeszültségvédő) alkalmazása kötelező. A Cambium által meghatározott tülfeszültségvédőket használja.

- A költéri környezetnek kitett összeköttetésekhez költéri használatra való kábeleket használjon! A Cambium által javasolt kábeleket telepítse.

A termékek a következő frekvenciasávokban működnek, legfeljebb a feltüntetett maximális teljesítményig:

Működésifrekvenciasáv	EU-szabvány	Maximálisteljesítménykorlát (EIRP)	Engedélyezotthasználat	Ezt a frekvenciasávottámogató N500egységek
406-470MHz	EN 300 113	8 watt/39 dBm	Az EU-országokonbelüli, licencelthasználatra való	Minden cnítěach 450MHz ETSI REDsorozatú termékesetében

Az EU-ban üzembe helyezett N500 450 MHz ETSI RED termékek esetében az adóantenna és az emberek közötti minimális biztonságos távolság 2,52 méter.

EU-bell üzemeltetés - Korlátozások és előírások a használat engedélyezéséhez:

• Ez a berendezés kizárólag a környezettől védett térrészekben történő használatra való.
  • A Cambium N500 450 MHz ETSI RED szárlájú termékek licencelt frekvenclasávokban való működésre konfigurílatók; ezekre az egyes országokban frekvenciatevazés vonatkozhat. A működtetőnek vagy végfelhasználóknak gondoskodnik kell arról, hogy a berendezés telepitése és működtetése az adott országra vonatkozó szabályoknak megfelelően törtánjen, valamint be kell szerezniük minden szükséges licencet és egyéb engedályt.

EU-s egyszerűsített megfelelőségi nyilatkozat:

A gyártó (Cambium Networks Ltd) ezúton kijelenti, hogy a következő típusú rádióberendezések megfelelnek az EU 2014/53/EU irányelvének cnReach N500 450 Mhz ETSI RED. Az Európai Unións megfelelőségi nyilatkozat teljes szövege a következő webhelyen érhető el: http://www.cambiumnetworks.com/ec_dofc

Az elektromos és elektronikus berendezések hulladékairól szóló irányely

Elektromos és elektronikus berendezéseket vagy tartozákokat ne helyezzen a háztartási szemétbe. Egyes országokban vagy régiókban begyűjtő rendszarek működnek, amelyek felögyelik az elektromos és elektronikus hulladékokat. Európai Uniós országokban forduljon helyi berendezésszolgáltatójának képviselőjéhez vagy a Cambium Networks támagotási központjához, ha többet szeretne megtudni országa hulladékgyűjtési rendszeréről.

Hasznos hivatkozások

Felhasználói útmutató: https://www.cambiumnetworks.com/guides Műszaki képzés: https://learning.cambiumnetworks.com A Cambium támogatási központja: https://support.cambiumnetworks.com

Kurzübersicht
