BEDIENUNGSANLEITUNG cnReach N500 Cambium Networks

Aktuelle Software-Version 142

Standard-Anmeldinformationen....142

Zugriff auf das User-Interface 142

Kontaktaufnahme zu Cambium Networks....143

CNREACH-SYSTEMKOMPONENTEN 144

Funkmodule 144

Zubehör 145

Unbekannte IP-Adresse ermitteln 151

MONTAGE DER CNREACH-MODULE 155

BEREITSTELLUNGSPROZESS....156

Planung....156

LINKPlanner....156

Standortuntersuchung 156

Installation....156

Aktuelle Software-Version

Diese Anleitung bezieht sich auf die Systemversion 01-31 mit den folgenden Software-Versionen, die von der Cambium Networks-Support-Webseite heruntergeladen werden können:

https://support.cambiumnetworks.com/files/n500/

OS firmware:	cn-EBX.5.2.17e_update
Funkmodul- Firmware:	rf_1.48.17487-400 (450 MHz FCC Modelle)rf_1.48.17487-400g2 (450 MHz ETSI RED Modelle)rf_1.48.17487-700g2rf_1.48.17487-900rf_1.48.17487-200
Optional Software Modules:	cs-5.2.17d_module (für High-Availability 1+1 Station)wr-5.2.17d_module (für den Kabelaustausch)

Achtung Beachten Sie, dass es je nach Frequenzband unterschiedliche Firmware-Dateien gibt. Das Band ist im Dateinamen angegeben (z. B. 450 = 450 MHz-Funkgeräte; 900 = 900 MHz).

Standard-Anmeldinformationen

Standard-IP-Adresse:	192.168.0.3
Standard-Benutzername: admin
Standardpassword: admin

Wenn Sie nicht auf die Benutzeroberfläche zugreifen können, lesen Sie bitte den Abschnitt Ermitteln einer unbekannten IP Adresse in der Kurzanleitung.

Zugriff auf das User-Interface

Auf das User-Interface wird zugegriffen, indem eine sichere HTTPS-Verbindung (oder eine HTTP-Verbindung, je nach Konfiguration des Funkmoduls) von einem Webbrowser aus über eine direkte Ethernet-Port-Verbindung oder eine aktive Funkverbindung initiiert wird.

• Stellen Sie sicher, dass Ihr Laptop mit einer IP-Adresse in demselben Subnetz wie die Standard-IP-Adresse konfiguriert ist.
• Geben Sie https:// in das URL-Feld ein; d.h. https://192.168.0.3
• Beim ersten Aufbau einer Verbindung über https erhalten Sie möglicherweise vom Browser eine Datenschutzaufforderung. Zertifikate werden in der Regel mit vollständig qualifizierten Domain-Namen und nicht mit einzelnen IP-Adressen verknüpft. Daher ist diese Aufforderung völlig normal.

Kontaktaufnahme zu Cambium Networks

Support-Webseite: http://support.cambiumnetworks.com/

Hauptwebseite: http://www.cambiumnetworks.com

Sales-Anfragen: [e-mail]

Telefonnummern: http://www.cambiumnetworks.com/contact

Adresse: Cambium Networks

Suite 360

3800 Golf Road

Rolling Meadows, IL 60008

cnReach-Systemkomponenten

Funkmodule

Ein cnReach-System besteht aus folgenden Komponenten:

- Funkmodule für den Einsatz in mehreren Frequenzbereichen. Der Zugriff auf das Spektrum hängt vom geografischen Standort und Ihren Zugriffsmöglichkeiten auf das zu verwendende Spektrum ab:

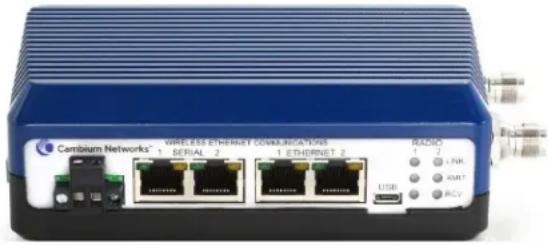

Cambium Networks® WIRELESS ETHERNET COMMUNICATIONS 1 SERIAL 2 1 INTERNET 3 RADIO 1 2 LINK KMT RCV USB

■ Frequenzen

• Lizenziert und unlizenziert 900 MHz

- FCC-Modelle

- Australien-Modelle

• Lizenziert 757-758 und 787-788 MHz nur für Vereinigte Staaten
• Lizenziert 450 MHz

- ETSI RED-Modelle (406 - 470 MHz)

- US/FCC-Modelle (406-430 und 450-470 MHz)

- Lizenziert 220 MHz (217 bis 222 MHz) nur für Vereinigte Staaten

■ Single- oder Dual-Funkmodule
■ Mit oder ohne integriertem analogen/digitalen I/O

- Zubehör

■ 24-VDC-Stromversorgung (AC-Input-Netzteil oder DIN-Schienenmontage für AC-Versorgung)
■ Yagi-, Omni- und Peitschenantennen
- Yagi- und Omni-Antennen können mit oder ohne Installationsset erworben werden, das Verkabelung, Überspannungsschutz, Erdung und Wetterschutz beinhaltet.
■ DIN-Schienenmontage
■ DB9- zu RJ45-Adapter für den Zugriff auf den seriellen Port des Moduls
■ Ersatzstrom- und I/O-Anschlüsse

LINKPlanner

■ ist ein Planungs- und Bereitstellungstool von Cambium Networks.
- hat eine benutzerfreundliche Oberfläche, die eine Arbeit mit Google Earth oder Google Maps ermöglicht.
- bietet Prognosen zur Verbindungsleistung und -zuverlässigkeit.
■ stellt eine Stückliste zur Verfügung.
- bietet einen Installationsbericht, um die Installation und Ausrichtung von cnReach-Funkmodulen zu vereinfachen.
■ steht zum kostenlosen Download auf der Cambium-Networks-Webseite zur Verfügung: http://www.cambiumnetworks.com/linkplanner

• cnMaestro

• ist eine Life-Cycle-Management-Lösung für Netzwerke, die auf Cambium Networks-Geräten basieren.
• ermöglicht On-Boarding-, Performance-, Fehler- und Konfigurations-Management auf einer Benutzeroberfläche.
  ■ Ist als Cloud- und On-Premises-Version verfügbar.

- cnReach-Funkmodule werden häufig in NEMA-Gehäusen installiert, da cnReach-Funkmodule und -Netzteile nicht für den Einsatz in nassen oder staubhaltigen Umgebungen konzipiert sind.

Zubehör

I/O-Expander

Der I/O-Expander ist ein cnReach-Modul ohne Funkmodule. Es kann dazu verwendet werden, serielle oder analoge/digitale I/Os zu einem Breitbandnetzwerk oder zusätzliche I/Os zu einem Narrowband-Netzwerk hinzuzufügen. Es wird aus Netzwerk- und Managementperspektive wie ein cnReach-Funkmodul verwaltet und konfiguriert.

NB-N500001A-US	N500 I/O-Expander
NB-N500002A-US	N500 Stromverbinder, Ersatz
NB-N500003A-US	N500 I/O-Anschluss, Ersatz
NB-N500004A-US	N500 DIN-Schienenmontage
NB-N500005A-US	N500 RJ45-DB9-Adapter
NB-N500013A-GL	Netzteil, AC zu 24 VDC, DIN-Schienenmontage
NB-N500006B-US	N500, Netzteil, AC zu 24 VDC mit US-Netzkabel
NB-N500011B-GL	N500, Netzteil, AC zu 24 VDC (ohne Netzkabel)

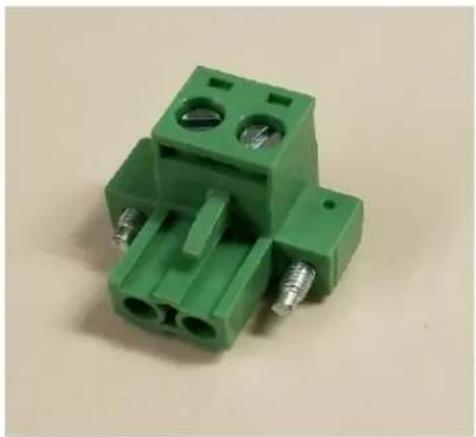

Jedes cnReach-Funkmodul wird mit einer Steckleiste für den Stromanschluss und einem I/O-Anschluss geliefert. Die hier aufgelisteten Modelle dienen als Ersatz für verlorene oder beschädigte Steckverbinder. Auf den folgenden Bildern sehen Sie den Ersatzstromanschluss sowie den Ersatz-I/O-Anschluss.

Diese Methode ermöglicht die Montage des cnReach-Moduls auf einer Standard-DIN-Schiene.

Cambium bietet für cnReach zwei Netzteile an. Das erste Netzteil eignet sich für Prüfstandtests oder den Einsatz in temperaturkontrollierten Umgebungen. Bei dem zweiten Netzteil handelt es sich um ein DIN-Schienenmontage-Netzteil, das einen breiten Temperaturbereich abdeckt und in einem NEMA-Gehäuse neben einem cnReach-DIN-Funkmodul montiert werden kann.

Achtung Die DIN-Schienenversorgung wird OHNE Netzkabel geliefert. Beachten Sie auch die Verfügbarkeit des Netzteil-Zubehörs ohne Netzkabel für den Import in Länder, die ein Kabel verwenden, das nicht aus den USA stammt.

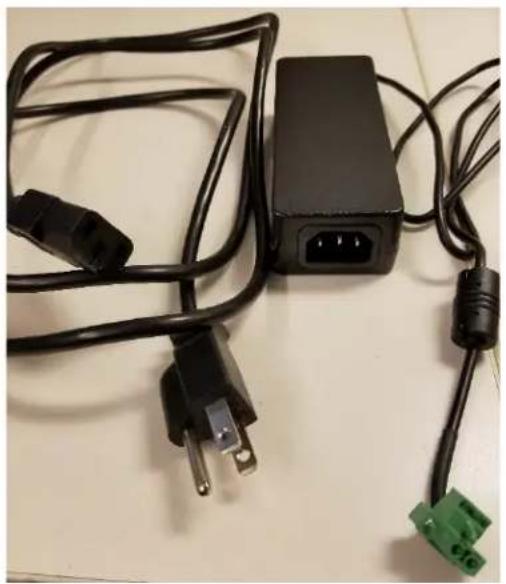

N500 AC zu 24-VDC-Netzteil mit US-Netzkabel

NB-N500011B-GL

N500 AC zu 24-VDC-Netzteil (ohne Netzkabel)

NB-N500013A-GL

Netzteil, AC zu 24 VDC, DIN- SCHIENENMONTAGE

Antennen

Cambium Networks bietet eine Reihe von Antennenoptionen und Installationskits an für die Implementierung und den Betrieb eines vollständigen Systems.

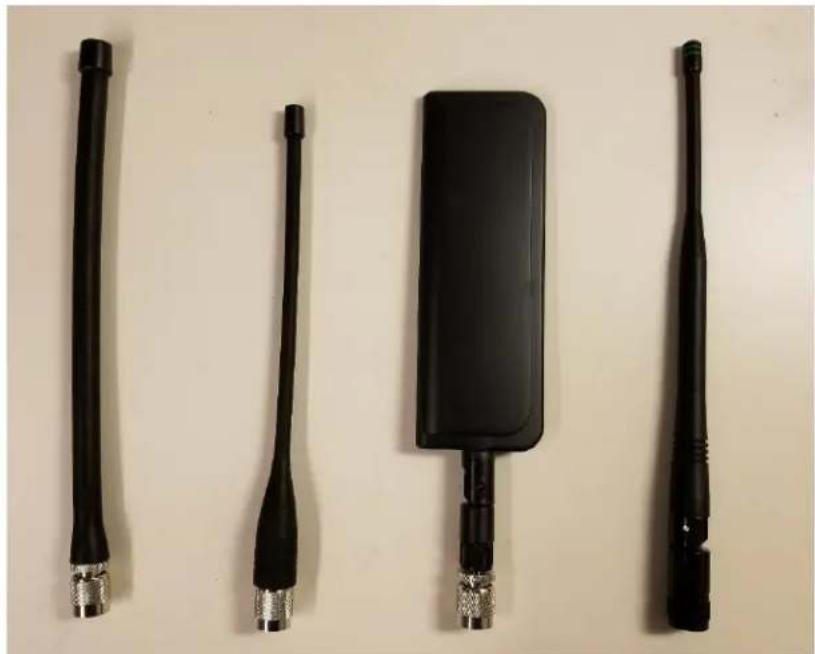

Für Prüfstandversuche und Tests steht für jedes Band eine Reihe von Low-Gain-Peitschen-Omni-Antennen zur Verfügung.

NB-N500008A-US	N500 900-MHz-Peitschenantenne
NB-N500009A-US	N500 700-MHz-Peitschenantenne
NB-N500010A-US	N500 450-MHz-Peitschenantenne
NB-N500012A-US	N500 220-MHz-Peitschenantenne

Diese Peitschenantennen erreichen im Allgemeinen einen Verstärkungsfaktor 1 oder nahe 0 dB. Unten sind die Peitschenantennen von links nach rechts (220 MHz, 450 MHz, 700 MHz und 900 MHz) abgebildet.

Beachten Sie, dass die Peitschenantennen mit 220 MHz und 450 MHz für eine optimale Frequenzanpassung auf die richtige Länge zugeschnitten werden müssen. Jeder Antenne liegt ein Anweisungsblatt für die korrekte Länge bei. Folgende Abbildung zeigt diese Anweisungsbilder:

Zusätzlich zu den Peitschenantennen bietet Cambium eine Auswahl an Yagi-Antennen und eine Omni-Antenne für den Feldeinsatz. Datenblätter für diese Antennen sind auf der Cambium-Webseite verfügbar.

Model #	Cambium-Beschreibung
NB-N500020A-GL	Yagi-Antenne, 900 MHz 6.5 dBd, Single Pol
NB-N500021A-GL	Yagi-Antenne, 900 MHz 10 dBd, Single Pol
NB-N500022A-GL	Yagi-Antenne, 700 MHz 10 dBd, Single Pol
NB-N500024A-GL	Yagi-Antenne, 406-430 MHz 6.5 dBd, Single Pol
NB-N500025A-GL	Yagi-Antenne, 406-430 MHz 10 dBd, Single Pol
NB-N500026A-GL	Yagi-Antenne, 450-470 MHz 6 dBd, Single Pol
NB-N500027A-GL	Yagi-Antenne, 450-470 MHz 10 dBd, Single Pol
NB-N500042A-GL	Yagi-Antenne, 215-225 MHz, 6.5 dBd, Single Pol
NB-N500029A-GL	NB-N500029A-GL
NB-N500044A-GL	NB-N500044A-GL
NB-N500045A-GL	NB-N500045A-GL
NB-N500053A-GL	NB-N500053A-GL
NB-N500046A-GL	NB-N500046A-GL
NB-N500030A-GL	Yagi-Antenne mit Installations-Kit, 900 MHz 6.5 dBd, Single Pol
NB-N500031A-GL	Yagi-Antenne mit Installations-Kit, 900 MHz 10 dBd, Single Pol
NB-N500032A-GL	Yagi-Antenne mit Installations-Kit, 700 MHz 10 dBd, Single Pol
NB-N500034A-GL	Yagi-Antenne mit Installations-Kit, 406-430 MHz 6.5 dBd, Single Pol
NB-N500035A-GL	Yagi-Antenne mit Installations-Kit, 406-430 MHz 10 dBd, Single Pol
NB-N500036A-GL	Yagi-Antenne mit Installations-Kit, 450-470 MHz 6 dBd, Single Pol
NB-N500037A-GL	Yagi-Antenne mit Installations-Kit, 450-470 MHz 10 dBd, Single Pol
NB-N500052A-GL	Yagi-Antenne mit Installations-Kit, 215-225 MHz, 6.5 dBd, Single Pol
NB-N500041A-GL	Antennen-Installations-Kit, 50 Fuß (15,24 Meter)

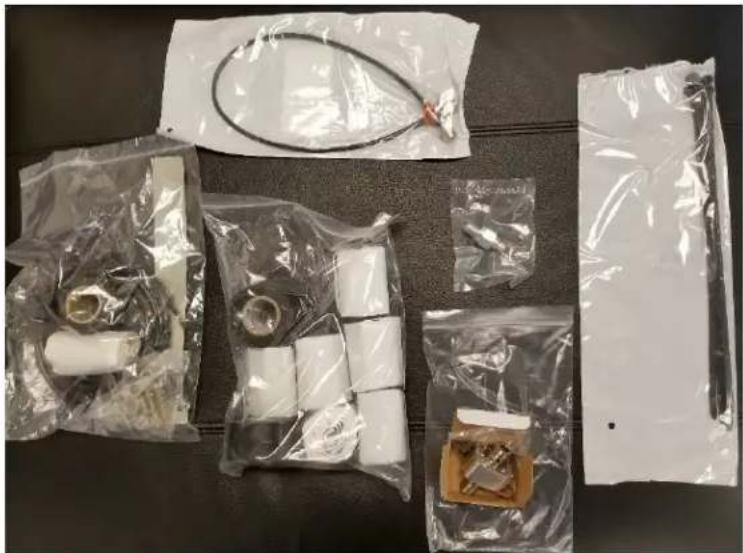

Die Yagi-Antennen sind entweder als Stand-Alone mit einer zwei Fuß langen Leitung oder mit einem Installations-Kit zur integrierten Montage erhältlich. Bei Erwerb einer Yagi-Antenne zusammen mit einem Installations-Kit werden folgende Elemente mitgeliefert (siehe Abbildung unten):

Anzuschließendes 25' Kabel
Erdungs-Kit
Wetterschutz-Kit
• RF-Überspannungsschutz zur Schott-Montage
- Zusätzlicher N-Typ-Anschluss (wird verwendet, wenn der Installateur das 25- oder 50-Fuß-Verbindungskabel kürzen möchte).
• Ein zwei-Fuß-Jumper-Kabel (N-Type zu TNC)
Kabelbinder

Die Omni-Antenne ist als Stand-Alone-Ausführung erhältlich. Das NB-N500041A-GL Installations-Kit beinhaltet ein fünfzig Fuß langes Kabel, passend für die Omni-Antenne, um eine schlüsselfertige Montage durchzuführen.

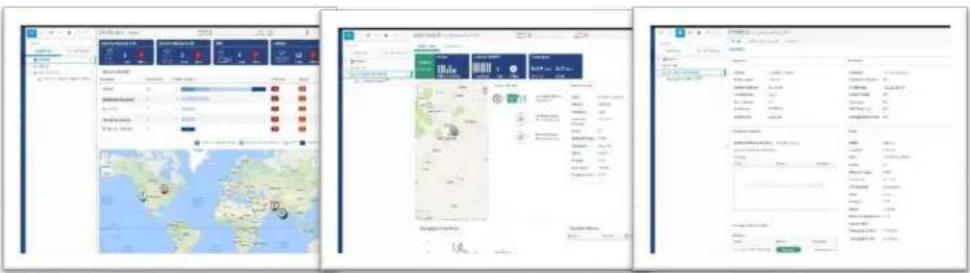

cnReach kann mit cnMaestro verwaltet werden. cnMaestro ist dabei entweder als On-Premises-Version oder als Cloud-basierte Version verfügbar.

Weitere Informationen zu cnMaestro und Software-Downloads finden Sie auf der Cambium-Networks-Webseite unter http://www.cambiumnetworks.com/linkplanner

Informationen zur Installation und Konfiguration des Servers finden Sie in den Dokumenten zu cnMaestro. Informationen zum Konfigurieren von cnReach-Geräten für die Interaktion mit cnMaestro finden Sie in Kapitel 2: Systemkonfiguration.

Im Folgenden sind einige der Funktionen aufgeführt, die mit cnMaestro speziell für die Verwendung mit cnReach verfügbar sind:

Einsatz	Cloud-Hosted Web PortalCustomer-Hosted VMware OVABrowser-Based Web UI
Visualisierung	Komplette NetzwerkübersichtUnterstützt ePMPTM, cnPilotTM, PMP, cnReachTMVerschiedene ProduktansichtenAccess- und Backhaul-ViewW-LAN-ÜbersichtIIoT-Übersicht (für cnReach) Hierarchischer GerätebaumGoogle-Maps-IntegrationGerätegruppierungNetzwerk, Mast, Anlage, AP-Gruppe
Monitoring Bestandverzeichnis	Spezielle Geräte-DashboardsMaps und Map-ModesStatistiken und Trends
Daten und Reporting	Statistikreports, exportiert in CSV-FormatRESTful Monitoring,API-Export Tabellen in CSV oder PDF Graphische ReportsE-Mail-AlarmWebHooks-API
Administration Mehrere Administratoren (bis zu 10)	Rollen-basierter ZugriffAdministrator Session-Visibility
Onboarding und Provisioning	Zero-Touch OnboardingTemplate-KonfigurationBulk-Software-DistributionSoftware-Update
Troubleshooting und Forensik	GesamtübersichtStateful Alarme, VorfälleAlarm-Historie
Sicherheit Kommunikation über SSL	Kein Inbound-Internet-ZugriffAußerhalb des Traffic-Pfades platziertFirewall- und NAT-freundlich

LINKPlanner

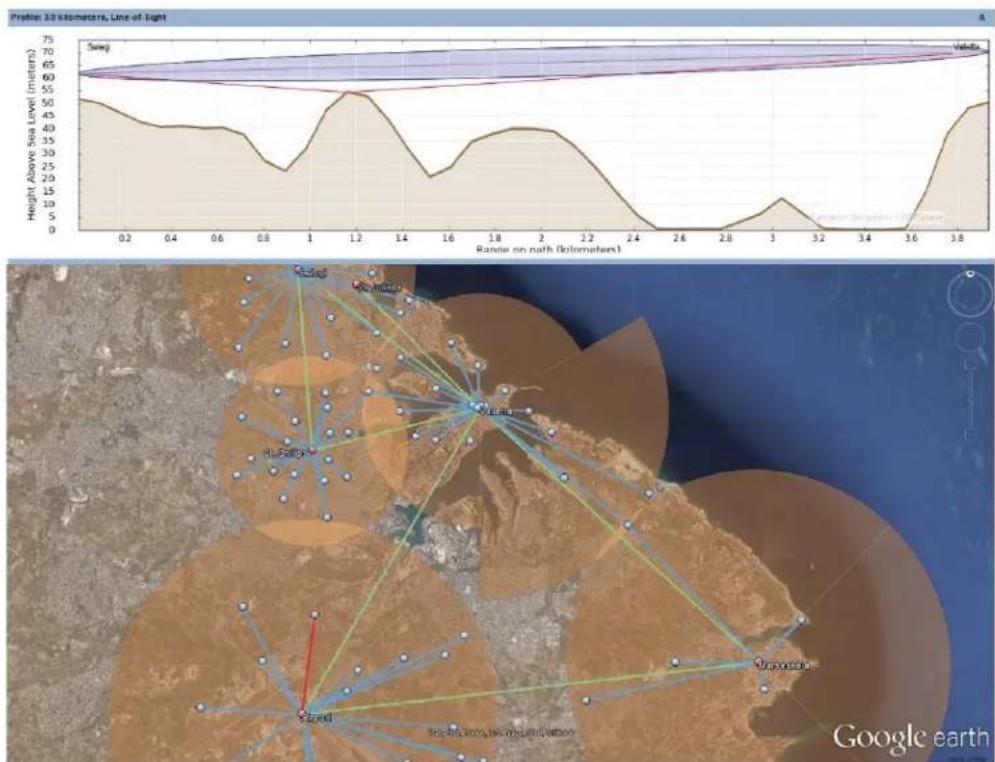

LINKPlanner wurde für die Verwendung mit unseren Point-to-Point- und Point-to-Multipoint-Lösungen entwickelt und ermöglicht Ihnen, Netzwerke einfach und schnell zu entwerfen. So erreichen Sie eine optimale Bereitstellung und Kosteneffizienz. LINKPlanner ist ein kostenloses und benutzerfreundliches Link-Design-Tool, das von der Cambium Networks Support-Webseite heruntergeladen werden kann. Einige Funktionen, die für die Unterstützung beim cnReach-Einsatz verfügbar sind, umfassen:

• Entwickeln Sie eine äußerst zuverlässige drahtlose Verbindung, auch in schwierigen Umgebungen
• Planen und optimieren Sie einzelne oder mehrere Verbindungen gleichzeitig
• Planen Sie ein gesamtes Projekt einschließlich PTP- und PMP-Produkten
• Erstellen Sie Kalkulationen sowohl für lizenzierte als auch für nicht lizenzierte Produkte
• Laden Sie automatisch Pfad-Geländeprofile und Umgebungsfaktoren wie Rain-Fade
• Zeigen Sie eine umfassende Übersicht Ihres gesamten drahtlosen Point-to-Point-Netzwerks via Google™ Earth an
• Führen Sie „Was-wäre-wenn“-Szenarien basierend auf Geografie, Entfernung, Antennenhöhe sowie Sendeleistung durch und sehen Sie sofort die Auswirkungen auf die Leistung
• Generieren Sie Berichte, die die geplante Leistung überprüfen und zeitsparende Bereitstellungs-Guidelines bieten
• Erstellen Sie eine Stückliste für PMP- und PTP-Netzwerke einschließlich Zubehör

Unbekannte IP-Adresse ermitteln

Die IP-Adresse des Funkmoduls kann vom Benutzer jederzeit geändert werden. Es ist auch möglich, jeder Schnittstelle unterschiedliche IP-Adressen zuzuweisen - Eth1, Eth2, Radio1, Radio2 bei Verwendung von Layer-3-Routing. Ist die IP-Adresse des Funkmoduls nicht bekannt, kann die CLI verwendet werden, um entweder die IP-Adresse zu ermitteln oder das Funkmodul auf die werkseitige Standard-IP-Adresse und -Konfiguration zurückzusetzen.

Achtung Bei der Standardeinstellung des Funkgeräts über die CLI werden auch die RF- und Funknetzwerk-Einstellungen voreingestellt, wodurch aktive Funkverbindungen unterbrochen werden.

Befindet sich Ihr Computer in demselben Subnetz wie die Standard-IP-Adresse des Funkmoduls und es lässt sich dennoch keine Kommunikation aufbauen, hat sich die IP-Adresse des Funkmoduls möglicherweise geändert. Dies kommt häufig bei bereits zuvor installierten Funkmodulen vor.

Hinweis Es ist empfehlenswert, auf der Unterseite des Funkmoduls ein helles Klebeband anzubringen, um dort Änderungen der IP-Adresse mit einem Marker zu vermerken.

Nutzen Sie folgendes Equipment, um die IP-Adresse zu ermitteln, die Sie benötigen:

• "Seriell zu USB"-Kabel
• Standard-CAT5-Ethernet-Kabel
• "cnReach N500 DB9 zu RJ45"-Adapter

Schließen Sie das „Seriell zu USB“-Kabel an den Computer an und installieren Sie die Treiber gemäß den Anweisungen des Herstellers (sofern das Betriebssystem das Gerät erkennt).

1 Notieren Sie sich die COM-Port-Nummer, die dem Gerät vom Betriebssystem zugewiesen wurde.
2 Verbinden Sie den "RJ45 zu DB9"-Adapter mit dem seriellen DB9-Anschluss des „Seriell zu USB"-Kabels.
3 Stecken Sie das CAT5-Ethernet-Kabel in den "RJ45 zu DB9"-Adapter.
4 Schauen Sie sich die SERIAL-Anschlüsse des angeschlossenen Funkmoduls an. Der SERIAL-Port, an dem die orangefarbene LED blinkt, ist der CLI-Port. Schließen Sie das Cat5-Ethernet-Kabel an.

Achtung cnReach-N500-Funkmodule verwenden RJ45-Anschlüsse für serielle und Ethernet-Anschlüsse. Dadurch ist es möglich, ein Ethernet-Kabel an einen seriellen Port anzuschließen und umgekehrt.

5 Öffnen Sie einen Terminal-Emulator wie Teraterm, PuTTY oder HyperTerminal und verbinden Sie sich mit dem COM-Port des PCs unter 115200 8N1.

6 Drücken Sie „Enter“. Sie werden aufgefordert, sich anzumelden. Benutzername: admin

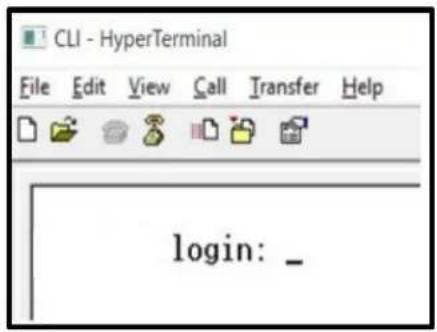

CLI - HyperTerminal File Edit View Call Transfer Help login: _

7 Geben Sie "show ifconfig" ein. Die Standardschnittstellenkonfiguration (Bridge) listet eine IP-Adresse nur für VLAN1 auf.

> show ifconfig
eth0	Link encap:Ethernet HWaddr 70:F1:E5:00:00:00 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:78331 errors:0 dropped:0 overruns:0 frame:0 TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:1000 RX bytes:6290948 (5.9 MiB) TX bytes:5780242 (5.5 MiB)
eth1	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST MULTICAST MTU:1500 Metric:1 RX packets:0 errors:0 dropped:0 overruns:0 frame:0 TX packets:0 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth1.1	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST PROMISC MULTICAST MTU:1500 Metric:1 RX packets:0 errors:0 dropped:0 overruns:0 frame:0 TX packets:0 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
eth2	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:78331 errors:0 dropped:0 overruns:0 frame:0 TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:4882659 (4.5 MiB) TX bytes:5687626 (5.4 MiB)
eth2.1	Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1 UP BROADCAST RUNNING PROMISC MULTICAST MTU:1500 Metric:1 RX packets:78331 errors:0 dropped:0 overruns:0 frame:0 TX packets:54504 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:4882659 (4.5 MiB) TX bytes:5687626 (5.4MiB)
lo	Link encap:Local Loopback inet addr.:127.0.0.1 Mask:255.0.0.0 UP LOOPBACK RUNNING MTU:16436 Metric:1 RX packets:179 errors:0 dropped:0 overruns:0 frame:0 TX packets:179 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0 RX bytes:1023108 (999.1 KiB) TX bytes:1023108 (999.1 KiB)
radl	Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:86289 errors:0 dropped:0 overruns:0 frame:0 TX packets:110240 errors:0 dropped:0 overruns:O carrier:O collisions:O txqueuelen:SOO RX bytes:7999518 (7.5 MiB) TX bytes:8173919 (7.7 MiB)
radl.1	Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2 UP BROADCAST RUNNING PROMISC MULTICAST MTU:150O Metric:1 RX packets:86289 errors:O dropped;O overruns;O frame;O TX packets:110240 errors;O dropped;O overruns;O carrier;O collisions;O txqueuelen;O RX bytes:6781472 (6.3 MiB) TX bytes:8173919 (7.7 MiB)
vlanl	Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2 inet addr.:192.168.0.3 Bcast : 192.168.0.25S Mask : 255.255.255. O UP BROHULCHST RUNNING MULTICAST MTU : 150M Metric : 1 RX packets : 116234 errors : 0 dropped : 0 overruns : 0 frame : 0 TX packets : 82339 errors : 0 dropped : 0 overruns : 0 carrier : 0 collisions : 0 txqueuelen : 0 RX bytes : 8888178 (7.6 MiB) TX bytes : 6196725 (5.9 MiB)

8 Wenn die Gerätekonfiguration geroutet wird, kann jede Schnittstelle eine eindeutige IP-Adresse erhalten. Dann zeigt "show ifconfig" die IP-Adresse jeder physischen Schnittstelle.

9 Auf die Benutzeroberfläche kann via Eth1-/Eth2-Schnittstellen-IP über eine direkte Verbindung zu dieser Schnittstelle zugegriffen werden.

Hinweis Der Laptop/PC sollte eine feste IP-Adresse in demselben Subnetz wie die angeschlossene Schnittstelle erhalten, um die Ethernet-Kommunikation herzustellen

> show ifconfig
eth0 Link encap:Ethernet HWaddr 70:F1:E5:00:00:00
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:0 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:6418040 (6.1 MiB) TX bytes:5891577 (5.6 MiB)

eth1 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1
inet addr:192.168.1.3 Bcast:192.168.1.255 Mask:255.255.255.0
UP BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

eth2 Link encap:Ethernet HWaddr 70:F1:E5:01:5C:D1

inet addr:192.168.2.3 Bcast:192.168.2.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:79710 errors:0 dropped:62 overruns:0 frame:0
TX packets:55566 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:4903550 (4.6 MiB) TX bytes:5797191 (5.5 MiB)

lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:200 errors:0 dropped:0 overruns:0 frame:0
TX packets:200 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:1145456 (1.0 MiB) TX bytes:1145456 (1.0 MiB)

rad1 Link encap:Ethernet HWaddr 70:F1:E5:01:3A:F2
inet addr:10.10.10.1 Bcast:10.10.10.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:87269 errors:0 dropped:17 overruns:0 frame:0
TX packets:111408 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:500

Montage der cnReach-Module

Das cnReach-Modul kann auf einer horizontalen Oberfläche aufgestellt oder auf einer DIN-Schiene mit optionaler Hutschienenmontage angebracht werden. cnReach-Funkmodule MÜSSEN in einem wetterfesten Schrank oder in Innenräumen installiert werden. cnReach-Module sind nicht zur Außeninstallationen gedacht.

Warnung

Stellen Sie sicher, dass niemand mit gefährlicher Konzentration von RF-Energie in Berührung kommt. Die Geräte strahlen RF-Energie ab, sobald sie eingeschaltet sind.

Beachten Sie die folgenden Richtlinien:

Arbeiten Sie niemals vor der Antenne, wenn das cnReach-Modul mit Strom versorgt wird.

Trennen Sie das cnReach-Modul immer von der Stromversorgung, bevor Sie das Verbindungskabel der Antenne anschließen oder trennen

Bereitstellungsprozess

Erfolgreiche Netzwerkbereitstellungen setzen eine geplante Installation voraus, damit sie zuverlässig funktionieren können und sich nach unerwarteten Vorkommnissen schnell wiederherstellen lassen. Aus unseren Erfahrungen bei der Fehlerbehebung in Netzwerken haben wir folgende Überlegungen zur Planung, Installation und für das Trouble-Shooting abgeleitet. Führen Sie die folgenden Schritte aus, um erfolgreich ein Netzwerk bereitzustellen.

Planung

• Sie sollten die Anwendung des Kunden und den erforderlichen Netzwerkdurchsatz kennen. Dies ist besonders wichtig, wenn Sie mit Narrow-Band-Kanälen im lizenzierten Spektrum arbeiten. Berücksichtigen Sie die Abrufzyklen und die Größe der einzelnen Abfragen, insbesondere bei der Planung von PMP-Netzwerken.
• Testen Sie die Funkmodule vor dem ersten Einsatz mit der gewünschten Ausrüstung auf dem Prüfstand. Dies ist besonders wichtig bei der Verbindung mit seriellen oder universellen I/O-Geräten, um Schaltpläne, Kabel und cnReach-Moduleinstellungen zu prüfen und zu bestätigen.
• Führen Sie für jede Verbindung eine Pfadstudie mit dem LINKPlanner von Cambium Networks durch.
• Planen Sie die Funkeinstellungen, um den gewünschten Netzwerkdurchsatz unter Berücksichtigung der erwarteten Signalstärke, des RF-Rauschens und überlappender Netzwerke zu erreichen.
• Führen Sie eine Standortuntersuchung durch, um den In-Band-Rauschpegel zu ermitteln.
• Erstellen Sie eine Ausrüstungsliste zur Erfassung von Funkmodulen, Zubehör, Kabeln, Steckern, Adaptern, Antennen, Türmen/Masten, Halterungen, usw.

LINKPlanner

- Die LINKPlanner-Software und das Benutzerhandbuch von Cambium Networks können von der Support-Webseite heruntergeladen werden:

http://www.cambiumnetworks.com/linkplanner

- LINKPlanner importiert Pfadprofile und prognostiziert Datenraten sowie Zuverlässigkeit. Der Systemintegrator kann damit unterschiedliche Antennenhöhen und RF-Einstellungen ausprobieren. Man erhält einen Installationsbericht, der die Parameter für Konfiguration, Ausrichtung und Betrieb definiert. Verwenden Sie den Installationsbericht, um die prognostizierte und die tatsächliche Verbindungsleistung zu vergleichen.

Standortuntersuchung

Die Standortuntersuchung beinhaltet den Einsatz eines Spektrumanalysators oder eines alternativen Spektrum-Tools zur Überprüfung der In-Band-Geräuschpegel am Standort.

• Cambium Networks betrachtet dies als einen wichtigen Schritt beim Einsatz von Standardnetzwerken, da die In-Band-Geräuschpegel in das Netzwerkdesign einbezogen werden können.
• Andere Aspekte einer Standortuntersuchung umfassen das Abtasten einer vorhandenen installierten koaxialen Übertragungsleitung, Jumpern, Überspannungsableitern und Antennen für Return Loss oder VSWR.
• Ermittlung möglicher Ursachen für Interferenzen mit benachbarten Systemen.

Installation

• Richten Sie die Antennen mithilfe des Kompasses am magnetischen Azimut aus, wie im LINKPlanner-Installationsbericht empfohlen.
• Optimieren Sie die Ausrichtung, indem Sie die Ergebnisse des RF-Ping-Diagnosetools in der GUI überwachen, um den angezeigten RSSi-Wert zu optimieren. Dieser Wert kann mit dem prognostizierten

Wert im LINKPlanner verglichen werden. Abweichungen von der LINKPlanner-Prognose sollten vor der Installation geklärt werden.

• Ziehen Sie alle mechanischen Verbindungen ordnungsgemäß an.
• Tragen Sie geeignetes wetterfestes Material auf alle freiliegenden RF- und elektrischen Verbindungen auf.
• Messen Sie das Grundrauschen bei Einsatz der eingesetzten Hardware (z. B. Antennen, Kabel) mit einem Funk- oder Spektrumanalysator. Mit dem eingebauten Spektrumanalysator können die Rauschpegel auf dem Kanal und den Nachbarkanälen abgetastet werden.
• Vergleichen Sie die tatsächlich empfangene Signalstärke mit der erwarteten Signalstärke aus der Pfadanalyse.
• Führen Sie vor dem Verlassen des Standorts Durchsatz- und Latenztests durch, indem Sie das integrierte RF-Durchsatz-Diagnosetool und/oder ein Durchsatztool wie z.B. iperf nutzen.
• Bestätigen Sie den erfolgreichen Test der Kundendaten, bevor Sie den Standort verlassen.

Troubleshooting

• Kundenerfolgs- und -fehlerstatistiken über SCADA-Master-Polls erhalten.
• Funkeinstellungen erfassen (über Screenshot und/oder die aktive Konfigurationsdatei).
• Funkstatistiken erfassen (über Screenshot oder andere).
  • LAN-Statistiken erfassen (über Screenshot oder andere).
  • Terminal-Server-Statistiken erfassen (über Screenshot oder andere).
• Rauschpegelmessung mit einem Funk- und/oder Spektrumanalysator durchführen.
• Diagnose-Dateien über problematische Verbindungen speichern und analysieren.
• Tasten Sie Kabel und Antenne auf Verluste mit Netzwerk-Analysator ab (alias Site Analyzer, Kabel- und Antennentester).

Produktblatt - nur für 450 MHz-Variante

Verwendungszweck

Cambium Networks Funkprodukte N500 450 MHz ETSI RED der cnReach-Serie unterstützen die Datenübertragung über Point-to-Multipoint (PMP)-, Point-to-Point (PTP)- und Back-to-Back-Repeater (BTB)-Verbindungen. Sie sind nur für den professionellen Einsatz in stationären Außenanlagen bestimmt. Die Geräte sind als anschlussfähige Einheit für eine externe Antenne erhältlich.

Installation & Betrieb

Die Installation und der Betrieb dieses Produkts sind komplex. Cambium empfiehlt daher eine professionelle Installation und Verwaltung des Systems, um sicherzustellen, dass der Betrieb den regionalen Vorschriften am Installationsort des Produktes entspricht. Bitte beachten Sie die Hinweise in diesem Produktblatt. Weitere Informationen zur Installation und zum Betrieb von PMP-, PTP- und BTB-Verbindungen finden Sie im Produkthandbuch, siehe Link unten.

Der Installateur muss über die erforderlichen Fähigkeiten, Kenntnisse und Erfahrungen verfügen, um die Installation durchführen zu können, und ist für Folgendes verantwortlich:

• Kenntnis der aktuell geltenden nationalen Vorschriften, einschließlich Vorschriften für Funk, elektrische Installationen, Überspannungsschutz und für Arbeiten in der Höhe
  • Installation gemäß den Anleitungen und Hinweisen von Cambium Networks
• Bestätigung, dass die Einstellungen der Anlage den nationalen oder regionalen Bestimmungen entsprechen

Bitte beachten Sie bei der Installation die folgenden wichtigen Hinweise. Dadurch wird die Anlage in Übereinstimmung mit den nationalen gesetzlichen Bestimmungen gebracht.

- Stellen Sie sicher, dass die Geräte der cnReach-N500-450-MHz-ETSI-RED-Serie über die neueste Firmware-Version (cnReach_01-20 oder höher) verfügt. Die Software ist auf der Webseite des Cambium Support Center erhältlich, siehe Link unten.

Informationen zur Produktsicherheit

Beachten Sie die folgenden Sicherheitshinweise:

• Während der installation darf das Gerät nicht mit Strom versorgt werden. Trennen Sie das Gerät vor der Wartung immer von der Stromquelle.
• In der Nähe der Antenne sind bei eingeschaltetem Transmitter schädliche HF-Strahlungspegel vorhanden.
• Beachten Sie den unten angegebenen Mindestsicherheitsabstand für die N500-450-MHz-Sendeanterne.
  • Stellen Sie sicher, dass das Gerät so installiert ist, dass keine Strahlengefährdung für den Menschen besteht.
• Seien Sie besonders vorsichtig, wenn Sie in Höhen arbeiten. Beachten Sie die nationalen Vorschriften für das Arbeiten in der Höhe. Setzen Sie geschultes und fachkundiges Personal ein.
  • Extreme Vorsicht gilt bei der Arbeit in der Nähe von Stromleitungen.
• Lassen Sie die Verkabelung immer von einem qualifizierten Elektroinstallateur durchführen.

• Verwenden Sie für die Stromversorgung der Geräte immer die angegebenen Netzteile (PSU) für die Cambium N500-450-MHz-ETSI-RED-Plattform. Wenn Sie das von Cambium bereitgestellte Netzteil nicht verwenden, kann dies zu Geräteschäden und Sicherheitsrisiken führen.

• Anlagen, Geräte und Personen müssen vor elektrostatischer Entladung geschützt werden:
  • durch das Anbringen von Geräten in einer Blitzschutzzone;

• durch die Installation geeigneter Blitzableiter, um den Stromstoß über einen separaten und bevorzugten Weg zur Erde zu leiten;
• Erdung und Überspannungsschutz sind erforderlich. Verwenden Sie von Cambium spezifizierte Überspannungsableiter.
• Verwenden Sie outdoor-taugliche und von Cambium empfohlene Kabel für Verbindungen im Außenbereich.

Betrieb in der EU - Frequenzbänder, maximale Betriebsleistung, Sicherheitsabstand:

In der EU arbeiten die Produkte der cnReach-N500-450-MHz-ETSI-RED-Serie in den folgenden Frequenzbändern bis zur angegebenen maximalen Leistung:

Betriebs-frequenzband	EU-Standard	Maximale Leistungsgrenze (EIRP)	Zulässigkeit	N500-Einheiten, die dieses Frequenzband unterstützen
406 – 470 MHz	EN 300 113	8 W/39 dBm	Verfügbar für die lizenzierte Nutzung innerhalb aller EU-Länder	Alle cnReach-450-MHz-ETSI-RED-Modelle

Für in der EU eingesetzte N500-450-MHz-ETSI-RED-Produkte beträgt der minimale Sicherheitsabstand zwischen Gerät und Mensch 2,52 m.

Betrieb in der EU – Einschränkungen & Anforderungen für die Zulassung zur Nutzung:

• Dieses Gerät ist nur für den Betrieb in einem vor Umwelteinflüssen schützenden Gehäuse geeignet.
- Die Cambium N500-450-MHz-ETSI-RED-Produktserie kann für den Betrieb in lizenzierten Frequenzbändern konfiguriert werden, die der Frequenzplanung in den einzelnen Ländern unterliegen. Betreiber/Endnutzer müssen sicherstellen, dass das Gerät in Übereinstimmung mit den für das Betriebsland geltenden Vorschriften installiert und betrieben wird, und sie müssen alle erforderlichen Lizenzen oder Genehmigungen einholen.

Vereinfachte EU-Konformitätserklärung:

Hiermit erklärt der Hersteller Cambium Networks Ltd, dass die Funkmodultypen cnReach N500 450 Mhz ETSI RED der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.cambiumnetworks.com/ec_dofc

Richtlinie für Elektro- und Elektronikaltgeräte (WEEE)

Bitte entsorgen Sie elektronische und elektrische Geräte oder elektronisches und elektrisches Zubehör nicht im Hausmüll. In einigen Ländern oder Regionen wurden Sammelsysteme zur Behandlung des Abfalls von Elektro- und Elektronikgeräten eingerichtet. In den Ländern der Europäischen Union wenden Sie sich bitte an Ihren lokalen Gerätelleferanten oder das Cambium Networks Support Center, um Informationen über das Abfallsammelsystem in Ihrem Land zu erhalten.

Nützliche Weblinks

Betriebsanweisung: https://www.cambiumnetworks.com/guides Technisches Training: https://learning.cambiumnetworks.com Cambium Support Center: https://support.cambiumnetworks.com
