GST 85P - Dekupaj testere BOSCH - Ücretsiz kullanım kılavuzu

Marka	Bosch
Model	GST 85P
Ürün tipi	Dekupaj testeresi
Anma gücü	580 W
Faydalı güç	350 W
Boşta strok sayısı	3100 dev/dak
Strok	26 mm
Ahşapta maksimum kesme derinliği	85 mm
Alüminyumda maksimum kesme derinliği	20 mm
Çelikte (alaşımsız) maksimum kesme derinliği	10 mm
Maksimum kesme açısı (sol/sağ)	45°
Ağırlık (EPTA 01/2003'e göre)	2,4 kg
Koruma sınıfı	Çift yalıtım
Sarkaç hareketi	4 ayarlanabilir konum (0, I, II, III)
Üfleme tertibatı	3 ayarlanabilir konum
Bıçak tipi	Tek ölçülü kuyruk (T şaft)
Besleme	Şebeke, 230 V / 240 V
Ses basıncı seviyesi	83 dB(A)
Ses gücü seviyesi	94 dB(A)
Titreşim (ahşap kesimi)	5,5 m/s² (K=1,5 m/s²)
Titreşim (sac kesimi)	5,8 m/s² (K=1,5 m/s²)
Ana fonksiyonlar	Düz ve eğri kesimler, dalma kesimleri, 45°'ye kadar gönye kesimleri, paralellik dayanağı ve daire kesme kılavuzu (aksesuarlar)
Bakım ve temizlik	Havalandırma deliklerini ve bıçak tutucuyu düzenli olarak temizleyin; silindir bıçak kılavuzunu yağlayın; kontrol edin ve aşınmışsa değiştirin
Güvenlik	El koruyucu, acil durdurma, çift yalıtım, bıçak kilitleme
Yedek parçalar ve onarılabilirlik	Bosch satış sonrası servisi, yedek parçalar mevcut, yetkili servislerde onarım
Genel bilgiler	Kılavuz birden çok dilde mevcuttur; ağırlık 2,4 kg; kablo uzunluğu belirtilmemiş

Sık sorulan sorular - GST 85P BOSCH

Bosch GST 85P'de testere bıçağı nasıl değiştirilir?

Cihazın fişini çekin. Döner tutamaktaki turuncu düğmeye kilitlenene kadar basın, tutamağı ok yönünde çevirin, testere bıçağını dik olarak, dişler kesme yönüne bakacak şekilde takın ve bırakın. Sıkmak için tutamağı çevirin ve sıkılığını kontrol edin.

GST 85P ile hangi malzemeler kesilebilir?

Ahşap, plastikler, metaller (alaşımsız çelik 10 mm'ye kadar, alüminyum 20 mm'ye kadar), kauçuk ve sert destek üzerinde seramik plakalar.

Bosch dekupaj testeresinde sarkaç hareketi nasıl ayarlanır?

Ayarlama kolu 6'yı kullanın. Konum 0: sarkaçsız; I: küçük; II: orta; III: büyük. Malzemeye göre ayarlayın: hassas kesimler veya metaller için küçük sarkaç, yumuşak ahşaplar için büyük sarkaç kullanın.

GST 85P ile dalma kesimleri yapabilir miyim?

Evet, yalnızca yumuşak malzemelerde (ahşap, alçı). Metal için uygun değildir. Kısa bir bıçak kullanın, taban plakasının ön kenarını parçaya yerleştirin, çalıştırın ve yavaşça daldırın.

Gönye açısı nasıl ayarlanır?

Vida 14'ü gevşetin, taban plakasını bıçağa doğru itin, 13 numaralı skalaya göre istenen açıya (maks. 45°) eğin. Plakayı geri itin ve vidayı sıkın.

Bosch GST 85P dekupaj testeresinin gücü nedir?

Anma gücü: 580 W, faydalı güç: 350 W. Boşta strok sayısı: 3100 dev/dak.

Daire kesimler için paralel dayanak nasıl kullanılır?

Daire kesim için, blokaj vidasını dayanağın diğer tarafına yerleştirin, merkezleme çubuğunu merkezde önceden delinmiş bir deliğe sokun. Yarıçapı skala üzerinde ayarlayın, vidayı sıkın.

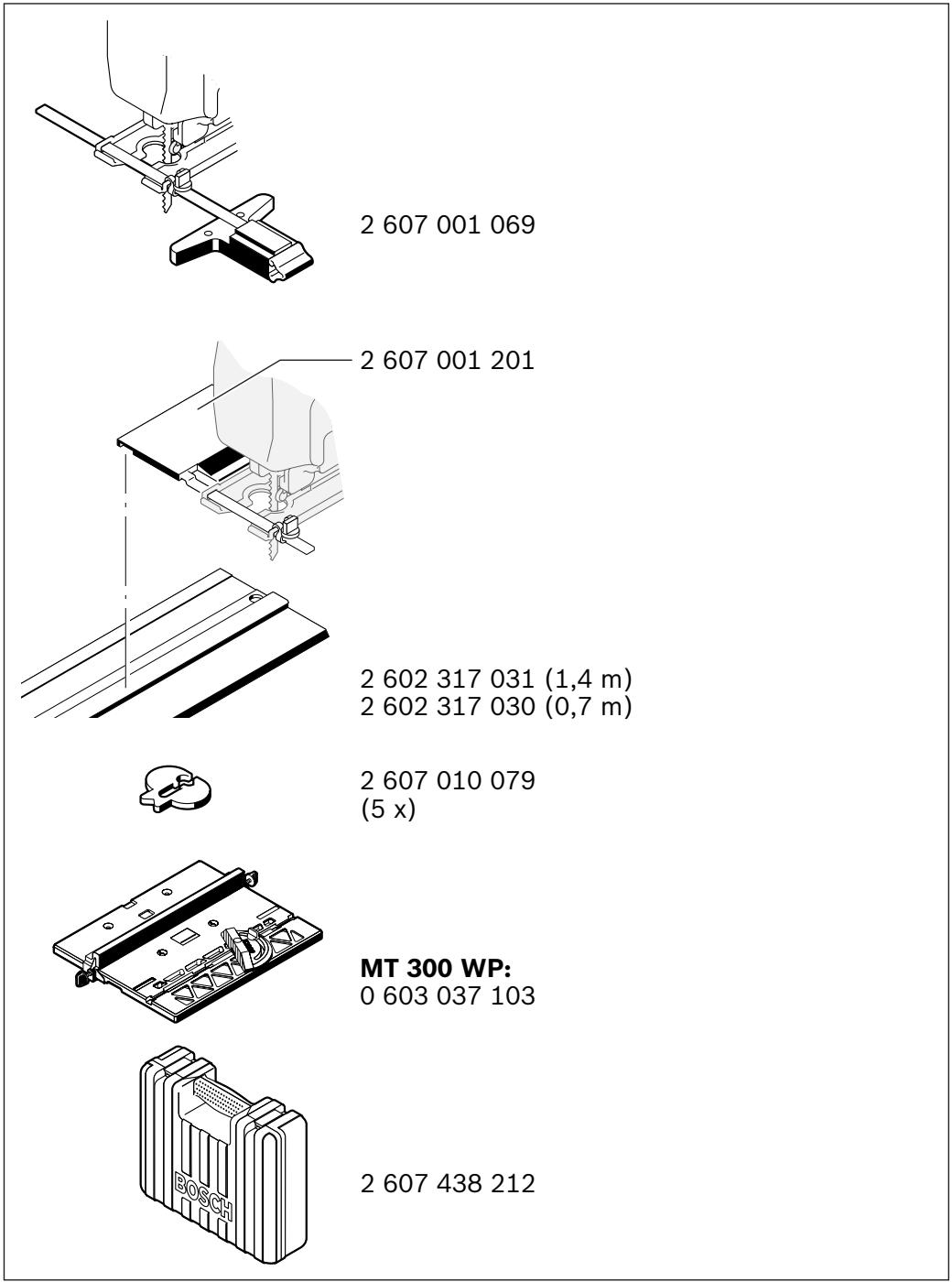

GST 85P için hangi aksesuarlar mevcuttur?

Daire kesme kılavuzlu paralel dayanak, talaş önleyici, farklı boyutlarda testere bıçakları, kesme masası (aksesuar). Döner tutamak dar alanlar için çıkarılabilir.

Bosch dekupaj testeresi nasıl bakım yapılır?

Havalandırma deliklerini ve bıçak tutucuyu düzenli olarak temizleyin. Silindir bıçak kılavuzunu bir damla yağ ile yağlayın. Bıçak kılavuzunun aşınmasını kontrol edin ve gerekirse yetkili servise değiştirtin.

Testere bıçağı sıkışırsa ne yapmalı?

Cihazı hemen kapatın ve fişini çekin. Zorlamayın. Parçayı dikkatlice çıkarın. Bıçağın iyi durumda ve sıkıca sabitlendiğini kontrol edin. Kesimler için taban plakasının malzeme üzerinde iyi oturduğundan emin olun.

KULLANIM KILAVUZU GST 85P BOSCH

Elektrikli El Aletleri İçin Genel Uyarı Talimatı

UYARI: Tüm uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve

talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Tüm uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan 'Elektrikli El Aleti' kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir. b) Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. c) Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. b) Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığında büyük bir elektrik çarpma tehlikesi ortaya çıkar. c) Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır.

d) Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. e) Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanımı elektrik çarpma tehlikesini azaltır. f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir. b) Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türüne ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize takarsanız kazalara neden olabilirsiniz. d) Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.

e) Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. g) Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır.

4) Elektrikli el aletlerinin özenle kullanımı ve bakımı

a) Aleti aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız. b) Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. d) Kullanım dışı duran elektrikli el aletlerini; çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir. e) Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını,

parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onarın. Birçok iş kazası elektrikli el aletlerinin eksik bakımından kaynaklanır.

f) Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçların malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. g) Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.

5) Servis

a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.

Alete özgü güvenlik talimatı

Ellerinizi kesme yapılan yerden uzak tutun. İş parçasını alttan kavramayın. Testere bıçağı ile temas yaralanmalara neden olabilir. Aleti daima çalışır durumda iş parçasına temas ettirin. Aksi takdirde dişler iş parçasına takılabilir ve geri tepme kuvveti oluşabilir. Kesme yaparken taban levhasının 7 yerine sağlam biçimde oturmasına dikkat edin. Açılandırılan bir testere bıçağı kırılabilir veya geri tepme kuvveti oluşturabilir. İşiniz bittikten sonra aleti kapatın ve testere bıçağı tam olarak durduktan sonra kesme yerinden çıkarın. Bu yolla geri tepme kuvvetinin oluşmasını engellersiniz ve aleti güvenli bir biçimde elinizden bırakabilirsiniz. Sadece hasar görmemiş, kusursuz testere bıçakları kullanın. Eğilmiş veya körelmiş testere bıçakları kırılabilir veya geri tepme kuvvetlerine neden olabilir.

Aleti kapattıktan sonra testere bıçağını yan taraftan bastırarak frenlemeyin. Testere bıçağı hasar görebilir, kırılabilir veya bir geri tepme kuvveti oluşabilir. Görünmeyen ikmal hatlarını tespit etmek üzere uygun tarama cihazları kullanın veya mahalli ikmal şirketlerinden yardım alın. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasına neden olabilir. Çalışırken alet ucunun görünmeyen elektrik akımı ileten kablolara veya aletin kendi şebeke kablosuna temas etme olasılığı varsa elektrikli el aletini sadece izolasyonlu tutamağından tutun. Elektrik gerilimi ileten kablolarla temasa gelinince elektrikli el aletinin metal parçaları da elektrik gerilimine maruz kalır ve elektrik çarpmasına neden olunur. İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur. Çalışma yerinizi daima temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozları yanabilir veya patlayabilir. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç esnek olabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. Elektrikli el aletinizi hasarlı kablo ile kullanmayın. Çalışma sırasında kablo hasar görecek olursa, dokunmayın ve kabloyu hemen prizden çekin. Hasarlı kablolar elektrik çarpma tehlikesini artırır.

Fonksiyon tanımı

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmaları, yangınlar ve/veya ağır yaralanmalara neden olunabilir.

Lütfen aletin resminin göründüğü sayfayı açın ve bu kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun.

Usulüne uygun kullanım

Bu alet; sağlam ve sabit bir zeminde ahşap, plastik, metal, seramik levha ve lastik malzemede kesme ve içten kesme işleri için geliştirilmiştir. Bu alet aynı zamanda düz kesme işleri ve 45°'ye kadar gönyeli kesme işlerine de uygundur. Testere bıçağı tavsiyelerine uyun.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.

1 Basma düğmeli döner tutamak 2 Strok sayısı ön seçimi ayar düğmesi (GST 85 PE) 3 İç altıgen anahtar 4 Açma/kapama şalteri 5 Talaş üfleme tertibatı şalteri 6 Pandül hareket ayar kolu 7 Taban levhası 8 Kılavuz mal 9 Testere bıçağı*

10 Temas emniyeti 11 Strok kolu 12 Talaş emniyeti 13 Skala gönye açısı 14 Vida 15 Açı ölçme yardımcısı 16 Dişli yuva 17 Pozisyonlama tırnağı/İşaret 18 Paralellik mesnedi kılavuzu 19 Paralellik mesnedi tespit vidası 20 Dairesel kesicili paralellik mesnedi* 21 Paralellik mesnedi merkezleme ucu*

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.

**Piyasadan temin edilebilir (Teslimat kapsamında değildir)

Gürültü/Titreşim bilgisi

Ölçüm değerleri EN 60745'e göre tespit edilmiştir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 83 dB(A); gürültü emisyonu seviyesi 94 dB(A). Tolerans K=3 dB.

Koruyucu kulaklık kullanın!

Toplam titreşim değeri (üç yönün vektör toplamı) EN 60745'e göre tespit edilmiştir: Ahşapta kesme: Titreşim emisyon değeri a_h = 5,5m / s² , tolerans K = 1,5m / s² Çelik sacda kesme: Titreşim emisyon değeri a_h = 5,8m / s² , tolerans K = 1,5m / s²

Bu talimatta belirtilen titreşim seviyesi EN 60745'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşılaştırılmasında kullanılabilir. Bu değer, işçi olarak titreşim seviyesinin tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında kullanılırken, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Teknik veriler

Dekupaj testeresi		GST 85 P Professional	GST 85 PE Professional
Ürün kodu		0 601 584 1..	0 601 584 6..
Strok sayiş kontrlü		-	●
Giriş güül	W	580	580
Çkış güül	W	350	350
Boştaki strok sayiş n₀	strok/dak	3100	500-3100
Strok	mm	26	26
maks. kesme derinligi
- Ahşapta	mm	85	85
- Alüminyumda	mm	20	20
- Çelikte (alaşımsüz)	mm	10	10
Kesme açını (sol/sağ) maks.	°	45	45
Ağırkıngı EPTA-Procedure 01/2003'e,gre	kg	2,4	2,4
Korumama sinificant		回/II	回/II

Veriler [U] 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu verilerde farklılıklar olabilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları farklı olabilir.

114 | Türkçe

Uygunluk beyanı C

Tek sorumlu olarak "Teknik veriler" bölümünde tanımlanan bu ürünün: 2004/108/AT ile 98/37/AT yönetmelikleri hükümleri uyarınca (28.12.2009 tarihine kadar) ve 2006/42/AT yönetmelik hükümleri uyarınca da (29.12.2009 tarihinden itibaren) EN 60745 normlarına veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz. Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Testere bıçağının takılması/değiştirilmesi

Elektrikli el aletinin kendisinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Testere bıçağını takarken koruyucu eldiven kullanın. Testere bıçağına temas yaralanmalara neden olabilir.

Testere bıçağının seçilmesi

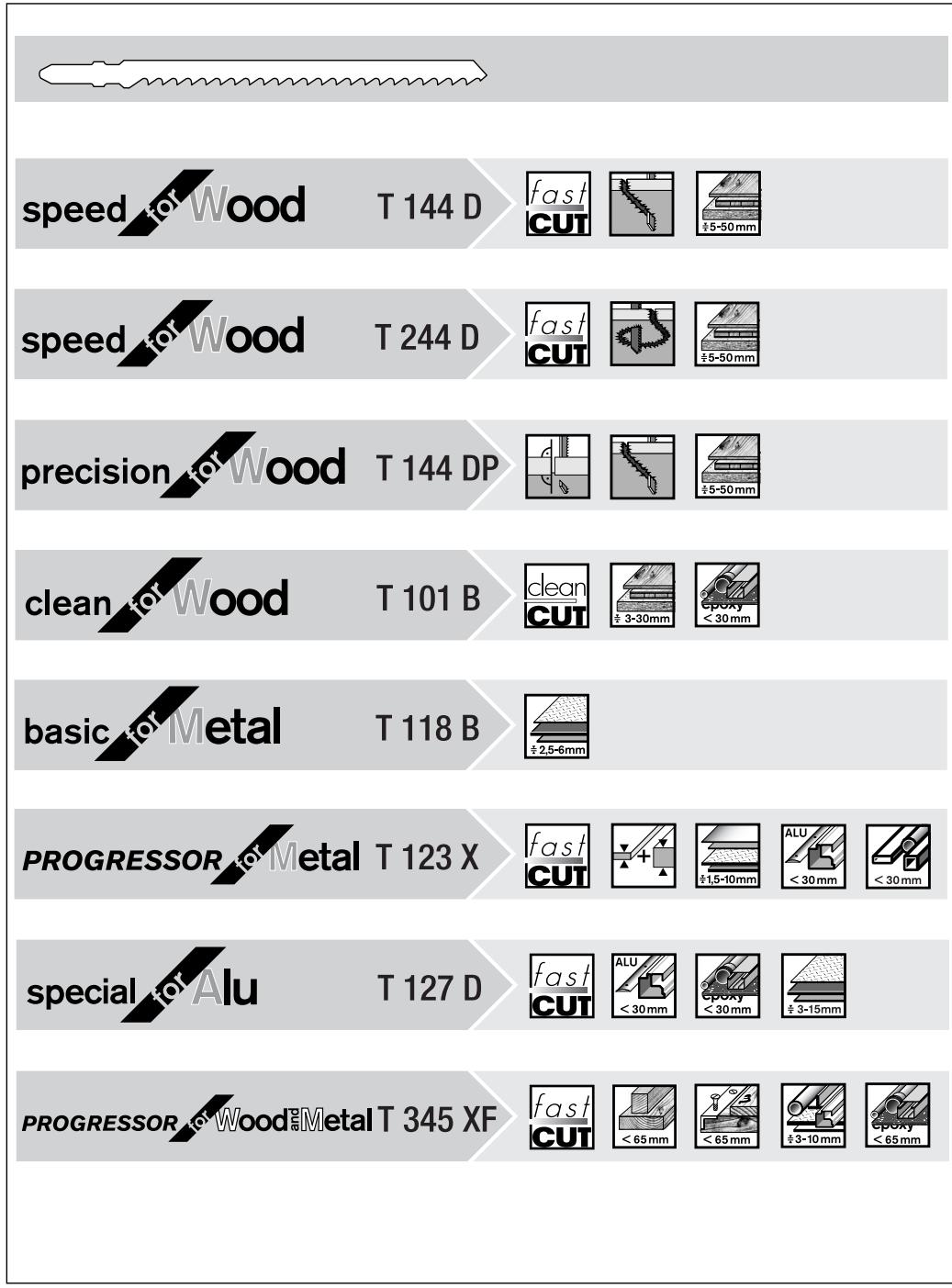

Tavsiye edilen testere bıçaklarının genel görünümünü bu talimatın sonunda bulabilirsiniz. Sadece tek saplı (T-Saplı) testere bıçakları takın. Testere bıçağı, öngörülen kesim için gerekli olandan daha uzun olmamalıdır.

Dar kavisli kesme işlerinde ince testere bıçakları kullanın.

Testere bıçağının takılması (Bakınız: Şekil A)

Testere bıçağını 9 takmadan önce pandül hareket ayar kolunu 6 Kademe III'e getirin.

• Döner tutamaktaki 1 portakal renkli basma düğmeyi hissedilir biçimde kavrama yapıncaya kadar aşağı bastırın.
• Döner tutamağı 1 ok yönünde yaklaşık üç kez çevirin.
• Testere bıçağını 9 kesme yönüne dik olarak strok koluna 11 yerleştirin. Testere bıçağını 9 dişler kesme yönünü gösterecek biçimde çevirin. Testere bıçağını 9 kilitlenecek ölçüde biraz aşağı çekin.
• Döner tutamağı 1 klik sesi duyuluncaya kadar ok yönünde çevirin.
• Döner tutamaktaki 1 portakal renkli basma düğmeyi tekrar başlangıç konumuna yukarı bastırın. Testere bıçağının yerine sıkıca oturup oturmadığını kontrol edin. Gevşek testere bıçağı savrulabilir ve sizi yaralayabilir.

Talaş emniyeti (Bakınız: Şekil B)

Elektrikli el aletinde herhangi bir çalışma yapmadan önce her defasında fişi prizden çekin.

Talaş emniyeti 12 (aksesuar) ahşap malzemede kesme yaparken üst yüzeyin yırtılmasını önler. Talaş emniyeti sadece belirli testere bıçağı tiplerinde ve sadece 0° dereceli gönyeli kesimlerde kullanılabilir. Taban levhası 7 talaş emniyeti ile çalışılırken kenara yakın kesme için arkaya getirilmemelidir.

Talaş emniyetini 12 aşağıdan taban levhasına 7 bastırın.

Toz ve talaş emme

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak alerjik reaksiyonlara ve/veya kullanıcının ya da onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir. Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

• Çalışma yerinizi iyi bir biçimde havalandırın.
• P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

İşletim

İşletim türleri

Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Pandül hareketin ayarlanması

Dört kademe halinde ayarlanabilen pandül hareket, kesme hızının, kesme performansının ve kesim profilinin işlenen malzemeye optimum biçimde uyarlanmasını sağlar.

Ayar kolu 6 ile pandül hareketi çalışırken de ayarlayabilirsiniz.

Kademe 0

Kademe I

Kademe II

Kademe III

Pandül hareket yok

Küçük pandül hareket

Orta pandül hareket

Büyük pandül hareket

Yapılan işe uygun optimum pandül hareket kademesi deneyerek bulunur. Burada şu tavsiyeler geçerlidir:

• Kesme kenarının ne kadar ince ve temiz olmasını istiyorsanız, pandül hareket kademesini o kadar küçük seçin veya pandül hareketini kapatın. İnce malzemeleri işlerken (örneğin saçları) pandül hareketini kapatın.
• Sert malzemelerde (örneğin çelikte) küçük pandül hareketle çalışın.
• Yumuşak malzemelerde ve ahşabı elyaf yönünde keserken maksimum pandül hareket kademesi ile çalışabilirsiniz.

Gönye açısının ayarlanması (Bakınız: Şekil C)

Taban levhası 7, 45 derecelik gönye açılarına kadar sağa veya sola hareket ettirilebilir.

• Vidayı 14 gevşetin ve taban levhasını 7 hafifçe testere bıçağı yönüne 9 itin.
• Hassas gönye ayarının yapılabilmesi için taban levhasının sağında ve solunda 0° ve 45°'lik kavrama noktaları vardır. Taban levhasını 7 skalaya uygun olarak 13 istediğiniz pozisyona getirin. Diğer açıları açı ölçme yardımcısı ile ayarlayabilirsiniz.
• Daha sonra taban levhasını 7 sonuna kadar şebeke kablosu yönüne itin.
• Vidayı 14 tekrar sıkın.

Talaş emniyeti 12 gönyeli kesmelerde kullanılamaz.

Taban levhası konumunun ayarlanması (Bkz: Şekil D)

Kenara yakın kesme işleri için taban levhası 7 arkaya getirilebilir.

• Vidayı 14 iç altıgen anahtarla 3 sökün. Taban levhasını 7 kaldırın ve vida 14 arka dişli deliğe 16 takılacak biçimde çevirin. Taban levhasını 7 kavrama yapıncaya kadar pozisyonlama tırnakları 17 yönüne bastırın. Daha sonra vidayı 14 sıkın.

Konum 7 ile kesme ancak 0° gönye açılarında mümkündür. Ayrıca dairesel kesicili (aksesuar) paralellik mesnedi 20 ve talaş emniyeti 12 kullanılmamalıdır.

Talaş üfleme tertibatı

Talaş üfleme tertibatının 5 hava akımı ile kesme hattı talaşlardan arındırılır.

Talaş Üfleme kademesi I:

Metal malzemede çalışmak ve soğutma/yağlama sıvısı kullanmak için düşük üfleme etkisi.

Talaş üfleme kademesi II:

Örneğin sert ahşap gibi az talaş kaldıran malzemelerde çalışmak için orta üfleme etkisi.

Talaş Üfleme kademesi III:

Yumuşak ahşap, plastik ve benzeri malzemeyi işlerken yüksek üfleme etkisi.

Temas emniyeti

Gövdeye monte edilmiş bulunan temas emniyeti 10 çalışma esnasında testere bıçağına temas etmenizi önler ve çıkarılmamalıdır.

Çalıştırma

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir.

Açma/kapama

Elektrikli el aletini işletime almak için açma/kapama şalterini 4 öne itin.

Elektrikli el aletini kapatmak için açma/kapama şalterini 4 arkaya çekin.

Strok sayısı ön seçim düğmesi 2 ile strok sayısını önceden seçerek ayarlayabilir ve işletim sırasında da değiştirebilirsiniz.

1-2: Düşük strok sayısı 3-4: Orta strok sayısı 5-6: Yüksek strok sayısı

Gerekli strok sayısı işlenen malzeme ve çalışma koşullarına bağlı olup, deneme yolu ile belirlenebilir.

Testere bıçağını iş parçası üzerine oturturken ve alüminyum ile plastikleri keserken düşük strok sayısı tavsiye edilir.

Küçük strok sayısı ile uzun süre çalışıldığında elektrikli alet aşırı ölçüde ısınabilir. Bu gibi durumlarda testere bıçağını çıkarın ve elektrikli aleti soğutmak üzere maksimum strok sayısı ile yaklaşık 3 dakika çalıştırın.

Çalışırken dikkat edilecek hususlar

Küçük veya ince iş parçalarını işlerken daima sağlam bir taban beslemesi veya kesme masası (aksesuar) kullanın.

Ahşap, yonga levha, yapı malzemesi ve benzerlerini kesmeye başlamadan önce bunların içinde çivi veya benzeri yabancı maddelerin bulunup bulunmadığını kontrol edin ve varsa bunları çıkarın.

Malzeme içine dalarak kesme (Bakınız: Şekil E)

Ahşap, alçıpan ve benzeri yumuşak malzemeler, malzeme içine dalarak da kesilebilir! Metal malzemeleri hiçbir zaman malzeme içine dalarak işlemeyin!

Malzemeye/derin kesme için sadece kısa testere bıçakları kullanın. Malzeme içine/derin kesme ancak 0° derecelik gönye açılarında mümkündür.

Elektrikli el aletinin taban levhasının 7 ön kenarını, testere bıçağını 9 iş parçasına değdirmeden, iş parçasına dayayın ve aleti çalıştırın. Strok kontrolü olan elektrikli el aletlerinde maksimum strok sayısını seçin. Elektrikli el aletini sıkıca iş parçasına bastırın ve testere bıçağının yavaşça iş parçasına girmesini sağlayın.

Taban levhası 7 iş parçası üzerine tam olarak oturduktan sonra istediğiniz kesme hattı boyunca kesme yapın.

Dairesel kesicili paralellik mesnedi (aksesuar)

Dairesel kesicili (aksesuar) paralellik mesnedi ile çalışmak için 20 iş parçasının kalınlığı en fazla 30 mm olmalıdır.

Paralel kesme işleri (Bakınız: Şekil F): Tespit vidasını 19 gevşetin ve paralellik mesnedi skalasını kılavuz içinden 18 taban levhası içine sürün. İstediğiniz kesme genişliğini taban levhası kenarındaki skala değeri olarak ayarlayın. Tespit vidasını 19 sıkın.

Dairesel kesme işleri (Bakınız: Şekil G): Tespit vidasını 19 paralellik mesnedinin diğer tarafında yerleştirin. Paralellik mesnedi skalasını kılavuz 18 içinden taban levhasına ve iş parçası içine, kesilecek kısmın ortasında bir delik açın.

Merkezleme çubuğunu 21 paralellik mesnedinin iç deliği ve açtığınız deliğe sokun. Yarıçapı skala değeri olarak taban levhasının iç kenarında ayarlayın. Tespit vidasını 19 sıkın.

Döner tutamağın çıkarılması

Elektrikli el aletinde herhangi bir çalışma yapmadan önce her defasında fişi prizden çekin.

Çok dar yerlerde rahat kesme yapabilmek için döner tutamak 1 çıkarılabilir. Bunu yapmak için portakal renkli basma düğmenin kavrama yerine aşağı doğru bastırın ve aynı anda döner tutamağı yukarı doğru çekerek çıkarın.

Döner tutamağı takmadan önce 1 portakal renkli basmalığı yukarı doğru başlangıç konumuna itin. Döner tutamağı 1 yerine yerleştirin ve duyulacak biçimde kavrama yapıncaya kadar aşağı bastırın.

Soğutma ve yağlama maddesi

Metalleri keserken malzemenin ısınması nedeniyle kesme hattına soğutma veya yağlama maddesi sürmelisiniz.

Bakım ve servis

Bakım ve temizlik

Elektrikli el aletinde herhangi bir çalışma yapmadan önce her defasında fişi prizden çekin. İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun.

Testere bıçağı yuvasını düzenli aralıklarla temizleyin. Bunu yapmak için testere bıçağını çıkarın ve aleti hafifçe düz bir zemine vurun.

Elektrikli el aleti aşırı ölçüde kirlenirse işlev bozuklukları ortaya çıkabilir. Bu nedenle çok toz çıkaran malzemeyi alttan veya baş üzerinde kesmeyin.

Normal olmayan koşullarda metaller işlenirken aletin içinde iletken toz birikebilir. Bundan aletin koruyucu izolasyonu etkilenir ve kısıtlanır. Bu gibi durumlarda sabit bir toz emme tertibatının kullanılması, havalandırma aralıklarının sık sık basınçlı hava ile temizlenmesi ve devreye bir hatalı akım koruma şalterinin (FI) bağlanması tavsiye edilir.

Kılavuz makaraya 8 arada bir yağ damlatın.

Kılavuz makarayı düzenli aralıklarla kontrol edin. Aşınan kılavuz makara yetkili bir Bosch servisinde değiştirilmelidir.

Dikkatli bir şekilde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arıza yapacak olursa, onarım Bosch elektrikli aletleri için yetkili bir serviste yapılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Müşteri servisi ve müşteri danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüş ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.

Sadece AB üyesi ülkeler için:

Elektrikli el aletini evsel çöplerin içine atmayın!

Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuk

larına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.

118
